Toyota COROLLA 仪表 — Figure 8301

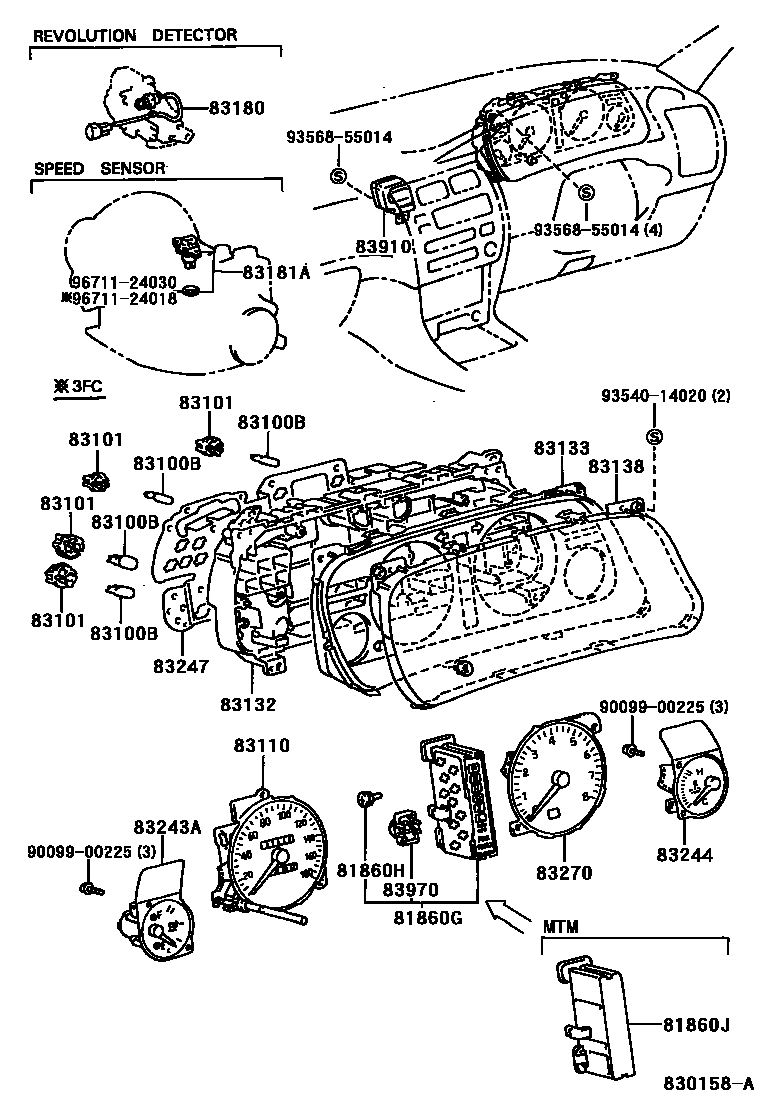

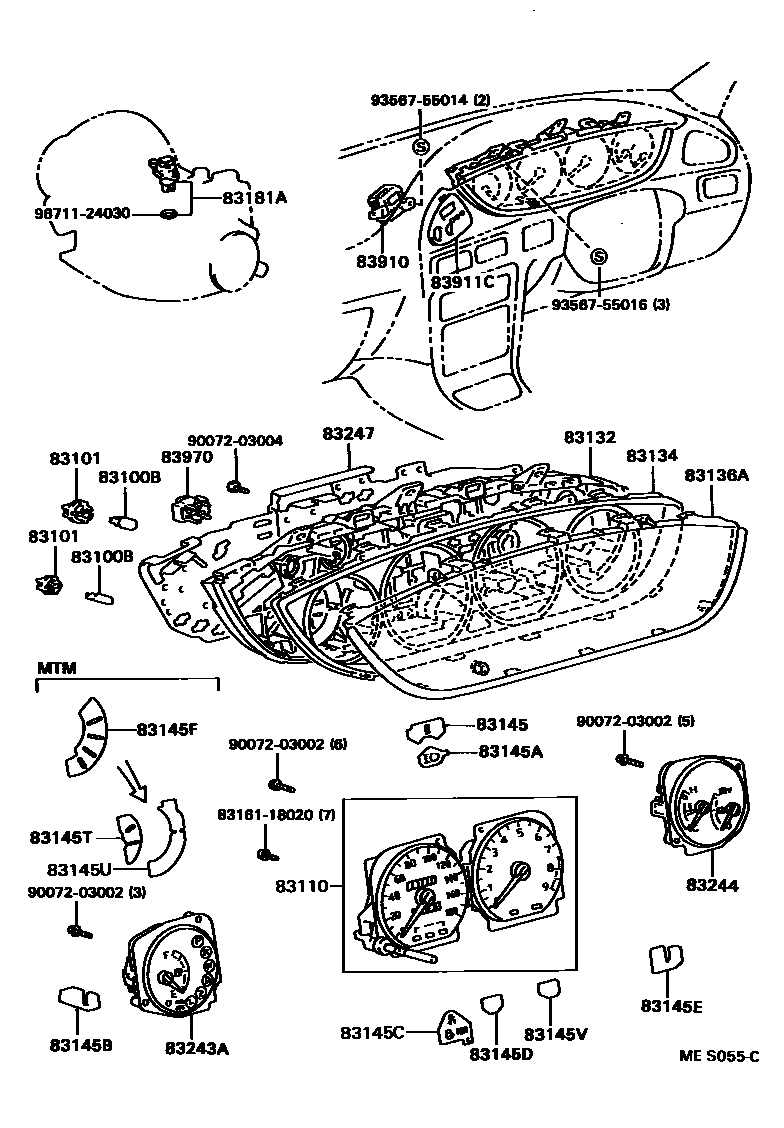

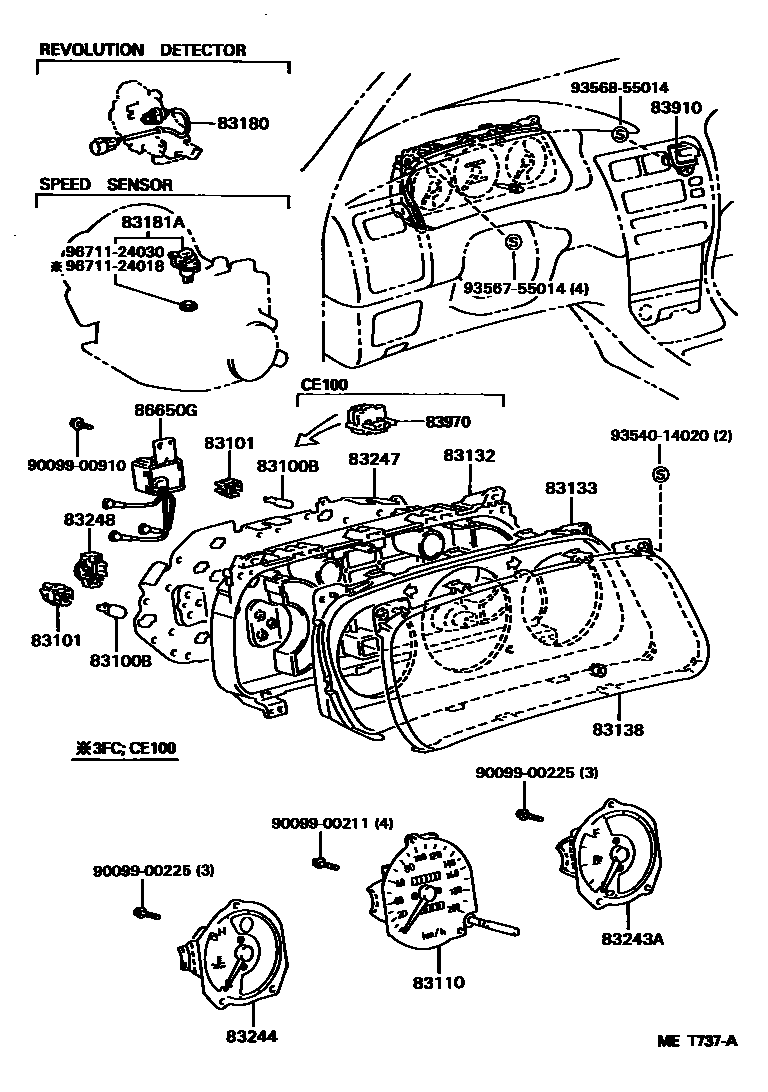

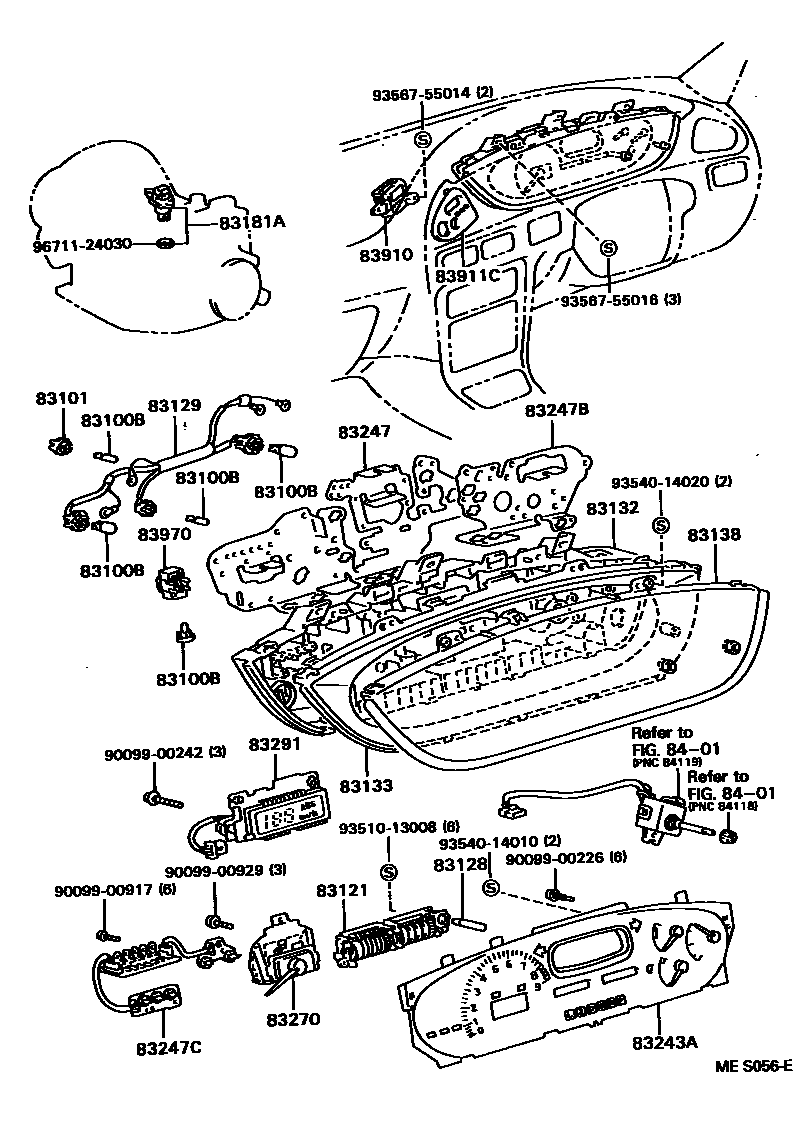

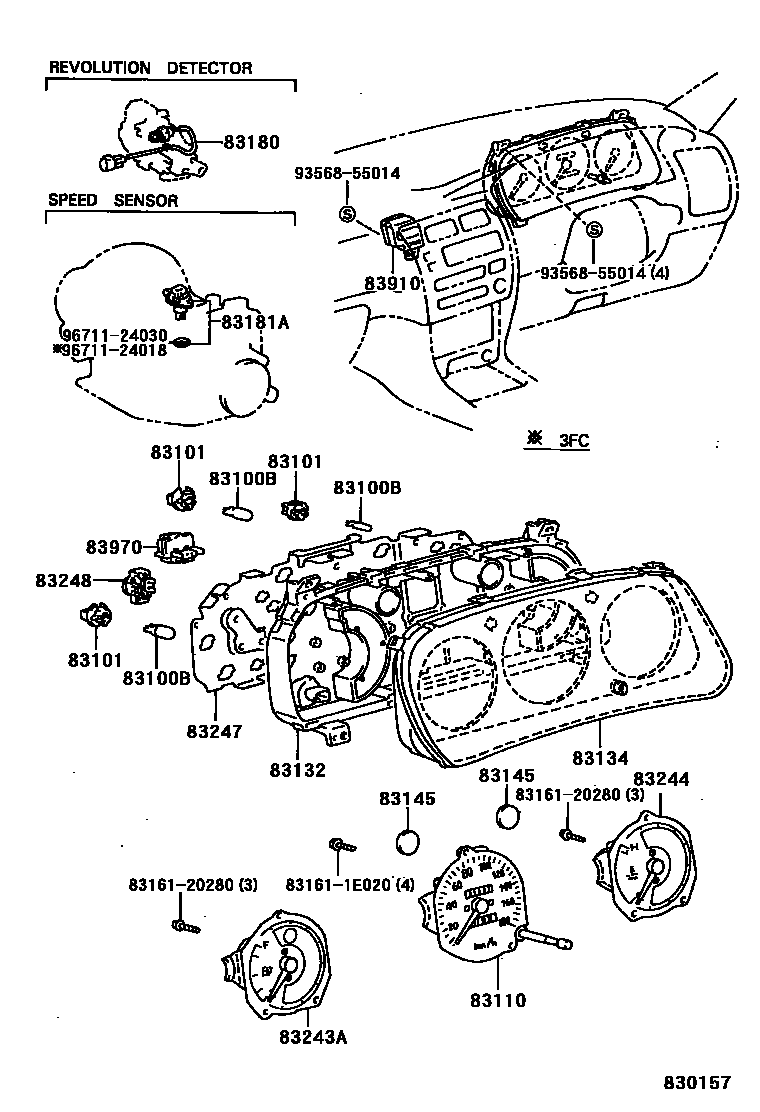

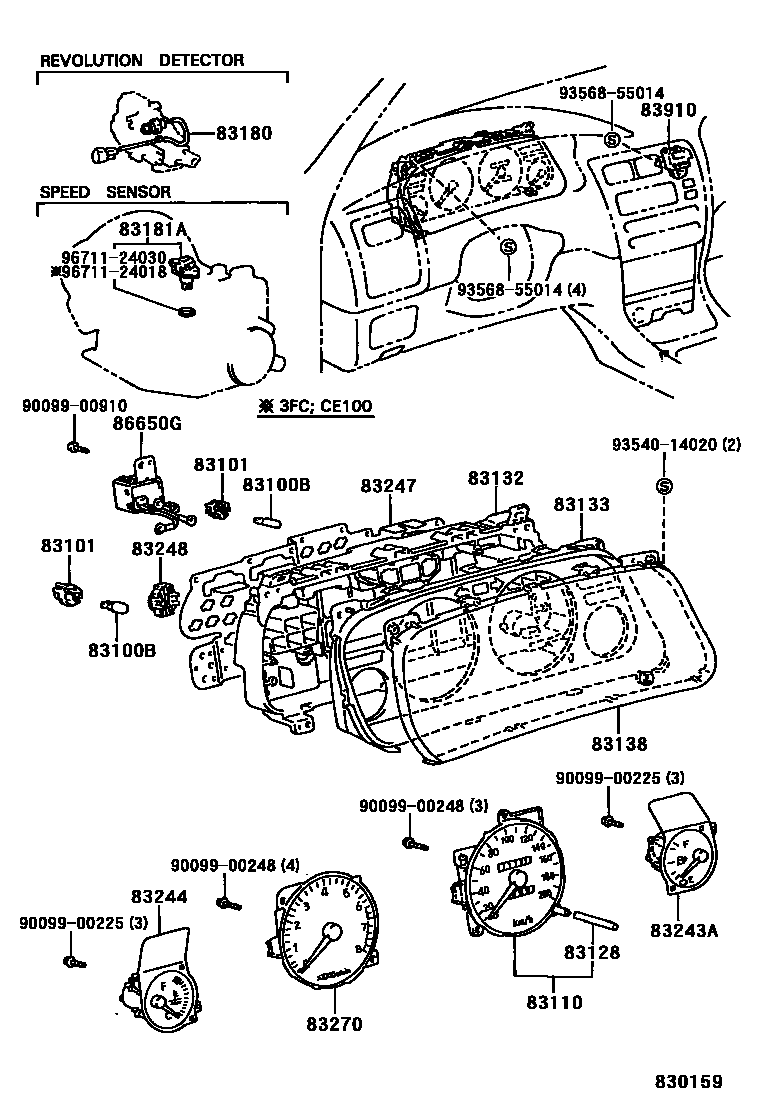

Toyota COROLLA EPC diagram 8301, 仪表, with 6 images and 37 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 81860G | Transmission indicator light assembly | 81860-12110 · 81860-12111 |
| 81860H | Transmission indicator light bulb | 90072-02005 · 90072-02007 |
| 81860J | Dashboard plug | 81860-12100 |
| 83100B | Combination instrument bulb No. 1 | 83109-12030 · 83109-30070 · 83109-95J00 · 83119-1A020 · 83119-24130 · 83119-24250 · 83119-24270 · 83119-24370 · 83119-24390 · 83119-24410 · 83119-24430 · 83119-2A100 · 83119-32010 · 83120-04040 · 83120-04050 · 83120-0W010 · 83120-0W020 · 83120-60010 · 90072-02003 · 90072-02004 · 90072-02008 · 90072-02013 · 90981-11018 · 99132-12034 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14030 · 83101-14040 · 83101-20040 · 83101-32020 · 84999-50262 · 90072-01003 · 90072-01004 |
| 83110 | Speedometer assembly | 83110-1E660 · 83110-1E670 · 83110-1E671 · 83110-1E680 · 83110-1E681 · 83110-1E690 · 83110-1E700 · 83110-1E710 · 83110-1E711 · 83110-1E720 · 83110-1E730 · 83110-1E731 · 83110-1E740 · 83110-1E741 · 83110-1E750 · 83110-1E751 · 83110-1E760 · 83110-1E761 · 83110-1E770 · 83110-1E771 · 83110-1E780 · 83110-1E781 · 83110-1E790 · 83110-1E830 · 83110-1E831 · 83110-1E840 · 83110-1E841 · 83110-1E850 · 83110-1E851 · 83110-1E860 · 83110-1E861 · 83110-1H040 · 83110-1H050 · 83110-1H070 · 83110-1H071 · 83110-1H080 · 83110-1H081 · 83110-1H120 · 83110-1H130 · 83110-1H140 · 83110-1H141 · 83110-1H150 · 83110-1H151 · 83110-1H160 · 83110-1H161 · 83110-1H170 · 83110-1H171 · 83110-1H190 · 83110-1H200 · 83110-1H210 · 83110-1H220 |
| 83121 | total counter | 83121-12070 |
| 83128 | trip odometer handle | 83128-12770 · 83128-12810 |
| 83129 | Instrument wiring harness | 83129-12130 |
| 83132 | Instrument cluster housing | 83132-0W010 · 83132-1A490 · 83132-1A510 · 83132-1A530 · 83132-1A610 · 83132-1A630 · 83132-1E020 · 83132-1E040 · 83132-1E520 · 83132-1E540 |
| 83133 | Combined instrument panel No. 1 | 83133-13290 · 83133-1H010 · 83133-1H030 · 83133-1H150 · 83133-1H170 |
| 83134 | Combination instrument cover No. 1 | 83134-0W010 · 83134-1E040 · 83134-1E520 |
| 83136A | Instrument combination cover | 83136-1E520 |
| 83138 | speedometer glass | 83138-1A090 · 83138-1A110 · 83138-1A150 · 83138-1A170 |
| 83145 | Instrument No. 1 lampshade | 83145-0W010 · 83145-1E520 · 83145-89320 |
| 83145A | Instrument No. 2 lampshade | 83145-1E540 |
| 83145B | Instrument No. 3 lampshade | 83145-1E560 |
| 83145C | Instrument No. 4 lampshade | 83145-1E580 |
| 83145D | Instrument No. 5 lampshade | 83145-1E600 |
| 83145E | Instrument No. 6 lampshade | 83145-1E620 |
| 83145F | Instrument No. 7 lampshade | 83145-1E640 |
| 83145T | Instrument No. 8 lampshade | 83145-1E660 |
| 83145U | Instrument No. 9 lampshade | 83145-1E680 |
| 83145V | Instrument No. 10 lampshade | 83145-1E700 |
| 83180 | Speed detector assembly | 83180-32020 |
| 83181A | speedometer sensor | 83181-12020 · 83181-12030 · 83181-12040 |
| 83243A | Fuel gauge sub-assembly | 83243-0W010 · 83243-1E020 · 83243-1E060 · 83243-1E100 · 83243-1E140 · 83243-1E520 · 83243-1E521 · 83243-1E540 · 83243-1E541 · 83243-1E810 · 83243-1E830 · 83243-1E850 · 83243-1E870 · 83243-1E890 · 83243-1E891 · 83243-1H070 · 83243-1H110 · 83243-1H111 · 83243-1H191 · 83243-1H210 · 83243-1H211 · 83243-1H231 · 83243-1H430 · 83243-1H431 · 83243-1H530 · 83243-1H710 · 83882-0W010 · 83882-1A420 |
| 83244 | Water temperature meter sub-assembly | 83244-0W010 · 83244-1A830 · 83244-1A870 · 83244-1A890 · 83244-1E020 · 83244-1E030 · 83244-1E050 · 83244-1E060 · 83244-1E080 · 83244-1E090 · 83244-1E100 · 83244-1E110 · 83244-1E190 · 83244-1E210 · 83244-1E230 · 83244-1E250 · 83244-1E270 · 83244-1E290 · 83244-1E350 · 83244-1E520 · 83244-1E521 · 83244-1E522 · 83883-12380 · 83883-12390 · 83883-12400 |
| 83247 | Instrument circuit board | 83149-12090 · 83149-12110 · 83149-12130 · 83149-12190 · 83149-12210 · 83149-12220 · 83149-1E020 · 83149-1E040 · 83149-1E520 · 83149-1E540 · 83149-1E600 · 83149-1E620 · 83247-0W010 · 83247-1H170 · 83247-1H190 · 83247-1H210 · 83247-1H330 · 83247-1H410 · 83247-1H430 · 83247-1H450 · 83247-1H730 · 83247-1H750 · 83247-1H870 · 83247-1K250 · 83861-0W010 · 83861-12390 · 83861-12400 · 83861-1A420 · 83861-1E142 |
| 83247B | No. 2 instrument circuit board | 83247-1H310 |
| 83247C | No. 3 instrument circuit board | 83247-1H270 · 83247-1H290 |
| 83248 | speed warning bell | 83248-20010 |
| 83270 | Engine tachometer assembly | 83242-1E142 · 83242-1E650 · 83242-1E670 · 83242-1E690 · 83242-1E710 · 83242-1E850 · 83242-1E870 · 83242-1H010 · 83242-1H190 · 83242-1H230 |
| 83291 | Instrument cluster ECU | 83291-12160 |
| 83910 | clock assembly | 83910-12460 · 83910-12470 · 83910-12480 · 83910-12500 |
| 83970 | Reversing warning buzzer assembly | 83970-12020 · 83970-12030 · 83970-20010 |
| 86650G | Buzzer assembly | 86650-30110 |
