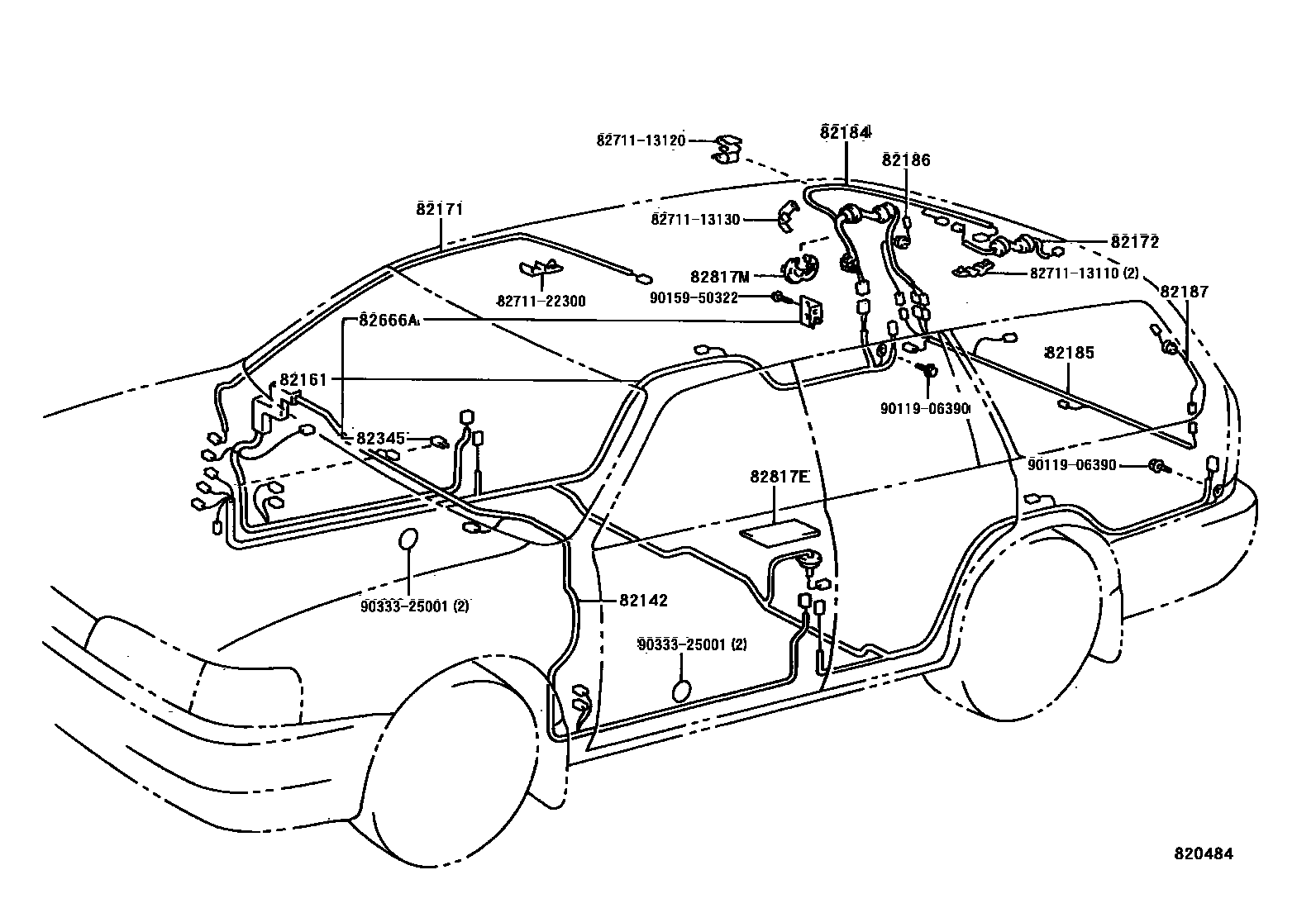

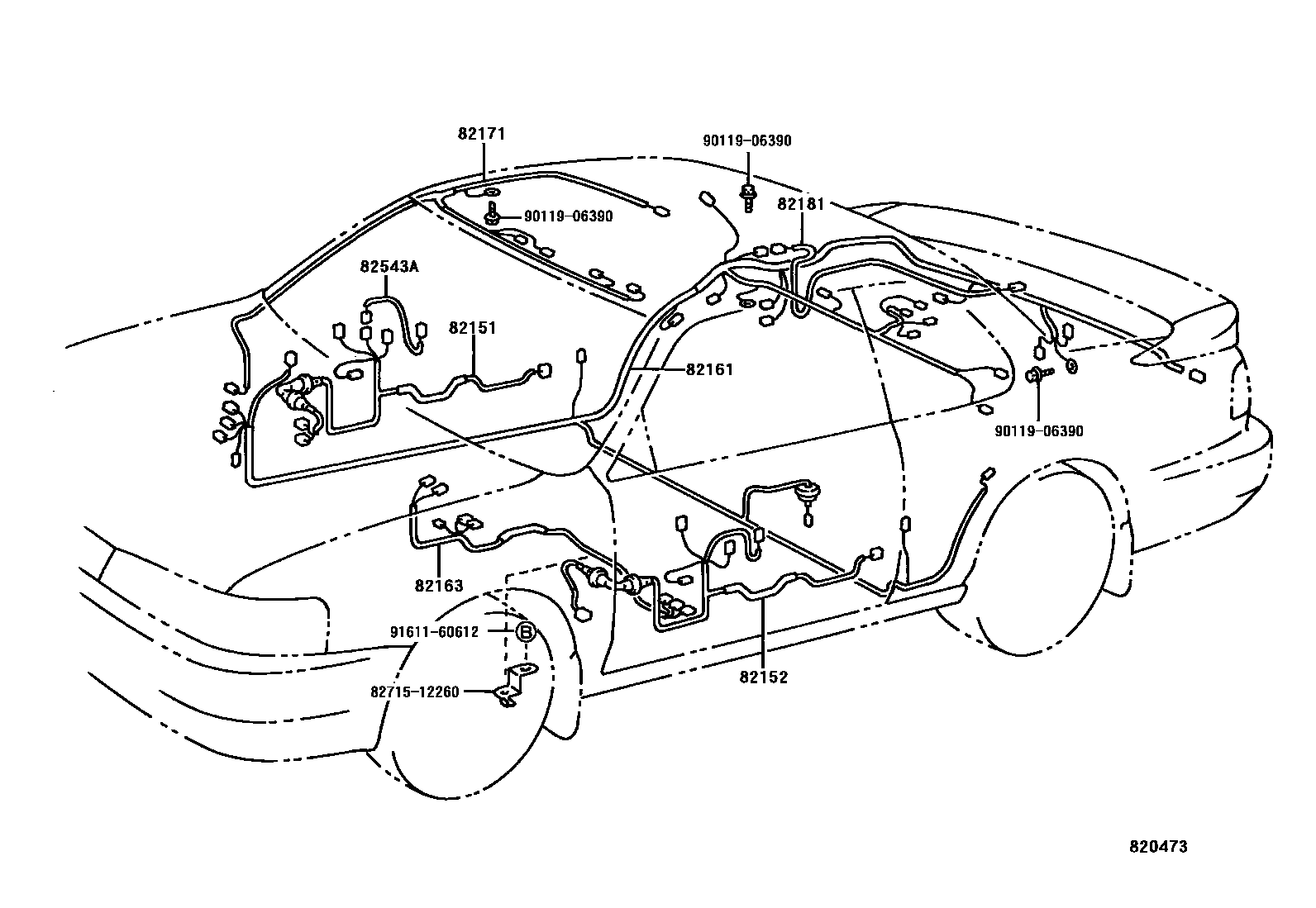

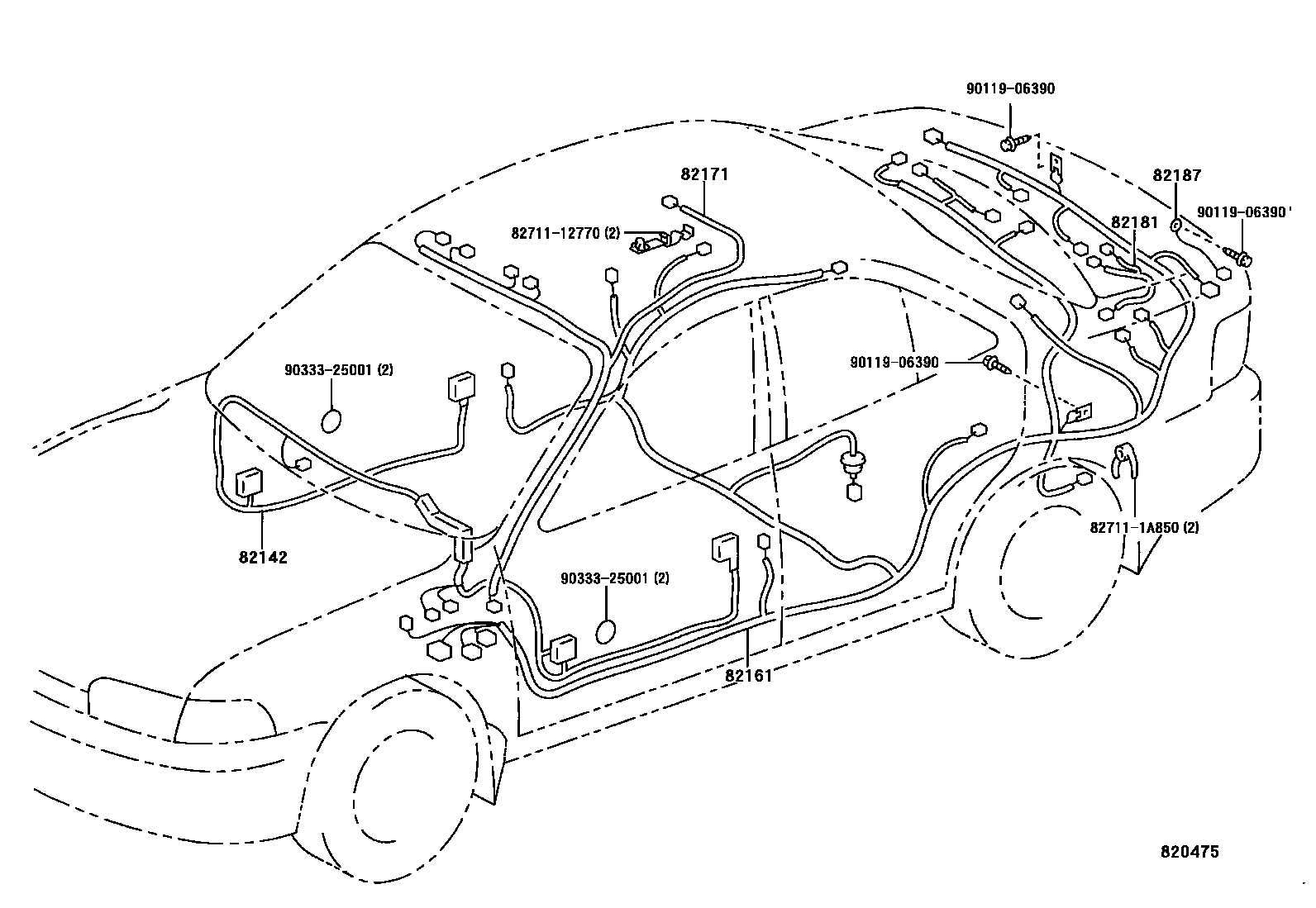

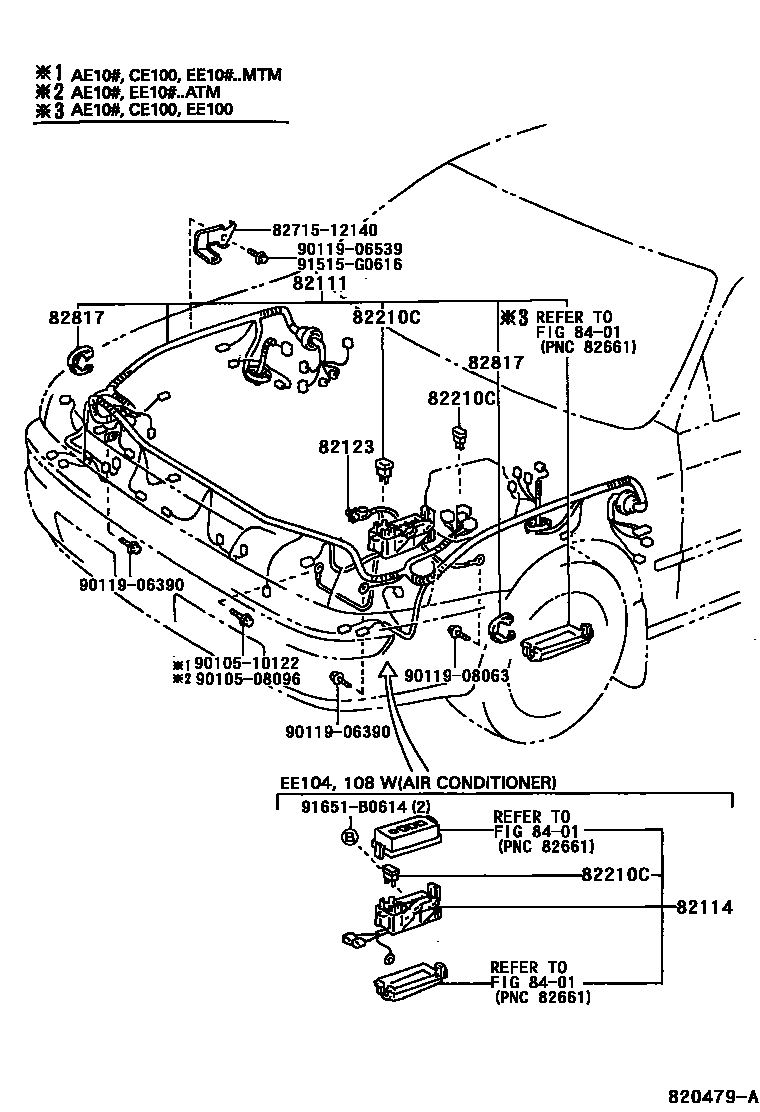

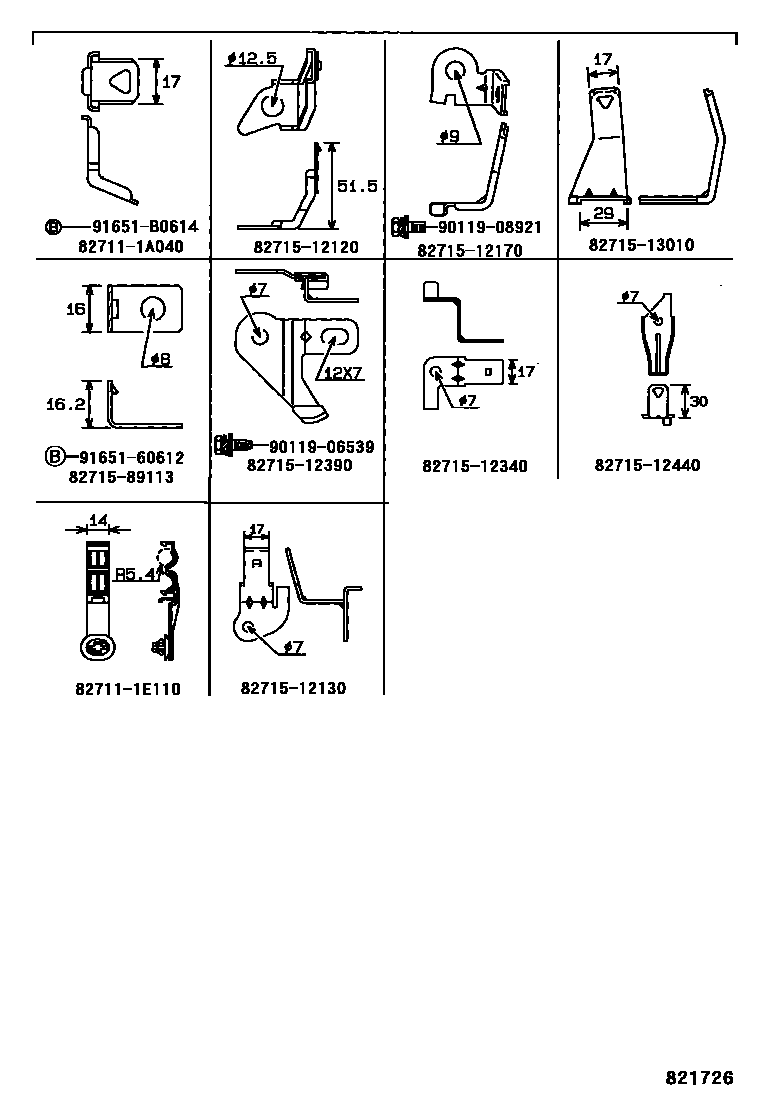

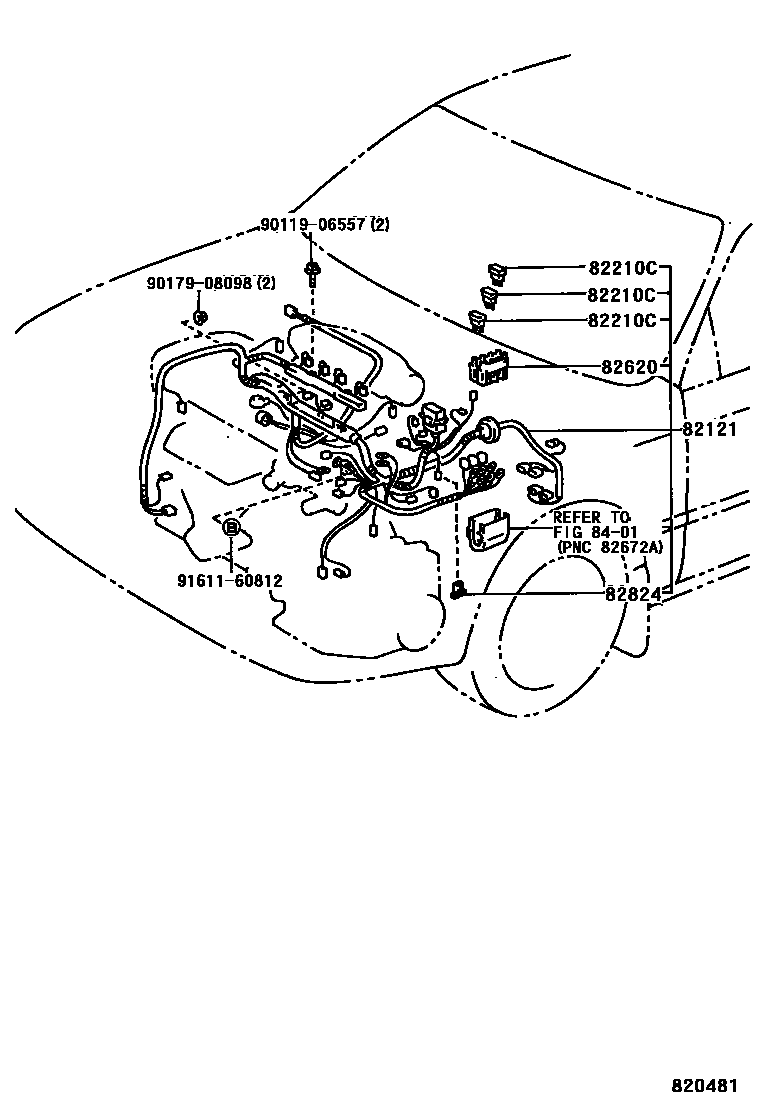

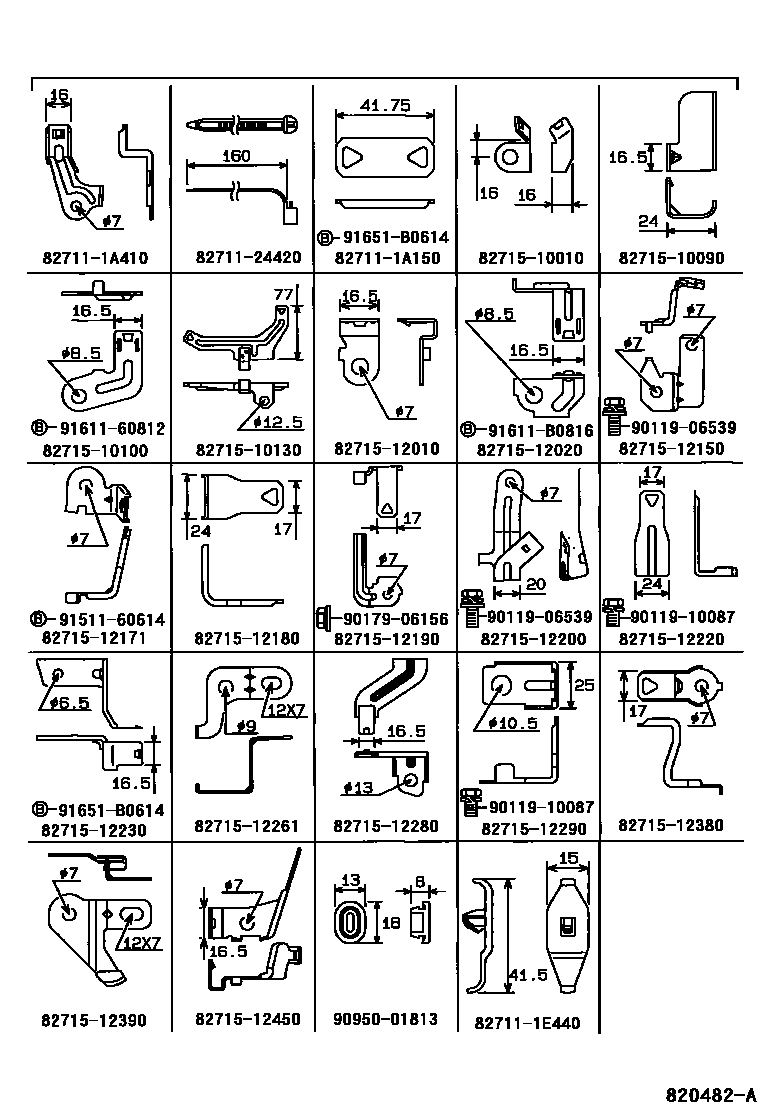

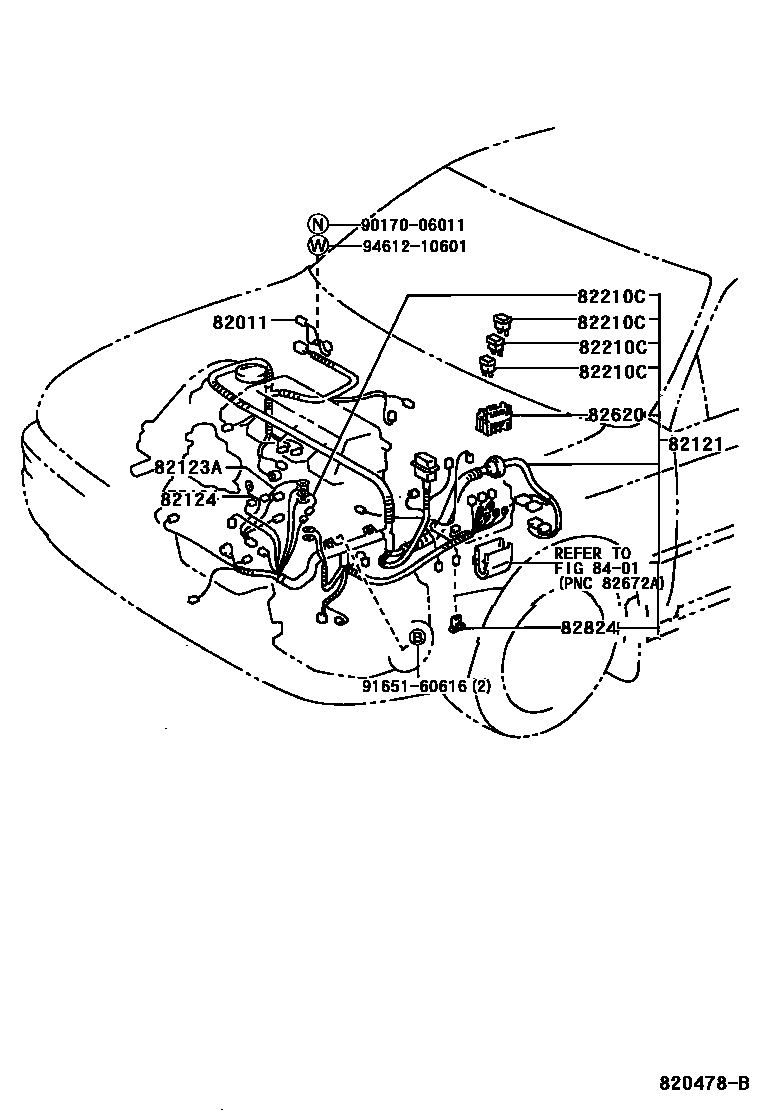

Toyota COROLLA 线束和卡夹 — Figure 8202

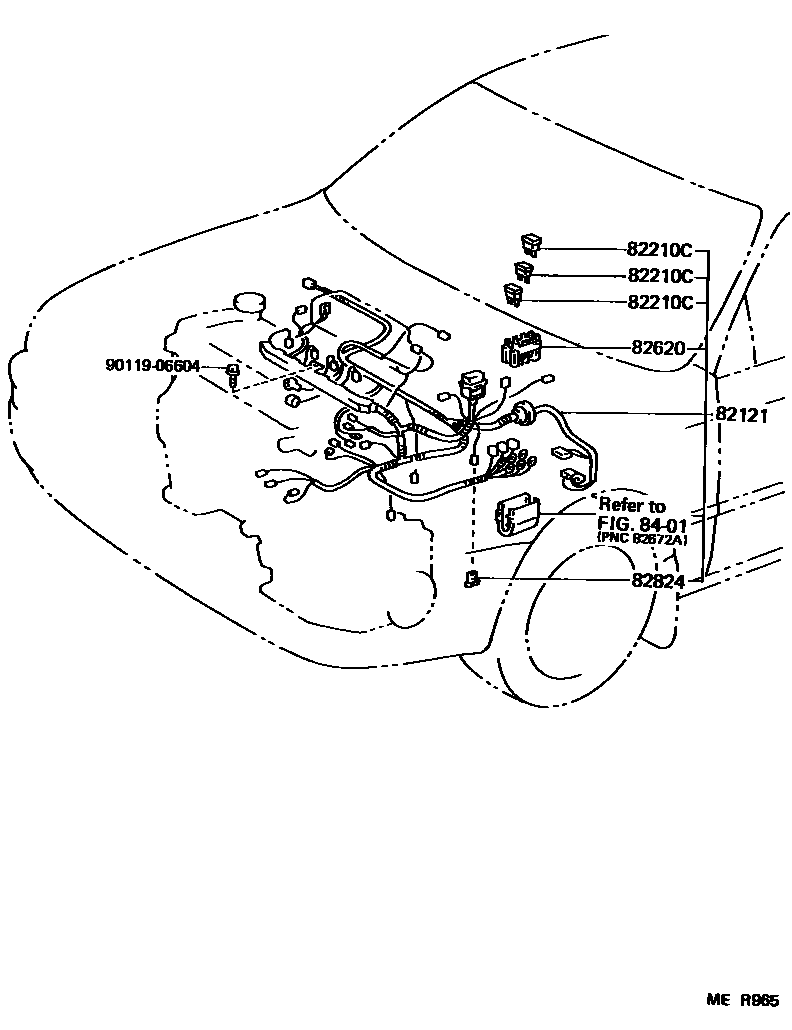

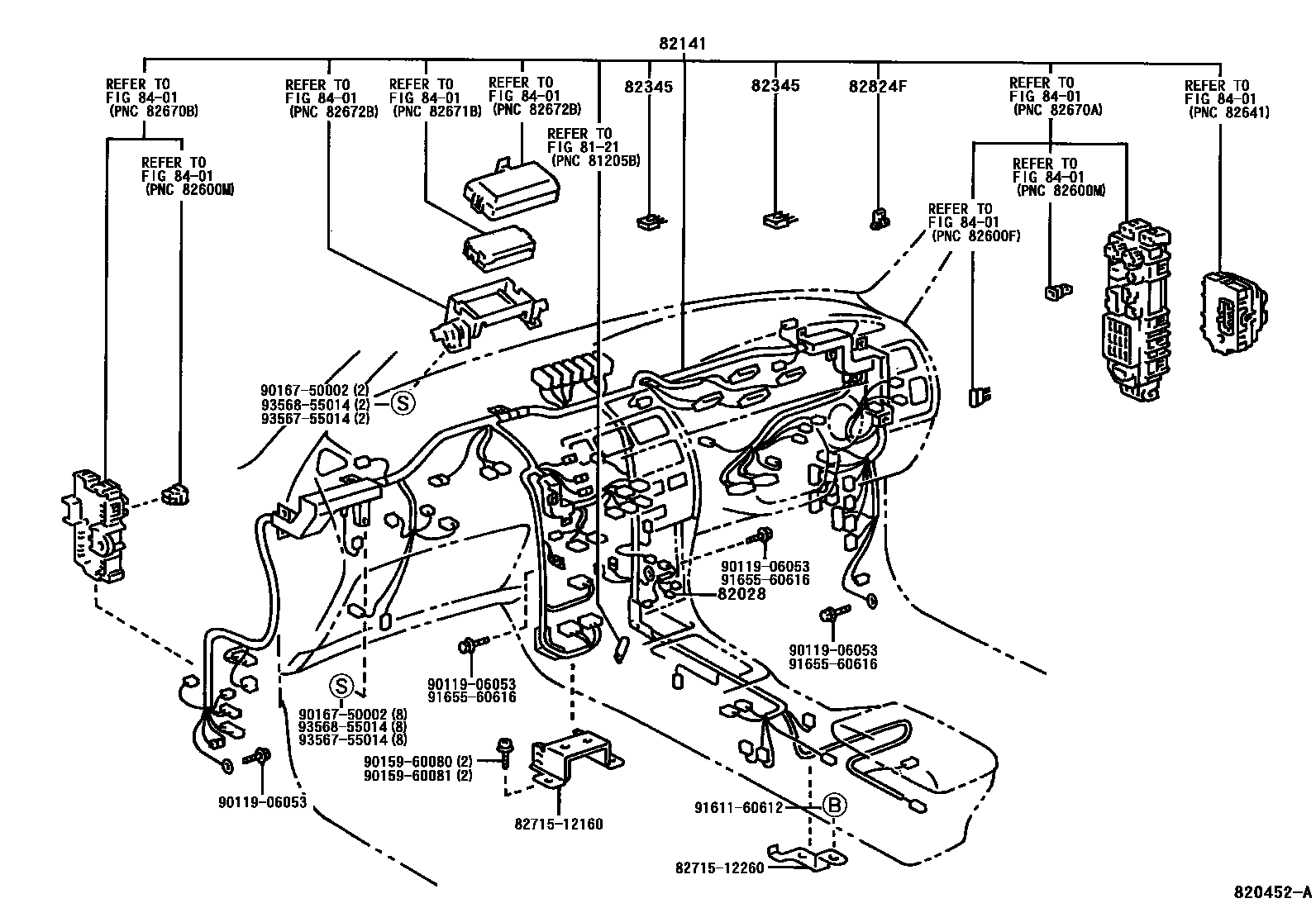

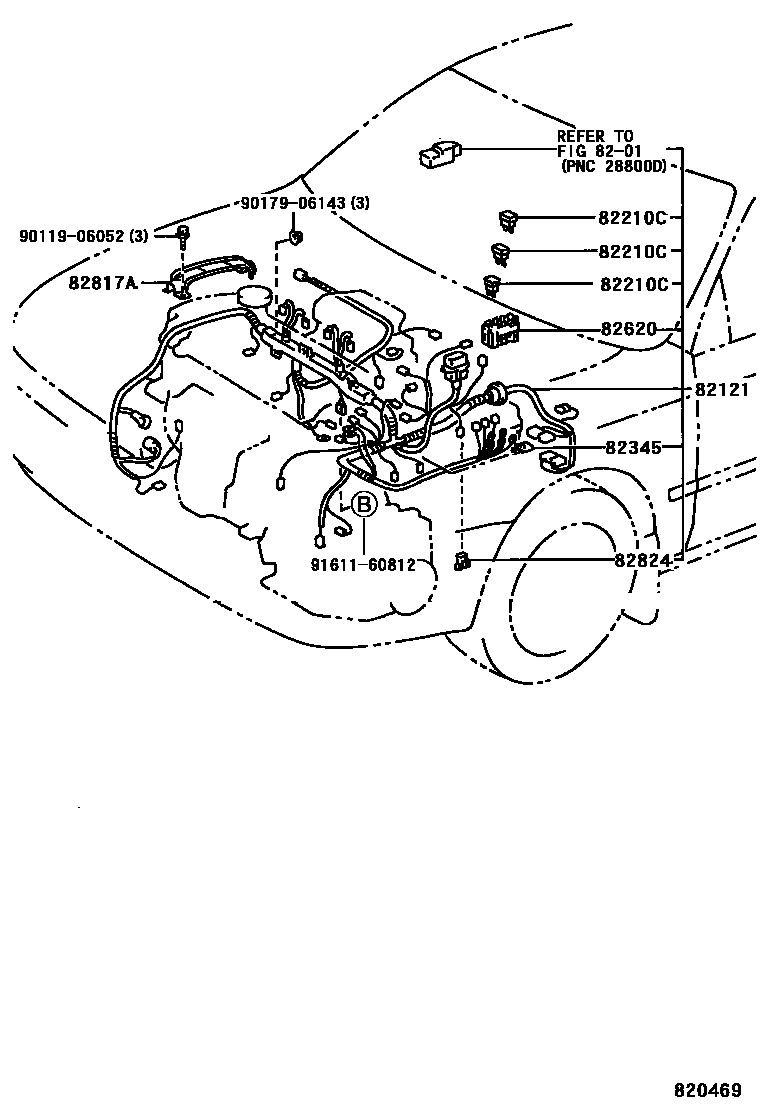

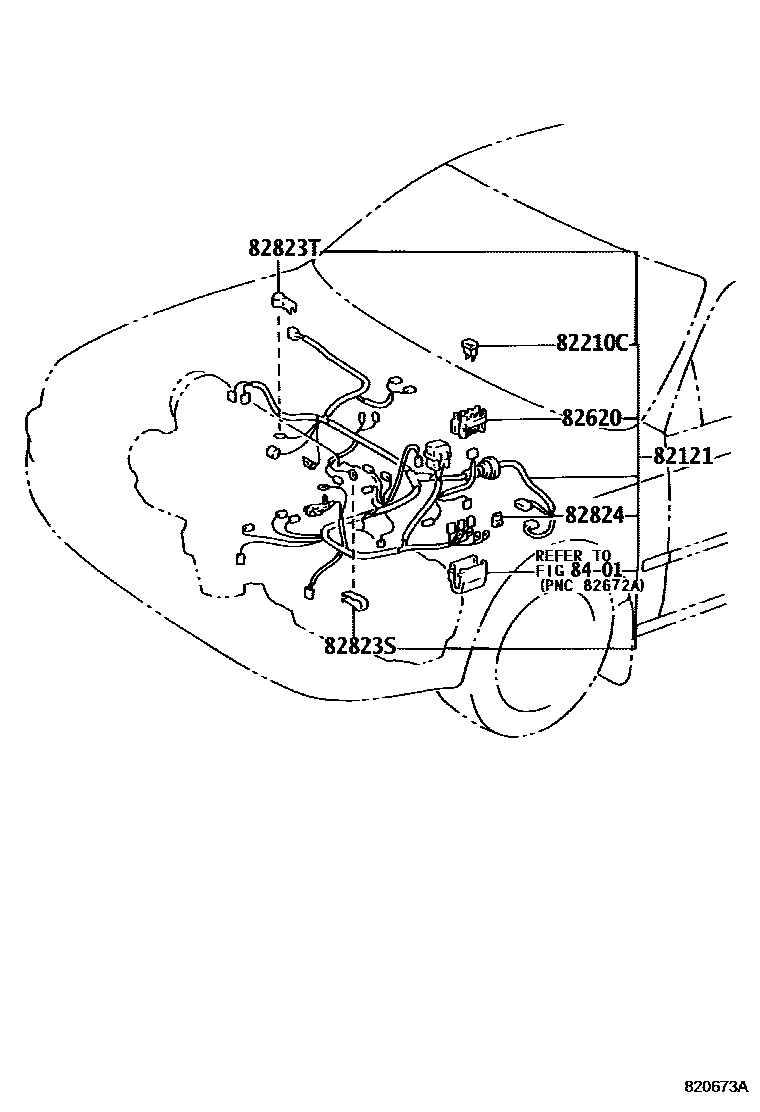

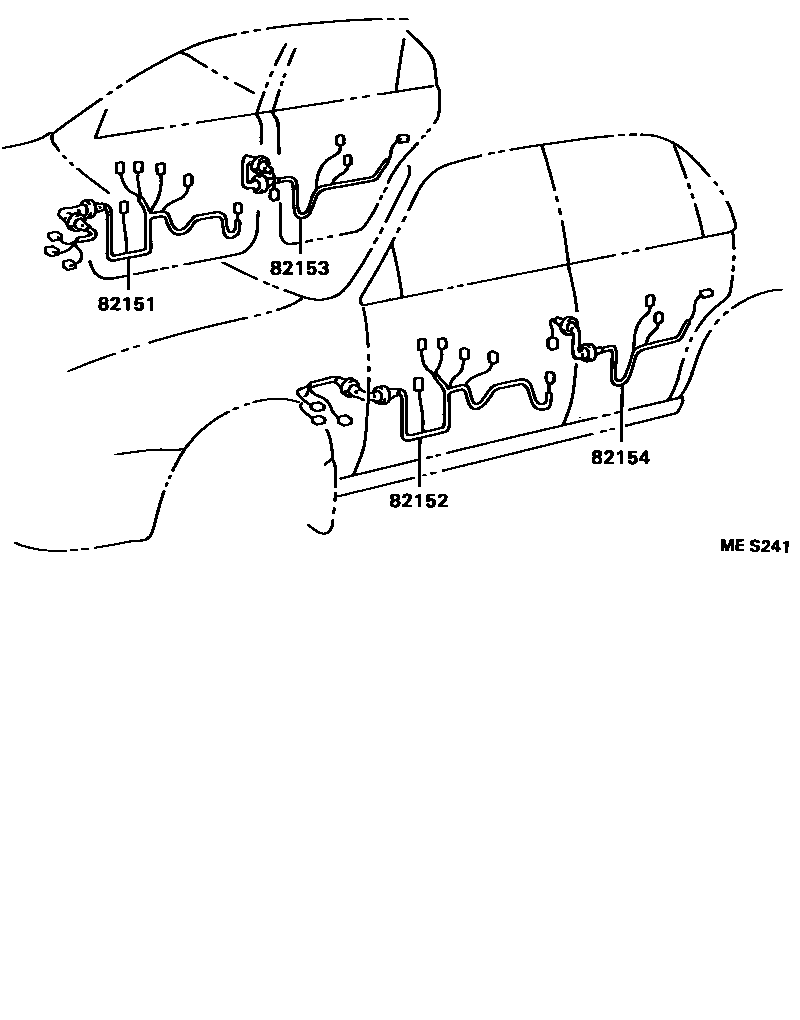

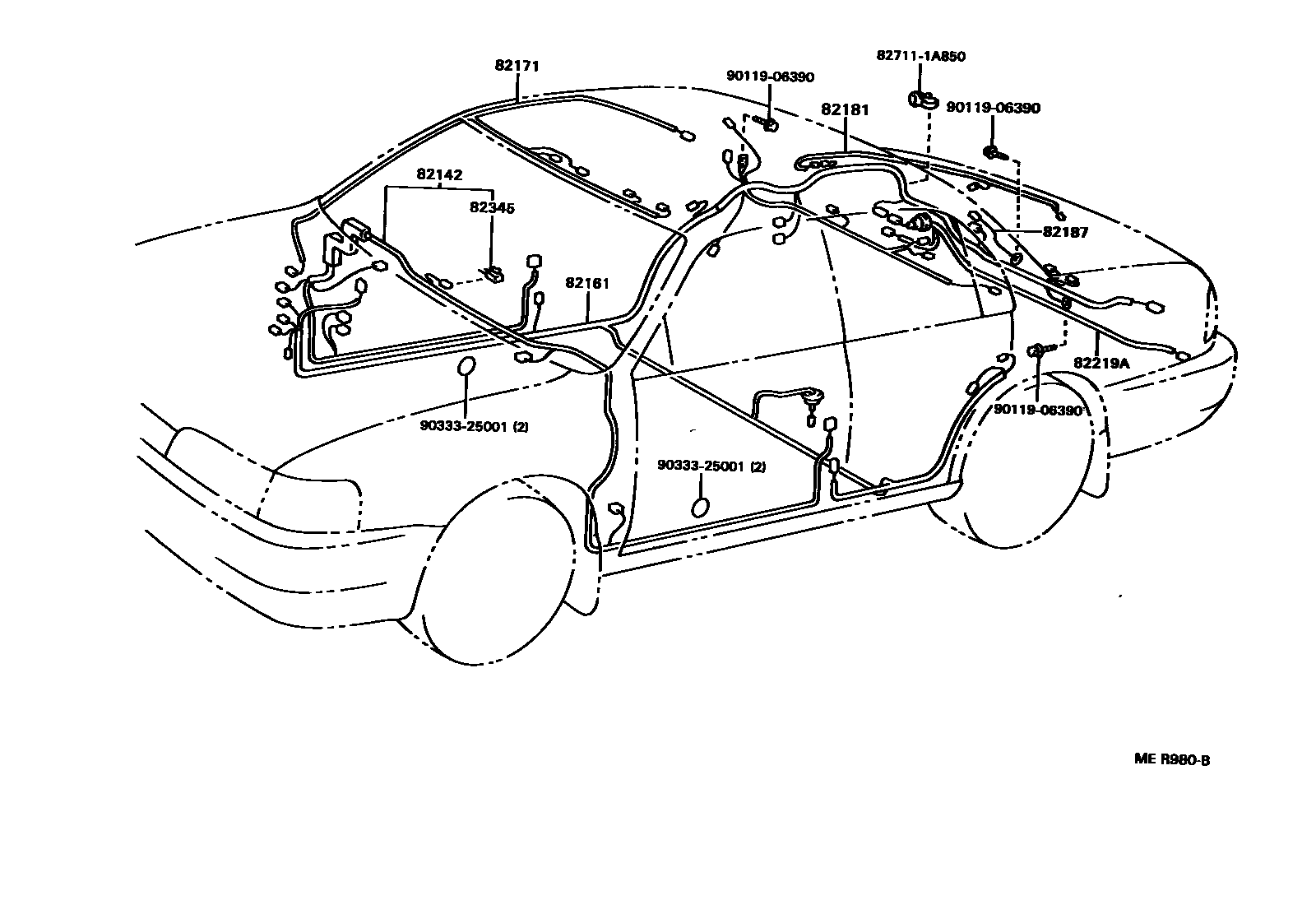

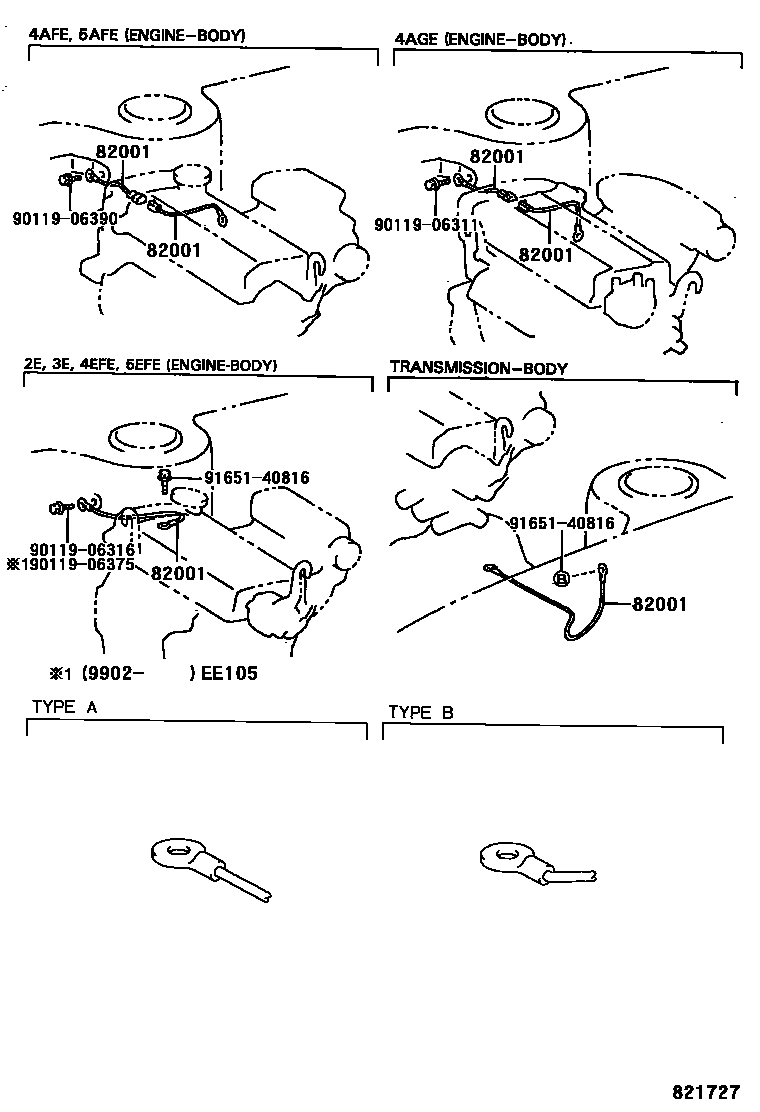

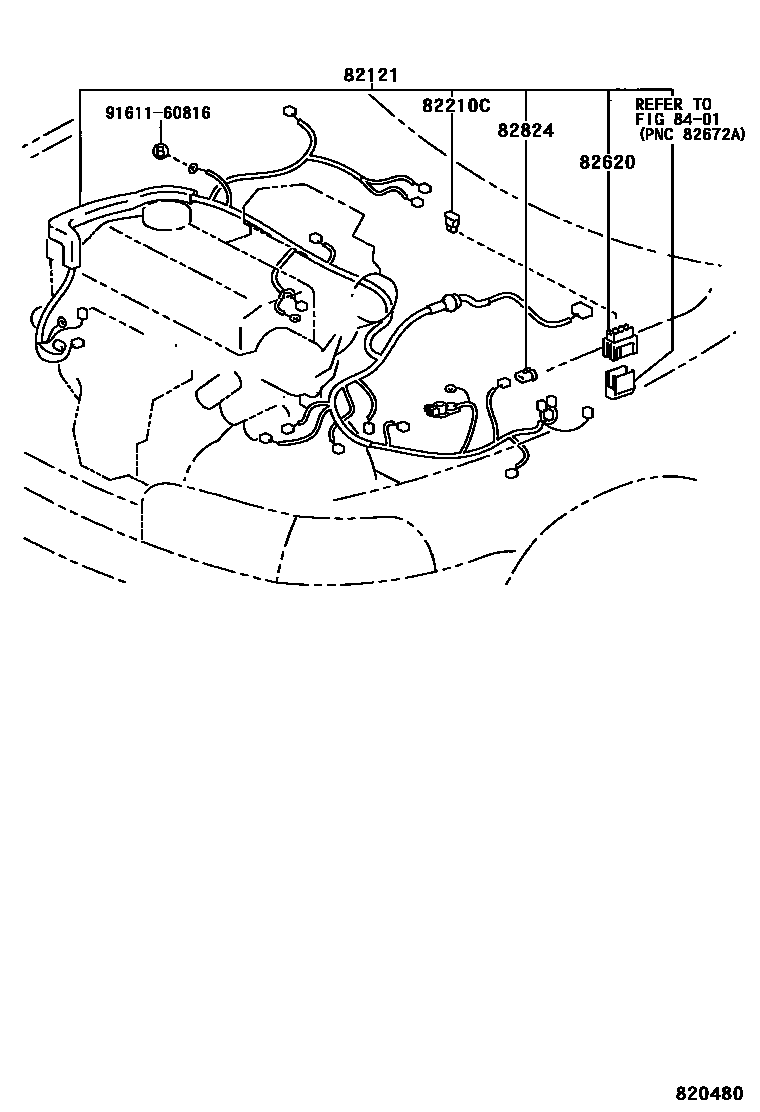

Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 21 images and 45 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07206 · 90980-07299 · 90980-07310 · 90980-07341 · 90980-07351 · 90980-07384 |
| 82011 | Brake warning system wiring harness assembly | 82011-12020 |
| 82028 | Front panel wiring harness sub-assembly | 82028-12030 · 82028-12050 |
| 82111 | Engine room main wiring harness | 82111-13280 · 82111-13290 · 82111-13370 · 82111-13371 · 82111-13380 · 82111-13381 · 82111-13510 · 82111-13520 · 82111-1E210 · 82111-1E211 · 82111-1E220 · 82111-1E221 · 82111-1E270 · 82111-1E280 · 82111-1E330 · 82111-1E331 · 82111-1E350 · 82111-1E370 · 82111-1E390 · 82111-1E410 · 82111-1E690 · 82111-1E691 · 82111-1E700 · 82111-1E701 · 82111-1E710 · 82111-1E760 · 82111-1E761 · 82111-1E770 · 82111-1E771 · 82111-1E772 · 82111-1E860 · 82111-1E861 · 82111-1E862 · 82111-1H010 · 82111-1H011 · 82111-1H012 · 82111-1H120 · 82111-1H121 · 82111-1H520 · 82111-1H550 |
| 82114 | Engine room wiring harness No. 4 | 82114-13010 · 82114-13020 · 82114-13021 · 82114-13030 |
| 82121 | Engine wiring harness | 82121-02091 · 82121-02101 · 82121-02140 · 82121-02141 · 82121-02150 · 82121-02151 · 82121-02270 · 82121-13240 · 82121-13241 · 82121-13390 · 82121-13391 · 82121-13392 · 82121-13393 · 82121-13620 · 82121-13630 · 82121-1H260 · 82121-1H261 · 82121-1H262 · 82121-1H270 · 82121-1H271 · 82121-1H272 · 82121-1H280 · 82121-1H281 · 82121-1H282 · 82121-1H290 · 82121-1H291 · 82121-1H292 · 82121-1H300 · 82121-1H301 · 82121-1H320 · 82121-1H321 · 82121-1H322 · 82121-1H370 · 82121-1H371 · 82121-1H372 · 82121-1H390 · 82121-1H391 · 82121-1H392 · 82121-1H400 · 82121-1H401 · 82121-1H402 · 82121-1H410 · 82121-1H411 · 82121-1H412 · 82121-1H420 · 82121-1H421 · 82121-1H520 · 82121-1H521 · 82121-1H522 · 82121-1H540 · 82121-1H550 · 82121-1H590 · 82121-1H591 · 82121-1H592 · 82121-1H610 · 82121-1H611 · 82121-1H612 · 82121-1K230 · 82121-1K231 · 82121-1K240 · 82121-1K241 · 82121-1K270 · 82121-1K280 · 82121-1K310 · 82121-1K311 · 82121-1K320 · 82121-1K321 · 82121-1K340 · 82121-1K341 · 82121-1K350 · 82121-1K351 · 82121-1K360 · 82121-1K361 · 82121-1K370 · 82121-1K371 · 82121-1K380 · 82121-1K390 · 82121-1K400 · 82121-1K401 · 82121-1K460 · 82121-1K461 · 82121-1K470 · 82121-1K471 · 82121-1K480 · 82121-1K481 · 82121-1K610 · 82121-1K620 · 82121-1K640 · 82121-1K641 · 82121-1K650 · 82121-1K651 · 82121-1K660 · 82121-1K661 · 82121-1K670 · 82121-1K671 · 82121-1K680 · 82121-1K681 · 82121-1K690 · 82121-1K691 · 82121-1K700 · 82121-1K710 · 82121-1K720 · 82121-1K730 · 82121-1K740 · 82121-1K741 · 82121-1K760 · 82121-1K761 · 82121-1K870 · 82121-1K871 · 82121-1K880 · 82121-1K881 · 82121-1K890 · 82121-1K891 · 82121-1L010 · 82121-1L011 · 82121-1L140 · 82121-1L141 · 82121-1L150 · 82121-1L151 · 82121-1L210 · 82121-1L211 · 82121-1L220 · 82121-1L221 · 82121-1L230 · 82121-1L231 · 82121-1L240 · 82121-1L241 · 82121-1L250 · 82121-1L251 · 82121-1L260 · 82121-1L261 · 82121-1L280 · 82121-1L281 · 82121-1L290 · 82121-1L291 · 82121-1L300 · 82121-1L301 · 82121-1L750 · 82121-1L760 · 82121-1L820 · 82121-1L830 · 82121-1L840 · 82121-1L850 · 82121-1L860 · 82121-1L870 · 82121-1L880 · 82121-1N030 · 82121-1N040 · 82121-1N050 · 82121-1N060 · 82121-1N070 · 82121-1N071 · 82121-1N080 · 82121-1N081 · 82121-1N090 · 82121-1N120 · 82121-1N130 · 82121-1N140 · 82121-1N210 · 82121-1N230 · 82121-1N290 · 82121-1N300 |
| 82123 | Engine No. 3 wiring harness | 82123-12180 · 82123-12190 · 82123-12200 · 82123-12210 · 82123-12220 · 82123-12230 · 82123-12240 · 82123-12250 · 82123-12260 · 82123-12290 · 82123-12310 · 82123-12340 |
| 82123A | Engine No. 3 wiring harness | 82123-20020 |
| 82124 | Engine No. 4 wiring harness | 82124-12100 |

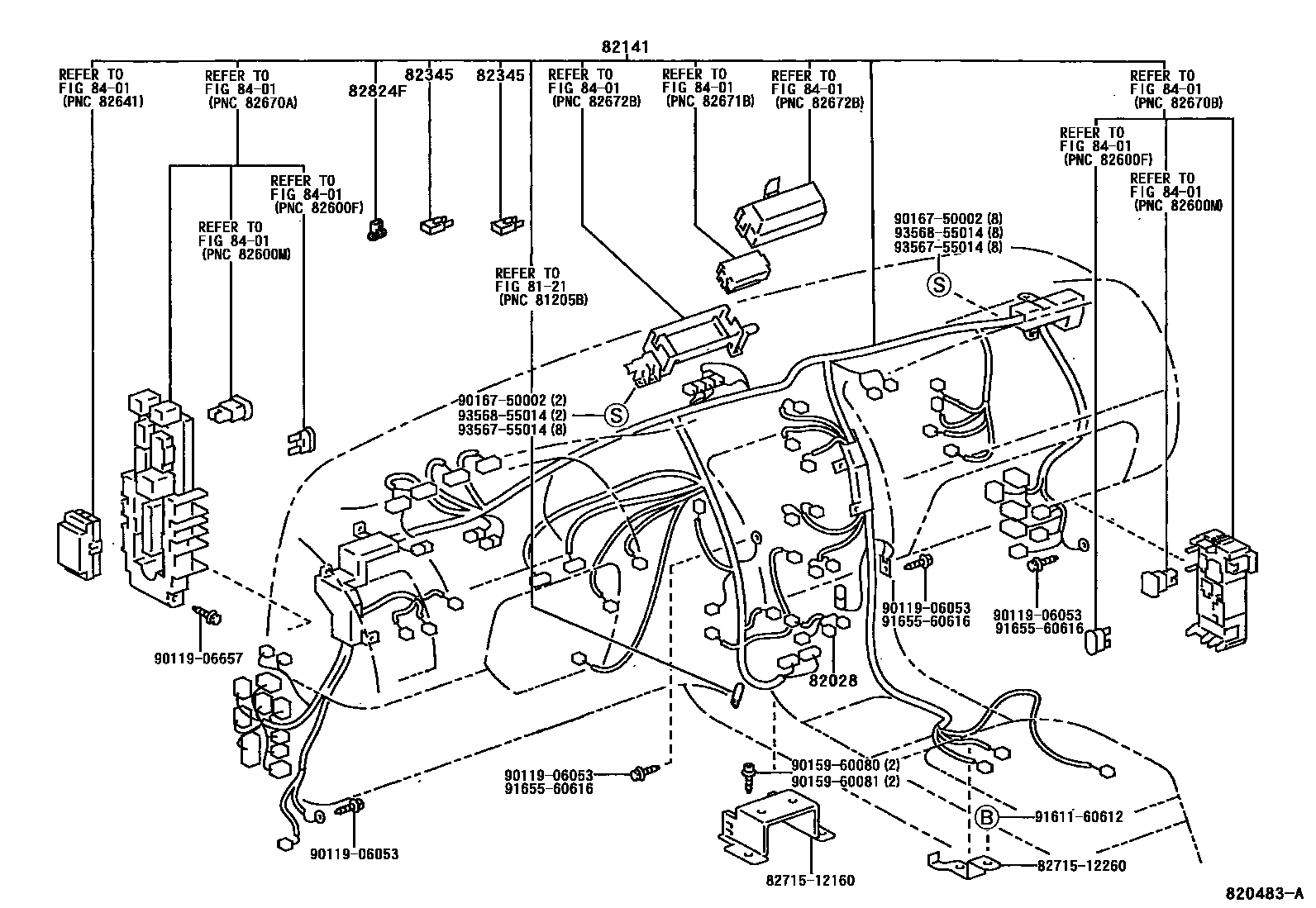

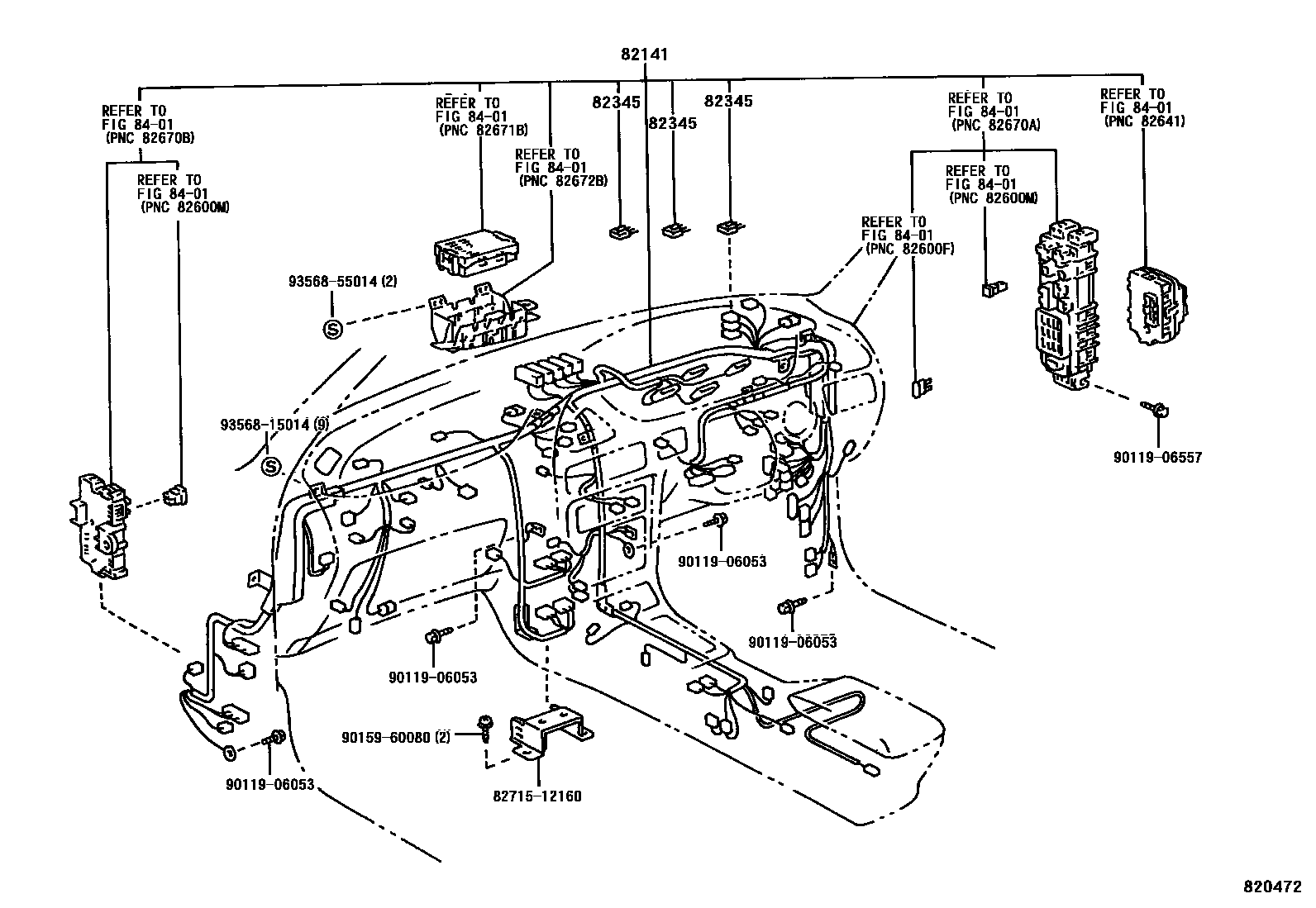

| 82141 | Dashboard wiring harness | 82141-12110 · 82141-12190 · 82141-12191 · 82141-12192 · 82141-12200 · 82141-12201 · 82141-12210 · 82141-12211 · 82141-12212 · 82141-12220 · 82141-12230 · 82141-12231 · 82141-12360 · 82141-12361 · 82141-12362 · 82141-12363 · 82141-12380 · 82141-12381 · 82141-12390 · 82141-12391 · 82141-12400 · 82141-12401 · 82141-12410 · 82141-12411 · 82141-12440 · 82141-12441 · 82141-12460 · 82141-12461 · 82141-12480 · 82141-12481 · 82141-12570 · 82141-12571 · 82141-12572 · 82141-12573 · 82141-12580 · 82141-12581 · 82141-12582 · 82141-12583 · 82141-12661 · 82141-12671 · 82141-13090 · 82141-13091 · 82141-13100 · 82141-13101 · 82141-13360 · 82141-13361 · 82141-13362 · 82141-13440 · 82141-13441 · 82141-13442 · 82141-13460 · 82141-13461 · 82141-13462 · 82141-13550 · 82141-13551 · 82141-13552 · 82141-13640 · 82141-13810 · 82141-1A400 · 82141-1A401 · 82141-1A402 · 82141-1A410 · 82141-1A411 · 82141-1A412 · 82141-1A420 · 82141-1A421 · 82141-1A422 · 82141-1A423 · 82141-1A430 · 82141-1A431 · 82141-1A432 · 82141-1A440 · 82141-1A441 · 82141-1A442 · 82141-1A450 · 82141-1A451 · 82141-1A452 · 82141-1A470 · 82141-1A471 · 82141-1A472 · 82141-1A490 · 82141-1A491 · 82141-1A492 · 82141-1A500 · 82141-1A501 · 82141-1A502 · 82141-1A511 · 82141-1A512 · 82141-1A521 · 82141-1A522 · 82141-1A531 · 82141-1A532 · 82141-1A550 · 82141-1A890 · 82141-1E010 · 82141-1E080 · 82141-1E081 · 82141-1E110 · 82141-1E111 · 82141-1E120 · 82141-1E121 · 82141-1E130 · 82141-1E131 · 82141-1E800 · 82141-1E810 · 82141-1E840 · 82141-1E850 · 82141-1E880 · 82141-1F170 · 82141-1F190 · 82141-1F690 · 82141-1F700 · 82141-1H010 · 82141-1H050 · 82141-1H110 · 82141-1H600 · 82141-1L240 · 82141-1L250 · 82141-1L270 · 82141-1L280 · 82141-1L290 · 82141-1L300 · 82141-1L350 · 82141-1L360 · 82141-1L370 · 82141-1L371 · 82141-1L380 · 82141-1L390 · 82141-1L530 · 82141-1L540 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-12010 · 82142-12020 · 82142-12030 · 82142-12031 · 82142-12040 · 82142-12050 · 82142-12060 · 82142-12061 · 82142-12090 · 82142-12091 · 82142-12110 · 82142-12120 · 82142-12130 · 82142-12131 · 82142-12200 · 82142-12210 · 82142-12211 · 82142-12270 · 82142-12290 · 82142-12300 · 82142-12310 · 82142-12320 · 82142-13110 · 82142-13111 · 82142-13120 · 82142-13121 · 82142-13130 · 82142-13131 · 82142-13140 · 82142-13170 · 82142-13171 · 82142-13180 |
| 82151 | Right front door wiring harness | 82151-12810 · 82151-12820 · 82151-12830 · 82151-12831 · 82151-12832 · 82151-12850 · 82151-12851 · 82151-12852 · 82151-12853 · 82151-12860 · 82151-12861 · 82151-12890 · 82151-12891 · 82151-13070 · 82151-1A030 · 82151-1A040 · 82151-1A050 · 82151-1A051 · 82151-1A052 · 82151-1A070 · 82151-1A071 · 82151-1A072 · 82151-1A080 · 82151-1A090 · 82151-1A091 · 82151-1A092 · 82151-1A102 · 82151-1A160 · 82151-1A161 · 82151-1A170 · 82151-1A171 · 82151-1A310 · 82151-1A311 · 82151-1A341 · 82151-1A350 · 82151-1A360 |
| 82152 | Left front door wiring harness | 82151-12810 · 82151-12820 · 82151-1A050 · 82151-1A051 · 82151-1A052 · 82151-1A070 · 82151-1A071 · 82151-1A072 · 82151-1A080 · 82151-1A090 · 82151-1A091 · 82151-1A092 · 82151-1A102 · 82152-12740 · 82152-12741 · 82152-12780 · 82152-12781 · 82152-12782 · 82152-12790 · 82152-12791 · 82152-12810 · 82152-12811 · 82152-12830 · 82152-12840 · 82152-13060 · 82152-1A010 · 82152-1A011 · 82152-1A012 · 82152-1A020 · 82152-1A021 · 82152-1A022 · 82152-1A140 · 82152-1A141 · 82152-1A142 · 82152-1A161 · 82152-1A170 · 82152-1A180 · 82152-1A192 |
| 82153 | Rear door wiring harness No. 1 | 82153-12210 · 82153-12220 · 82153-12230 · 82153-12250 |
| 82154 | Rear door wiring harness No. 2 | 82154-12210 · 82154-12220 · 82154-12230 · 82154-12250 |
| 82161 | floor wiring harness | 82161-13690 · 82161-13720 · 82161-13721 · 82161-13722 · 82161-13723 · 82161-13820 · 82161-13890 · 82161-13891 · 82161-1F010 · 82161-1F011 · 82161-1F012 · 82161-1F040 · 82161-1F041 · 82161-1F120 · 82161-1F121 · 82161-1F130 · 82161-1F131 · 82161-1F132 · 82161-1F210 · 82161-1F220 · 82161-1F240 · 82161-1F280 · 82161-1H790 · 82161-1H791 · 82161-1H792 · 82161-1H793 · 82161-1H830 · 82161-1H831 · 82161-1H860 · 82161-1H861 · 82161-1H862 · 82161-1H870 · 82161-1K060 · 82161-1K130 · 82161-1K140 · 82161-1K150 · 82161-1K160 · 82161-1K170 · 82161-1K190 · 82161-1K280 · 82161-1K281 · 82161-1K330 · 82161-1K331 · 82161-1K560 · 82161-1K561 · 82161-1K660 · 82161-1K670 · 82161-1K671 · 82161-1K700 · 82161-1K701 · 82161-1K730 · 82161-1K731 · 82161-1K740 · 82161-1K741 · 82161-1K750 · 82161-1K751 · 82161-1L100 · 82161-1L110 · 82161-1L130 · 82161-1L170 · 82161-1L171 · 82161-1L200 · 82161-1L201 · 82161-1L500 · 82161-1L510 · 82161-1L540 · 82161-1L550 · 82161-1L560 |
| 82163 | Floor wiring harness No. 3 | 82163-12060 · 82163-12070 |
| 82171 | Roof No. 1 wiring harness | 82171-12440 · 82171-12470 · 82171-12480 · 82171-12490 · 82171-12560 · 82171-12570 · 82171-12580 · 82171-12610 · 82171-13100 · 82171-13110 · 82171-13120 · 82171-13130 |
| 82172 | Roof No. 2 wiring harness | 82172-13020 · 82172-13021 · 82172-13030 |
| 82181 | Luggage No. 1 wiring harness | 82181-12180 · 82181-12220 · 82181-12230 · 82181-12240 |
| 82184 | Rear door No. 1 wiring harness | 82184-13151 · 82184-13161 · 82184-13170 · 82184-13180 · 82184-13181 · 82184-13190 · 82184-13191 · 82184-13231 · 82184-13241 · 82184-13290 · 82184-13300 · 82184-13310 · 82184-13320 · 82184-13350 · 82184-13360 |
| 82185 | Rear door wiring harness No. 2 | 82185-13210 · 82185-13221 · 82185-13240 · 82185-13250 · 82185-13310 · 82185-13320 · 82185-13330 · 82185-13380 · 82185-13390 · 82185-13400 · 82185-13410 · 82185-13430 · 82185-13440 · 82185-13450 · 82185-13510 |
| 82186 | Rear window wiring harness No. 1 | 82186-13020 · 82186-13030 · 82186-13060 · 82186-13061 · 82186-13070 · 82186-13071 |
| 82187 | Rear window wiring harness No. 2 | 82186-13020 · 82187-12150 · 82187-12170 · 82187-12180 · 82187-13020 · 82187-13030 |
| 82210C | fuse | 90982-08188 · 90982-08202 · 90982-08203 · 90982-08206 · 90982-08228 · 90982-08246 · 90982-08257 |
| 82219A | sensor harness | 82219-12080 |
| 82345 | diode | 82345-12030 · 82345-12050 · 82345-32020 |
| 82543A | Right power window wiring harness | 82543-12010 |
| 82620 | Fuse box assembly | 82620-12080 · 82620-12150 · 82620-12210 · 82620-12220 · 82620-12230 |
| 82666A | Connector holder No. 2 | 82666-13010 · 82666-13011 |
| 82817 | No. 1 wire harness protection device | 82817-1A090 |
| 82817A | No. 2 wire harness protection device | 82817-1A070 |
| 82817E | No. 6 wire harness protection device | 82817-13130 · 82817-16100 |
| 82817M | No. 12 wire harness protection device | 82817-13100 |
| 82823S | starter terminal cover | 82823-12090 |
| 82823T | Generator terminal cover | 82823-22060 |
| 82824 | Harness connector | 82824-20050 |
| 82824F | Harness connector | 82824-12200 |

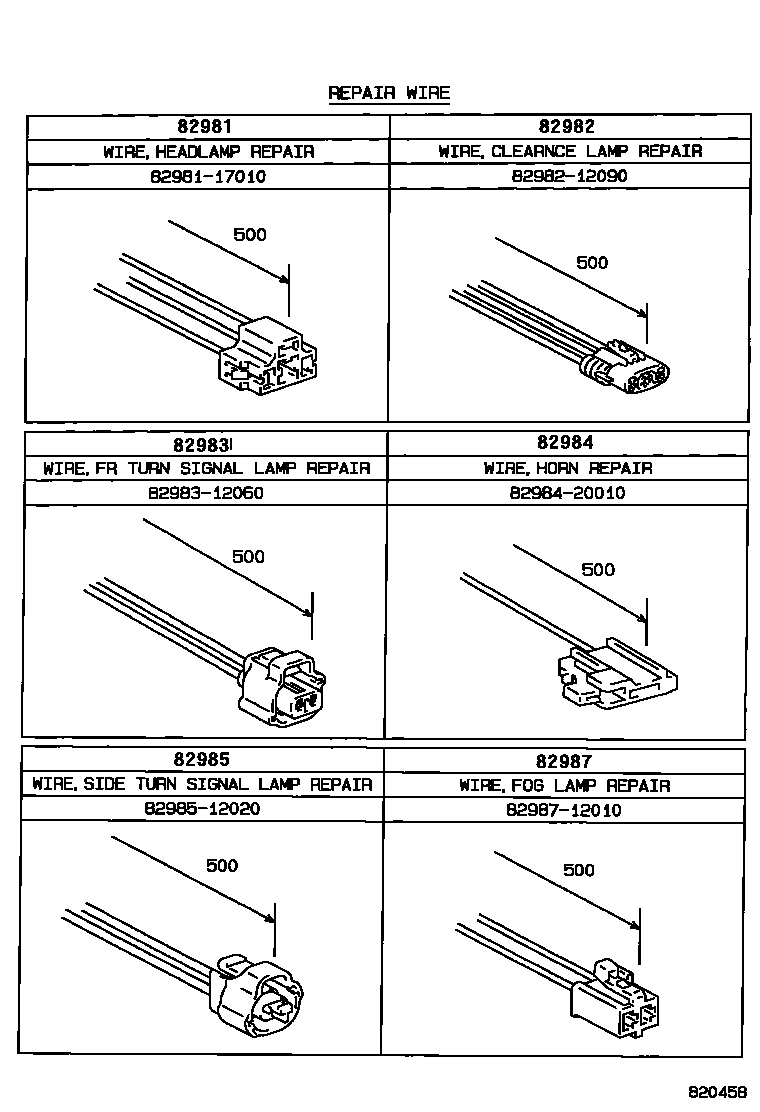

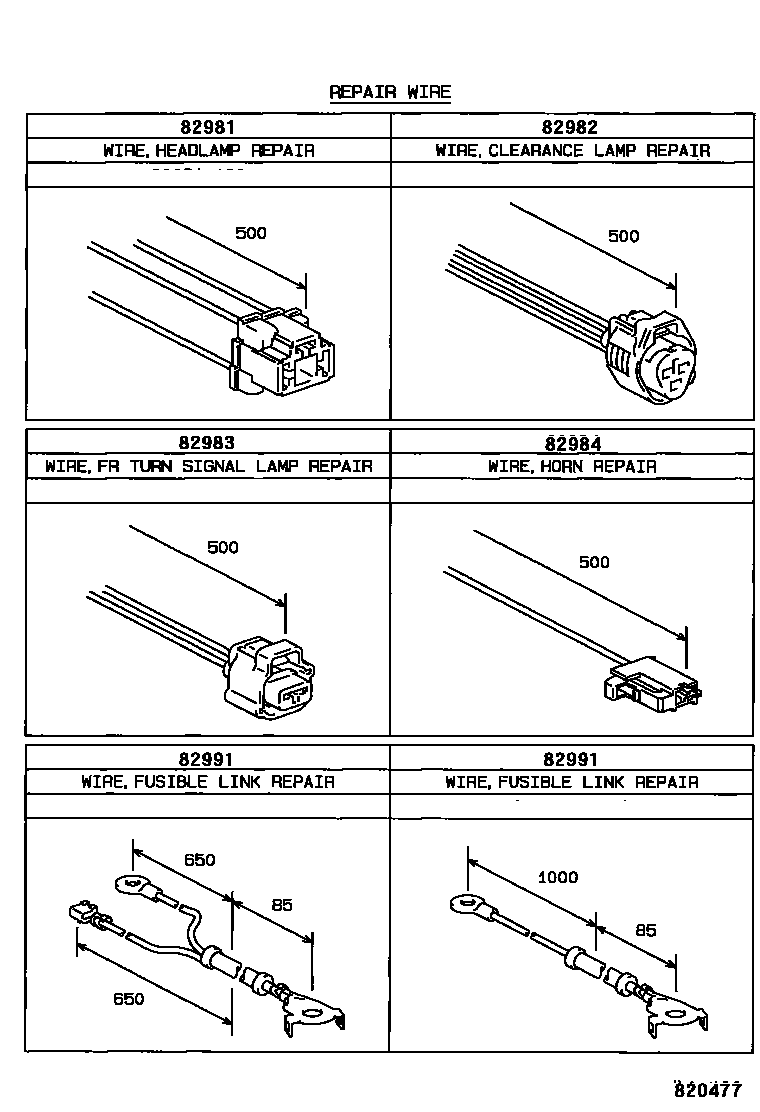

| 82981 | Headlight repair line | 82981-12050 · 82981-17010 |
| 82982 | Width light repair line | 82982-12090 · 82982-12100 |
| 82983 | Front turn signal lamp repair line | 82983-12060 · 82983-12090 |
| 82984 | Speaker repair line | 82984-12010 · 82984-20010 |
| 82985 | Side turn signal lamp repair line | 82985-12020 |
| 82987 | Fog light repair line | 82987-12010 |
| 82991 | Fuse repair line | 82991-12050 · 82991-12060 |
