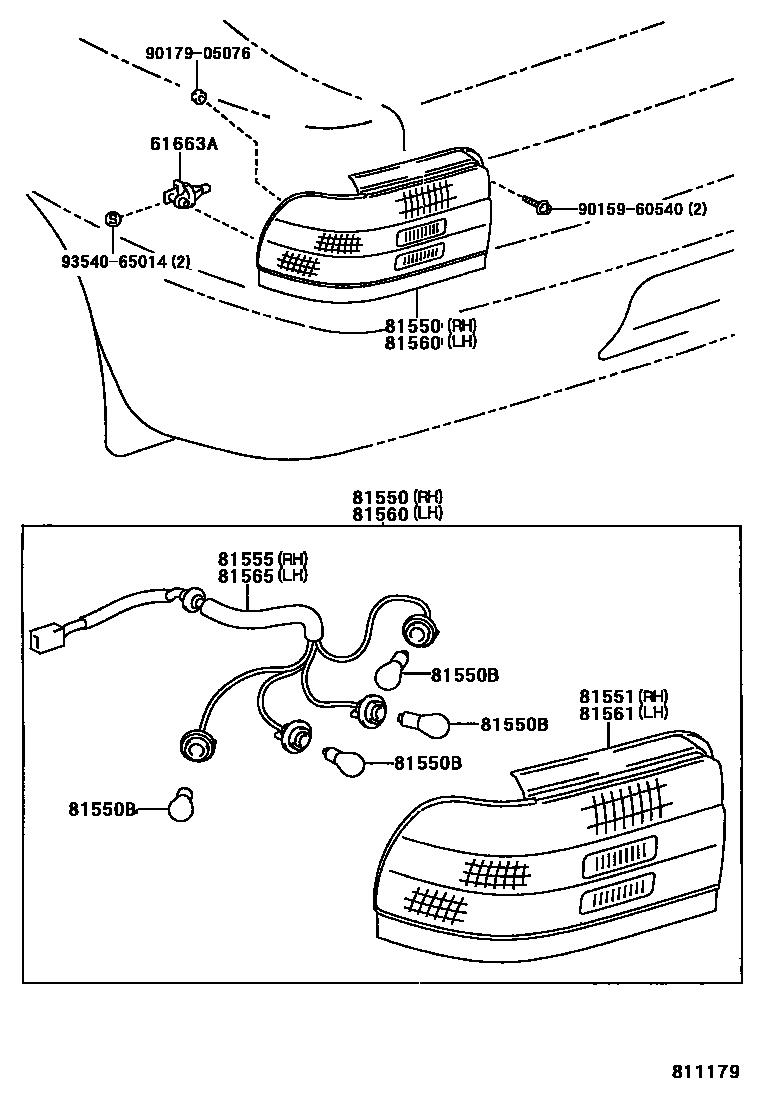

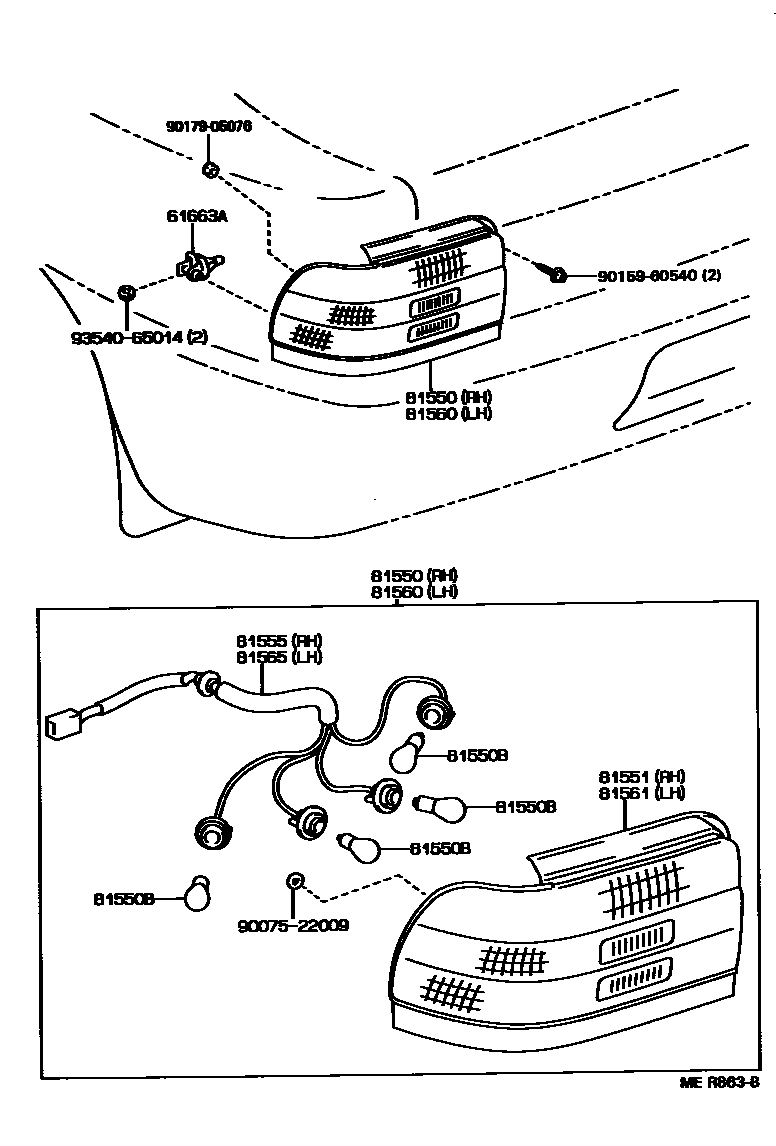

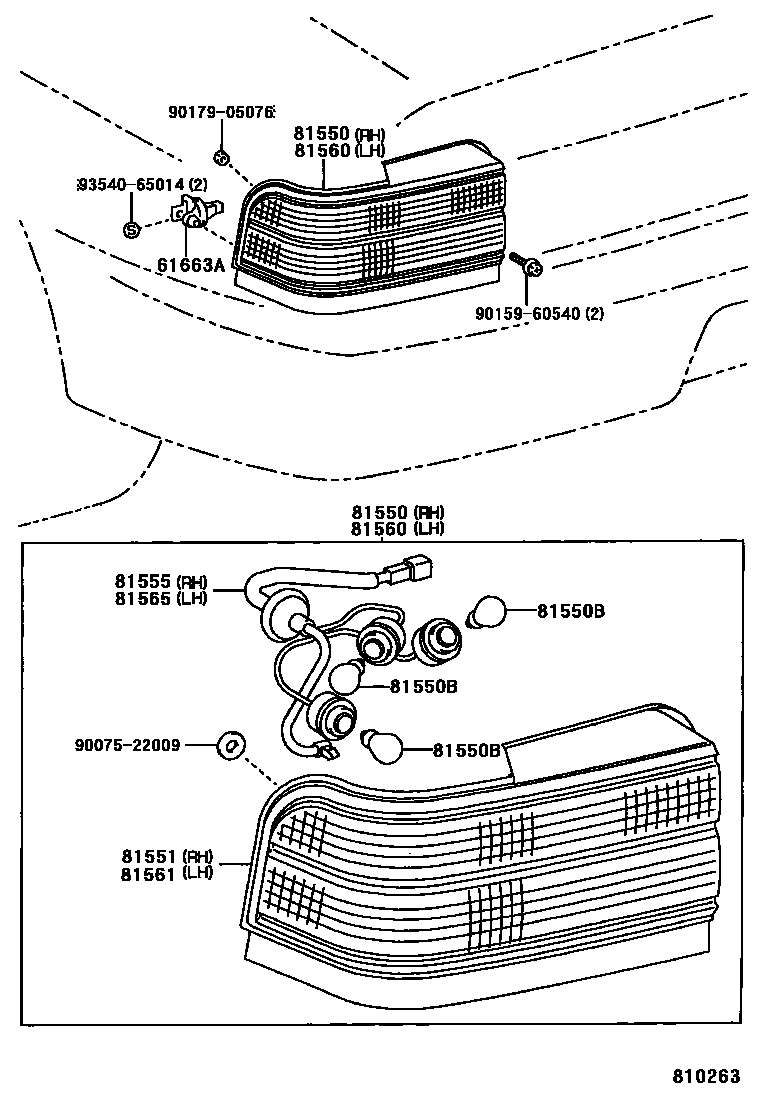

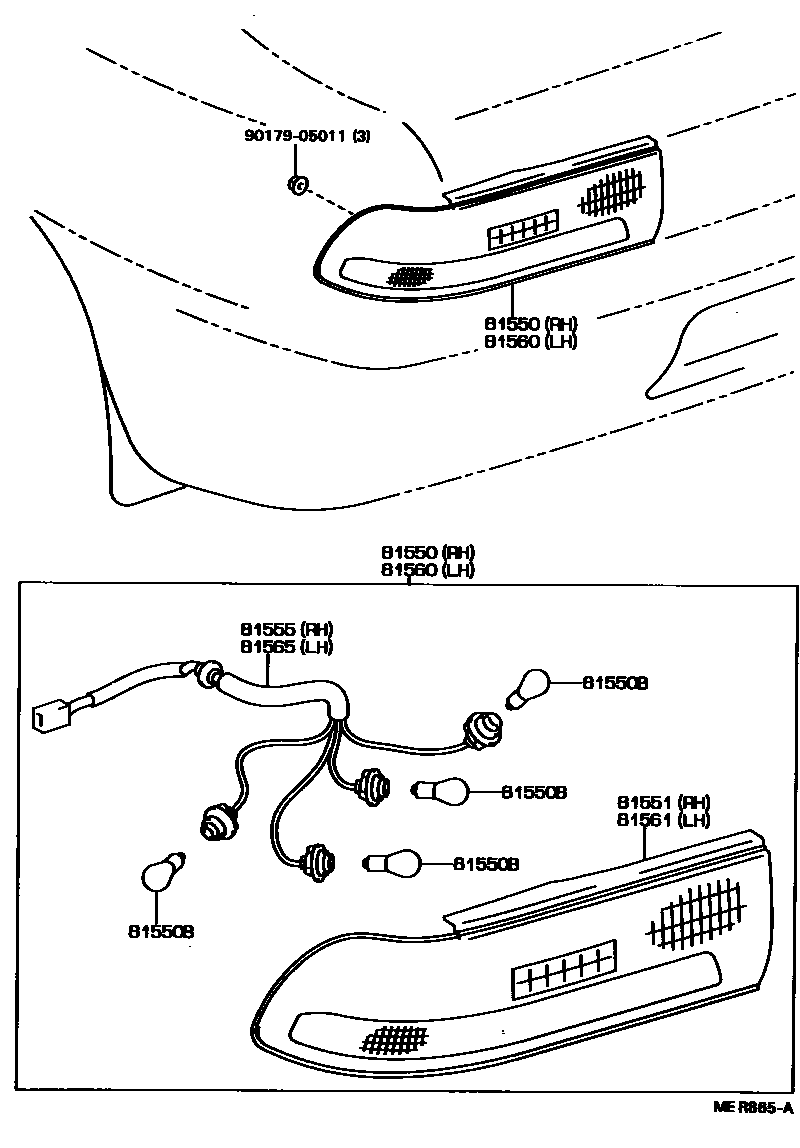

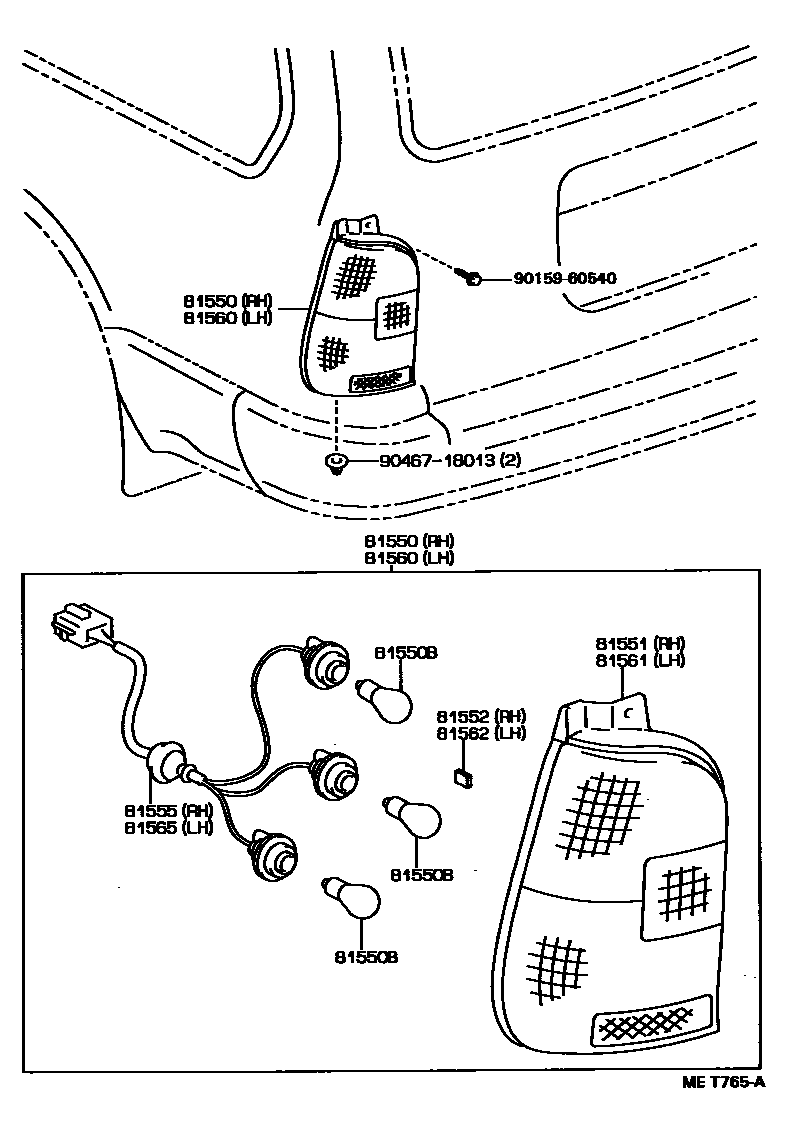

Toyota COROLLA 后组合灯 — Figure 8111
Toyota COROLLA EPC diagram 8111, 后组合灯, with 6 images and 10 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 61663A | Rear combination light mounting bracket | 61663-12010 |
| 81550 | Right rear combination light assembly | 81550-02060 · 81550-13320 · 81550-13350 · 81550-1A700 · 81550-1A720 · 81550-1A821 · 81550-1A840 · 81550-1A870 |
| 81550B | Bulb (for rear combination lights) | 90080-81057 · 90081-81003 · 90081-81004 · 90981-11042 · 90981-11043 · 99132-11210 · 99132-21210 |
| 81551 | Right rear combination lamp shade | 81551-02060 · 81551-13320 · 81551-13350 · 81551-1A700 · 81551-1A720 · 81551-1A821 · 81551-1A840 · 81551-1A870 |
| 81552 | Right rear combination lamp shade gasket | 81552-13320 |
| 81555 | Right rear combination lamp lamp holder and wiring harness sub-assembly | 81555-02060 · 81555-13320 · 81555-13340 · 81555-1A700 · 81555-1A720 · 81555-1A820 · 81555-1A840 · 81555-1A870 |
| 81560 | Left rear combination light assembly | 81560-02060 · 81560-13320 · 81560-13350 · 81560-1A630 · 81560-1A700 · 81560-1A781 · 81560-1A800 · 81560-1A830 |
| 81561 | Left rear combination lamp shade | 81561-02060 · 81561-13320 · 81561-13350 · 81561-1A630 · 81561-1A700 · 81561-1A781 · 81561-1A800 · 81561-1A830 |
| 81562 | Left rear combination lamp shade gasket | 81552-13320 |
| 81565 | Left rear combination lamp lamp holder and wiring harness sub-assembly | 81555-02060 · 81555-13320 · 81555-13340 · 81555-1A700 · 81555-1A720 · 81555-1A810 · 81555-1A840 · 81555-1A870 |
