Toyota COROLLA accelerator pedal connecting rod — Figure 7801

Toyota COROLLA EPC diagram 7801, accelerator pedal connecting rod, with 2 images and 9 PNC and OE references.

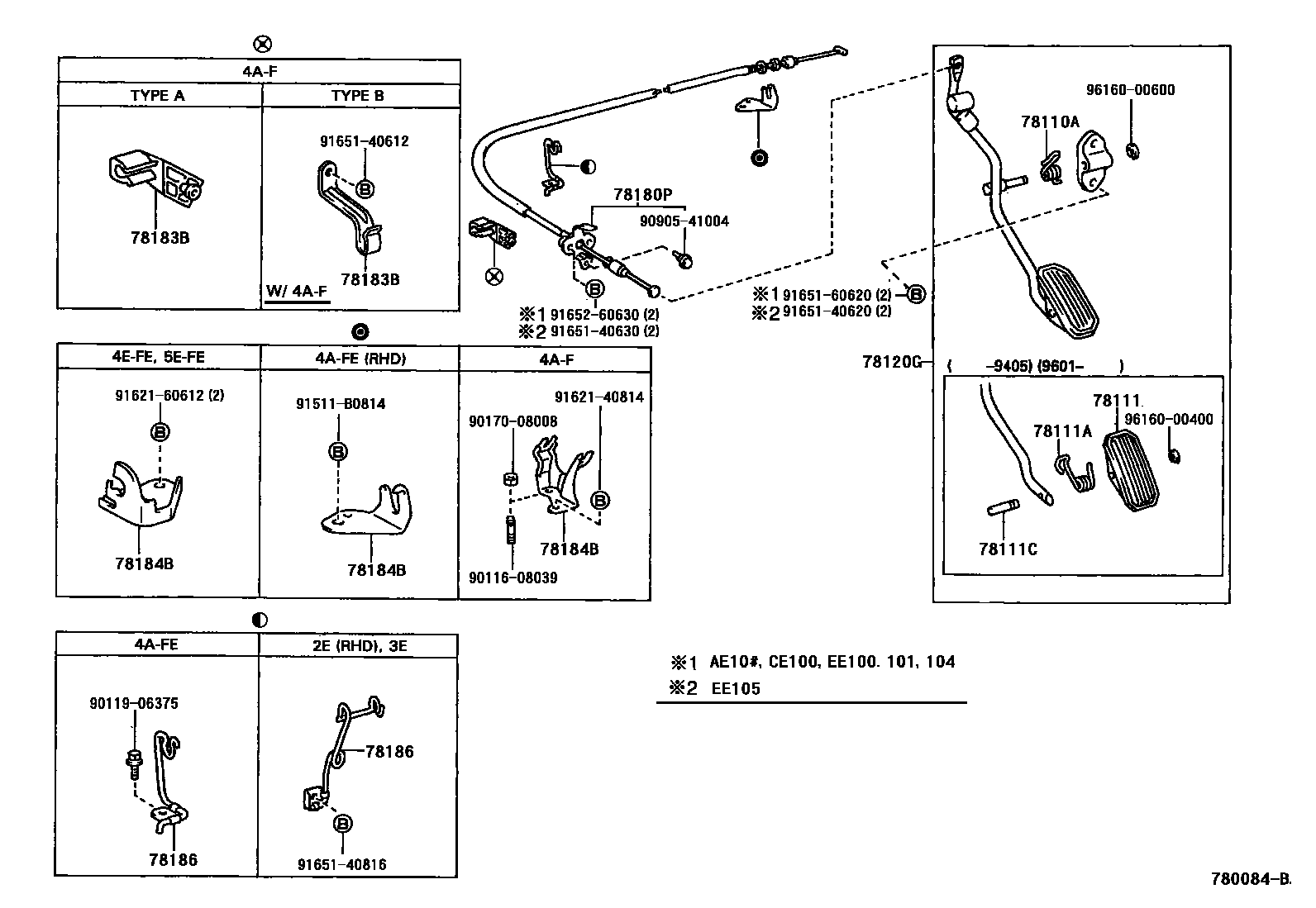

Toyota COROLLA accelerator pedal connecting rod EPC diagram — 780084B
accelerator pedal connecting rod — 780084B (199108 – 999999)

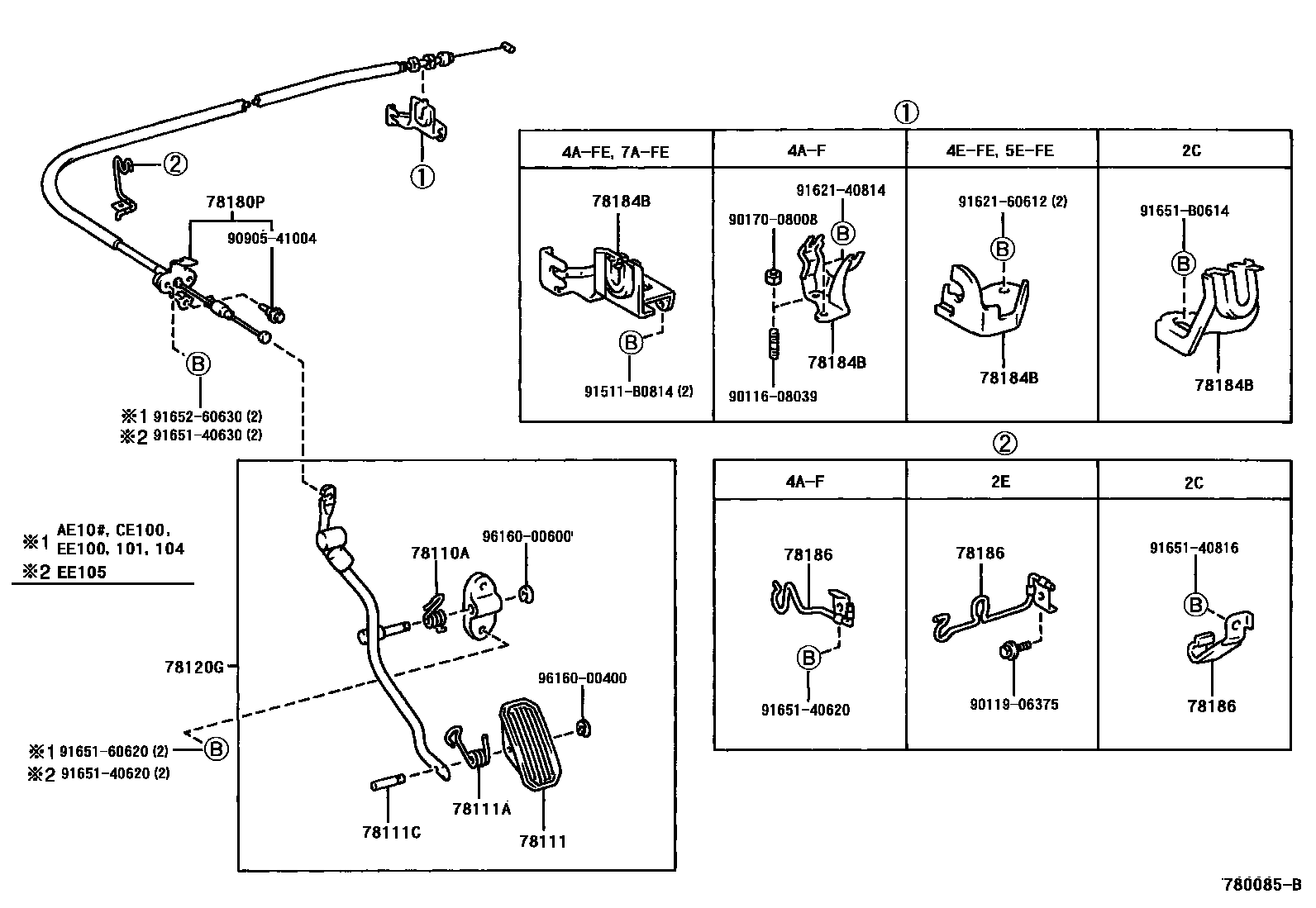

Toyota COROLLA accelerator pedal connecting rod EPC diagram — 780085B
accelerator pedal connecting rod — 780085B (199108 – 999999)

PNC and OE references

PNCPart nameOE numbers
78110ASpring (for accelerator pedal lever)90508-18025 · 90508-18398 · 90508-26036
78111accelerator pedal78111-16030 · 78111-20060 · 78111-32010
78111ASpring (for gas pedal)90508-18050 · 90959-03040
78111Cpin (for gas pedal)90249-05001
78120GAccelerator pedal lever assembly78120-12150 · 78120-12151 · 78120-12160 · 78120-12161 · 78120-12170 · 78120-12171 · 78120-12200 · 78120-12201 · 78120-12210 · 78120-12230
78180PAccelerator pedal control cable assembly78180-02030 · 78180-1A400 · 78180-1A410 · 78180-1A420 · 78180-1A440 · 78180-1A460 · 78180-1A470 · 78180-1A490 · 78180-1A520 · 78180-1A550 · 78180-1A560 · 78180-1A590 · 78180-1A600
78183BAccelerator pedal control cable clip78183-12160 · 78183-12170
78184BThrottle pedal control cable bracket78024-12040 · 78024-12041 · 78024-12050 · 78024-32140 · 78184-10080 · 78184-12230 · 78184-12280
78186No. 1 accelerator pedal control cable bracket78186-12170 · 78186-12200 · 78186-12230 · 78186-12290 · 78186-12300 · 78186-12320
