Toyota COROLLA Alternator — Figure 1903

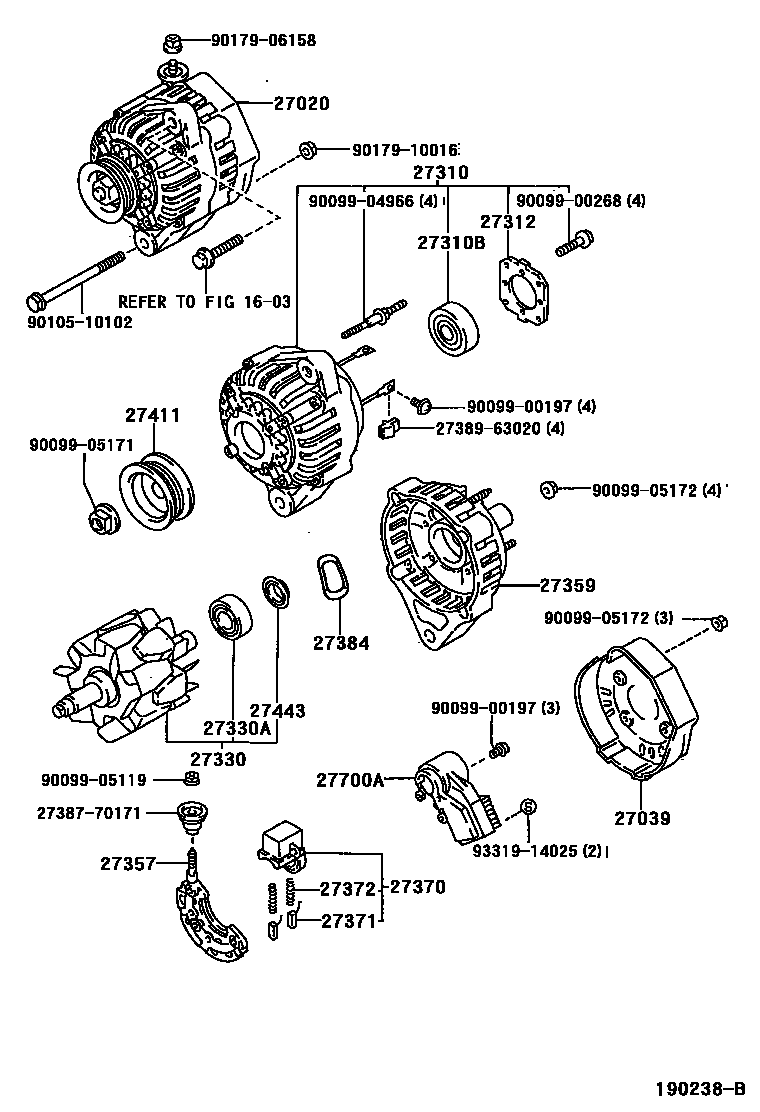

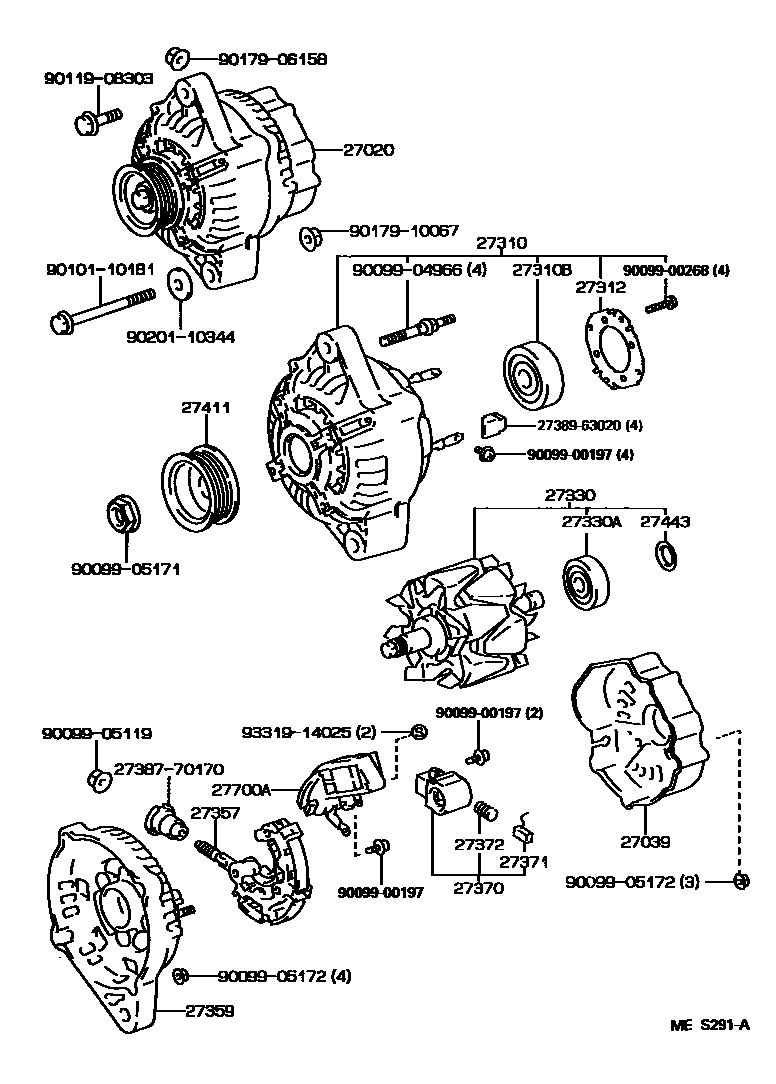

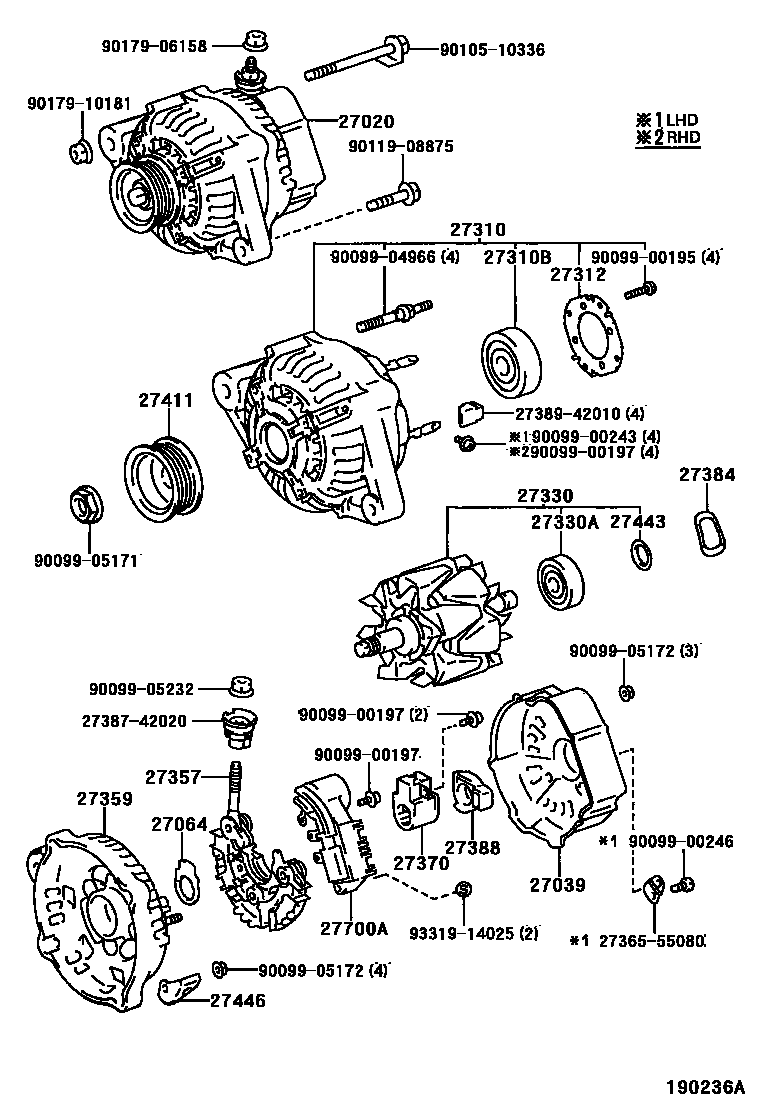

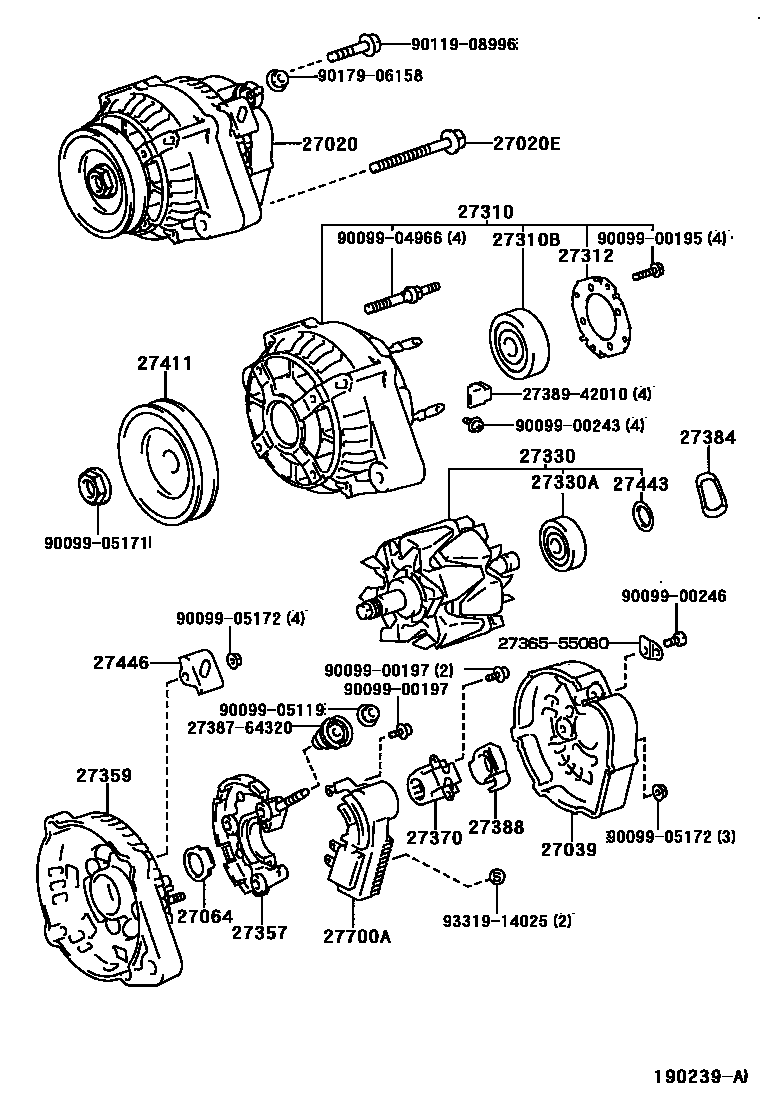

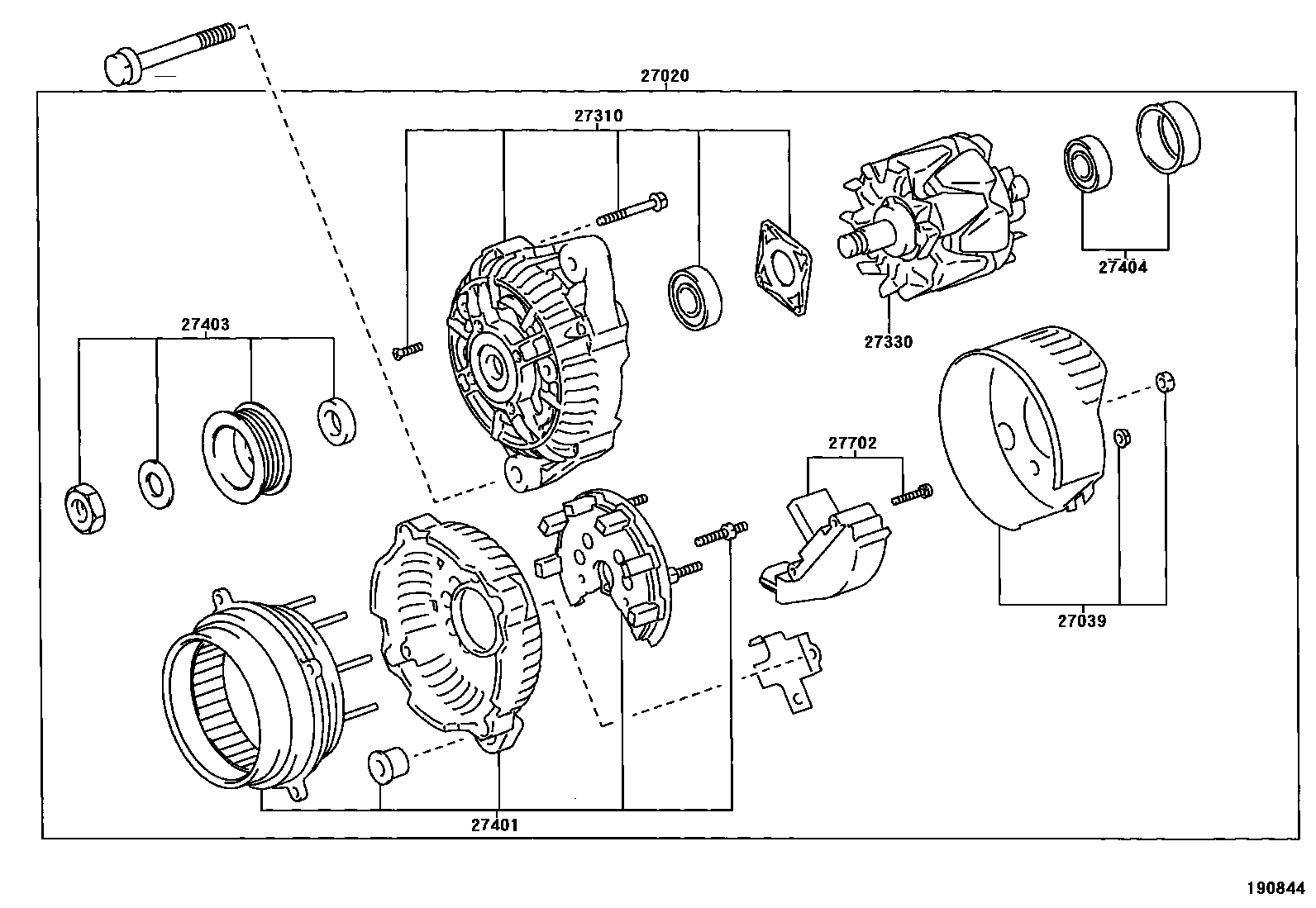

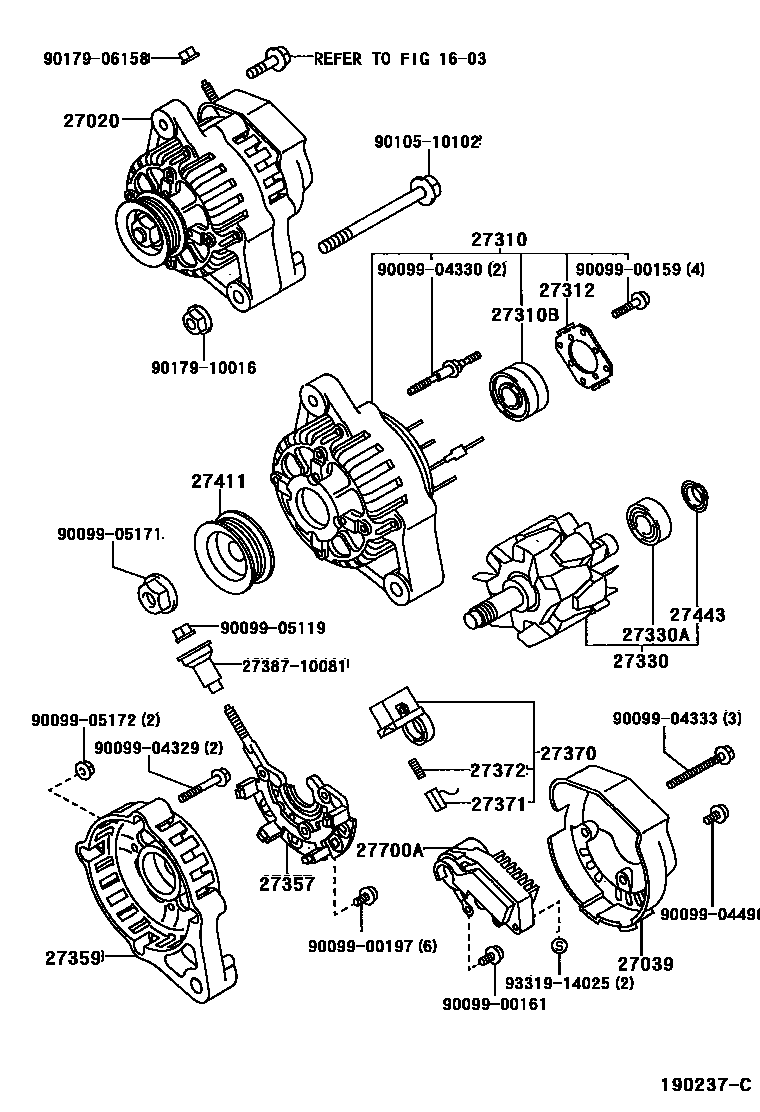

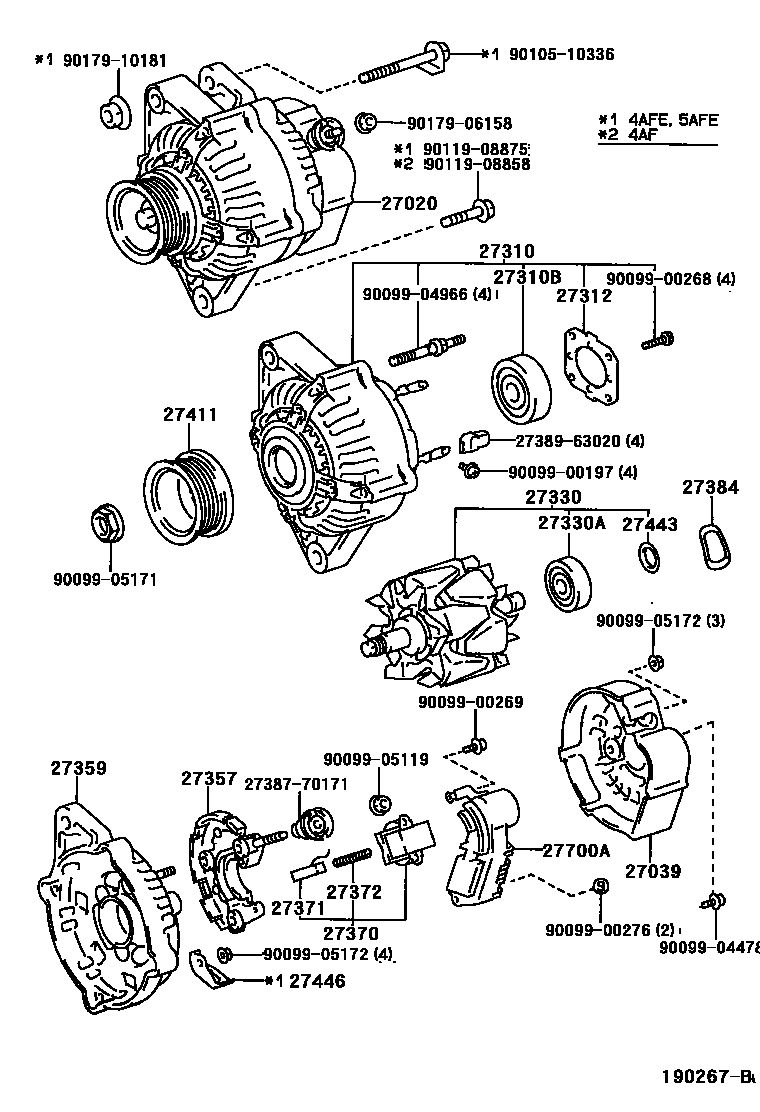

Toyota COROLLA EPC diagram 1903, Alternator, with 7 images and 24 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 27020 | Alternator Assembly | 27060-02061 · 27060-10061 · 27060-10100 · 27060-11250 · 27060-11260 · 27060-11270 · 27060-15050 · 27060-15060 · 27060-15080 · 27060-15090 · 27060-15130 · 27060-15140 · 27060-16170 · 27060-16280 · 27060-16320 · 27060-16430 · 27060-16460 · 27060-64080 |
| 27020E | Bolts (for generator) | 90901-05004 |
| 27039 | Alternator Rear End Cover | 27039-02100 · 27039-11180 · 27039-11190 · 27039-15170 · 27039-15171 · 27039-16310 · 27039-16380 · 27039-42010 · 27039-55080 · 27039-70470 · 27039-72110 · 27039-72150 · 27039-73020 |
| 27064 | Generator sealing plate | 27064-42010 |
| 27310 | Alternator Drive End Frame Assembly | 27310-02020 · 27310-10090 · 27310-11110 · 27310-11160 · 27310-15170 · 27310-15180 · 27310-16103 · 27310-16190 · 27310-16300 · 27310-16430 · 27310-64320 |
| 27310B | Bearing (for Alternator Drive End Frame) | 90099-10178 · 90099-10192 · 90099-10198 · 90099-10199 |
| 27312 | Retainer Plate | 27312-42010 · 27312-70200 · 27312-72100 · 27312-72120 |
| 27330 | Alternator Rotor Assembly | 27330-02020 · 27330-10021 · 27330-11160 · 27330-16300 · 27330-16390 · 27330-64570 · 27330-72101 · 27330-72150 · 27330-76030 |
| 27330A | Bearings (for generator rotor) | 90099-10140 · 90099-10154 · 90099-10194 |
| 27357 | Generator rectifier frame | 27357-11180 · 27357-16380 · 27357-55080 · 27357-62040 · 27357-63020 · 27357-63040 · 27357-64281 · 27357-72150 |
| 27359 | Generator rectifier end frame | 27359-15170 · 27359-15171 · 27359-15180 · 27359-16081 · 27359-16151 · 27359-16152 · 27359-16153 · 27359-16180 · 27359-16181 · 27359-16182 · 27359-16300 · 27359-16380 · 27359-64320 · 27359-72150 · 27359-72151 |
| 27370 | Alternator Brush Holder Assembly | 27370-35060 · 27370-54450 · 27370-58320 · 27370-70300 · 27370-75060 |
| 27371 | Generator brushes | 27371-70300 |
| 27372 | Generator brush spring | 27372-63020 |
| 27384 | Washer | 27384-16380 · 27384-50030 |
| 27388 | Generator brush cover | 27388-42010 |
| 27401 | Generator (with rectifier) stator sub-assembly | 27401-02010 |
| 27403 | Generator pulley assembly | 27403-02010 |
| 27404 | Generator bearing components | 27404-02010 |
| 27411 | Alternator Pulley | 27411-10051 · 27411-11160 · 27411-16180 · 27411-42030 · 27411-64320 · 27411-65010 · 27411-70261 |
| 27443 | Generator bearing cap | 27443-63020 |
| 27446 | Generator clamp | 27446-15170 · 27446-64320 |
| 27700A | Generator voltage regulator assembly | 27700-10080 · 27700-11020 · 27700-11030 · 27700-11060 · 27700-11070 · 27700-35040 · 27700-46030 · 27700-65010 · 27700-70030 · 27700-74030 · 27700-74040 |
| 27702 | Generator (with brush) voltage regulator sub-assembly | 27702-02010 |
