Toyota COROLLA Manifold — Figure 1701

Toyota COROLLA EPC diagram 1701, Manifold, with 11 images and 24 PNC and OE references.

Toyota COROLLA Manifold EPC diagram — 170443A — Manifold — 170443A (199108 – 199505)

Toyota COROLLA Manifold EPC diagram — 170447A — Manifold — 170447A (199205 – 999999)

Toyota COROLLA Manifold EPC diagram — 170452A — Manifold — 170452A (199108 – 999999)

Toyota COROLLA Manifold EPC diagram — 170464 — Manifold — 170464 (199205 – 199704)

Toyota COROLLA Manifold EPC diagram — 170465 — Manifold — 170465 (199401 – 199704)

Toyota COROLLA Manifold EPC diagram — 170466B — Manifold — 170466B (199205 – 999999)

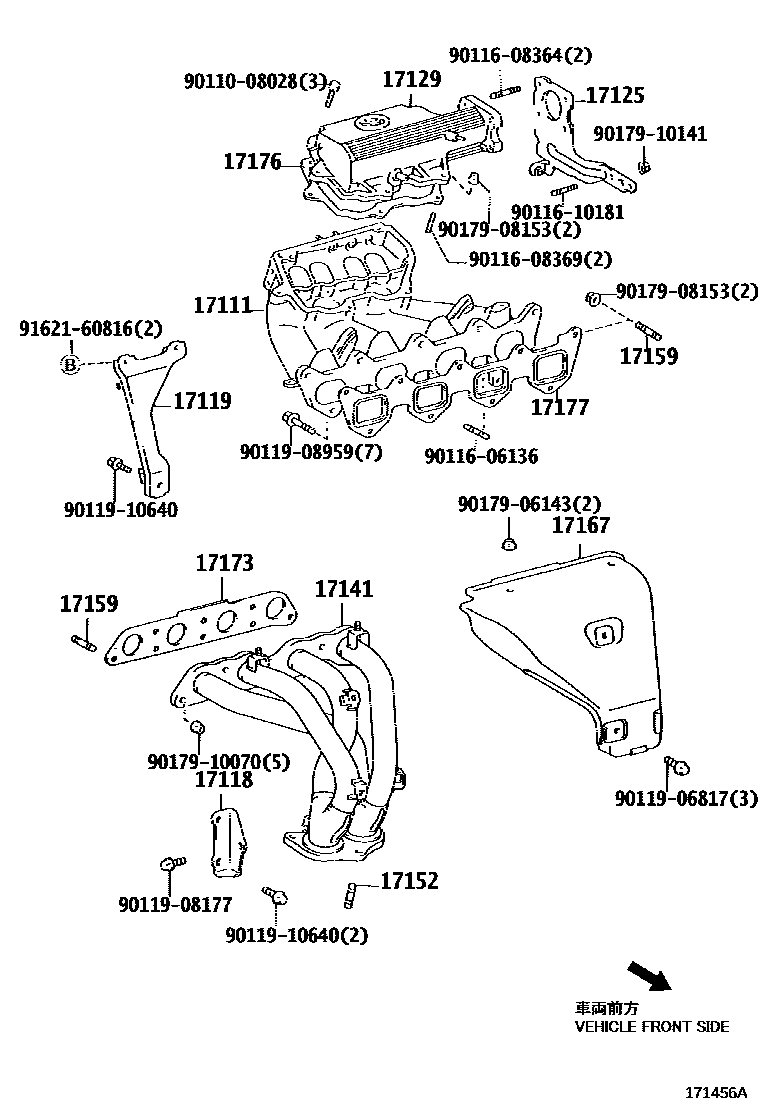

Toyota COROLLA Manifold EPC diagram — 171456A — Manifold — 171456A (199707 – 199807)

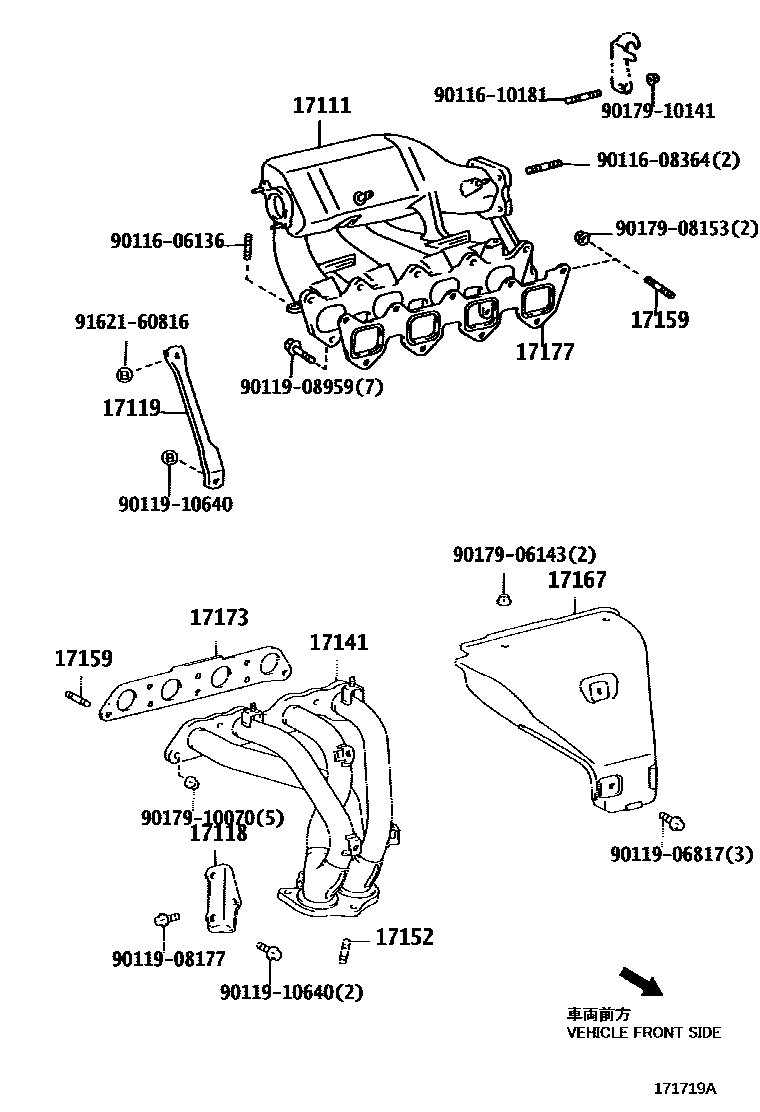

Toyota COROLLA Manifold EPC diagram — 171719A — Manifold — 171719A (199807 – 999999)

Toyota COROLLA Manifold EPC diagram — 17A034 — Manifold — 17A034 (199205 – 999999)

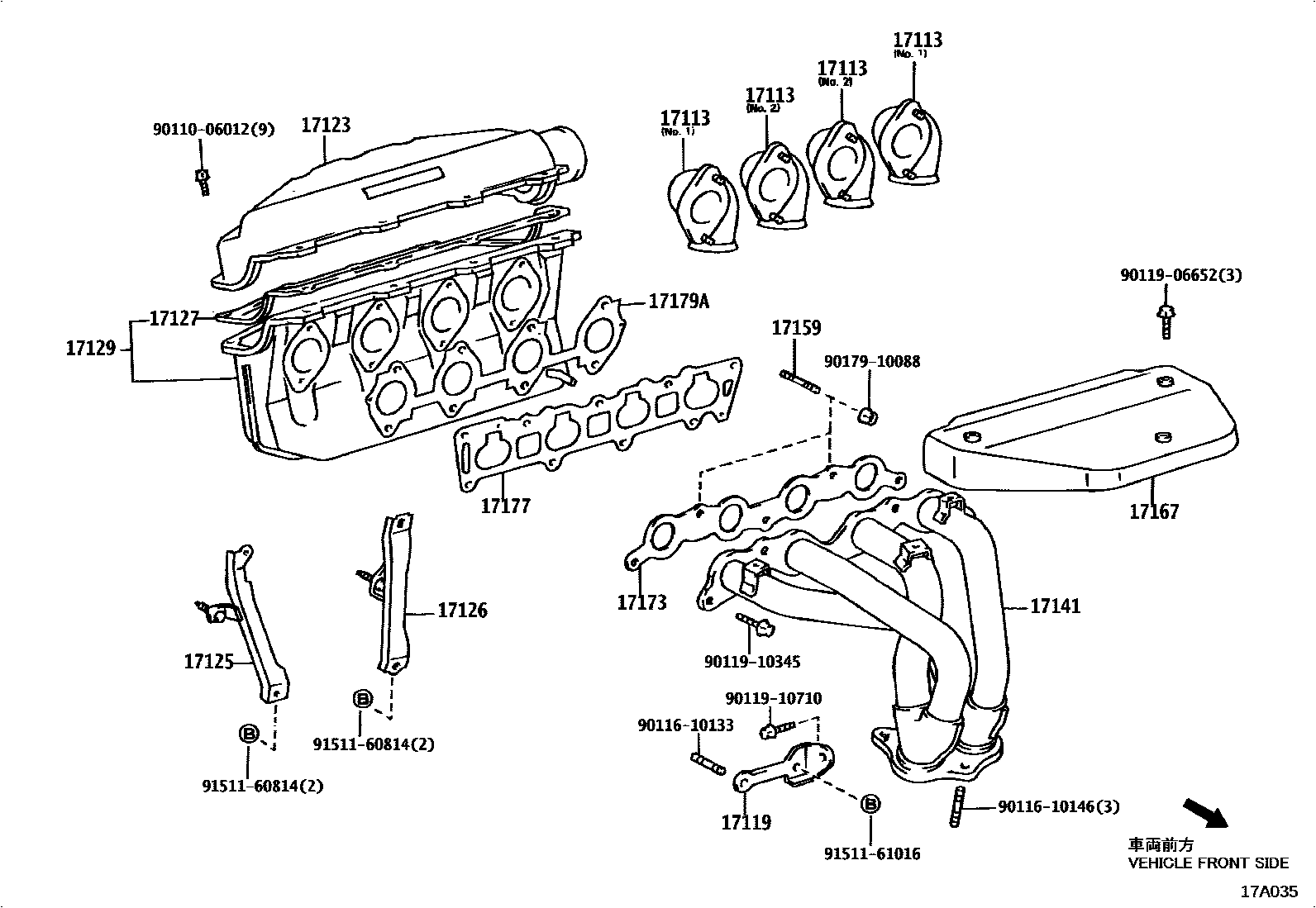

Toyota COROLLA Manifold EPC diagram — 17A035 — Manifold — 17A035 (199108 – 199505)

Toyota COROLLA Manifold EPC diagram — MAE845D — Manifold — MAE845D (199108 – 999999)

PNC and OE references

PNC	Part name	OE numbers
16265	Intake manifold water hose	16265-11010 · 16265-11020 · 16265-15020
16265A	Hose clamp or clip (for intake manifold water hose)	90467-21001 · 90467-21006
17111	Intake Manifold	17101-02030 · 17101-02120 · 17101-11190 · 17101-11210 · 17101-11231 · 17101-11261 · 17101-11262 · 17101-15060 · 17101-16080 · 17101-16190 · 17101-16200 · 17101-16300 · 17111-64150
17111A	No. 1 screw plug	90341-18006 · 90341-18047 · 90344-52004 · 90344-53015 · 90345-51006 · 90345-51008
17111B	No. 2 screw plug	90344-54003
17111S	Gasket (for manifold plug)	90430-18001
17113	intake pipe	17113-16010 · 17115-16010
17118	Manifold stays	17118-02030 · 17118-02040 · 17118-11110 · 17118-11130 · 17118-11160 · 17118-11180 · 17118-16050 · 17118-16071 · 17118-16140 · 17118-16150
17119	No. 2 manifold stay	17012-02010 · 17012-15010 · 17012-16020 · 17118-16090 · 17139-02080 · 17139-15020
17123	Pressure tank cover	17123-16010
17125	No. 1 pressure tank stay	17125-02020 · 17125-11030 · 17125-11060 · 17125-15020 · 17125-16060 · 17125-16080
17126	No. 2 pressure tank stay	17126-16010
17127	Pressure tank cover gasket	17127-16010
17129	Intake pressure tank	17109-02010 · 17109-15010 · 17109-16030 · 17129-16020
17141	exhaust manifold	17141-02040 · 17141-02050 · 17141-11041 · 17141-11210 · 17141-11260 · 17141-11280 · 17141-15140 · 17141-16280 · 17141-16300 · 17141-16320 · 17141-16330 · 17141-16350 · 17141-64101 · 17141-64151 · 17141-64210
17151	Studs (for manifold to carburetor)	92112-60832 · 92122-40828
17152	Studs (for manifold to exhaust)	90116-10017 · 90116-10058 · 90116-10146 · 90126-10003
17159	Studs (for manifold to cylinder head)	90116-10037 · 90116-10095 · 90116-10131 · 90116-10132 · 90116-10196 · 90126-10017 · 92112-60825 · 92112-61028 · 92122-60820 · 92122-61025 · 92122-61028 · 92132-60825
17167	Exhaust manifold No. 1 heat shield	17107-11030 · 17107-11090 · 17107-11150 · 17107-16070 · 17107-16071 · 17167-02030 · 17167-02040 · 17167-11040 · 17167-11210 · 17167-11260 · 17167-15060 · 17167-15080 · 17167-16150 · 17167-16160 · 17167-16170 · 17167-16171 · 17167-64070 · 17167-64090 · 17167-64120
17168	Exhaust manifold No.2 insulation pad	17168-02020 · 17168-10011 · 17168-11031 · 17168-16070 · 17168-16071 · 17168-16100 · 17168-64050
17173	Gasket (exhaust manifold to cylinder head)	17173-02030 · 17173-10021 · 17173-11021 · 17173-11040 · 17173-11050 · 17173-15011 · 17173-15040 · 17173-16020 · 17173-64060
17176	Gasket (intake surge tank to intake manifold)	17176-02010 · 17176-15010
17177	No. 1 gasket (intake manifold to cylinder head)	17171-15030 · 17171-16031 · 17177-10020 · 17177-11020 · 17177-11021 · 17177-11040 · 17177-11070 · 17177-16020 · 17177-64020
17179A	No. 2 intake manifold gasket	17179-16010
