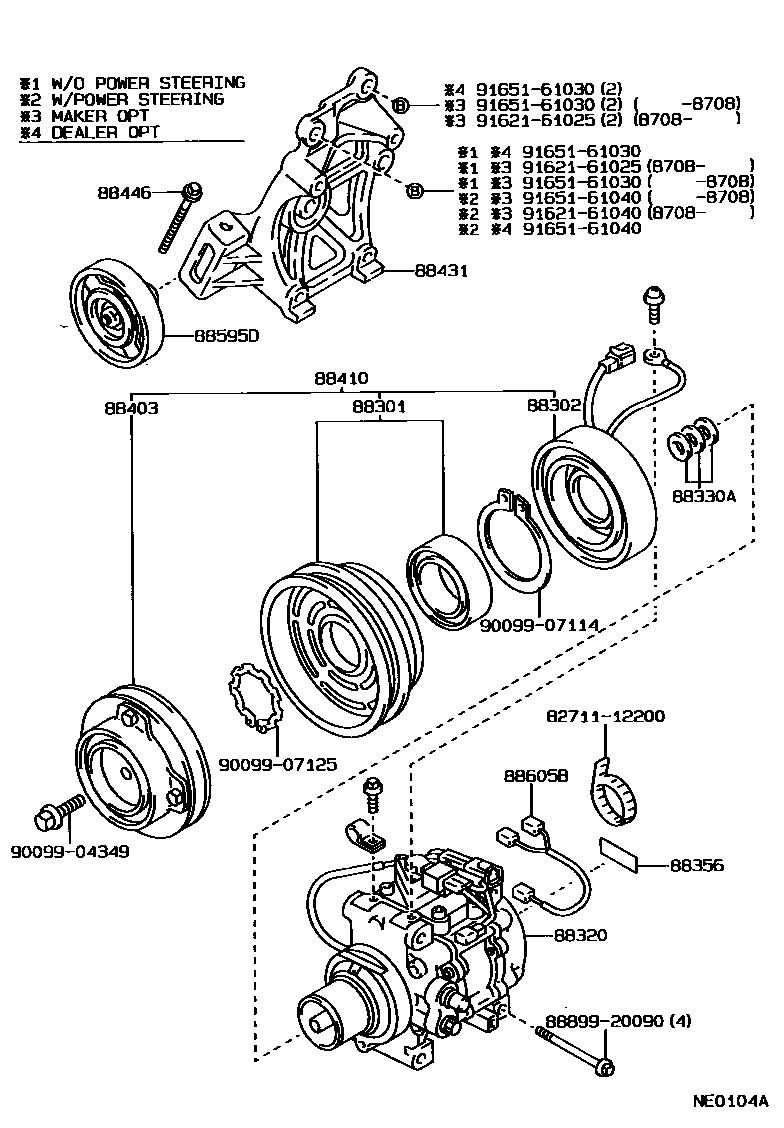

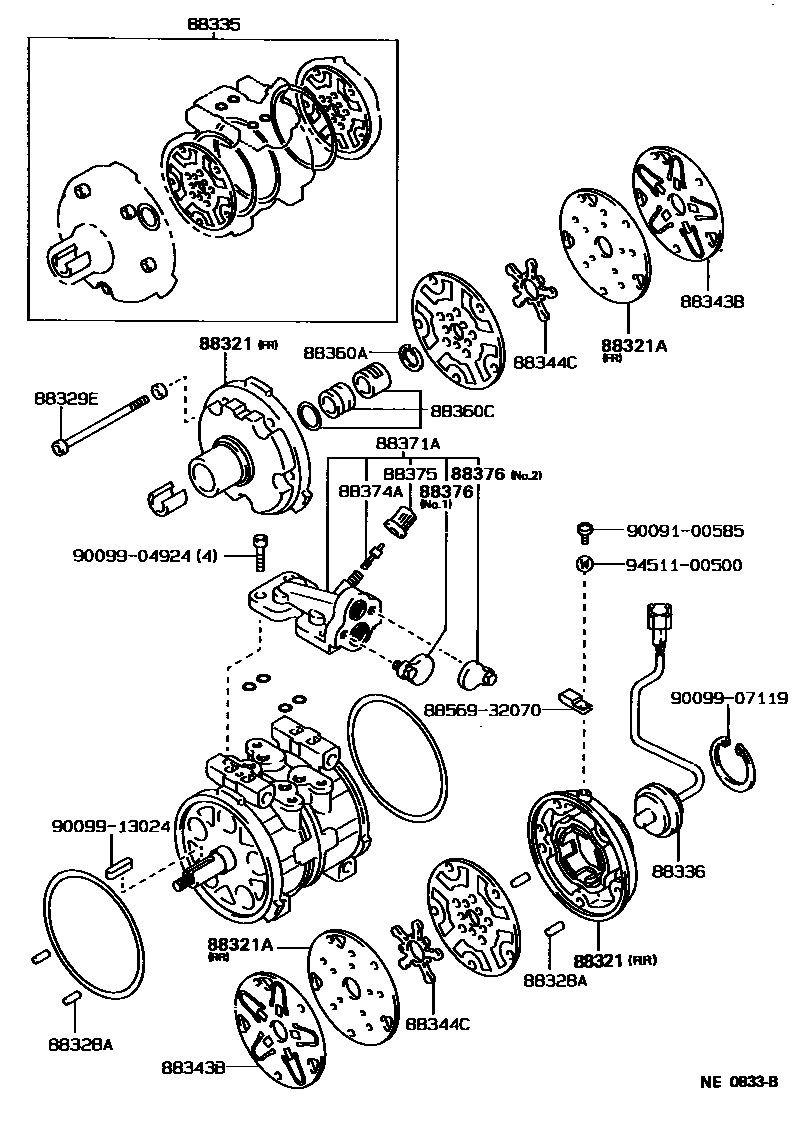

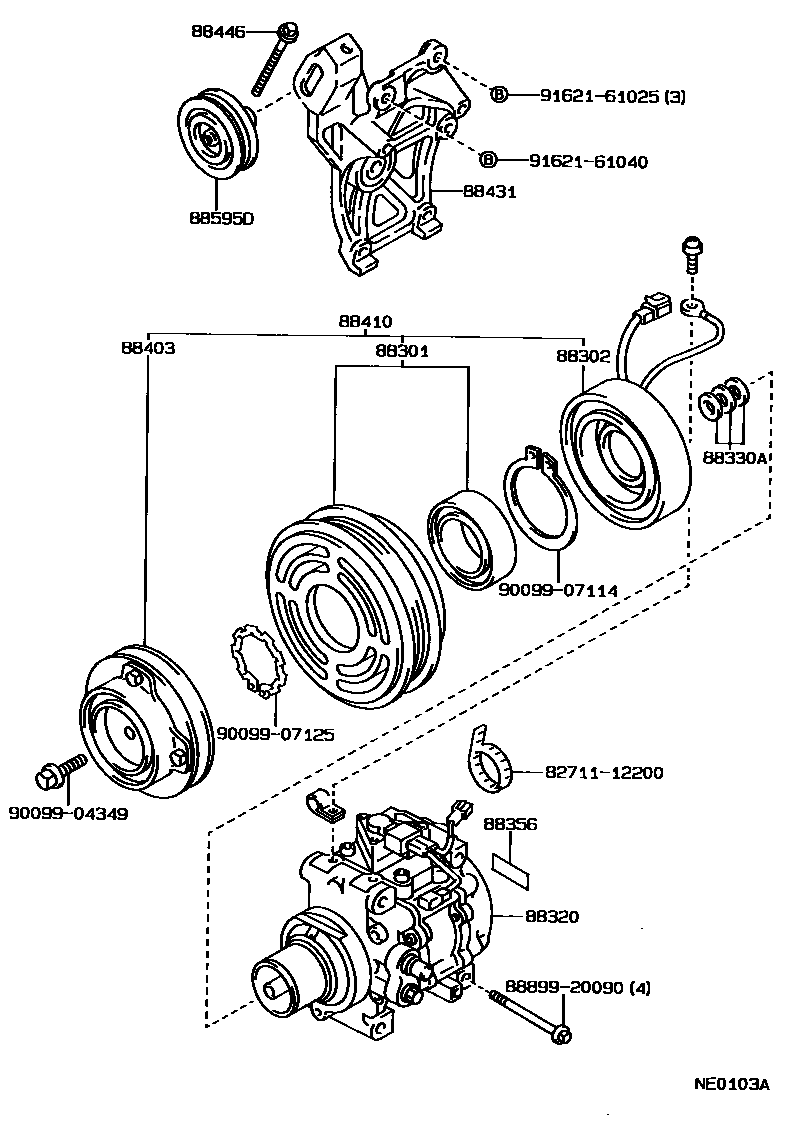

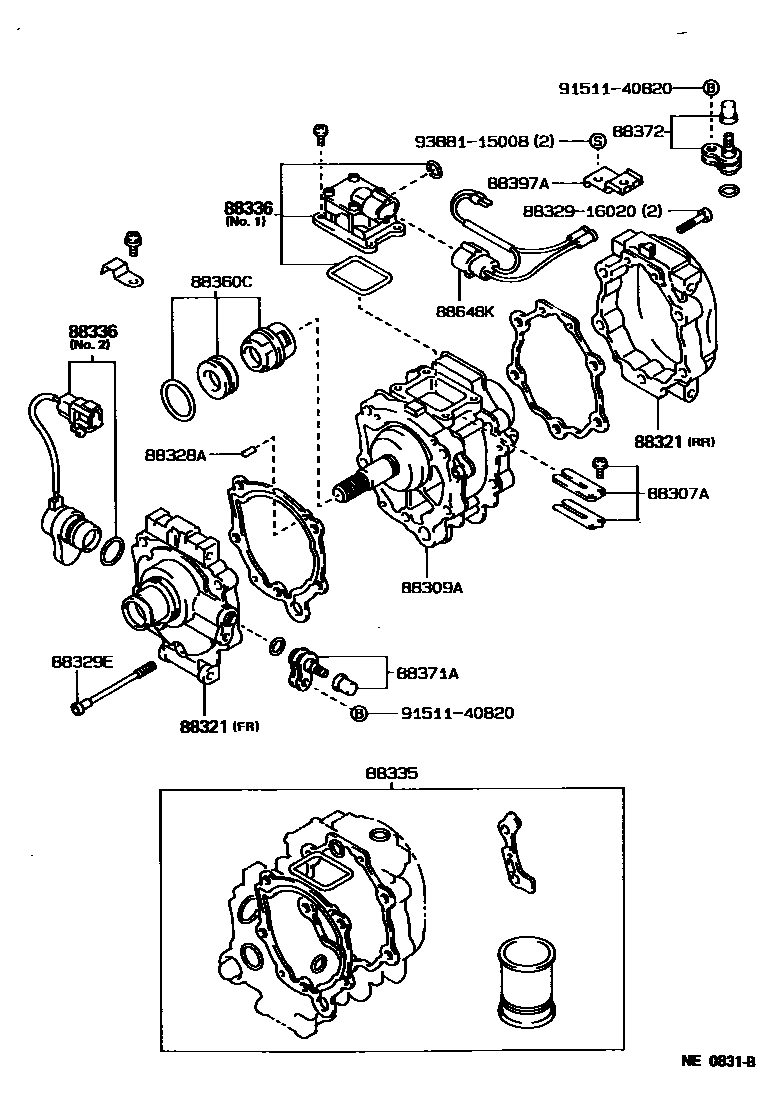

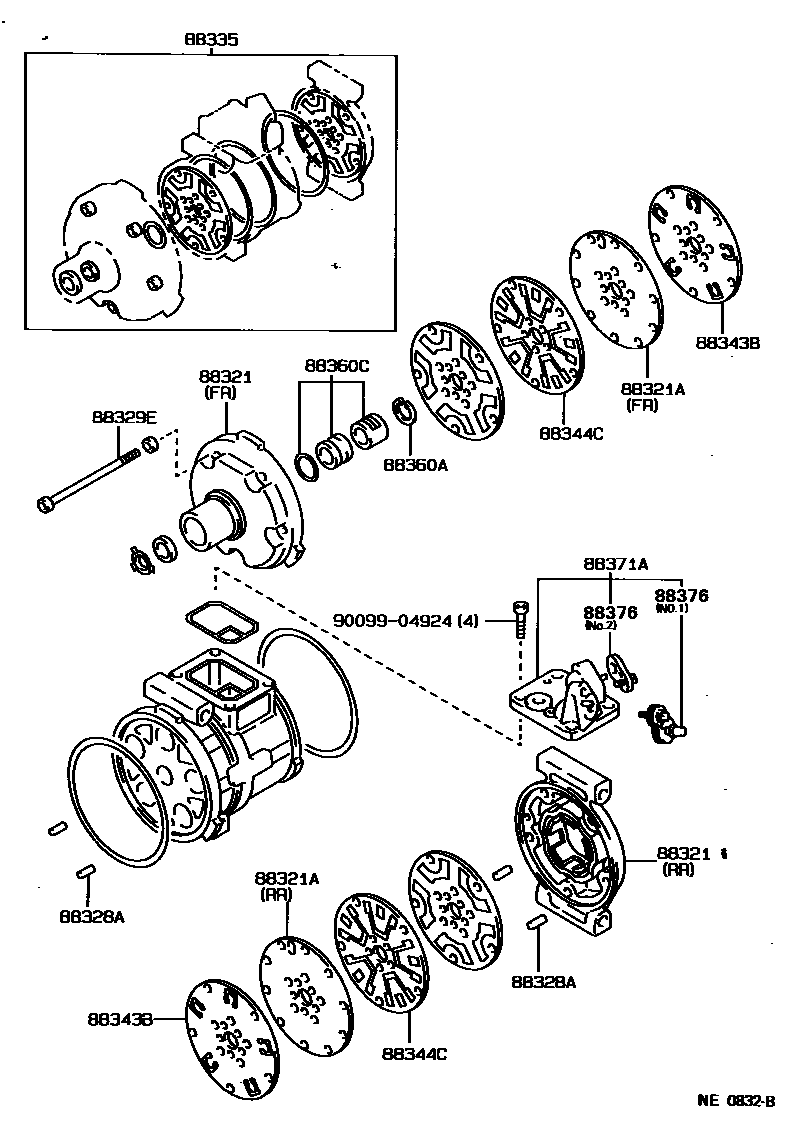

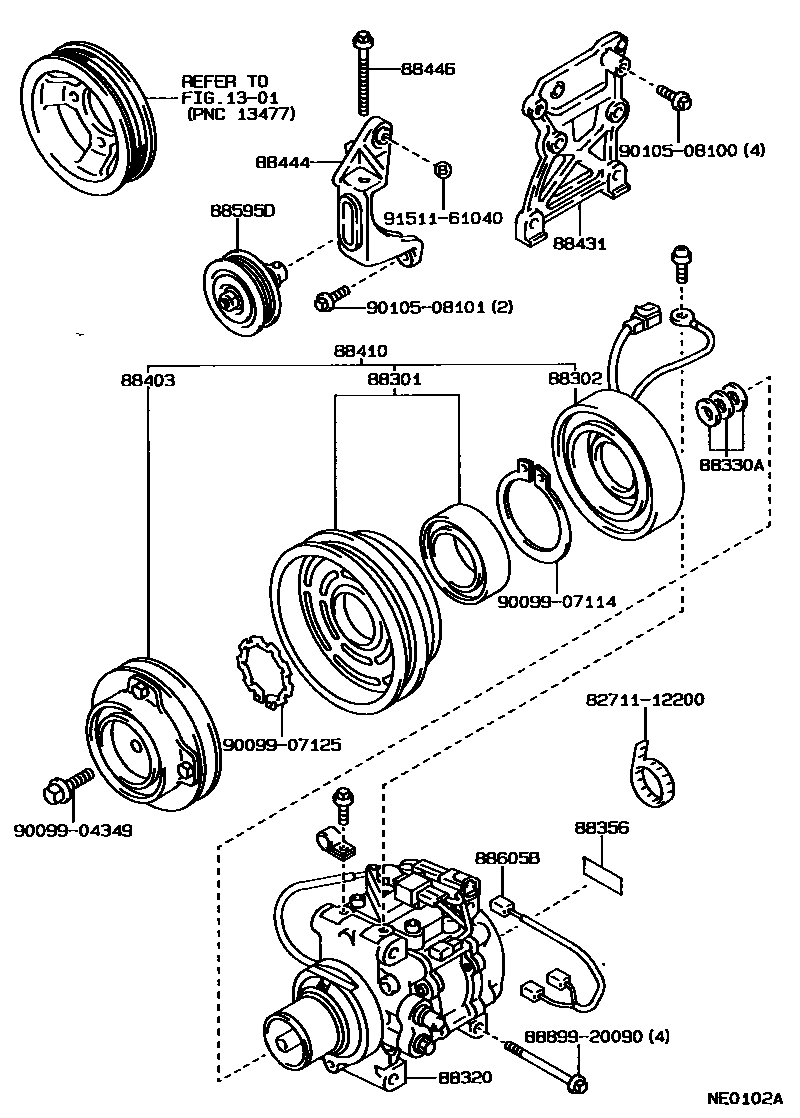

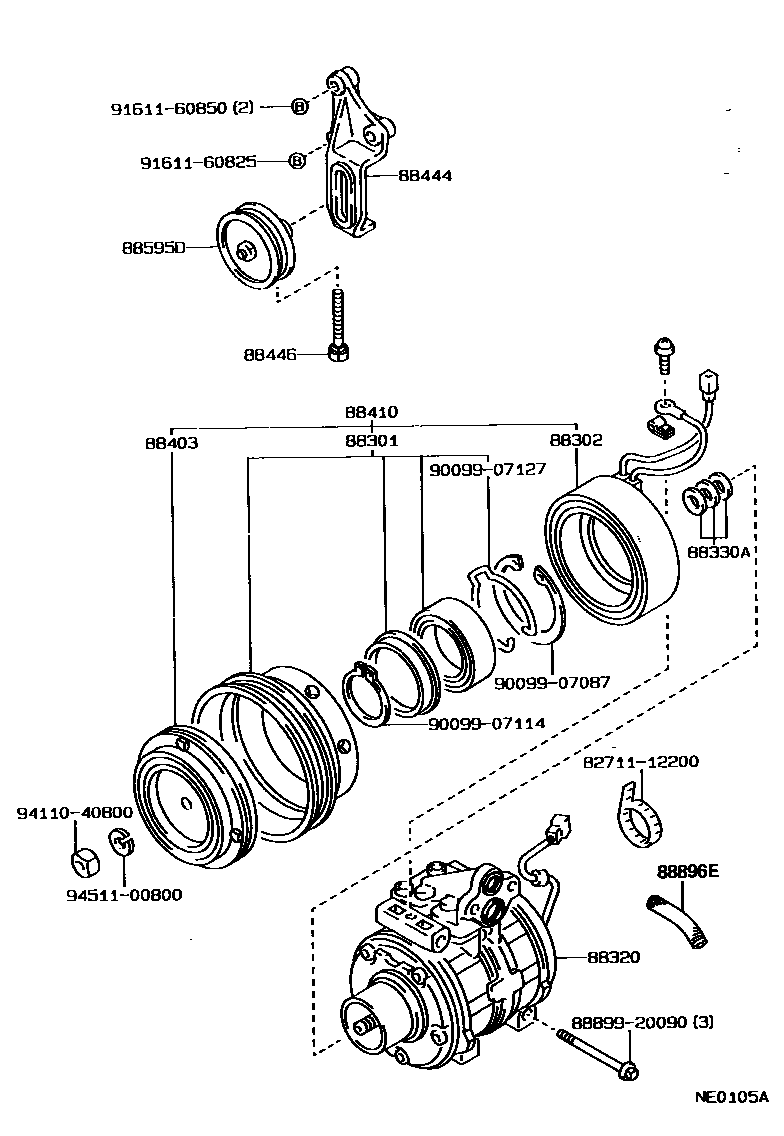

Toyota COROLLA Heating & Air Conditioning - Compressor — Figure 8719
Toyota COROLLA EPC diagram 8719, Heating & Air Conditioning - Compressor, with 7 images and 32 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 88301 | Electromagnetic clutch rotor sub-assembly | 88412-12150 · 88412-12190 · 88412-16030 · 88412-16050 · 88412-32011 |
| 88302 | Electromagnetic clutch stator sub-assembly | 88411-12141 · 88411-14050 · 88411-16020 · 88411-16021 · 88411-35020 · 88411-60030 |
| 88307A | Valve reed sub-assembly | 88307-12050 · 88307-16010 |
| 88309A | Compressor pump sub-assembly | 88309-12010 · 88309-12020 · 88309-16020 · 88309-16030 |
| 88320 | Cooler Compressor Assembly | 88320-12500 · 88320-12520 · 88320-12530 · 88320-12540 · 88320-12720 · 88320-12740 · 88320-12810 · 88320-12820 · 88320-12830 · 88320-12840 · 88320-12850 · 88320-12860 · 88320-12880 · 88320-20560 |
| 88321 | Cooler compressor cylinder head | 88321-14011 · 88321-14021 · 88321-16030 · 88321-16040 · 88322-12030 · 88322-12040 · 88322-12050 · 88322-12060 · 88322-12070 · 88322-14011 · 88322-14020 · 88322-32010 · 88322-36040 |
| 88321A | Valve sub-assembly | 88341-14010 · 88341-14020 · 88342-14010 · 88342-14020 |
| 88328A | compressor pin | 88328-10010 · 90099-08058 |
| 88329E | No. 1 compressor bolt | 88329-16010 · 90099-04370 |
| 88330A | Washer (for electromagnetic clutch) | 88335-12050 · 88335-14020 |
| 88335 | Overhaul gasket assembly | 04881-32010 · 88335-12030 · 88335-14010 · 88335-16030 · 88335-16040 · 88335-16050 |
| 88336 | compressor sensor | 88336-12050 · 88336-16010 · 88336-16020 · 88336-20020 · 88890-20080 |
| 88343B | suction valve reed | 88343-14011 · 88343-14020 |
| 88344C | Discharge valve reed | 88344-14011 · 88344-14020 |
| 88356 | Compressor warning label | 88356-12010 |
| 88360A | Compressor seal ring | 90096-90022 |
| 88360C | Shaft seal assembly | 88360-14030 · 88360-16010 · 88360-40010 |
| 88371A | suction valve | 88371-12260 · 88371-12340 · 88371-12350 · 88371-12360 · 88371-16050 · 88371-20270 · 88376-16020 |
| 88372 | Drain valve | 88372-16030 · 88376-16030 |
| 88374A | Service valve | 88374-12020 |
| 88375 | Cooler compressor repair valve cover | 88375-30270 |
| 88376 | blind cover | 88376-17020 · 88376-22020 · 88376-28010 · 88376-28020 |
| 88397A | Compressor clip | 88397-16010 |
| 88403 | Electromagnetic clutch hub sub-assembly | 88403-12030 · 88403-16010 · 88403-16011 |
| 88410 | Magnetic Clutch Assembly | 88410-10210 · 88410-12160 · 88410-12230 · 88410-12240 · 88410-12270 · 88410-12300 · 88410-12320 · 88410-12330 · 88410-12340 · 88410-12420 · 88410-16021 · 88410-16050 |
| 88431 | Compressor No. 1 mounting bracket | 88431-12370 · 88431-12380 · 88431-12390 · 88431-12410 |
| 88444 | Idler gear bracket | 88444-10031 · 88444-12040 · 88444-12050 |
| 88446 | Idler gear bolt | 88446-12030 · 88446-35010 |
| 88595D | Idler gear assembly | 88440-12170 · 88440-12190 · 88440-17010 · 88440-32030 |
| 88605B | Air conditioning wiring harness sub-assembly | 88605-1A720 |
| 88648K | Sensor wiring harness sub-assembly | 88648-12360 · 88648-12480 · 88648-16130 · 88648-16140 |
| 88896E | air conditioner cover | 88896-12150 |
