Toyota COROLLA 线束和卡夹 — Figure 8202

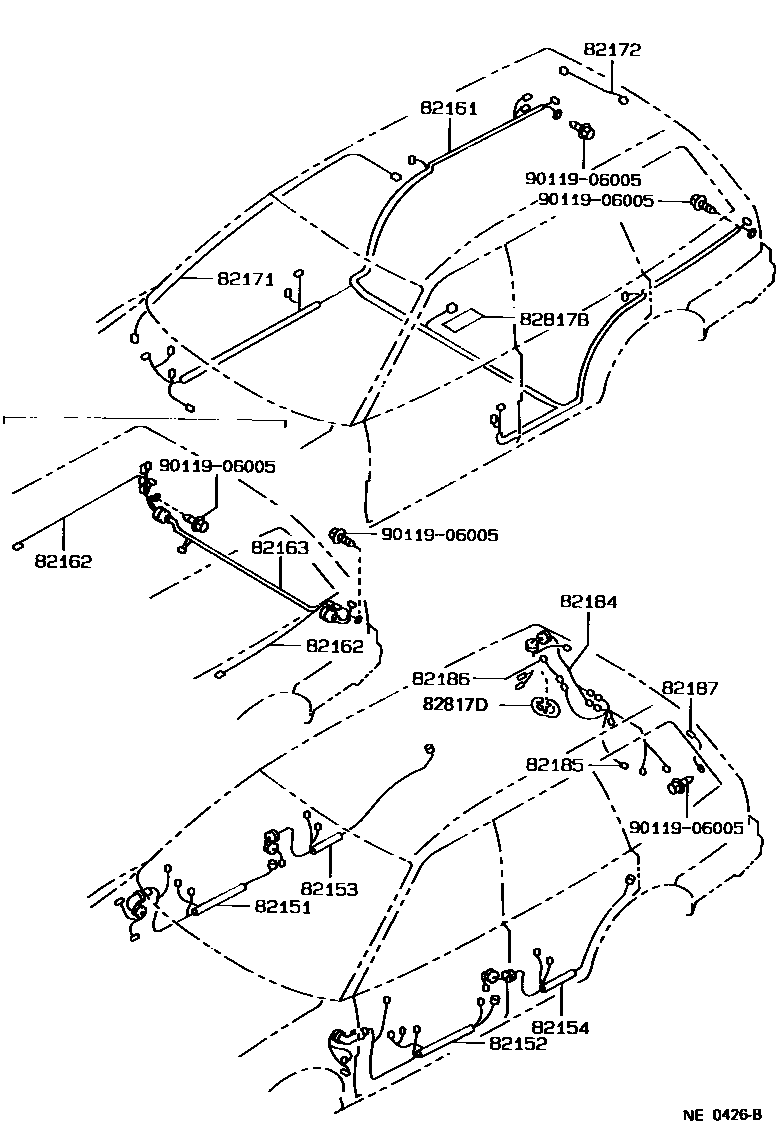

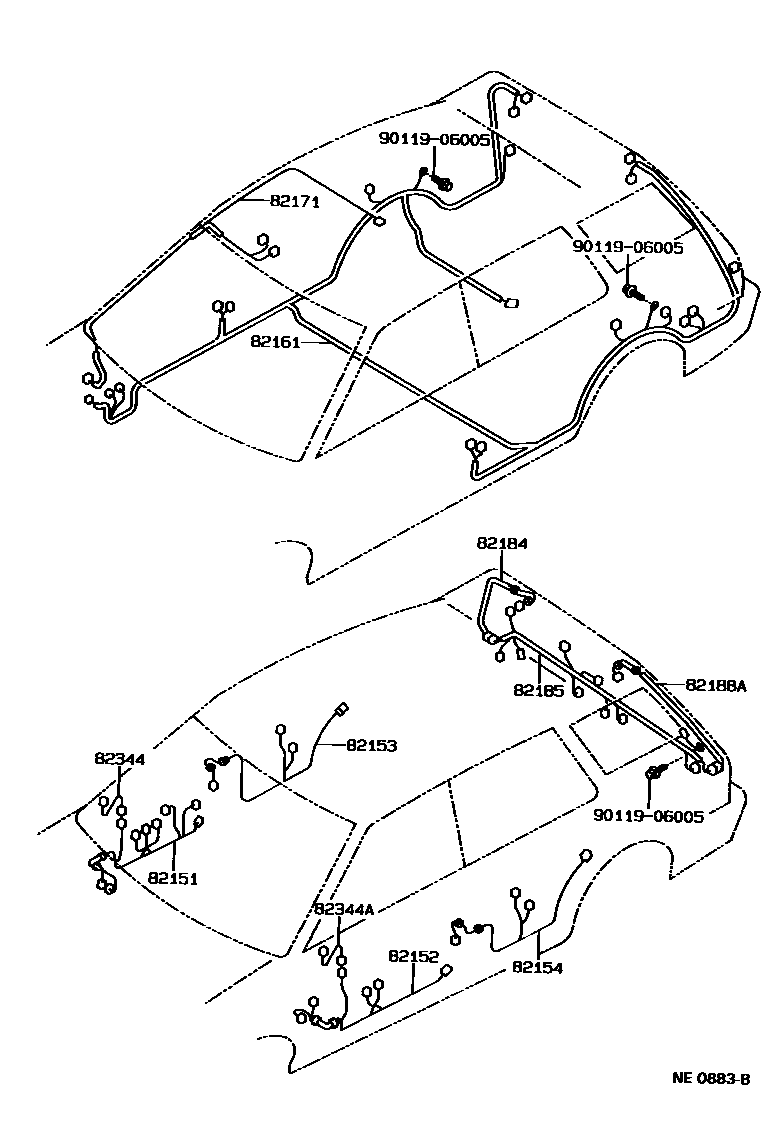

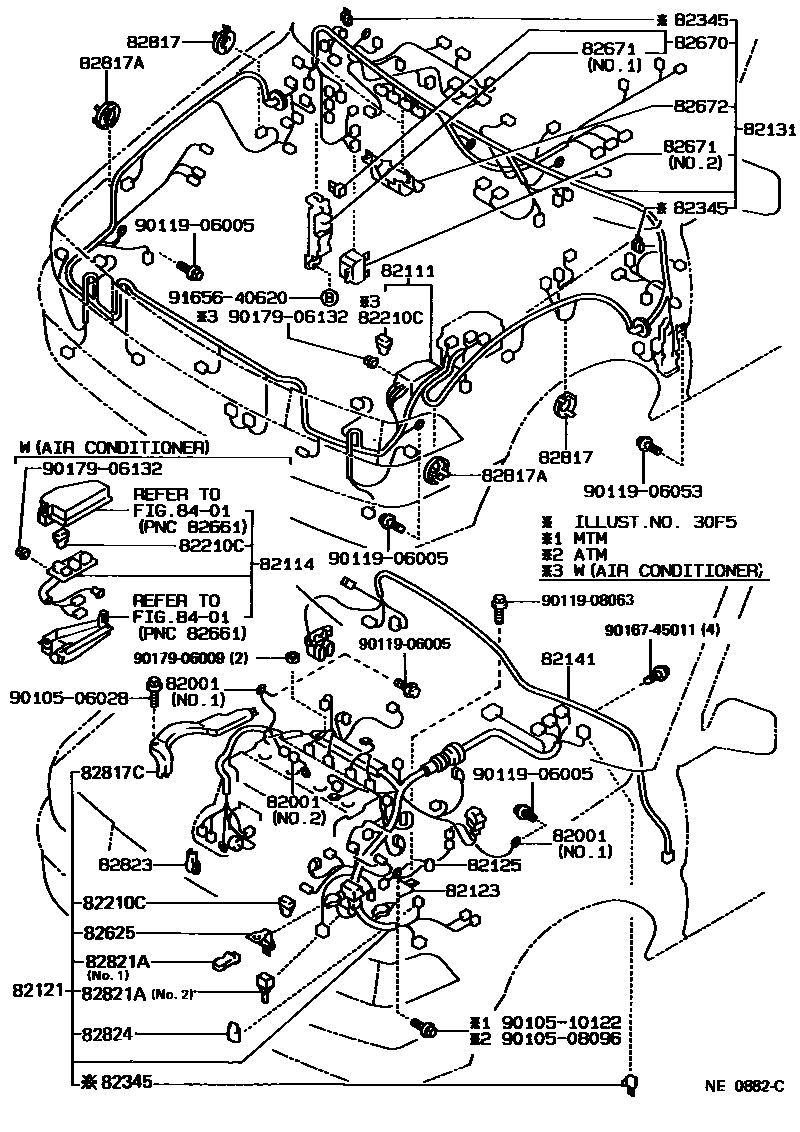

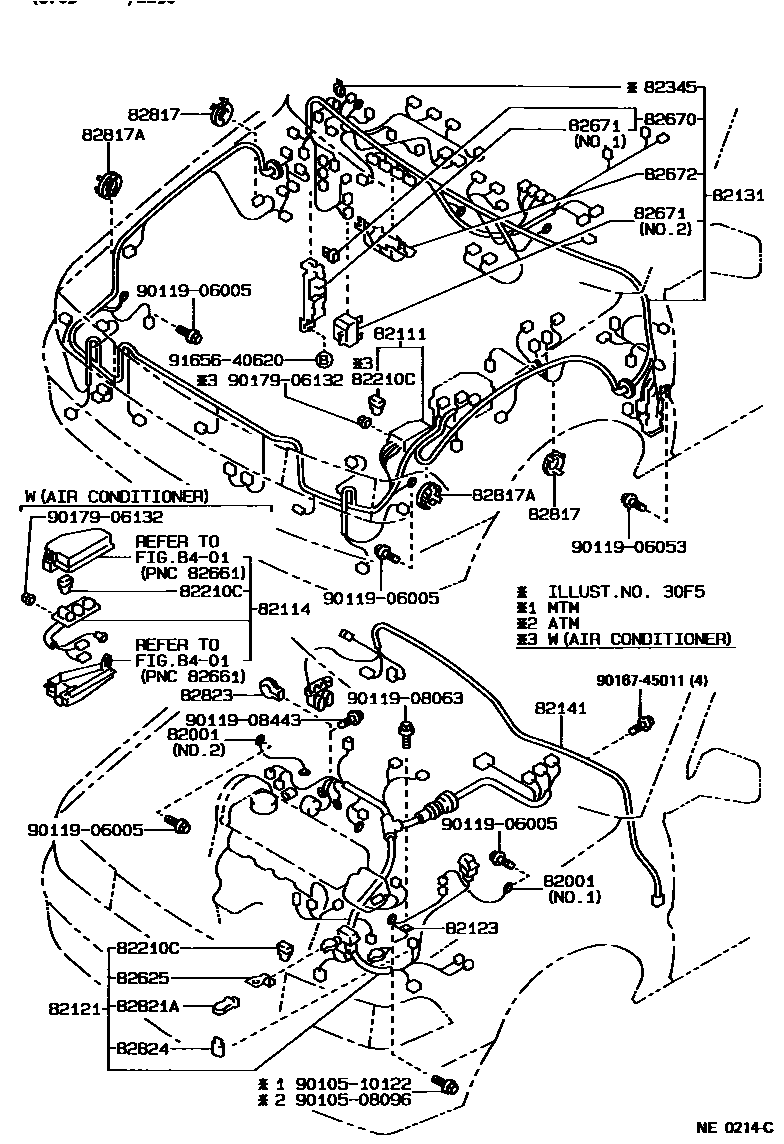

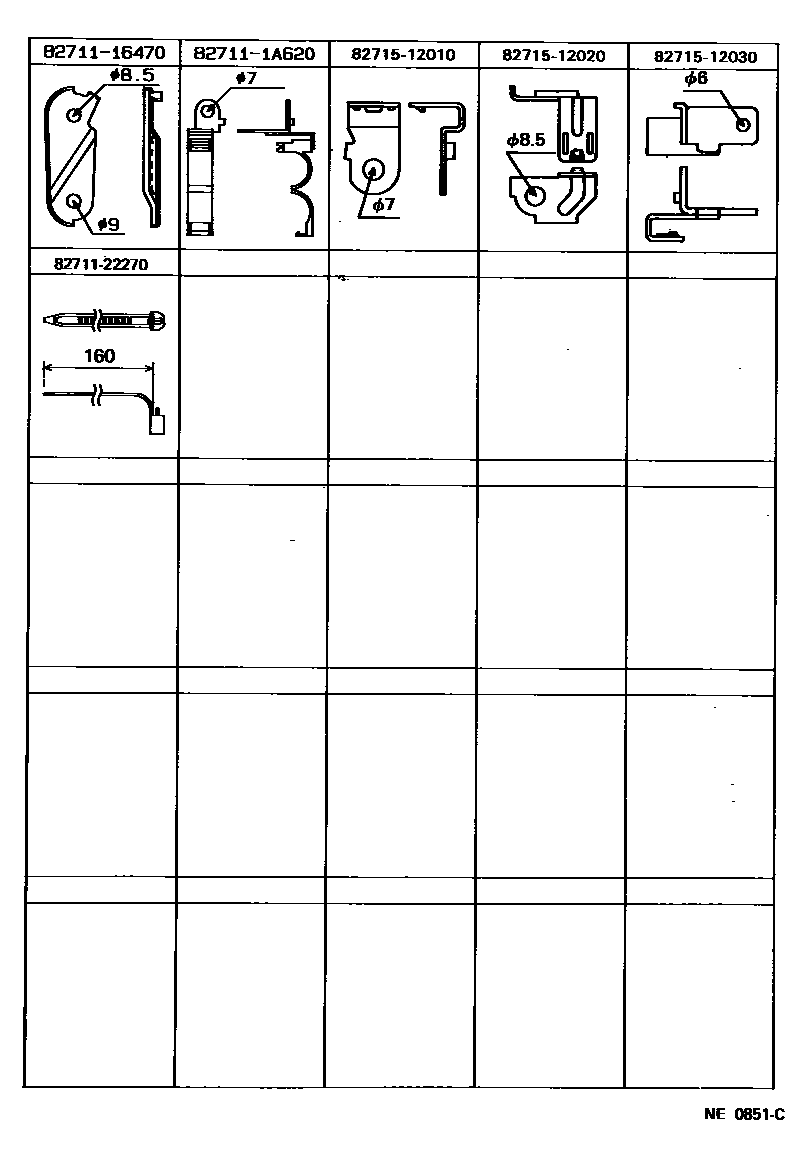

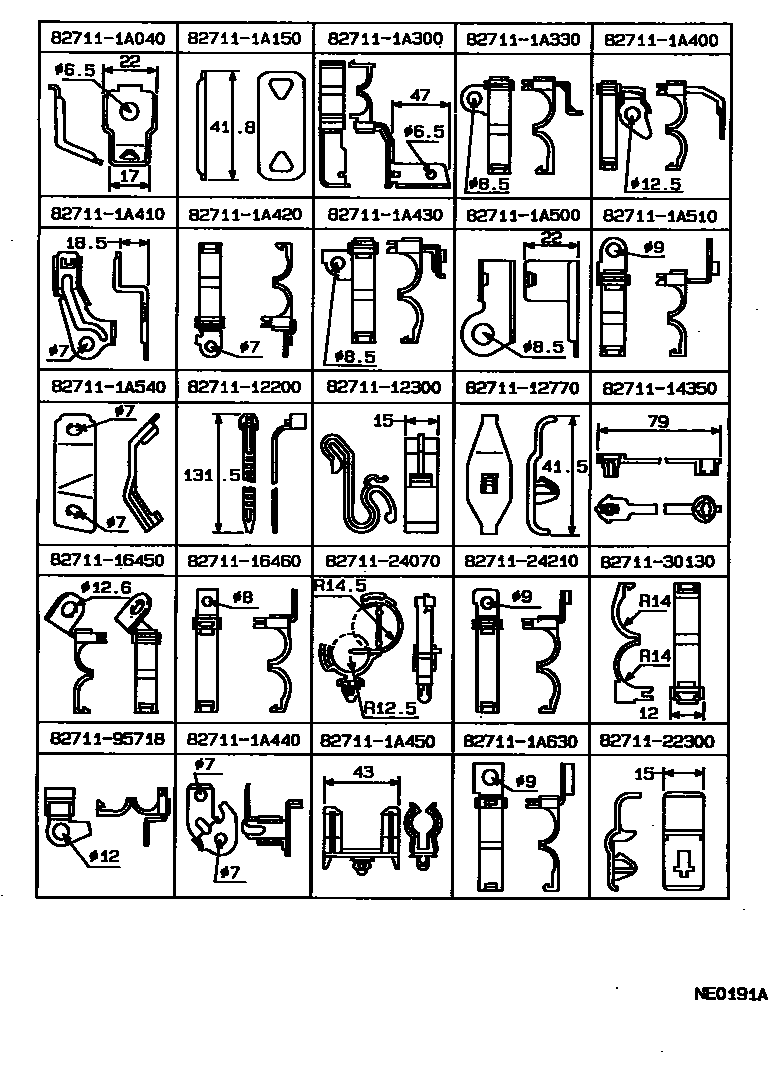

Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 14 images and 49 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07206 · 90980-07235 · 90980-07236 · 90980-07293 · 90980-07299 |
| 82011 | Brake warning system wiring harness assembly | 82011-20040 |
| 82111 | Engine room main wiring harness | 82111-1A310 · 82111-1A320 · 82111-1A330 · 82111-1A340 · 82111-1A830 · 82111-1A840 · 82111-1A841 · 82111-1A850 · 82111-1A860 |
| 82114 | Engine room wiring harness No. 4 | 82114-12040 |

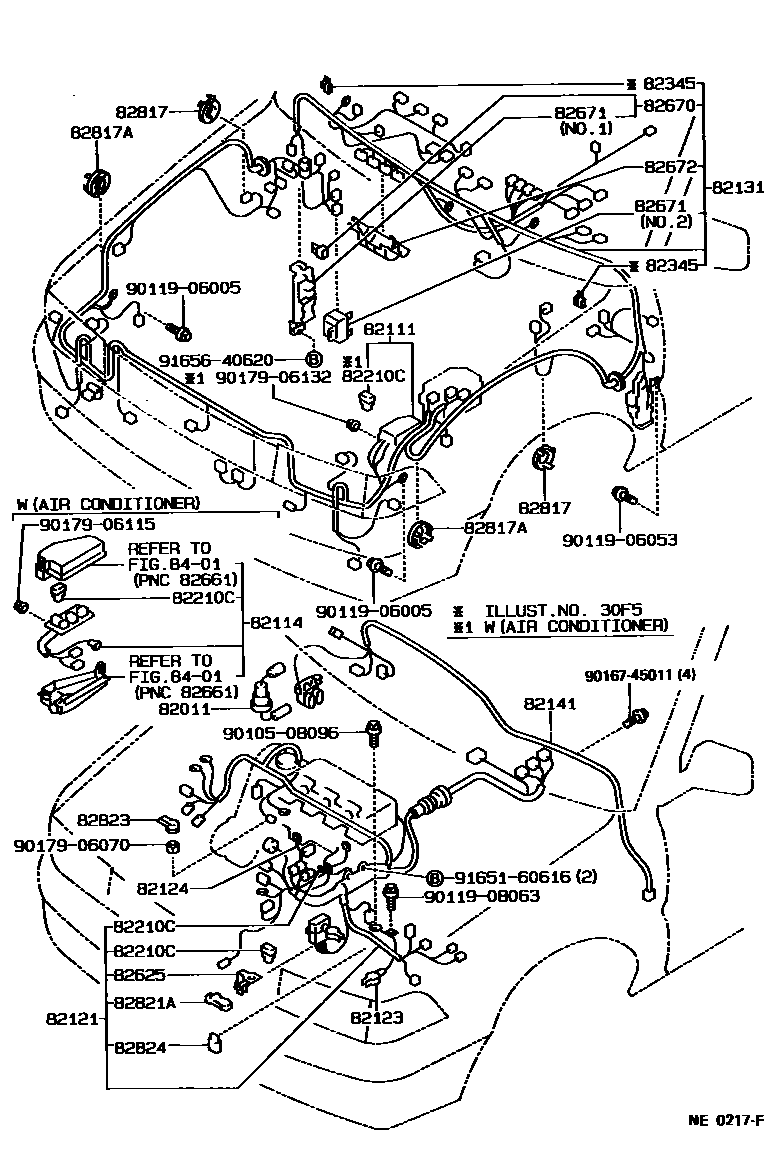

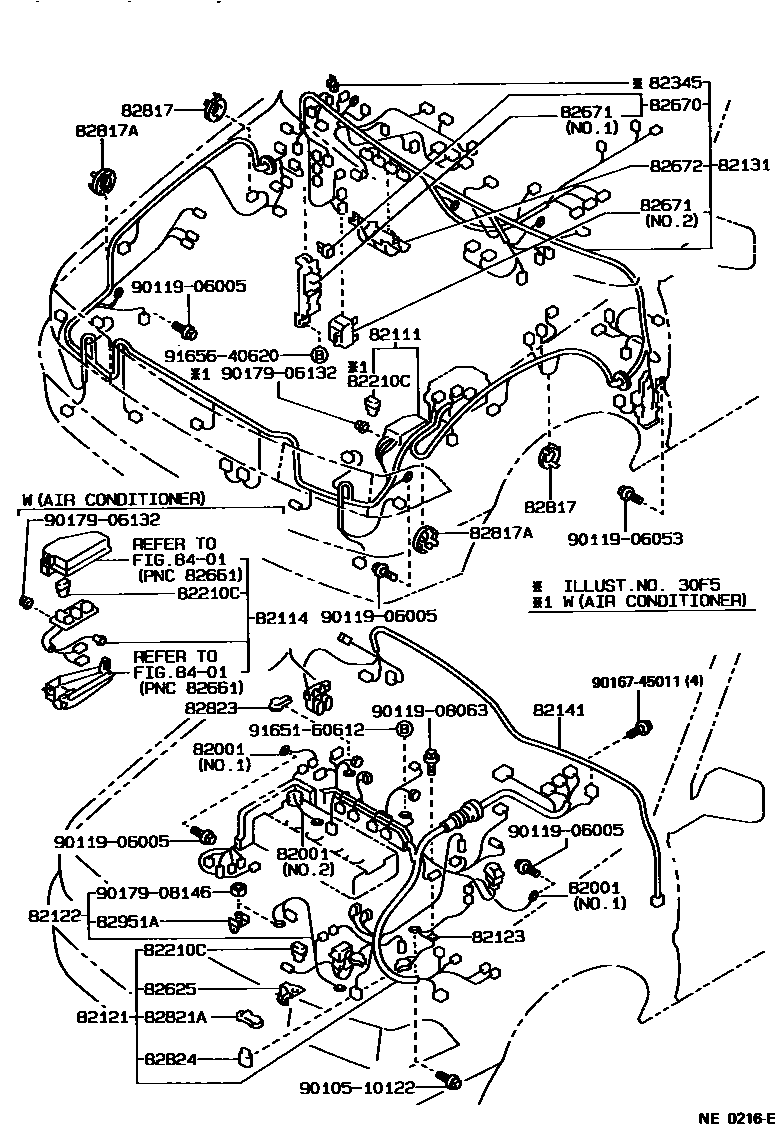

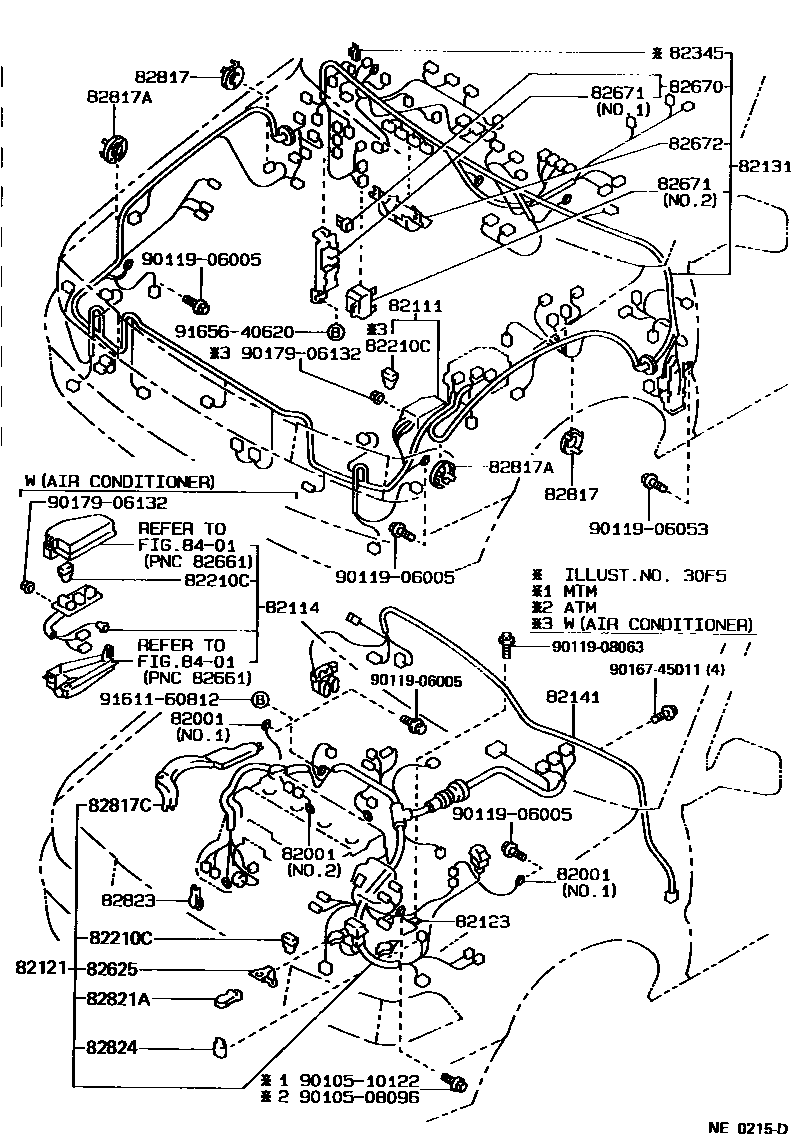

| 82121 | Engine wiring harness | 82121-1A520 · 82121-1A530 · 82121-1A540 · 82121-1A560 · 82121-1A561 · 82121-1A570 · 82121-1A571 · 82121-1A580 · 82121-1A581 · 82121-1A590 · 82121-1A600 · 82121-1A610 · 82121-1A611 · 82121-1A620 · 82121-1A621 · 82121-1A640 · 82121-1A641 · 82121-1A820 · 82121-1A821 · 82121-1A830 · 82121-1A831 · 82121-1E020 · 82121-1E021 · 82121-1E030 · 82121-1E031 · 82121-1E081 · 82121-1E730 · 82121-1E740 · 82121-1E750 · 82121-1E760 · 82121-1E770 · 82121-1E780 · 82121-1E781 · 82121-1E790 · 82121-1E800 · 82121-1E810 · 82121-1E820 · 82121-1E830 · 82121-1E840 · 82121-1E850 · 82121-1E860 · 82121-1E880 · 82121-1E890 · 82121-1H010 · 82121-1H020 |
| 82122 | Engine No. 2 wiring harness | 82122-12300 · 82122-12310 · 82122-12350 |
| 82123 | Engine No. 3 wiring harness | 82123-12130 · 82123-12140 · 82123-12150 · 82123-12160 · 82123-12170 · 82123-20020 |
| 82124 | Engine No. 4 wiring harness | 82124-12050 |
| 82125 | Transmission wiring harness | 82125-12340 |
| 82131 | Front panel wiring harness | 82131-13170 · 82131-13171 · 82131-13330 · 82131-1E020 · 82131-1E021 · 82131-1E030 · 82131-1E031 · 82131-1E040 · 82131-1E041 · 82131-1E060 · 82131-1E061 · 82131-1E062 · 82131-1E440 · 82131-1E441 · 82131-1E560 · 82131-1E561 · 82131-1E570 · 82131-1E571 · 82131-1K230 · 82131-1K231 · 82131-1K240 · 82131-1K250 · 82131-1K260 · 82131-1K270 · 82131-1K280 · 82131-1K290 · 82131-1K300 |
| 82141 | Dashboard wiring harness | 82141-12010 · 82141-12011 · 82141-12020 · 82141-12070 · 82141-12080 · 82141-12610 |
| 82151 | Right front door wiring harness | 82151-12260 · 82151-12270 · 82151-12280 · 82151-12290 · 82151-12300 · 82151-12330 · 82151-12340 · 82151-12600 · 82151-12610 · 82151-12650 · 82151-12740 · 82151-12750 · 82151-12760 |
| 82152 | Left front door wiring harness | 82152-12170 · 82152-12190 · 82152-12200 · 82152-12210 · 82152-12240 · 82152-12250 · 82152-12260 · 82152-12270 · 82152-12400 · 82152-12510 · 82152-12530 · 82152-12650 · 82152-12660 · 82152-12670 · 82152-12700 · 82152-12710 · 82152-12760 |
| 82153 | Rear door wiring harness No. 1 | 82153-12070 · 82153-12080 · 82153-12140 · 82153-12150 |
| 82154 | Rear door wiring harness No. 2 | 82154-12060 · 82154-12070 · 82154-12140 · 82154-12150 |
| 82161 | floor wiring harness | 82161-13020 · 82161-13030 · 82161-13110 · 82161-13120 · 82161-13130 · 82161-13140 · 82161-13150 · 82161-13160 · 82161-13170 · 82161-13180 · 82161-13220 · 82161-13330 · 82161-13340 · 82161-13390 · 82161-13480 · 82161-13510 · 82161-13520 · 82161-13540 · 82161-13560 · 82161-13570 · 82161-13580 · 82161-13590 · 82161-1A100 · 82161-1A110 · 82161-1A130 · 82161-1A140 · 82161-1A260 · 82161-1A270 · 82161-1A300 · 82161-1A620 · 82161-1A680 · 82161-1A690 · 82161-1A720 · 82161-1A730 · 82161-1A780 · 82161-1A790 · 82161-1A820 · 82161-1A830 · 82161-1A840 · 82161-1A841 · 82161-1A850 · 82161-1A851 · 82161-1E010 · 82161-1E060 · 82161-1E200 · 82161-1E210 · 82161-1E220 · 82161-1E221 · 82161-1E250 · 82161-1E260 · 82161-1E480 · 82161-1E490 · 82161-1E530 · 82161-1E540 · 82161-1E550 · 82161-1E560 · 82161-1E570 · 82161-1E580 · 82161-1E760 · 82161-1E770 · 82161-1E780 · 82161-1E830 · 82161-1H260 · 82161-1H280 · 82161-1H320 · 82161-1H350 · 82161-1H360 · 82161-1H401 · 82161-1H421 · 82161-1H620 · 82161-1H630 · 82161-1K300 |
| 82162 | Floor wiring harness No. 2 | 82162-13010 · 82162-13020 |
| 82163 | Floor wiring harness No. 3 | 82163-13020 · 82163-13030 · 82163-13100 |

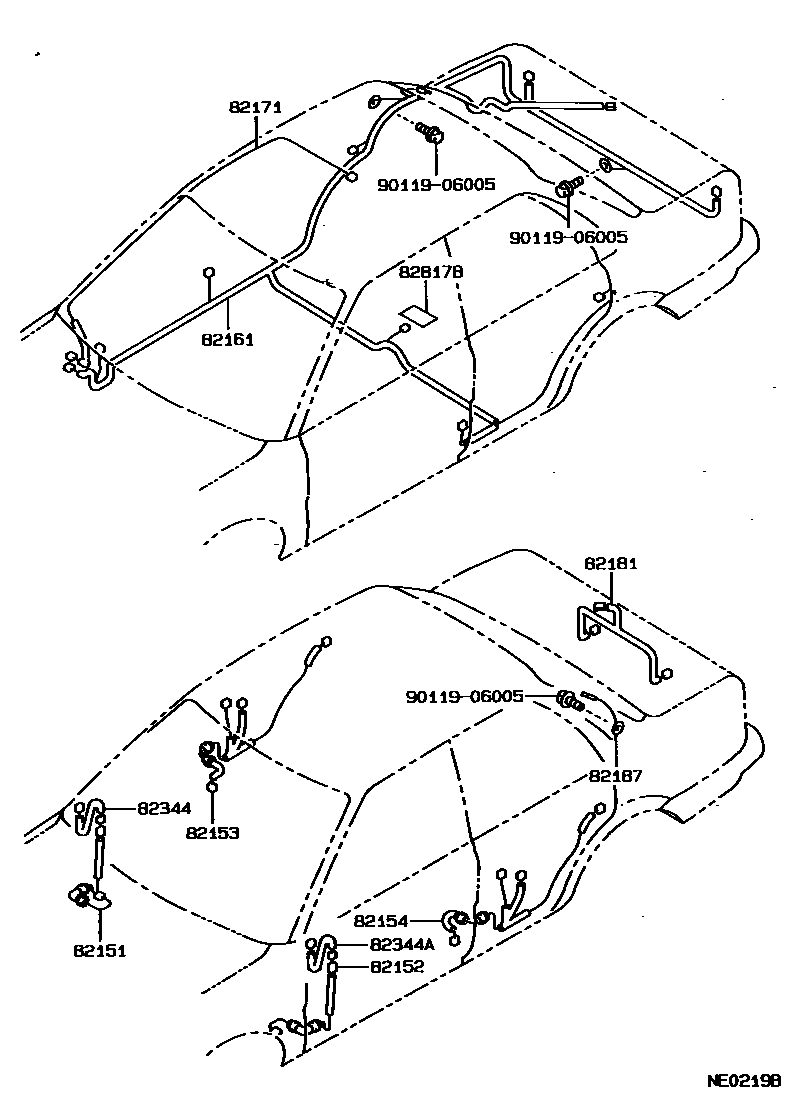

| 82171 | Roof No. 1 wiring harness | 82171-12140 · 82171-12150 · 82171-12160 · 82171-12170 · 82171-12180 · 82171-12190 · 82171-12200 · 82171-12210 · 82171-12270 · 82171-12280 · 82171-12290 · 82171-12300 · 82171-12320 · 82171-12330 · 82171-12340 · 82171-12350 · 82171-12360 · 82171-12370 · 82171-12380 · 82171-12390 · 82171-12400 · 82171-12410 · 82171-12420 · 82171-12430 · 82171-13010 · 82171-13011 · 82171-13020 · 82171-13021 |
| 82172 | Roof No. 2 wiring harness | 82172-13010 |
| 82181 | Luggage No. 1 wiring harness | 82181-12110 · 82181-12111 · 82181-12120 · 82181-12140 · 82181-12150 |

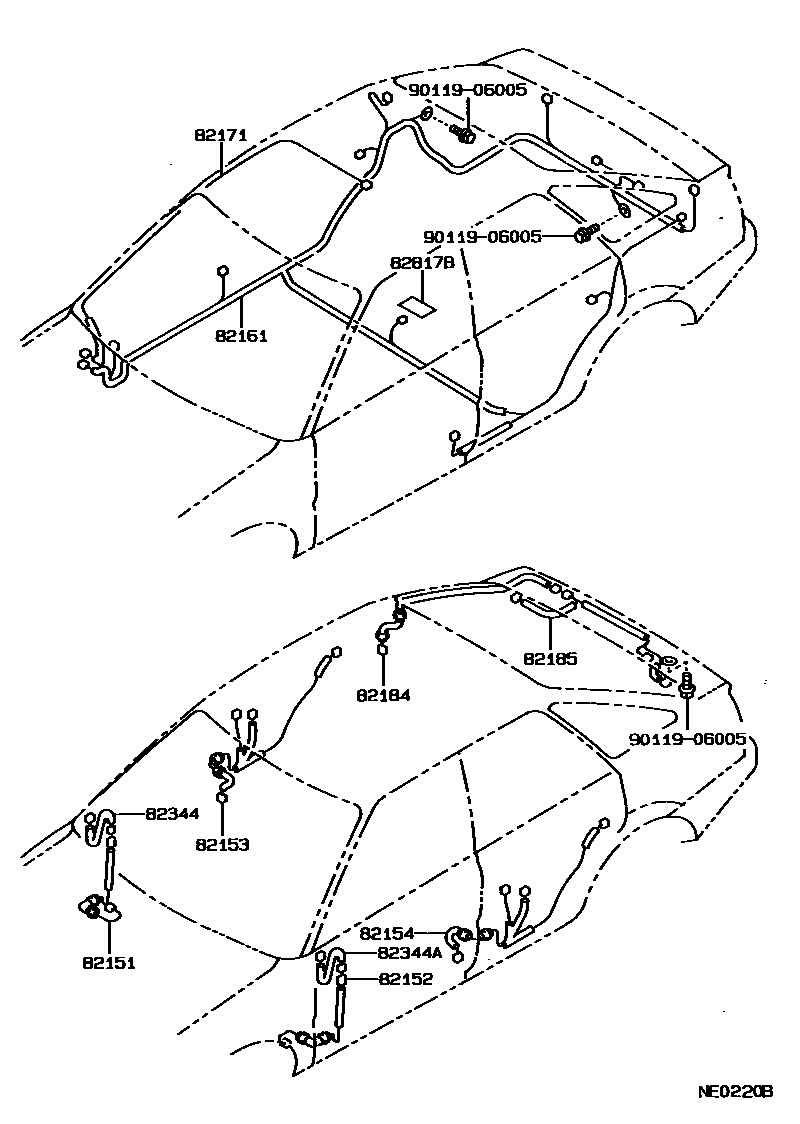

| 82184 | Rear door No. 1 wiring harness | 82184-12200 · 82184-12210 · 82184-12260 · 82184-12270 · 82184-12280 · 82184-12330 · 82184-12340 · 82184-12390 · 82184-13020 · 82184-13030 · 82184-13041 · 82184-13051 · 82184-13060 · 82184-13070 |
| 82185 | Rear door wiring harness No. 2 | 82185-12250 · 82185-12260 · 82185-12280 · 82185-12350 · 82185-12360 · 82185-12380 · 82185-12390 · 82185-12400 · 82185-12410 · 82185-12420 · 82185-12430 · 82185-13010 · 82185-13041 · 82185-13050 · 82185-13051 · 82185-13060 · 82185-13070 |
| 82186 | Rear window wiring harness No. 1 | 82186-13010 |
| 82187 | Rear window wiring harness No. 2 | 82187-12130 · 82187-13010 |
| 82188A | Rear door No. 3 wiring harness | 82188-12010 · 82188-12020 |
| 82210C | fuse | 90982-08188 · 90982-08189 · 90982-08190 · 90982-08203 · 90982-08206 · 90982-08223 · 90982-08246 · 90982-08253 |
| 82344 | Right rearview mirror wiring harness | 82344-12010 |
| 82344A | Left rearview mirror wiring harness | 82344-12010 |

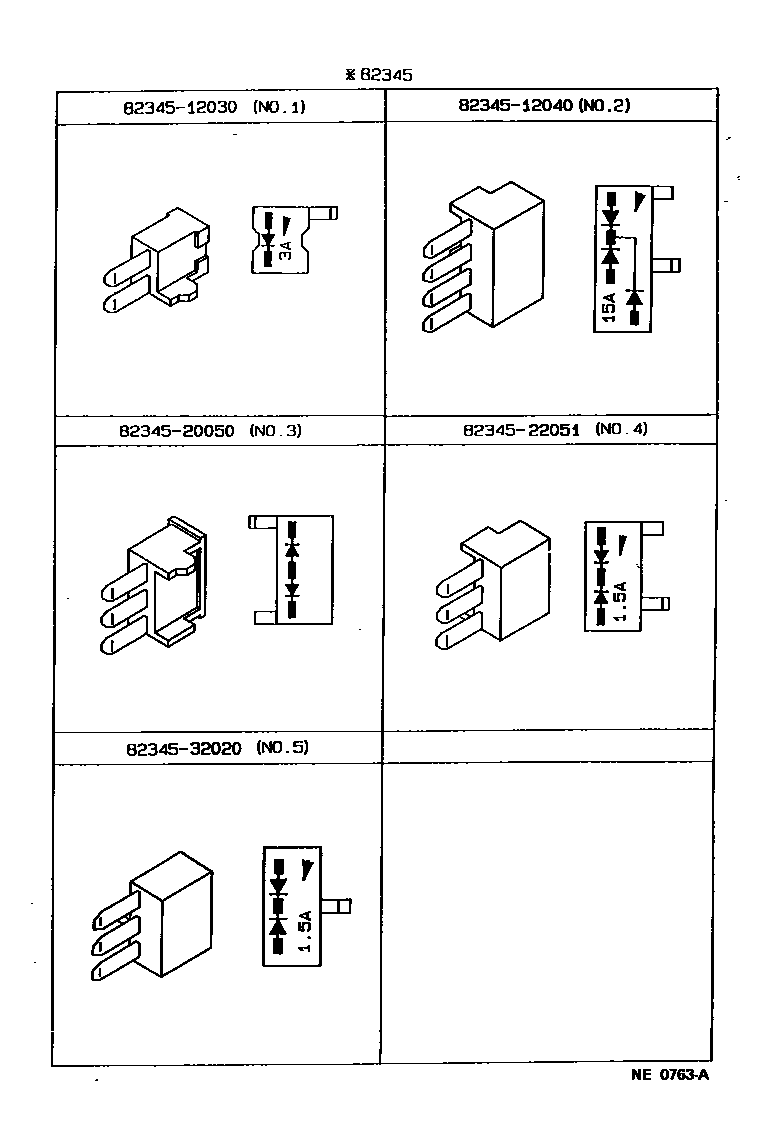

| 82345 | diode | 82345-12030 · 82345-12040 · 82345-20050 · 82345-22051 · 82345-32020 |
| 82625 | Fuse terminal | 82625-12010 · 82625-12020 · 82625-12030 · 82625-12060 |
| 82670 | No. 1 junction box assembly | 82670-12090 · 82670-12120 |
| 82671 | junction box | 82671-12030 · 82671-12070 |
| 82672 | Junction box cover | 82672-12080 · 82672-12081 · 82672-12110 · 82672-12111 · 82672-12180 · 82672-12190 |
| 82817 | No. 1 wire harness protection device | 82817-14350 |
| 82817A | No. 2 wire harness protection device | 82817-32010 |
| 82817B | No. 3 wire harness protection device | 82817-12140 · 82817-16100 |
| 82817C | No. 4 wire harness protection device | 82817-12700 |
| 82817D | No. 5 wire harness protection device | 82817-13040 |
| 82821A | Connector cover | 82821-12180 · 82821-12190 · 82821-12230 · 82821-12260 |
| 82823 | No. 1 terminal cover | 82823-20040 · 82823-22050 |
| 82824 | Harness connector | 82824-32030 |
| 82951A | Terminal holder | 82951-17010 · 82951-17011 |

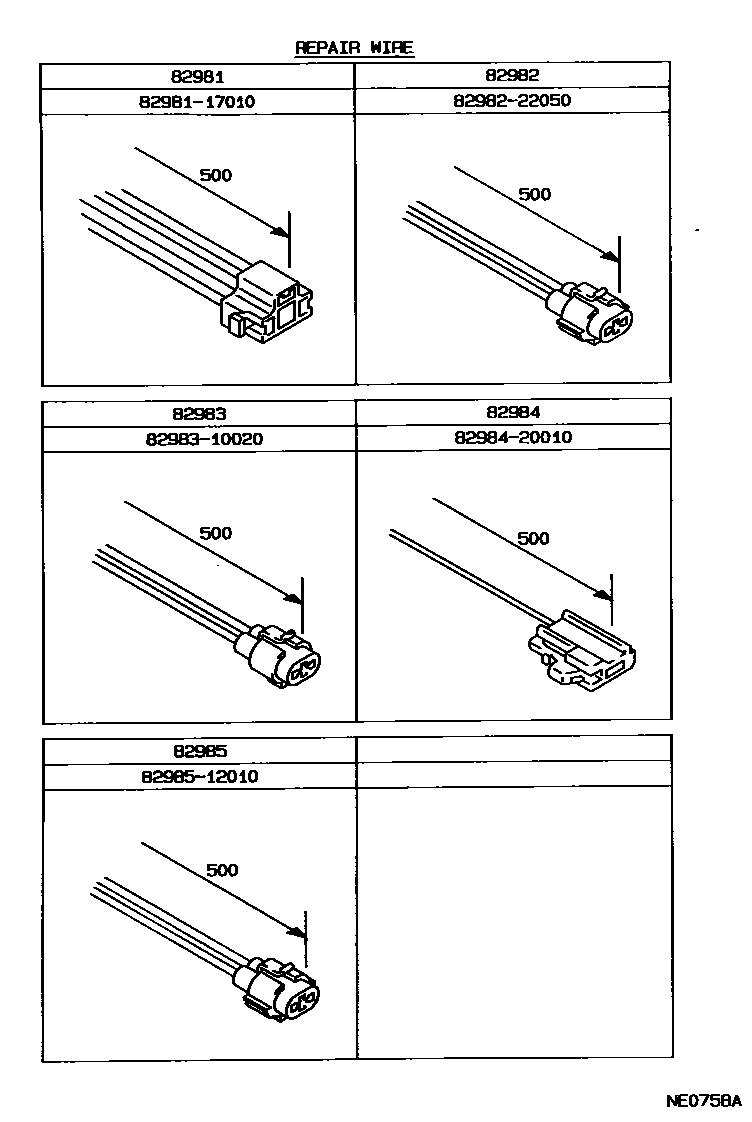

| 82981 | Headlight repair line | 82981-17010 |
| 82982 | Width light repair line | 82982-14030 · 82982-22050 |
| 82983 | Front turn signal lamp repair line | 82983-10020 |
| 82984 | Speaker repair line | 82984-20010 |
| 82985 | Side turn signal lamp repair line | 82985-12010 |

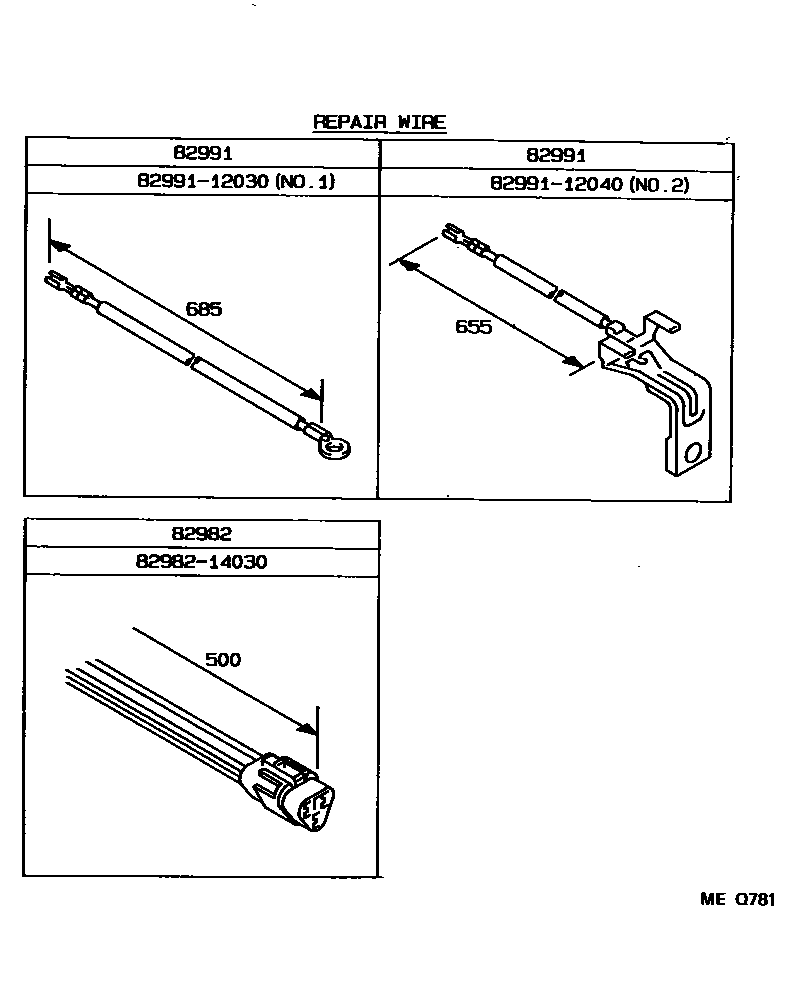

| 82991 | Fuse repair line | 82991-12030 · 82991-12040 |
