Toyota COROLLA Headlamp — Figure 8101

Toyota COROLLA EPC diagram 8101, Headlamp, with 2 images and 8 PNC and OE references.

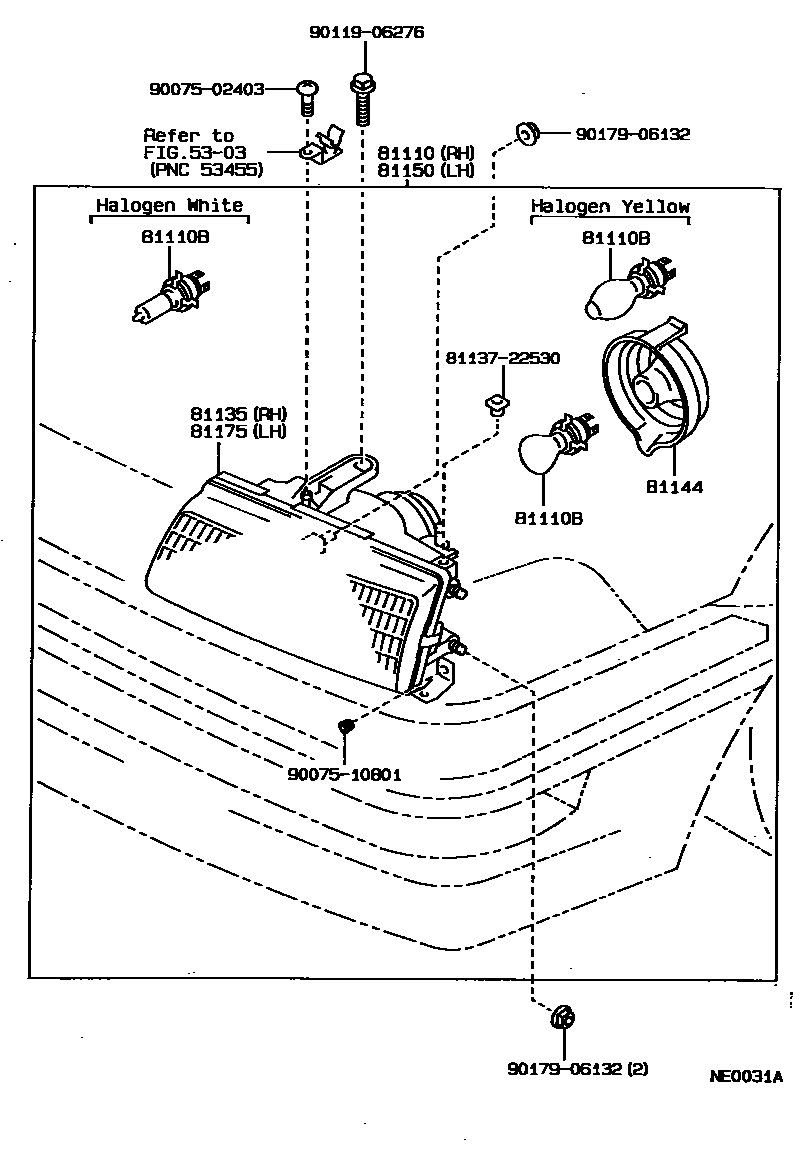

Toyota COROLLA Headlamp EPC diagram — NE0031A
Headlamp — NE0031A (198705 – 999999)

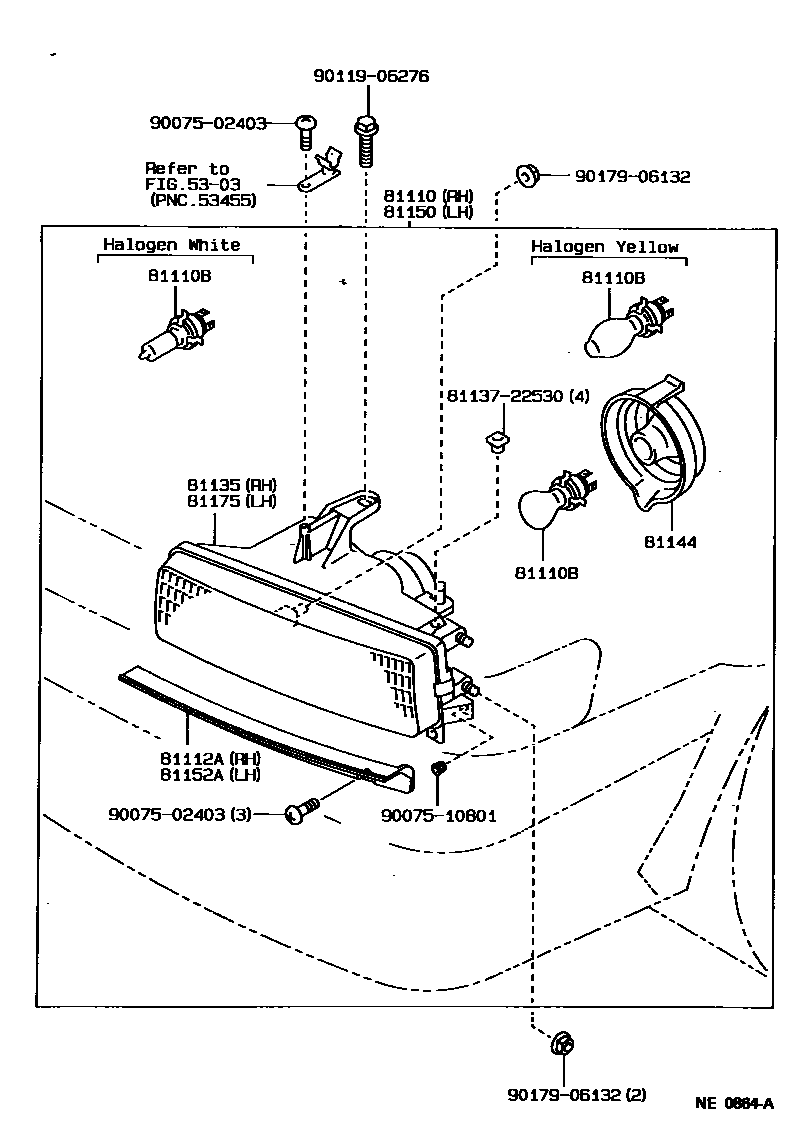

Toyota COROLLA Headlamp EPC diagram — NE0864A
Headlamp — NE0864A (198705 – 999999)

PNC and OE references

PNCPart nameOE numbers
81110Right headlight assembly81110-1A600 · 81110-1A610 · 81110-1A620 · 81110-1A621 · 81110-1A630 · 81110-1A640 · 81110-1A650 · 81110-1A651 · 81110-1A671 · 81110-1A681 · 81110-1A700 · 81110-1A710 · 81110-1A720 · 81110-1A730 · 81110-1A740 · 81110-1A850 · 81110-1A860 · 81110-1A870 · 81110-1A880 · 81110-1A890 · 81110-1E010 · 81110-1E140
81110BBulb (for headlight No. 1)90981-13013 · 90981-13015 · 90981-13016 · 90981-13022
81112ARight headlight frame81116-1A680 · 81116-1A681 · 81116-1A850
81135Right headlight assembly assembly81130-1A590 · 81130-1A610 · 81130-1A620 · 81130-1A621 · 81130-1A630 · 81130-1A640 · 81130-1A671 · 81130-1A680 · 81130-1A681 · 81130-1A700 · 81130-1A710 · 81130-1A720 · 81130-1A730 · 81130-1E040
81144No. 1 headlight cover81139-20730
81150Left headlight assembly81160-1A600 · 81160-1A610 · 81160-1A620 · 81160-1A621 · 81160-1A630 · 81160-1A640 · 81160-1A650 · 81160-1A651 · 81160-1A671 · 81160-1A681 · 81160-1A700 · 81160-1A710 · 81160-1A720 · 81160-1A730 · 81160-1A740 · 81160-1A850 · 81160-1A860 · 81160-1A870 · 81160-1A880 · 81160-1A890 · 81160-1E010 · 81160-1E140
81152ALeft headlight frame81156-1A680 · 81156-1A681 · 81156-1A850
81175Left headlight assembly assembly81170-1A590 · 81170-1A610 · 81170-1A620 · 81170-1A621 · 81170-1A630 · 81170-1A640 · 81170-1A671 · 81170-1A680 · 81170-1A681 · 81170-1A700 · 81170-1A710 · 81170-1A720 · 81170-1A730 · 81170-1E040
