Toyota COROLLA 速度表从动齿轮(MTM) — Figure 3304

Toyota COROLLA EPC diagram 3304, 速度表从动齿轮(MTM), with 3 images and 6 PNC and OE references.

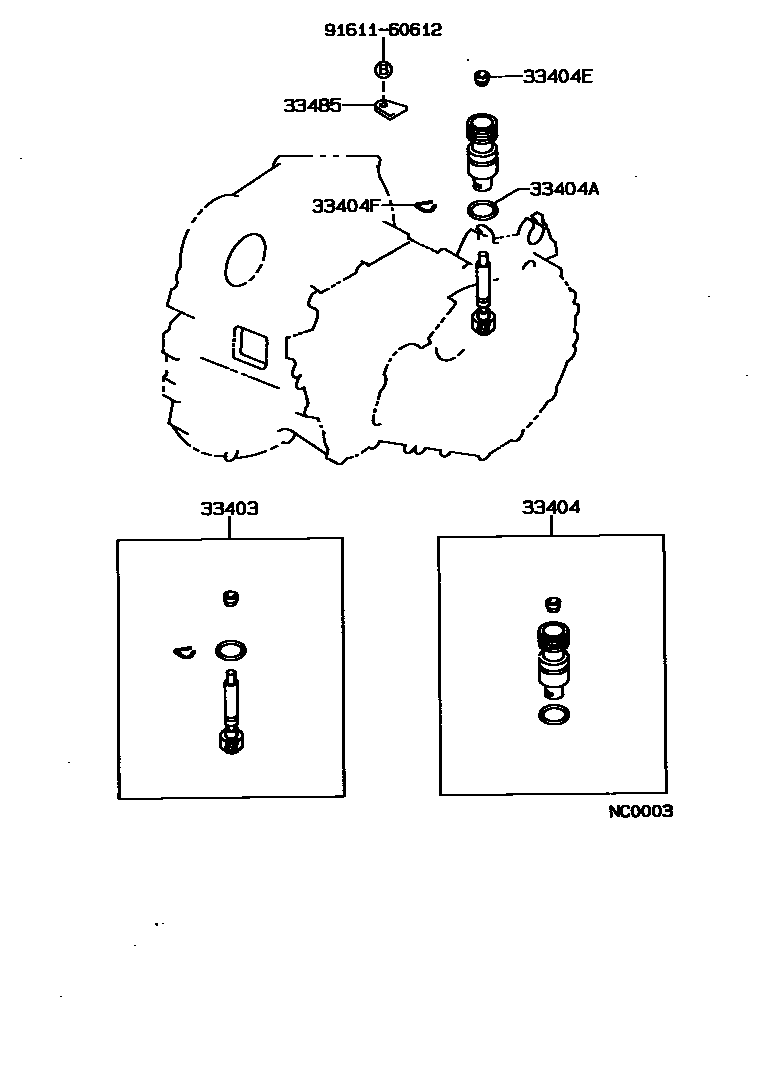

Toyota COROLLA 速度表从动齿轮(MTM) EPC diagram — NC0003
速度表从动齿轮(MTM) — NC0003 (198705 – 999999)

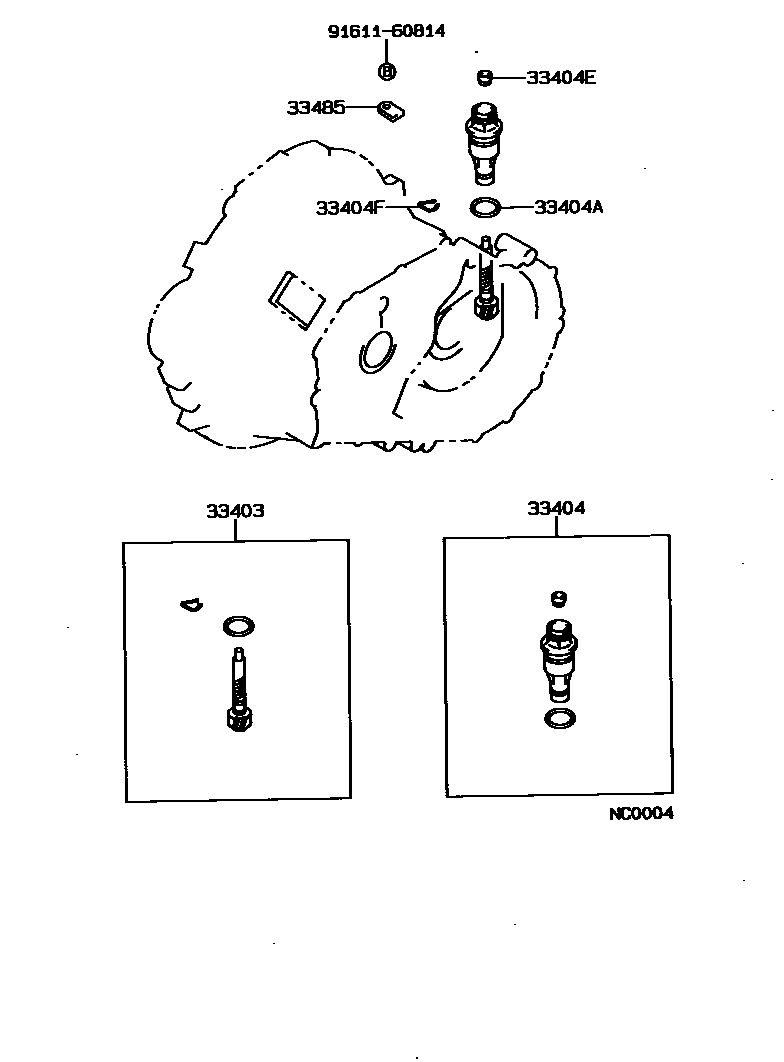

Toyota COROLLA 速度表从动齿轮(MTM) EPC diagram — NC0004
速度表从动齿轮(MTM) — NC0004 (198705 – 999999)

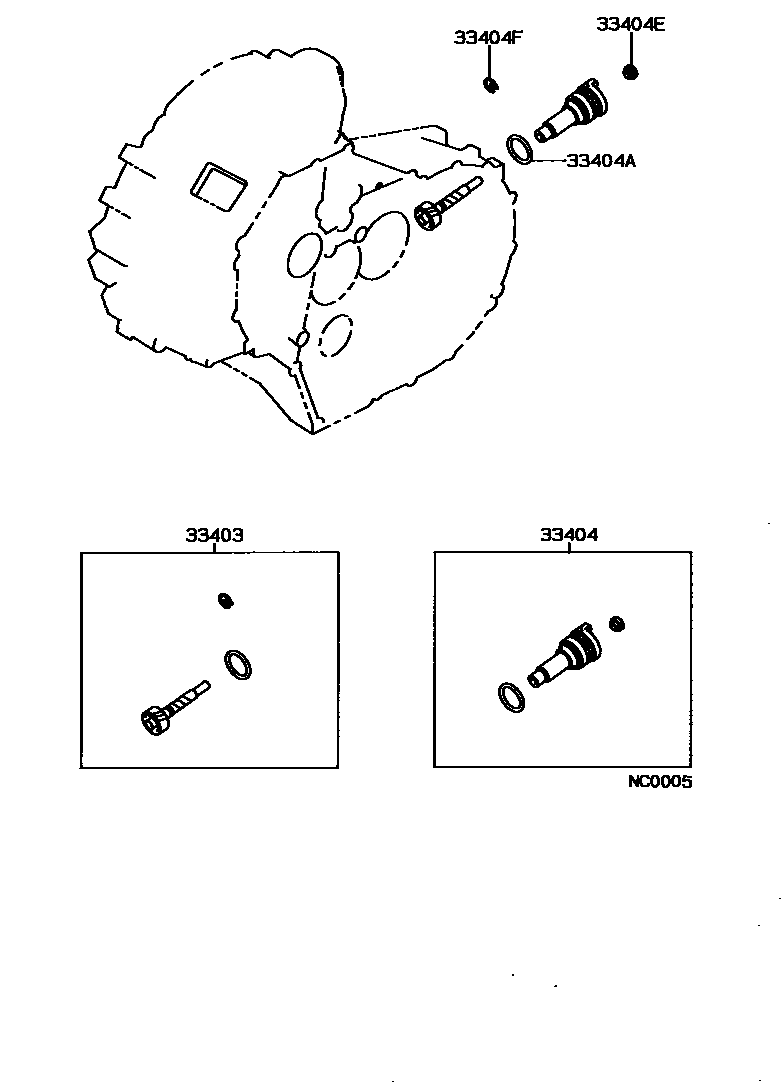

Toyota COROLLA 速度表从动齿轮(MTM) EPC diagram — NC0005
速度表从动齿轮(MTM) — NC0005 (198710 – 999999)

PNC and OE references

PNCPart nameOE numbers
33403Speedometer driven gear sub-assembly (MTM)33403-12080 · 33403-19285 · 33403-19295 · 33403-19385 · 33403-19405 · 33403-39115
33404Speedometer shaft sleeve sub-assembly (MTM)33404-12030 · 33404-16010 · 33404-17010
33404AO-ring (for manual transmission speedometer shaft sleeve)96711-24018 · 96711-24030 · 96721-24030
33404EOil seal (for manual transmission speedometer shaft sleeve)90310-09001 · 90310-09003
33404FClamp (for manual transmission speedometer shaft sleeve)90468-12005
33485Speedometer sleeve locking plate (MTM)33485-14010 · 33485-30020
