Toyota COROLLA 暖风和空调系统 - 加热装置和鼓风机 — Figure 8712

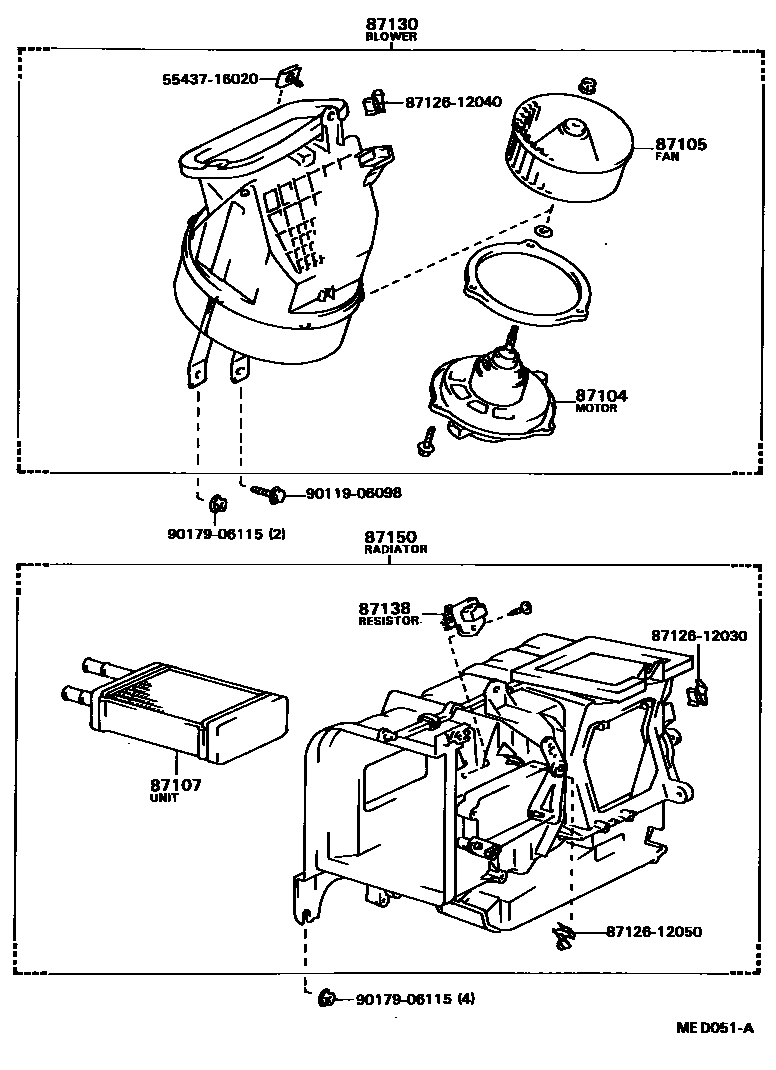

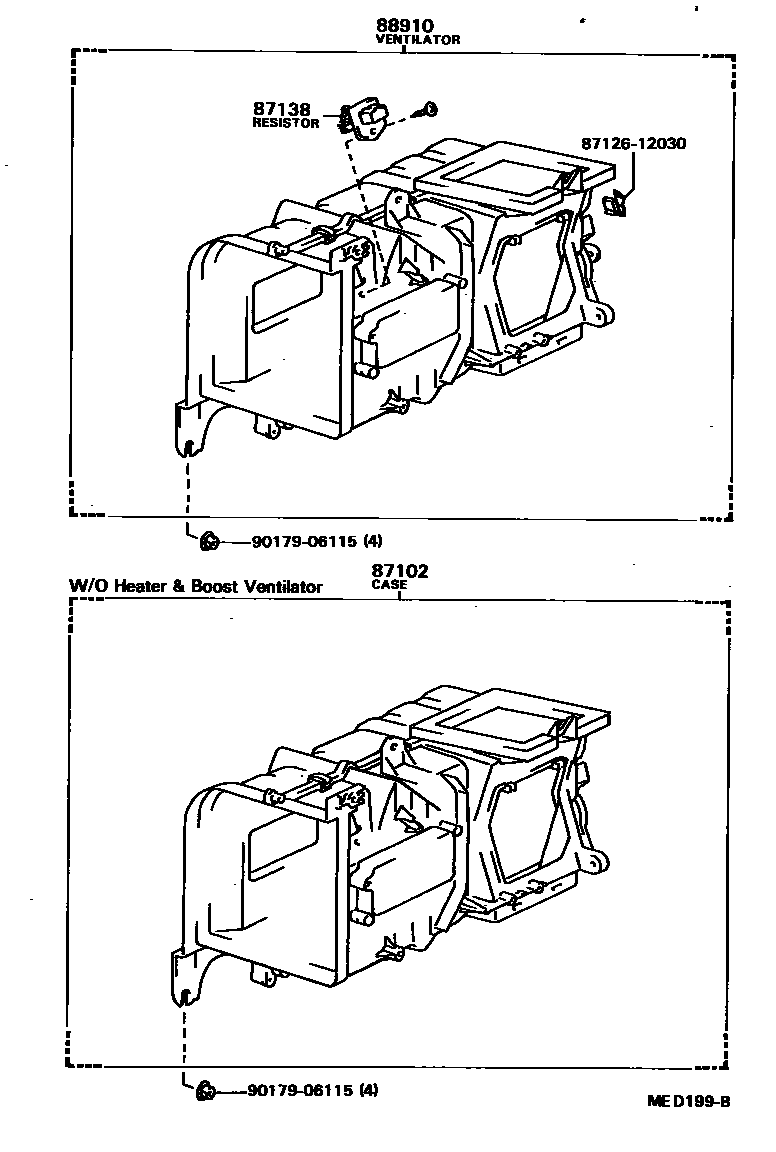

Toyota COROLLA EPC diagram 8712, 暖风和空调系统 - 加热装置和鼓风机, with 2 images and 8 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 87102 | Radiator box sub-assembly | 87102-12010 · 87102-12020 |
| 87104 | Heater blower motor sub-assembly | 87104-12150 · 87104-12191 · 87104-12192 · 87104-12201 · 87104-12202 · 87104-12210 |
| 87105 | Heater blower fan sub-assembly | 87105-14020 · 87105-14030 · 87105-20090 |
| 87107 | Heater radiator device sub-assembly | 87107-12310 · 87107-12320 · 87107-12330 · 87107-12340 |
| 87130 | Front heater blower assembly | 87130-12120 · 87130-12130 · 87130-12181 · 87130-12191 · 87130-12240 |
| 87138 | Heater Blower Resistor | 87138-12110 · 87138-16090 · 87138-16100 |
| 87150 | Heater radiator assembly | 87150-12190 · 87150-12200 · 87150-12201 · 87150-12220 · 87150-12270 · 87150-12290 · 87150-12300 · 87150-12310 · 87150-12340 · 87150-12350 |
| 88910 | Auxiliary ventilation device assembly | 88910-12030 · 88910-12040 · 88910-12041 |
