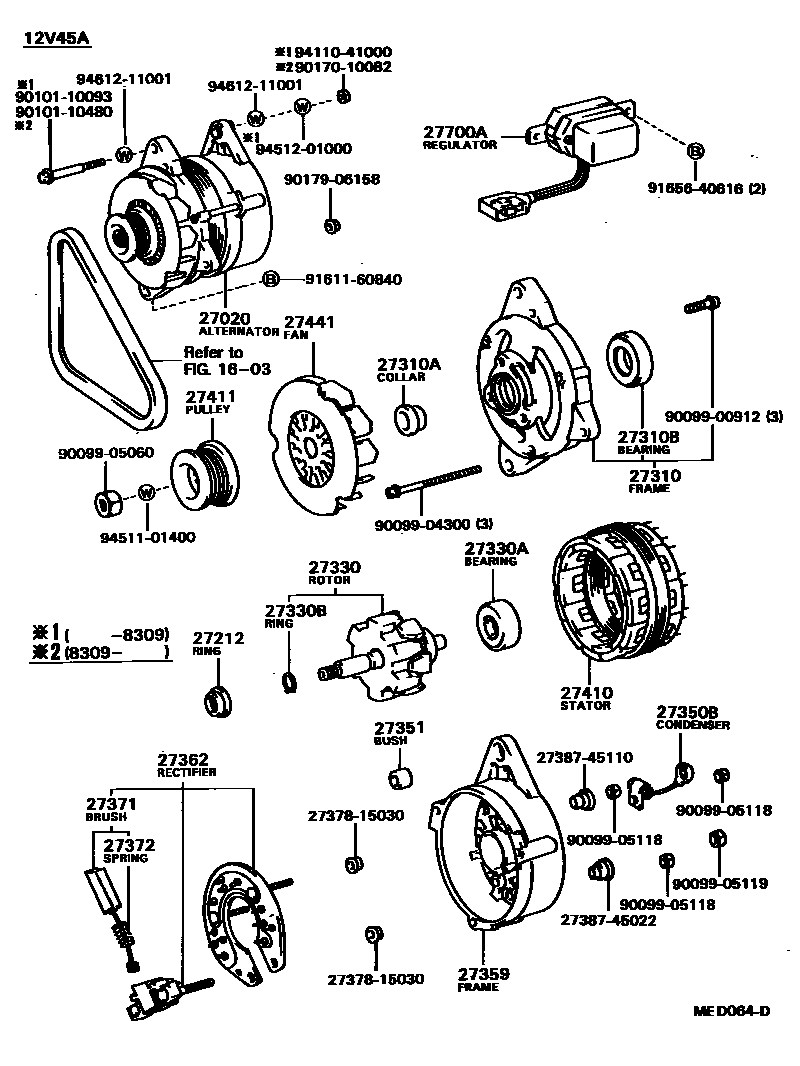

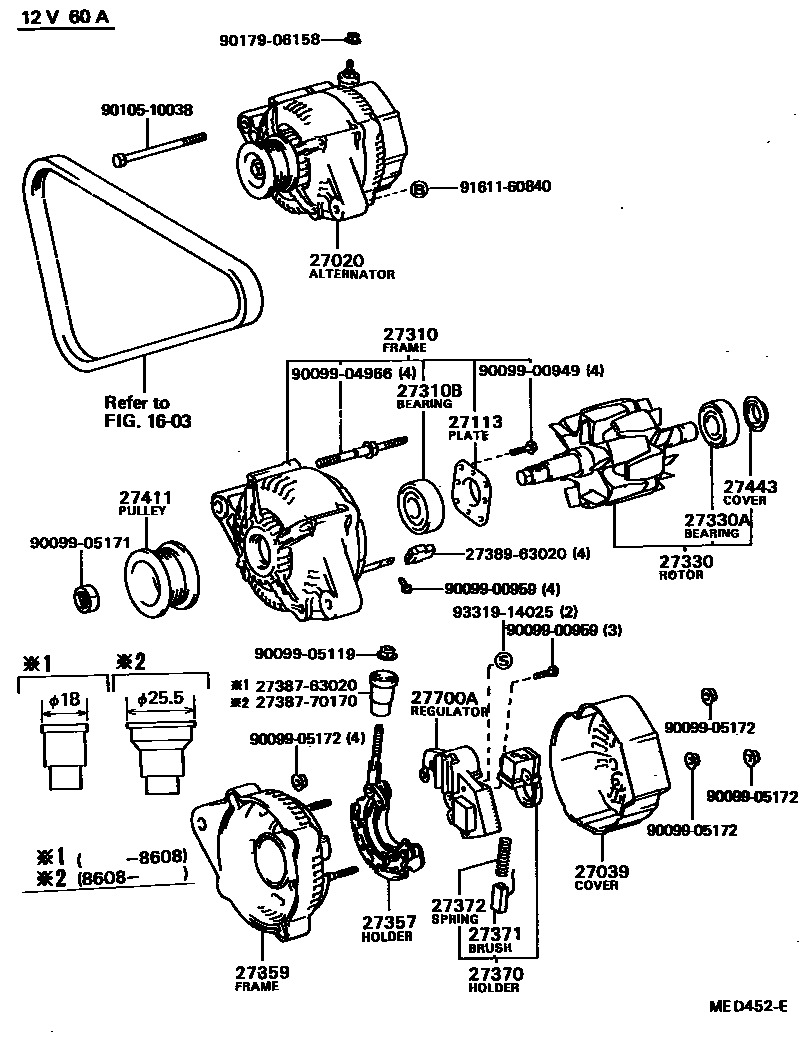

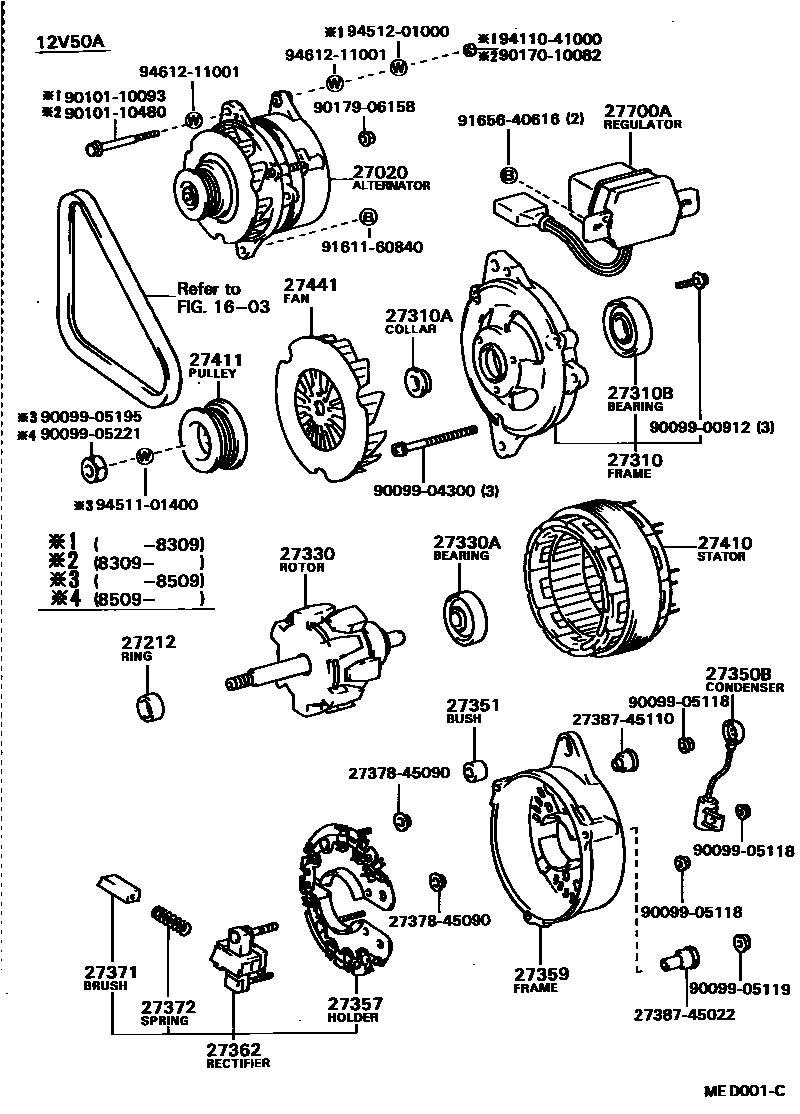

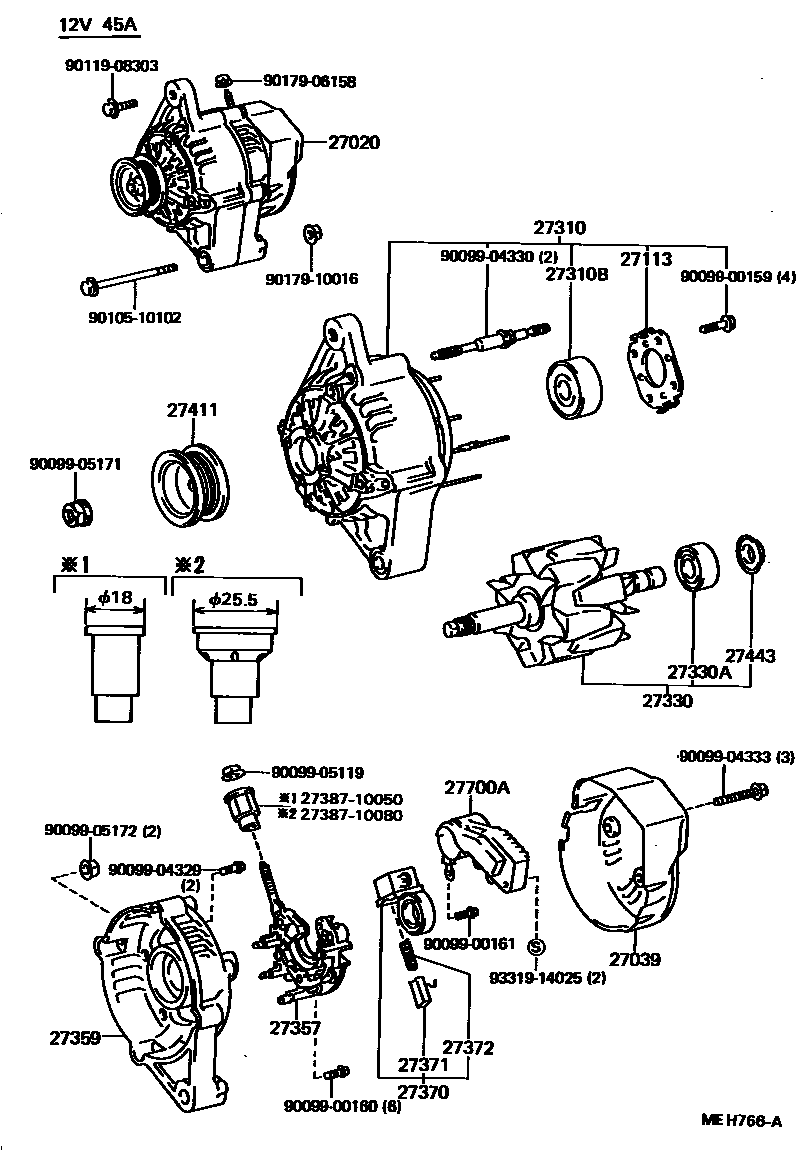

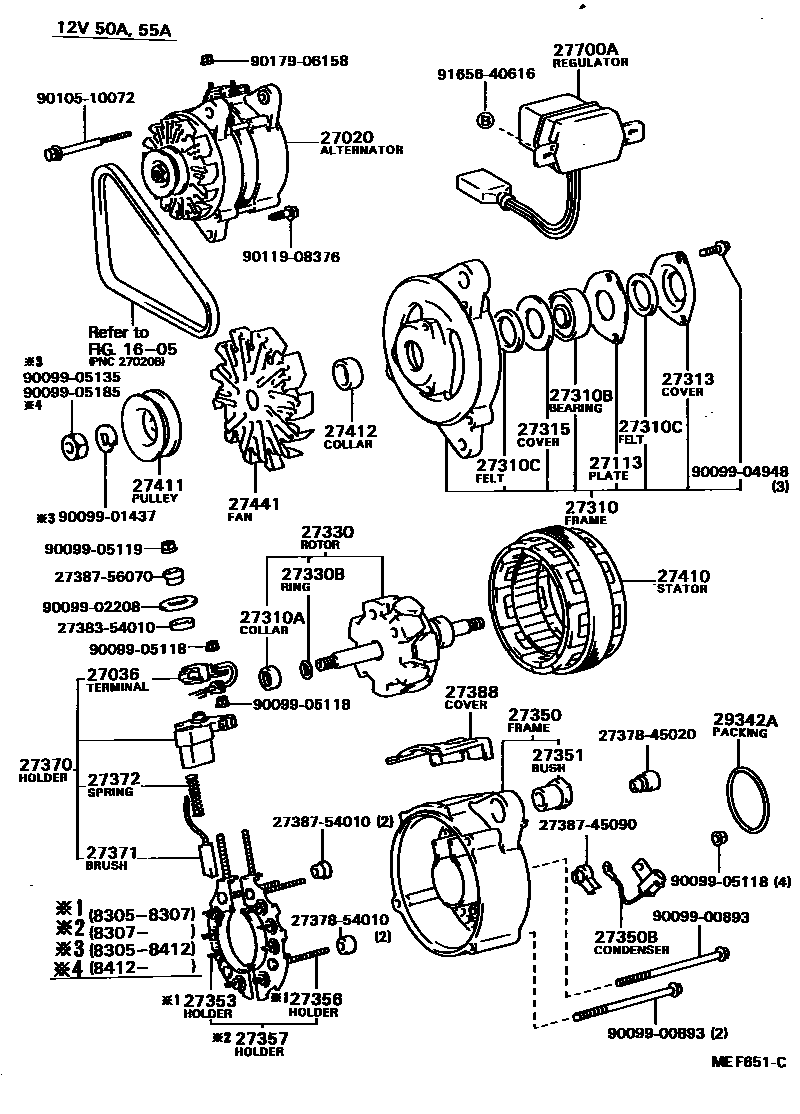

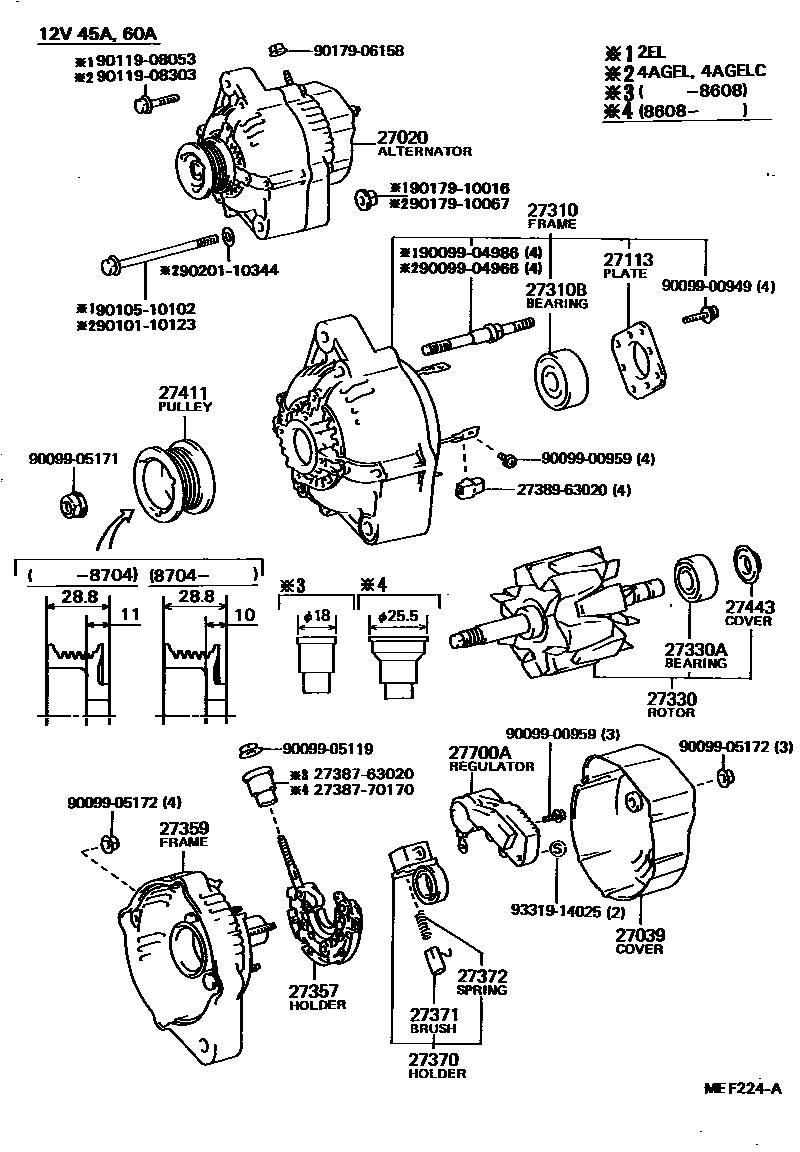

Toyota COROLLA Alternator — Figure 1903
Toyota COROLLA EPC diagram 1903, Alternator, with 6 images and 33 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 27020 | Alternator Assembly | 27020-16030 · 27020-16040 · 27020-64060 · 27020-64070 · 27060-10030 · 27060-10070 · 27060-10071 · 27060-16010 · 27060-16011 · 27060-16012 · 27060-63030 · 27060-63031 |
| 27036 | Generator lead terminal sub-assembly | 27036-54010 |
| 27039 | Alternator Rear End Cover | 27039-10040 · 27039-63040 · 27039-72010 · 27039-72110 · 27039-72150 |
| 27113 | Generator bearing block | 27312-57060 · 27312-63020 · 27312-70200 · 27312-72100 · 27312-72120 |
| 27212 | Spacer ring (for generator rotor) | 27212-39050 · 27412-15100 · 27412-15150 · 27412-45070 |
| 27310 | Alternator Drive End Frame Assembly | 27310-10040 · 27310-10080 · 27310-15150 · 27310-16010 · 27310-16011 · 27310-16030 · 27310-16040 · 27310-16041 · 27310-16181 · 27310-63041 · 27310-64060 |
| 27310A | Collar or nut (for generator drive end cover) | 27333-57060 · 27412-16030 · 27412-16040 · 27412-63030 |
| 27310B | Bearing (for Alternator Drive End Frame) | 90099-10137 · 90099-10142 · 90099-10152 · 90099-10159 · 90099-10170 · 90099-10178 |
| 27310C | Felt pad (for generator drive end cover) | 90099-02209 |
| 27313 | Generator No. 2 felt pad inner cover | 27313-57060 |
| 27315 | Generator No. 1 felt pad inner cover | 27315-57060 |
| 27330 | Alternator Rotor Assembly | 27330-10020 · 27330-10040 · 27330-15100 · 27330-16030 · 27330-16040 · 27330-45070 · 27330-63021 · 27330-64010 · 27330-72100 · 27330-72101 · 27330-72150 |
| 27330A | Bearings (for generator rotor) | 90099-10111 · 90099-10116 · 90099-10140 · 90099-10154 |
| 27330B | Snap ring (for generator rotor) | 90099-07048 · 90099-07103 |
| 27350 | Rectifier end frame assembly | 27350-64060 |
| 27350B | generator capacitor | 90099-52065 · 90099-52066 |
| 27351 | Bushing (for generator rectifier end frame) | 27351-38051 · 27351-64060 |
| 27353 | Generator positive rectifier frame | 27353-54010 · 27353-64020 |
| 27356 | Generator negative rectifier frame | 27356-54010 · 27356-54060 |
| 27357 | Generator rectifier frame | 27357-10040 · 27357-15022 · 27357-63020 · 27357-63040 · 27357-64060 · 27357-64070 · 27357-72150 |
| 27359 | Generator rectifier end frame | 27359-10040 · 27359-16011 · 27359-16040 · 27359-16180 · 27359-63010 · 27359-63041 · 27359-72150 |
| 27362 | Rectifier assembly with brushes | 27362-15022 · 27362-18011 |
| 27370 | Alternator Brush Holder Assembly | 27370-16011 · 27370-54010 · 27370-63021 · 27370-72100 |
| 27371 | Generator brushes | 27371-31011 · 27371-56070 · 27371-63020 |
| 27372 | Generator brush spring | 27372-31011 · 27372-56070 · 27372-63020 · 27372-72100 |
| 27388 | Generator brush cover | 27388-68040 |
| 27410 | Generator stator assembly | 27410-38120 · 27410-41080 · 27410-43040 · 27410-64010 · 27410-64020 |
| 27411 | Alternator Pulley | 27411-10040 · 27411-10051 · 27411-15150 · 27411-16010 · 27411-16011 · 27411-16012 · 27411-63081 · 27411-64060 |
| 27412 | Isolator collar (for generator pulley) | 27412-64060 |
| 27441 | generator fan | 27441-15150 · 27441-16040 · 27441-64060 |
| 27443 | Generator bearing cap | 27443-63020 |
| 27700A | Generator voltage regulator assembly | 27700-10050 · 27700-15030 · 27700-15050 · 27700-63021 |
| 29342A | Vacuum pump seals | 90099-14055 |
