Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601

Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 3 images and 7 PNC and OE references.

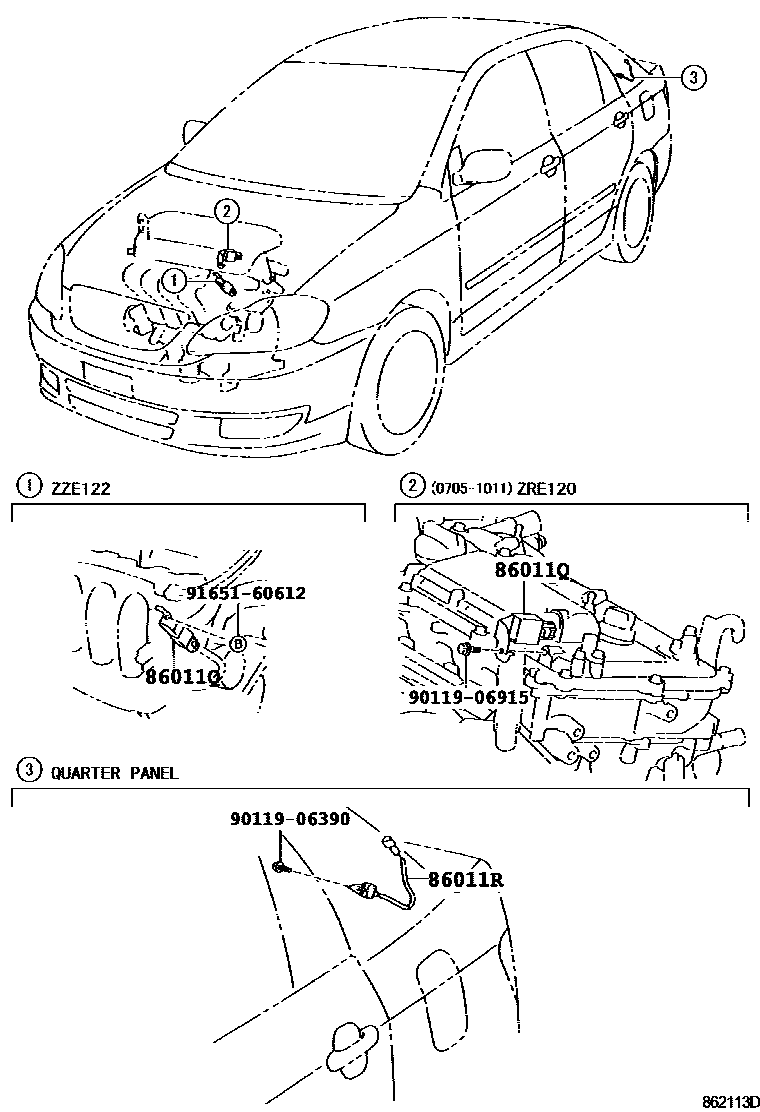

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 862113D
收音机、放大器和冷凝器 — 862113D (200402 – 999999)

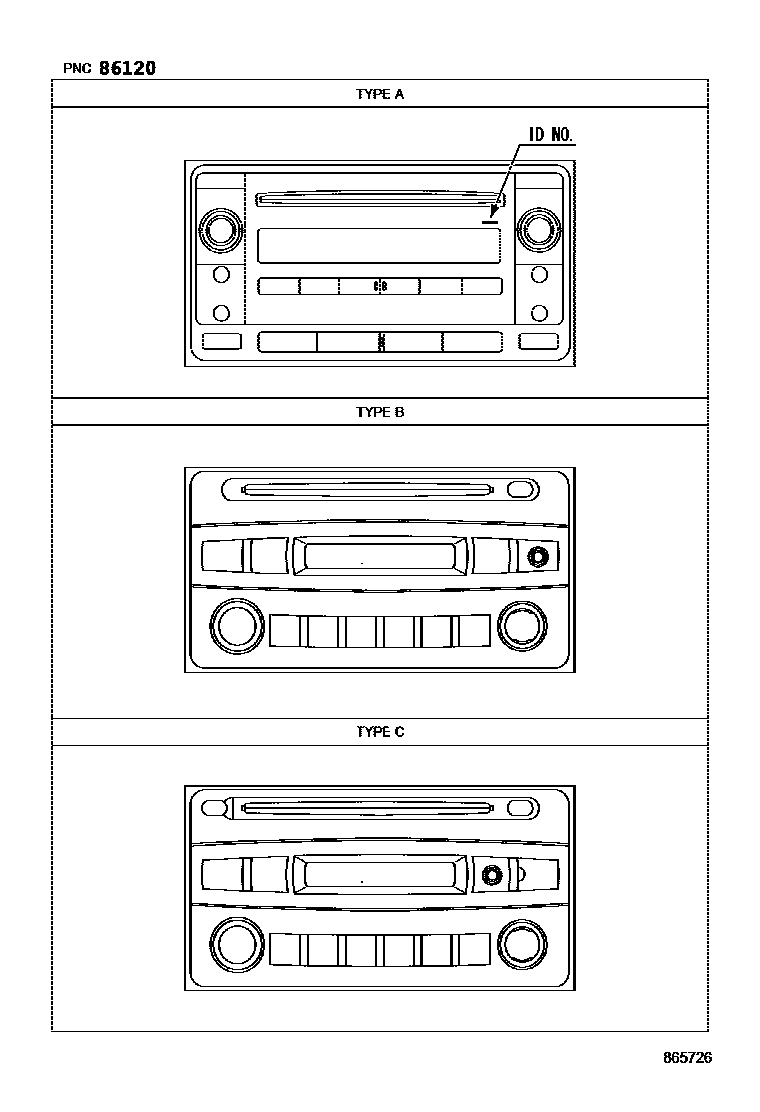

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 865726
收音机、放大器和冷凝器 — 865726 (200402 – 999999)

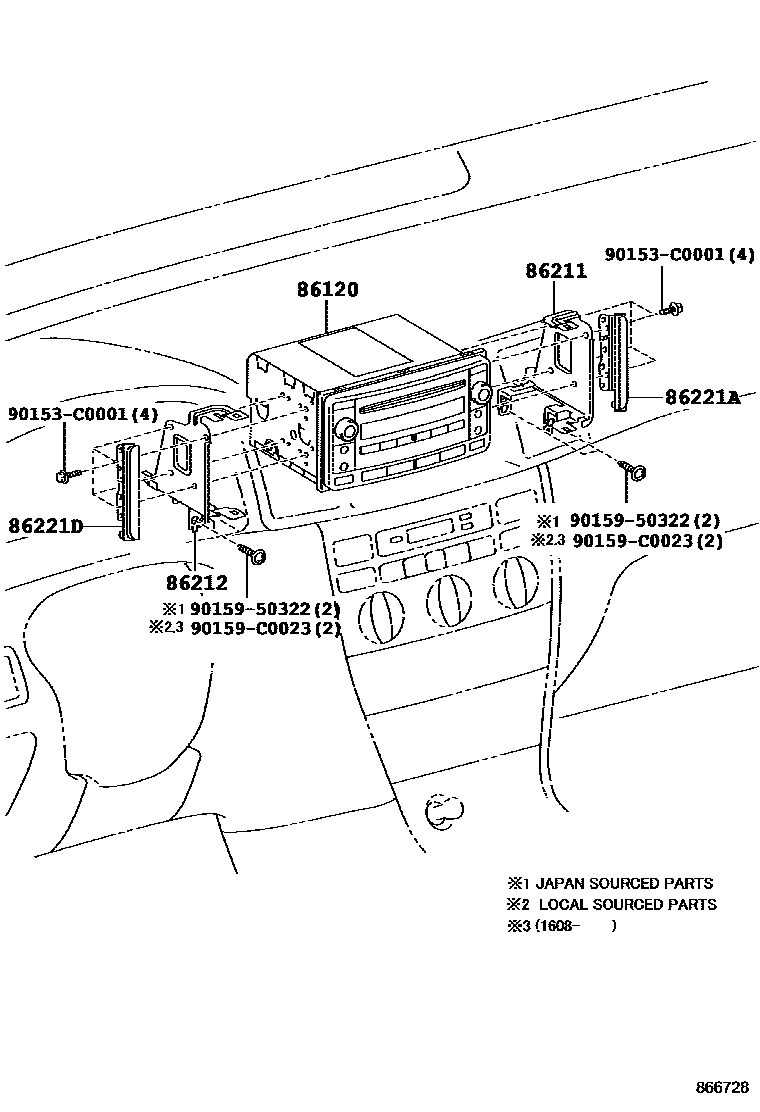

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 866728
收音机、放大器和冷凝器 — 866728 (200402 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Qradio settings phase modulator90980-04154 · 90980-04194
86011Rradio settings phase modulator90980-04134
86120Radio assembly86120-0D280 · 86120-0D281 · 86120-YY150 · 86120-YY220
86211No. 1 radio bracket86211-12370
86212No. 2 radio bracket86212-12350
86221Aradio panel86221-52060
86221Dradio panel86221-52050
