Toyota COROLLA 电子燃油喷射系统 — Figure 8404

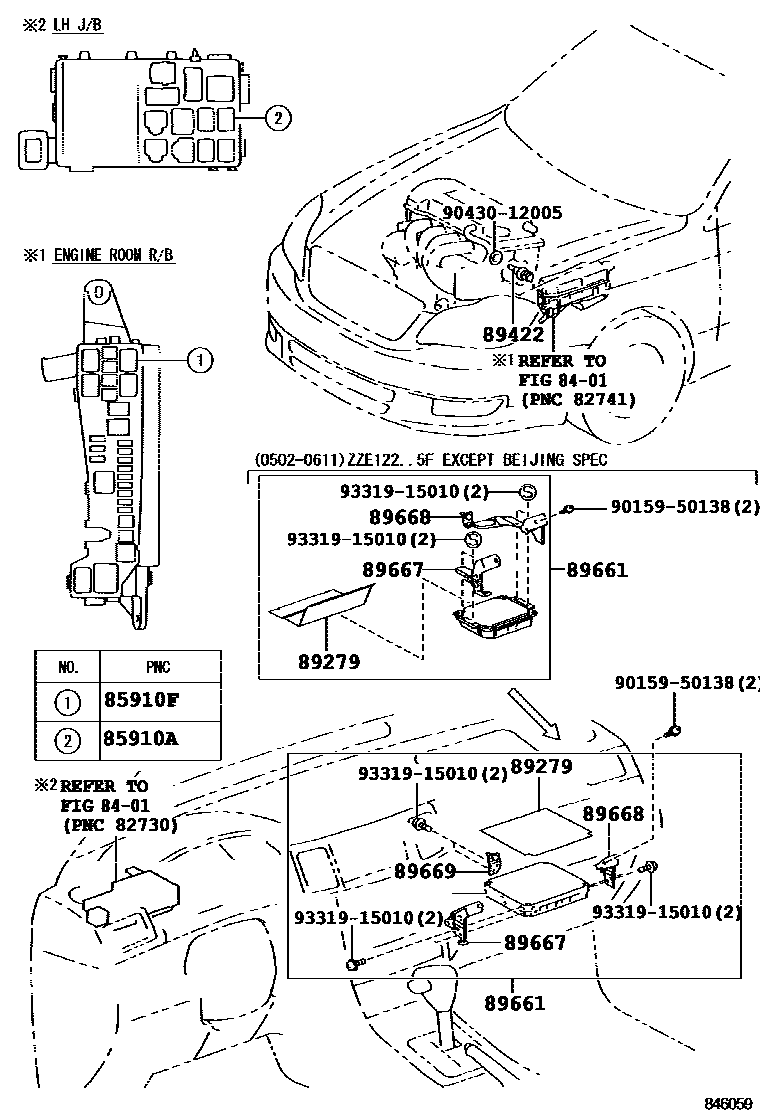

Toyota COROLLA EPC diagram 8404, 电子燃油喷射系统, with 3 images and 8 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910A | Circuit breaking relay assembly (for EFI) | 90080-87010 · 90080-87019 · 90080-87027 · 90987-T2005 |
| 85910F | ECU relay (for EFI) | 90080-87010 · 90080-87019 · 90080-87027 · 90987-T2005 |
| 89279 | Engine control ECU cover | 89279-12150 · 89279-12170 · 89279-52050 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-0D010 · 89422-33030 · 89422-35010 |
| 89661 | Engine control ECU | 89660-02E10 · 89660-02E60 · 89660-02J20 · 89660-02J30 · 89660-02P00 · 89660-02P10 · 89660-02P11 · 89660-02P20 · 89660-02P30 · 89660-02P70 · 89660-02P80 · 89660-0ZB10 · 89660-0ZB20 |
| 89667 | Engine control ECU bracket | 89667-02250 · 89667-02280 · 89667-12190 · 89667-13030 |
| 89668 | No. 2 engine control ECU bracket | 89668-02220 · 89668-02260 · 89668-12100 · 89668-13030 |
| 89669 | No. 3 engine control ECU bracket | 89669-02080 · 89669-02090 · 89669-12030 |
