Toyota COROLLA 线束和卡夹 — Figure 8202

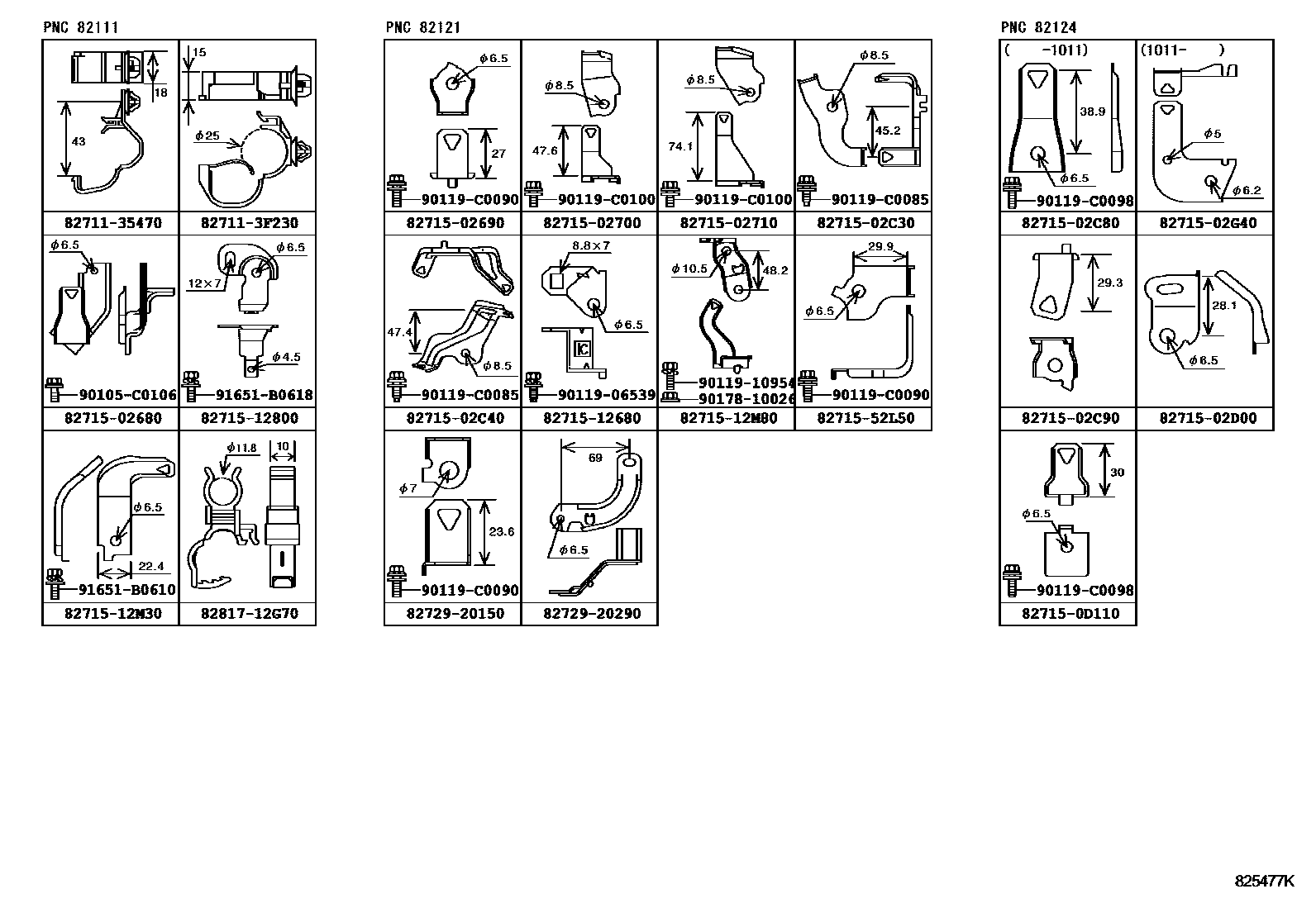

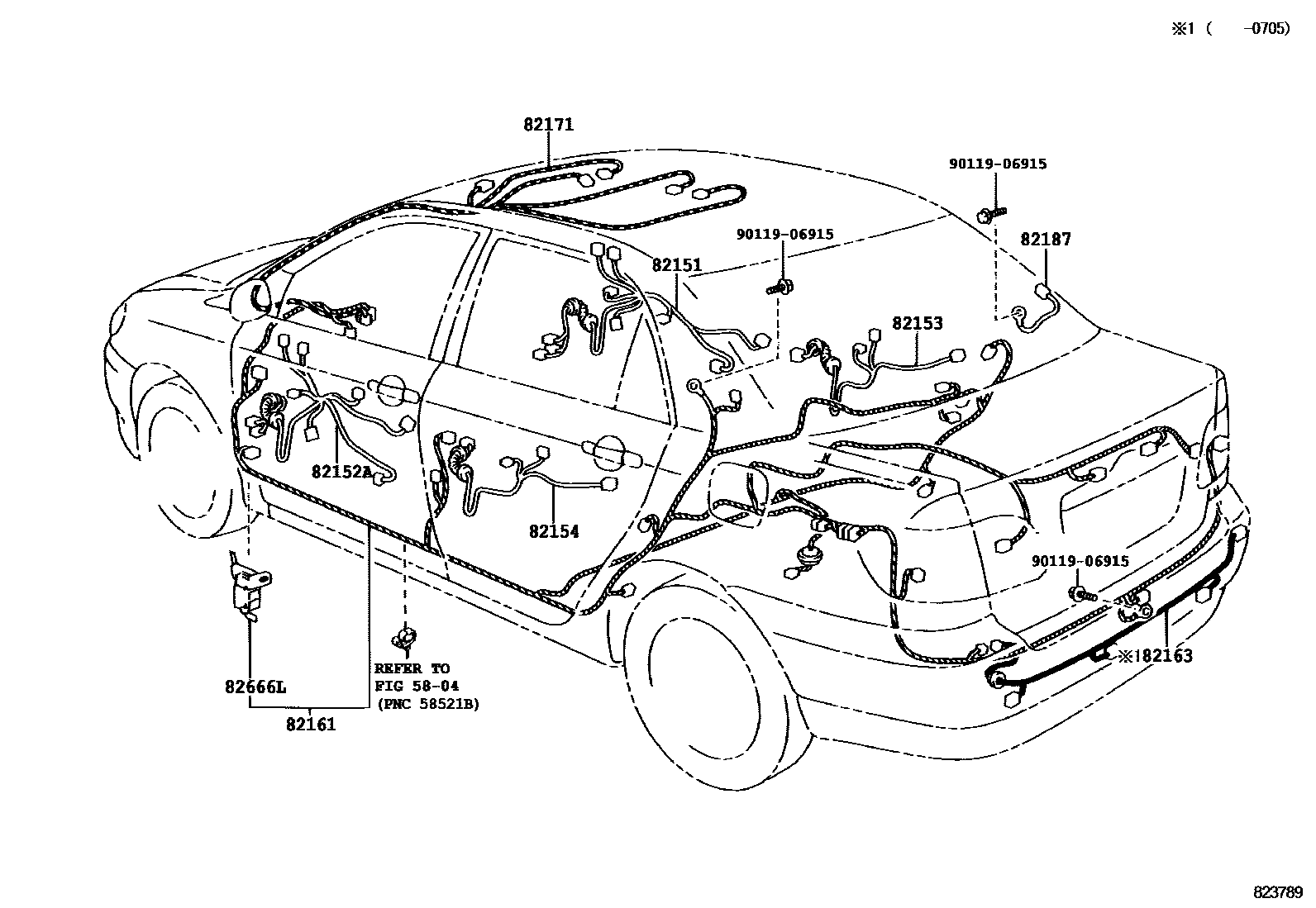

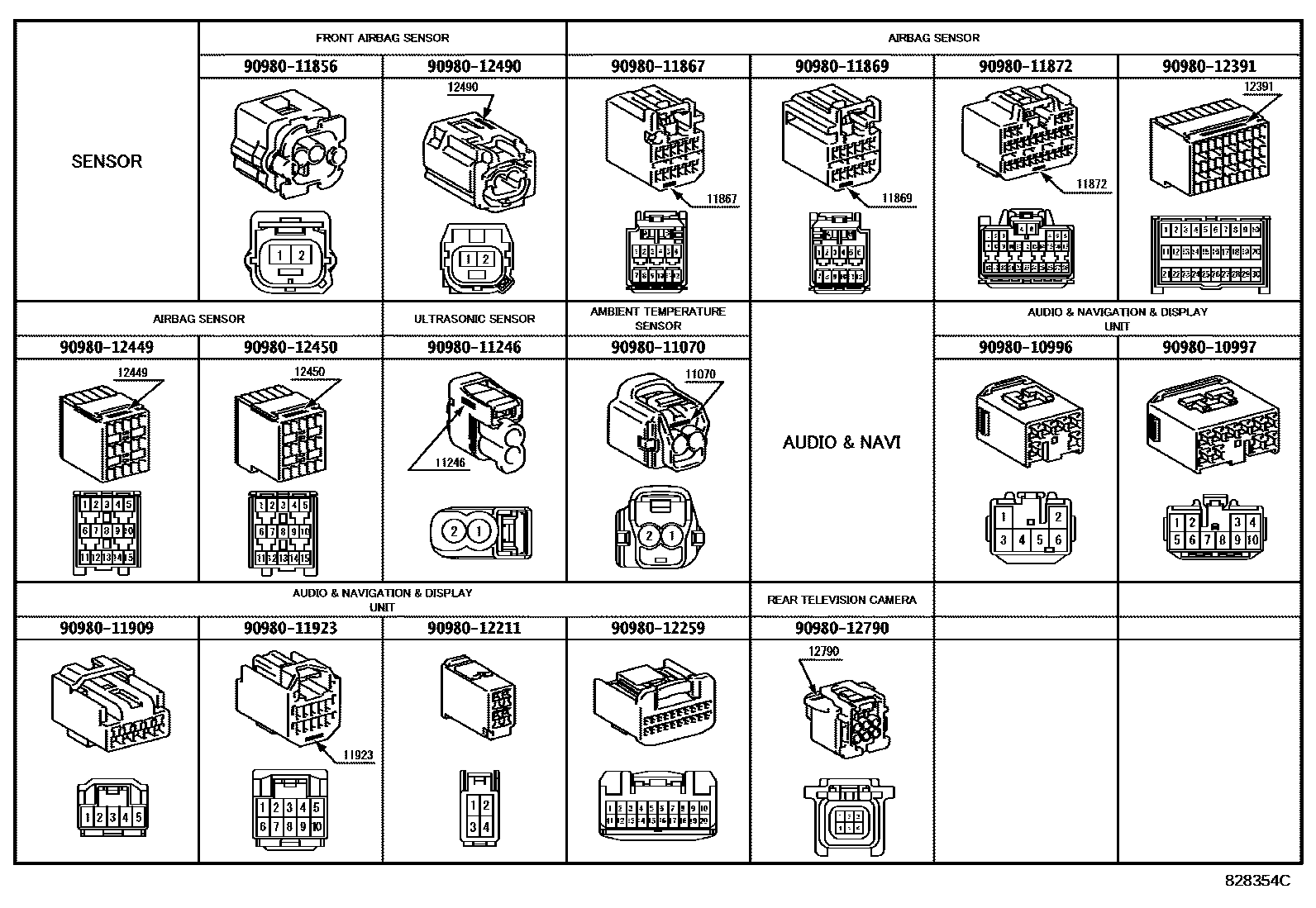

Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 13 images and 28 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

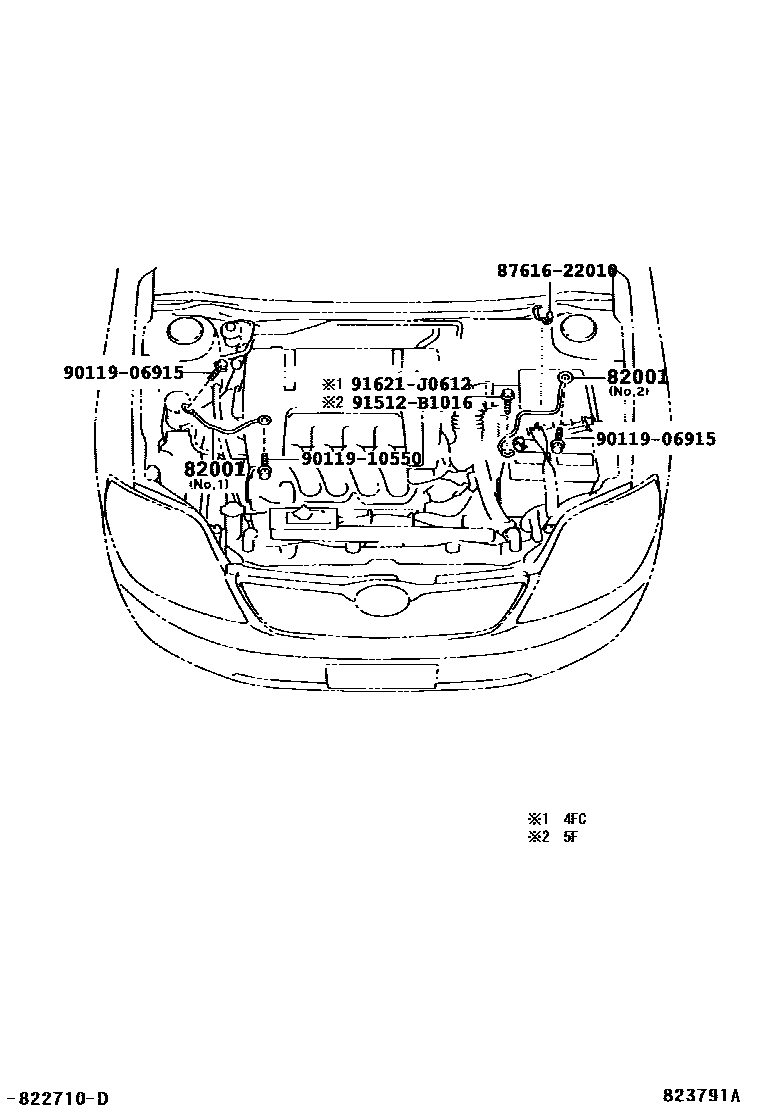

| 82001 | Connection cable No. 1 | 90980-07109 · 90980-07181 · 90980-07407 |

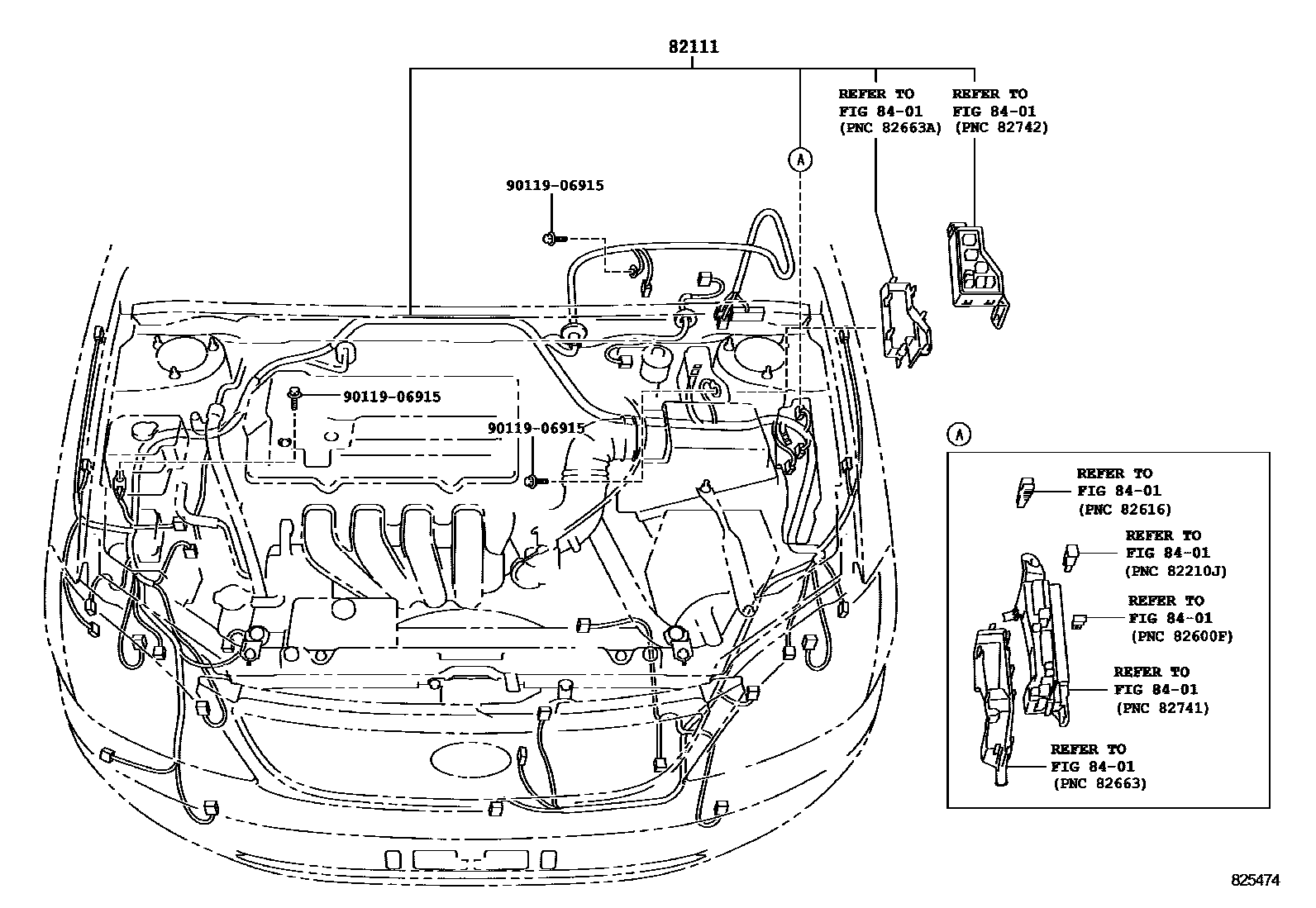

| 82111 | Engine room main wiring harness | 82111-02P90 · 82111-02P91 · 82111-02P92 · 82111-02Q00 · 82111-02Q01 · 82111-0Z340 · 82111-YK010 · 82111-YK020 · 82111-YK030 · 82111-YK040 · 82116-02K50 · 82116-02K60 · 82116-02M00 |

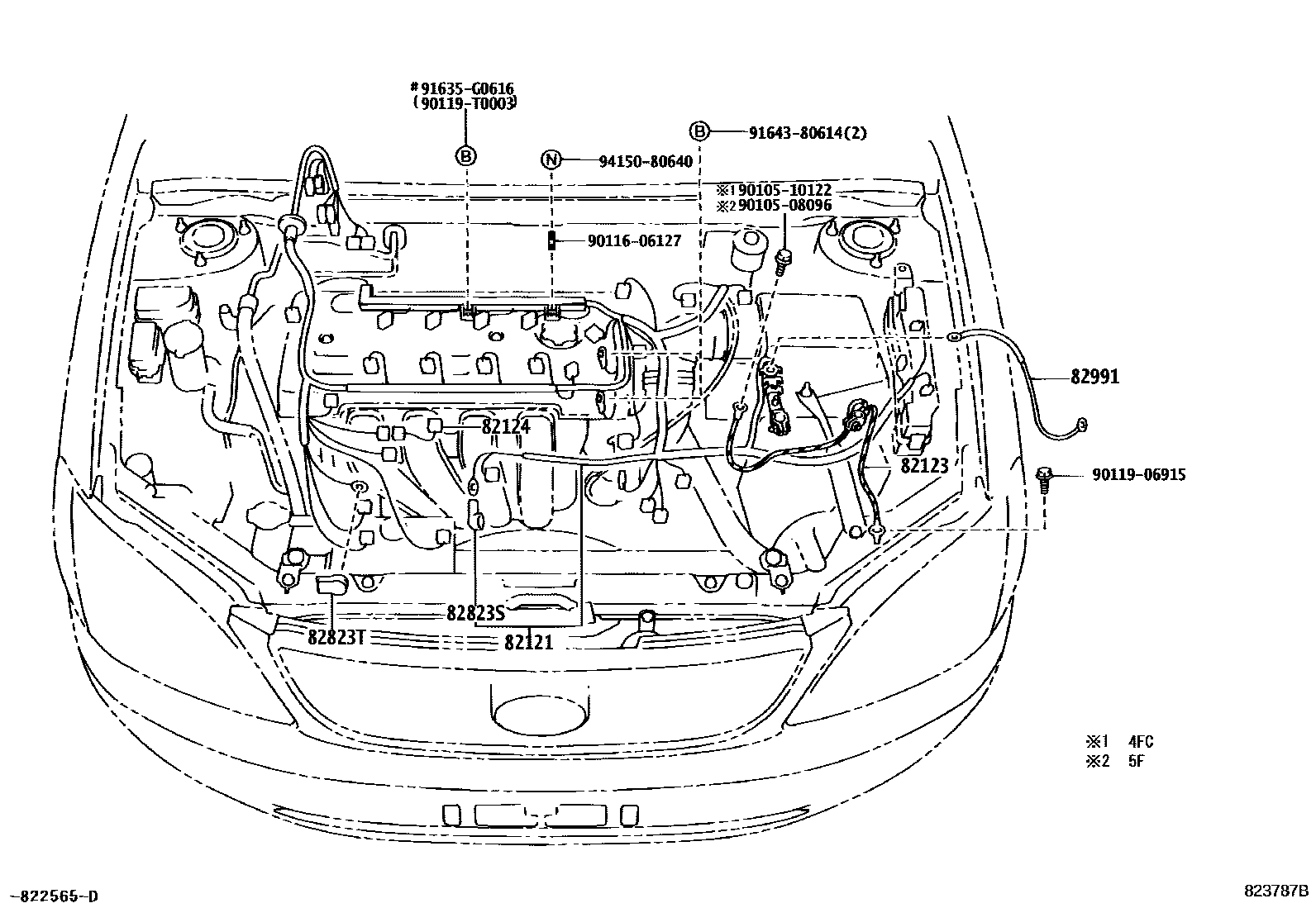

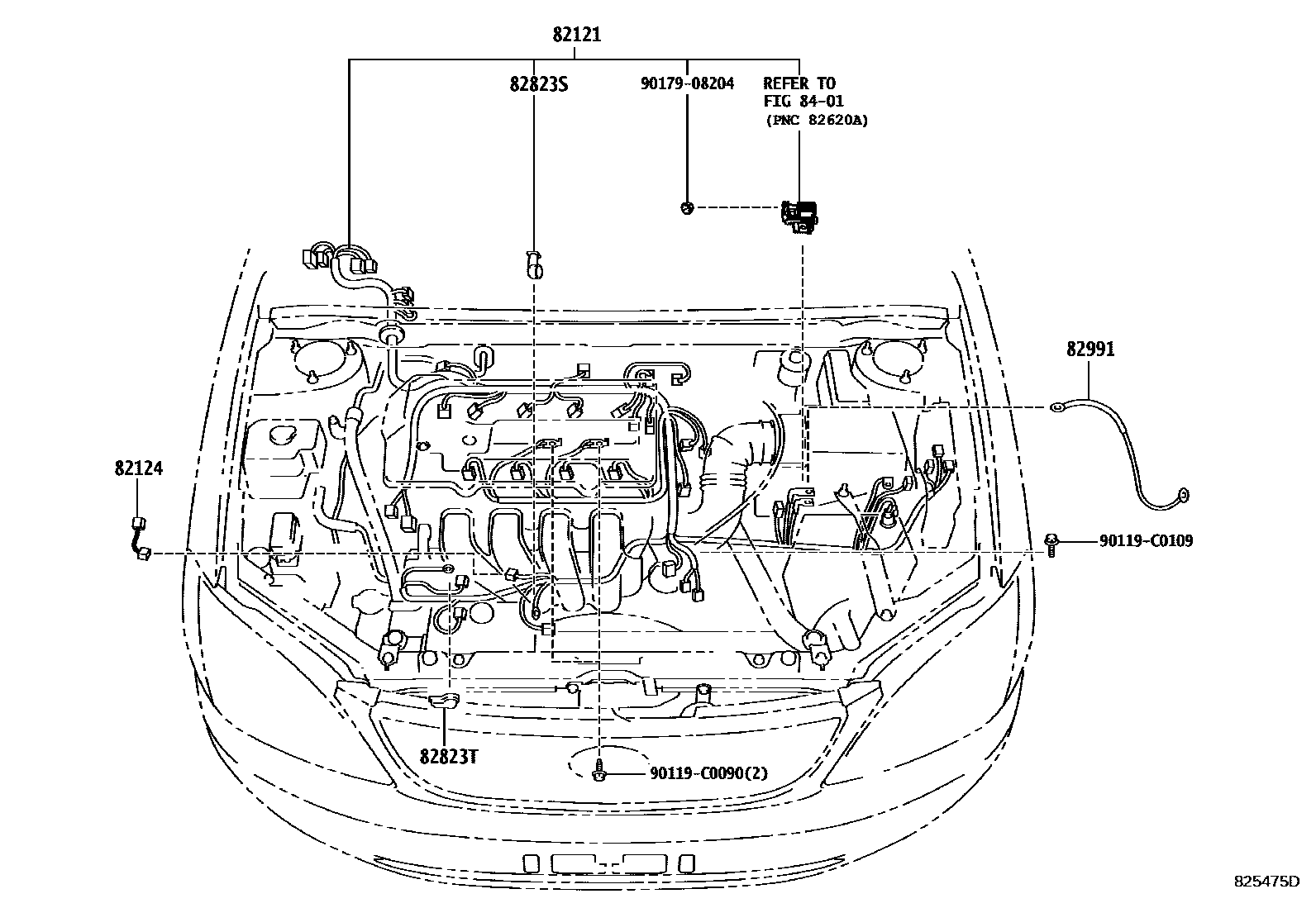

| 82121 | Engine wiring harness | 82121-02650 · 82121-02F30 · 82121-02J70 · 82121-02J80 · 82121-02M80 · 82121-02M90 · 82121-02X10 · 82121-02X20 |
| 82123 | Engine No. 3 wiring harness | 82123-02170 · 82123-02180 |
| 82124 | Engine No. 4 wiring harness | 82124-02030 · 82124-02090 · 82124-02100 · 82124-32050 |

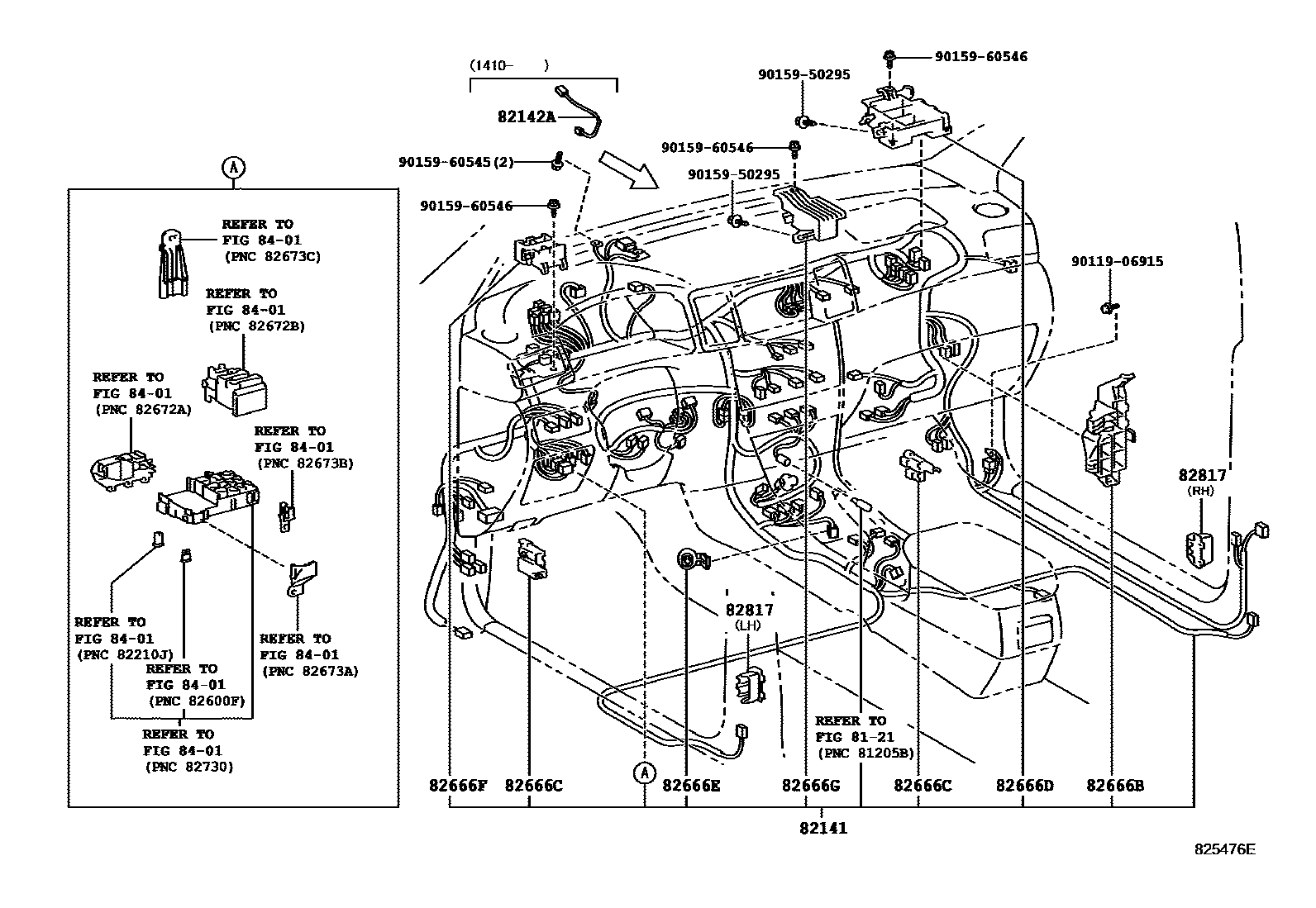

| 82141 | Dashboard wiring harness | 82117-02F20 · 82117-02F21 · 82117-02W60 · 82117-02W61 · 82117-02W62 · 82117-02W70 · 82117-02W71 · 82117-02W72 · 82117-02W80 · 82117-02W81 · 82117-02W82 · 82118-02B50 · 82118-02B51 · 82118-02B60 · 82118-02B61 · 82141-YK010 · 82141-YK020 · 82141-YK030 · 82141-YK080 · 82141-YK090 · 82141-YK100 · 82141-YK110 · 82141-YK120 · 82141-YK130 · 82145-02T10 · 82145-02T20 · 82145-02T30 · 82145-02T31 · 82146-02C80 · 82146-02C90 · 82146-02D00 · 82146-02X70 · 82146-02X71 · 82146-02X80 · 82146-02X81 · 82146-02X90 · 82146-02X91 · 82146-02Y00 · 82146-02Y01 · 82146-02Y10 · 82146-02Y11 · 82146-02Y20 · 82146-02Y21 · 82146-0Z040 · 82146-0Z050 · 82146-0Z060 · 82146-0Z160 · 82146-0Z161 · 82146-0Z170 · 82146-0Z171 · 82146-0Z180 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-YK010 |
| 82144 | Instrument panel wiring harness No. 4 | 82144-02010 |
| 82151 | Right front door wiring harness | 82151-02A10 · 82151-02B10 · 82151-02L30 · 82151-YK010 |
| 82152A | Left front door wiring harness No. 2 | 82152-02A00 · 82152-02B00 · 82152-02K50 · 82152-YK010 |
| 82153 | Rear door wiring harness No. 1 | 82153-02170 · 82153-YK010 |
| 82154 | Rear door wiring harness No. 2 | 82153-02170 · 82153-YK010 |
| 82161 | floor wiring harness | 82161-02K50 · 82161-02K60 · 82161-02S30 · 82161-02S31 · 82161-0Z140 · 82161-YK010 |
| 82163 | Floor wiring harness No. 3 | 82163-02020 |
| 82171 | Roof No. 1 wiring harness | 82171-02230 · 82171-02510 · 82171-02520 · 82171-02T00 · 82171-YK010 · 82171-YK020 |
| 82187 | Rear window wiring harness No. 2 | 82187-02090 |
| 82666B | No. 3 connector holder | 82666-02090 |
| 82666C | No. 4 connector holder | 82666-02070 |
| 82666D | No. 5 connector holder | 82666-02100 |
| 82666E | No. 6 connector holder | 82666-02110 |
| 82666F | No. 7 connector holder | 82666-02080 |
| 82666G | No. 8 connector holder | 82666-12320 |
| 82666L | No. 9 connector holder | 82666-02120 |
| 82817 | No. 1 wire harness protection device | 82817-02210 · 82817-1A761 · 82817-1A830 |
| 82823S | starter terminal cover | 82823-12090 · 82823-12110 |
| 82823T | Generator terminal cover | 82823-22050 |

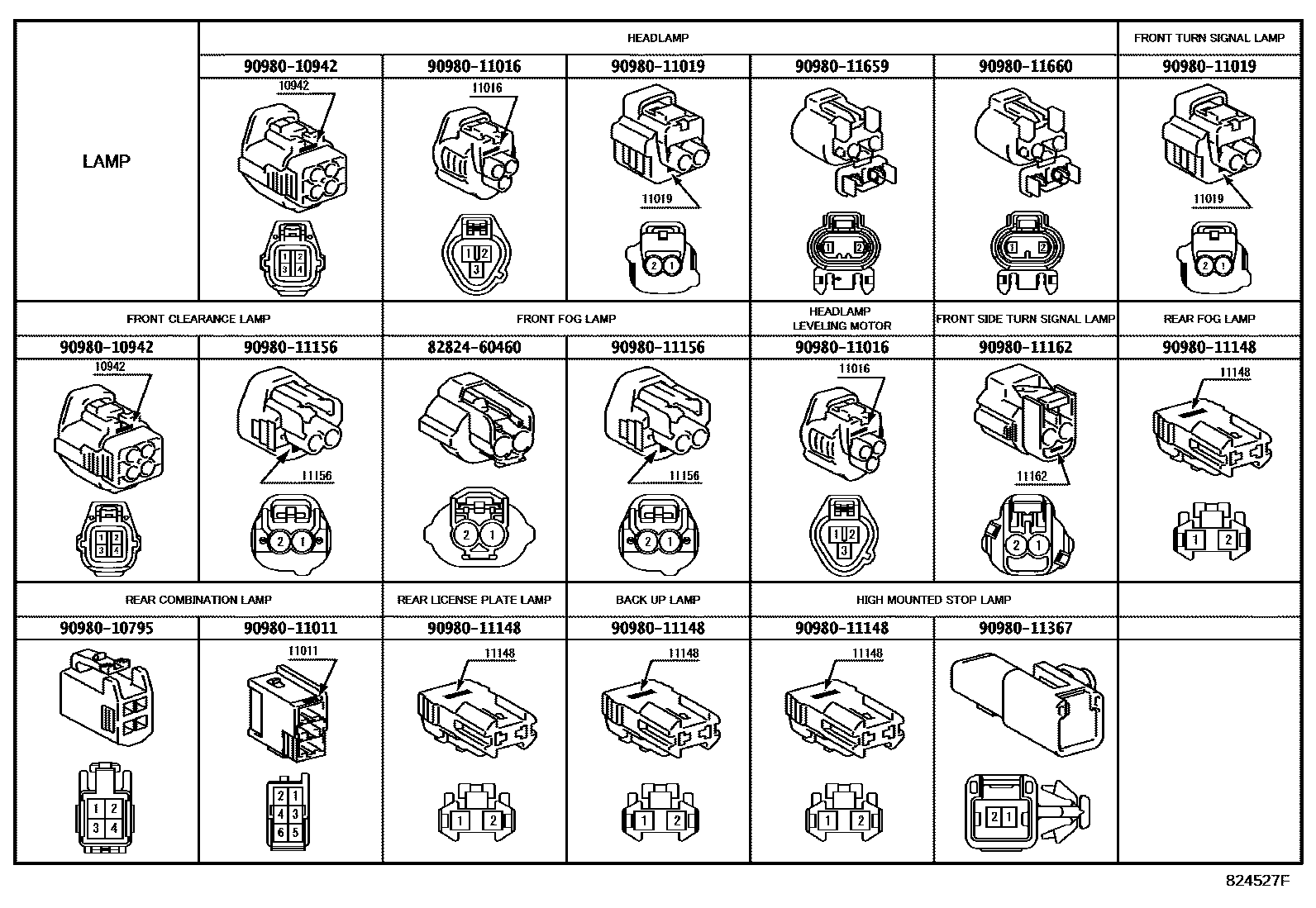

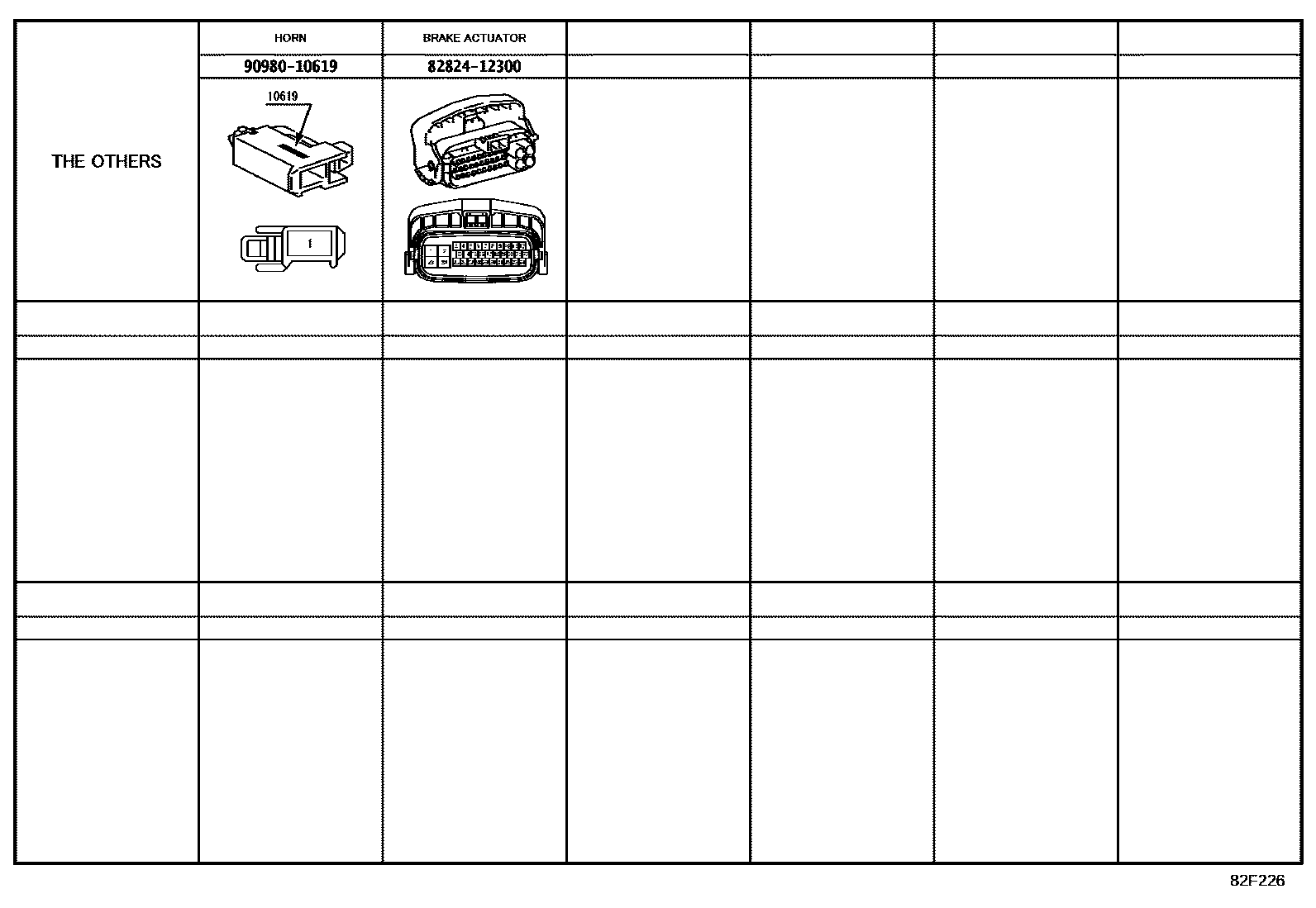

| 82824 | Harness connector | 82824-12300 |
| 82991 | Fuse repair line | 82991-12070 |
