Toyota COROLLA 后排座椅和座椅滑轨 — Figure 7102

Toyota COROLLA EPC diagram 7102, 后排座椅和座椅滑轨, with 3 images and 15 PNC and OE references.

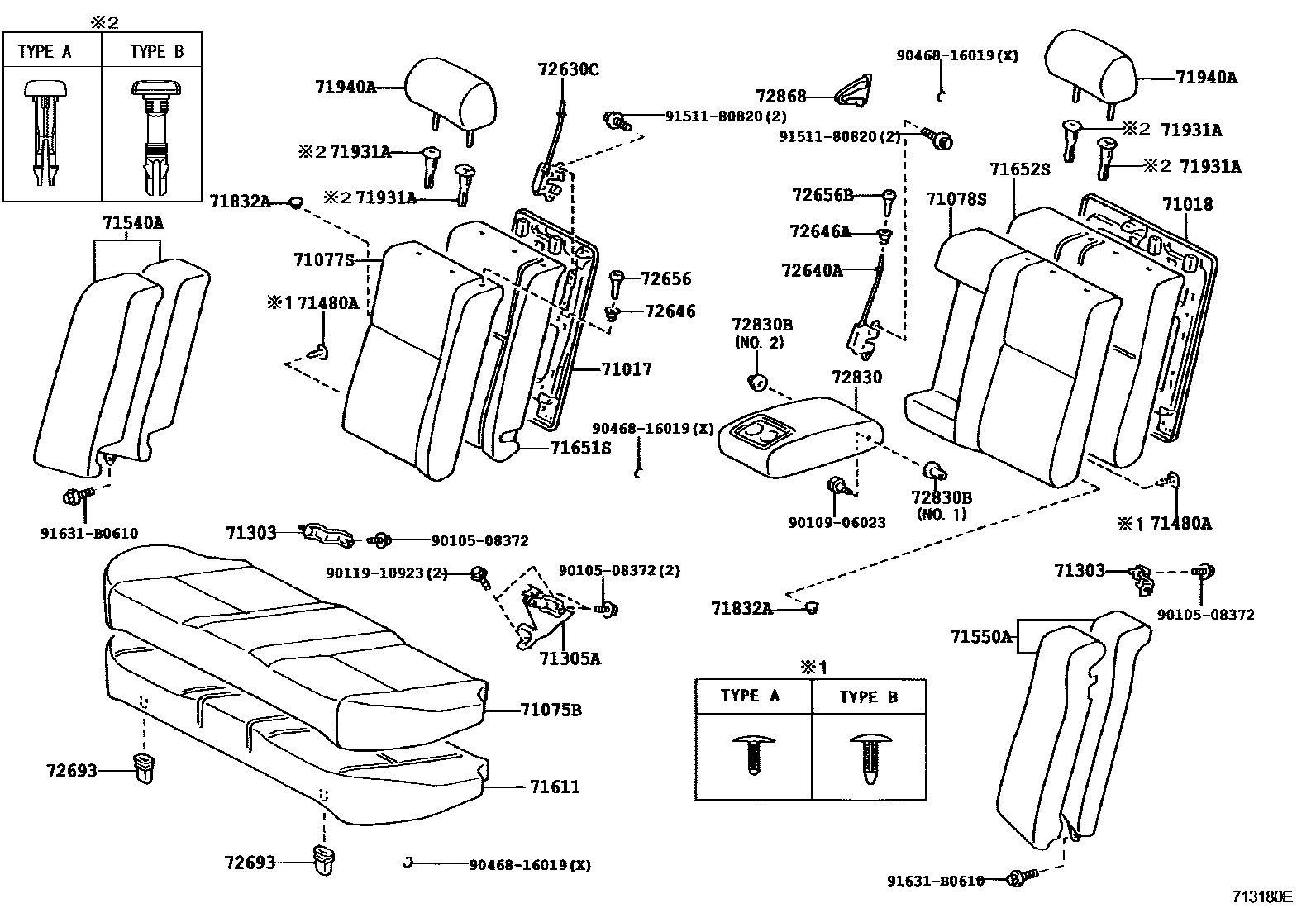

Toyota COROLLA 后排座椅和座椅滑轨 EPC diagram — 713180E
后排座椅和座椅滑轨 — 713180E (200402 – 200705)

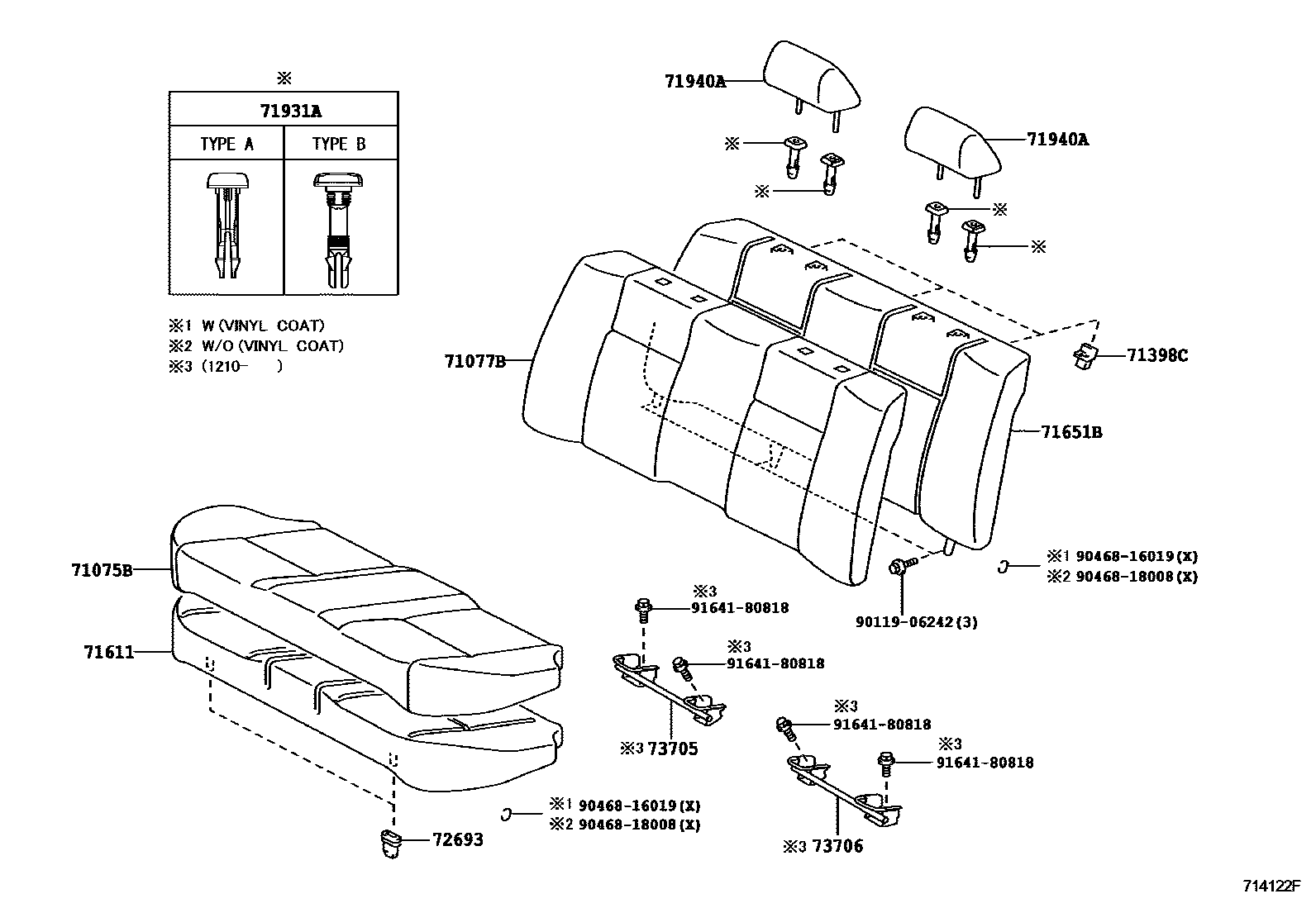

Toyota COROLLA 后排座椅和座椅滑轨 EPC diagram — 714122F
后排座椅和座椅滑轨 — 714122F (200601 – 999999)

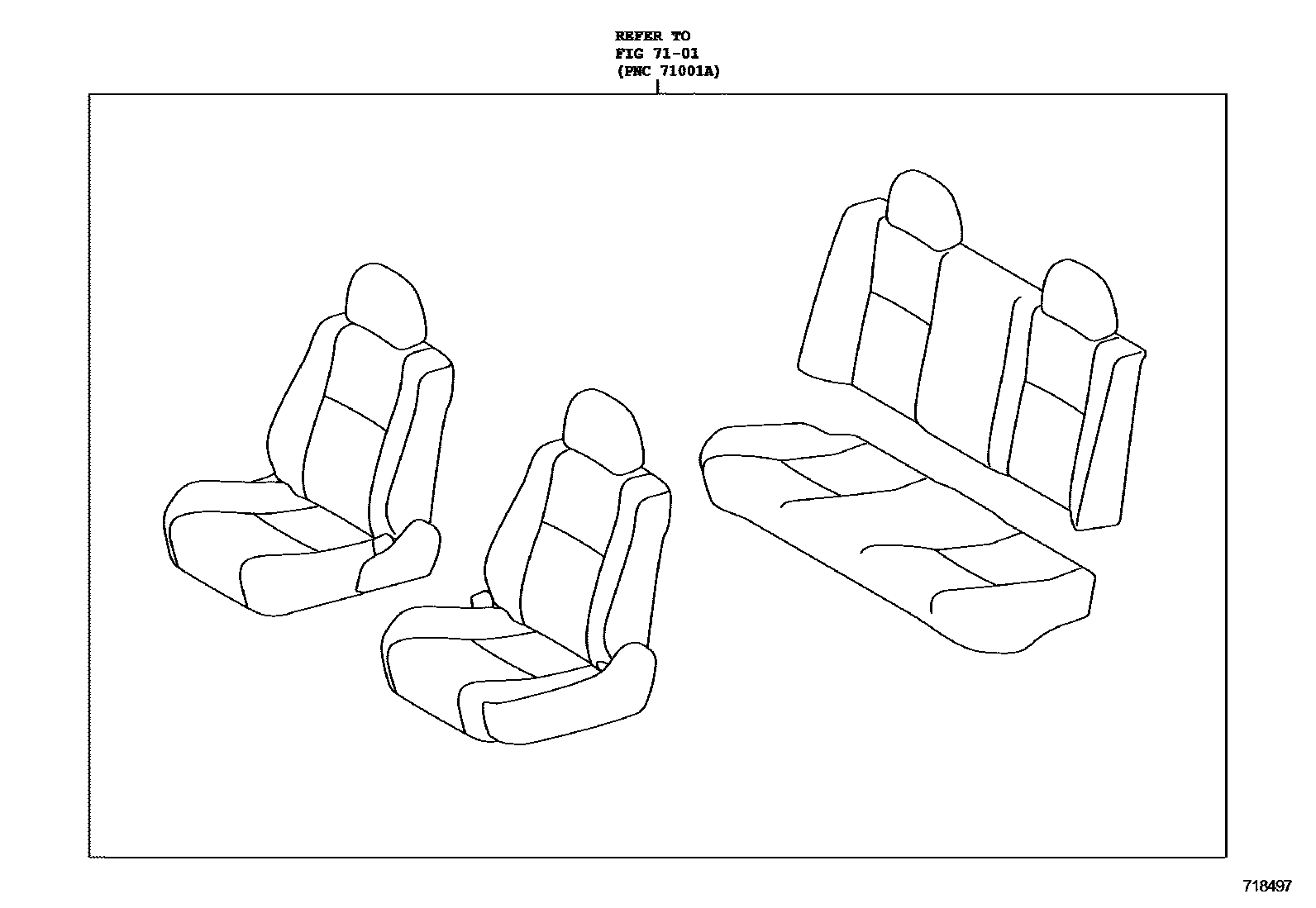

Toyota COROLLA 后排座椅和座椅滑轨 EPC diagram — 718497
后排座椅和座椅滑轨 — 718497 (200709 – 201005)

PNC and OE references

PNCPart nameOE numbers
71017Right rear seat back frame sub-assembly71017-02090
71018Rear left seat back frame sub-assembly71018-02050
71303Rear seat back hinge sub-assembly71303-02070
71305ARear center seat backrest hinge sub-assembly71305-02070
71398CRear seat back retainer71398-02040
71611Rear seat cushion cushion71503-02130 · 71503-YK010
71651BRear seat back cushions (for bench seats)71507-02060 · 71507-02130 · 71507-YK020
71651SRear right seat back cushion (for split seats)71651-02240 · 71651-02260
71652SRear left seat back cushion (for split seats)71652-02250 · 71652-02260
72630CRear right seat back lock assembly72630-02050
72640ARear left seat back lock assembly72640-02050
72693Rear seat cushion hook72693-02030 · 72693-12080
72830BBushing (for rear seat center armrest)90386-06011 · 90386-08077
73705Child restraint seat anchor right side bracket sub-assembly73705-YK010
73706Child restraint seat anchor left bracket sub-assembly73706-YK010
