Toyota COROLLA Floor stringers — Figure 5305

Toyota COROLLA EPC diagram 5305, Floor stringers, with 1 images and 32 PNC and OE references.

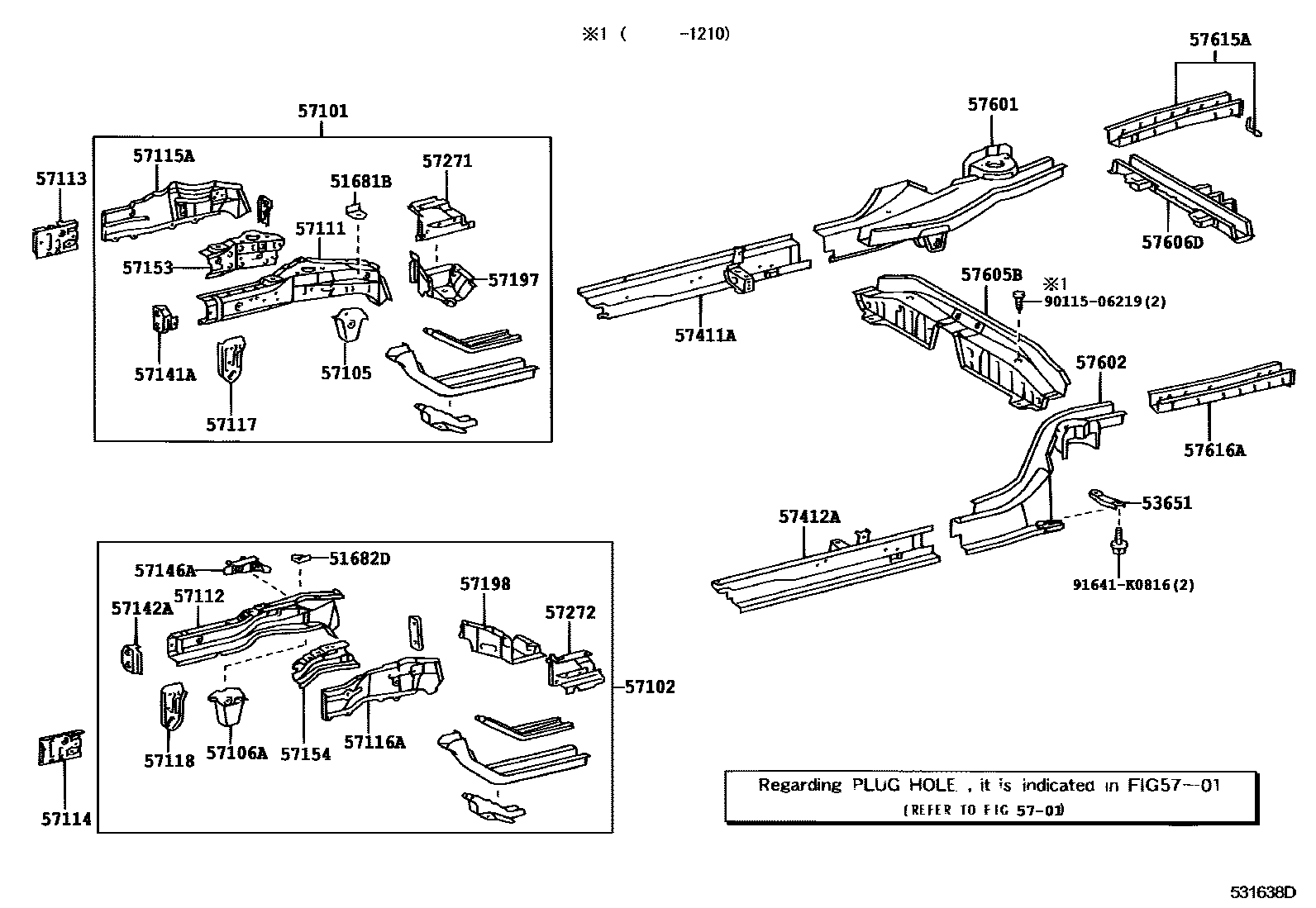

Toyota COROLLA Floor stringers EPC diagram — 531638D
Floor stringers — 531638D (200402 – 999999)

PNC and OE references

PNCPart nameOE numbers
51681BRight front wheel brake flexible hose support plate51681-02070 · 51681-32050
51682DLeft front wheel brake flexible hose support plate51682-02070 · 51682-32040
53651Rear floor longitudinal beam bracket53651-32010
57101Right front longitudinal beam sub-assembly57101-02250 · 57101-02330 · 57101-YK010
57102Left front longitudinal beam sub-assembly57102-02340 · 57102-02490
57105Right front suspension cross member front mounting bracket sub-assembly57105-12140
57106ALeft front longitudinal beam plate sub-assembly57106-12130
57111Right front longitudinal beam57111-02140 · 57111-12210
57112Left front longitudinal beam57112-02140 · 57112-12170
57113Right front longitudinal beam extension57113-02140 · 57113-12190 · 57113-YK010
57114Left front longitudinal beam extension57114-02160 · 57114-12160 · 57114-YK010
57115ARight front longitudinal beam outer panel57115-02070 · 57115-12080
57116ALeft front longitudinal beam outer panel57116-02070 · 57116-12080
57117Right front longitudinal beam front plate sub-assembly57117-02070 · 57117-12130
57118Left front longitudinal beam front plate sub-assembly57118-02040 · 57118-12130
57141AFront bumper arm right bracket57141-12060
57142AFront bumper arm left bracket57142-12070
57146ALeft front longitudinal beam rear reinforcement57146-02100 · 57146-12020
57153No. 2 right front longitudinal beam reinforcement57016-12080 · 57016-YK010
57154No. 2 left front longitudinal beam reinforcement57017-12060
57197Right front torsion box section piece57197-02070 · 57197-12030
57198Left front anti-torsion box section piece57198-02070 · 57198-12030
57271Steering housing support beam right extension57271-02050 · 57271-12090
57272Steering casing support beam left extension57272-02050 · 57272-12090
57411AFloor right inner longitudinal beam57401-02130 · 57401-12570
57412AFloor left inner longitudinal beam57402-02130 · 57402-12570
57601Rear floor right longitudinal beam sub-assembly57601-02150 · 57601-02160 · 57601-02220 · 57601-02230 · 57601-YK010
57602Rear floor left longitudinal beam sub-assembly57602-02150 · 57602-02160 · 57602-02220 · 57602-02230 · 57602-YK010
57605BRear floor No. 1 cross member sub-assembly57605-02070 · 57605-12180
57606DRear shock absorber mounting beam sub-assembly57606-02070 · 57606-02120 · 57606-12190
57615ARear floor right rear longitudinal member57615-02905 · 57615-02917
57616ARear floor left rear longitudinal member57616-02904 · 57616-02915
