Toyota COROLLA Front Spring & Shock Absorber — Figure 4803

Toyota COROLLA EPC diagram 4803, Front Spring & Shock Absorber, with 1 images and 27 PNC and OE references.

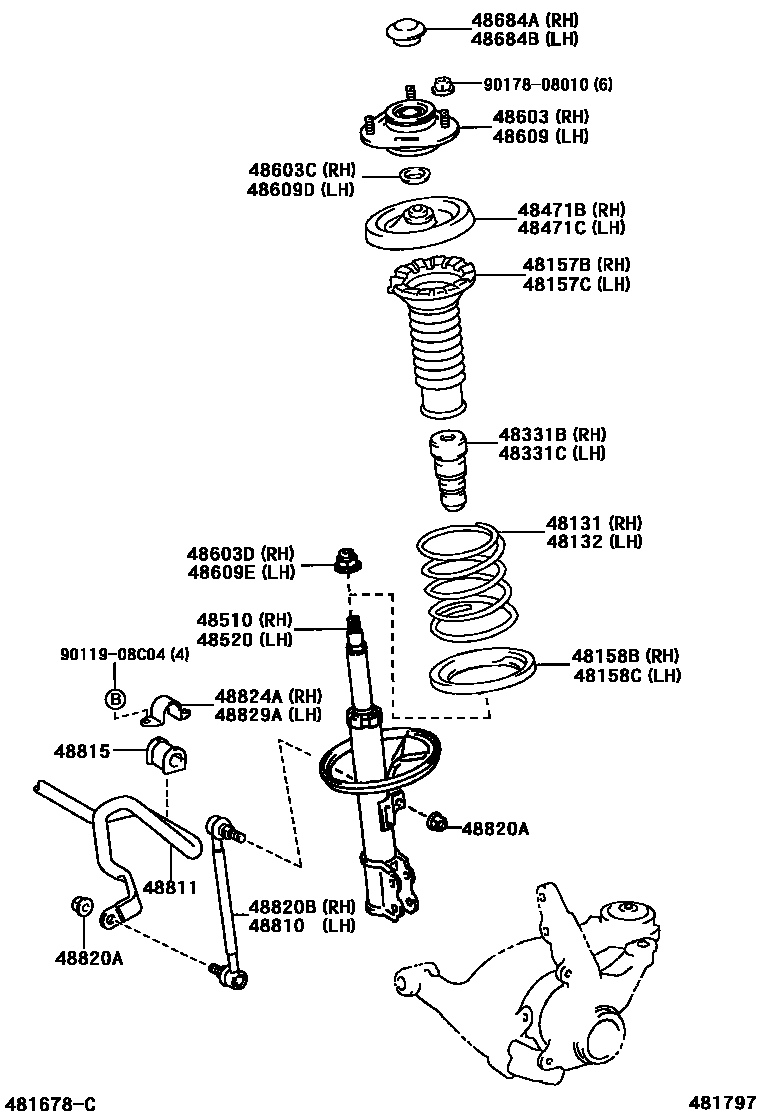

Toyota COROLLA Front Spring & Shock Absorber EPC diagram — 481797
Front Spring & Shock Absorber — 481797 (200402 – 999999)

PNC and OE references

PNCPart nameOE numbers
48131Right front coil spring48131-02890 · 48131-02891 · 48131-02A60 · 48131-02A61 · 48131-02W00 · 48131-02W10
48132Left front coil spring48131-02890 · 48131-02891 · 48131-02A60 · 48131-02A61 · 48131-02W00 · 48131-02W10
48157BFront coil spring upper right vibration isolation pad48157-02090 · 48157-02091 · 48157-02250
48157CFront coil spring upper left vibration isolation pad48157-02090 · 48157-02091 · 48157-02250
48158BFront coil spring lower right vibration isolation pad48158-02080 · 48158-02081 · 48158-02240
48158CFront coil spring lower left vibration isolation pad48158-02080 · 48158-02081 · 48158-02240
48331BRight front spring buffer block48331-12210
48331CLeft front spring buffer block48331-12210
48471BFront coil spring upper right seat48044-12100
48471CFront coil spring upper left seat48044-12100
48510Right front shock absorber assembly48510-02360 · 48510-02361 · 48510-02362 · 48510-02363 · 48510-02E60
48520Left front shock absorber assembly48520-02360 · 48520-02361 · 48520-02362 · 48520-02363 · 48520-02E60
48603Right front suspension bearing sub-assembly48609-02150
48603CDust seal (for right front suspension mount)90303-22002
48603DNut (for front mount to right front shock absorber)90179-14015
48609Left front suspension bearing sub-assembly48609-02150
48609DDust seal (for left front suspension mount)90303-22002
48609ENut (for front mount to left front shock absorber)90179-14015
48684ARight front suspension support dust cover48684-52010
48684BLeft front suspension support dust cover48684-52010
48810Left front stabilizer bar link assembly48820-02060 · 48820-47010
48811front stabilizer bar48811-02170 · 48811-02171
48815Front stabilizer bar bushing No. 148815-02130
48820ANut (for front stabilizer bar link)90178-C0027 · 90179-12151
48820BRight front stabilizer bar link assembly48820-02060 · 48820-47010
48824ARight front stabilizer bar bracket No. 148824-26210
48829ALeft front stabilizer bar bracket No. 148824-26210
