Toyota COROLLA Air Cleaner — Figure 1703

Toyota COROLLA EPC diagram 1703, Air Cleaner, with 4 images and 12 PNC and OE references.

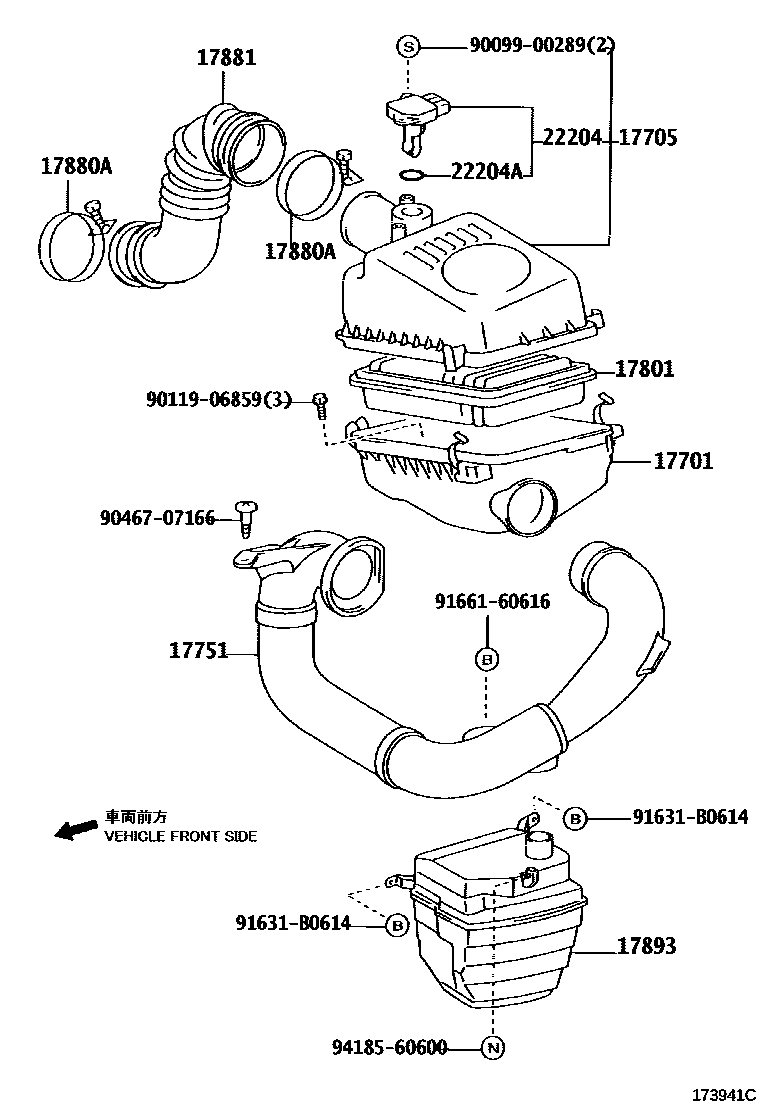

Toyota COROLLA Air Cleaner EPC diagram — 173941C
Air Cleaner — 173941C (200402 – 200606)

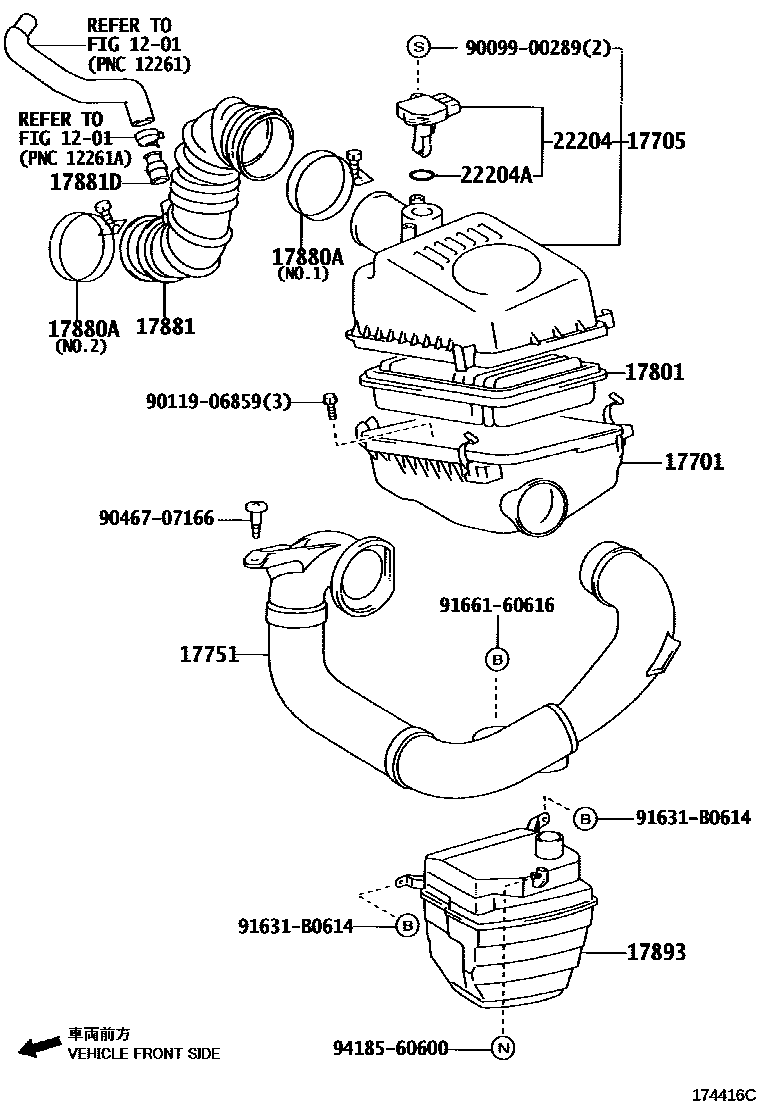

Toyota COROLLA Air Cleaner EPC diagram — 174416C
Air Cleaner — 174416C (200506 – 200606)
Toyota COROLLA Air Cleaner EPC diagram — 175267B
Air Cleaner — 175267B (200606 – 999999)

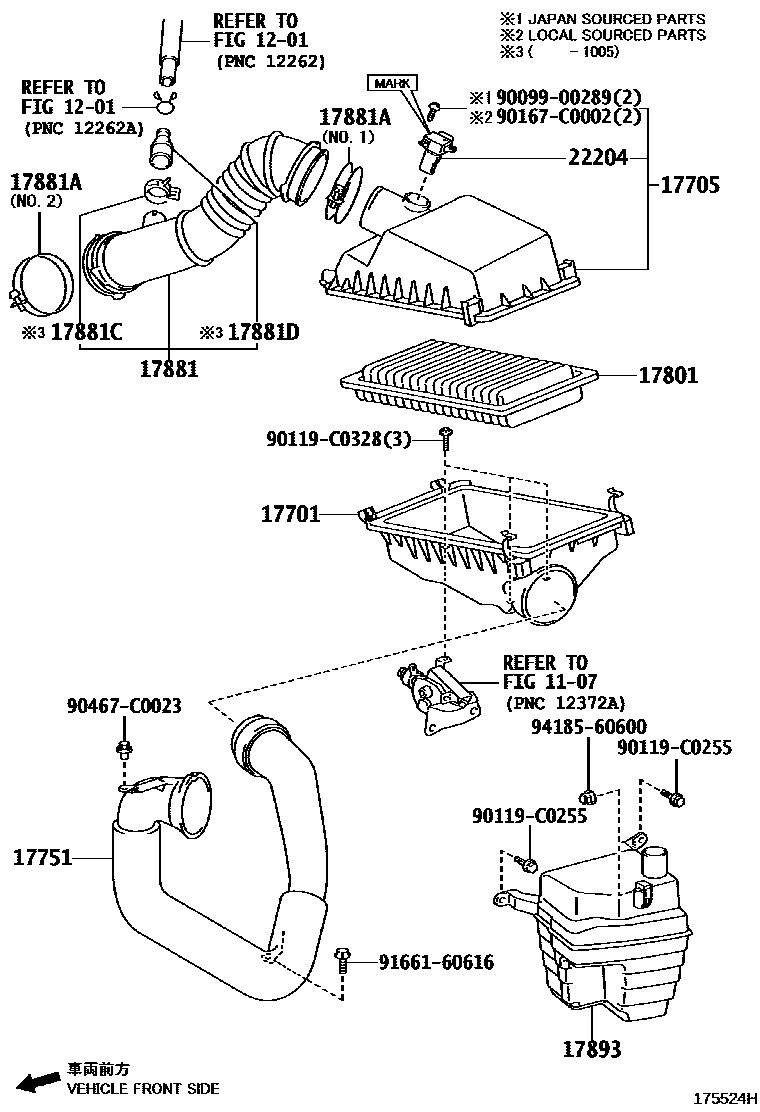

Toyota COROLLA Air Cleaner EPC diagram — 175524H
Air Cleaner — 175524H (200705 – 999999)

PNC and OE references

PNCPart nameOE numbers
17701Air filter housing sub-assembly17701-0D070 · 17701-0D071
17705Air filter cover sub-assembly17705-0D120 · 17705-0T020 · 17705-0T120 · 17705-0T121
17751No. 1 air filter air inlet17751-0T110 · 17751-22090
17801Air filter element sub-assembly17801-0D050 · 17801-22020
17880Ahose clamp96111-10750 · 96111-10800
17881No. 1 air cleaner hose17880-0T020 · 17880-0T150 · 17881-0D210 · 17881-22120
17881AClamp (for No. 1 air cleaner hose)96111-10730 · 96111-10780 · 96111-10800
17881CClamp (for No. 1 air cleaner hose)90467-38003
17881DConnector tube (for air cleaner hose)90406-28001 · 90904-06008
17893Intake resonator17893-0D030 · 17893-0T030
22204Intake air flow meter assembly22204-0C020 · 22204-0T010 · 22204-0T040 · 22204-22010 · 22204-28010
22204AO-ring (for intake air flow meter)90099-14141
