Toyota COROLLA Manifold — Figure 1701

Toyota COROLLA EPC diagram 1701, Manifold, with 4 images and 15 PNC and OE references.

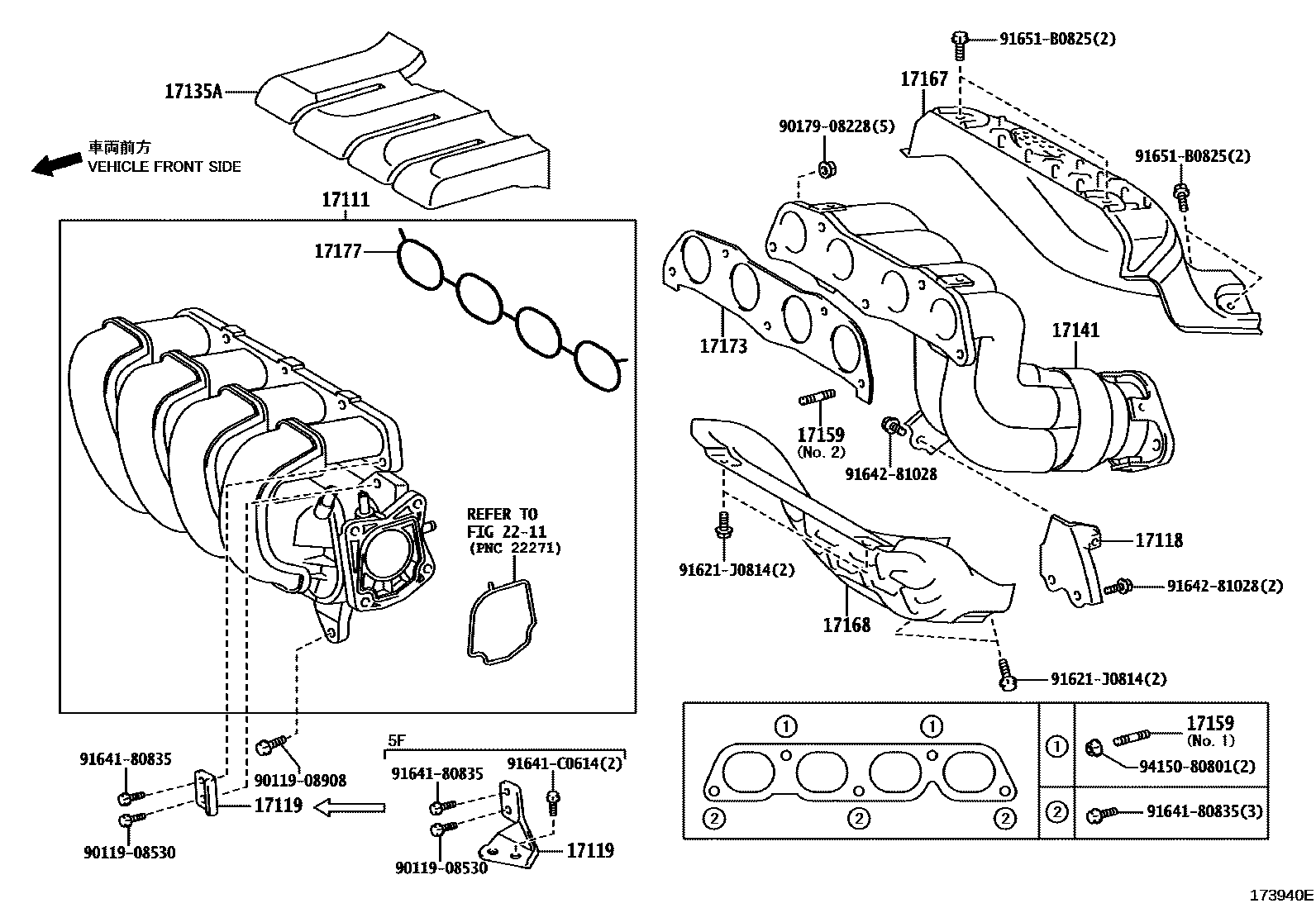

Toyota COROLLA Manifold EPC diagram — 173940E
Manifold — 173940E (200402 – 200606)

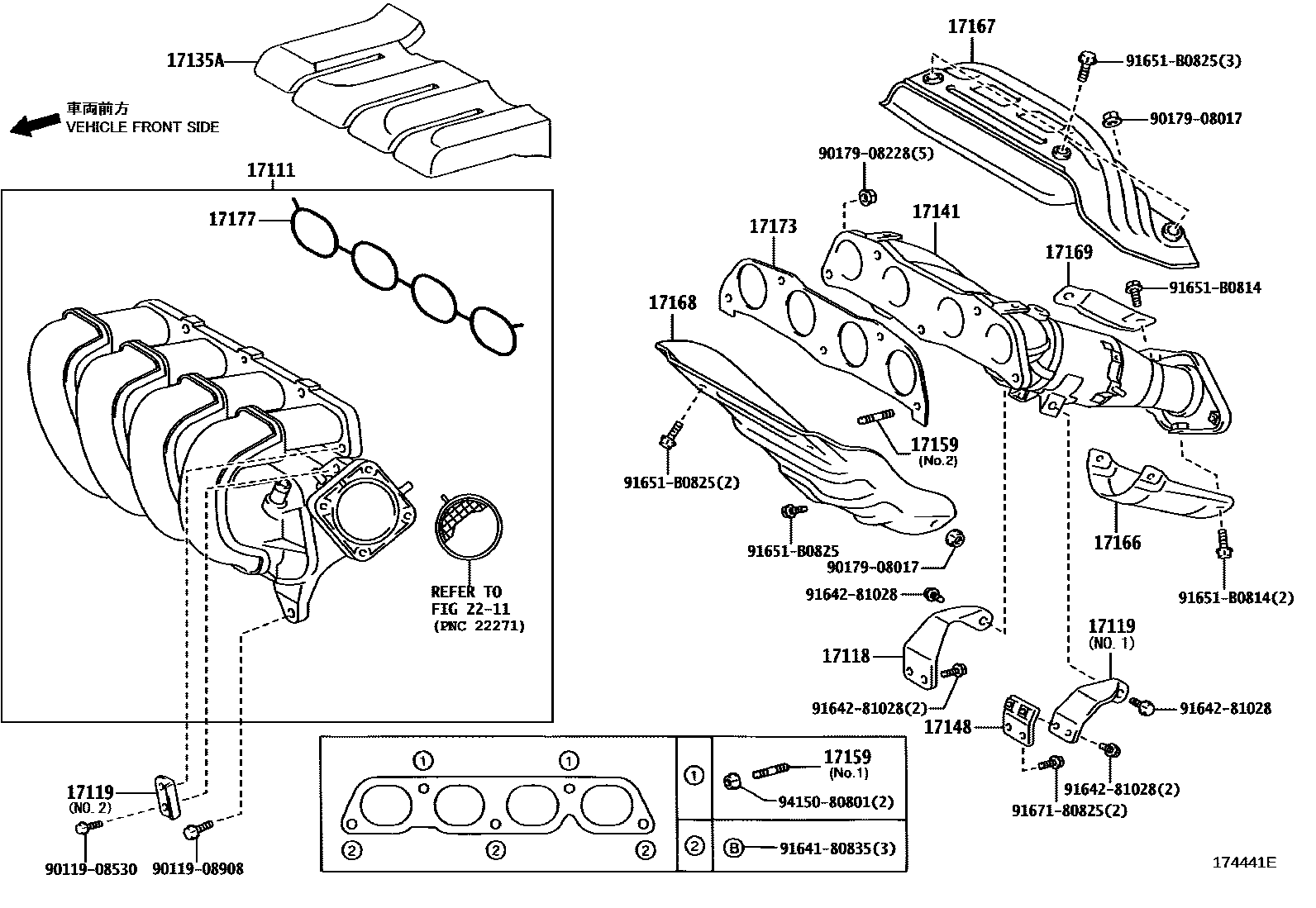

Toyota COROLLA Manifold EPC diagram — 174441E
Manifold — 174441E (200507 – 200606)
Toyota COROLLA Manifold EPC diagram — 175266C
Manifold — 175266C (200606 – 200705)

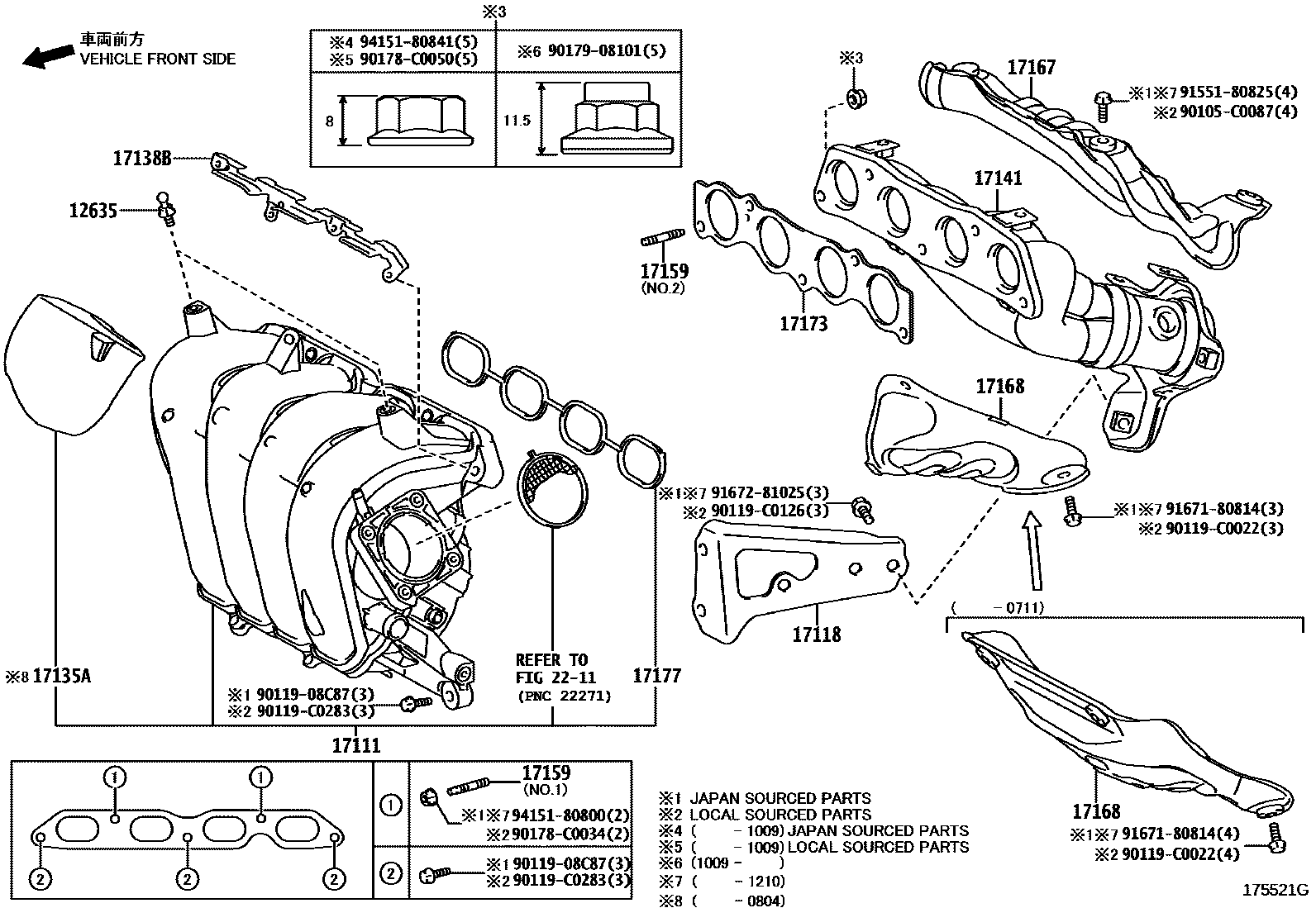

Toyota COROLLA Manifold EPC diagram — 175521G
Manifold — 175521G (200705 – 999999)

PNC and OE references

PNCPart nameOE numbers
12635hood connector90109-06385 · 90109-C0017
17111Intake Manifold17120-0D100 · 17120-0T020 · 17120-0T021 · 17120-0T022 · 17120-22030 · 17120-22070 · 17120-37020 · 17120-37022
17118Manifold stays17118-0D080 · 17118-0T010 · 17118-22020 · 17118-22090 · 17118-37010
17119No. 2 manifold stay17119-22070 · 17139-0D020 · 17139-22030 · 17139-22040
17135AIntake manifold No. 1 heat shield17135-0D010 · 17135-22010 · 17135-37010
17138BIntake manifold stay17138-0T020 · 17138-0T021 · 17138-37010
17141exhaust manifold17104-0D110 · 17104-22050 · 17104-22120 · 17141-0T020 · 17141-0T070 · 17141-37051
17148Exhaust manifold plate (for EGR intake)17148-22030
17159Studs (for manifold to cylinder head)90126-08026 · 90126-08043 · 90126-08052
17166Exhaust manifold No. 4 heat shield17166-22011
17167Exhaust manifold No. 1 heat shield17167-0D061 · 17167-0T010 · 17167-0T070 · 17167-22041 · 17167-22121 · 17167-37011
17168Exhaust manifold No.2 insulation pad17168-0D050 · 17168-0T020 · 17168-0T060 · 17168-22040 · 17168-22120 · 17168-37060 · 17168-37100
17169Exhaust manifold No. 3 heat shield17169-22030
17173Gasket (exhaust manifold to cylinder head)17173-0T010 · 17173-22010 · 17173-37010
17177No. 1 gasket (intake manifold to cylinder head)17171-22030 · 17177-0T010 · 17177-37030
