Toyota COROLLA Water Pump — Figure 1601

Toyota COROLLA EPC diagram 1601, Water Pump, with 2 images and 4 PNC and OE references.

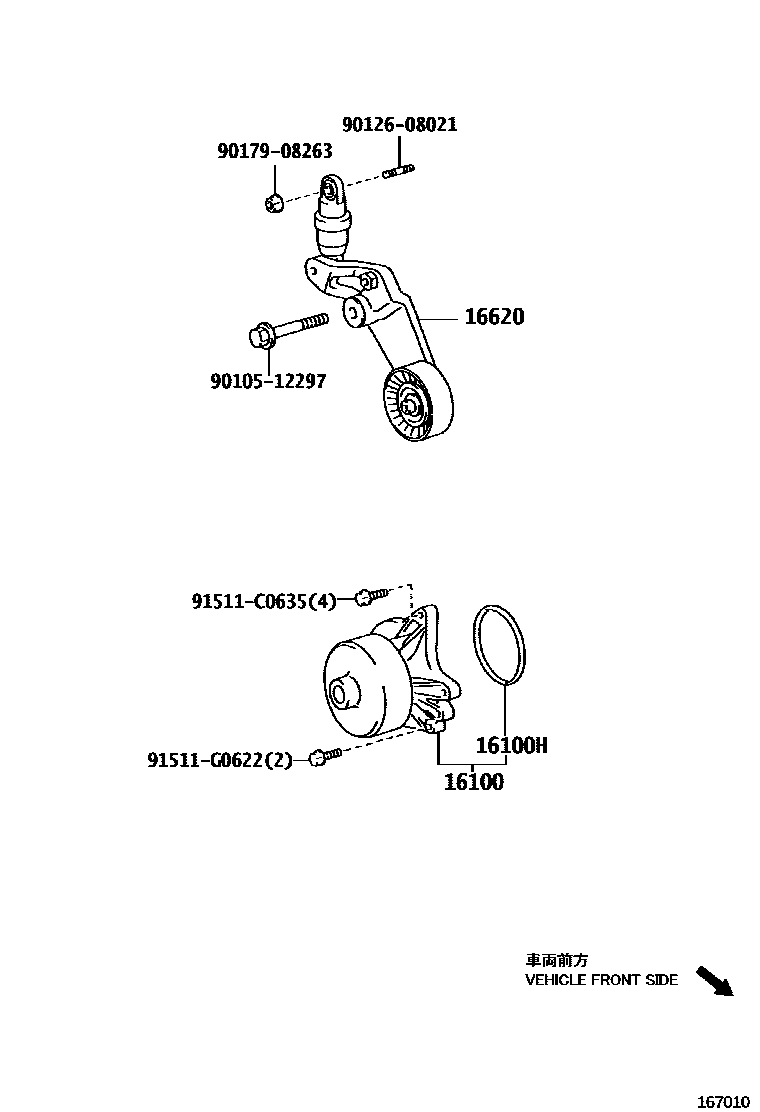

Toyota COROLLA Water Pump EPC diagram — 167010
Water Pump — 167010 (200402 – 999999)
Toyota COROLLA Water Pump EPC diagram — 167011
Water Pump — 167011 (200705 – 999999)

PNC and OE references

PNCPart nameOE numbers
16100Engine water pump assembly16100-09550 · 16100-29175 · 16100-29415 · 16100-39465 · 16100-39466
16100HO-ring (for water pump)90301-69006
16271water pump gasket16271-37010
16620Poly V-belt tensioner assembly16620-22011 · 16620-22012 · 16620-22013
