Toyota COROLLA 暖风和空调系统 - 水管 — Figure 8716

Toyota COROLLA EPC diagram 8716, 暖风和空调系统 - 水管, with 3 images and 3 PNC and OE references.

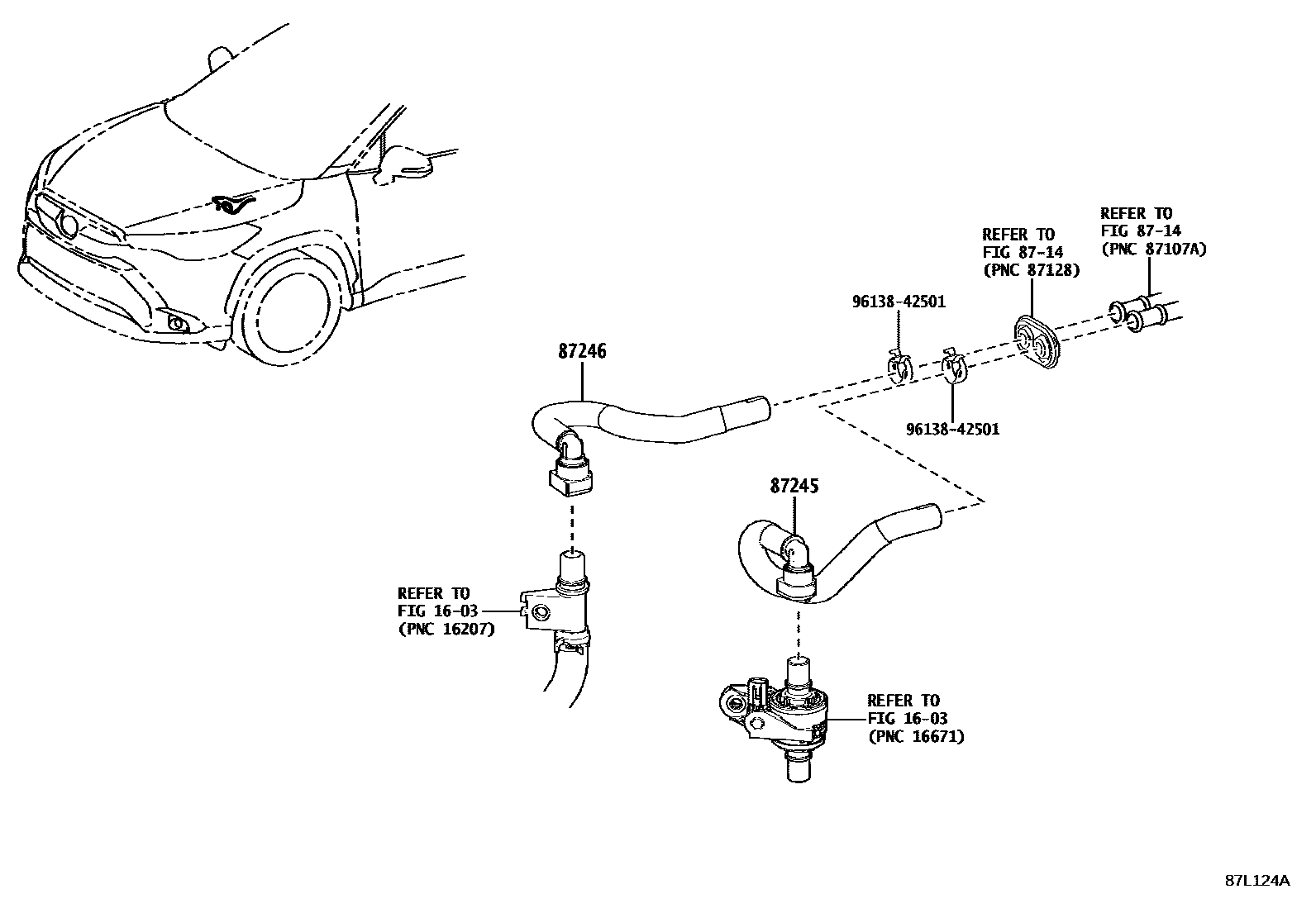

Toyota COROLLA 暖风和空调系统 - 水管 EPC diagram — 87L124A
暖风和空调系统 - 水管 — 87L124A (202207 – 999999)

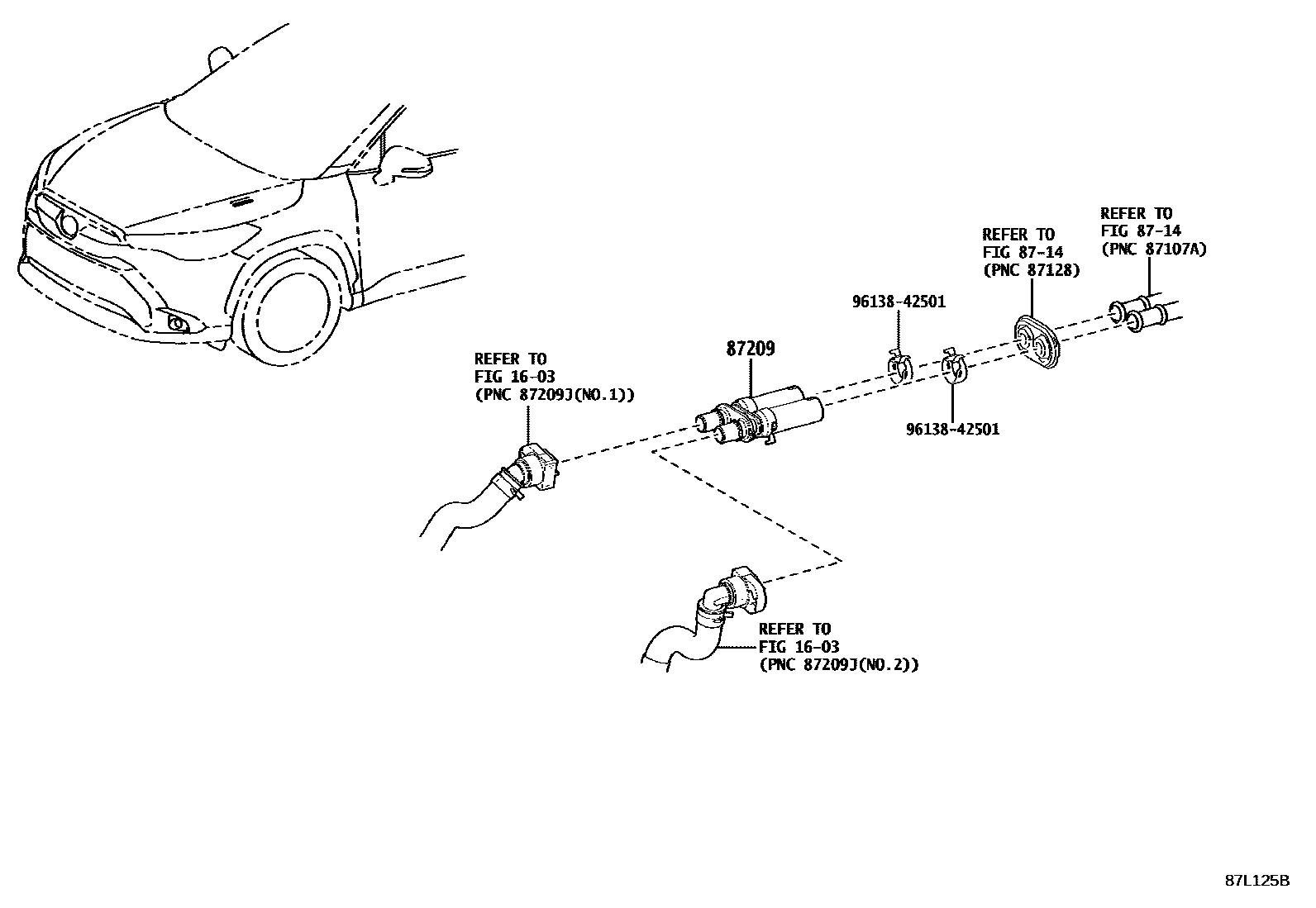

Toyota COROLLA 暖风和空调系统 - 水管 EPC diagram — 87L125B
暖风和空调系统 - 水管 — 87L125B (202207 – 999999)

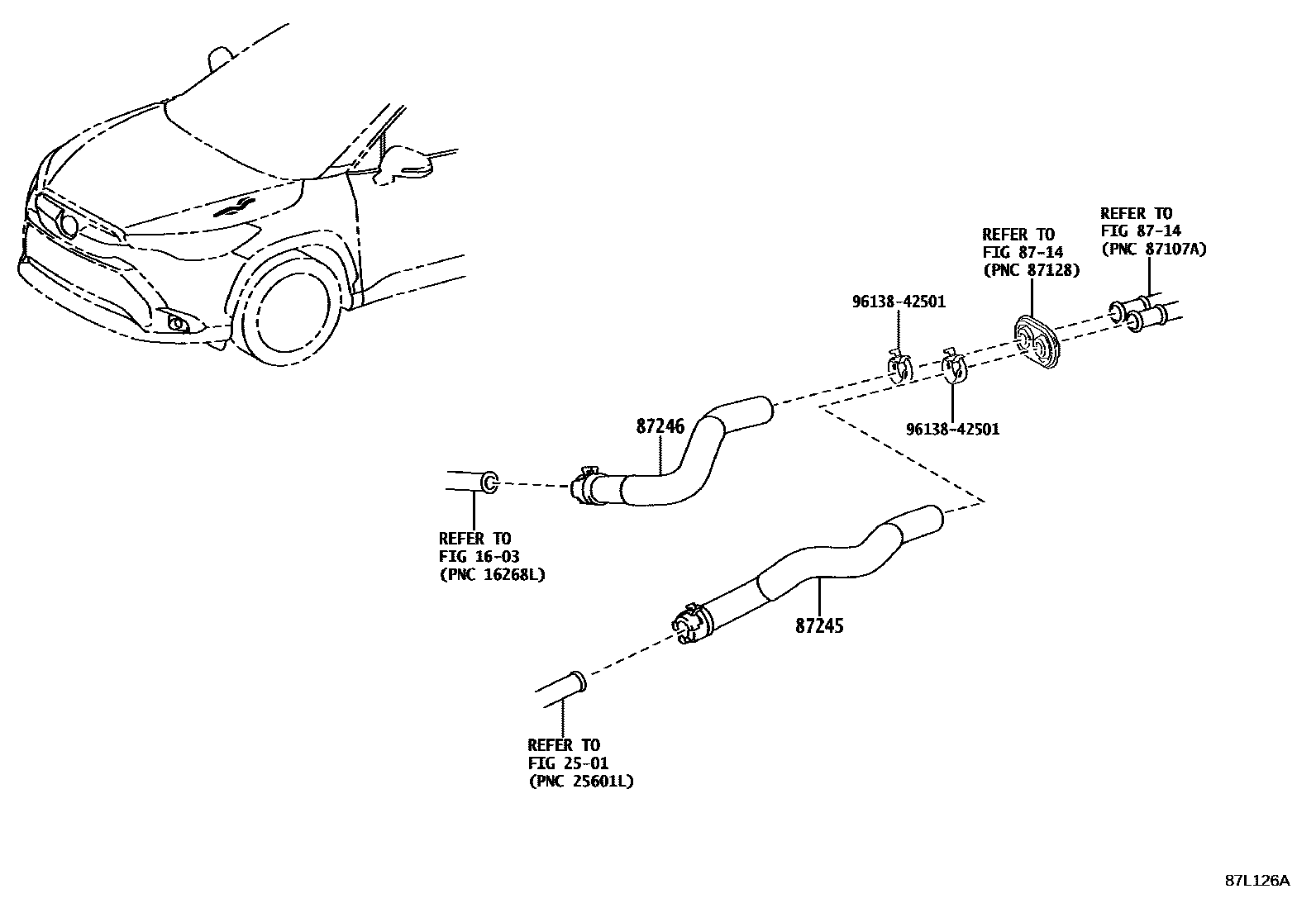

Toyota COROLLA 暖风和空调系统 - 水管 EPC diagram — 87L126A
暖风和空调系统 - 水管 — 87L126A (202207 – 999999)

PNC and OE references

PNCPart nameOE numbers
87209Water hose sub-assembly87209-16040
87245Heater water inlet hose87209-12640 · 87209-47010
87246Heater outlet hose87209-12710 · 87209-47030
