Toyota COROLLA 线束和卡夹 — Figure 8202

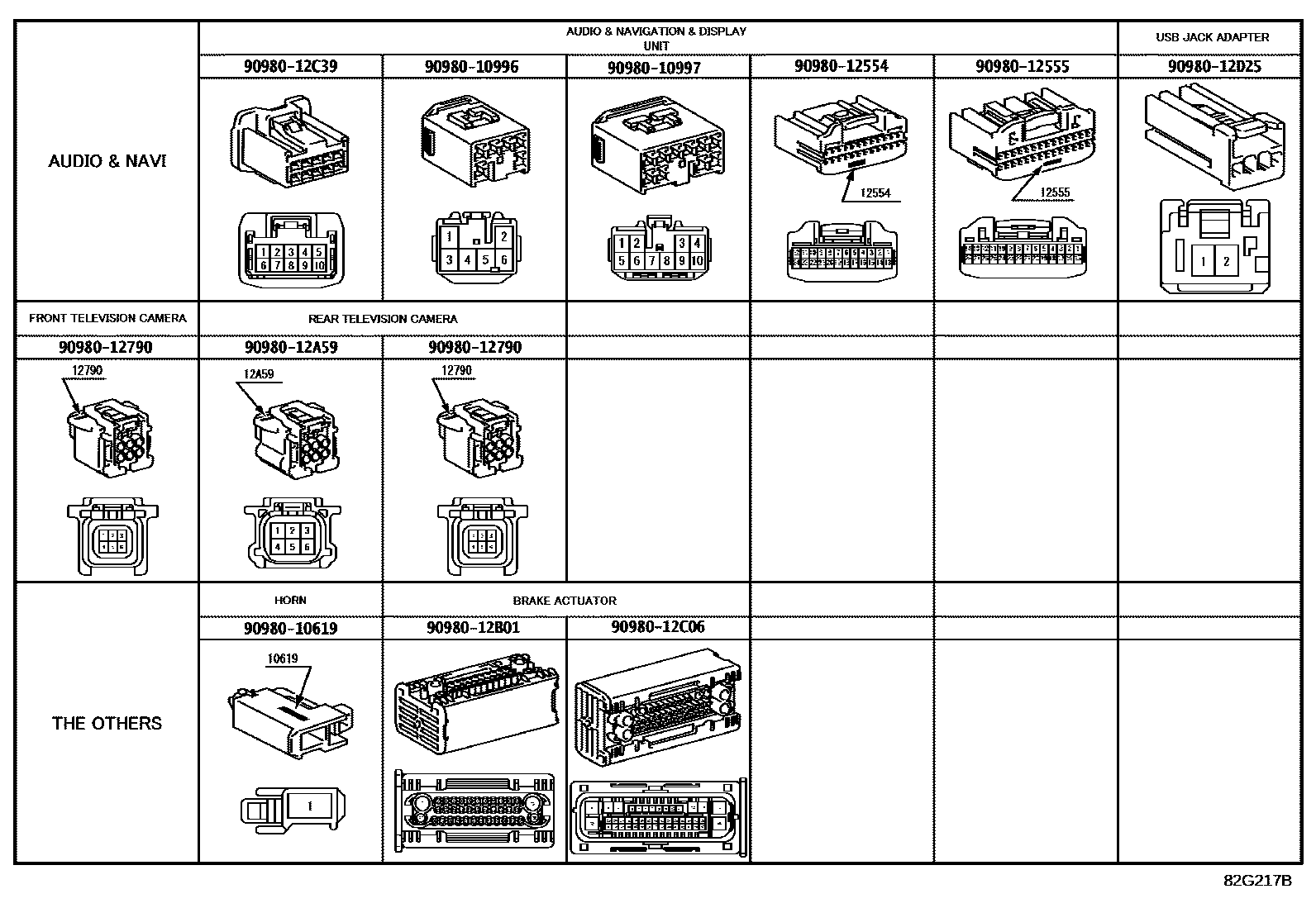

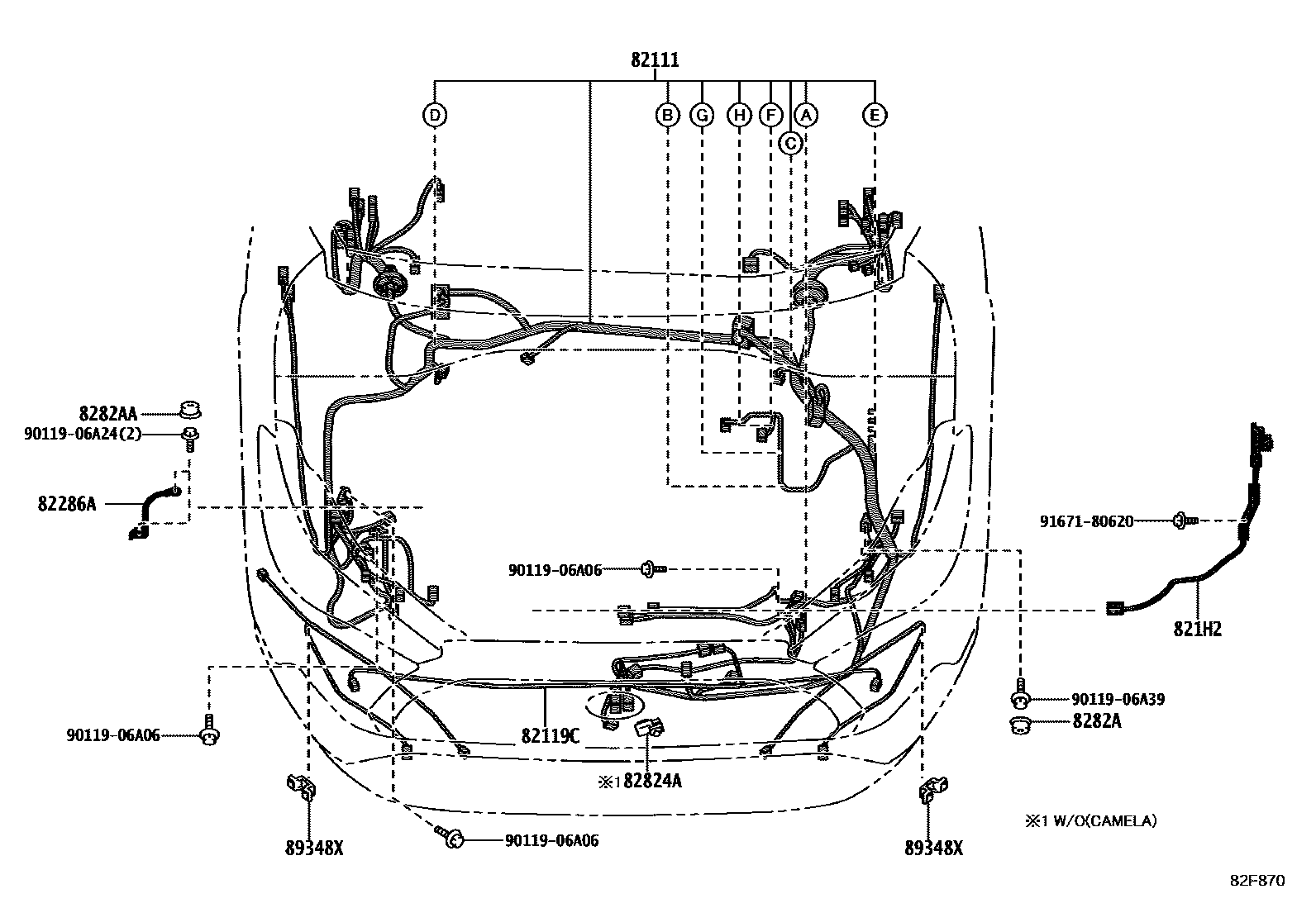

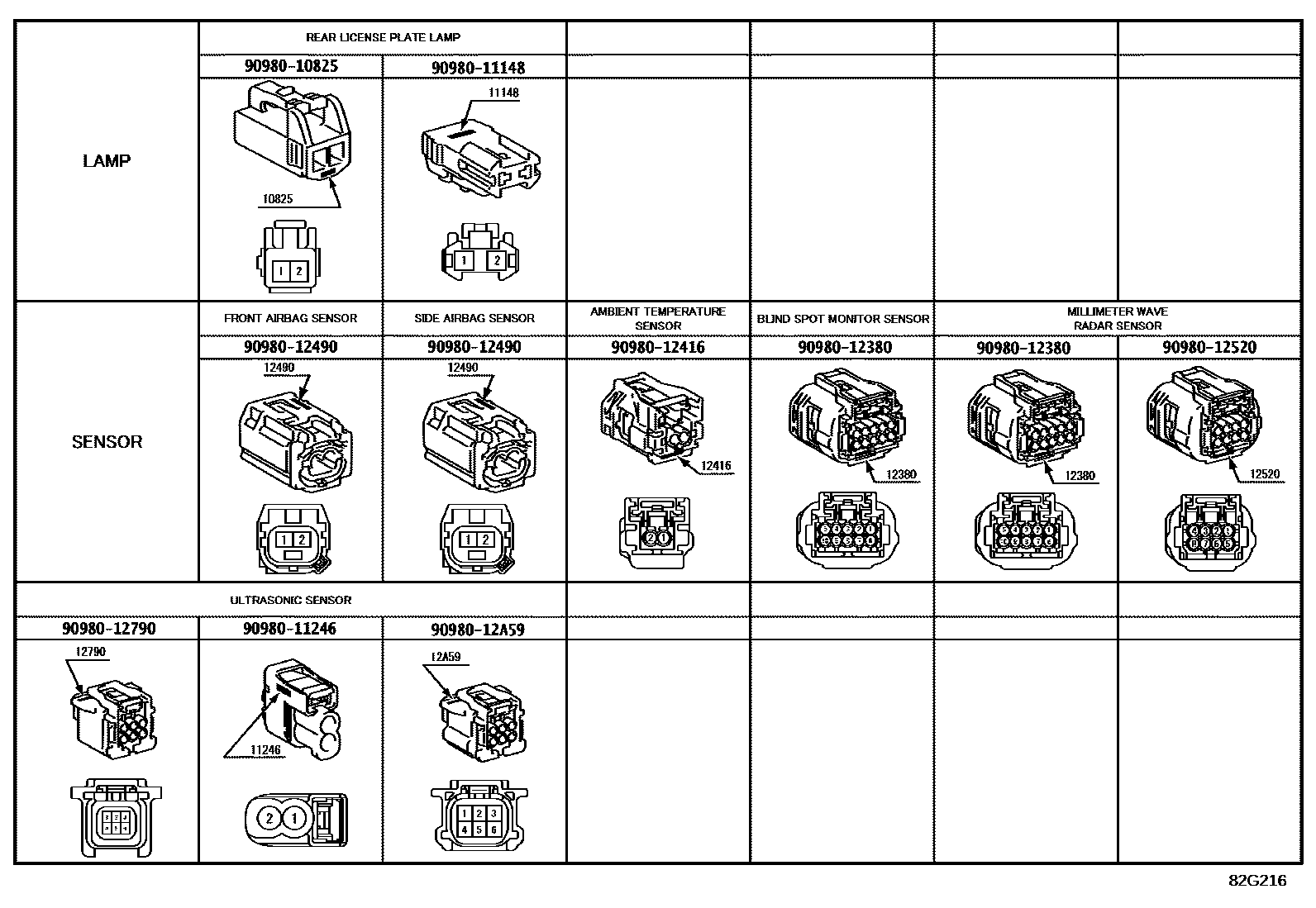

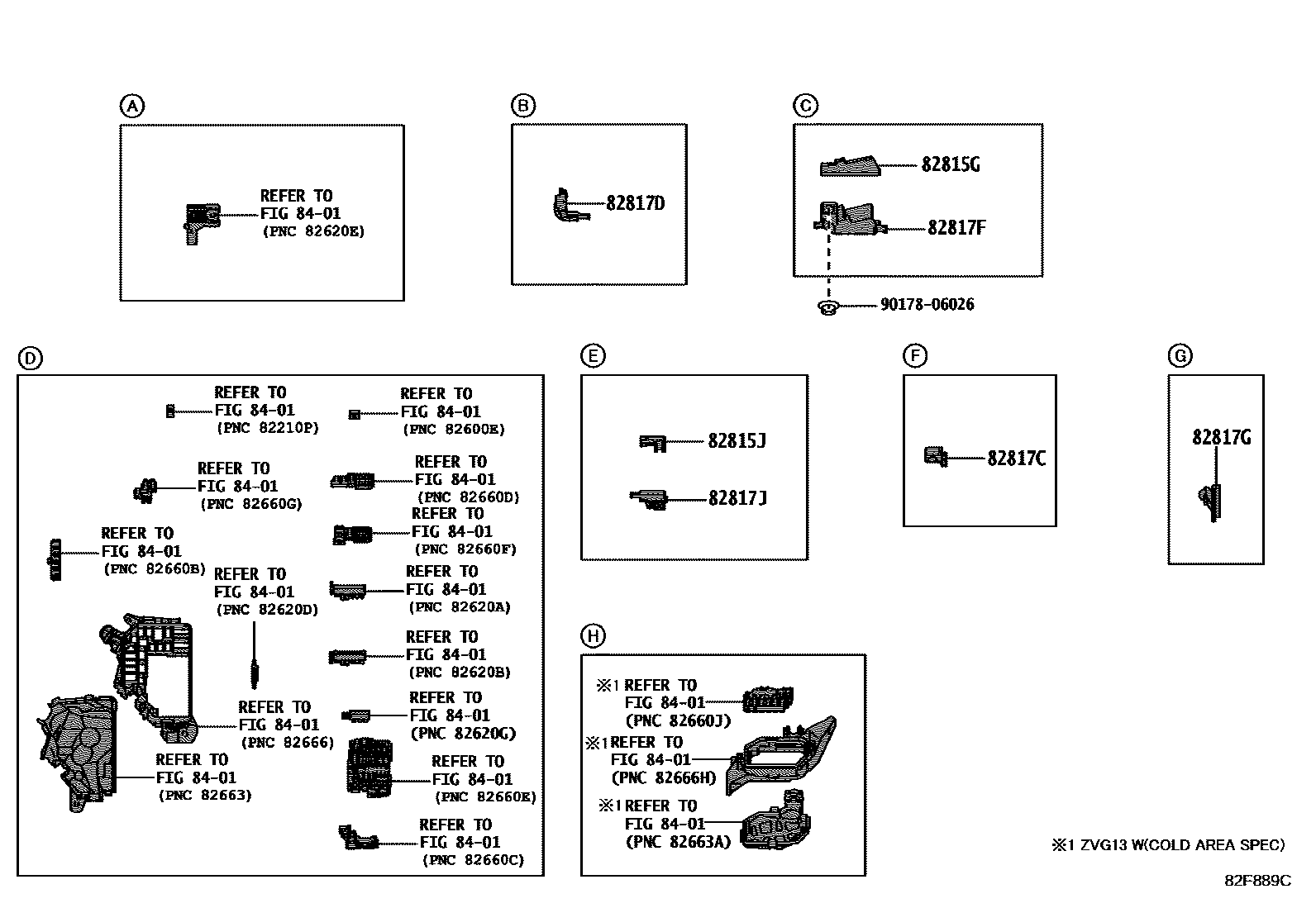

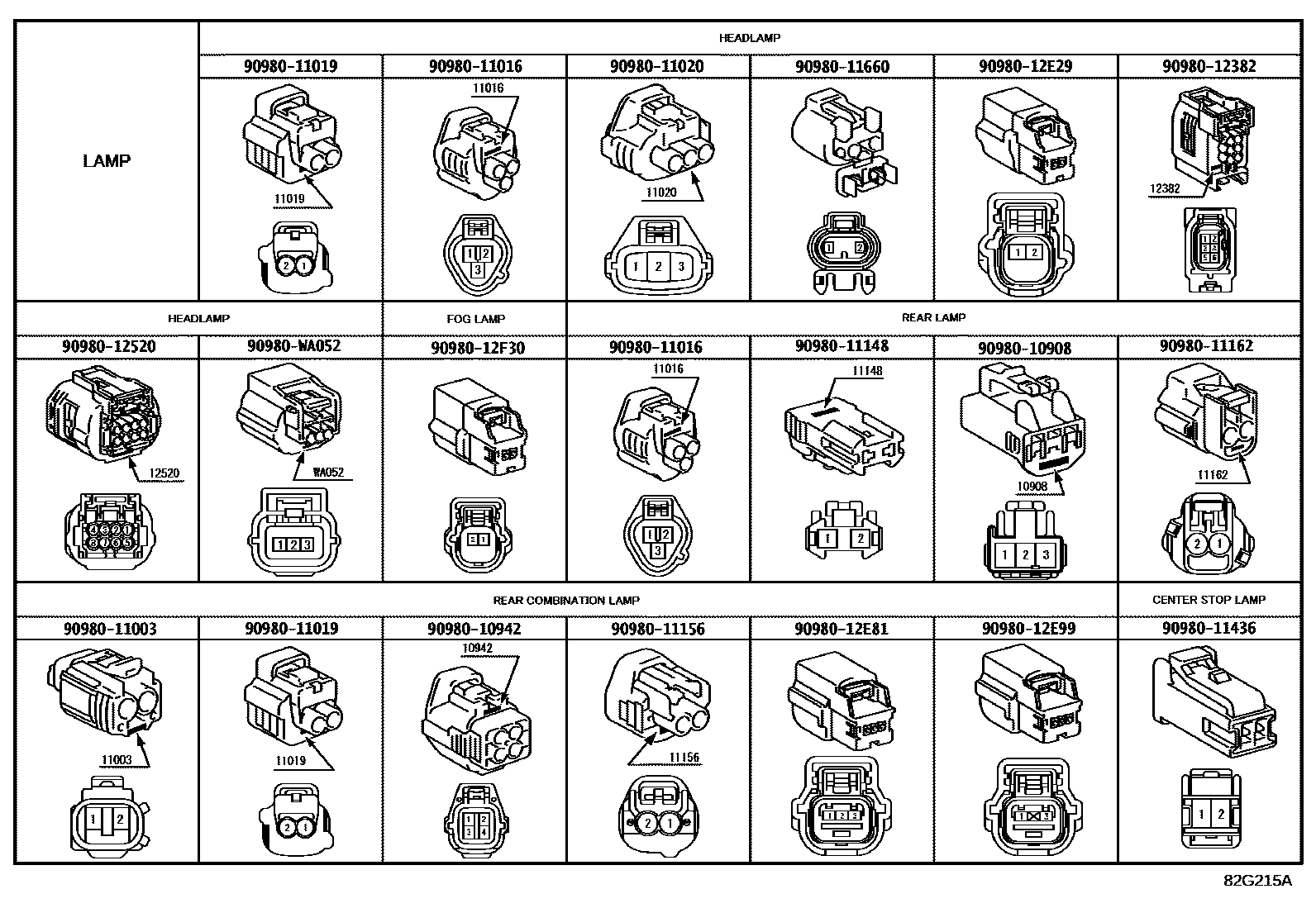

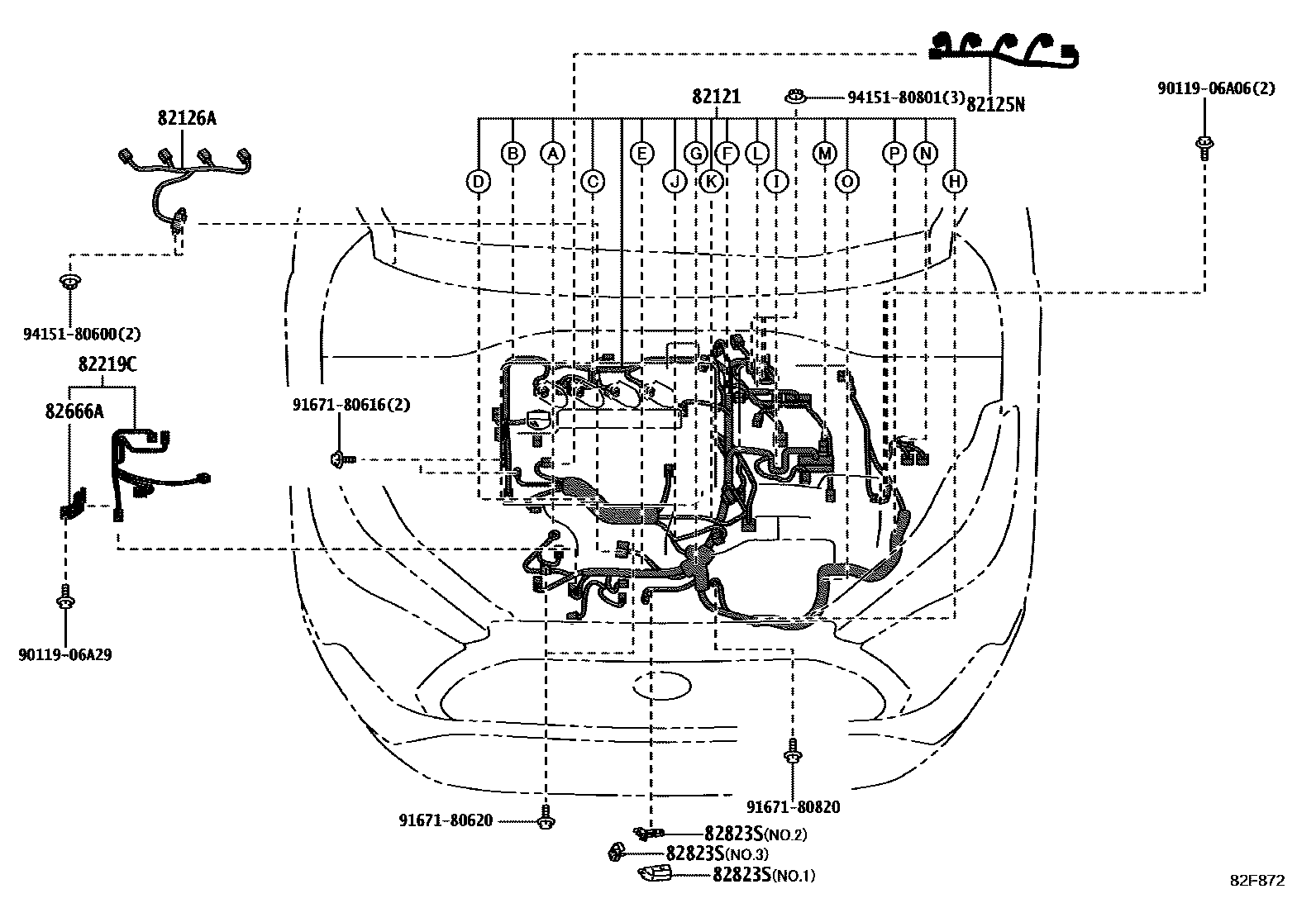

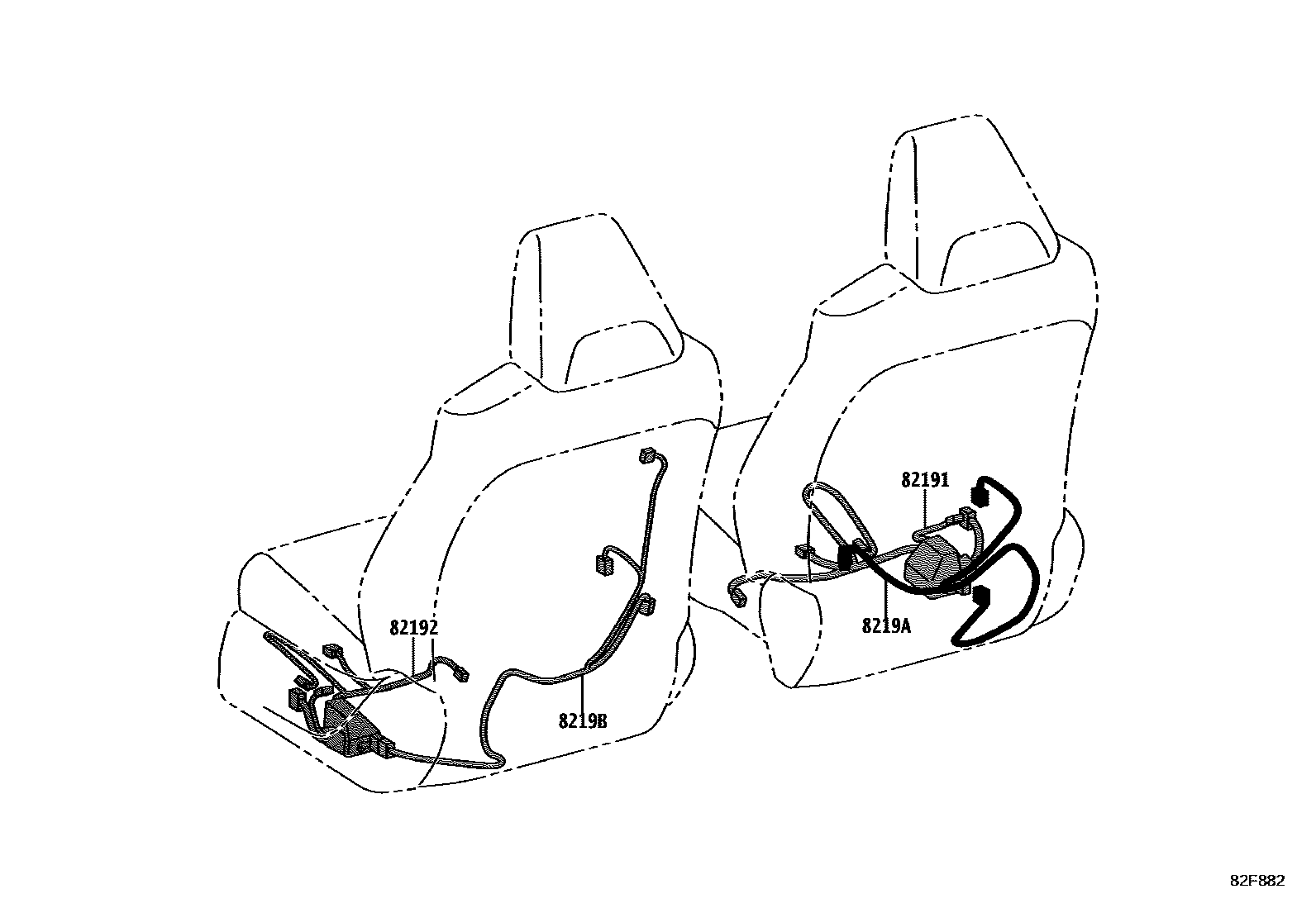

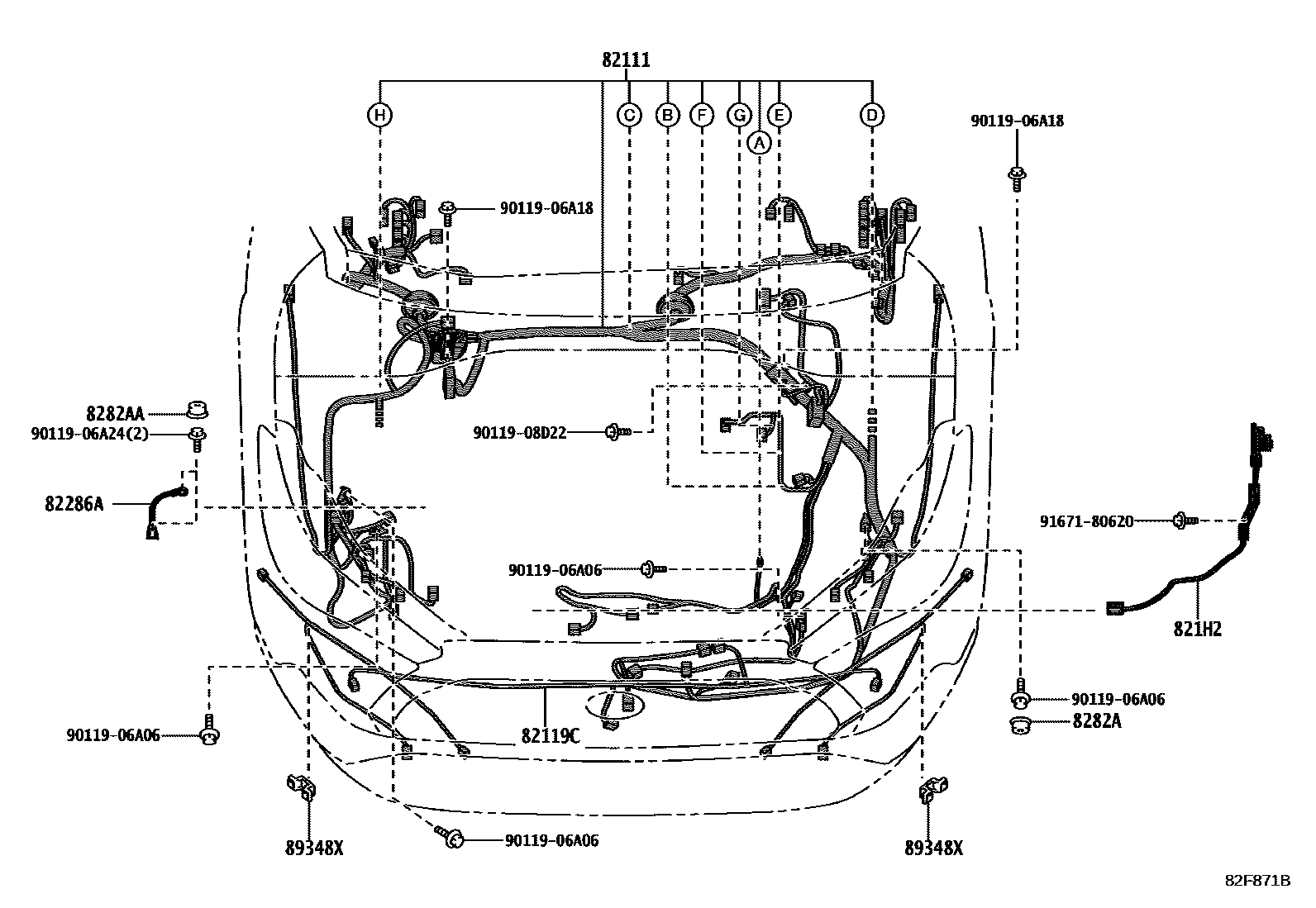

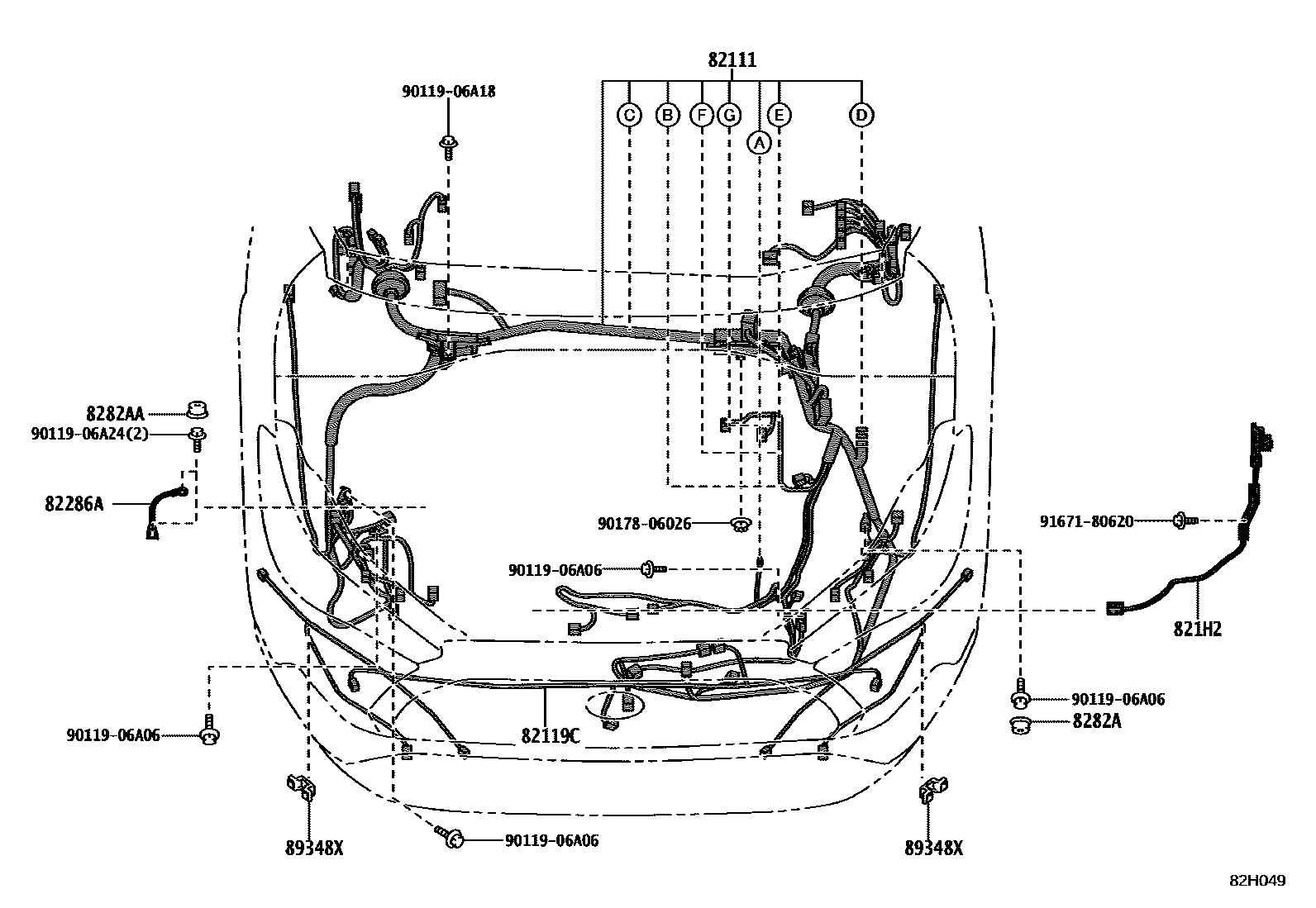

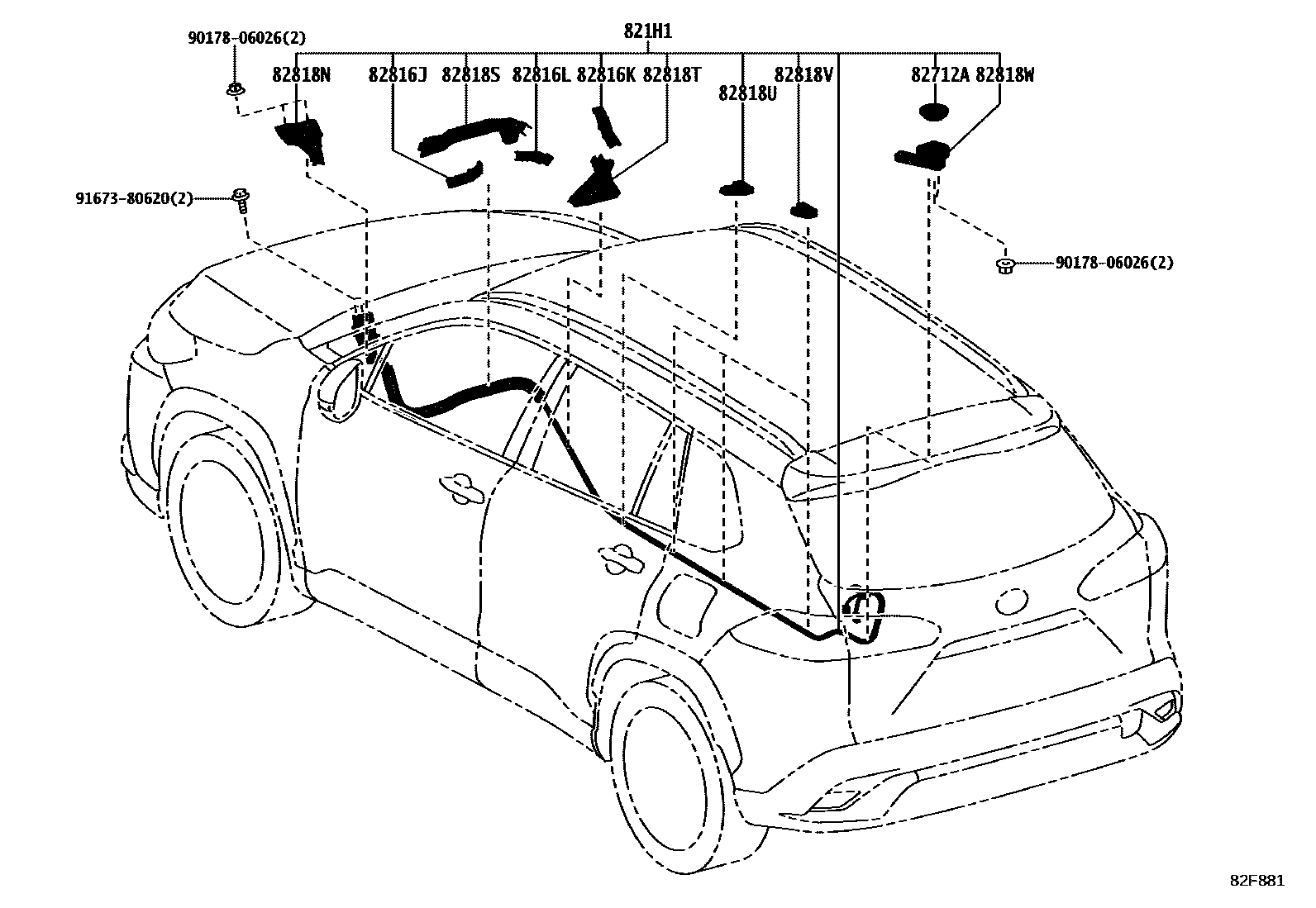

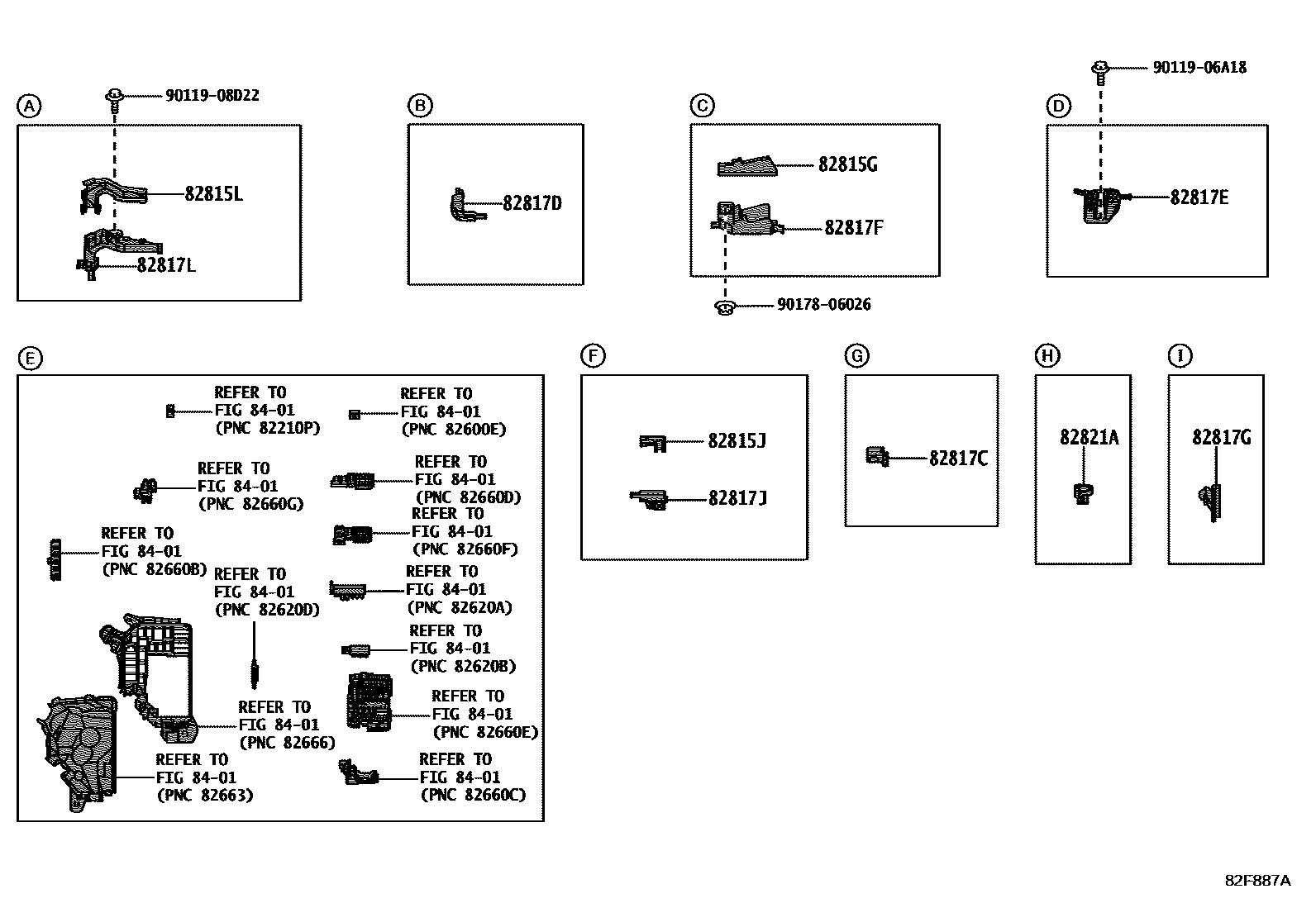

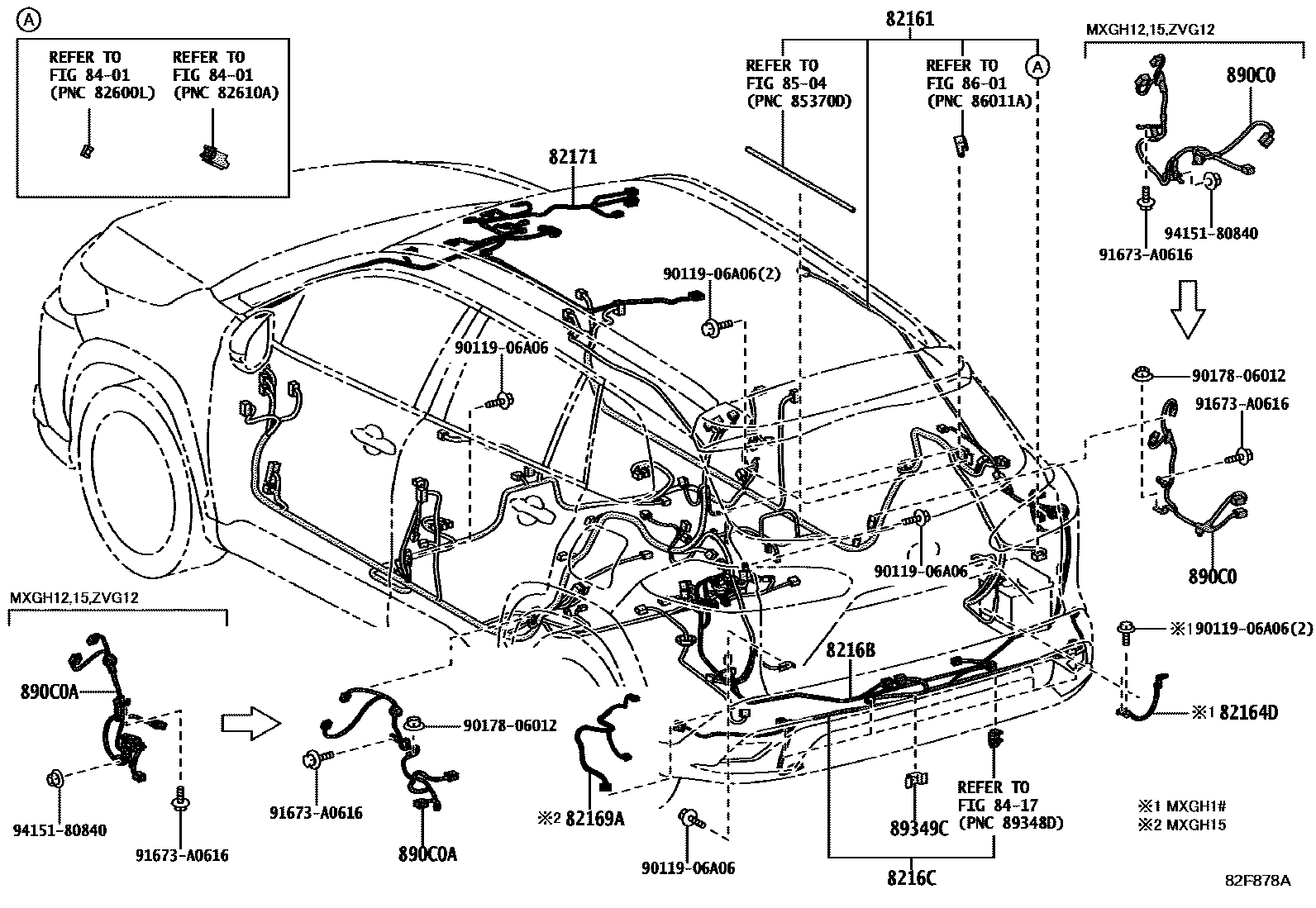

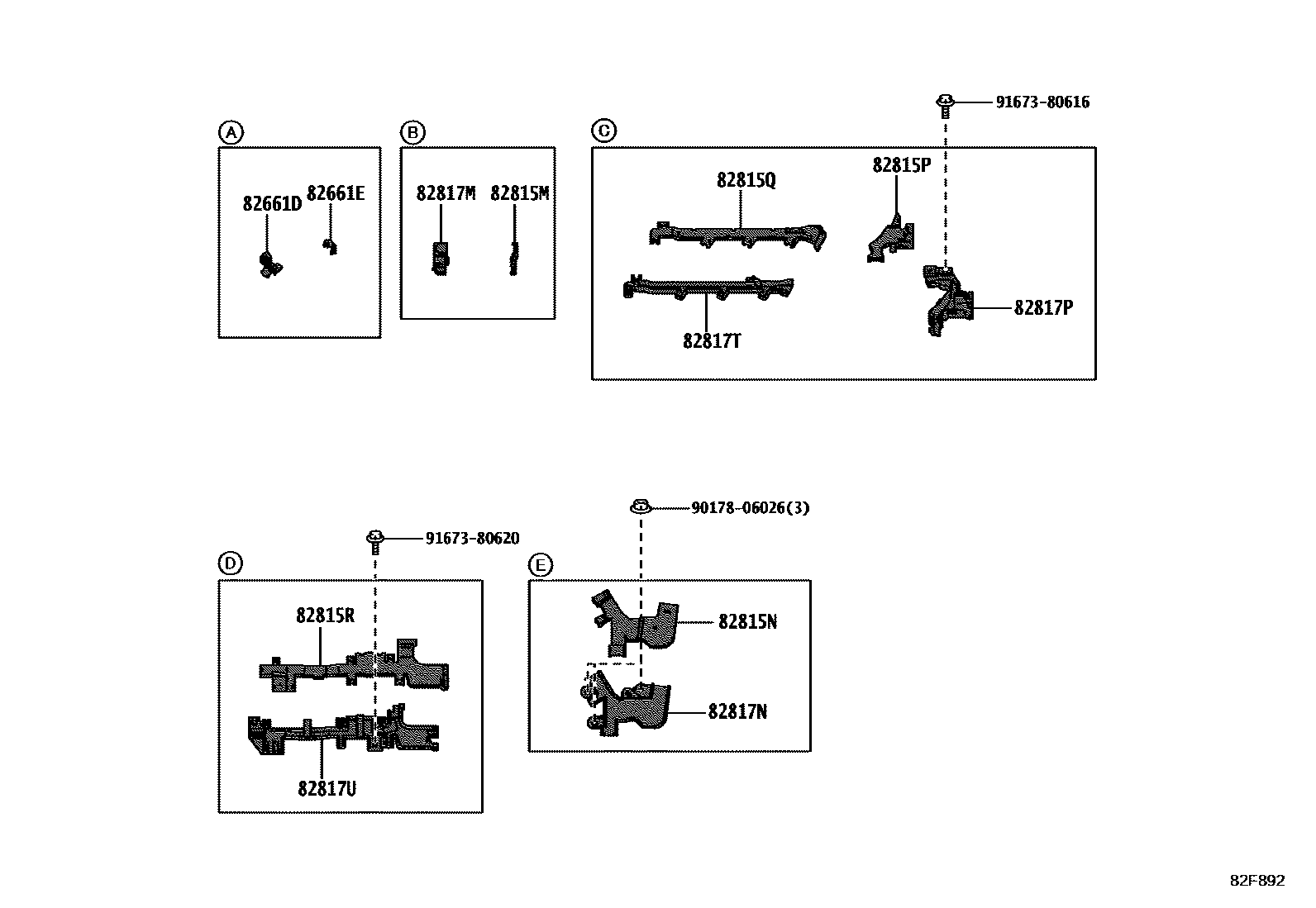

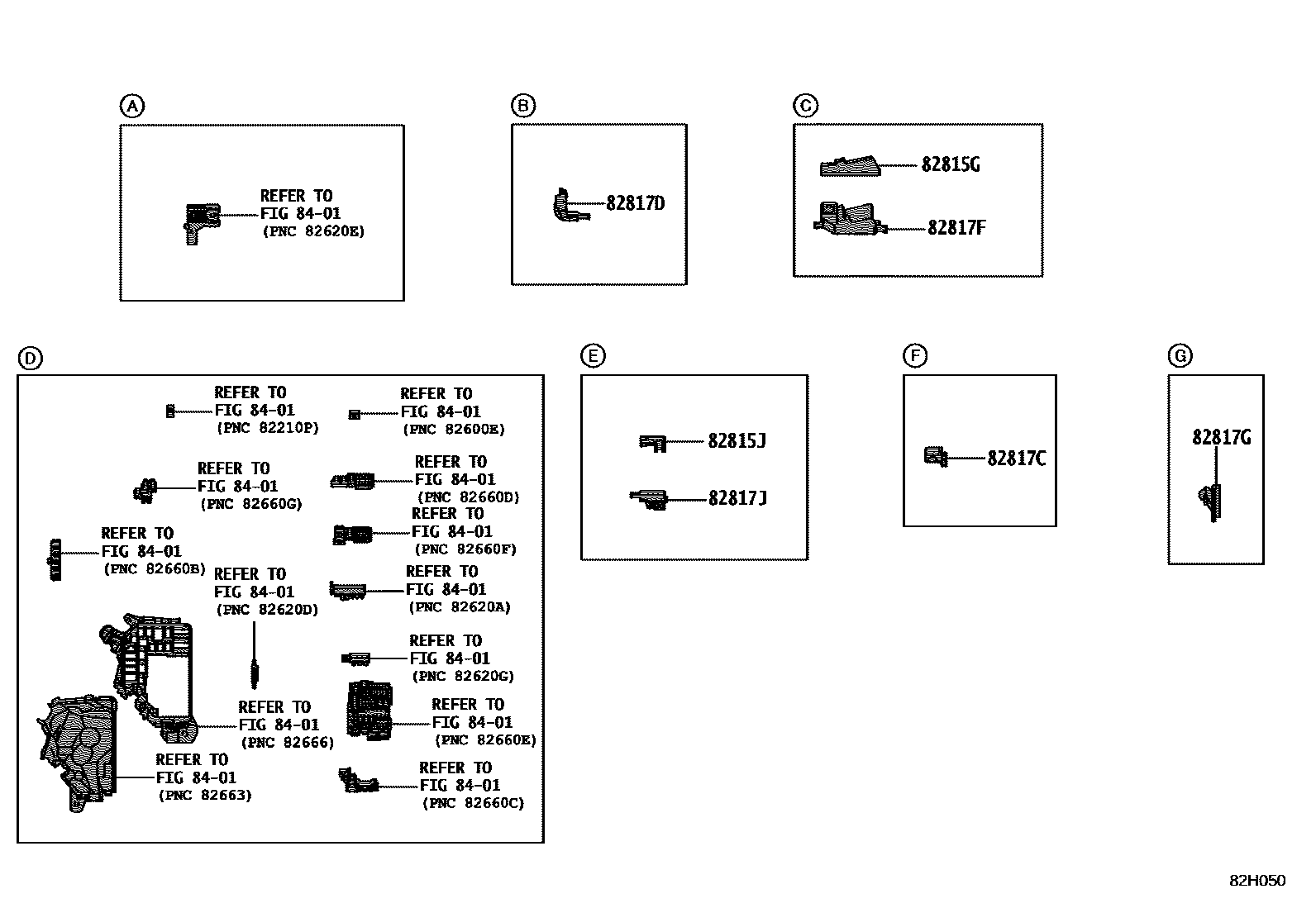

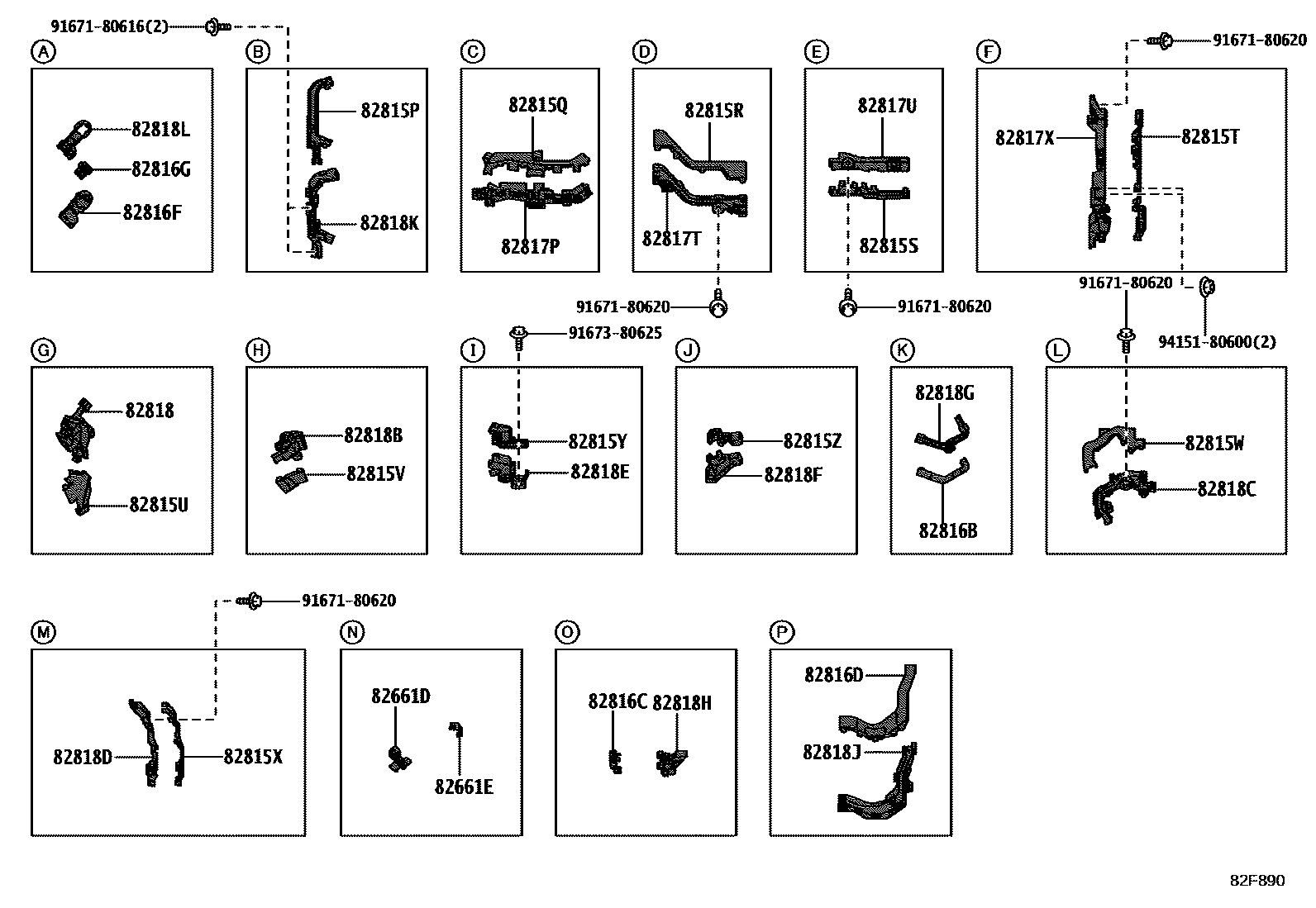

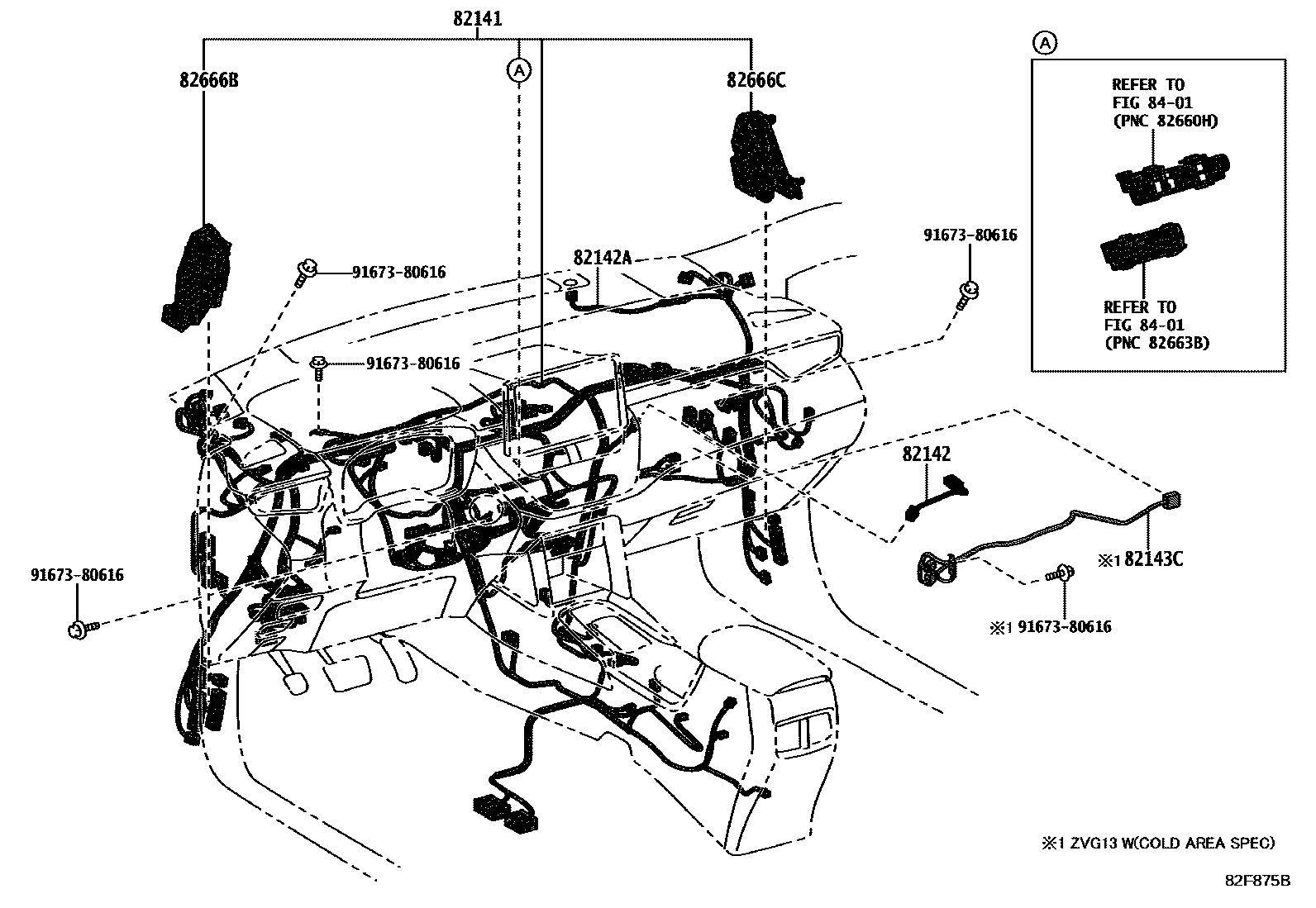

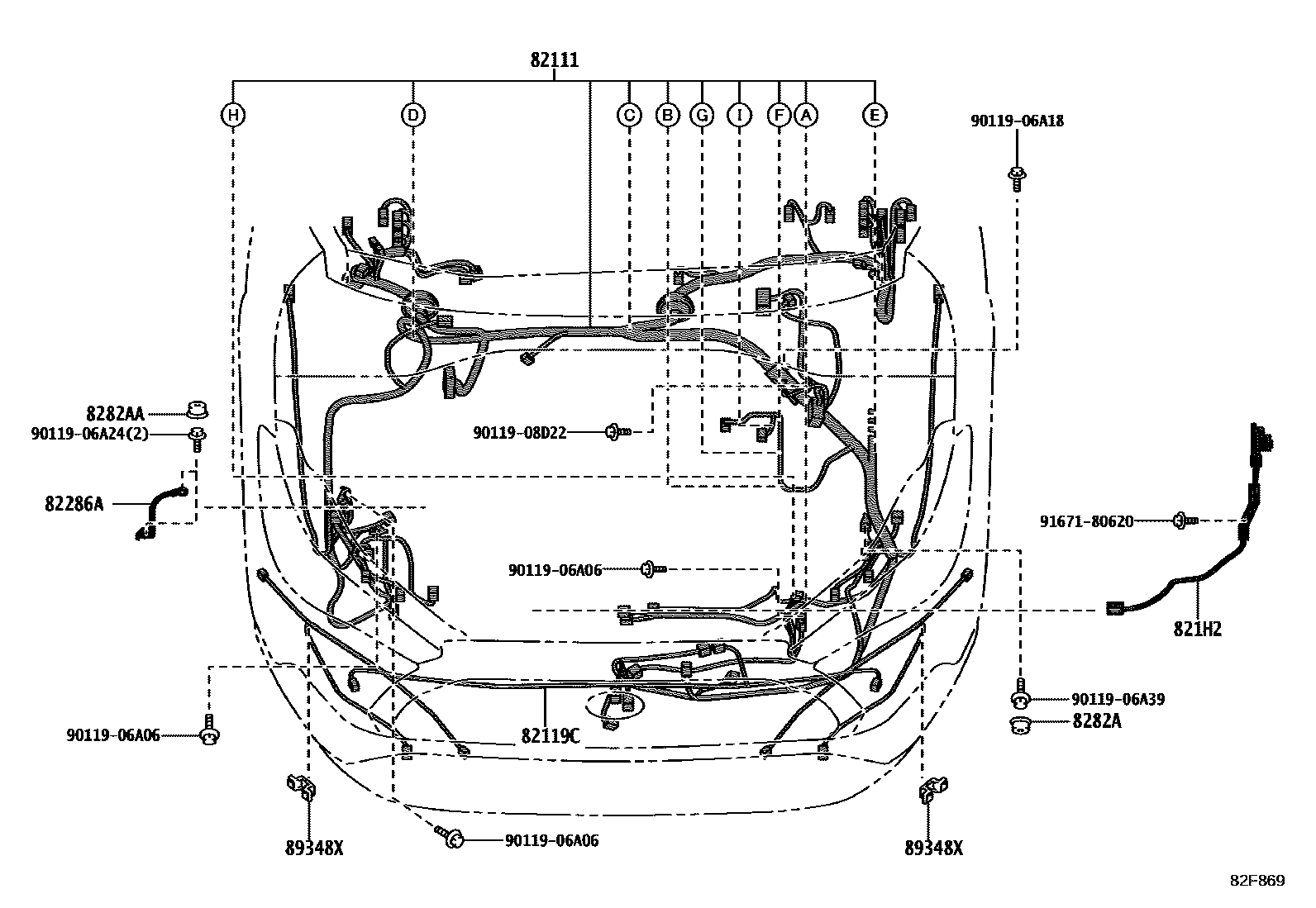

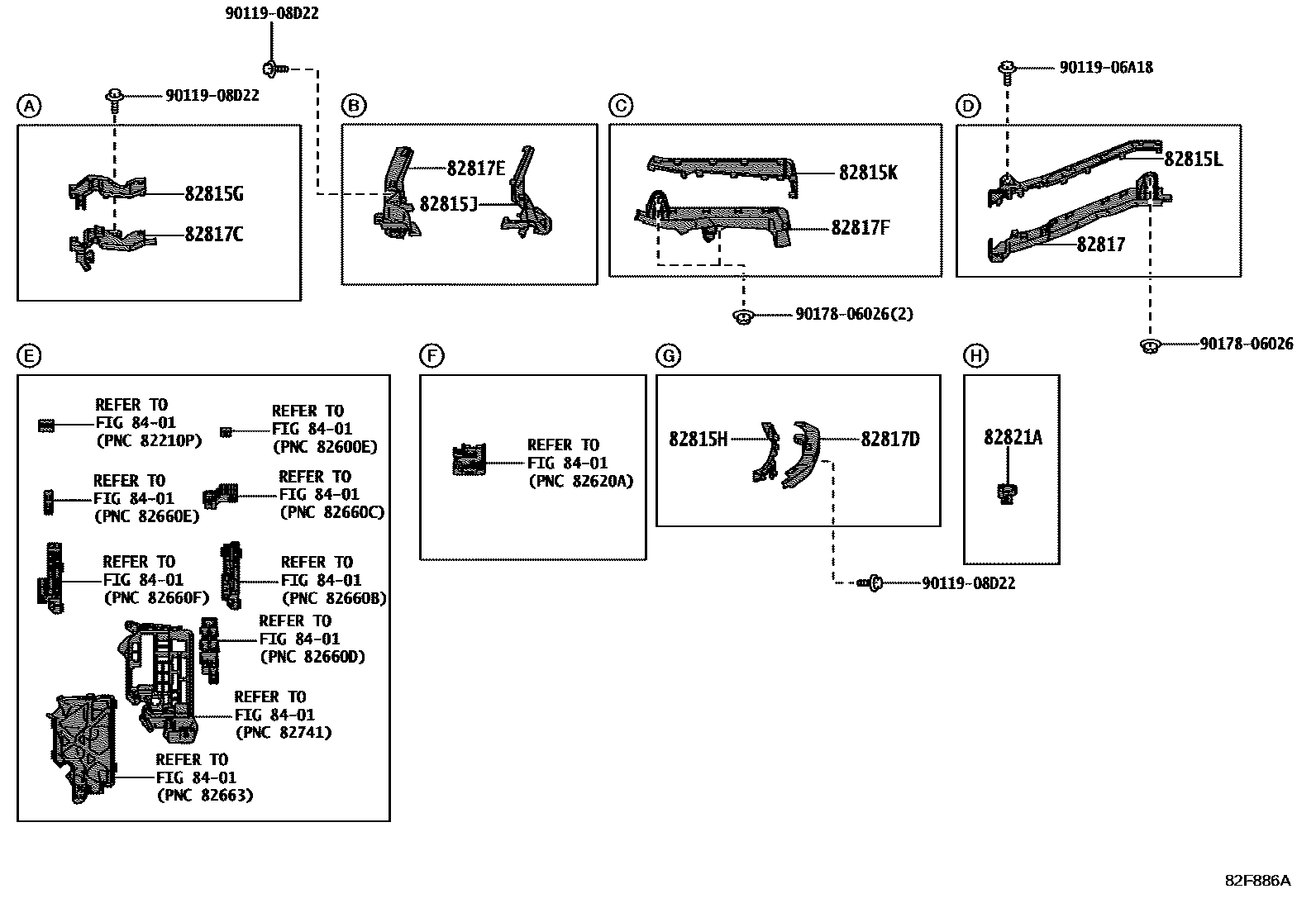

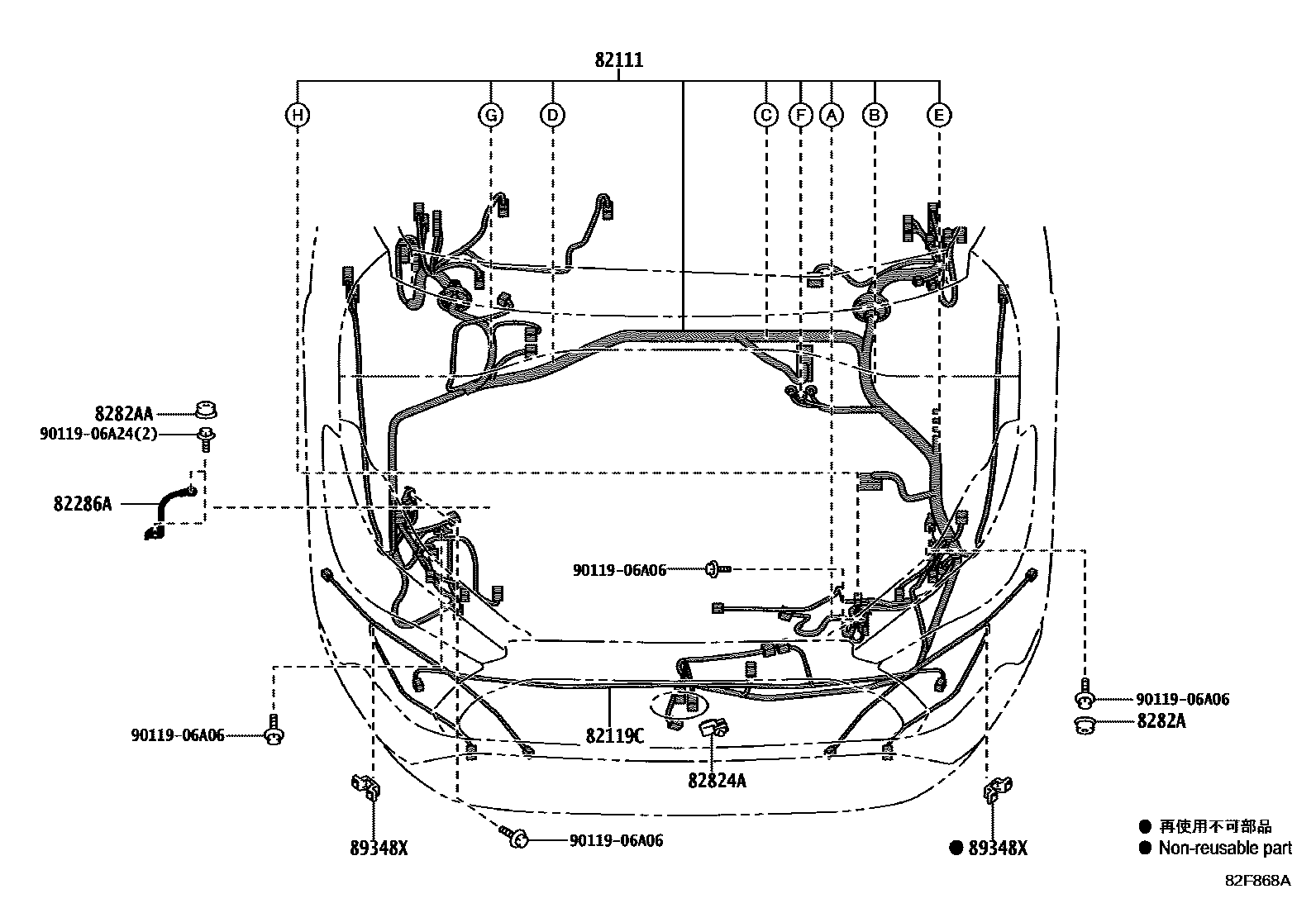

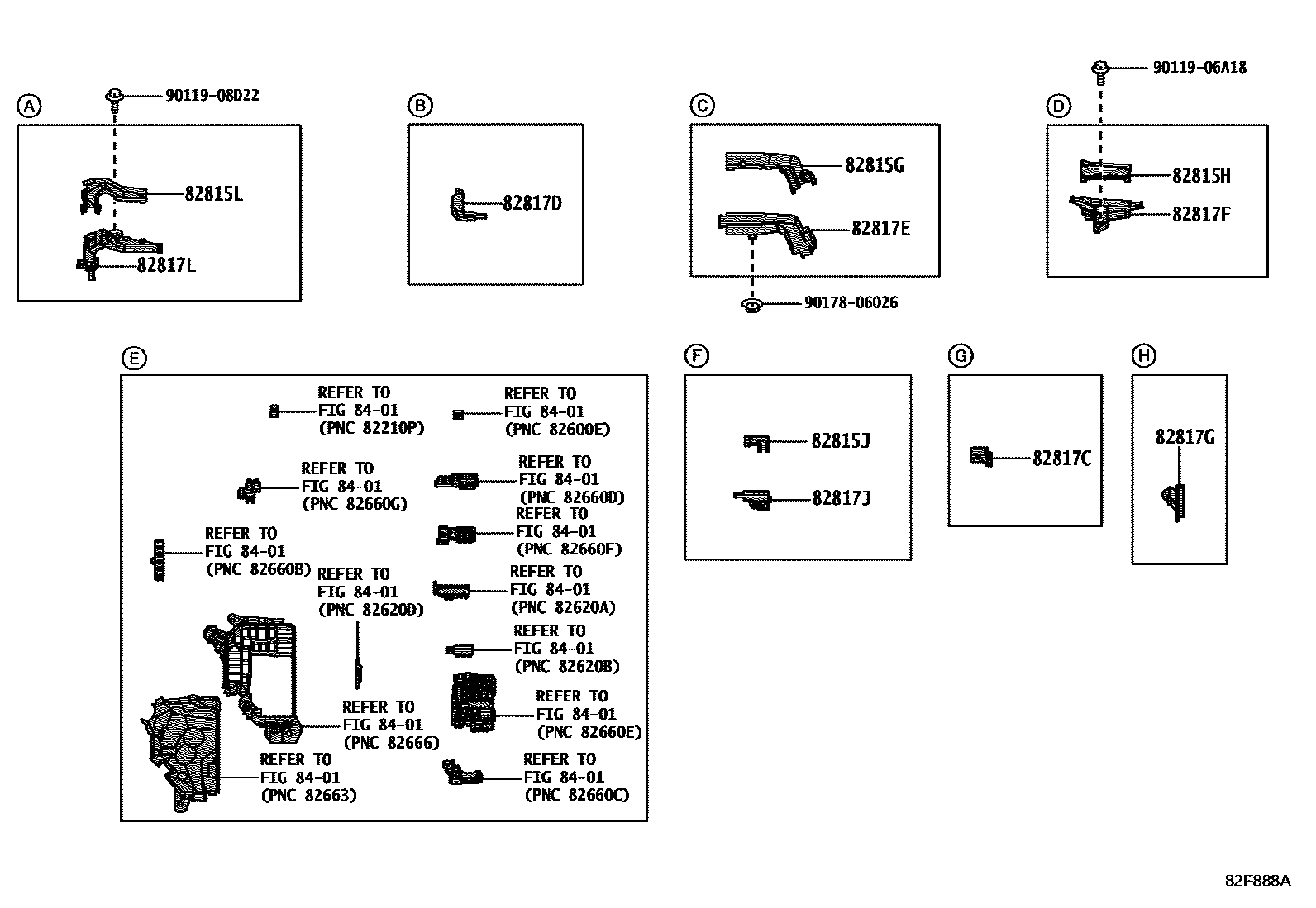

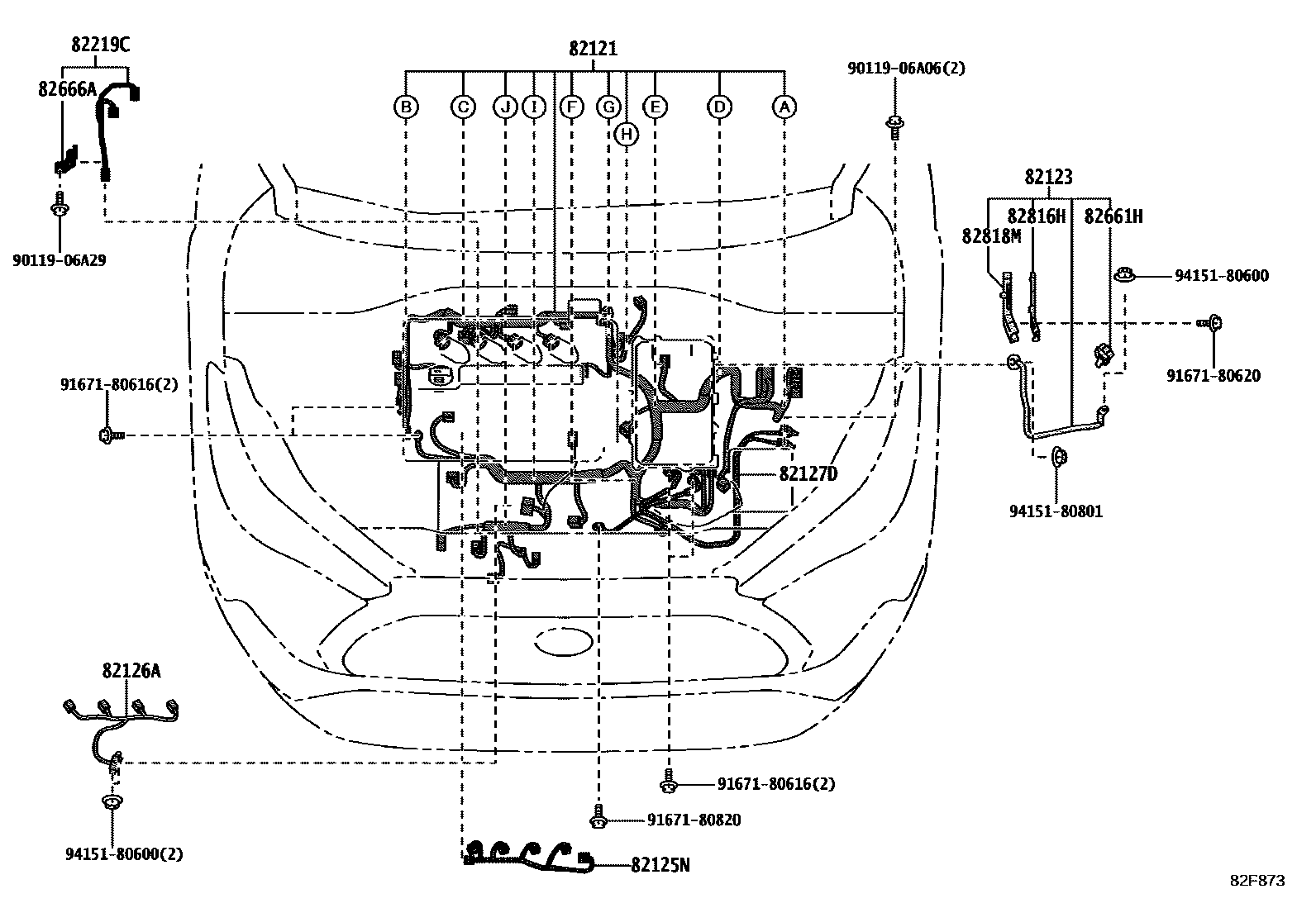

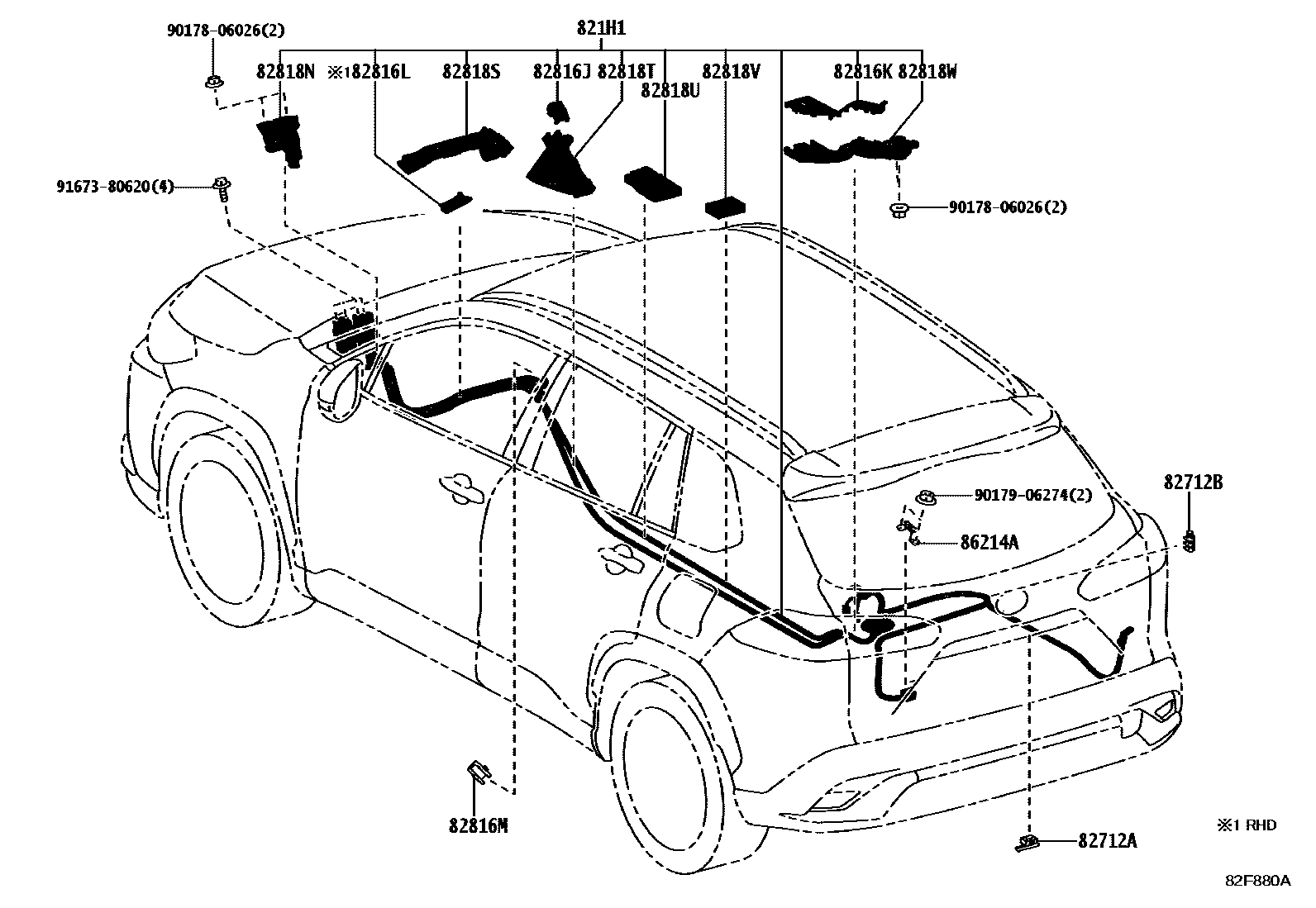

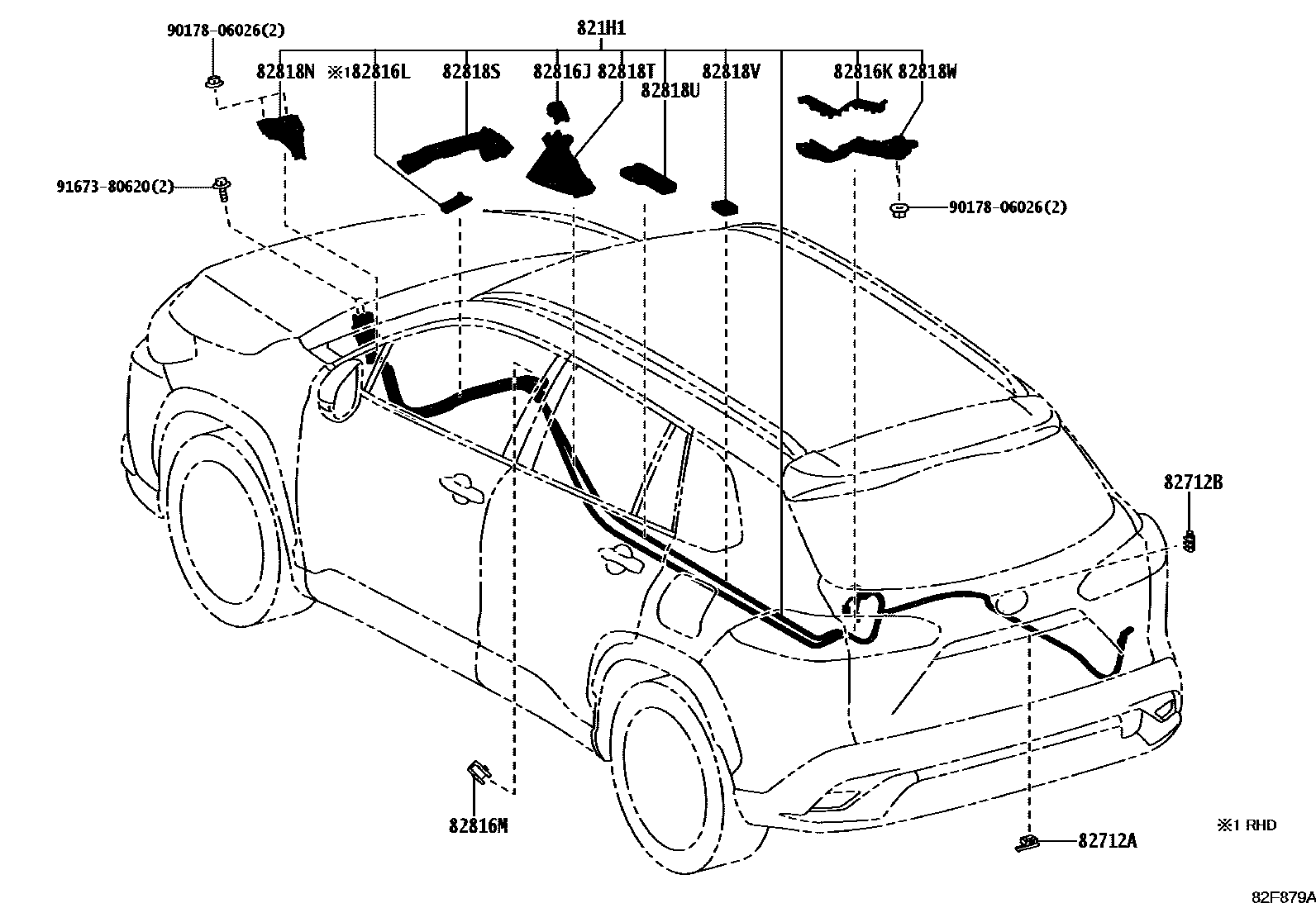

Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 29 images and 112 PNC and OE references.
PNC and OE references

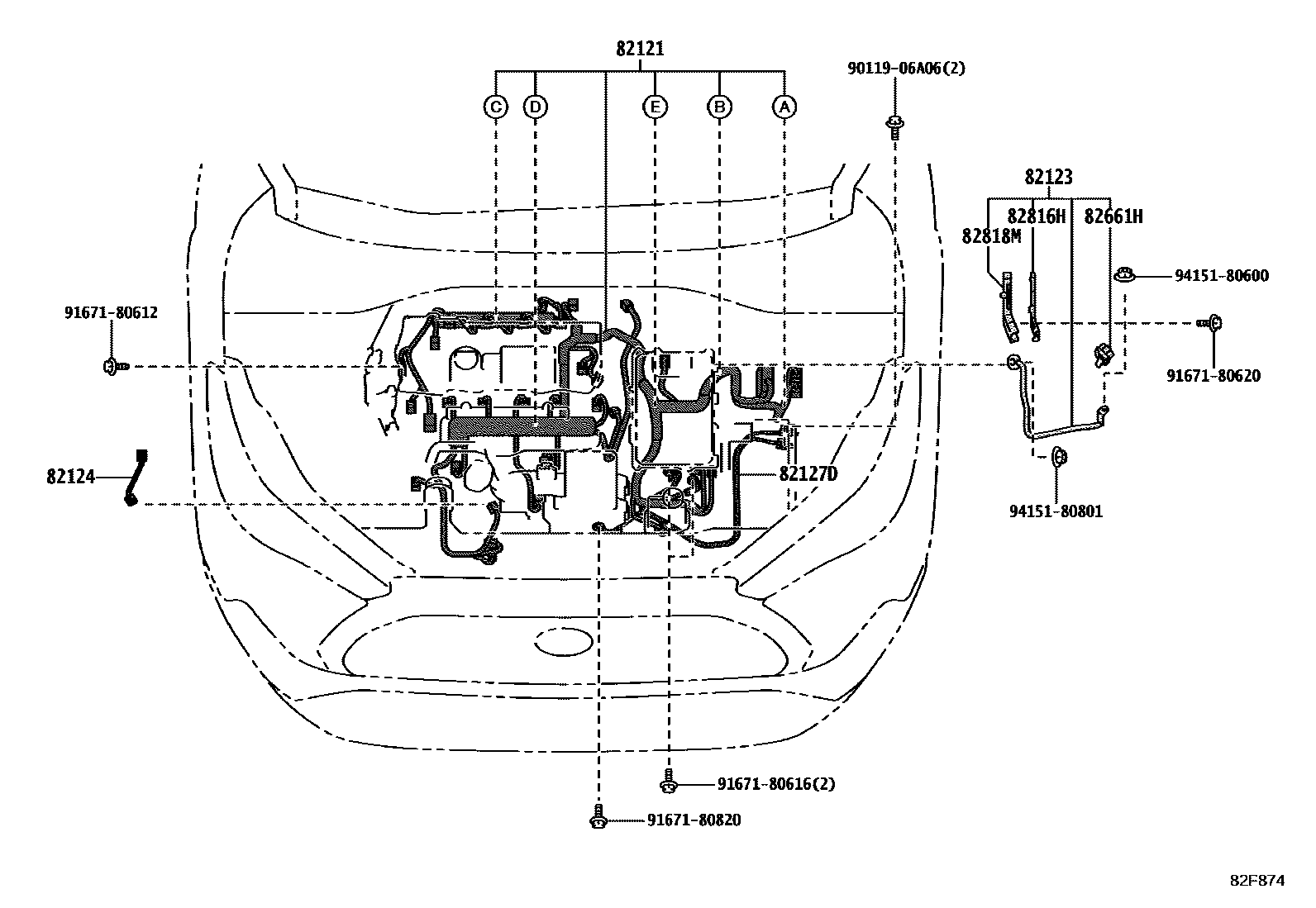

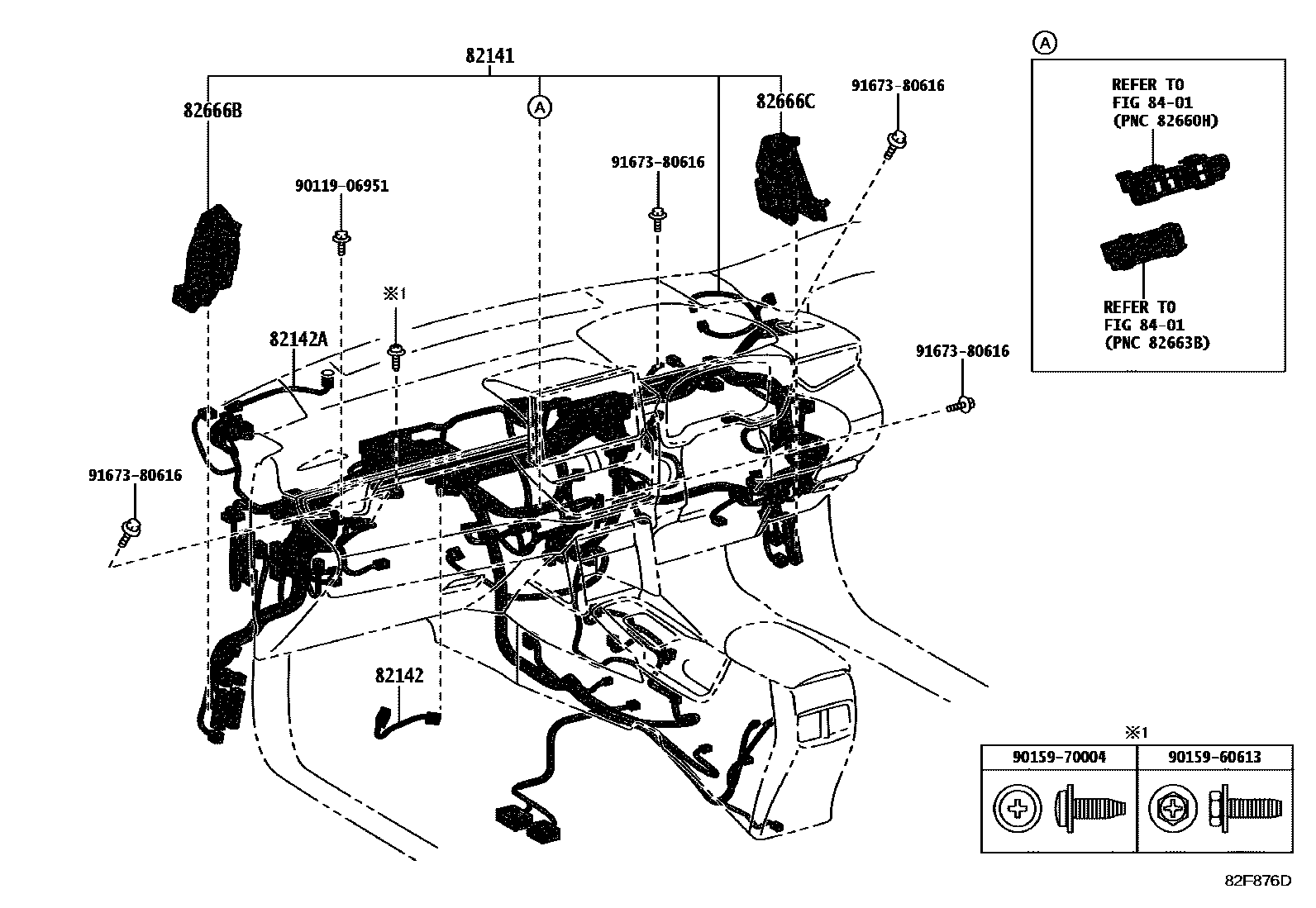

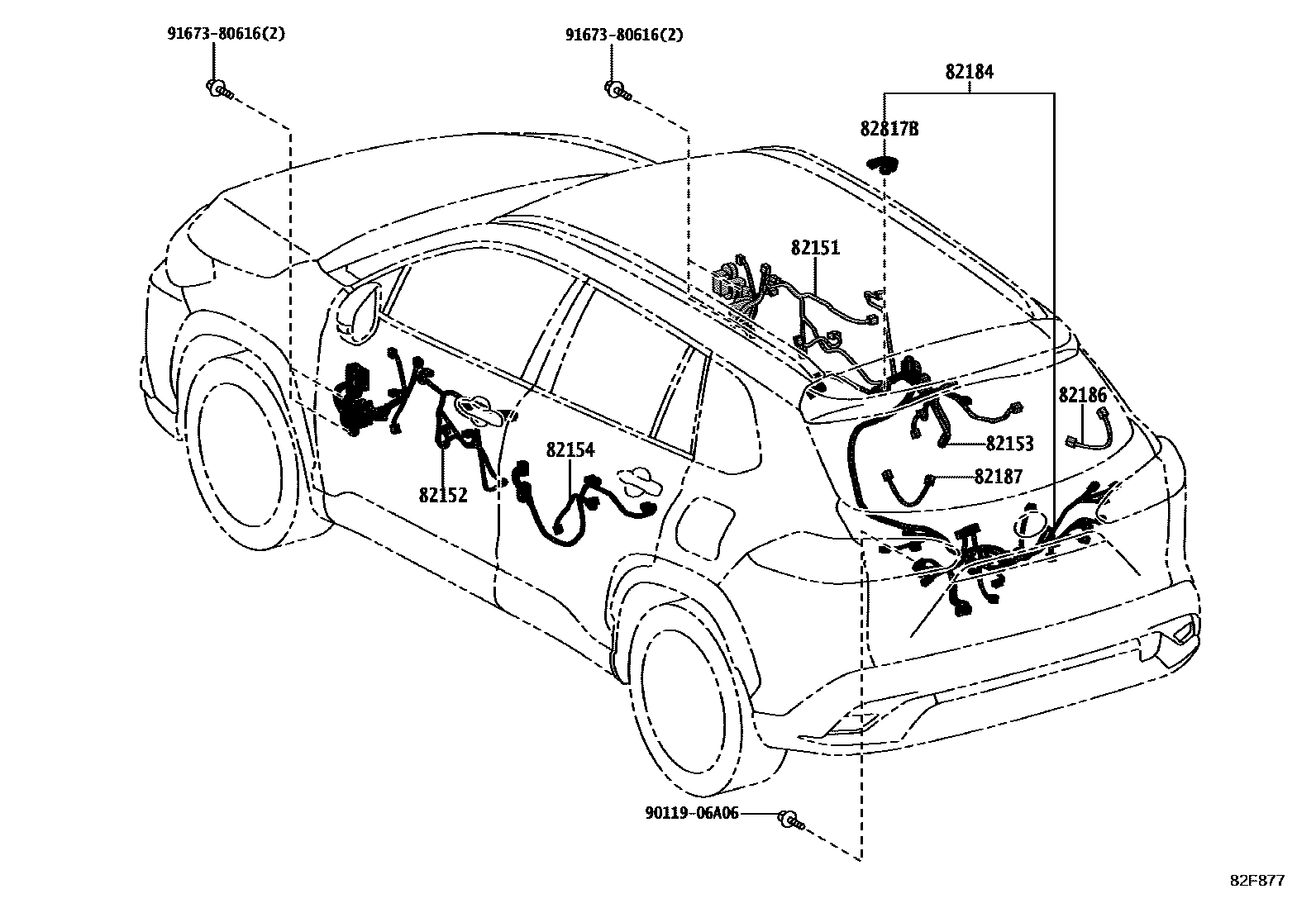

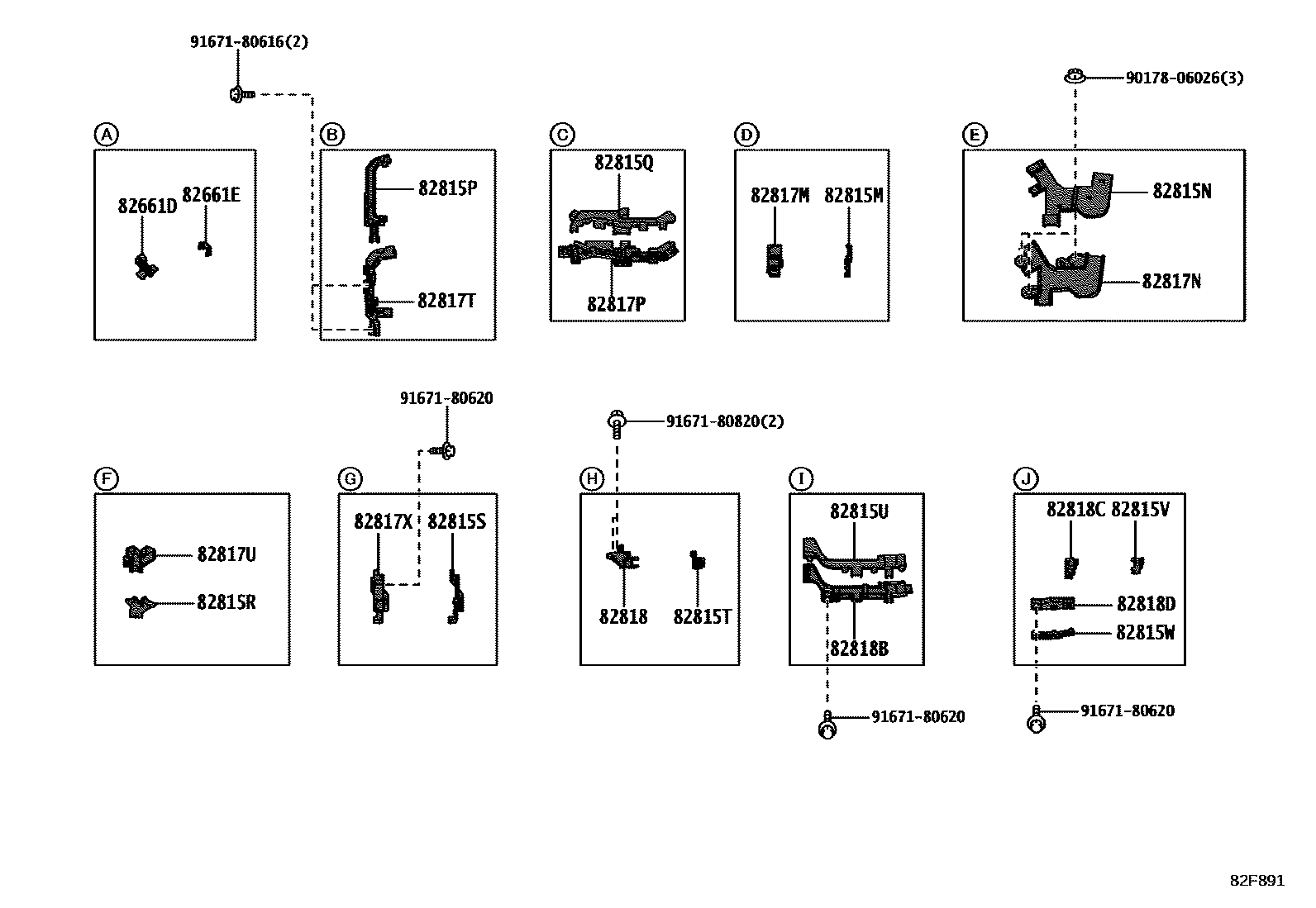

| PNC | Part name | OE numbers |
|---|---|---|
| 82111 | Engine room main wiring harness | 82111-16A40 · 82111-16A60 · 82111-16B40 · 82111-16B41 · 82111-16B60 · 82111-16B61 · 82111-16B80 · 82111-16B81 · 82111-16D10 · 82111-16D11 · 82111-16D50 · 82111-16D51 · 82111-16F00 · 82111-16F01 · 82111-16F40 · 82111-16F41 · 82111-16F80 · 82111-16F81 · 82111-16J60 · 82111-16J61 · 82111-16J70 · 82111-16J71 · 82111-16K00 · 82111-16K10 · 82111-16K20 · 82111-16K30 · 82111-16L80 · 82111-16L90 · 82111-16M00 · 82111-16M10 · 82111-16M20 · 82111-16M30 · 82111-16M40 · 82111-16M50 · 82111-16M60 · 82111-16M70 · 82111-16M80 · 82111-16M90 · 82111-16N00 · 82111-16N10 · 82111-16N20 · 82111-16N30 |
| 82119C | FIL, COMPARTIMENT MOTEUR, NO.5 | 82119-16020 · 82119-16030 · 82119-16040 · 82119-16070 · 82119-16080 · 82119-16090 |
| 82121 | Engine wiring harness | 82121-1G510 · 82121-1G520 · 82121-1G530 · 82121-1G540 · 82121-1G550 · 82121-1G560 |
| 82123 | Engine No. 3 wiring harness | 82123-16210 · 82123-16220 |
| 82124 | Engine No. 4 wiring harness | 82124-12160 |
| 82125N | Engine No. 5 wiring harness | 82125-12660 |
| 82126A | CABLE, MOTEUR, NO.6 | 82126-12010 |
| 82127D | Engine No. 7 wiring harness | 82127-16010 · 82127-16020 |
| 82141 | Dashboard wiring harness | 82141-16A10 · 82141-16A30 · 82141-16A70 · 82141-16A90 · 82141-16B10 · 82141-16B30 · 82141-16B40 · 82141-16B50 · 82141-16B60 · 82141-16B70 · 82141-16B80 · 82141-16B90 · 82141-16C10 · 82141-16C20 · 82141-16C30 · 82141-16C40 · 82141-16C70 · 82141-16C71 · 82141-16D10 · 82141-16D70 · 82141-16D80 · 82141-16D90 · 82141-16E10 · 82141-16E20 · 82141-16E30 · 82141-16E60 · 82141-16F00 · 82141-16F20 · 82141-16F51 · 82141-16F71 · 82141-16F80 · 82141-16F81 · 82141-16F91 · 82141-16G01 · 82141-16G60 · 82141-16G70 · 82141-16G80 · 82141-16L30 · 82141-16L50 · 82141-16L71 · 82141-16L80 · 82141-16L90 · 82141-16M00 · 82141-16M10 · 82141-16M20 · 82141-16M30 · 82141-16M40 · 82141-16M50 · 82141-16M60 · 82141-16M70 · 82141-16M80 · 82141-16M90 · 82141-16N00 · 82141-16N10 · 82141-16N20 · 82141-16N30 · 82141-16N40 · 82141-16N50 · 82141-16N60 · 82141-16N70 · 82141-16N80 · 82141-16N90 · 82141-16P00 · 82141-16P10 · 82141-16P20 · 82141-16P30 · 82141-16P40 · 82141-16P50 · 82141-16P60 · 82141-16P70 · 82141-16P80 · 82141-16P90 · 82141-16Q00 |
| 82142 | Instrument panel wiring harness No. 2 | 82140-12B80 |
| 82142A | Instrument panel wiring harness No. 2 | 82142-16020 |
| 82143C | Instrument panel wiring harness No. 3 | 82143-12250 |
| 82151 | Right front door wiring harness | 82151-16840 · 82151-16870 · 82151-16880 · 82151-16890 · 82151-16A20 · 82151-16A50 · 82151-16A90 · 82151-16B40 · 82151-16B60 · 82151-16C00 · 82151-16C40 · 82151-16C50 · 82151-16D80 · 82151-16E01 · 82151-16E10 · 82151-16E20 · 82151-16E30 · 82151-16E40 · 82151-16E50 · 82151-16F00 · 82151-16F30 · 82151-16F40 · 82151-16F50 · 82151-16F60 · 82151-16F70 · 82151-16F80 · 82151-16F90 · 82151-16G00 · 82151-16G10 · 82151-16G20 · 82151-16G30 · 82151-16G40 · 82151-16G50 · 82151-16G60 · 82151-16G70 · 82151-16G80 · 82151-16G90 |
| 82152 | Left front door wiring harness | 82152-16740 · 82152-16770 · 82152-16780 · 82152-16820 · 82152-16830 · 82152-16850 · 82152-16890 · 82152-16A40 · 82152-16A60 · 82152-16B00 · 82152-16B40 · 82152-16B50 · 82152-16C80 · 82152-16C91 · 82152-16D00 · 82152-16D10 · 82152-16D20 · 82152-16D30 · 82152-16D40 · 82152-16D90 · 82152-16E20 · 82152-16E30 · 82152-16E40 · 82152-16E50 · 82152-16E60 · 82152-16E70 · 82152-16E80 · 82152-16E90 · 82152-16F00 · 82152-16F10 · 82152-16F20 · 82152-16F30 · 82152-16F40 · 82152-16F50 · 82152-16F60 · 82152-16F70 · 82152-16F80 |
| 82153 | Rear door wiring harness No. 1 | 82153-16130 · 82153-16150 · 82153-16160 · 82153-16170 |
| 82154 | Rear door wiring harness No. 2 | 82154-16130 · 82154-16150 · 82154-16160 · 82154-16170 |
| 82161 | floor wiring harness | 82161-16A30 · 82161-16A31 · 82161-16B40 · 82161-16B41 · 82161-16B60 · 82161-16B61 · 82161-16B70 · 82161-16B71 · 82161-16B80 · 82161-16B81 · 82161-16C00 · 82161-16C01 · 82161-16C20 · 82161-16C21 · 82161-16C30 · 82161-16C31 · 82161-16C40 · 82161-16C41 · 82161-16C60 · 82161-16C61 · 82161-16C80 · 82161-16C81 · 82161-16D00 · 82161-16D01 · 82161-16D10 · 82161-16D11 · 82161-16D20 · 82161-16D21 · 82161-16D40 · 82161-16D41 · 82161-16D50 · 82161-16D51 · 82161-16D60 · 82161-16D61 · 82161-16D70 · 82161-16D71 · 82161-16D81 · 82161-16D82 · 82161-16D91 · 82161-16E01 · 82161-16J80 · 82161-16J90 · 82161-16K00 · 82161-16N41 · 82161-16N50 · 82161-16N60 · 82161-16N80 · 82161-16N90 · 82161-16P00 · 82161-16P10 · 82161-16P20 · 82161-16P30 · 82161-16P40 · 82161-16P50 · 82161-16P60 · 82161-16P70 · 82161-16P80 · 82161-16P90 · 82161-16Q00 · 82161-16Q10 · 82161-16Q20 · 82161-16Q30 · 82161-16Q40 |
| 82164D | CABLE, PLANCHER, NO.5 | 82165-16010 |
| 82169A | CABLE, PLANCHER, NO.6 | 82169-16010 |
| 8216B | No. 8 floor wiring harness | 8216B-16010 · 8216B-16020 · 8216B-16030 · 8216B-16040 · 8216B-16050 · 8216B-16060 · 8216B-16070 · 8216B-16080 · 8216B-16110 · 8216B-16130 · 8216B-16150 · 8216B-16170 · 8216B-16210 · 8216B-16230 · 8216B-16250 · 8216B-16270 · 8216B-16330 · 8216B-16340 · 8216B-16350 · 8216B-16360 · 8216B-16370 · 8216B-16380 · 8216B-16390 · 8216B-16400 · 8216B-16410 · 8216B-16440 |
| 8216C | FIL, PALIER NO.9 | 8216C-16030 · 8216C-16040 · 8216C-16050 · 8216C-16060 |
| 82171 | Roof No. 1 wiring harness | 82171-16420 · 82171-16440 · 82171-16480 · 82171-16500 · 82171-16520 · 82171-16560 · 82171-16690 · 82171-16700 · 82171-16730 · 82171-16740 · 82171-16741 · 82171-16750 · 82171-16751 · 82171-16760 · 82171-16761 · 82171-16770 · 82171-16771 · 82171-16780 · 82171-16781 · 82171-16850 · 82171-16860 · 82171-16870 · 82171-16880 · 82171-16890 · 82171-16A00 · 82171-16A10 · 82171-16A20 · 82171-16A30 · 82171-16A40 · 82171-16A50 · 82171-16A60 · 82171-16A70 · 82171-16A80 |
| 82184 | Rear door No. 1 wiring harness | 82184-16540 · 82184-16550 · 82184-16570 · 82184-16580 · 82184-16610 · 82184-16620 · 82184-16630 · 82184-16640 · 82184-16650 · 82184-16670 · 82184-16680 · 82184-16690 · 82184-16700 · 82184-16720 · 82184-16730 · 82184-16741 · 82184-16750 · 82184-16760 · 82184-16800 · 82184-16830 · 82184-16850 · 82184-16A10 · 82184-16A30 · 82184-16A50 · 82184-16A60 · 82184-16A70 · 82184-16A80 · 82184-16B00 · 82184-16B10 · 82184-16B20 · 82184-16B30 · 82184-16B40 |
| 82186 | Rear window wiring harness No. 1 | 82186-16050 |
| 82187 | Rear window wiring harness No. 2 | 82187-16110 |
| 82191 | Front right seat wiring harness | 82191-12120 · 82191-47020 · 82191-47120 |
| 82192 | Front left seat wiring harness | 82192-12030 · 82192-47090 · 82192-47100 |
| 8219A | Wire harness No. 2, right side of front seat | 8219A-12020 · 8219A-48110 |
| 8219B | Wire harness No. 2, left side of front seat | 8219B-12020 · 8219B-48120 |
| 821H1 | FIL, SOUS PLANCHER | 821H1-12190 · 821H1-16060 · 821H1-16070 · 821H1-16080 · 821H1-16090 · 821H1-16100 · 821H1-16110 |
| 821H2 | CABLE, CLIMATISATION HV | 821H2-16020 · 821H2-16030 · 821H2-V1010 |
| 82219C | sensor harness | 82219-76020 |
| 82286A | Line 2 | 82286-12010 · 82286-47010 |
| 82661D | No. 1 relay box side cover | 82661-12340 · 82661-76020 |
| 82661E | No. 2 relay box side cover | 82661-12350 · 82661-76030 |
| 82661H | CACHE, BLOC RELAIS | 82661-16250 |
| 82666A | Connector holder No. 2 | 82666-12490 |
| 82666B | No. 3 connector holder | 82666-12670 |
| 82666C | No. 4 connector holder | 82666-12680 |

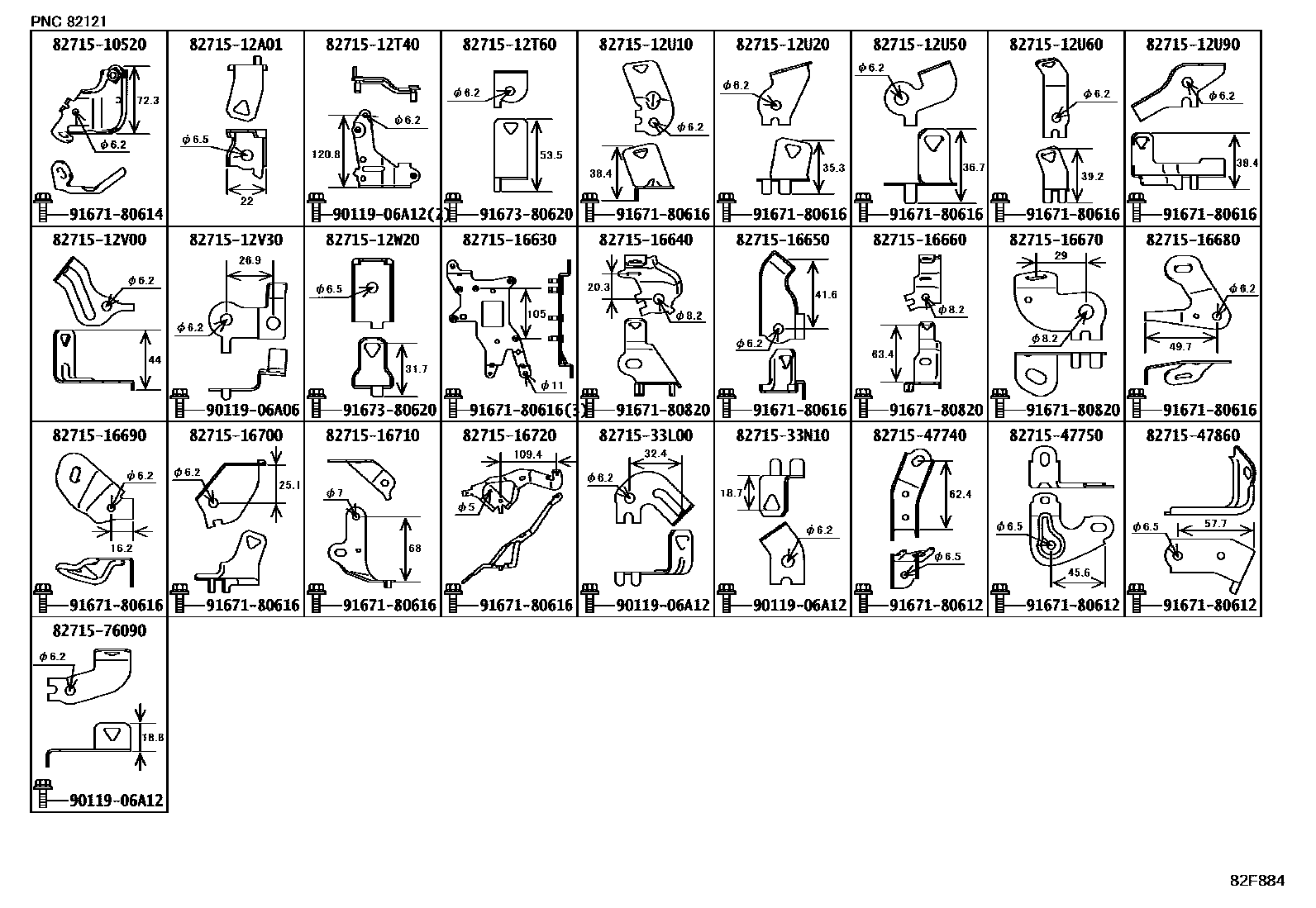

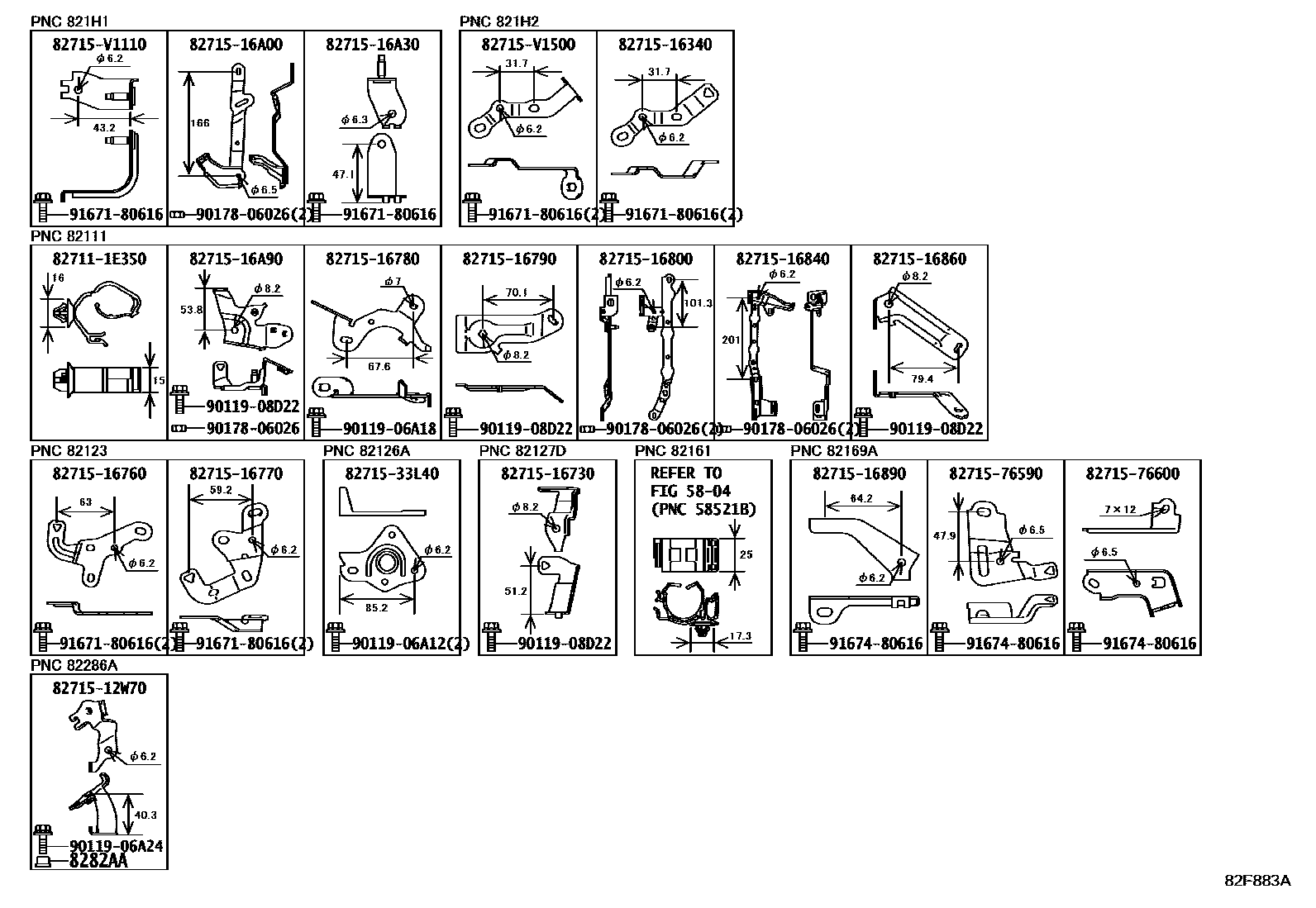

| 82712A | Wire harness bracket | 82712-16040 · 82712-47150 |
| 82712B | SUPPORT, FAISCEAU DE FILS | 82712-16050 |
| 82815G | Wiring harness protector cover | 82815-12D10 · 82815-16200 · 82815-16220 |
| 82815H | Wiring harness protector cover | 82815-12J00 · 82815-16230 |
| 82815J | No. 7 wire harness protector cover | 82815-12L70 · 82815-16300 |
| 82815K | No. 8 wire harness protector cover | 82815-12L80 |
| 82815L | No. 9 wire harness protector cover | 82815-12L90 · 82815-76600 |
| 82815M | No. 10 wire harness protector cover | 82815-16090 |
| 82815N | No. 11 wire harness protector cover | 82815-16100 |
| 82815P | No. 12 wire harness protector cover | 82815-12B00 · 82815-V1430 |
| 82815Q | No. 13 wire harness protector cover | 82815-12D60 · 82815-V1600 |
| 82815R | No. 14 wire harness protector cover | 82815-12D80 · 82815-16110 · 82815-V1610 |
| 82815S | No. 15 wire harness protector cover | 82815-12E00 · 82815-16120 |
| 82815T | No. 16 wire harness protector cover | 82815-12E10 · 82815-16250 |
| 82815U | No. 17 wire harness protector cover | 82815-12E20 · 82815-76720 |
| 82815V | No. 1 wire harness protector cover | 82815-12E30 · 82815-76740 |
| 82815W | No. 2 wire harness protector cover | 82815-12E40 · 82815-76750 |
| 82815X | No. 3 wire harness protector cover | 82815-12E50 |
| 82815Y | COUV., PROTECTEUR FAIS. FILS ELEC., NO.4 | 82815-12E70 |
| 82815Z | COUV., PROTECTEUR FAIS. FILS ELEC., NO.18 | 82815-12E80 |
| 82816B | COUV., PROTECTEUR FAIS. FILS ELEC., NO.1 | 82815-12E90 |
| 82816C | COUV., PROTECTEUR FAIS. FILS ELEC., NO.2 | 82815-12F60 |
| 82816D | COUV., PROTECTEUR FAIS. FILS ELEC., NO.3 | 82815-12F70 |
| 82816F | CACHE, PROTECTEUR FAISCEAU CABLAGE, NO.4 | 82815-33J10 |
| 82816G | CACHE, PROTECTEUR FAISCEAU CABLAGE, NO.5 | 82815-33L00 |
| 82816H | CACHE, PROTECTEUR FAISCEAU CABLAGE, NO.6 | 82815-V1340 · 82815-V1350 |
| 82816J | CACHE, PROTECTEUR FAISCEAU CABLAGE, NO.7 | 82815-16050 · 82815-16060 · 82815-16140 |
| 82816K | CACHE, PROTECTEUR FAISCEAU CABLAGE, NO.8 | 82815-16070 · 82815-16080 · 82815-16150 |
| 82816L | CACHE, PROTECTEUR FAISCEAU CABLAGE, NO.9 | 82815-12690 · 82815-16270 · 82815-16280 · 82815-16290 |
| 82816M | CACHE, PROTECTEUR FAISCEAU CABLAGE, NO.10 | 82815-16030 |
| 82817 | No. 1 wire harness protection device | 82817-12Z80 |
| 82817B | No. 3 wire harness protection device | 82817-10350 |
| 82817C | No. 4 wire harness protection device | 82817-12V50 · 82817-16770 |
| 82817D | No. 5 wire harness protection device | 82817-12W50 · 82817-16780 |
| 82817E | No. 6 wire harness protection device | 82817-12Z60 · 82817-16790 · 82817-16800 |
| 82817F | No. 7 wire harness protection device | 82817-12Z70 · 82817-16810 · 82817-16820 |
| 82817G | No. 8 wire harness protection device | 82817-16A10 |
| 82817J | No. 9 wire harness protection device | 82817-16A20 |
| 82817L | No. 11 wire harness protection device | 82817-76A20 |
| 82817M | No. 12 wire harness protection device | 82817-16830 |
| 82817N | No. 13 wire harness protection device | 82817-16840 |
| 82817P | No. 14 wire harness protection device | 82817-12R60 · 82817-V1600 |
| 82817T | No. 15 wire harness protection device | 82817-12R80 · 82817-12V00 · 82817-V1820 |
| 82817U | No. 16 wire harness protection device | 82817-12S00 · 82817-16850 · 82817-V1840 |
| 82817X | No. 17 wire harness protection device | 82817-12S10 · 82817-16860 |
| 82818 | No. 2 wire harness protection device | 82817-12S20 · 82817-16870 |
| 82818B | No. 3 wire harness protection device | 82817-12S30 · 82817-76520 |
| 82818C | No. 4 wire harness protection device | 82817-12S40 · 82817-76540 |
| 82818D | No. 5 wire harness protection device | 82817-12S50 · 82817-76550 |
| 82818E | No. 6 wire harness protection device | 82817-12S70 |
| 82818F | No. 7 wire harness protection device | 82817-12S80 |
| 82818G | No. 8 wire harness protection device | 82817-12S90 |
| 82818H | PROTECTEUR, FAISCEAU DE FILS, NO.9 | 82817-12T60 |
| 82818J | PROTECTEUR, FAISCEAU DE FILS, NO.10 | 82817-12T70 |
| 82818K | PROTECTEUR, FAISCEAU DE FILS, NO.11 | 82817-12V00 |
| 82818L | PROTECTEUR, FAISCEAU DE FILS, NO.12 | 82817-33S70 |
| 82818M | PROTECTEUR, FAISCEAU DE FILS, NO.13 | 82817-V1510 · 82817-V1520 |
| 82818N | PROTECTEUR, FAISCEAU DE FILS, NO.14 | 82817-16540 · 82817-16550 · 82817-16700 |
| 82818S | PROTECTEUR, FAISCEAU DE FILS, NO.15 | 82817-12P10 · 82817-16560 · 82817-16570 · 82817-16580 · 82817-16590 · 82817-16710 |
| 82818T | PROTECTEUR, FAISCEAU DE FILS, NO.16 | 82817-16600 · 82817-16720 |
| 82818U | PROTECTEUR, FAISCEAU DE FILS, NO.17 | 82817-16620 · 82817-16630 · 82817-16730 |
| 82818V | PROTECTEUR, FAISCEAU DE FILS, NO.18 | 82817-16660 · 82817-16670 · 82817-16740 |
| 82818W | PROTECTEUR, FAISCEAU DE FILS, NO.19 | 82817-16680 · 82817-16690 · 82817-16750 |
| 82821A | Connector cover | 82821-16140 |
| 82823S | BOUCHON, BORNE DEMARREUR | 28192-24010 · 28192-24020 · 28192-24030 |
| 82824A | Harness connector | 82824-16130 |
| 8282A | CHAPEAU, BOULON MISE A LA TERRE, NO.1 | 8282A-52010 · 8282A-52020 |
| 8282AA | CHAPEAU, BOULON MISE A LA TERRE, NO.2 | 8282A-52010 |
| 86214A | Radio ground bracket | 86214-47020 |
| 890C0 | ENS. DE CABLE, FREIN DE STATIONNEMENT, NO.1 | 890C0-16050 · 890C0-16070 · 890C0-16090 |
| 890C0A | ENS. DE CABLE, FREIN DE STATIONNEMENT, NO.2 | 890C0-16060 · 890C0-16080 · 890C0-16100 |
| 89348X | ATTACHE, CAPTEUR ULTRASONS, AVANT | 89348-50050 |
| 89349C | ATTACHE, CAPTEUR ULTRASONS, ARR NO.2 | 89348-50050 |
