Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 9 images and 42 PNC and OE references.

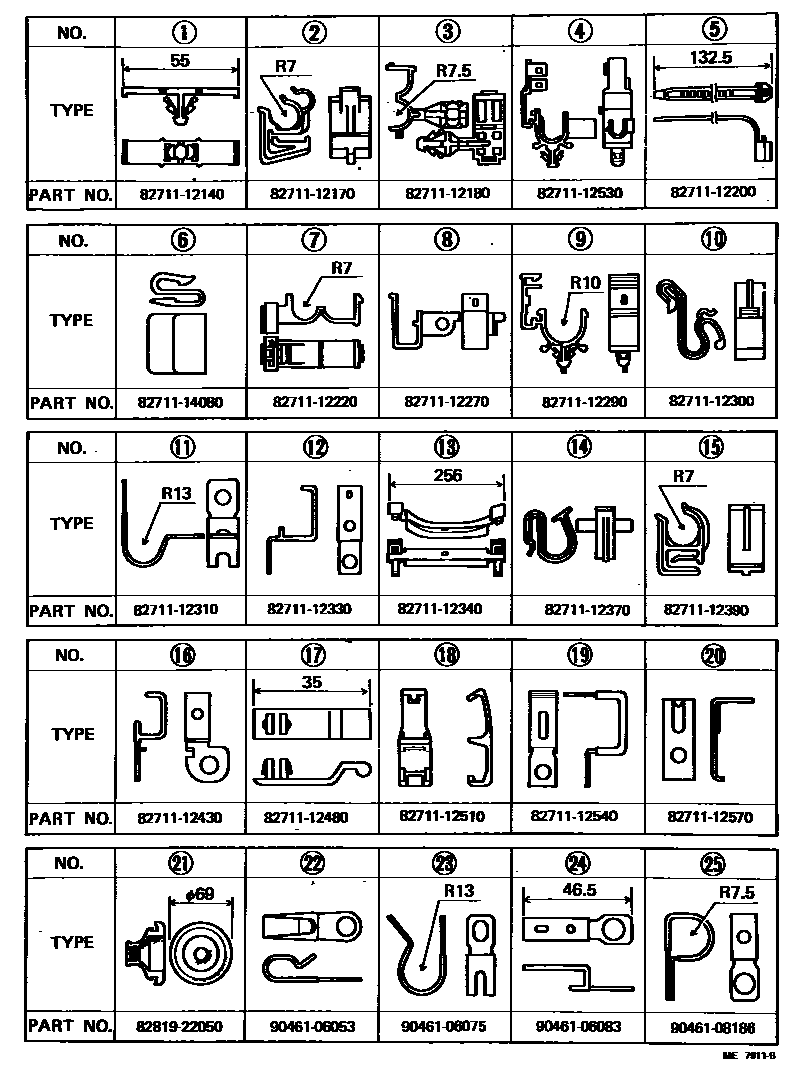

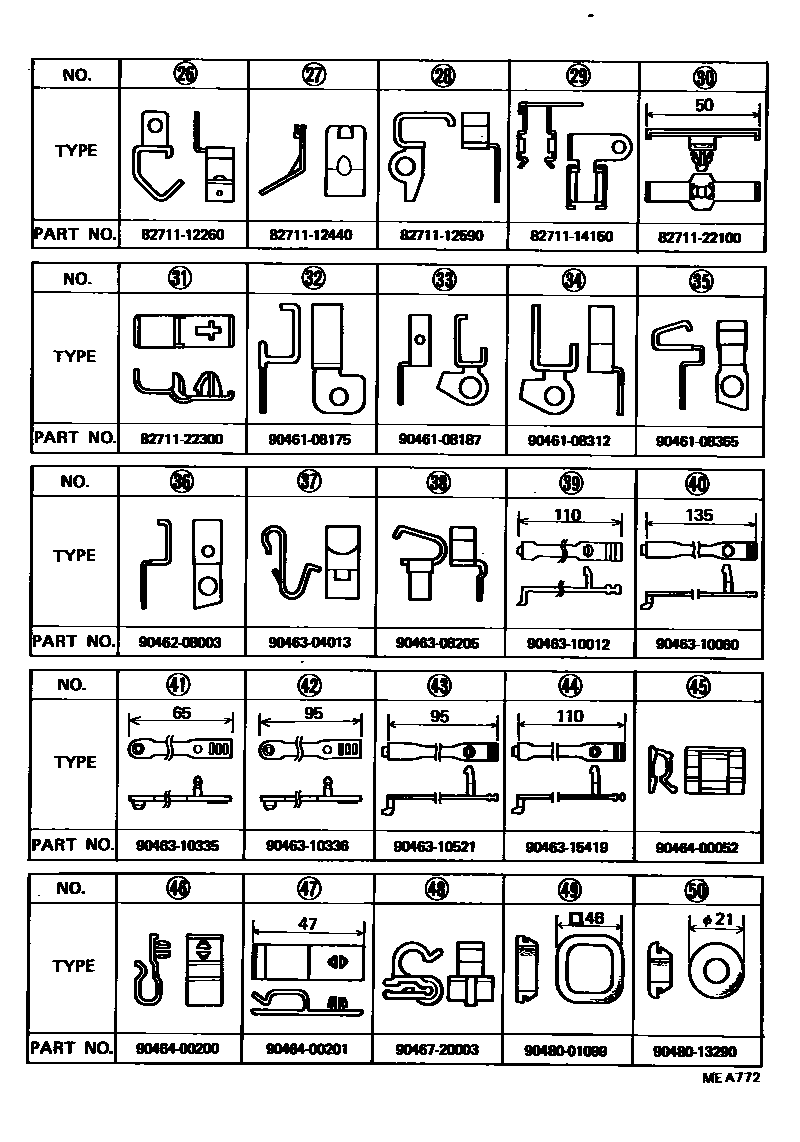

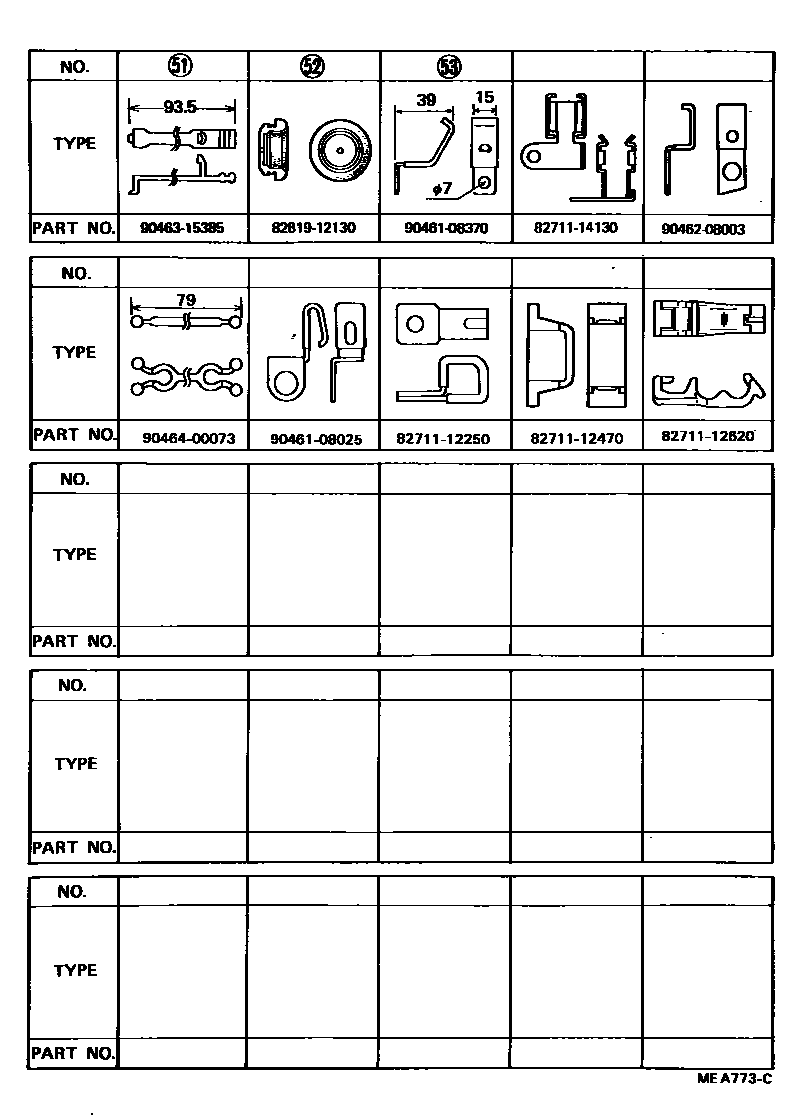

PNC and OE references

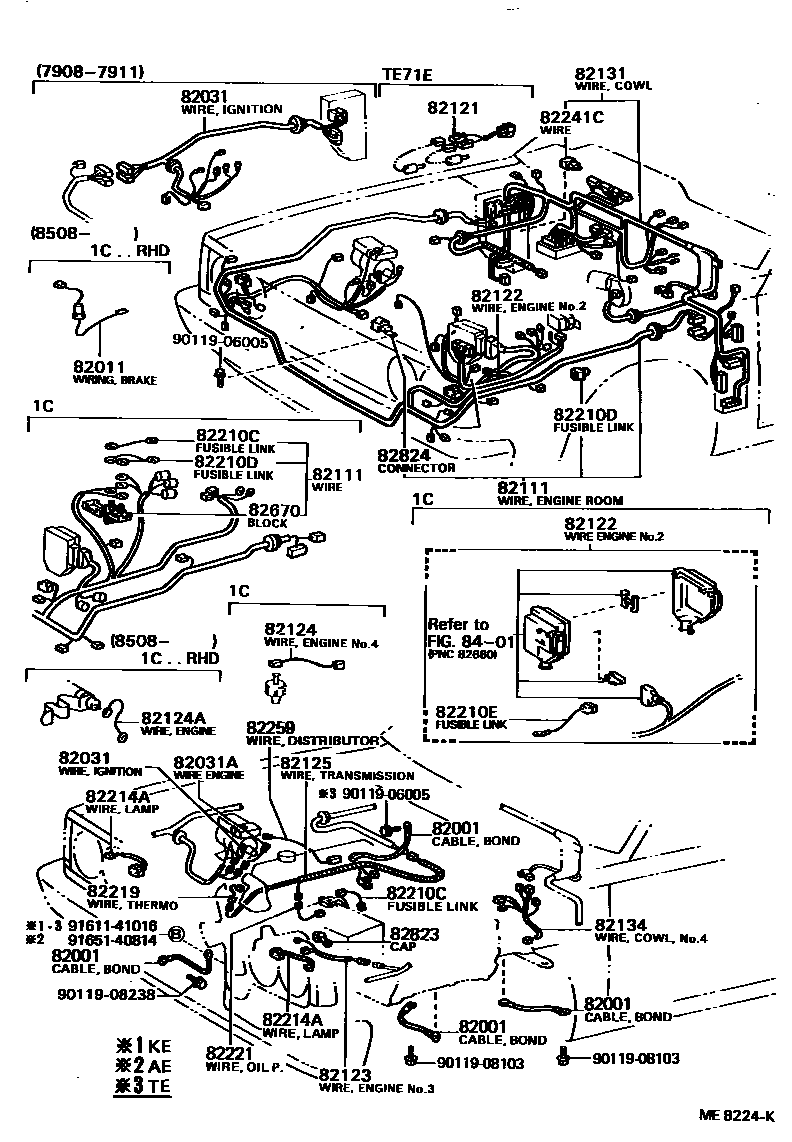

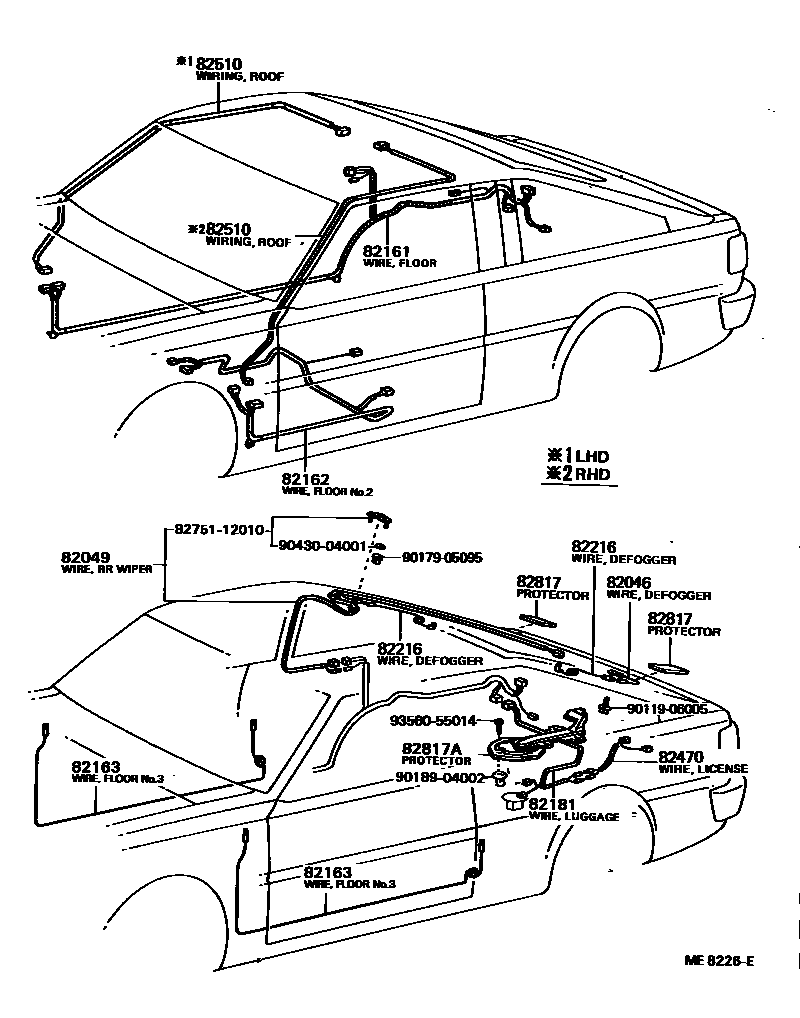

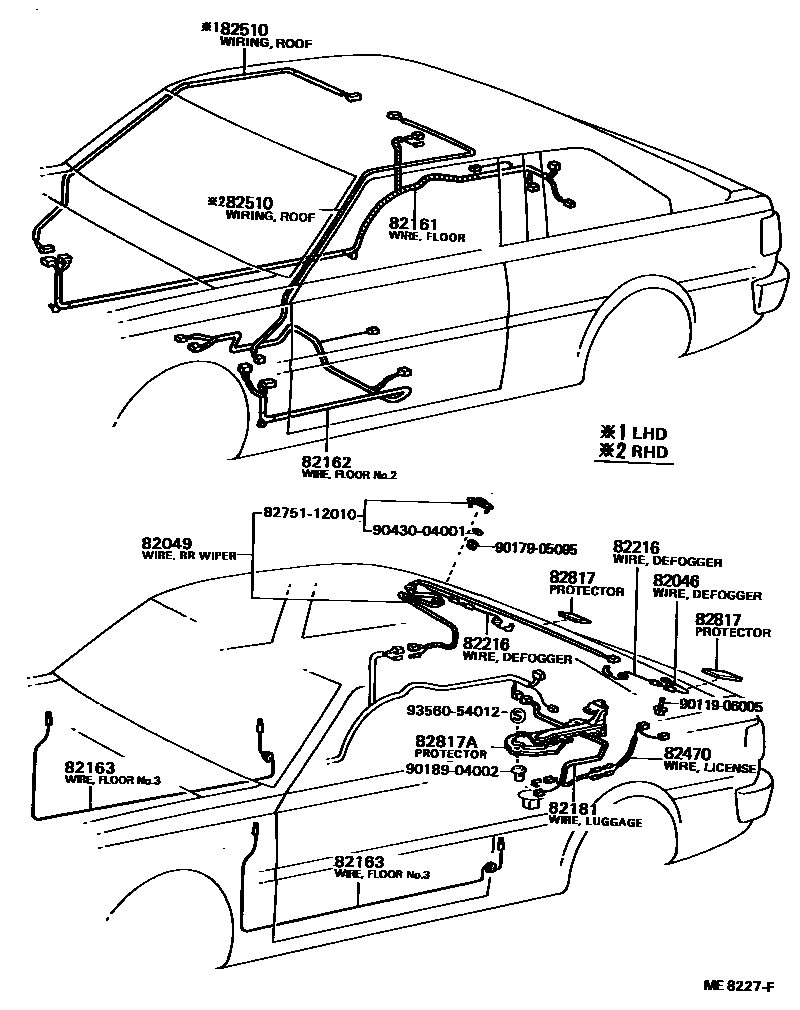

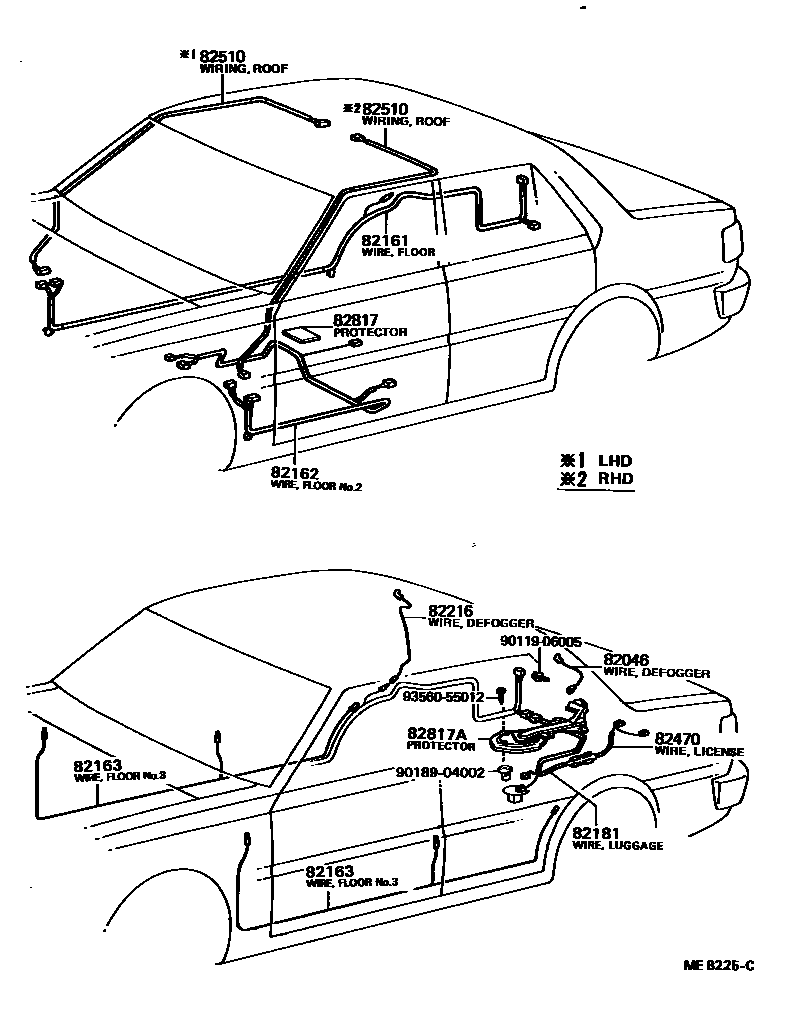

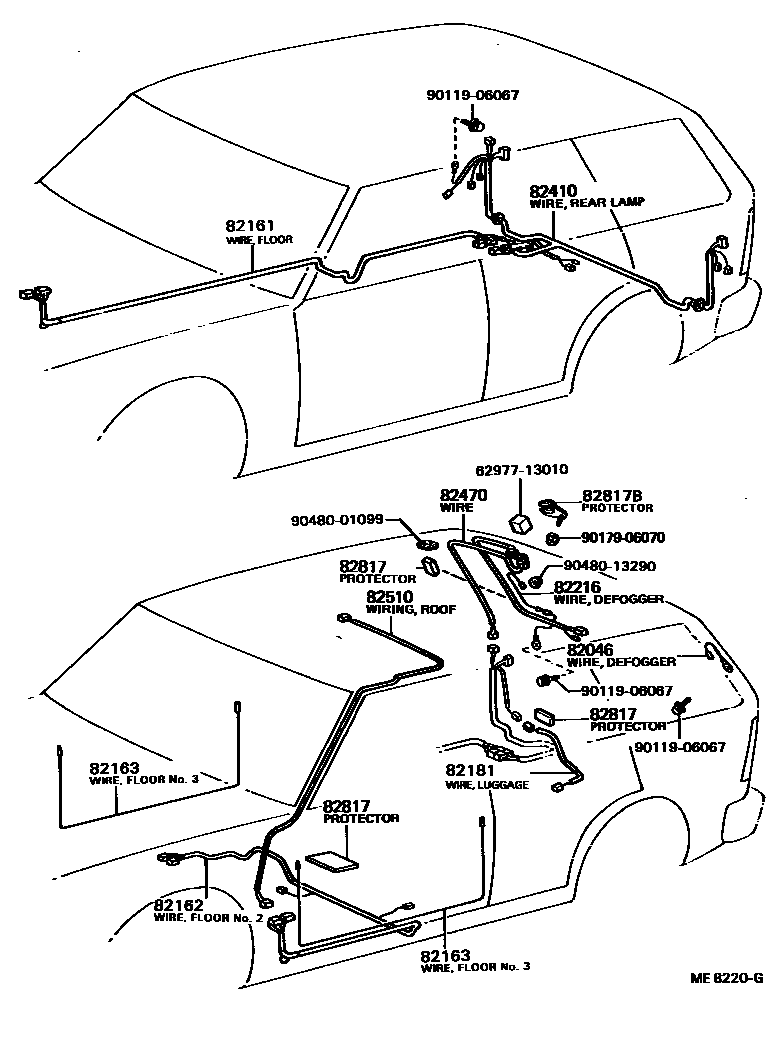

| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07058 · 90980-07062 · 90980-07118 · 90980-07119 · 90980-07150 · 90980-07168 · 90980-07177 · 90980-07233 · 90980-07265 |
| 82011 | Brake warning system wiring harness assembly | 82011-20040 |
| 82031 | Ignition coil harness sub-assembly | 82031-12530 · 82031-12540 · 82031-12560 |
| 82031A | Ignition coil harness | 82031-14060 |
| 82046 | Rear window defogger ground wire sub-assembly | 82046-12110 · 82046-12140 · 82046-13010 |
| 82049 | Rear wiper wiring harness sub-assembly | 82049-12030 · 82049-12040 · 82049-12060 · 82049-12070 · 82049-12080 · 82049-12090 |
| 82111 | Engine room main wiring harness | 82111-12040 · 82111-12050 · 82111-12070 · 82111-12071 · 82111-12080 · 82111-12081 · 82111-12082 · 82111-12083 · 82111-12084 · 82111-12090 · 82111-12091 · 82111-12092 · 82111-12093 · 82111-12100 · 82111-12101 · 82111-12102 · 82111-12130 · 82111-12131 · 82111-12132 · 82111-12133 · 82111-12140 · 82111-12141 · 82111-12142 · 82111-12151 · 82111-12152 · 82111-12153 · 82111-12190 · 82111-12191 · 82111-12192 · 82111-12200 · 82111-12201 · 82111-12202 · 82111-12440 · 82111-12490 · 82111-12491 · 82111-12492 · 82111-12493 · 82111-12520 · 82111-13030 · 82111-13031 · 82111-13040 · 82111-13041 · 82111-13050 · 82111-13060 · 82111-13070 · 82111-1A150 · 82270-12420 · 82270-12421 · 82270-12422 · 82270-12423 · 82270-12500 · 82270-12501 · 82270-12502 · 82270-12560 · 82270-12561 · 82270-12570 · 82270-12571 · 82270-12580 · 82270-12581 · 82270-12610 · 82270-12611 · 82270-12612 |
| 82121 | Engine wiring harness | 82291-12010 |
| 82122 | Engine No. 2 wiring harness | 82122-12010 · 82122-12020 · 82122-12030 · 82122-12050 · 82122-12080 · 82122-12090 · 82122-12100 · 82122-12130 · 82223-12390 · 82223-12391 · 82223-12410 · 82223-12411 · 82223-12412 · 82223-12450 · 82223-12451 · 82223-12452 · 82223-12453 · 82223-12460 · 82223-12461 · 82223-12462 · 82223-12470 · 82223-12471 · 82223-12472 |
| 82123 | Engine No. 3 wiring harness | 82123-12010 · 82123-12020 · 82123-20010 · 82261-12321 |
| 82124 | Engine No. 4 wiring harness | 82124-12010 |
| 82124A | Engine No. 5 wiring harness | 82123-14090 |
| 82125 | Transmission wiring harness | 82125-12010 · 82125-12030 · 82125-12031 · 82125-12040 · 82125-12070 · 82125-12120 · 82125-12130 · 82125-12140 · 82125-12141 · 82125-12150 · 82125-12151 · 82125-12170 · 82125-12171 · 82125-12230 · 82125-12231 · 82125-12270 · 82125-12320 · 82310-12250 · 82310-12270 · 82310-12280 · 82310-12360 · 82310-12361 · 82310-12380 |
| 82131 | Front panel wiring harness | 82131-12100 · 82131-12101 · 82131-12110 · 82131-12120 · 82131-12121 · 82131-12130 · 82131-12131 · 82131-12150 · 82131-12151 · 82131-12160 · 82131-12161 · 82131-12170 · 82131-12180 · 82131-12181 · 82131-12190 · 82131-12200 · 82131-12210 · 82131-12211 · 82131-12260 · 82131-12261 · 82131-12270 · 82131-12271 · 82131-12280 · 82131-12290 · 82131-12340 · 82131-12350 · 82131-12352 · 82131-12360 · 82131-12361 · 82131-12370 · 82131-12371 · 82131-13060 · 82131-13070 · 82131-1A460 · 82230-12680 · 82230-12681 · 82230-12800 · 82230-12810 · 82230-12812 · 82230-12820 · 82230-12821 · 82230-12830 · 82230-12831 · 82230-12840 · 82230-12841 · 82230-12850 · 82230-12851 · 82230-12860 · 82230-12861 · 82230-12862 · 82230-12870 · 82230-12871 · 82230-12880 · 82230-12882 · 82230-12890 · 82230-12891 · 82230-1A010 · 82230-1A050 · 82230-1A051 · 82230-1A060 · 82230-1A061 |
| 82134 | Front No. 4 wiring harness | 82134-12020 · 82134-12030 · 82213-12010 · 82213-12011 · 82213-12020 · 82213-12021 |
| 82161 | floor wiring harness | 82161-12010 · 82420-12400 · 82420-12410 · 82420-12530 · 82420-12540 · 82420-12570 · 82420-13140 · 82420-13142 · 82420-13150 · 82420-13160 · 82420-13161 · 82420-13180 · 82420-13190 · 82420-13230 · 82420-13240 · 82420-13250 |
| 82162 | Floor wiring harness No. 2 | 82162-12030 · 82162-12040 · 82162-12080 · 82162-12310 · 82215-12100 · 82215-12101 · 82215-12110 · 82215-12130 · 82215-12131 · 82215-12140 · 82215-12160 · 82215-12190 · 82215-12191 |
| 82163 | Floor wiring harness No. 3 | 82163-12010 · 82163-12030 · 82163-12050 · 82350-12030 · 82350-12050 |
| 82181 | Luggage No. 1 wiring harness | 82181-12010 · 82181-12020 · 82412-12080 · 82412-12090 · 82412-12110 · 82412-13040 · 82412-13070 · 82412-13080 · 82412-13090 |
| 82210C | fuse | 90982-08021 · 90982-08052 · 90982-08121 · 90982-08171 · 90982-08244 |
| 82210D | fuse | 90982-08121 · 90982-08172 · 90982-08243 |
| 82210E | fuse | 90982-08192 |
| 82214A | Car light wiring harness | 82214-12150 |
| 82216 | Rear window defogger wiring harness | 82216-12050 · 82216-12060 · 82216-13010 |
| 82219 | Temperature sensor harness | 82219-12040 |
| 82221 | Oil pressure switch wiring harness | 82221-12330 · 82221-16010 |
| 82241C | Relay harness | 82241-12090 |
| 82259 | Distributor wiring harness | 82259-12050 · 82259-12060 · 82259-12090 · 82259-13020 |
| 82410 | Wire harness assembly (to rear light) | 82410-13110 · 82410-13120 · 82410-13130 · 82410-13140 · 82410-13150 · 82410-13160 · 82410-13190 · 82410-13240 · 82410-13250 · 82410-13260 |
| 82470 | License plate light feeder assembly | 82470-12050 · 82470-13070 · 82470-13071 · 82470-13080 · 82470-13081 · 82470-13090 · 82470-13091 · 82470-13120 · 82470-13130 · 82470-13140 |
| 82510 | Roof harness assembly | 82510-12170 · 82510-12180 · 82510-12190 · 82510-12200 · 82510-12210 · 82510-12220 · 82510-13010 · 82510-13020 · 82510-13030 |
| 82670 | No. 1 junction box assembly | 82670-12010 · 82670-12011 |
| 82817 | No. 1 wire harness protection device | 82817-12140 · 82817-12400 · 82817-20200 |
| 82817A | No. 2 wire harness protection device | 82817-12350 · 82817-12410 |
| 82817B | No. 3 wire harness protection device | 82817-13030 |
| 82823 | No. 1 terminal cover | 82823-12020 |
| 82824 | Harness connector | 82824-12100 |

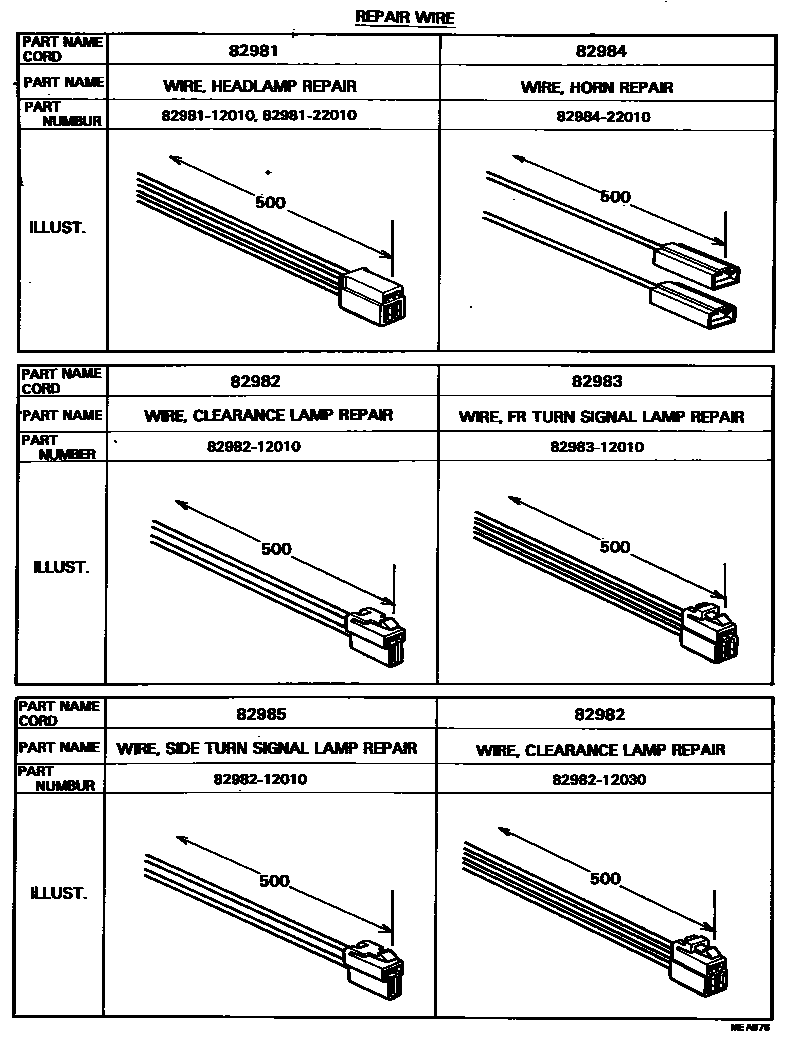

| 82981 | Headlight repair line | 82981-12010 · 82981-22010 |
| 82982 | Width light repair line | 82982-12010 · 82982-12030 |
| 82983 | Front turn signal lamp repair line | 82983-12010 |
| 82984 | Speaker repair line | 82984-22010 |
| 82985 | Side turn signal lamp repair line | 82982-12010 |
