Toyota COROLLA 蓄电池和蓄电池电缆 — Figure 8201

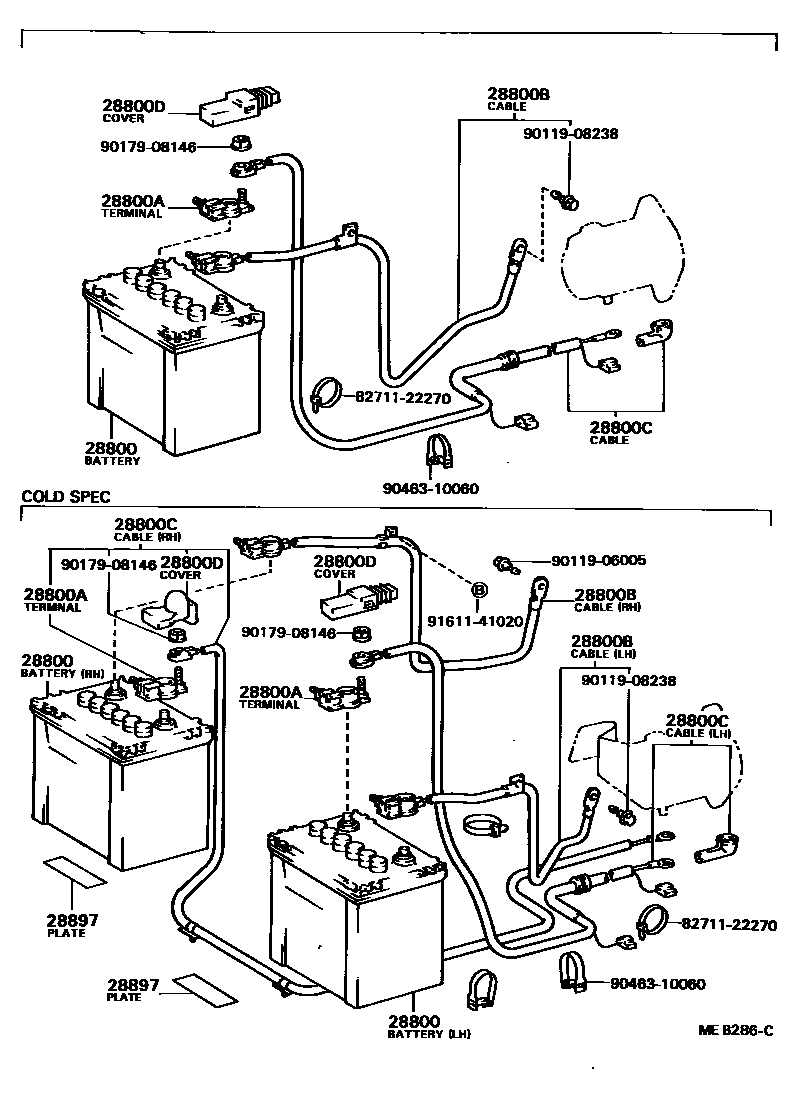

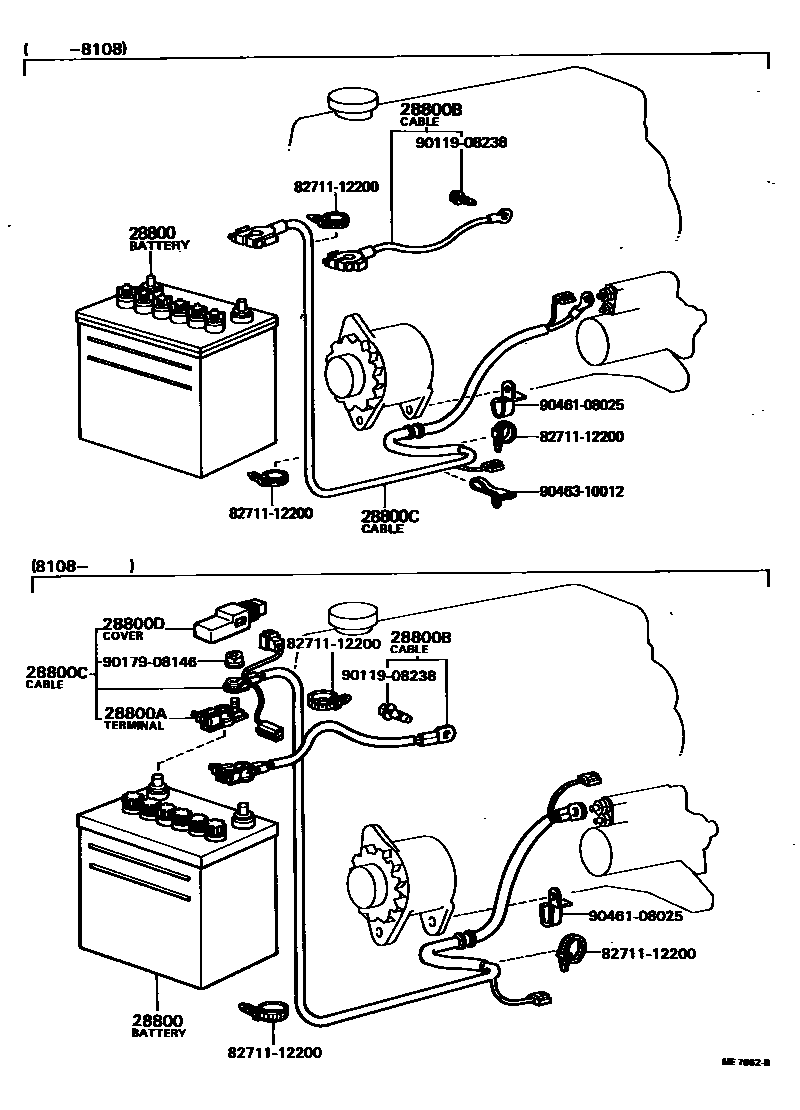

Toyota COROLLA EPC diagram 8201, 蓄电池和蓄电池电缆, with 2 images and 6 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 28800 | battery | 28800-12060 · 28800-12080 · 28800-12090 · 28800-13010 · 28800-26040 · 28800-26090 · 28800-30131 · 28800-31031 · 28800-54020 · 28800-64010 · 28800-64030 · 28800-72010 |
| 28800A | battery positive terminal | 90982-05005 · 90982-05019 · 90982-05023 |
| 28800B | Cable between battery and ground | 82046-12120 · 82046-12130 · 82046-12150 · 82046-12160 · 82113-12010 · 82113-12020 · 82113-12030 · 82113-12050 · 82113-12070 · 82113-12100 · 82113-12110 · 82113-13010 |
| 28800C | Cable between battery and starter (for battery to main switch) | 82021-12080 · 82021-12170 · 82021-12180 · 82021-12220 · 82021-12230 · 82021-12250 · 82021-12260 · 82112-12010 · 82112-12070 · 82112-12090 · 82112-12100 · 82112-12110 · 82112-12120 · 82112-12170 · 82112-13010 · 82122-12050 |
| 28800D | Connector cover (for battery terminals) | 82821-12150 · 82821-22110 |
| 28897 | Battery warning nameplate | 28897-54030 |
