Toyota COROLLA 后牌照灯 — Figure 8113

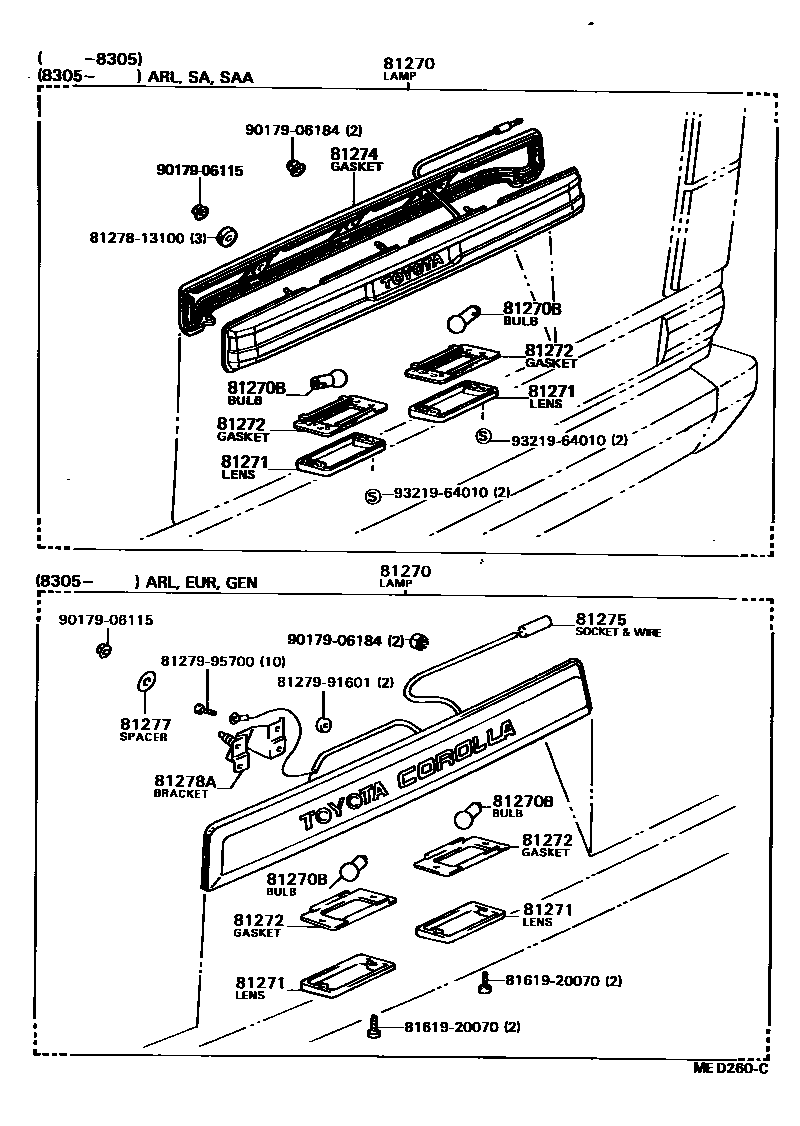

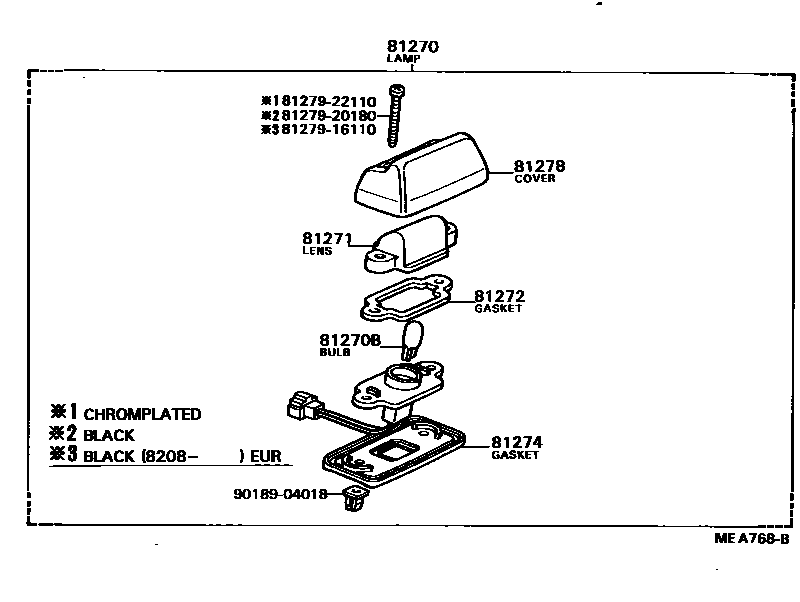

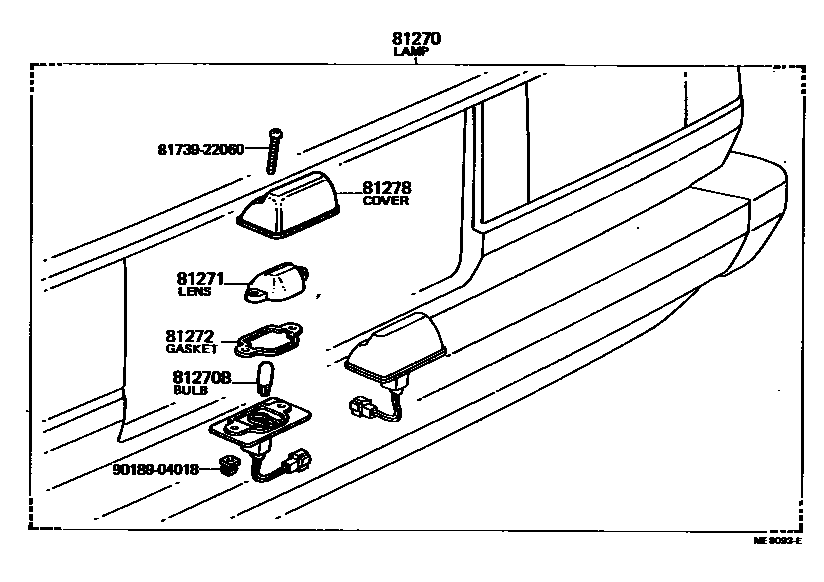

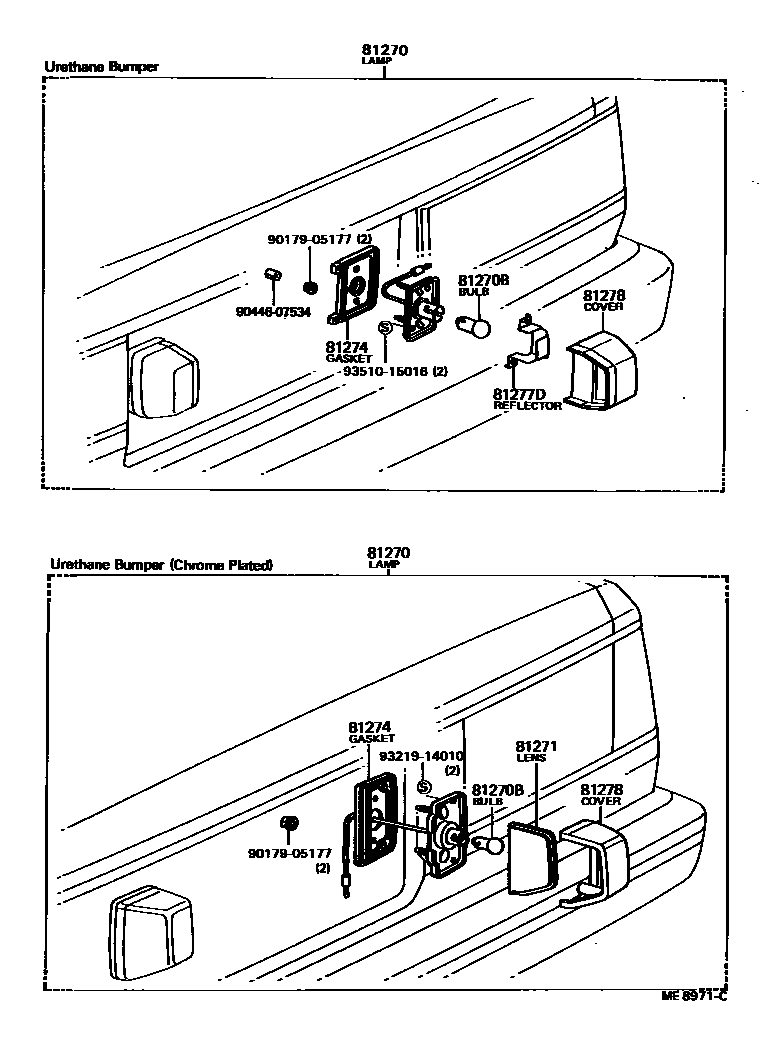

Toyota COROLLA EPC diagram 8113, 后牌照灯, with 4 images and 10 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 81270 | License plate light assembly | 81270-19135 · 81270-19495 · 81270-19585 · 81270-19595 · 81270-19625 · 81270-19695 · 81270-19705 · 81270-19805 · 81270-19815 · 81270-19816 · 81270-29475 · 81270-29535 · 81270-29545 · 81270-80007 · 81270-80012 · 81270-80013 · 81690-19085 · 81690-19135 · 81690-19145 · 81690-29105 |
| 81270B | Bulb (for license plate light) | 90981-12008 · 99132-11050 · 99132-11075 · 99132-11100 · 99132-12050 |
| 81271 | license plate lamp shade | 81271-12190 · 81271-13100 · 81271-20110 · 81271-22110 · 81691-20030 |
| 81272 | License plate lamp shade gasket | 81272-12170 · 81272-13100 · 81272-22110 |
| 81274 | License plate light body gasket | 81274-13100 · 81274-13140 · 81274-16020 · 81274-20110 · 81274-22110 · 81694-16010 · 81694-20030 |
| 81275 | License plate lamp holder and wiring harness | 81275-13170 · 81275-13180 |
| 81277 | License plate light frame and lampshade spacer | 81278-13100 |
| 81277D | license plate light reflector | 81277-16020 · 81277-20140 · 81697-16010 · 81697-20040 |
| 81278 | license plate light cover | 81271-16030 · 81271-16090 · 81276-10101 · 81276-12170 · 81276-12180 · 81276-12210 · 81276-20110 · 81276-22110 · 81691-16020 · 81691-16070 · 81696-12060 · 81696-20030 |
| 81278A | license plate light bracket | 81277-13170 |
