Toyota COROLLA Headlamp — Figure 8101

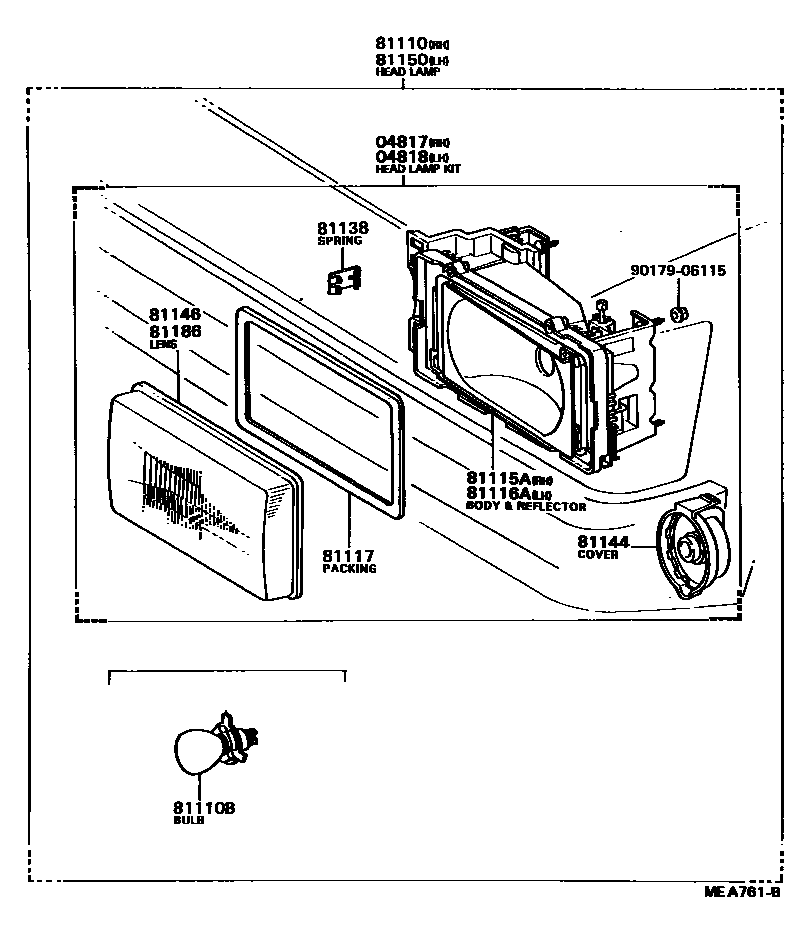

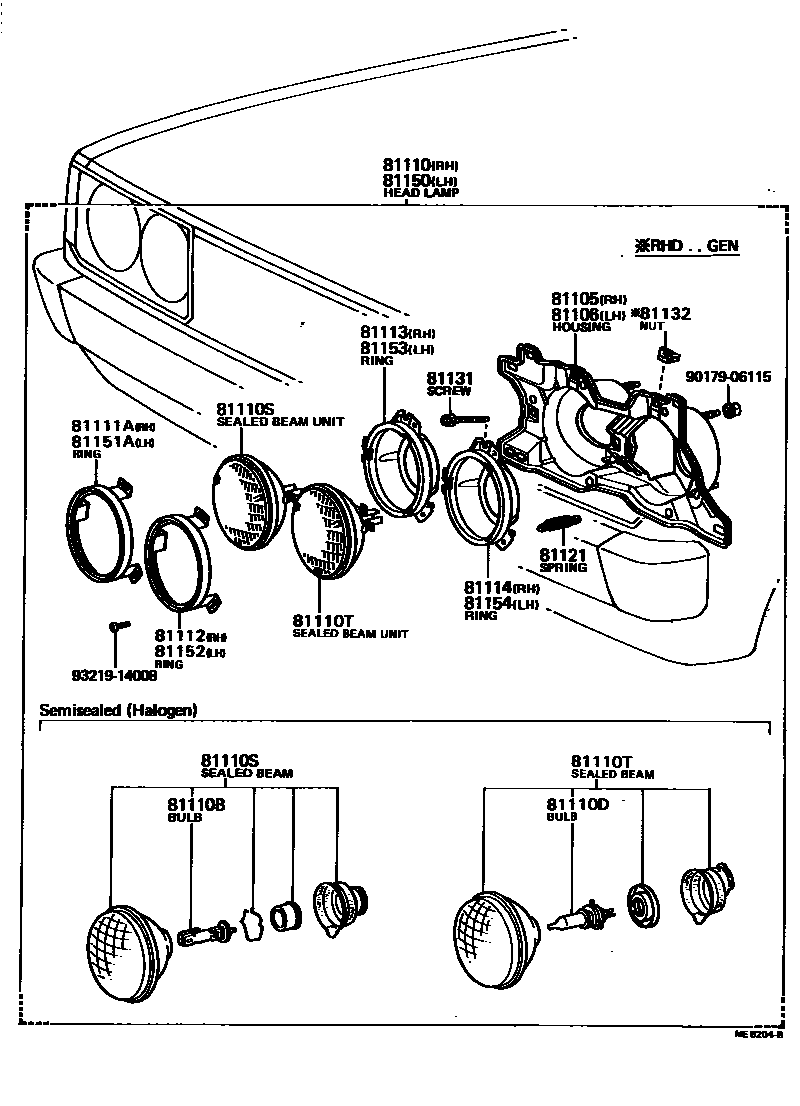

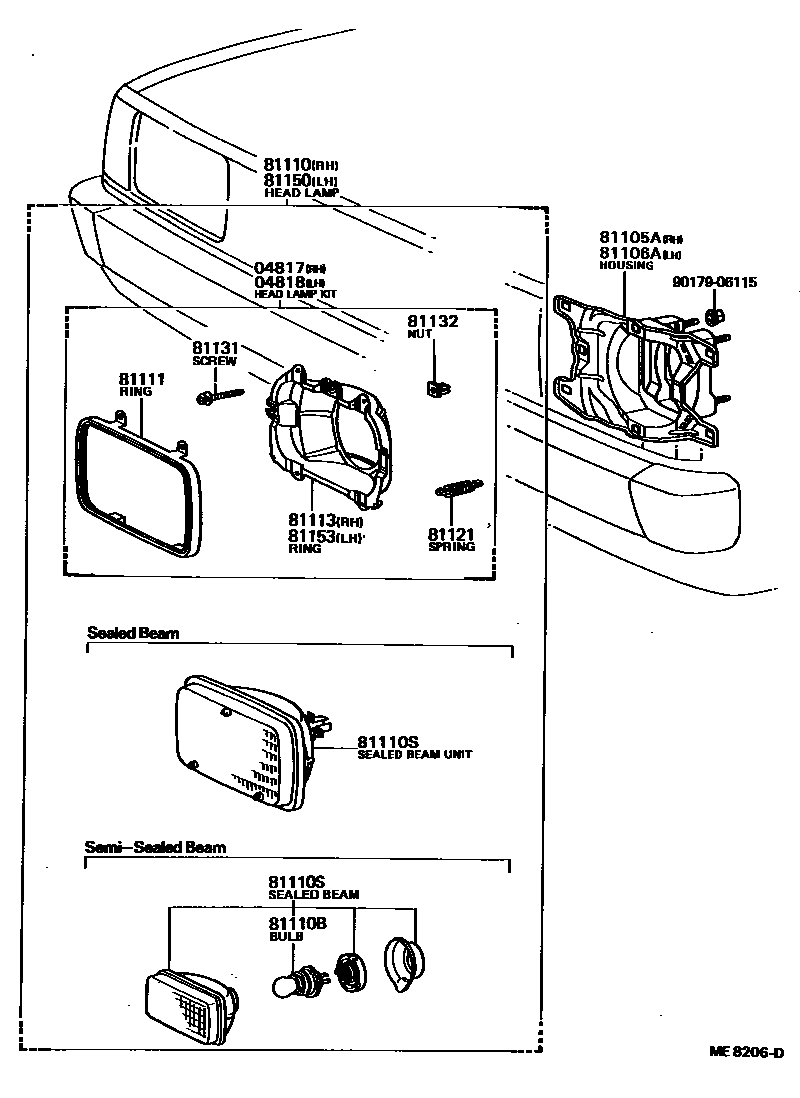

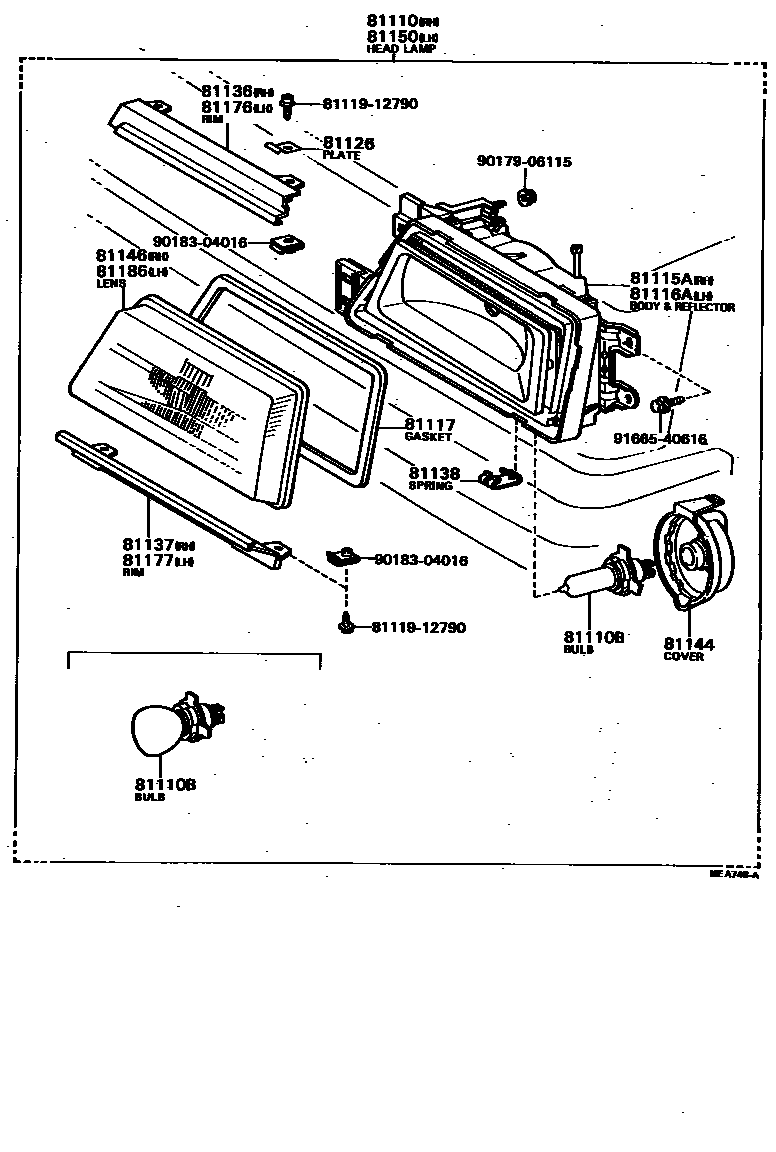

Toyota COROLLA EPC diagram 8101, Headlamp, with 4 images and 36 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 04817 | Right headlight assembly (without closed headlight) | 04817-12010 · 04817-12020 · 04817-12030 · 04817-12040 · 04817-12050 |
| 04818 | Left headlight assembly (without closed headlight) | 04818-12010 · 04818-12020 · 04818-12030 · 04818-12040 · 04818-12050 |
| 81105 | Right headlight housing sub-assembly | 81105-12550 · 81105-12560 |
| 81105A | Right headlight bracket sub-assembly | 53037-12040 · 53037-12060 · 53037-12061 |
| 81106 | Left headlight housing sub-assembly | 81106-12480 · 81106-12490 |
| 81106A | Left headlight bracket sub-assembly | 53037-12040 · 53038-12040 · 53038-12041 |
| 81110 | Right headlight assembly | 81110-80021 · 81110-80022 · 81110-80023 · 81110-80024 · 81110-80025 · 81110-80029 · 81110-80030 · 81110-80031 · 81110-80032 · 81110-80033 · 81110-80034 · 81110-80035 · 81110-80036 · 81110-80037 · 81110-80038 · 81110-80058 · 81110-80059 · 81110-80123 · 81110-80154 · 81110-80158 · 81110-80159 · 81110-80160 · 81110-80161 · 81110-80162 · 81110-80163 · 81110-80165 · 81110-80166 · 81110-80169 · 81110-80170 · 81110-80171 · 81110-80172 · 81110-80173 · 81110-80174 · 81110-80333 · 81110-80334 · 81110-80335 · 81110-80336 · 81110-80337 |
| 81110B | Bulb (for headlight No. 1) | 90981-13013 · 90981-13014 · 90981-13015 · 90981-13016 · 90981-13022 |
| 81110D | Bulb (for headlight No. 2) | 90981-13013 · 90981-13014 |
| 81110S | No. 1 enclosed lamp assembly | 90981-02011 · 90981-02018 · 90981-02020 · 90981-02039 · 90981-02044 · 90981-04001 · 90981-04002 · 90981-04003 · 90981-04004 · 90981-04005 · 90981-04006 · 90981-04007 · 90981-04008 · 90981-04009 · 90981-04010 · 90981-04011 · 90981-04015 |
| 81110T | No. 2 enclosed lamp assembly | 90981-02012 · 90981-02013 · 90981-02019 · 90981-02021 · 90981-02040 · 90981-02041 |
| 81111 | Closed headlight retaining ring | 81111-16010 · 81111-16020 |
| 81111A | No. 1 closed car light fixing ring on the right | 81111-14261 · 81111-20280 |
| 81112 | No. 2 closed lamp fixing ring on the right | 81111-14261 · 81111-20280 |
| 81113 | Right No. 1 closed lamp seat | 81113-12571 · 81113-14260 · 81113-20100 · 81153-16010 · 81153-16020 |
| 81114 | Right No. 2 closed lamp seat | 81154-14260 · 81154-20100 |
| 81115A | Right headlight body and reflector sub-assembly | 81135-12661 · 81135-12671 · 81135-12681 · 81135-12701 · 81135-12790 · 81135-12800 · 81135-12870 · 81135-12880 · 81135-12890 · 81135-13010 · 81135-13020 · 81135-13030 · 81135-13040 · 81135-1A010 |
| 81116A | Left headlight body and reflector sub-assembly | 81175-12591 · 81175-12601 · 81175-12611 · 81175-12631 · 81175-12720 · 81175-12730 · 81175-12800 · 81175-12810 · 81175-12820 · 81175-12830 · 81175-13010 · 81175-13020 · 81175-13030 · 81175-13040 |
| 81117 | Headlight housing seal | 81147-12800 · 81147-30490 |
| 81121 | headlight spring | 81121-12570 · 81121-16010 · 81121-16020 · 81121-20100 · 90506-18018 |
| 81126 | headlight panel | 81126-12790 |
| 81131 | Headlight adjustment screw | 81131-10031 · 81131-16010 · 81131-20043 · 81131-20053 |
| 81132 | Headlight self-locking nut | 81132-20380 · 90189-05013 · 90189-05015 |
| 81136 | Right No. 1 headlight protective cover | 81137-12800 · 81137-13040 |
| 81137 | Right No. 2 headlight protective cover | 81138-12800 · 81138-13040 |
| 81138 | headlight spring | 81138-20550 |
| 81144 | No. 1 headlight cover | 81139-30490 |
| 81146 | Right headlight lampshade | 81146-12661 · 81146-12761 · 81146-12800 · 81146-13020 · 81146-13040 · 81146-30461 · 81146-30471 |
| 81150 | Left headlight assembly | 81150-80021 · 81150-80022 · 81150-80023 · 81150-80024 · 81150-80025 · 81150-80029 · 81150-80030 · 81150-80031 · 81150-80032 · 81150-80033 · 81150-80034 · 81150-80035 · 81150-80036 · 81150-80037 · 81150-80038 · 81150-80055 · 81150-80056 · 81150-80120 · 81150-80151 · 81150-80155 · 81150-80156 · 81150-80157 · 81150-80158 · 81150-80159 · 81150-80160 · 81150-80162 · 81150-80163 · 81150-80166 · 81150-80167 · 81150-80168 · 81150-80169 · 81150-80170 · 81150-80171 · 81150-80330 · 81150-80331 · 81150-80332 · 81150-80333 · 81150-80334 |
| 81151A | No. 1 closed headlight fixing ring on the left | 81111-14261 · 81111-20280 |
| 81152 | No. 2 closed headlight fixing ring on the left | 81111-14261 · 81111-20280 |
| 81153 | No. 1 closed lamp seat on the left | 81113-16010 · 81113-16020 · 81153-12501 · 81153-14260 · 81153-20100 |
| 81154 | No. 2 closed lamp seat on the left | 81114-14260 · 81114-20100 |
| 81176 | Left No. 1 headlight protective cover | 81177-12730 · 81177-13040 |
| 81177 | Left No. 2 headlight protective cover | 81178-12730 · 81178-13040 |
| 81186 | Left headlight lampshade | 81146-12661 · 81146-12761 · 81146-30461 · 81146-30471 · 81186-12730 · 81186-13020 · 81186-13040 |
