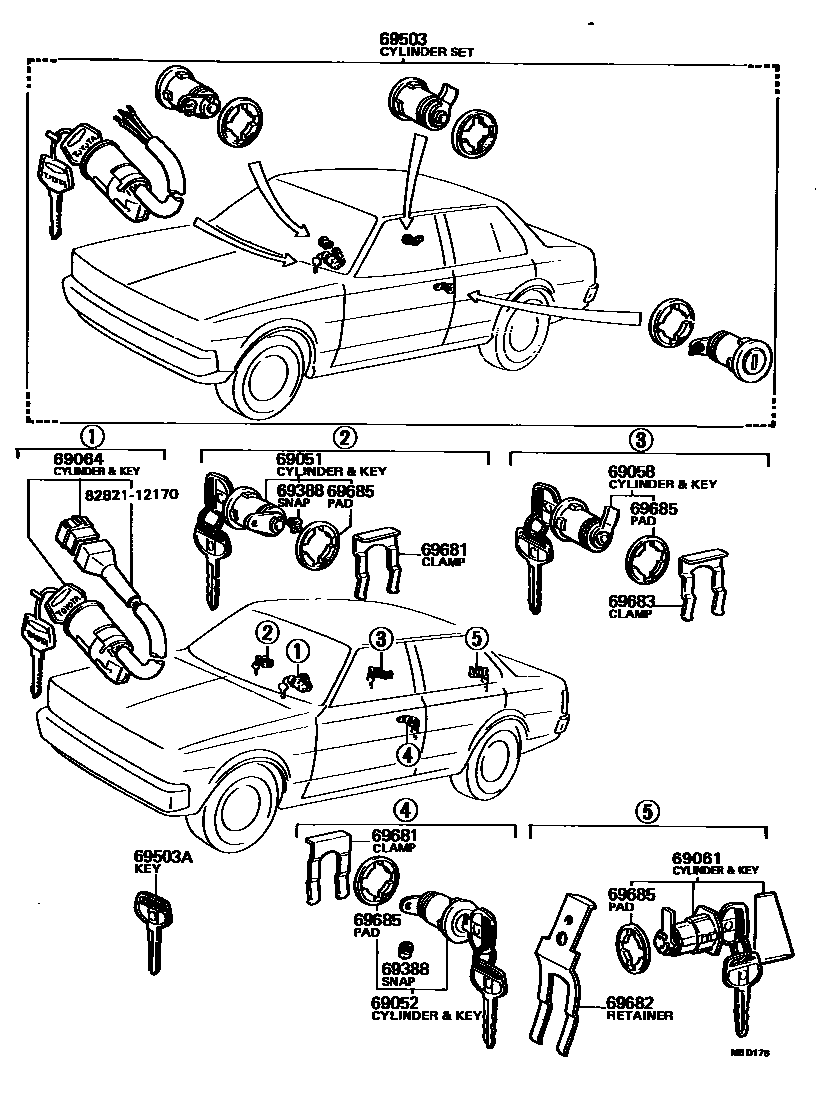

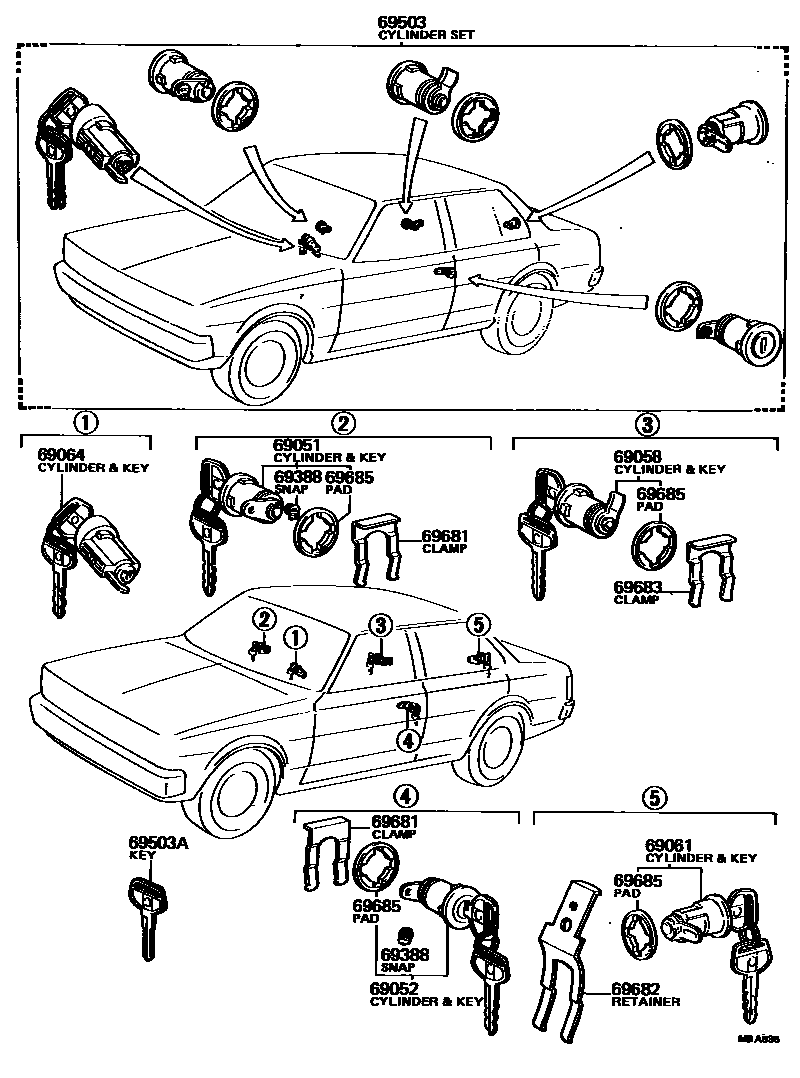

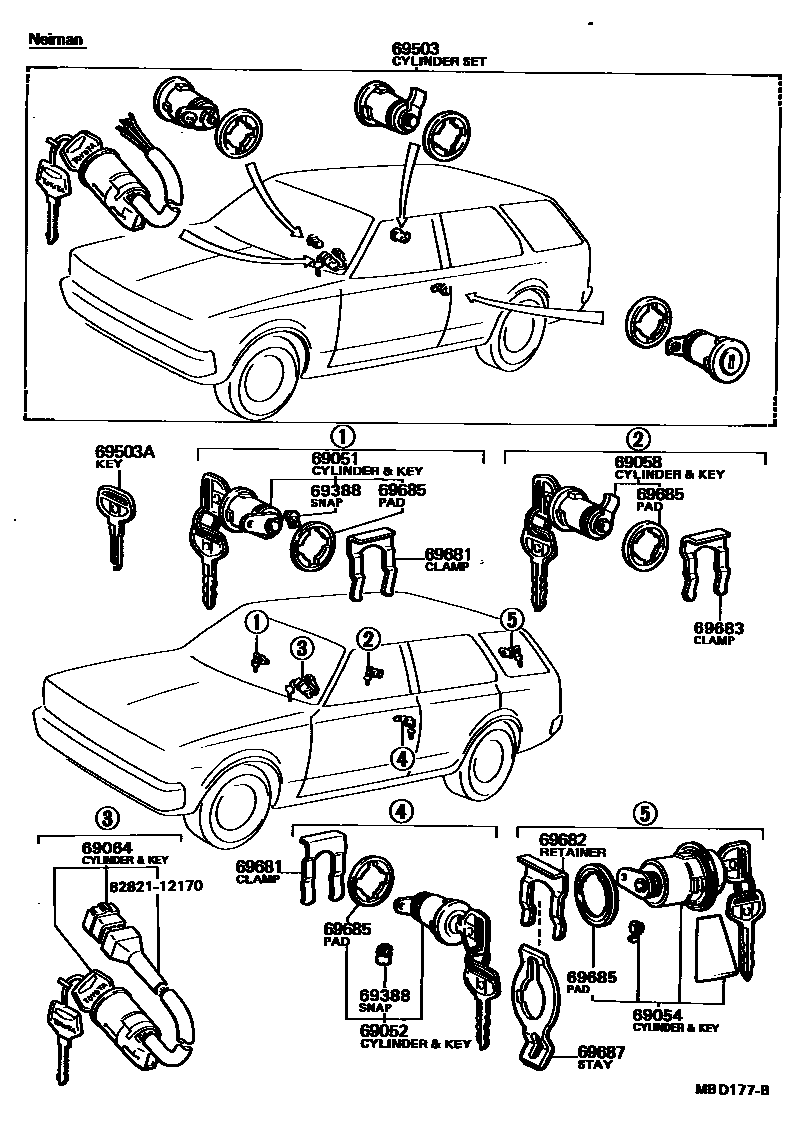

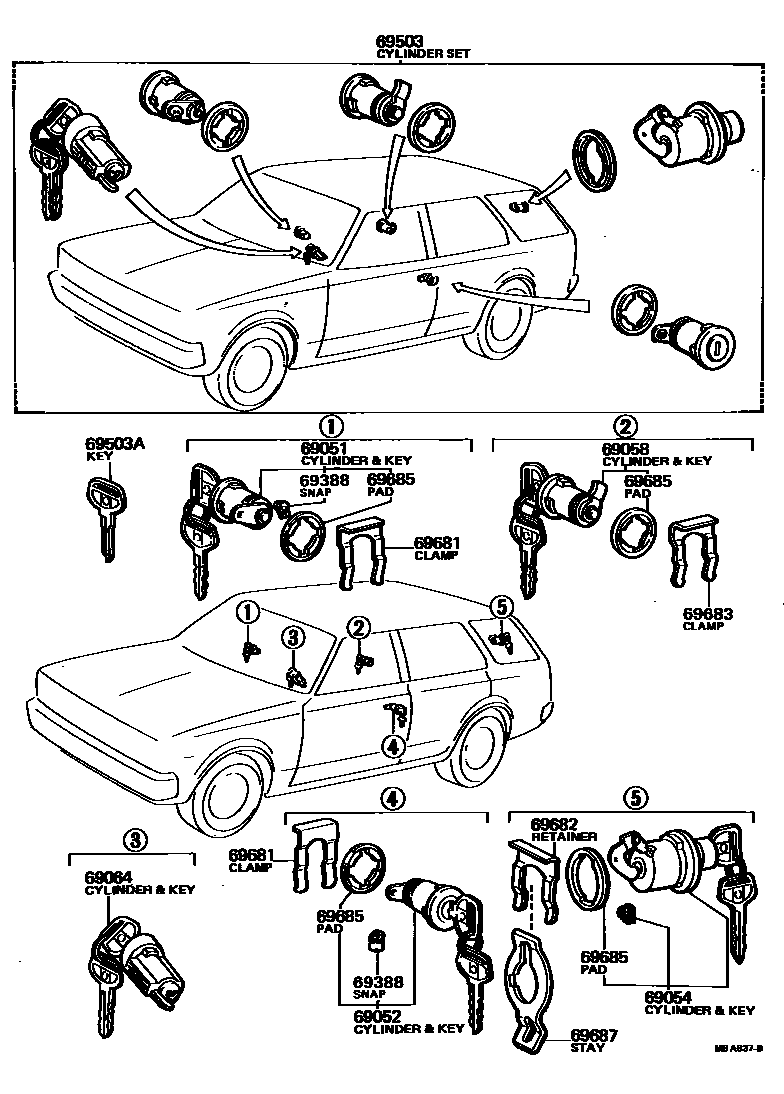

Toyota COROLLA 锁芯组件 — Figure 6712
Toyota COROLLA EPC diagram 6712, 锁芯组件, with 4 images and 14 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 69051 | Right door lock cylinder and key assembly | 69051-13080 · 69051-19175 · 69051-19176 · 69051-19195 · 69051-19196 · 69051-19205 · 69051-19206 · 69051-19315 · 69051-29266 · 69051-29285 · 69051-29286 |
| 69052 | Left door lock cylinder and key assembly | 69052-13080 · 69052-19175 · 69052-19176 · 69052-19195 · 69052-19196 · 69052-19205 · 69052-19206 · 69052-19315 · 69052-29266 · 69052-29285 · 69052-29286 |
| 69054 | Rear door lock cylinder and key assembly | 69055-13061 · 69055-13070 · 69055-13071 · 69055-13090 · 69055-19265 · 69055-19285 · 69055-19455 |
| 69058 | Fuel filler cap lock cylinder and key assembly | 69058-13070 · 69058-19065 · 69058-19075 · 69058-19085 · 69058-19095 · 69058-19175 |
| 69061 | Luggage lock cylinder and key assembly | 69055-12120 · 69055-12130 · 69055-12350 · 69055-19155 · 69055-19165 · 69055-19185 · 69055-19195 · 69055-19275 · 69055-19305 |
| 69064 | Ignition switch lock cylinder and key assembly | 69057-12030 · 69057-12040 · 69057-13020 · 69057-13021 · 69057-13022 · 69057-13030 · 69057-13050 · 69057-13051 · 69057-19015 |
| 69388 | Lever clip (for door lock) | 69377-30020 · 69759-24080 · 69759-24090 |
| 69503 | Door lock cylinder components | 69005-12150 · 69005-12170 · 69005-12190 · 69005-12200 · 69005-12210 · 69005-12220 · 69005-12280 · 69005-12600 · 69005-13060 · 69005-13070 · 69005-13091 · 69005-13092 · 69005-13093 · 69005-13110 · 69005-13111 |
| 69503A | external tooth key | 69515-12050 · 90999-00066 · 90999-00067 · 90999-00068 · 90999-00074 · 90999-00075 · 90999-00081 |
| 69681 | Door lock cylinder and sleeve clip | 69681-20040 |
| 69682 | Lock cylinder fixing parts | 69551-13020 · 69561-12050 · 69561-12090 · 69561-12100 |
| 69683 | Fuel filler cap lock core clip | 69581-14010 · 69681-20040 |
| 69685 | Lock cylinder liner | 69513-12020 · 69513-14010 · 69553-13020 · 69685-12010 |
| 69687 | Rear door lock cylinder stay | 69687-13020 |
