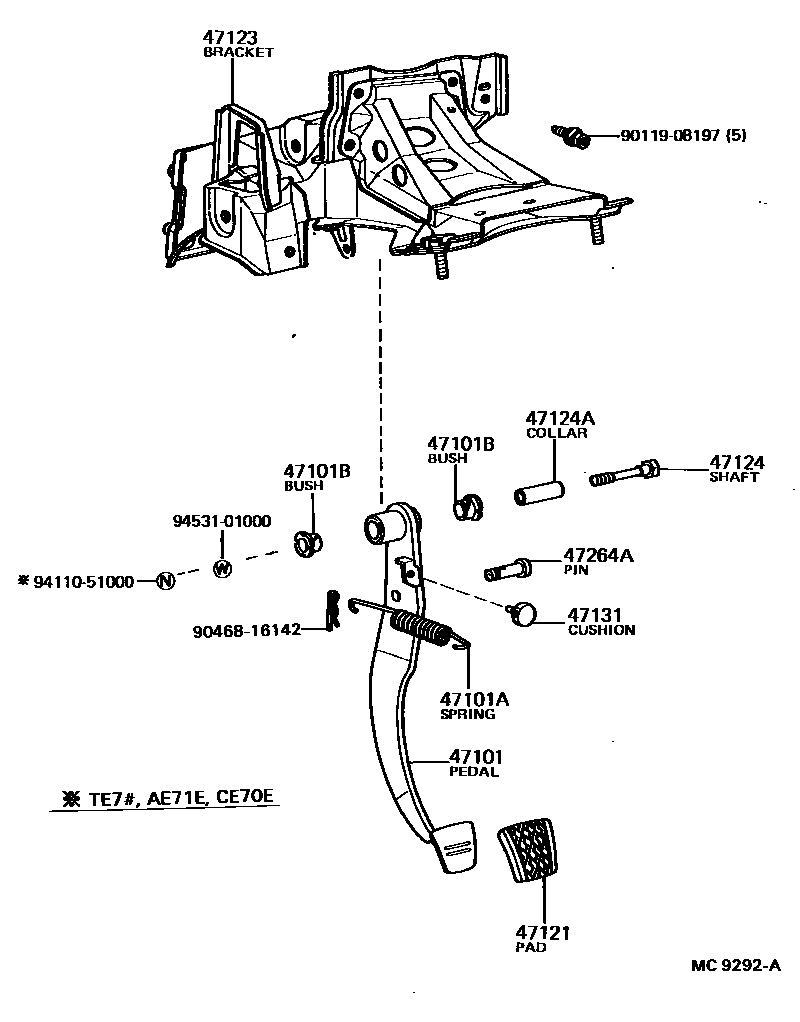

Toyota COROLLA Brake Pedal & Bracket — Figure 4701
Toyota COROLLA EPC diagram 4701, Brake Pedal & Bracket, with 1 images and 9 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 47101 | Brake pedal sub-assembly | 47101-12220 · 47101-12230 · 47101-12240 · 47101-12241 · 47101-12250 · 47101-12261 · 47101-12280 · 47101-12281 · 47101-12290 · 47101-12300 · 47101-12340 · 47101-13010 |
| 47101A | Spring (for brake pedal return) | 90506-16021 |
| 47101B | Bushing (for brake pedal) | 90386-13007 |
| 47121 | brake pedal pad | 31321-12030 · 47121-12020 |
| 47123 | brake pedal bracket | 55106-12270 · 55106-12280 · 55106-12290 · 55106-12300 · 55106-12320 · 55106-12321 · 55106-12330 · 55106-12331 · 55106-12340 · 55106-12360 · 55106-12370 · 55106-12380 · 55106-12390 · 55106-12391 · 55106-12400 · 55106-12410 · 55106-12420 · 55106-12421 · 55106-12430 · 55106-12431 · 55106-12440 · 55106-12450 · 55106-12460 |
| 47124 | brake pedal shaft | 90101-10015 · 90101-10043 · 90101-10081 |
| 47124A | Collar (for brake pedal shaft) | 90387-10002 · 90387-10003 · 90387-10027 |
| 47131 | Bump pad (for brake light switch) | 90541-06008 |
| 47264A | Pin (for push rod) | 90249-10064 |
