Toyota COROLLA RADIATOR & WATER OUTLET — Figure 1603

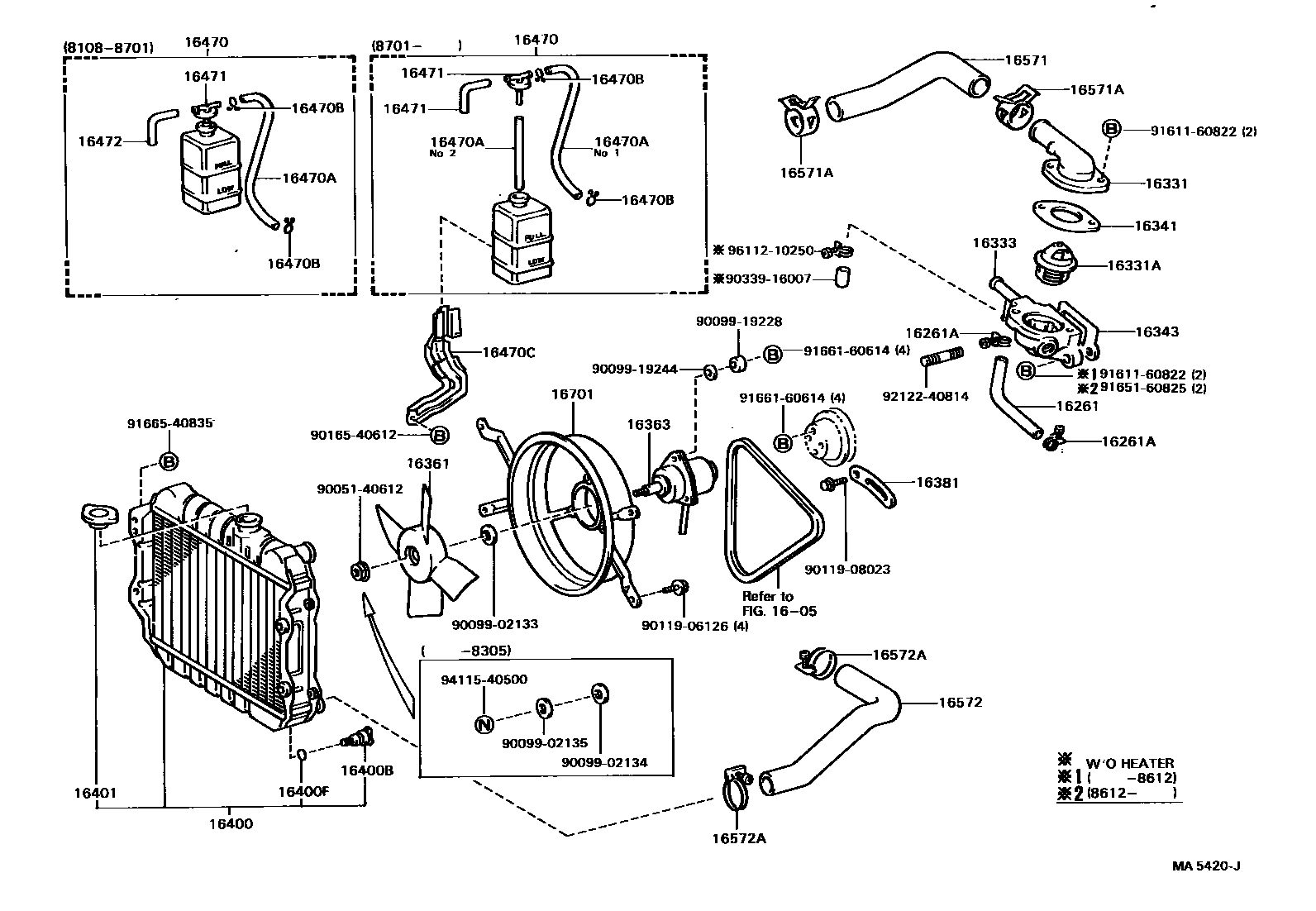

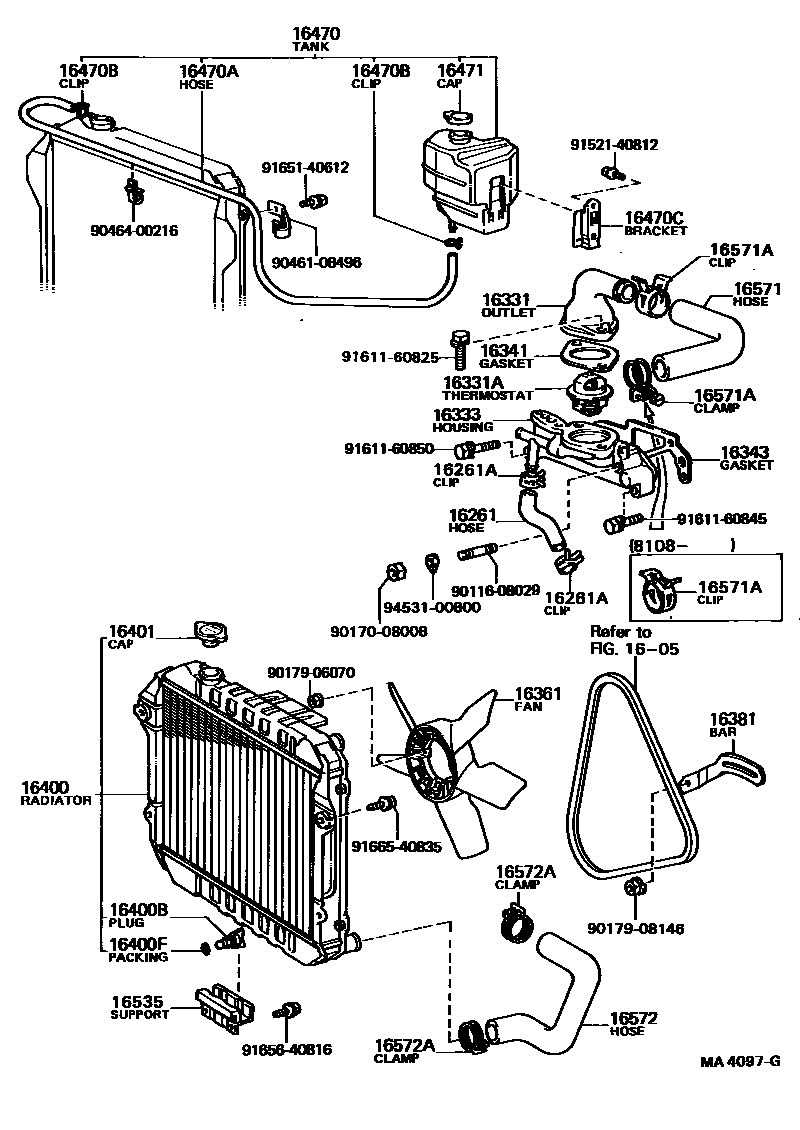

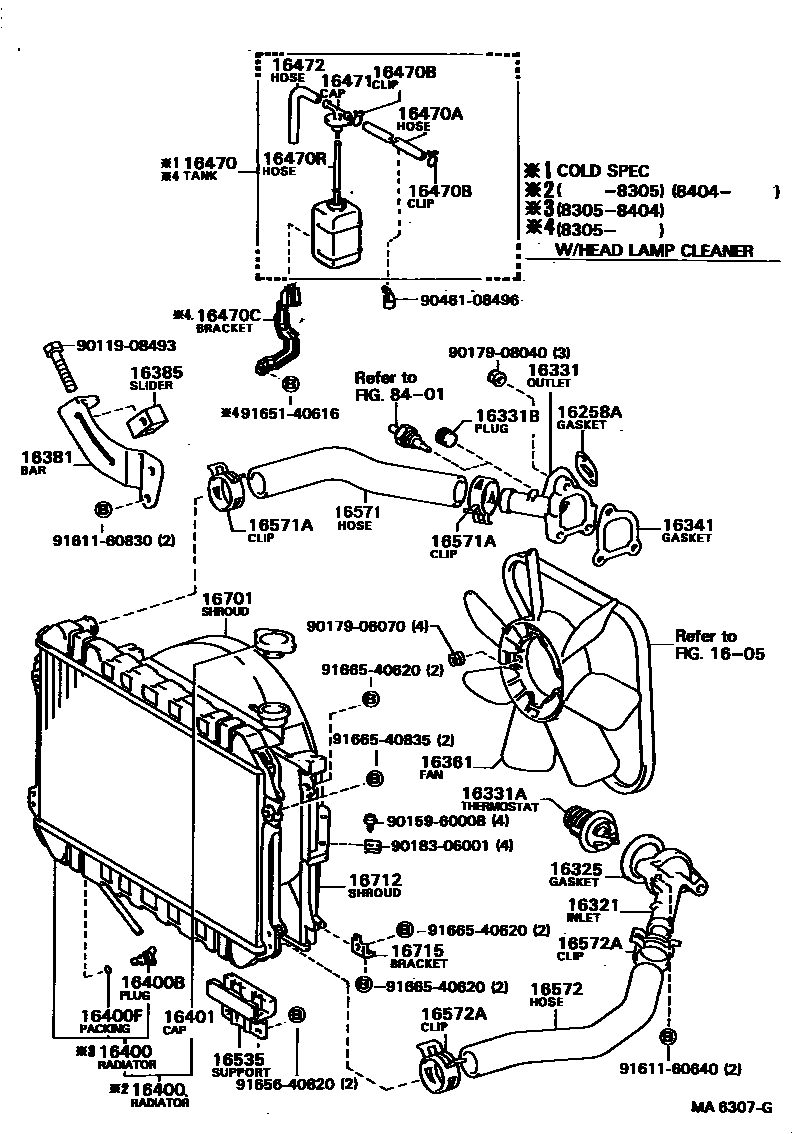

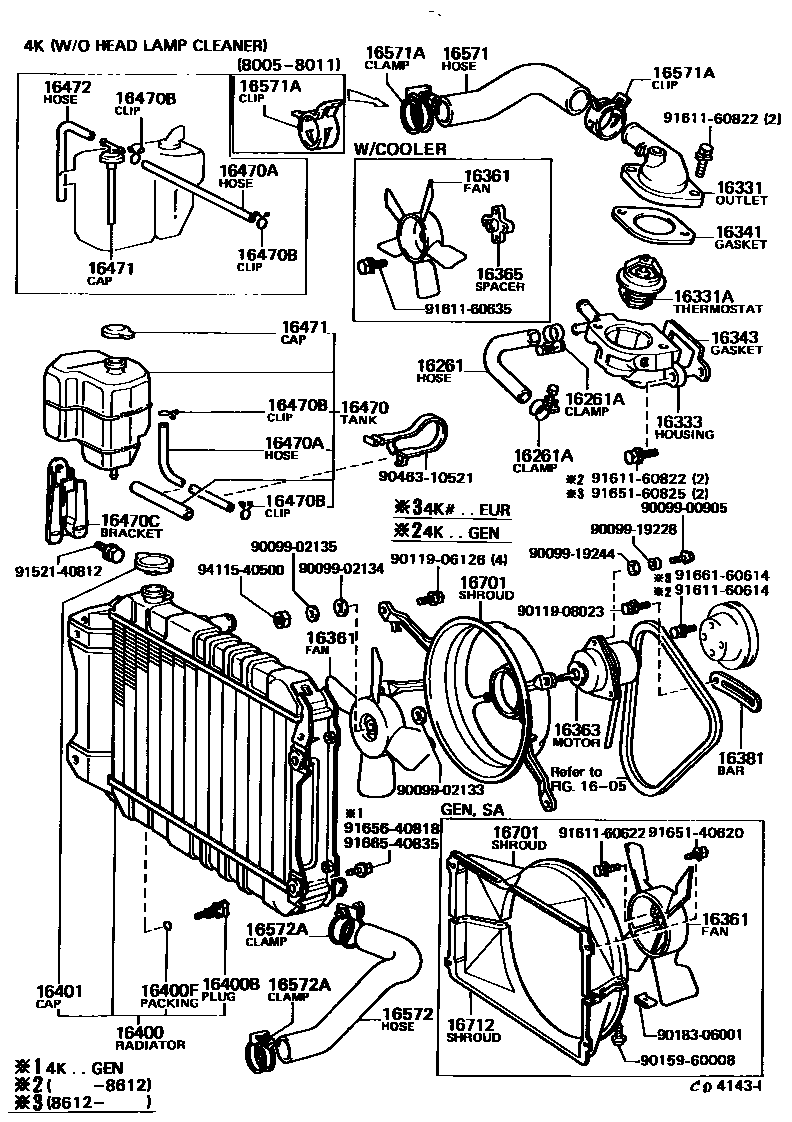

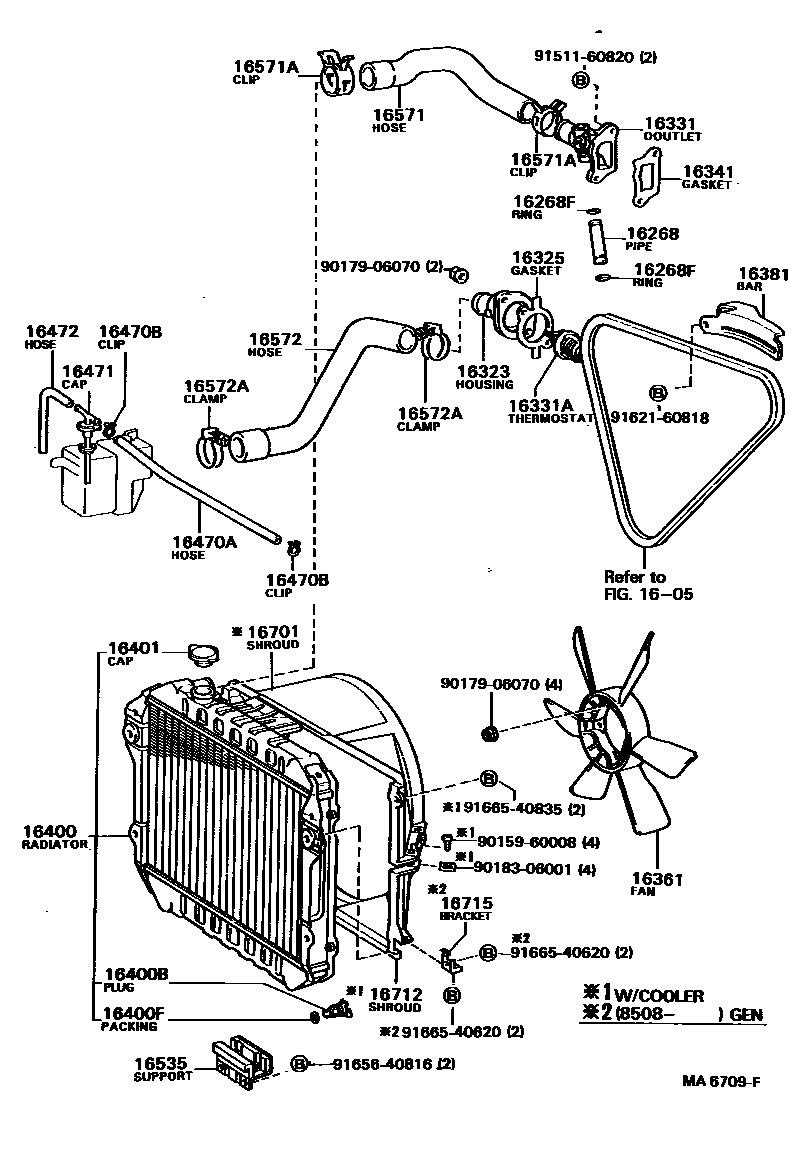

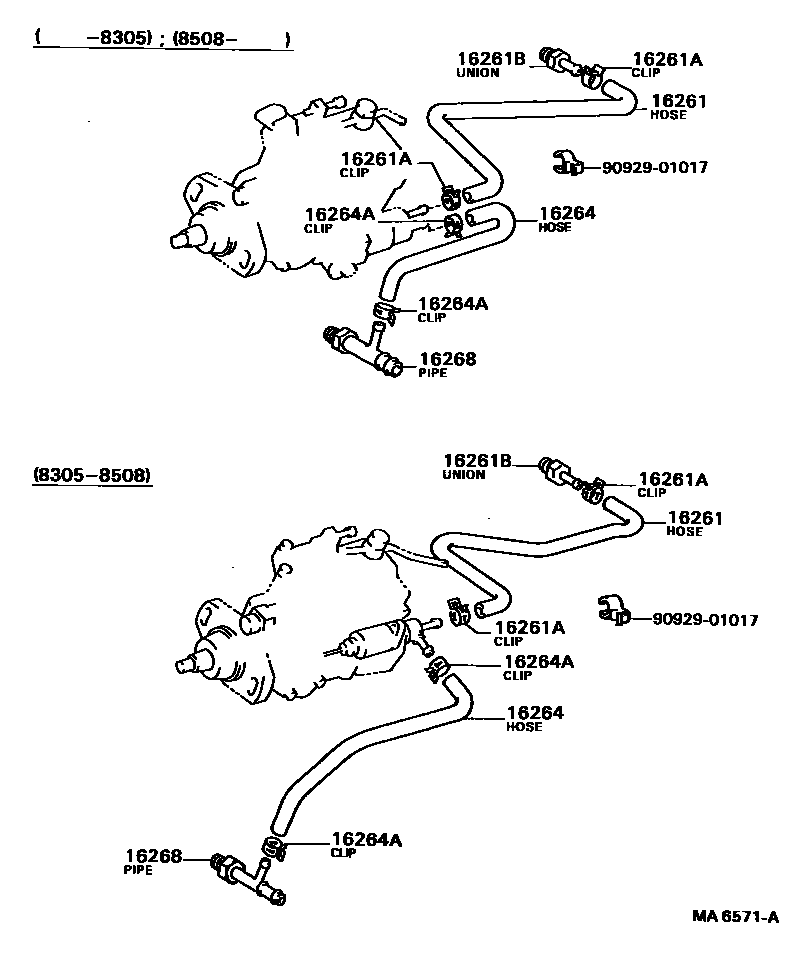

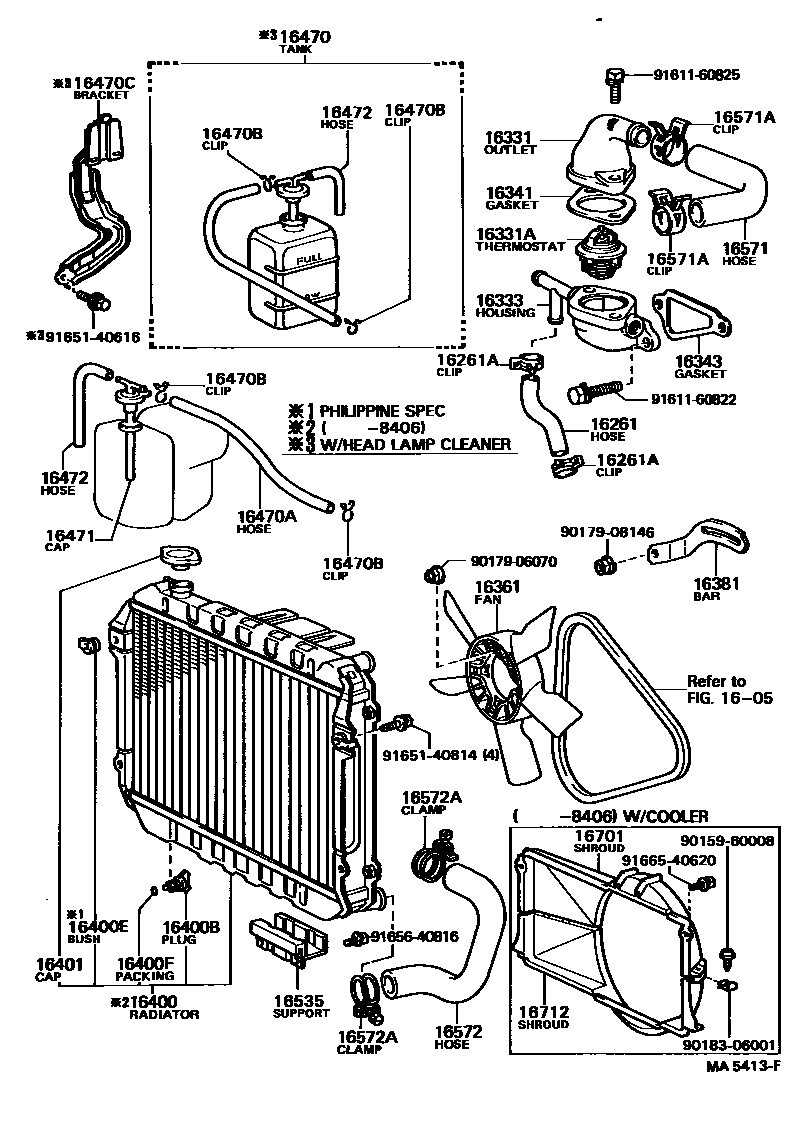

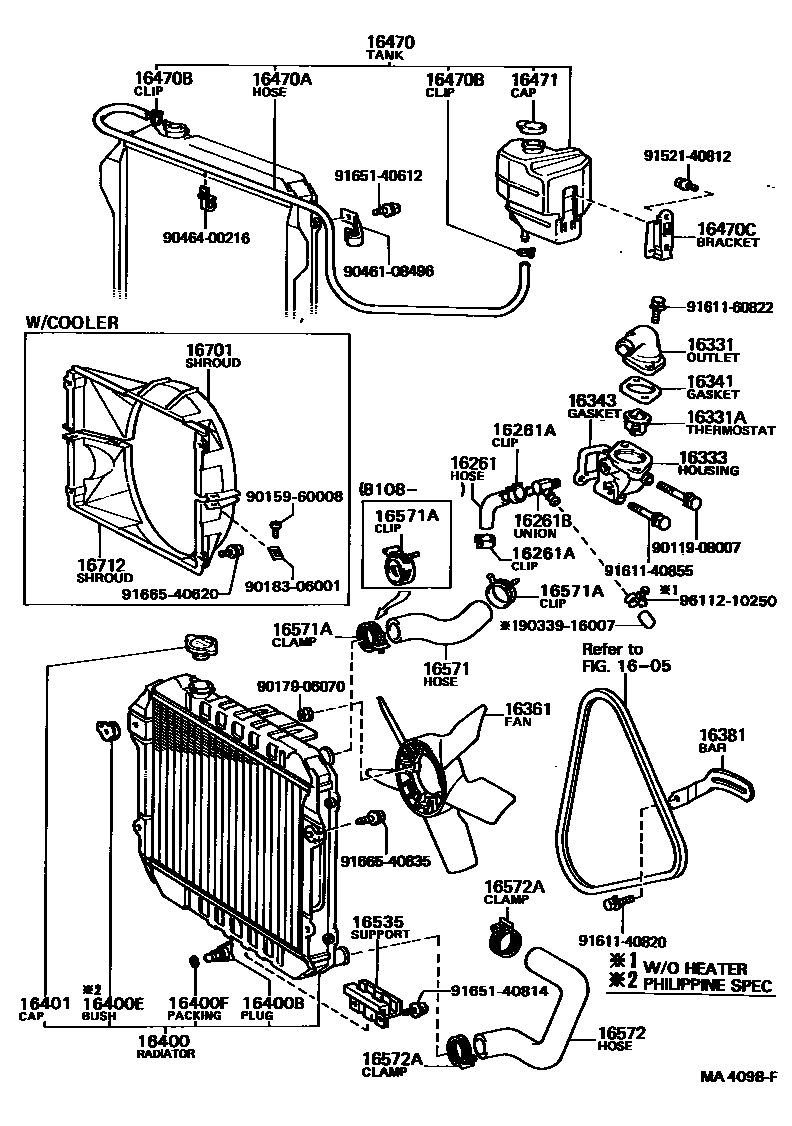

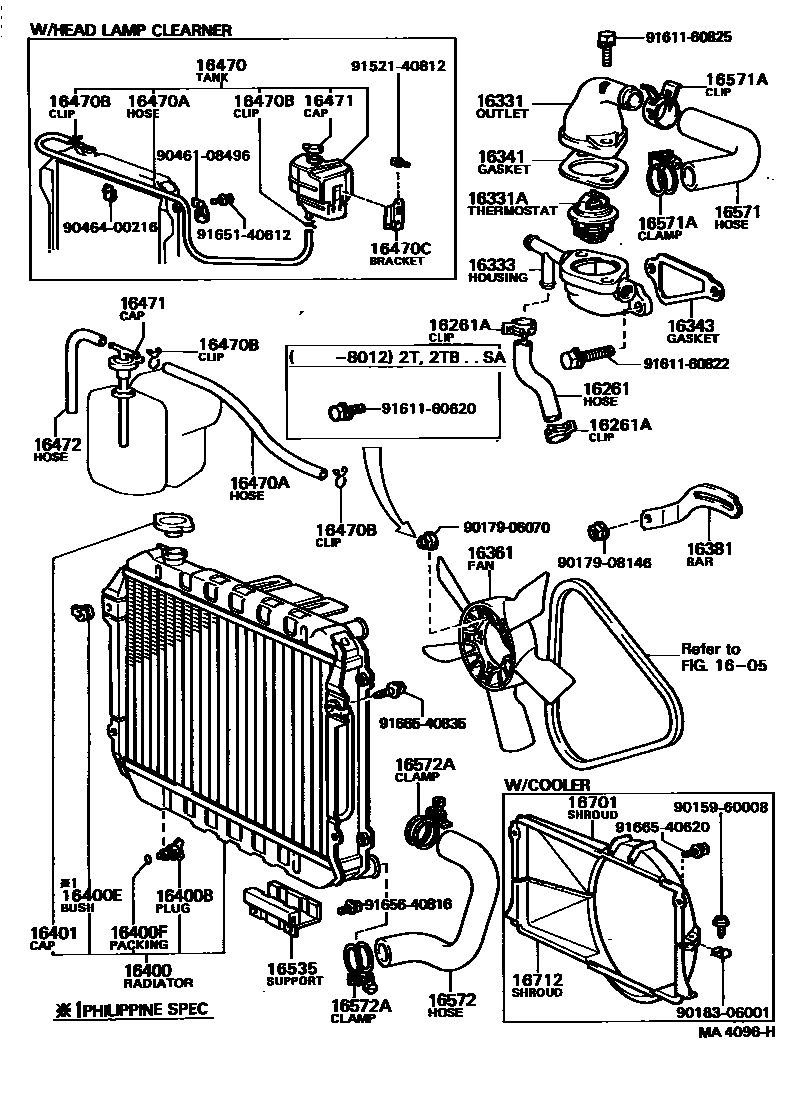

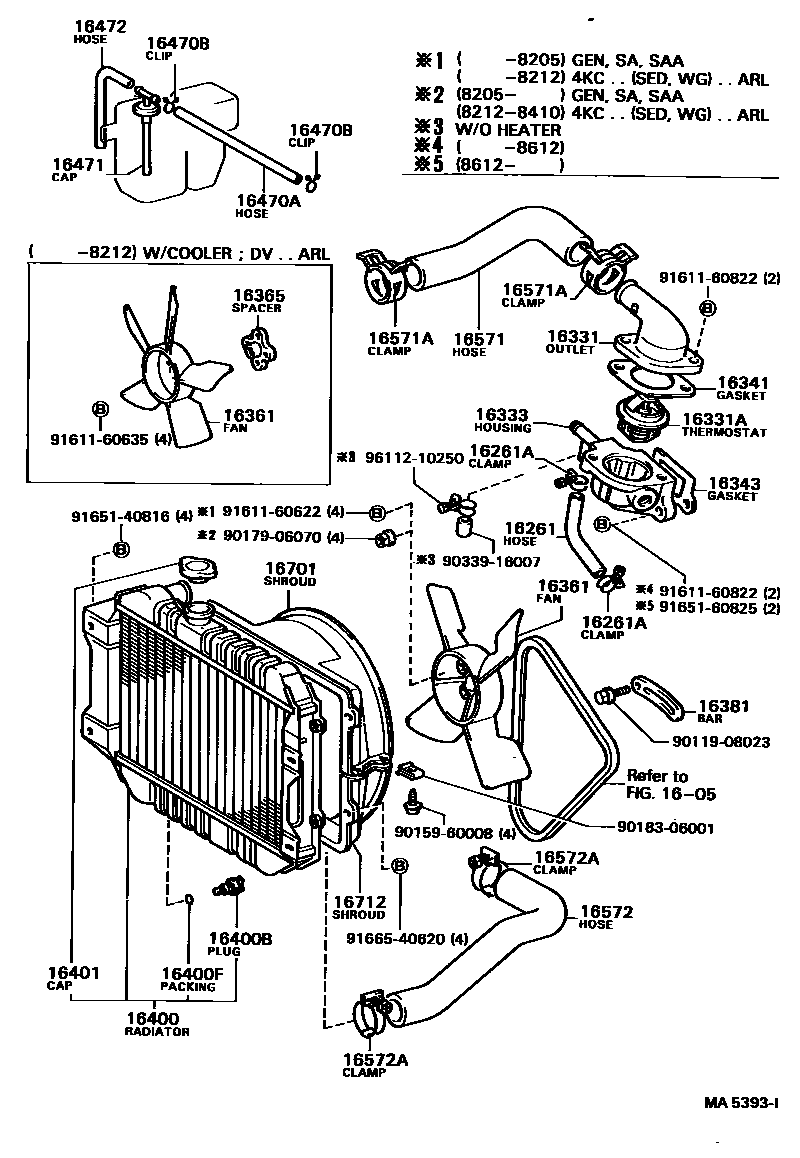

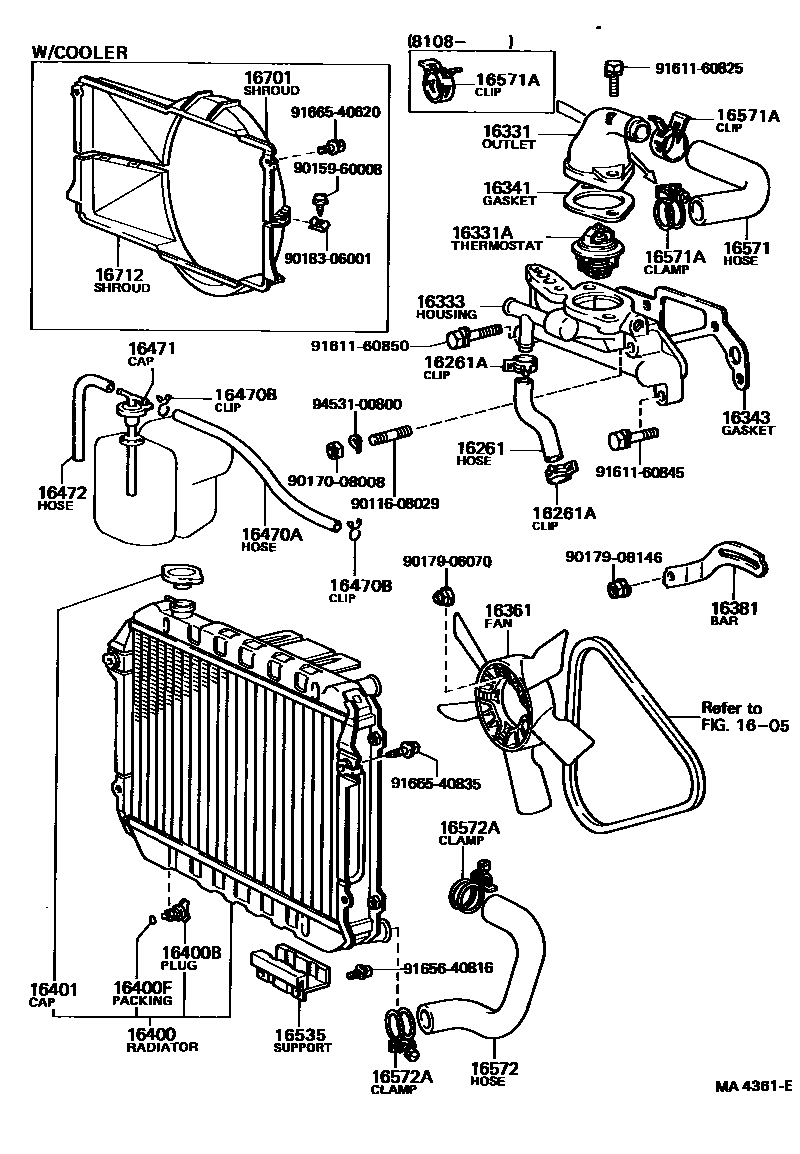

Toyota COROLLA EPC diagram 1603, RADIATOR & WATER OUTLET, with 11 images and 42 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 16258A | Pad (for heater return) | 16258-64010 |
| 16261 | HOSE, WATER BY-PASS | 16261-13010 · 16261-25020 · 16261-64010 · 16261-64011 · 16261-64040 · 16261-88220 |
| 16261A | CLAMP OR CLIP, WATER BY-PASS HOSE | 90460-15001 · 90467-13001 · 90467-13128 · 90467-15004 · 90467-20004 · 90467-20005 · 90467-23001 |
| 16261B | Connector (for water bypass hose) | 90072-40627 · 90404-53042 · 90404-53059 |
| 16264 | HOSE, WATER BY-PASS, NO.2 | 16264-64010 · 16264-64040 |
| 16264A | CLAMP OR CLIP, WATER BY-PASS HOSE NO.2 | 90467-15004 |
| 16268 | PIPE, WATER BY-PASS, NO.1 | 16268-15010 · 16268-15011 · 16268-64010 · 16268-64050 |
| 16268F | O-ring (for water bypass pipe) | 96711-24013 |
| 16321 | water inlet | 16321-64010 |
| 16323 | HOUSING, WATER INLET | 16323-15020 |
| 16325 | GASKET, WATER INLET HOUSING, NO.1 | 16325-63010 · 16325-70021 |
| 16331 | Water outlet | 16331-13010 · 16331-13011 · 16331-15050 · 16331-22031 · 16331-26050 · 16331-26060 · 16331-64010 |
| 16331A | thermostat | 90916-03020 · 90916-03034 · 90916-03036 · 90916-03037 · 90916-03038 · 90916-03040 · 90916-03046 · 90916-03054 · 90916-03055 |
| 16331B | Screw plug (for water outlet) | 90344-53011 · 90345-53007 |
| 16333 | Water outlet shell | 16303-25010 · 16303-26030 · 16303-26041 · 16303-26072 · 16333-12011 · 16333-13090 · 16333-13100 · 16333-24070 · 16333-88220 |
| 16341 | GASKET, WATER OUTLET | 16341-13011 · 16341-15011 · 16341-38010 · 16341-38011 · 16341-64010 · 16341-88260 · 16341-88280 |
| 16343 | Outlet shell gasket | 16343-22010 · 16343-22011 · 16343-26010 · 16343-26011 · 16343-88220 · 16343-88280 |
| 16361 | Fan | 16361-13050 · 16361-13060 · 16361-14010 · 16361-15010 · 16361-16010 · 16361-24031 · 16361-24041 · 16361-26020 · 16361-26030 · 16361-26040 · 16361-31030 · 16361-38010 |
| 16363 | cooling fan motor | 16363-24060 · 16363-24061 · 16363-24070 · 16363-24071 · 16363-24091 |
| 16365 | fan spacer | 16365-24010 |
| 16381 | Fan belt adjustment lever | 16381-15030 · 16381-24011 · 16381-25010 · 16381-64011 · 16381-64040 |
| 16385 | Fan belt adjustment slider | 16385-64011 |
| 16400 | Radiator assembly | 16400-13080 · 16400-13081 · 16400-13082 · 16400-13090 · 16400-13091 · 16400-13092 · 16400-13110 · 16400-13120 · 16400-13130 · 16400-13131 · 16400-13170 · 16400-13180 · 16400-13190 · 16400-13220 · 16400-13300 · 16400-15100 · 16400-15170 · 16400-26200 · 16400-26220 · 16400-26300 · 16400-26360 · 16400-64010 · 16400-64090 · 16410-64080 |
| 16400B | Radiator drain switch screw plug | 90910-09054 |
| 16400E | Bushing (for radiator) | 90385-12001 |
| 16400F | Seal (for radiator drain switch) | 96710-01007 · 96711-19007 |
| 16401 | Radiator cover sub-assembly | 16401-36011 |
| 16470 | Radiator reservoir assembly | 16470-26060 · 16470-26070 · 16470-26090 · 16470-26100 |
| 16470A | Hoses or tubes (for radiator reservoir) | 90099-33534 · 90445-12001 · 90445-12015 · 90445-12023 · 90445-12043 · 90445-12073 · 90445-12090 · 90445-12095 · 90445-12351 |
| 16470B | Clip or clip (for radiator reservoir hose) | 90467-11085 |
| 16470C | Bracket (for radiator reservoir) | 16402-26020 · 16611-26010 |
| 16470R | No. 2 hose (for radiator reservoir) | 90445-12078 |
| 16471 | Liquid storage tank cover sub-assembly | 16471-34030 · 85339-12010 |
| 16472 | Breather hose | 85338-12010 · 85338-16010 · 85338-30010 · 85338-70100 |
| 16535 | Radiator lower support | 16533-26010 · 16533-26030 |
| 16571 | Radiator water inlet hose | 16571-15020 · 16571-64020 · 16572-13020 · 16572-13060 · 16572-13080 · 16572-26020 · 90916-01166 |
| 16571A | Hose clamp or clip (for radiator water inlet) | 90467-34001 · 90467-34002 · 90467-34003 · 90467-37001 · 96111-10430 |
| 16572 | Radiator outlet hose | 16571-13040 · 16571-13070 · 16571-26060 · 16572-15080 · 16572-64020 |
| 16572A | Hose clamp or clip (for radiator outlet No. 1) | 90460-47036 · 90467-34002 · 90467-34003 · 90467-37001 · 96111-10400 · 96111-10500 |
| 16701 | Fan cover sub-assembly | 16711-12030 · 16711-12040 · 16711-13050 · 16711-13080 · 16711-13090 · 16711-13100 · 16711-13101 · 16711-13160 · 16711-27031 · 16711-64020 |
| 16712 | No. 2 fan cover | 16712-12010 · 16712-12020 · 16712-13010 · 16712-13020 · 16712-27031 · 16712-64010 |
| 16715 | fan cover bracket | 16715-28010 |
