Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601

Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 4 images and 11 PNC and OE references.

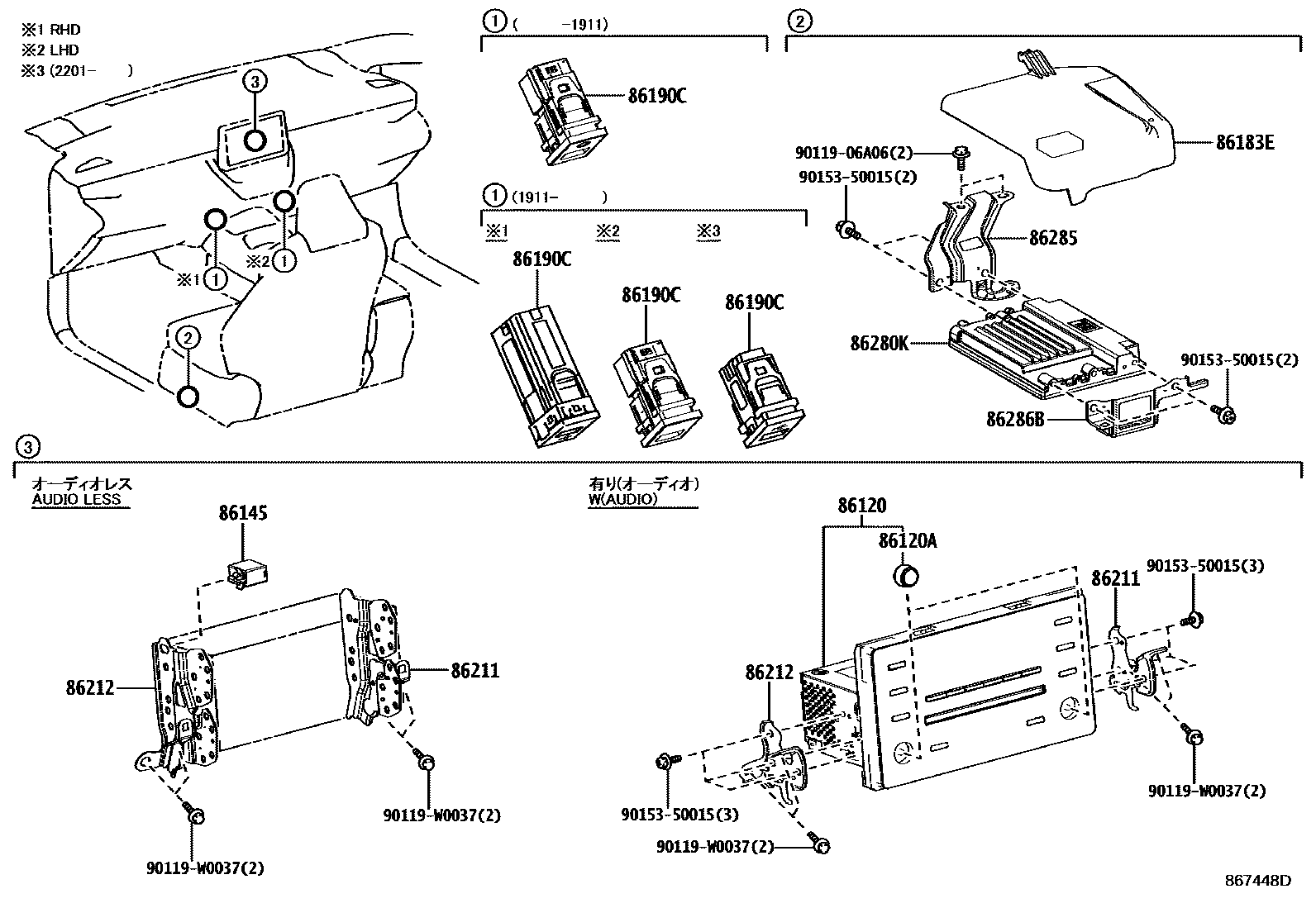

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 867448D
收音机、放大器和冷凝器 — 867448D (201901 – 999999)

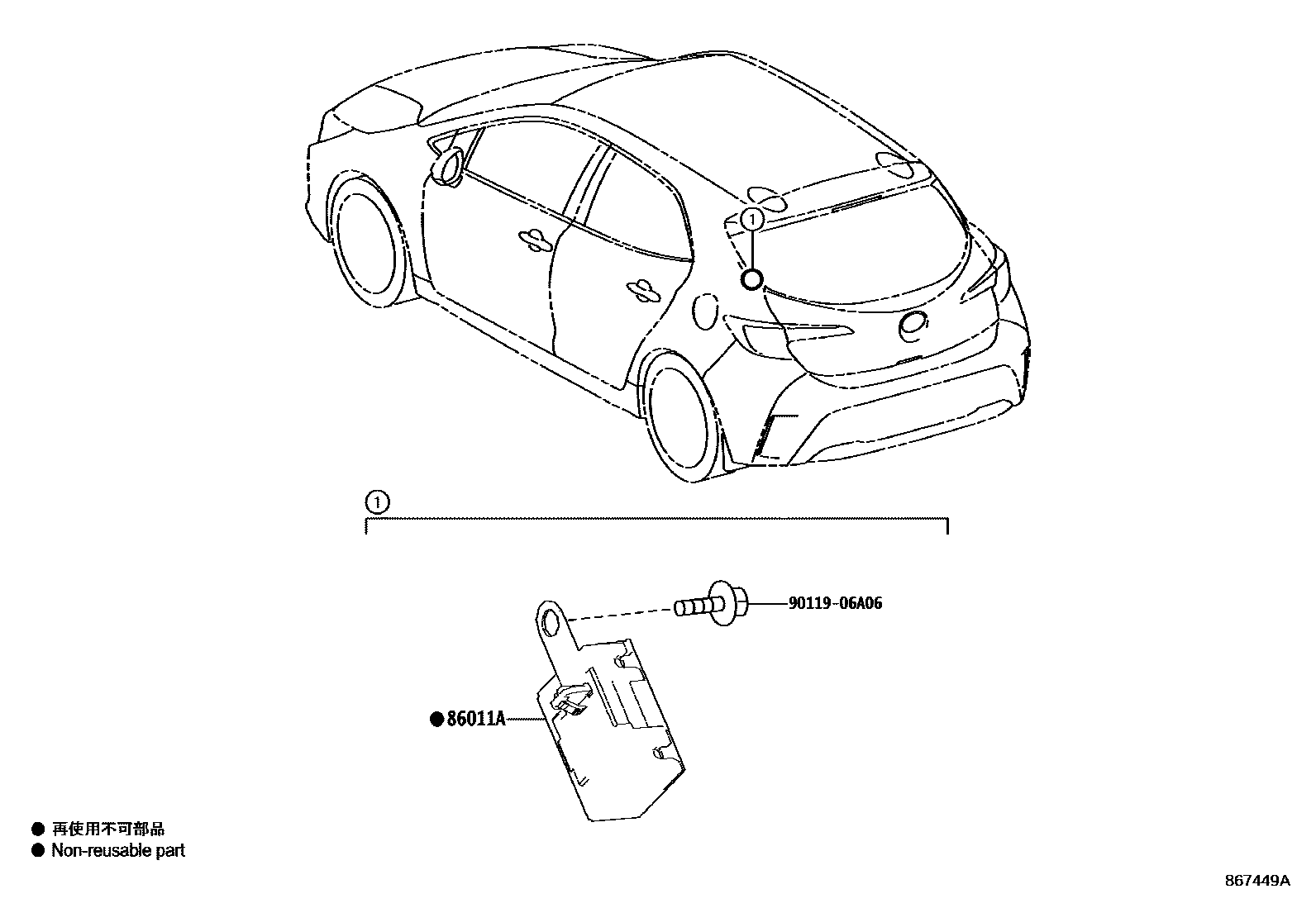

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 867449A
收音机、放大器和冷凝器 — 867449A (201901 – 999999)

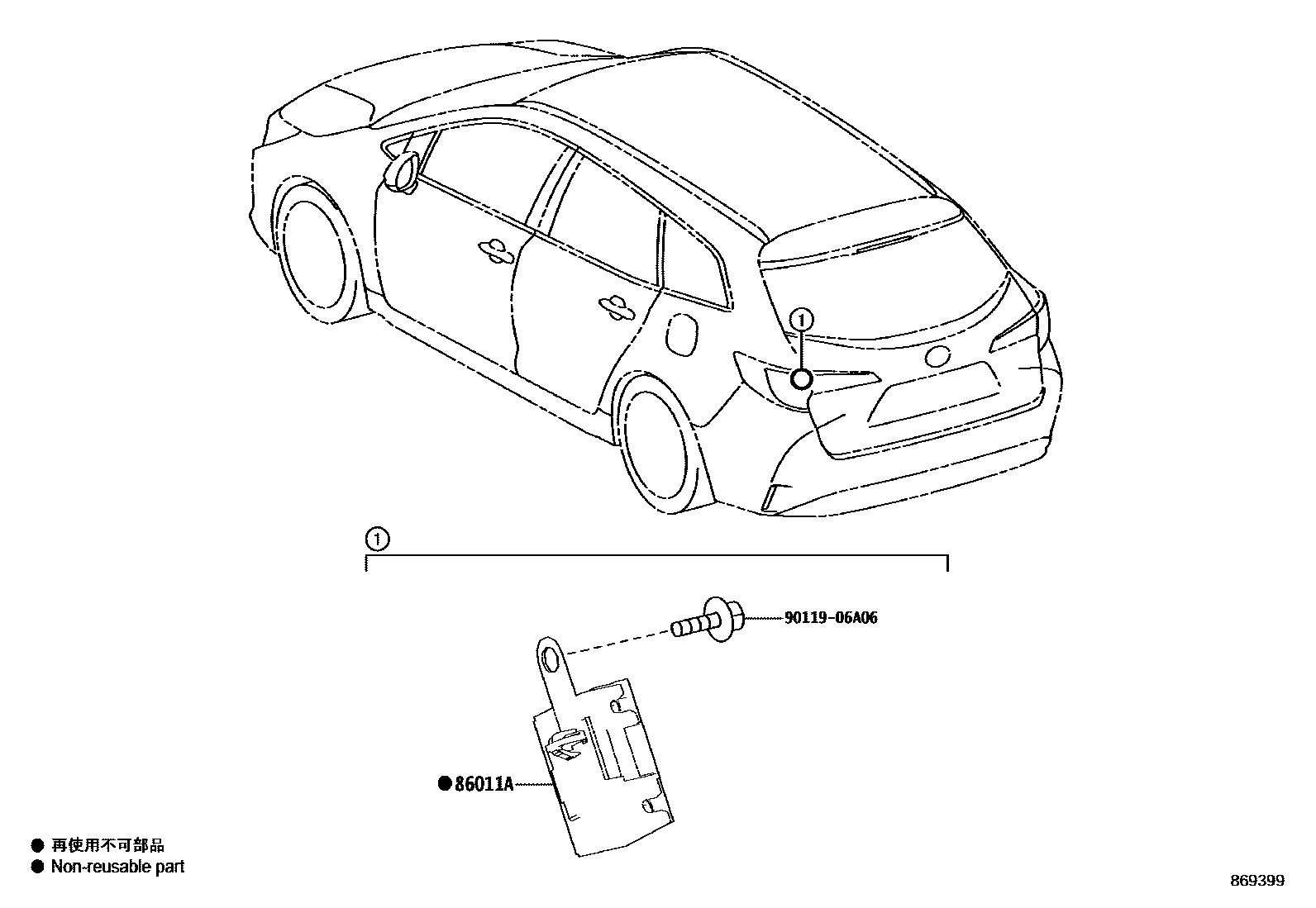

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 869399
收音机、放大器和冷凝器 — 869399 (201901 – 999999)

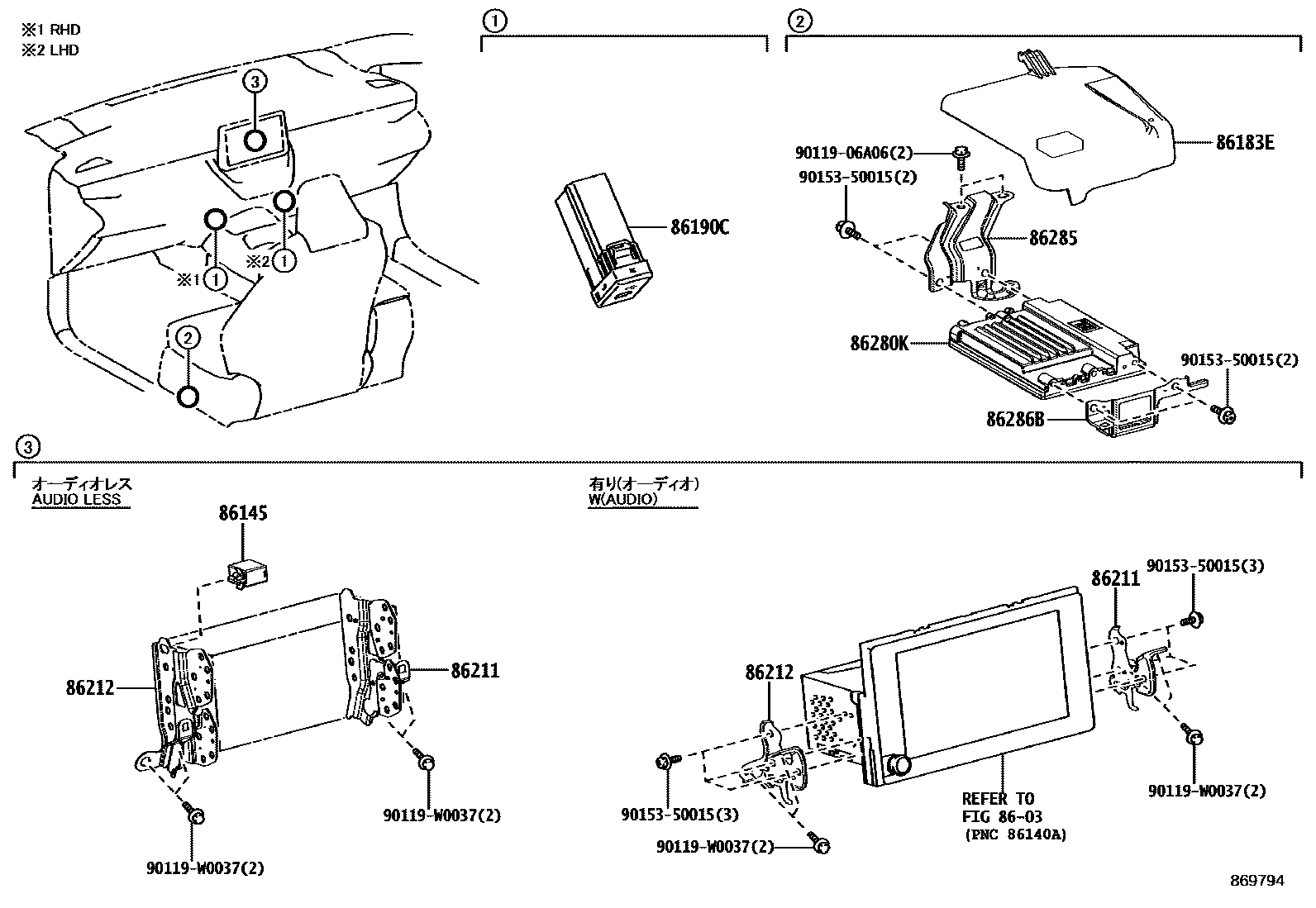

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 869794
收音机、放大器和冷凝器 — 869794 (202301 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Aradio settings phase modulator90980-04204
86120Radio assembly86120-02F30 · 86120-02L20
86120ARadio switch knob90011-25305
86145Antenna connector86145-52010
86183Eaudio amplifier cover86183-02050
86190CStereo socket connector assembly No. 186190-02110 · 86190-12070 · 86190-33060 · 86190-34010 · 86190-F4040 · 86190-F4041
86211No. 1 radio bracket86211-02550 · 86211-02560
86212No. 2 radio bracket86212-02550 · 86212-02560
86280KStereo parts amplifier assembly86280-02110 · 86280-02120 · 86280-02150 · 86280-02170
86285Amplifier Stand No. 186285-F4010
86286BAmplifier Stand No. 286286-02040
