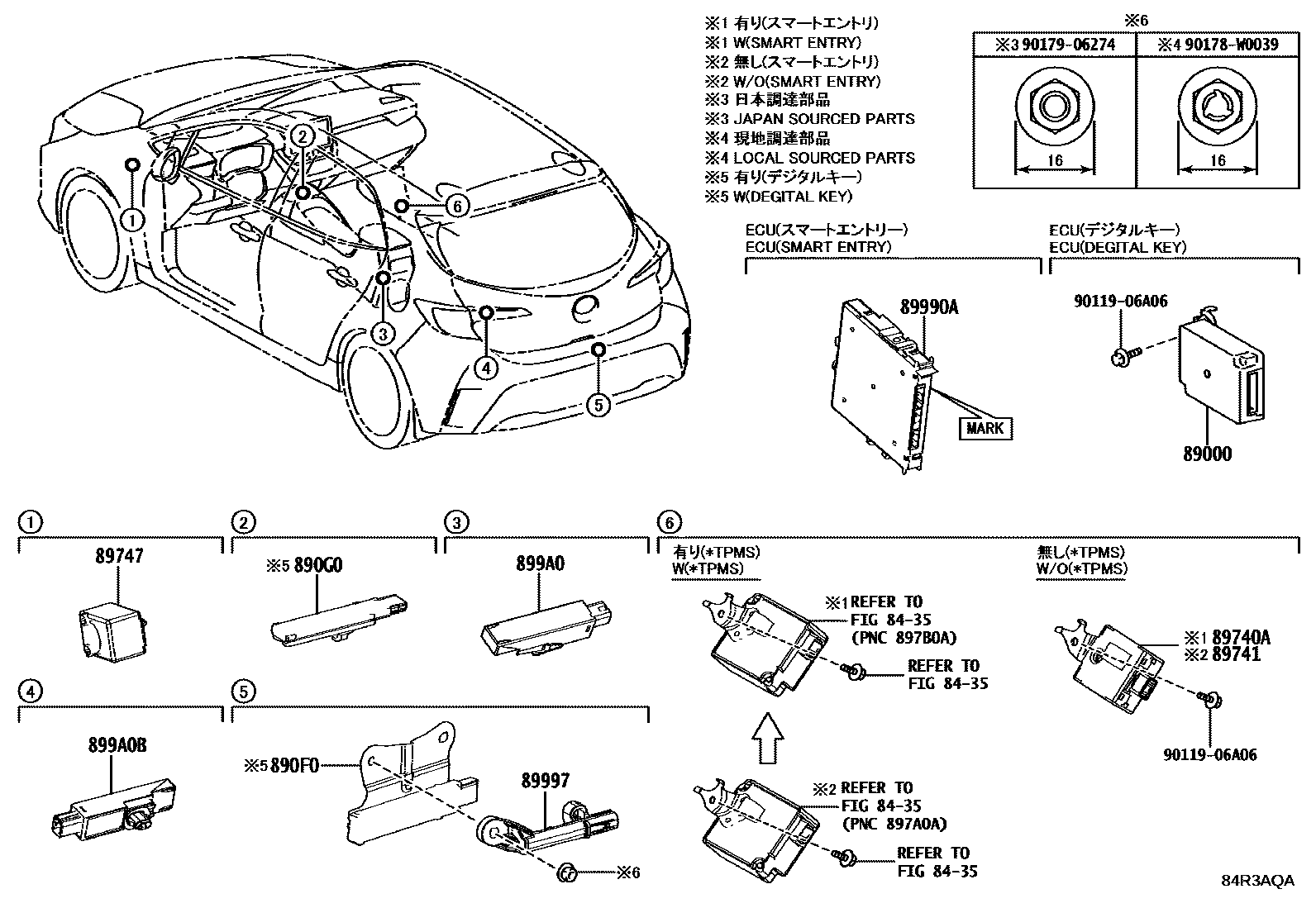

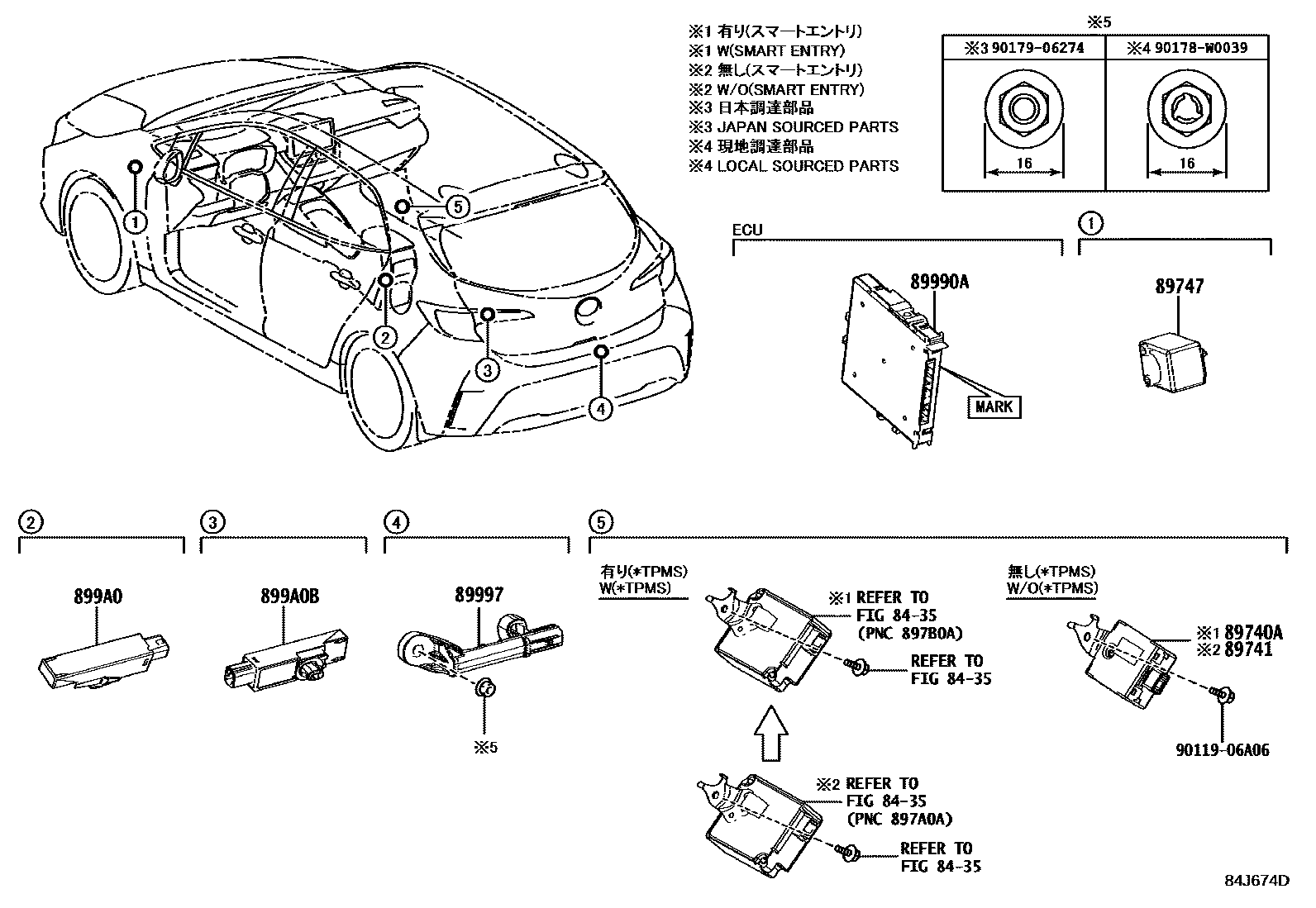

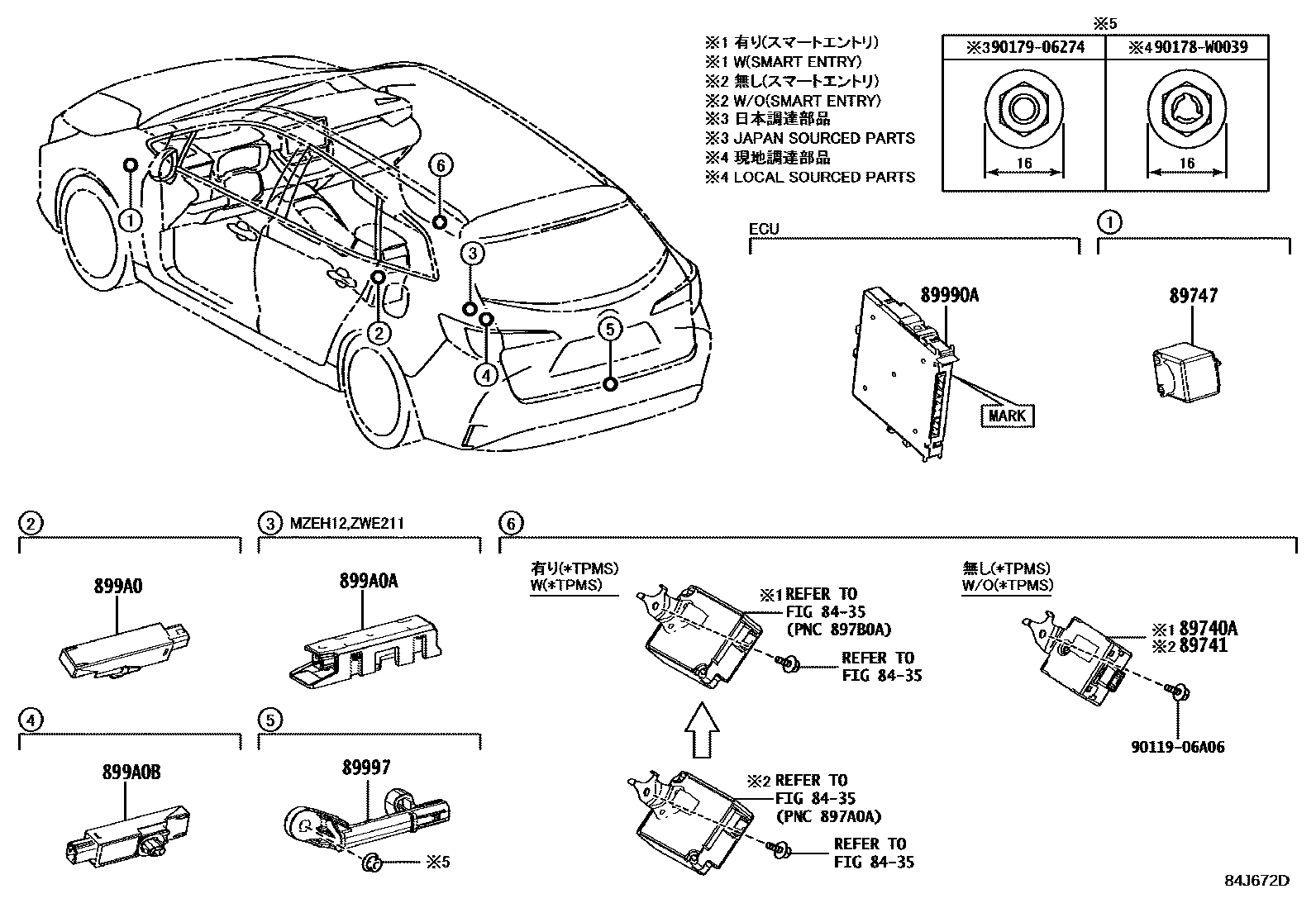

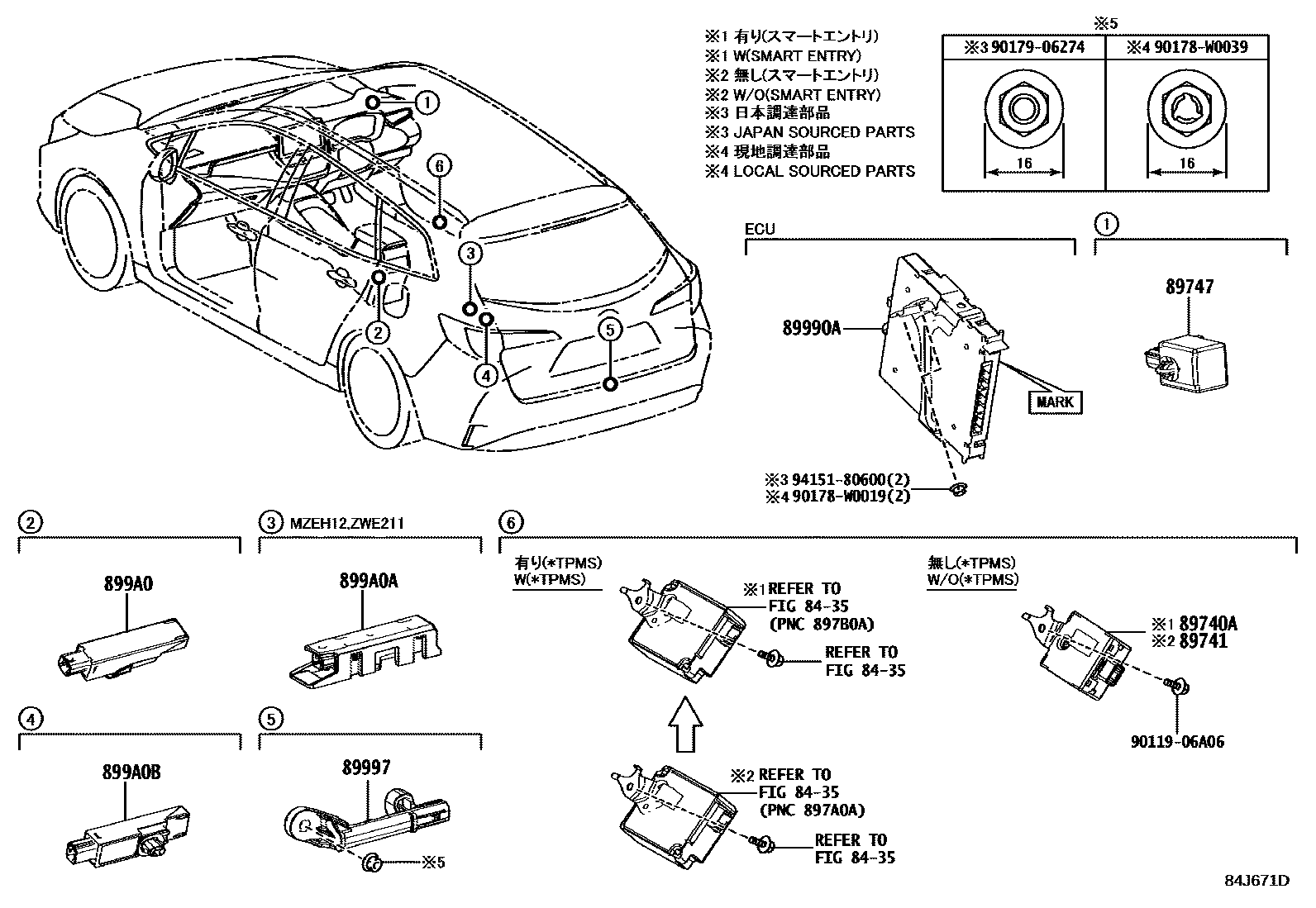

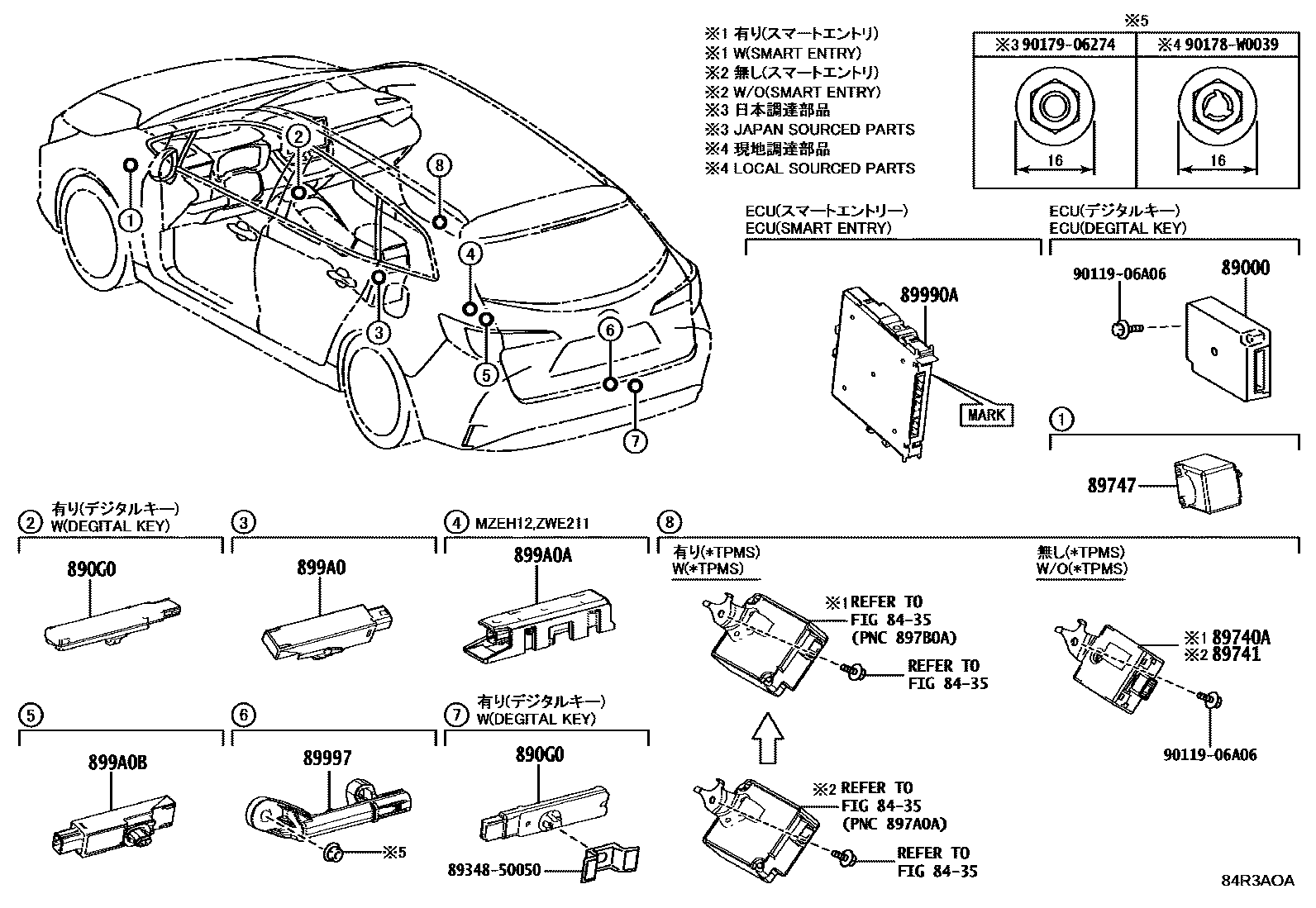

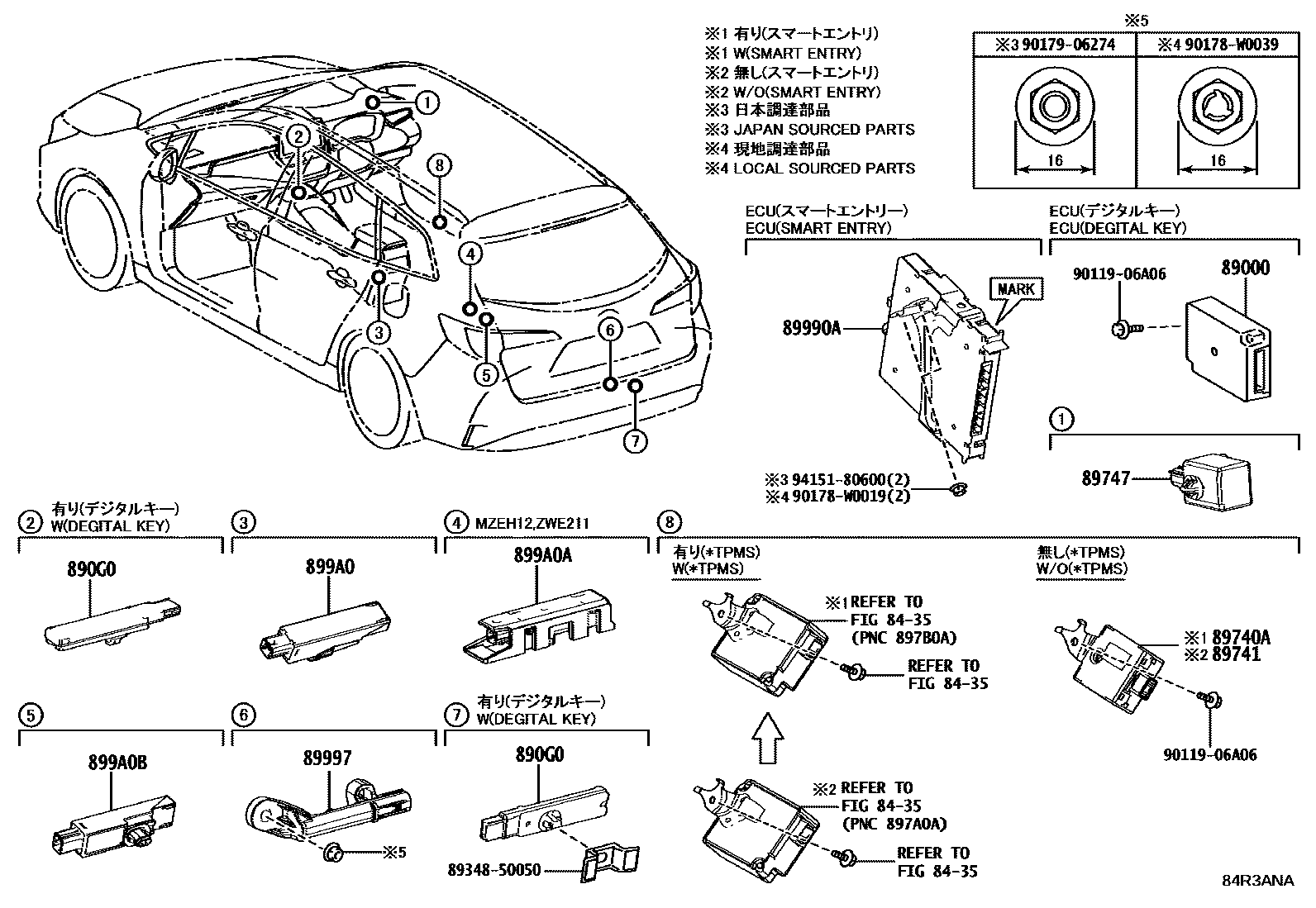

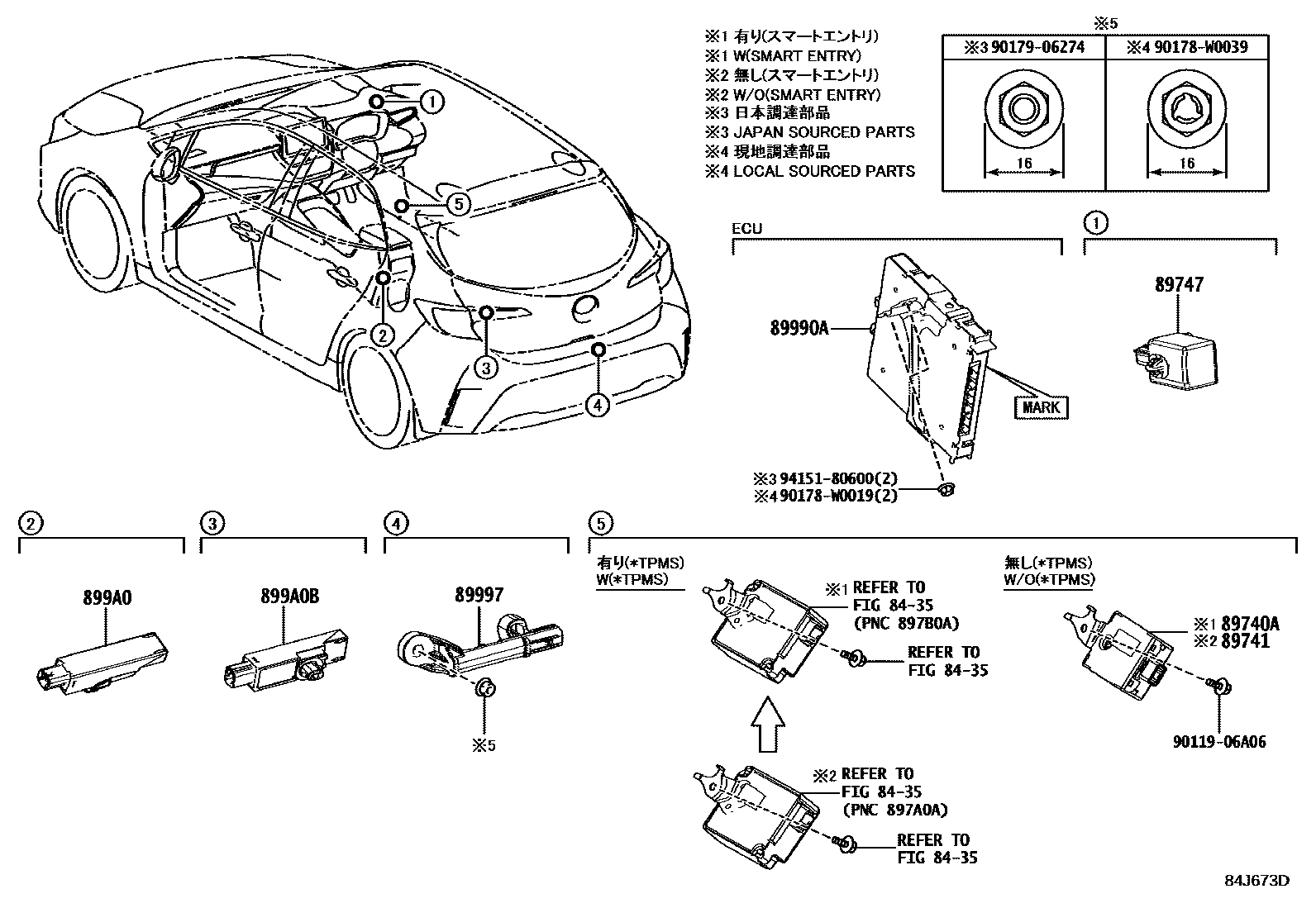

Toyota COROLLA 遥控门锁 — Figure 8420
Toyota COROLLA EPC diagram 8420, 遥控门锁, with 8 images and 11 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89000 | ENS. ORDINATEUR, CLE NUMERIQUE | 89000-12070 · 89000-12071 · 89000-12080 · 89000-12081 |
| 890F0 | ENS. RECEPTEUR, CLE NUMERIQUE DE COFFRE BLE | 890E0-12030 · 890F0-47010 |
| 890G0 | ENS. RECEPTEUR, CLE NUMERIQUE INT BLE | 890G0-76010 |
| 89740A | ENSEMBLE RECEPTEUR, COMMANDE INTELLIGENTE DES PORTES | 89740-02200 · 89740-02240 · 89740-12410 |
| 89741 | door control receiver | 89741-02410 · 89741-02420 · 89741-02480 · 89741-02490 |
| 89747 | Remote door lock buzzer | 89747-05010 |
| 89990A | Smart key ECU assembly | 899H0-02010 · 899H0-02011 · 899H0-02020 · 899H0-02021 · 899H0-02030 · 899H0-02031 · 899H0-02040 · 899H0-02041 · 899H0-02050 · 899H0-02051 · 899H0-02060 · 899H0-02061 · 899H0-02062 · 899H0-02070 · 899H0-02071 · 899H0-02080 · 899H0-02081 · 899H0-02090 · 899H0-02091 · 899H0-02100 · 899H0-02101 · 899H0-02102 · 899H0-02110 · 899H0-02111 · 899H0-02120 · 899H0-02121 · 899H0-02280 · 899H0-02281 · 899H0-02290 · 899H0-02291 · 899H0-02790 · 899H0-02800 · 899H0-02810 · 899H0-02820 · 899H0-02850 · 899H0-02860 · 899H0-02870 · 899H0-02880 · 899H0-02A40 · 899H0-02A50 · 899H0-02A60 · 899H0-02A70 · 899H0-02B80 |
| 89997 | electronic key antenna | 89997-30100 |
| 899A0 | No. 1 electronic key antenna assembly in car | 899A0-02220 |
| 899A0A | Electronic key antenna assembly in car No. 2 | 899A0-02240 |
| 899A0B | Electronic key antenna assembly in car No. 3 | 899A0-02410 |
