Toyota COROLLA 测距雷达和倒车雷达 — Figure 8417

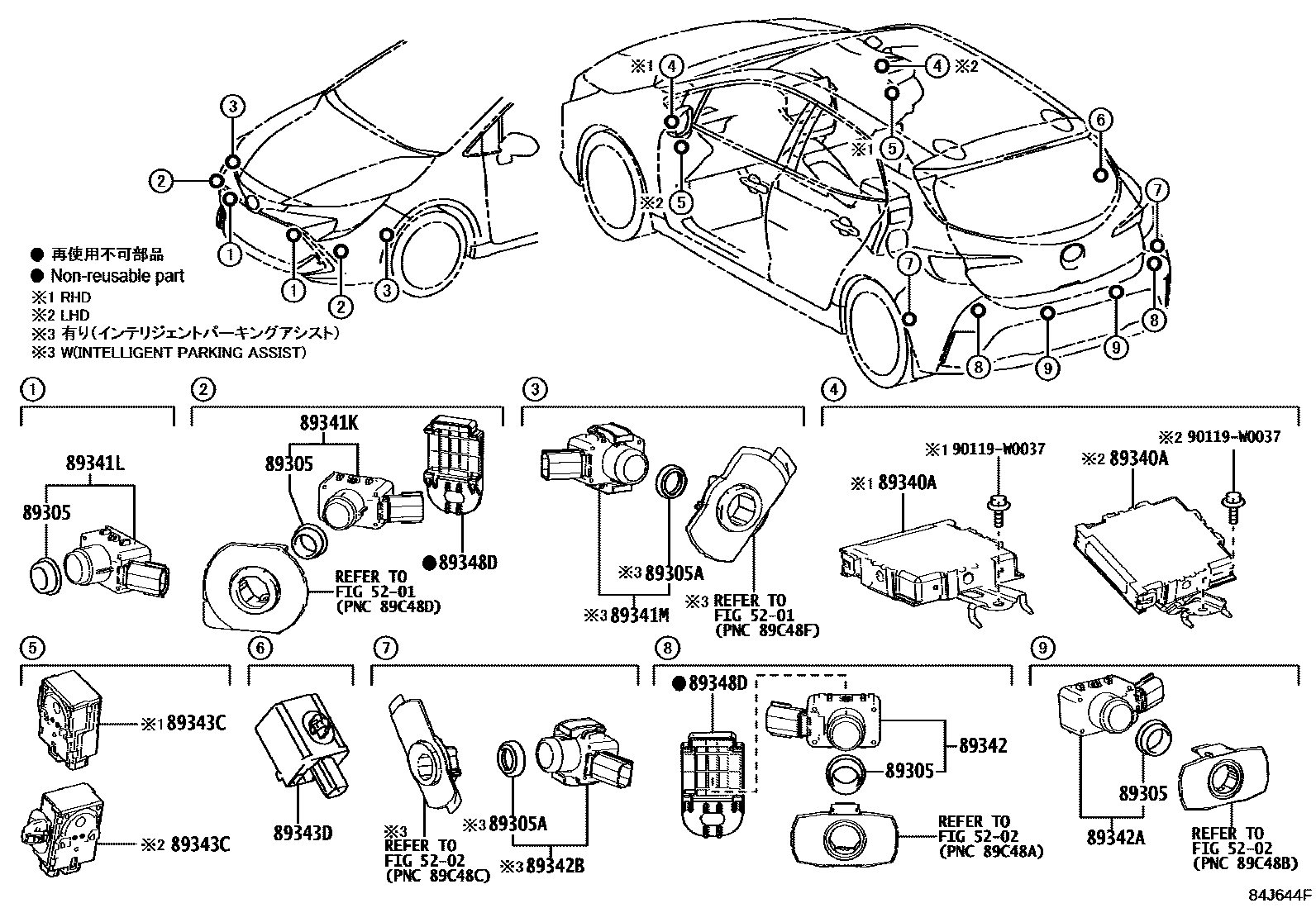

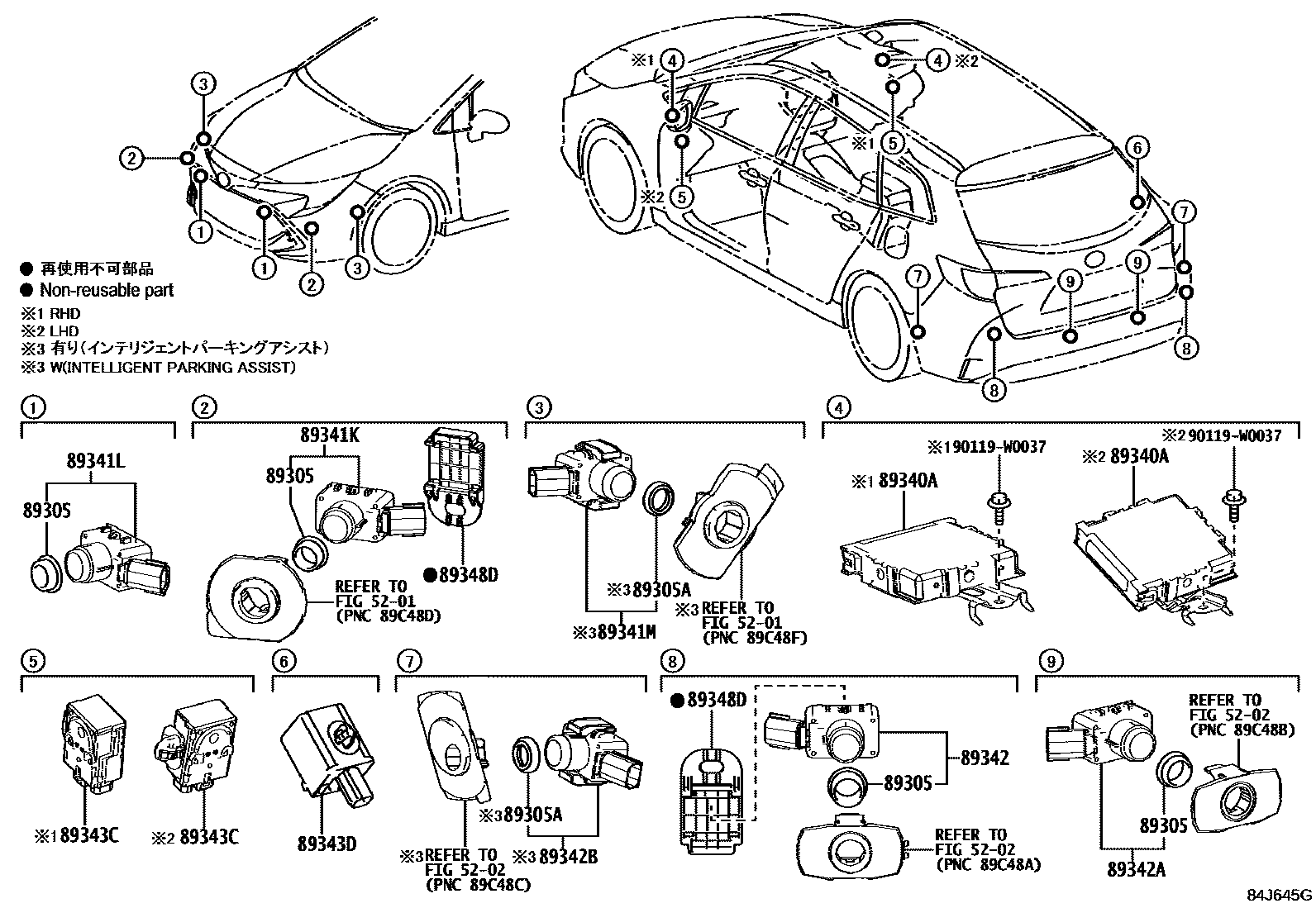

Toyota COROLLA EPC diagram 8417, 测距雷达和倒车雷达, with 2 images and 6 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89305 | JEU COUSSIN, CAPTEUR ULTRASONS | 89305-47010 · 89305-52010 |
| 89305A | JEU COUSSIN, CAPTEUR ULTRASONS, NO.2 | 89305-15010 |
| 89340A | Distance warning ECU assembly | 89340-12180 · 89340-12190 · 89340-12210 · 89340-12220 · 89340-12350 · 89340-12360 · 89340-12370 · 89340-12380 · 89340-12390 · 89340-12400 · 89340-12650 · 89340-12651 · 89340-12660 · 89340-12661 · 89340-12670 · 89340-12671 · 89340-12680 · 89340-12681 · 89340-12800 · 89340-12801 · 89340-12810 · 89340-12811 · 89340-12820 · 89340-12821 · 89340-12830 · 89340-12831 |
| 89343C | No. 1 distance warning buzzer | 89343-48010 |
| 89343D | No. 2 vehicle distance warning buzzer | 89747-30040 |
| 89348D | Ultrasonic sensor clip | 89348-50220 · 89348-58130 |
