Toyota COROLLA 仪表 — Figure 8301
Toyota COROLLA EPC diagram 8301, 仪表, with 7 images and 5 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

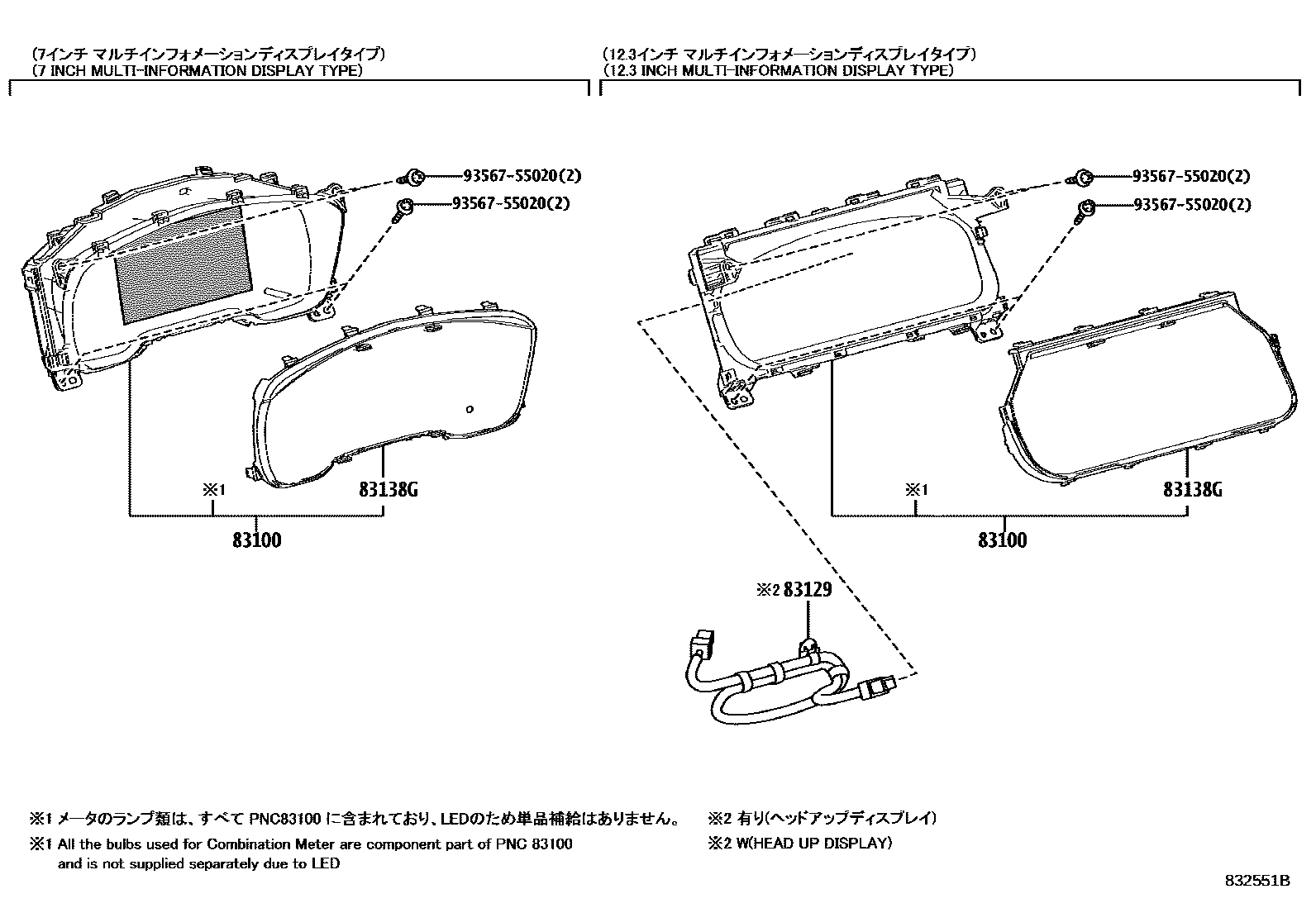

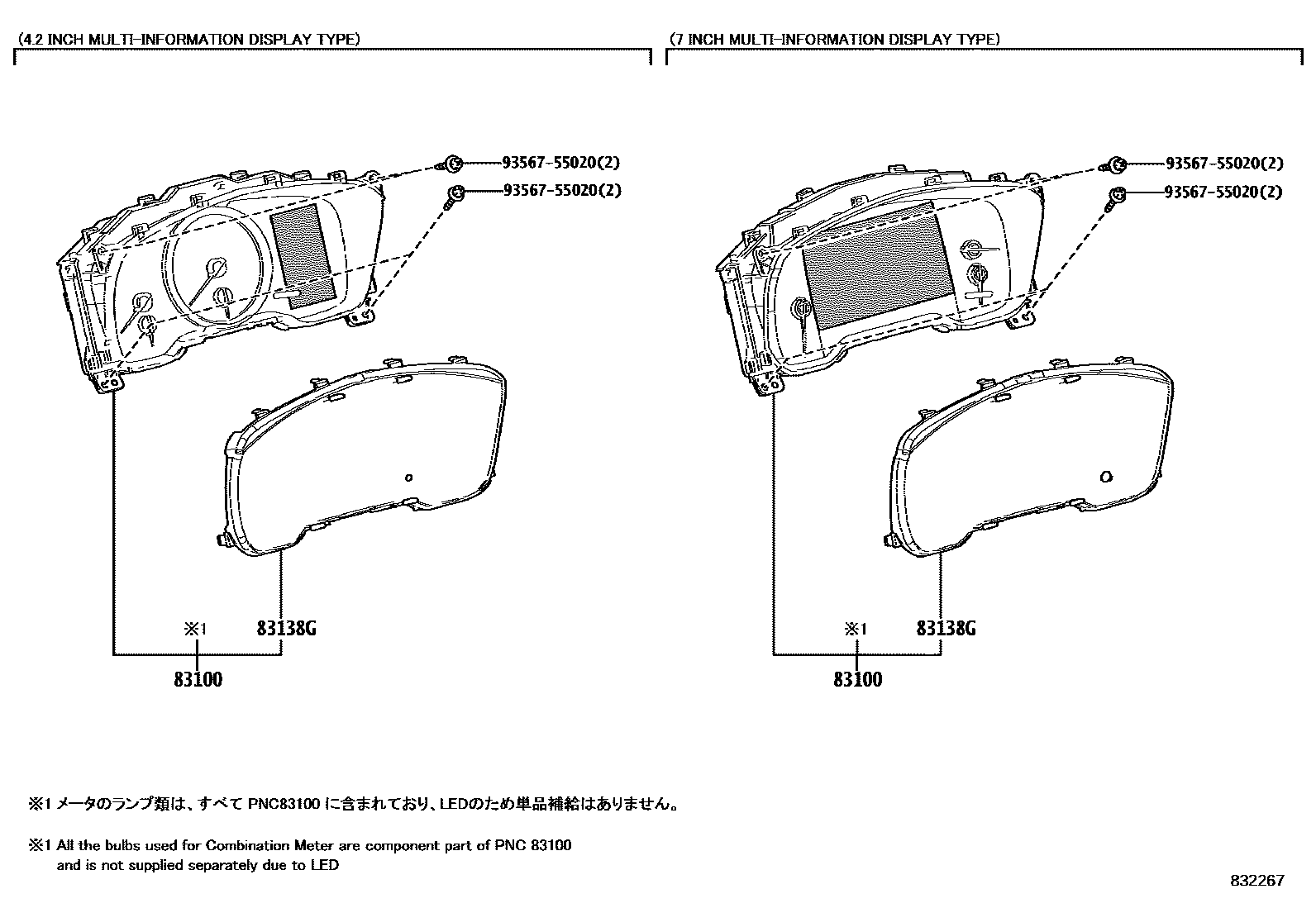

| 83100 | Combined instrument assembly | 83800-1AC50 · 83800-1AC51 · 83800-1AD00 · 83800-1AD01 · 83800-1AE80 · 83800-1AE81 · 83800-1AE90 · 83800-1AE91 · 83800-1AJ50 · 83800-1AJ51 · 83800-1AJ60 · 83800-1AJ61 · 83800-1AJ70 · 83800-1AJ71 · 83800-1AJ80 · 83800-1AJ81 · 83800-1AM40 · 83800-1AM41 · 83800-1AM50 · 83800-1AM51 · 83800-1AM60 · 83800-1AM61 · 83800-1AM70 · 83800-1AM71 · 83800-1AM80 · 83800-1AM81 · 83800-1AM90 · 83800-1AM91 · 83800-1AN00 · 83800-1AN01 · 83800-1AN10 · 83800-1AN11 · 83800-1AR60 · 83800-1AR61 · 83800-1AR70 · 83800-1AR71 · 83800-1AR80 · 83800-1AR81 · 83800-1AR90 · 83800-1AR91 · 83800-1AS00 · 83800-1AS01 · 83800-1AS10 · 83800-1AS11 · 83800-1AS20 · 83800-1AS21 · 83800-1AS30 · 83800-1AS31 · 83800-1AW90 · 83800-1AW91 · 83800-1AX00 · 83800-1AX01 · 83800-1AX10 · 83800-1AX11 · 83800-1AX20 · 83800-1AX21 · 83800-1AX30 · 83800-1AX31 · 83800-1AX40 · 83800-1AX41 · 83800-1AX50 · 83800-1AX51 · 83800-1AX60 · 83800-1AX61 · 83800-F2X00 · 83800-F2X01 · 83800-F2X10 · 83800-F2X11 · 83800-F2X20 · 83800-F2X21 · 83800-F2X40 · 83800-F2X41 · 83800-F2X70 · 83800-F2X71 · 83800-F2X80 · 83800-F2X81 · 83800-F2X90 · 83800-F2X91 · 83800-F2Y10 · 83800-F2Y11 · 83800-F2Y20 · 83800-F2Y21 · 83800-F2Y40 · 83800-F2Y41 · 83800-F2Y70 · 83800-F2Y71 · 83800-F2Y80 · 83800-F2Y81 · 83800-F2Z00 · 83800-F2Z01 · 83800-FE580 · 83800-FE581 · 83800-FE590 · 83800-FE591 · 83800-FE600 · 83800-FE601 · 83800-FE610 · 83800-FE611 · 83800-FE620 · 83800-FE621 · 83800-FEG10 · 83800-FEG11 · 83800-FEG20 · 83800-FEG21 · 83800-FEG30 · 83800-FEG31 · 83800-FEG32 · 83800-FEG40 · 83800-FEG41 · 83800-FEG42 · 83800-FEG50 · 83800-FEG51 · 83800-FEG60 · 83800-FEG61 · 83800-FEG70 · 83800-FEG71 · 83800-FEG80 · 83800-FEG81 · 83800-FEG90 · 83800-FEG91 · 83800-FEJ00 · 83800-FEJ01 · 83800-FEJ10 · 83800-FEJ11 · 83800-FEJ20 · 83800-FEJ21 · 83800-FEJ30 · 83800-FEJ31 · 83800-FEJ40 · 83800-FEJ41 · 83800-FEJ50 · 83800-FEJ51 · 83800-FEJ60 · 83800-FEJ61 · 83800-FEJ70 · 83800-FEJ71 · 83800-FEJ80 · 83800-FEJ81 · 83800-FEJ90 · 83800-FEJ91 · 83800-FEK00 · 83800-FEK01 · 83800-FEN00 · 83800-FEN01 · 83800-FEN10 · 83800-FEN11 · 83800-FEN20 · 83800-FEN21 · 83800-FEN30 · 83800-FEN31 · 83800-FEN40 · 83800-FEN41 · 83800-FEN50 · 83800-FEN51 · 83800-FEN60 · 83800-FEN61 · 83800-FEN70 · 83800-FEN71 · 83800-FEN80 · 83800-FEN81 · 83800-FEN90 · 83800-FEN91 · 83800-FEP20 · 83800-FEP21 · 83800-FEP30 · 83800-FEP31 · 83800-FEP40 · 83800-FEP41 · 83800-FEP50 · 83800-FEP51 · 83800-FEP60 · 83800-FEP61 · 83800-FEP70 · 83800-FEP71 · 83800-FEP80 · 83800-FEP81 · 83800-FEP90 · 83800-FEP91 · 83800-FEU70 · 83800-FEU71 · 83800-FEU80 · 83800-FEU81 · 83800-FEU90 · 83800-FEU91 · 83800-FEV00 · 83800-FEV01 · 83800-FEV10 · 83800-FEV11 · 83800-FEV20 · 83800-FEV21 · 83800-FEV30 · 83800-FEV31 · 83800-FEV40 · 83800-FEV41 · 83800-FEV50 · 83800-FEV51 · 83800-FEV60 · 83800-FEV61 · 83800-FEV70 · 83800-FEV71 · 83800-FEV80 · 83800-FEV81 · 83800-FEV90 · 83800-FEV91 · 83800-FEW00 · 83800-FEW01 · 83800-FEW10 · 83800-FEW11 · 83800-FEW20 · 83800-FEW21 · 83A00-02A10 · 83A00-02A11 · 83A00-02A20 · 83A00-02A21 · 83A00-02A30 · 83A00-02A31 · 83A00-02A40 · 83A00-02A41 · 83A00-02A50 · 83A00-02A51 · 83A00-02A60 · 83A00-02A61 · 83A00-02A70 · 83A00-02A71 · 83A00-02A72 · 83A00-02A80 · 83A00-02A81 · 83A00-02A82 · 83A00-02A90 · 83A00-02A91 · 83A00-02A92 · 83A00-02B00 · 83A00-02B01 · 83A00-02B02 · 83A00-02B10 · 83A00-02B11 · 83A00-02B12 · 83A00-02B20 · 83A00-02B21 · 83A00-02B22 · 83A00-02B30 · 83A00-02B31 · 83A00-02B32 · 83A00-02B40 · 83A00-02B41 · 83A00-02B42 · 83A00-02B50 · 83A00-02B51 · 83A00-02B52 · 83A00-02B60 · 83A00-02B61 · 83A00-02B62 · 83A00-02B70 · 83A00-02B71 · 83A00-02B72 · 83A00-02B80 · 83A00-02B81 · 83A00-02B82 · 83A00-02B90 · 83A00-02B91 · 83A00-02C00 · 83A00-02C01 · 83A00-02C10 · 83A00-02C11 · 83A00-02C20 · 83A00-02C21 · 83A00-02C30 · 83A00-02C31 · 83A00-02C40 · 83A00-02C41 · 83A00-02C50 · 83A00-02C51 · 83A00-02C52 · 83A00-02C60 · 83A00-02C61 · 83A00-02C62 · 83A00-02C70 · 83A00-02C71 · 83A00-02C72 · 83A00-02C80 · 83A00-02C81 · 83A00-02C82 · 83A00-02C90 · 83A00-02C91 · 83A00-02C92 · 83A00-02D00 · 83A00-02D01 · 83A00-02D02 · 83A00-02D10 · 83A00-02D11 · 83A00-02D12 · 83A00-02D20 · 83A00-02D21 · 83A00-02D22 · 83A00-02D30 · 83A00-02D31 · 83A00-02D32 · 83A00-02D40 · 83A00-02D41 · 83A00-02D42 · 83A00-02D50 · 83A00-02D51 · 83A00-02D52 · 83A00-02D60 · 83A00-02D61 · 83A00-02D62 · 83A00-02F00 · 83A00-02F01 · 83A00-02F02 · 83A00-02F10 · 83A00-02F11 · 83A00-02F12 · 83A00-02F20 · 83A00-02F21 · 83A00-02F30 · 83A00-02F31 · 83A00-02F40 · 83A00-02F41 · 83A00-02F42 · 83A00-02F50 · 83A00-02F51 · 83A00-02F52 · 83A00-02F60 · 83A00-02F61 · 83A00-02F62 · 83A00-02F70 · 83A00-02F71 · 83A00-02F72 · 83A00-02Q60 · 83A00-02Q61 · 83A00-02Q80 · 83A00-02Q81 · 83A00-02Q90 · 83A00-02Q91 · 83A00-02R00 · 83A00-02R01 · 83A00-02R10 · 83A00-02R11 · 83A00-02R20 · 83A00-02R21 · 83A00-02R30 · 83A00-02R31 · 83A00-02R40 · 83A00-02R41 · 83A00-02R50 · 83A00-02R51 · 83A00-02R60 · 83A00-02R61 · 83A00-02R70 · 83A00-02R71 · 83A00-02R80 · 83A00-02R81 · 83A00-02R90 · 83A00-02R91 · 83A00-02S00 · 83A00-02S01 · 83A00-02S10 · 83A00-02S11 · 83A00-02S20 · 83A00-02S21 · 83A00-02S30 · 83A00-02S31 · 83A00-02S40 · 83A00-02S41 · 83A00-02S50 · 83A00-02S51 · 83A00-02S60 · 83A00-02S61 · 83A00-02S70 · 83A00-02S71 · 83A00-02S80 · 83A00-02S81 · 83A00-02S90 · 83A00-02S91 · 83A00-02T00 · 83A00-02T01 · 83A00-02T10 · 83A00-02T11 · 83A00-02T20 · 83A00-02T21 · 83A00-02T30 · 83A00-02T31 · 83A00-02T40 · 83A00-02T41 · 83A00-02T50 · 83A00-02T51 · 83A00-02T60 · 83A00-02T61 · 83A00-02T70 · 83A00-02T71 · 83A00-02T80 · 83A00-02T81 · 83A00-02T90 · 83A00-02T91 · 83A00-02U00 · 83A00-02U01 · 83A00-02U10 · 83A00-02U11 · 83A00-02U20 · 83A00-02U21 · 83A00-02U30 · 83A00-02U31 · 83A00-02U40 · 83A00-02U41 · 83A00-02U50 · 83A00-02U51 · 83A00-02U60 · 83A00-02U61 · 83A00-02U70 · 83A00-02U71 · 83A00-02U80 · 83A00-02U81 · 83A00-02U90 · 83A00-02U91 · 83A00-02V00 · 83A00-02V01 · 83A00-02V10 · 83A00-02V11 · 83A00-02V20 · 83A00-02V21 · 83A00-02V30 · 83A00-02V31 · 83A00-02V40 · 83A00-02V41 |

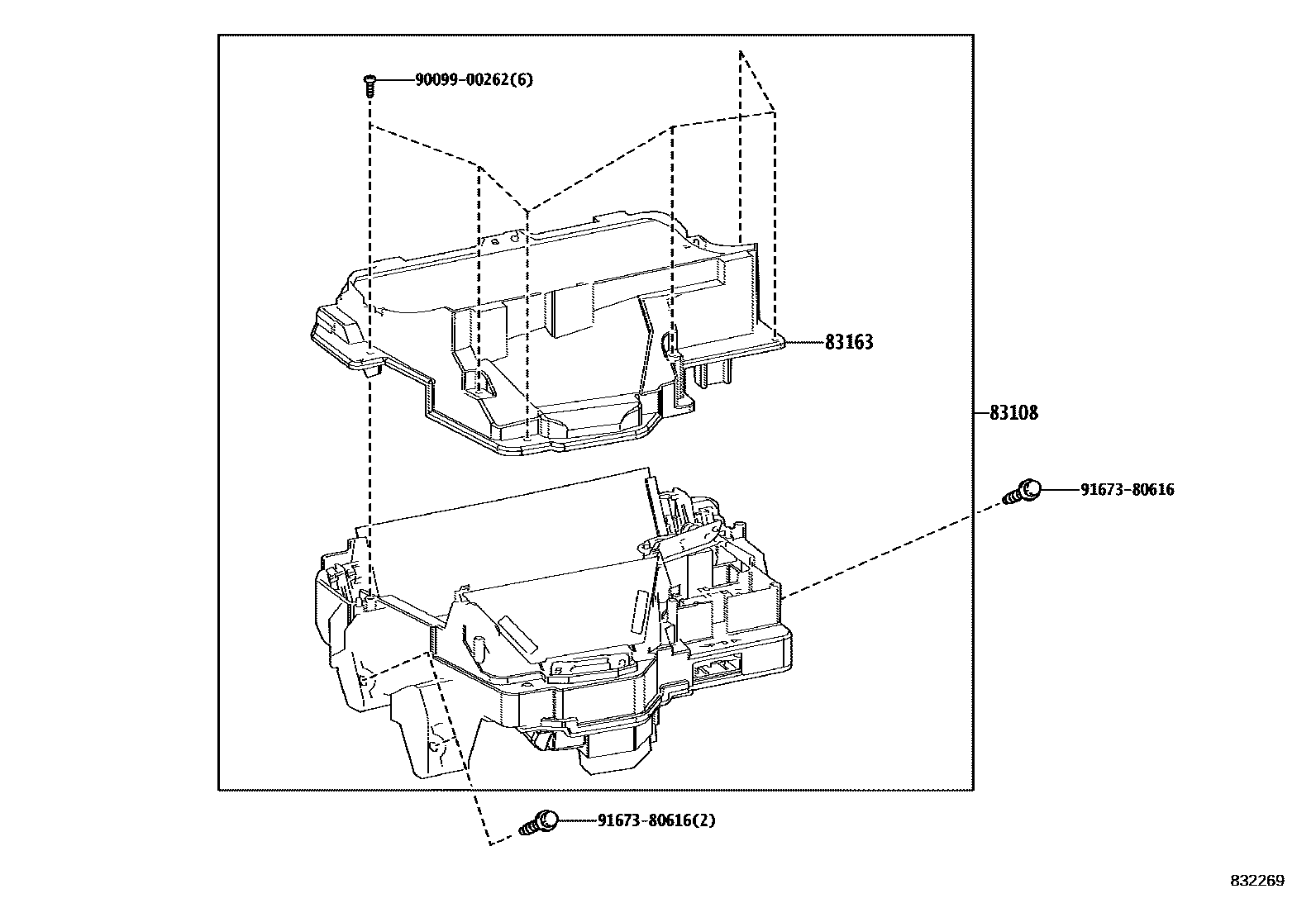

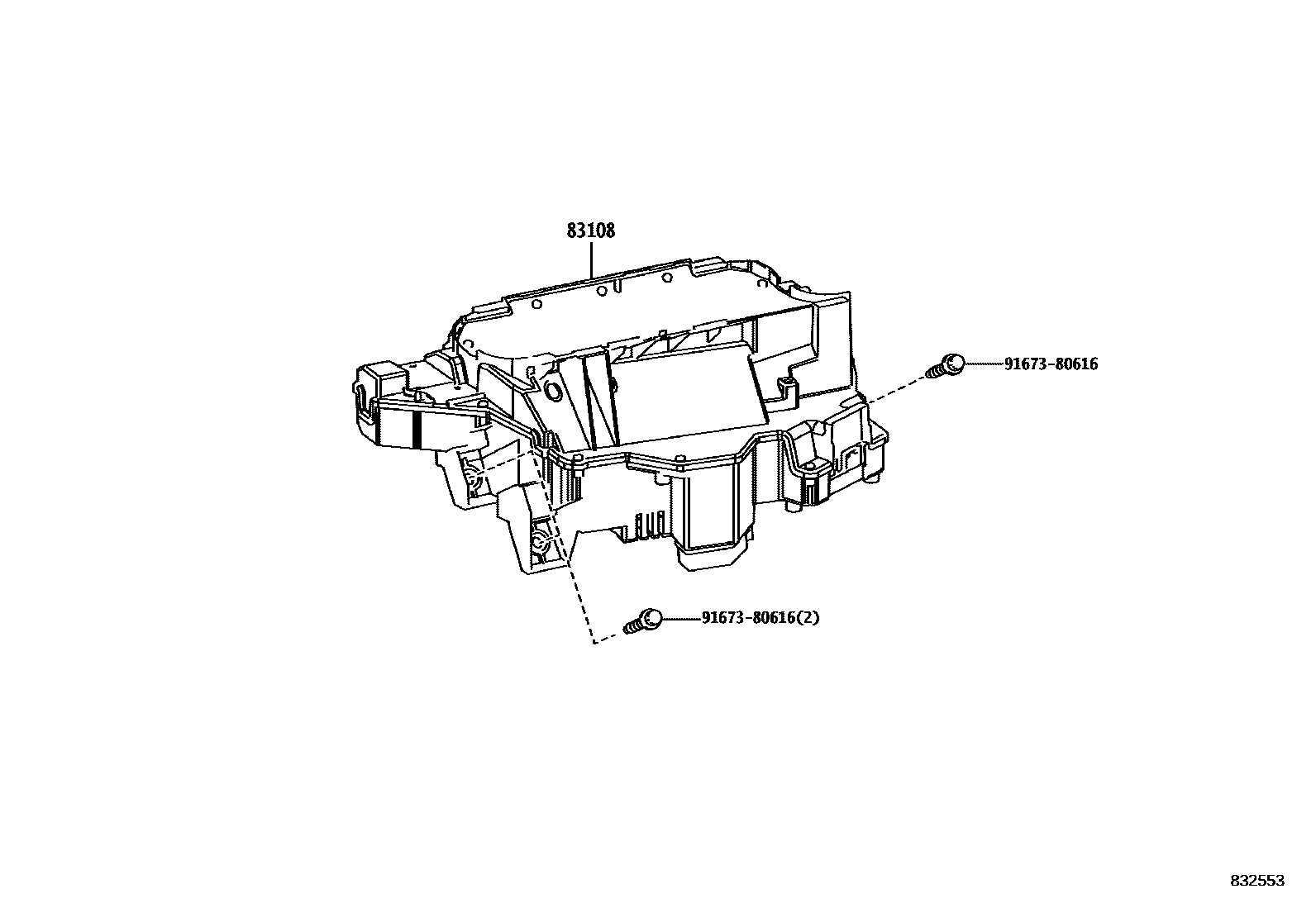

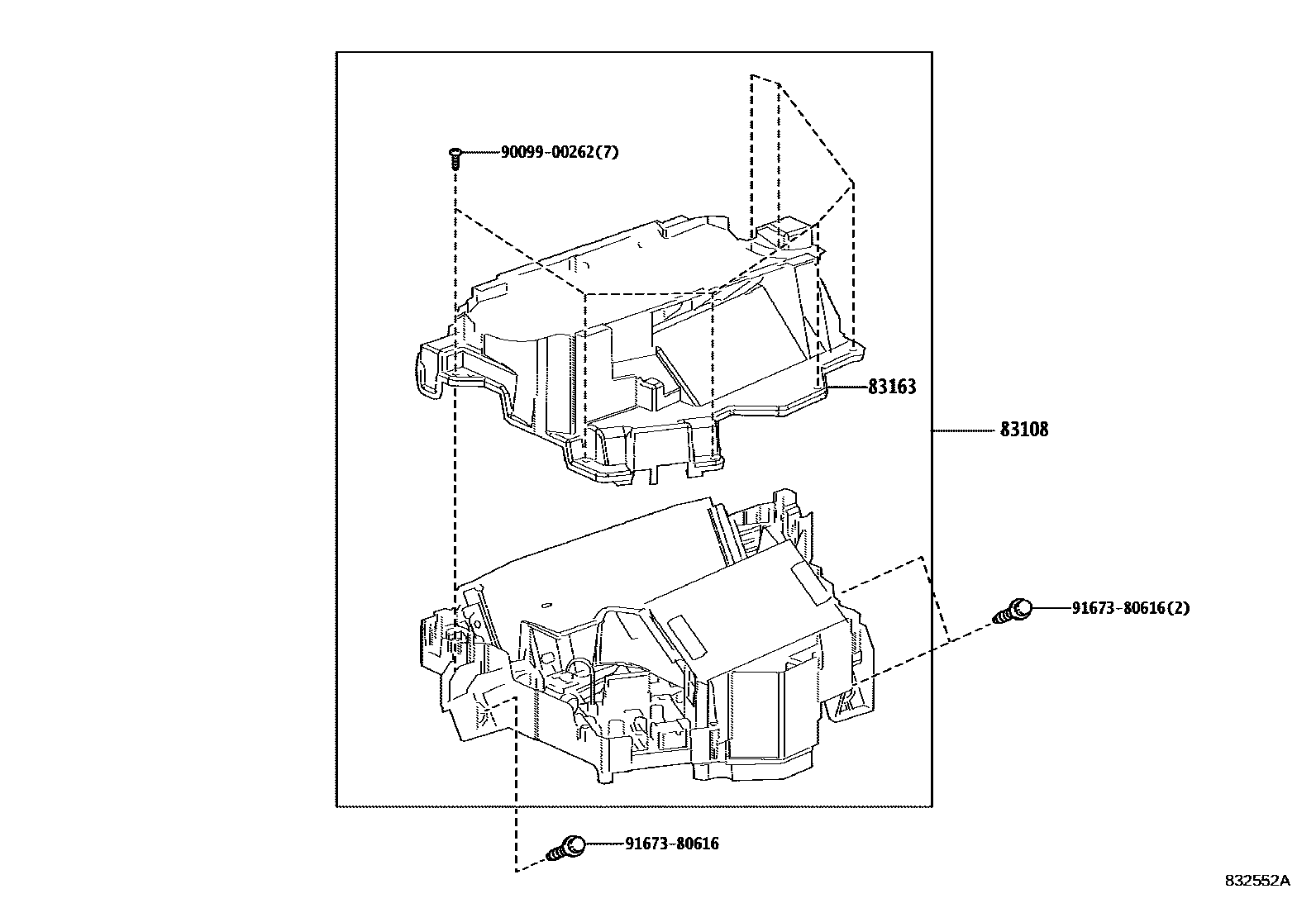

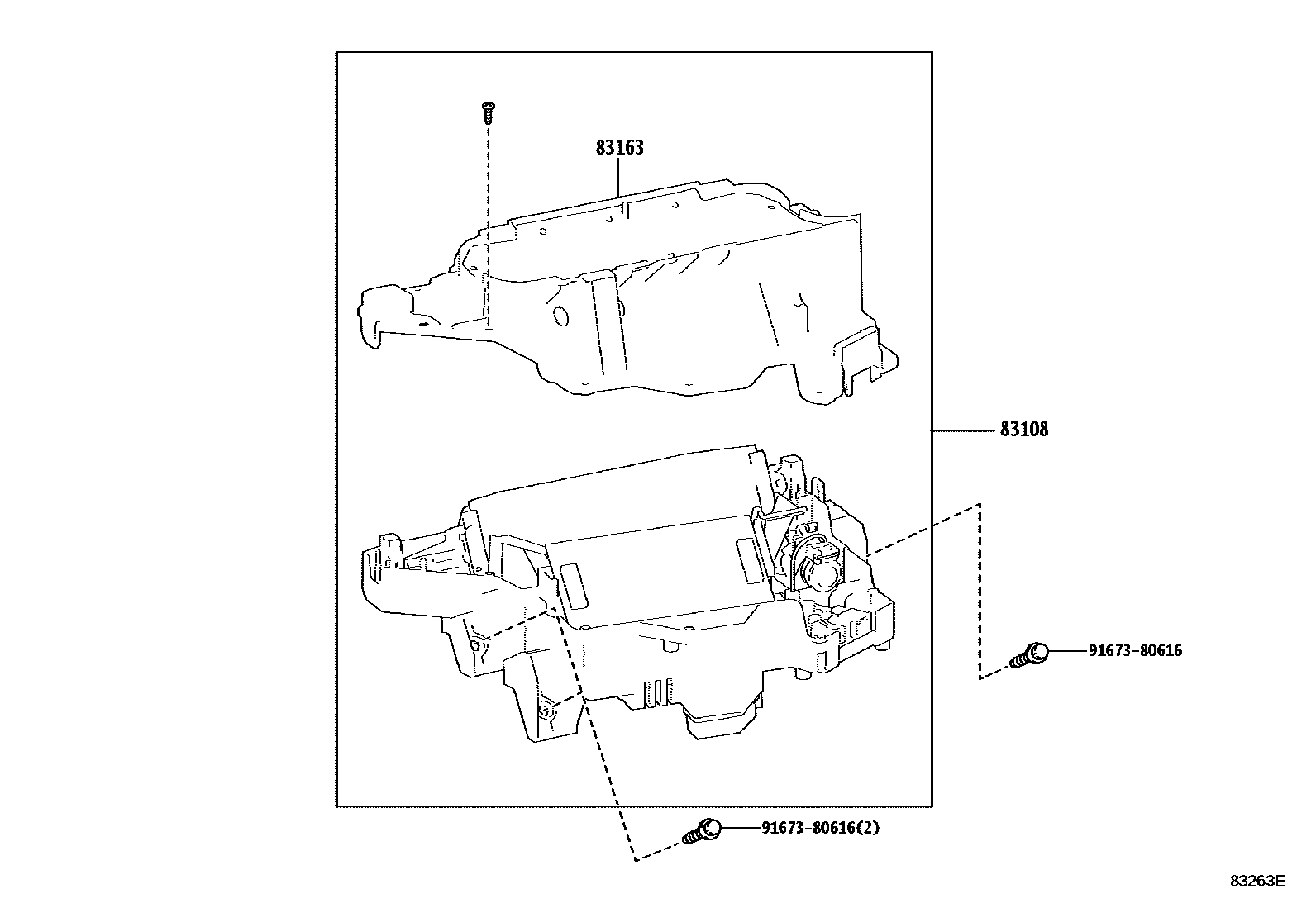

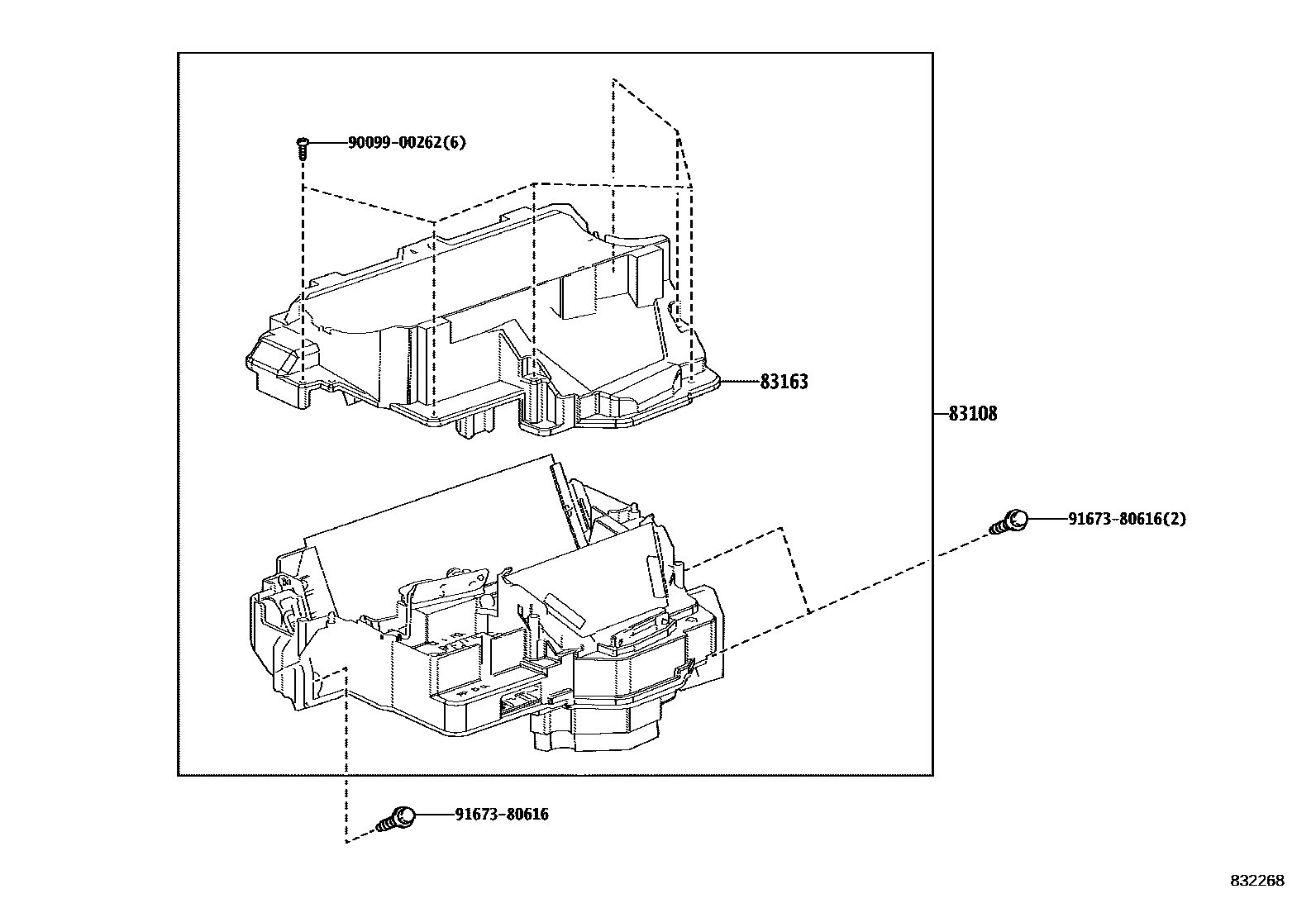

| 83108 | Instrument rearview mirror sub-assembly | 83108-02020 · 83108-02021 · 83108-02030 · 83108-02031 · 83108-02120 · 83108-02121 · 83108-02130 · 83108-02131 · 83108-02150 · 83108-02151 · 83108-02160 · 83108-02161 |
| 83129 | Instrument wiring harness | 83111-12630 · 83111-12640 |
| 83138G | Instrument cluster glass | 83852-02500 · 83852-1AM40 · 83852-F2X20 · 83852-F2Y20 |
| 83163 | No. 1 instrument cluster rearview mirror panel | 83163-02020 · 83163-02030 · 83163-02150 · 83163-02160 |
