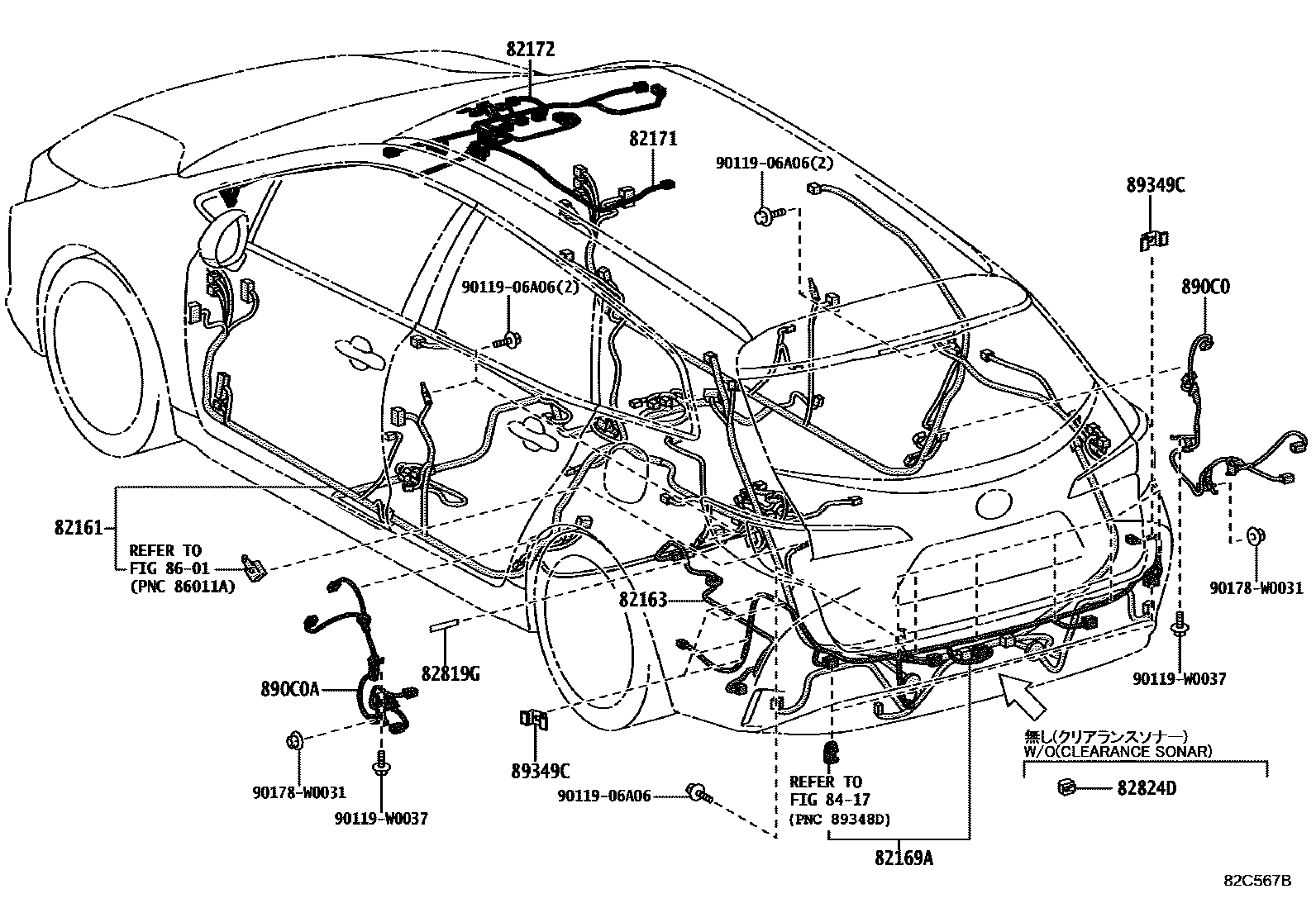

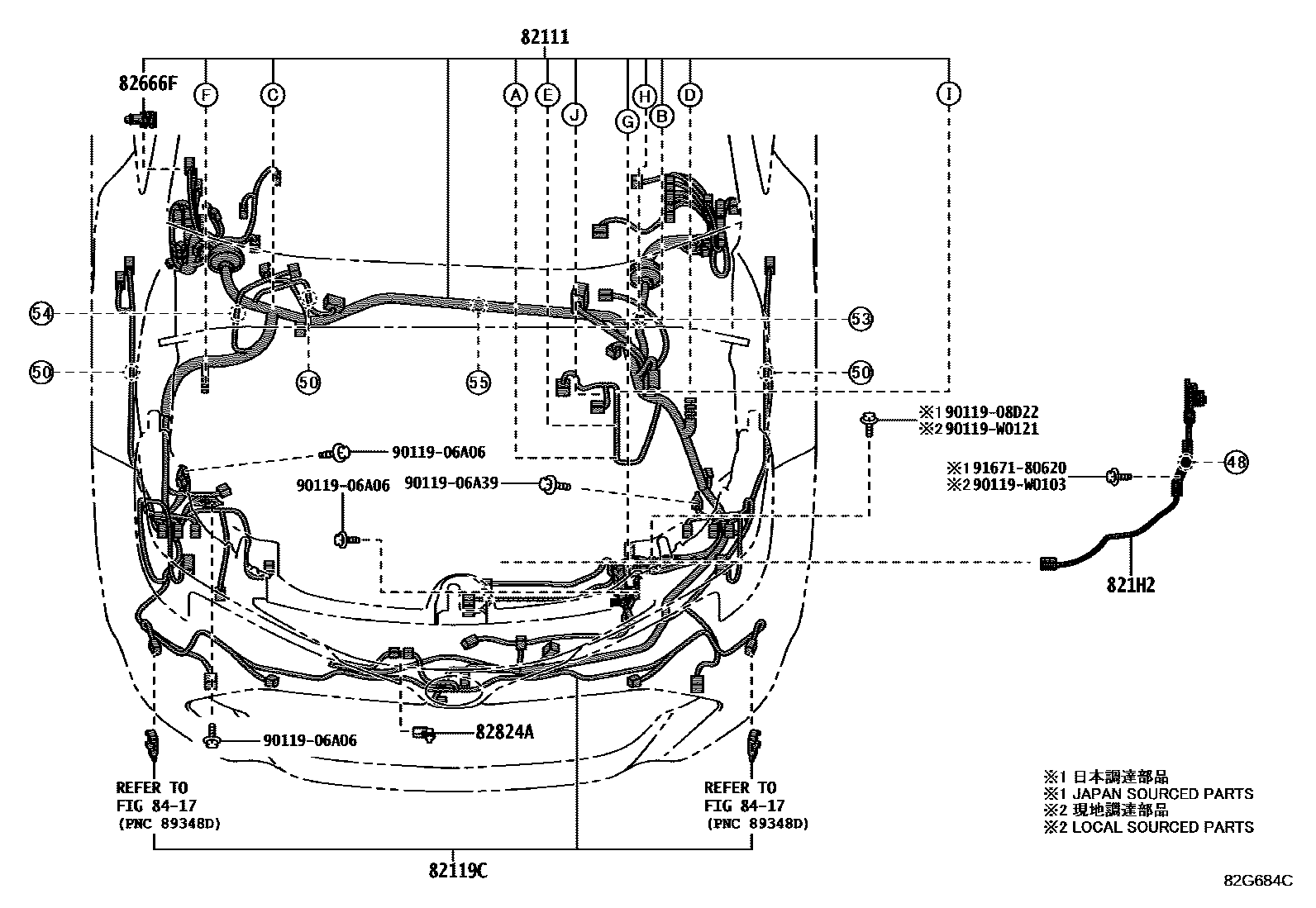

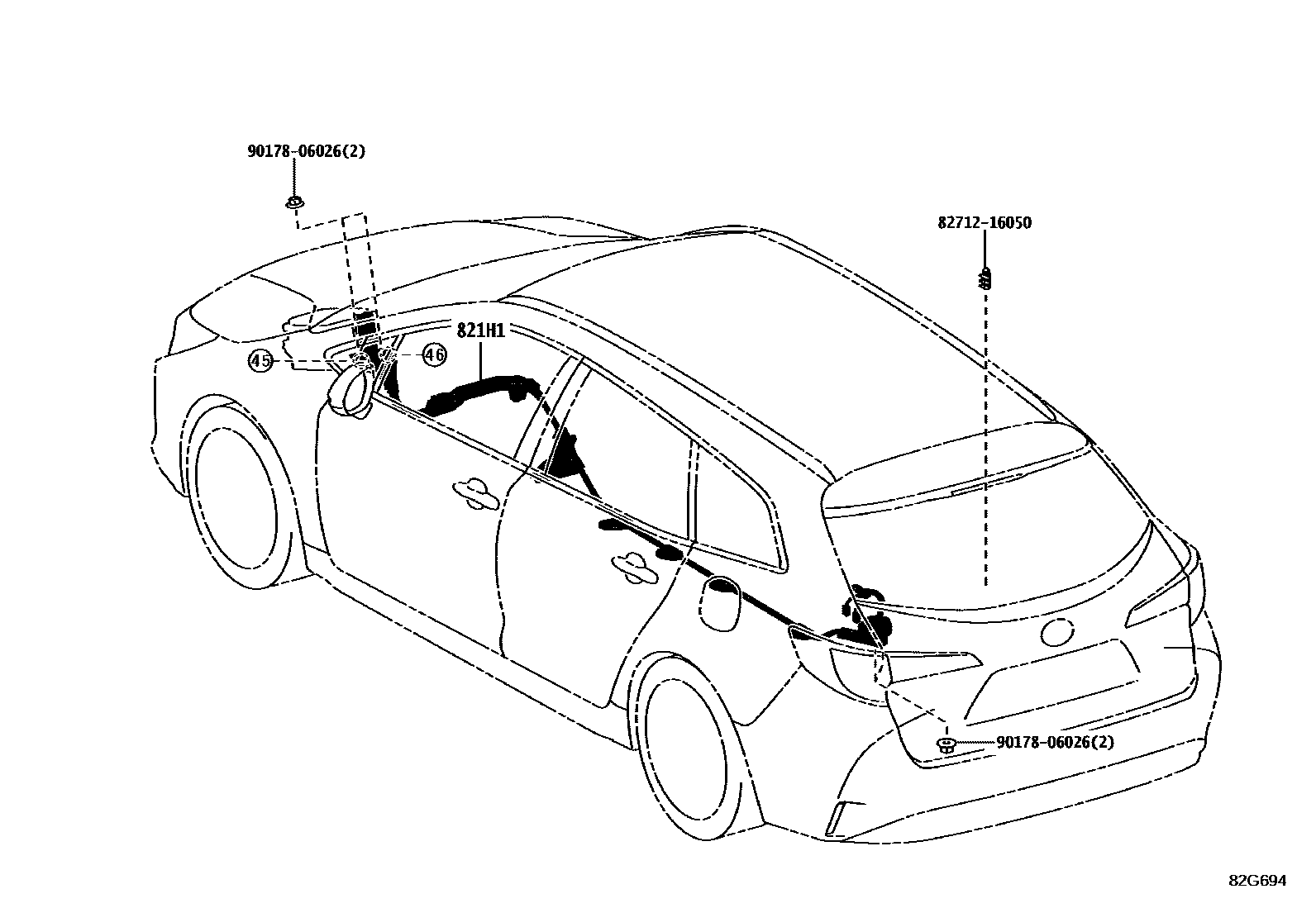

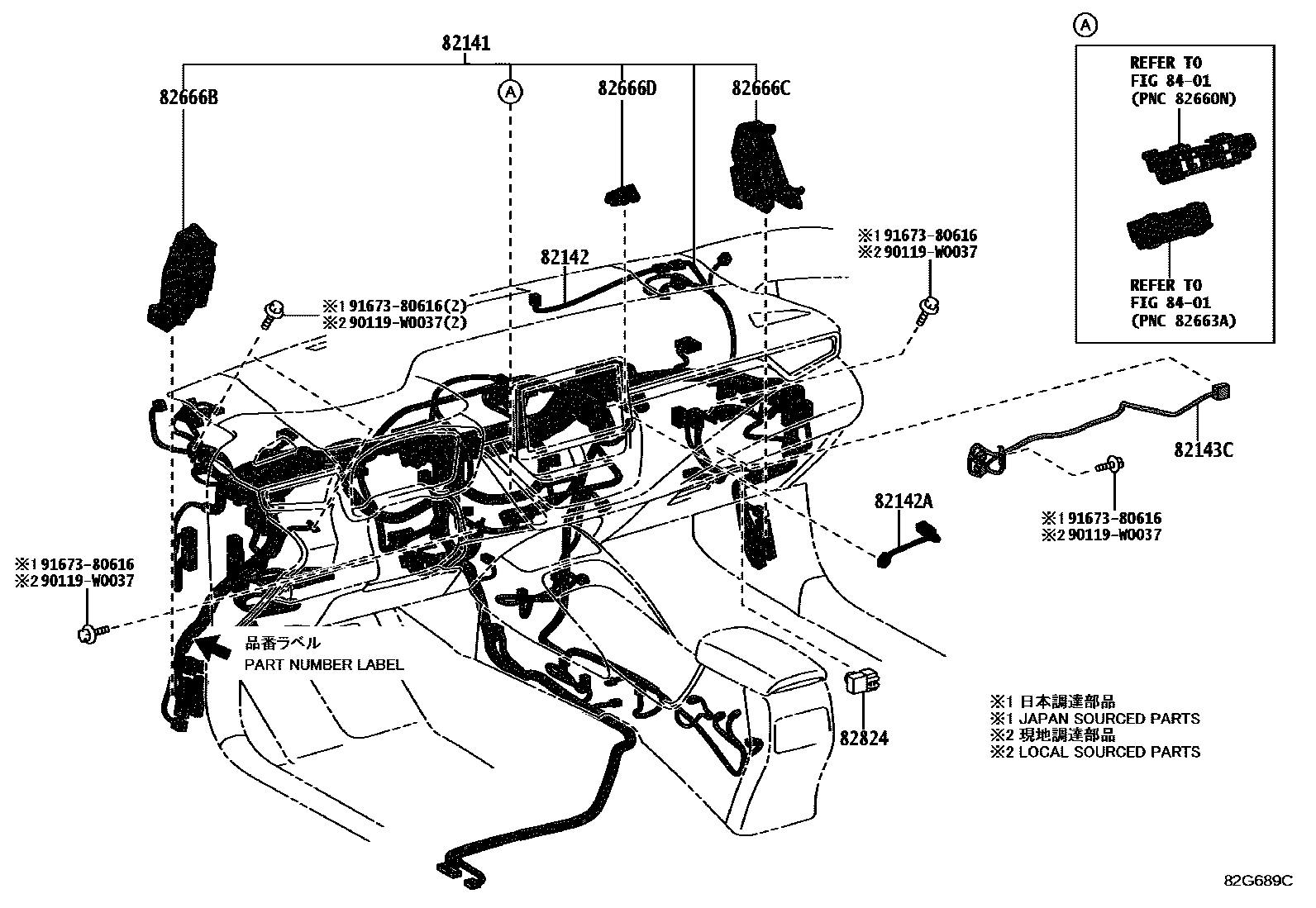

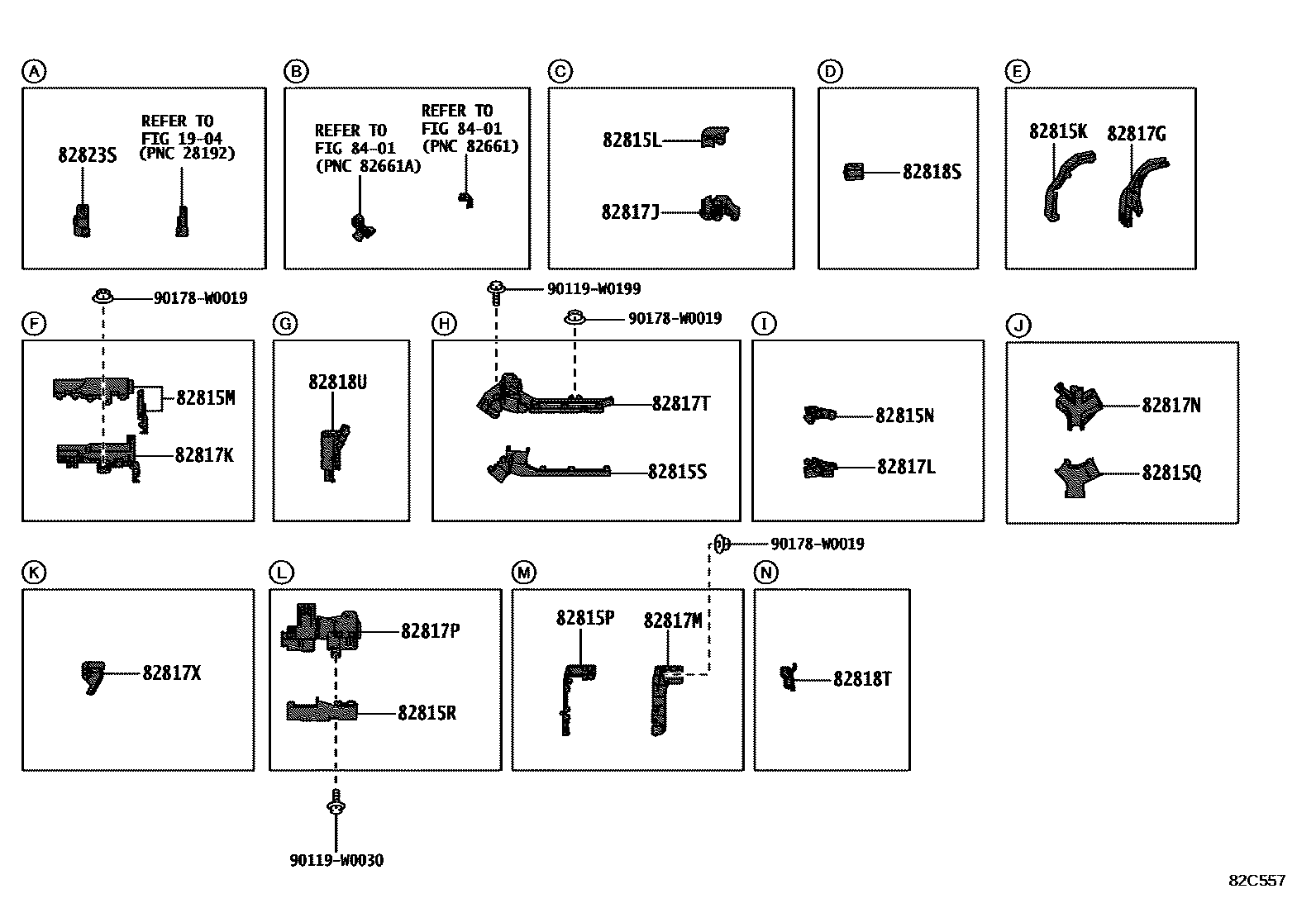

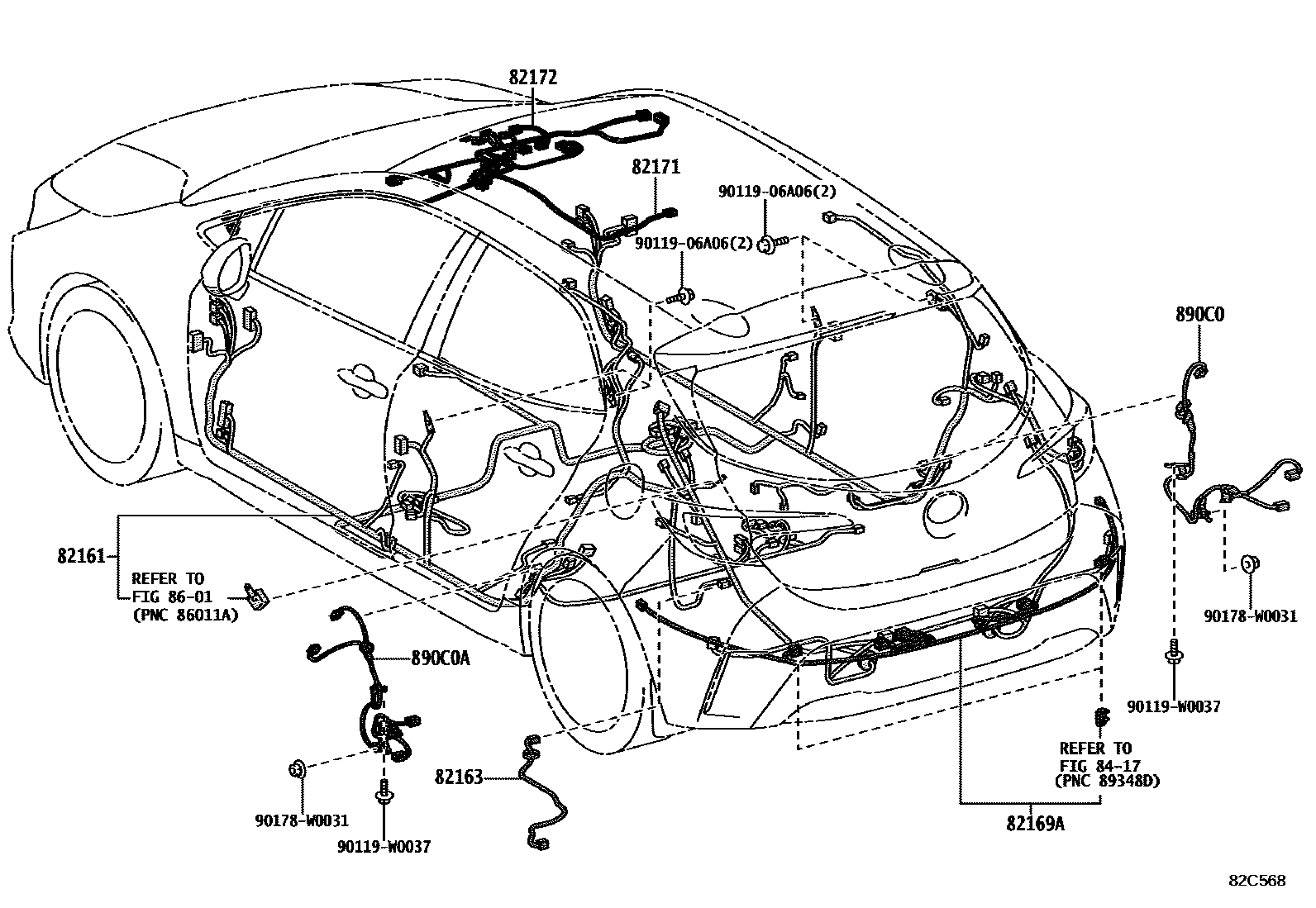

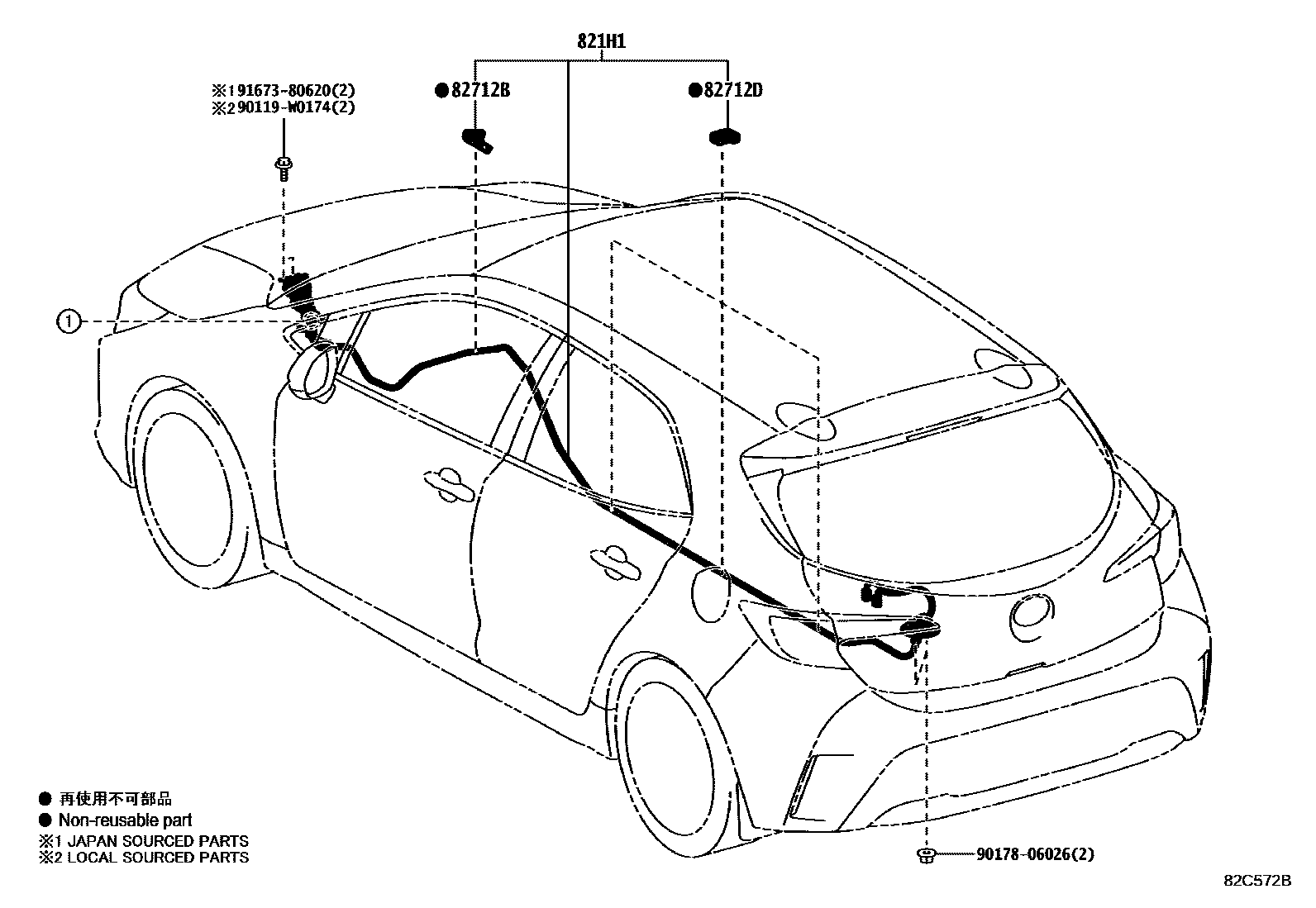

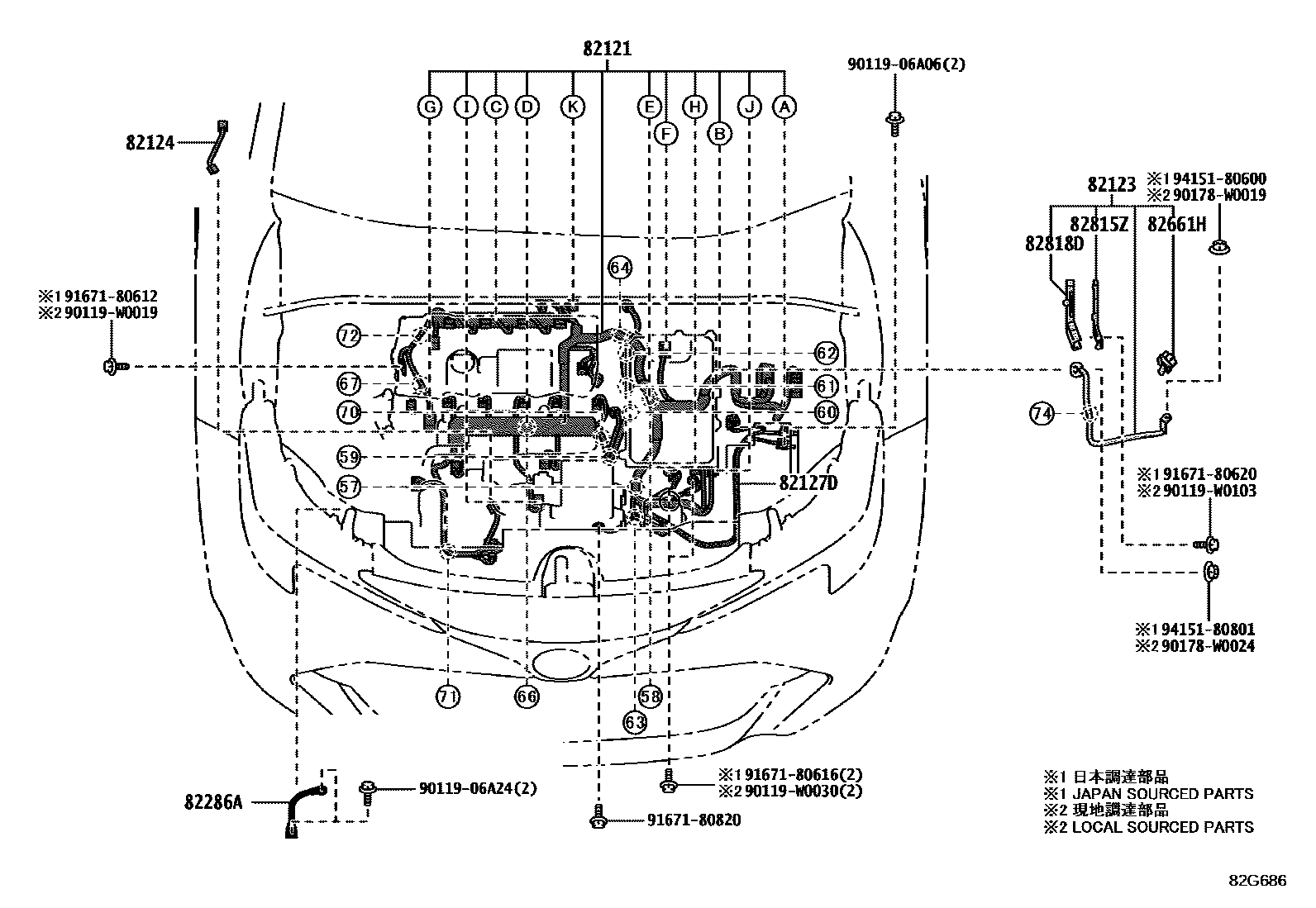

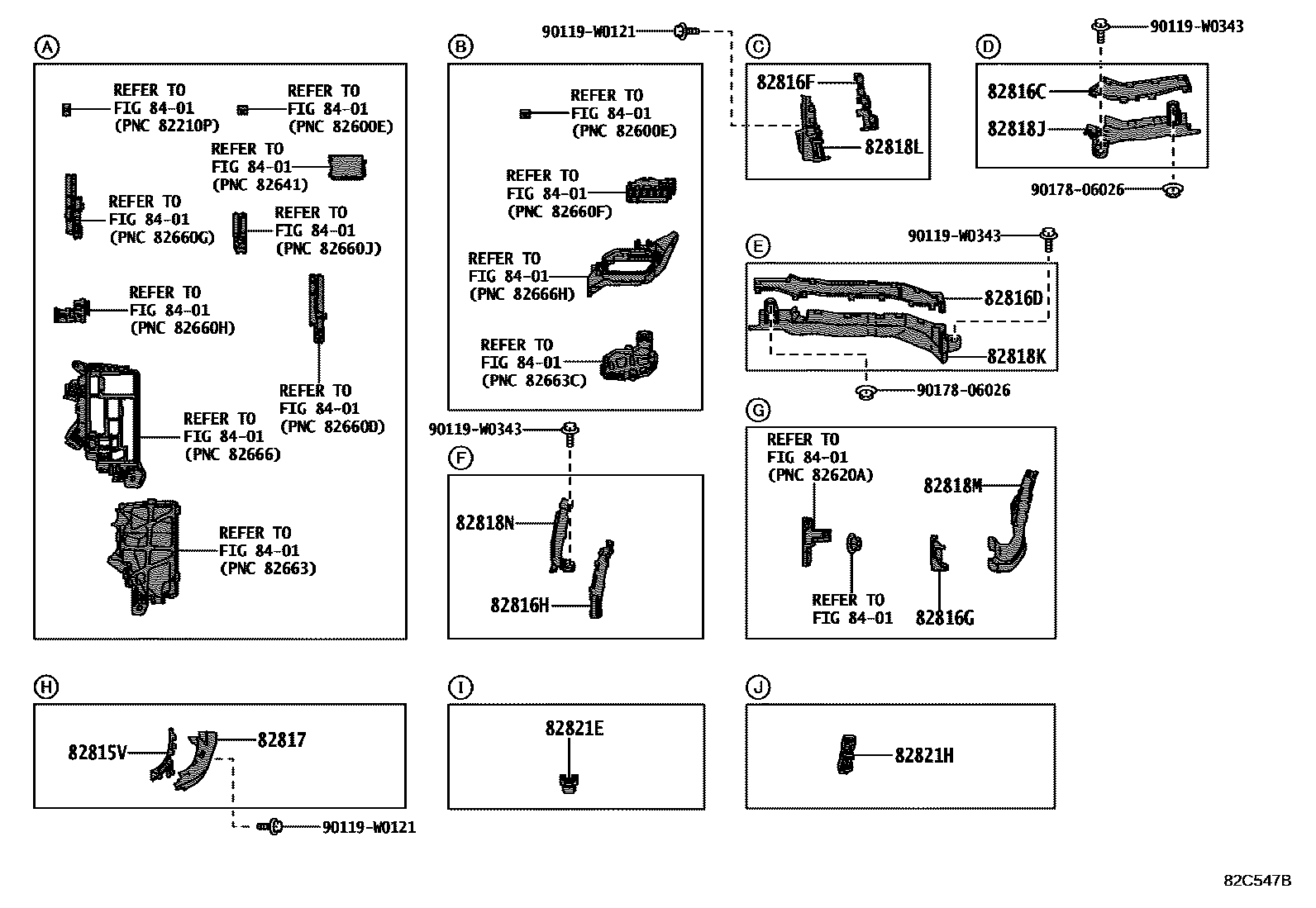

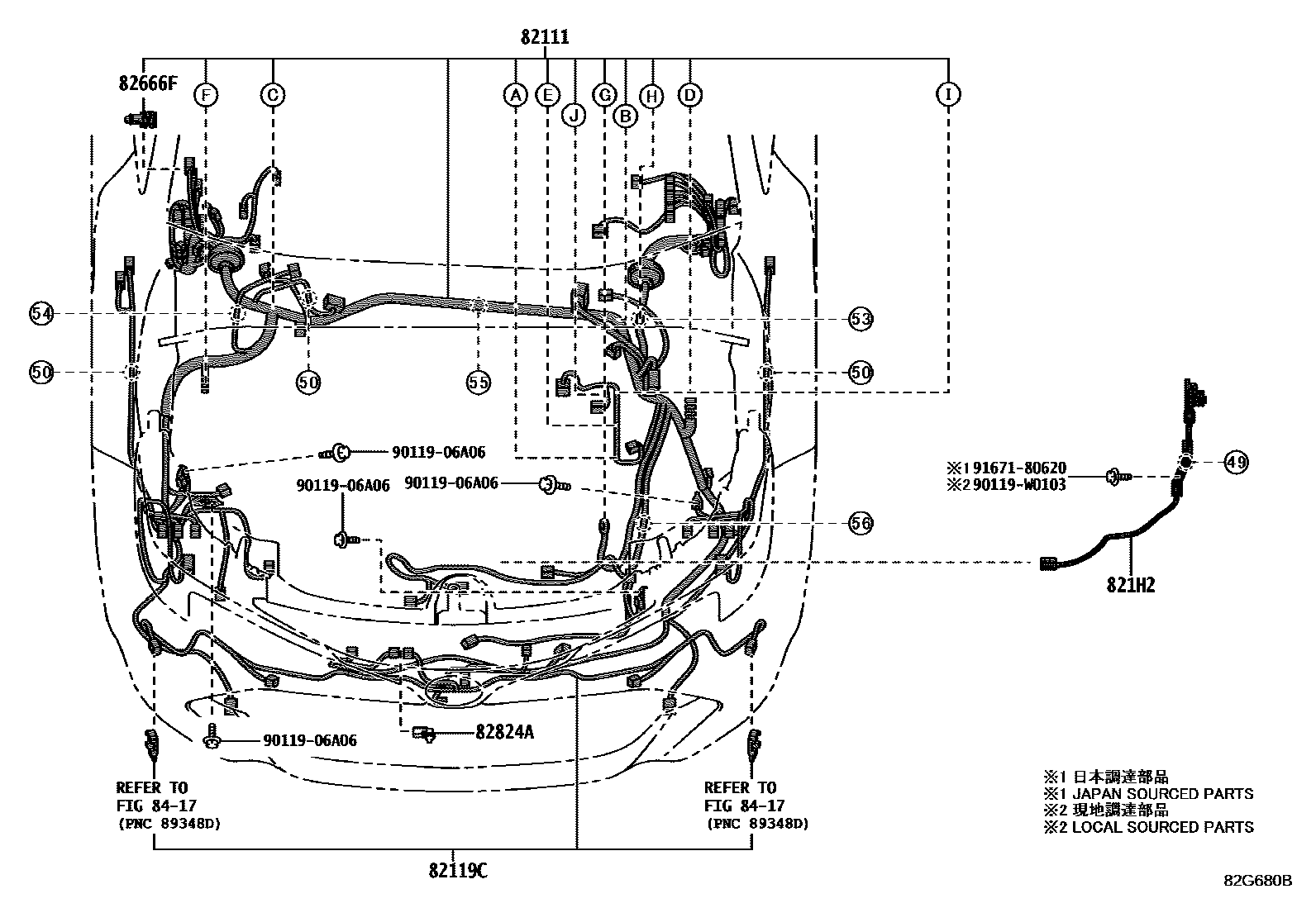

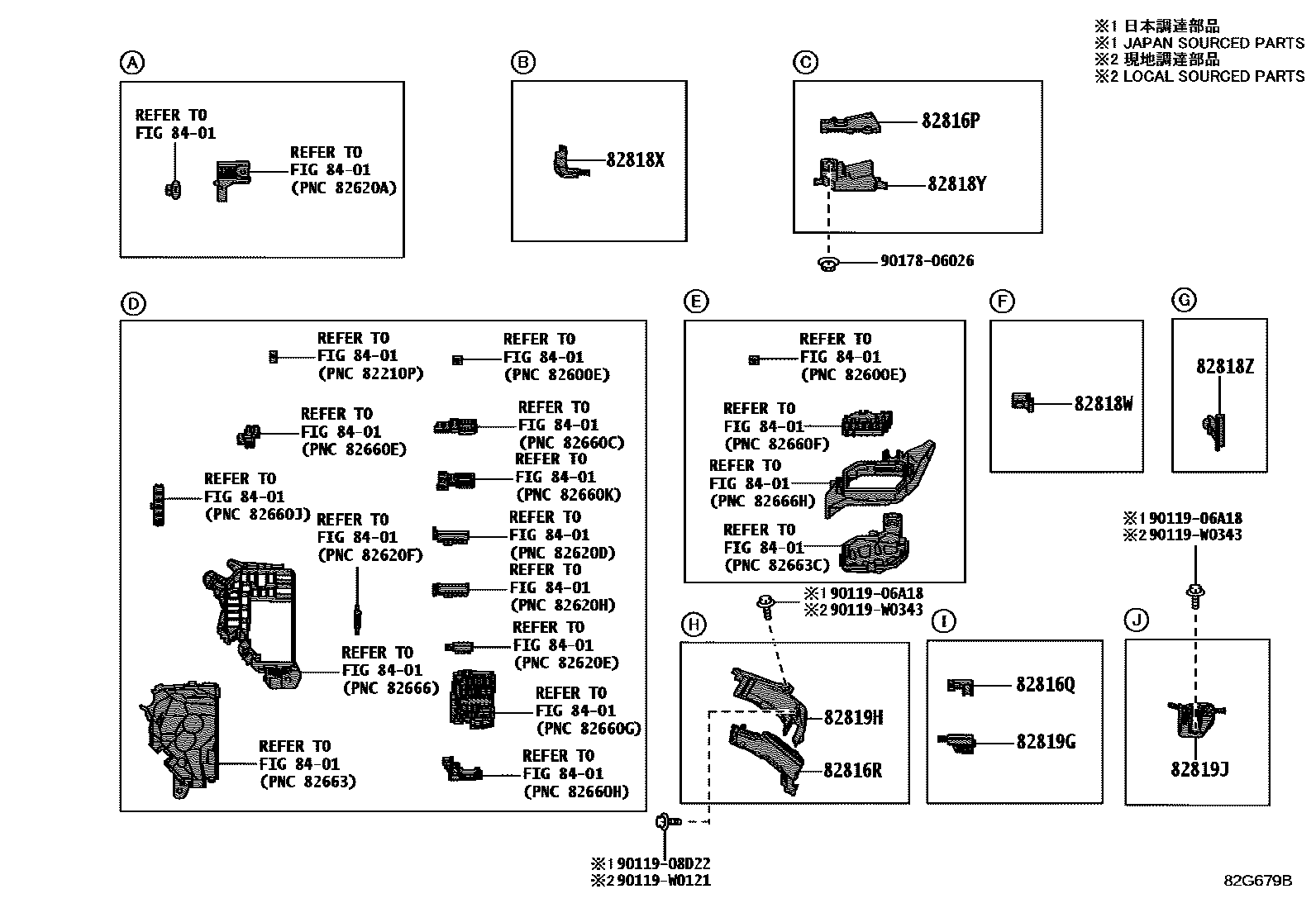

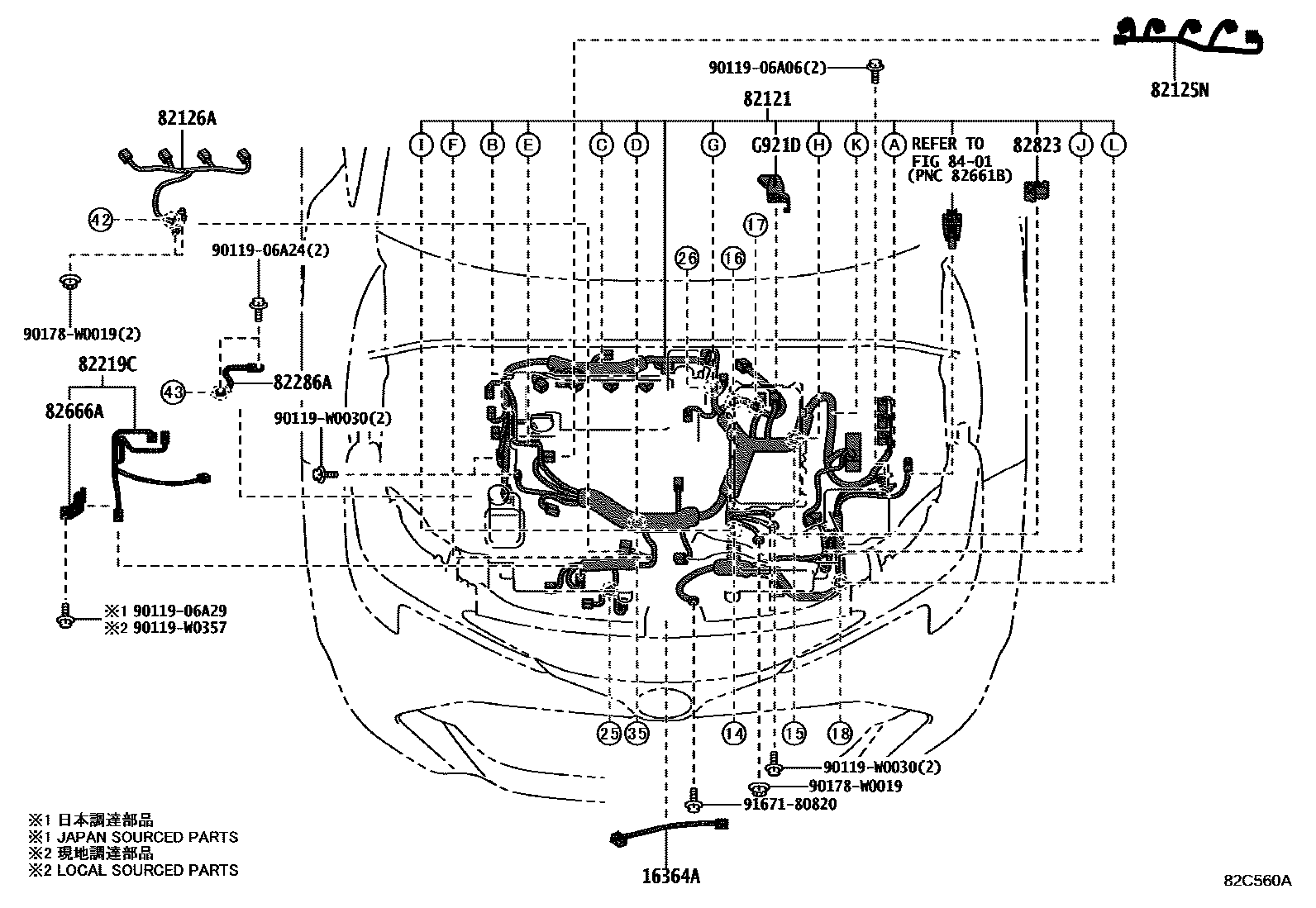

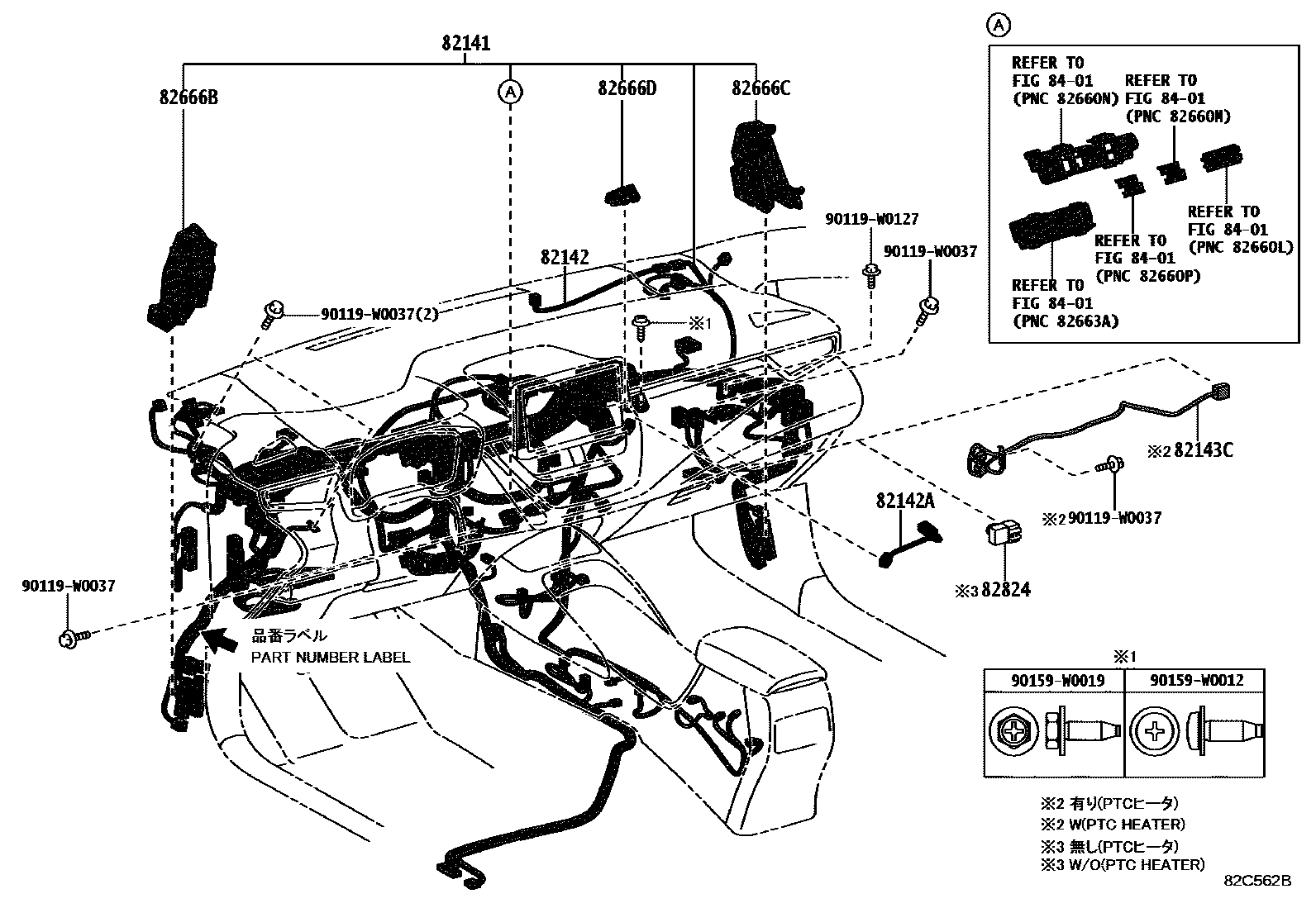

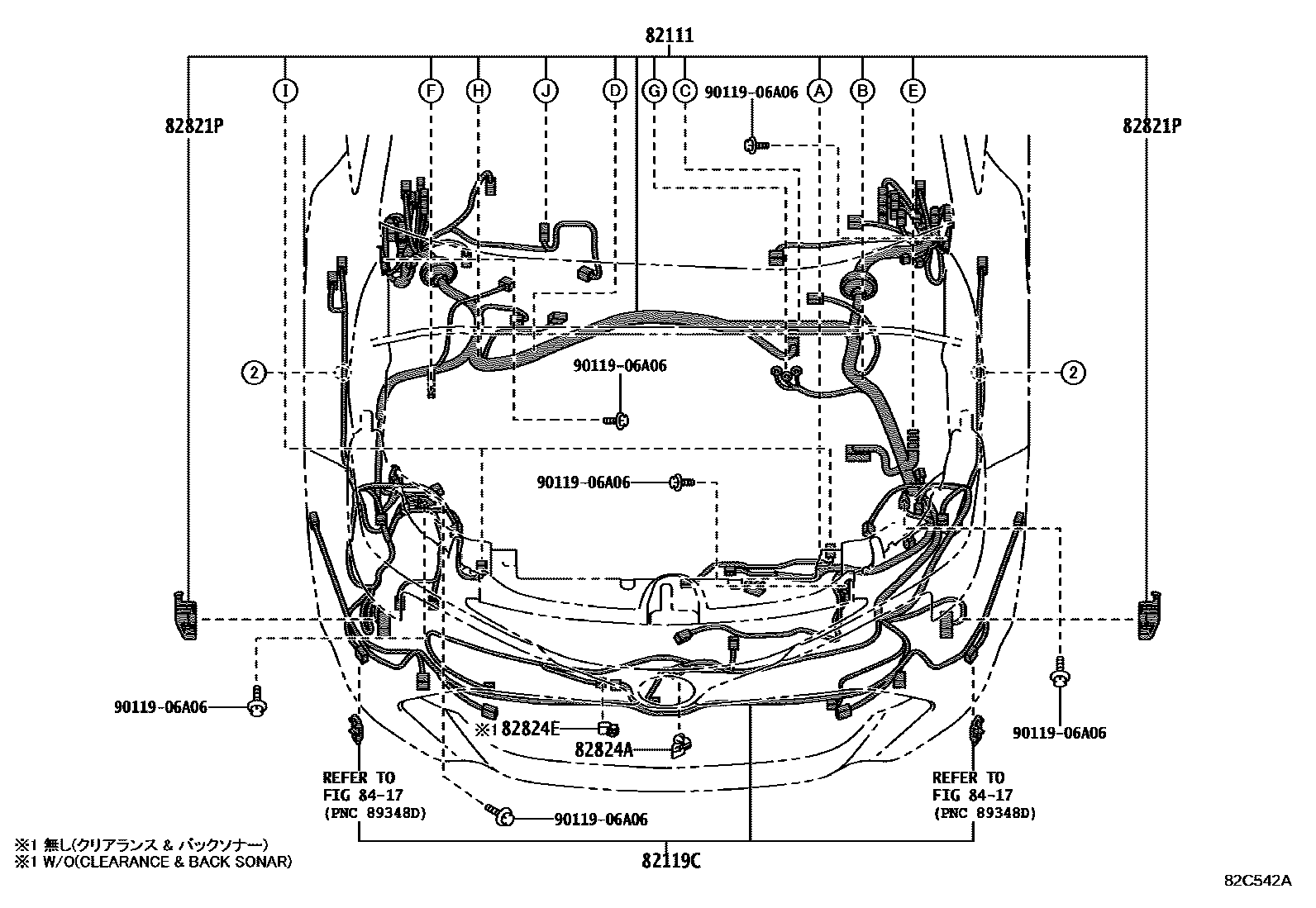

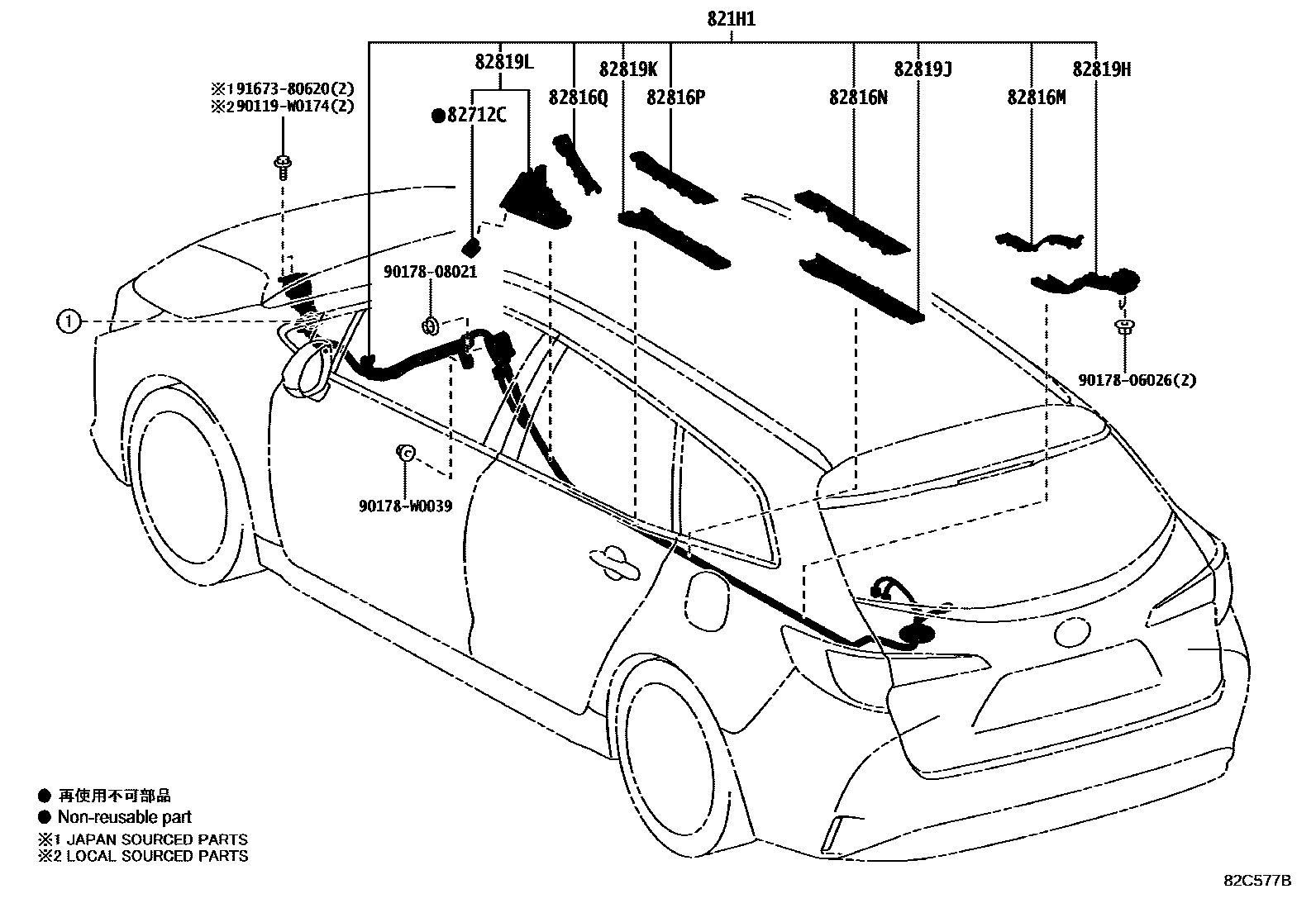

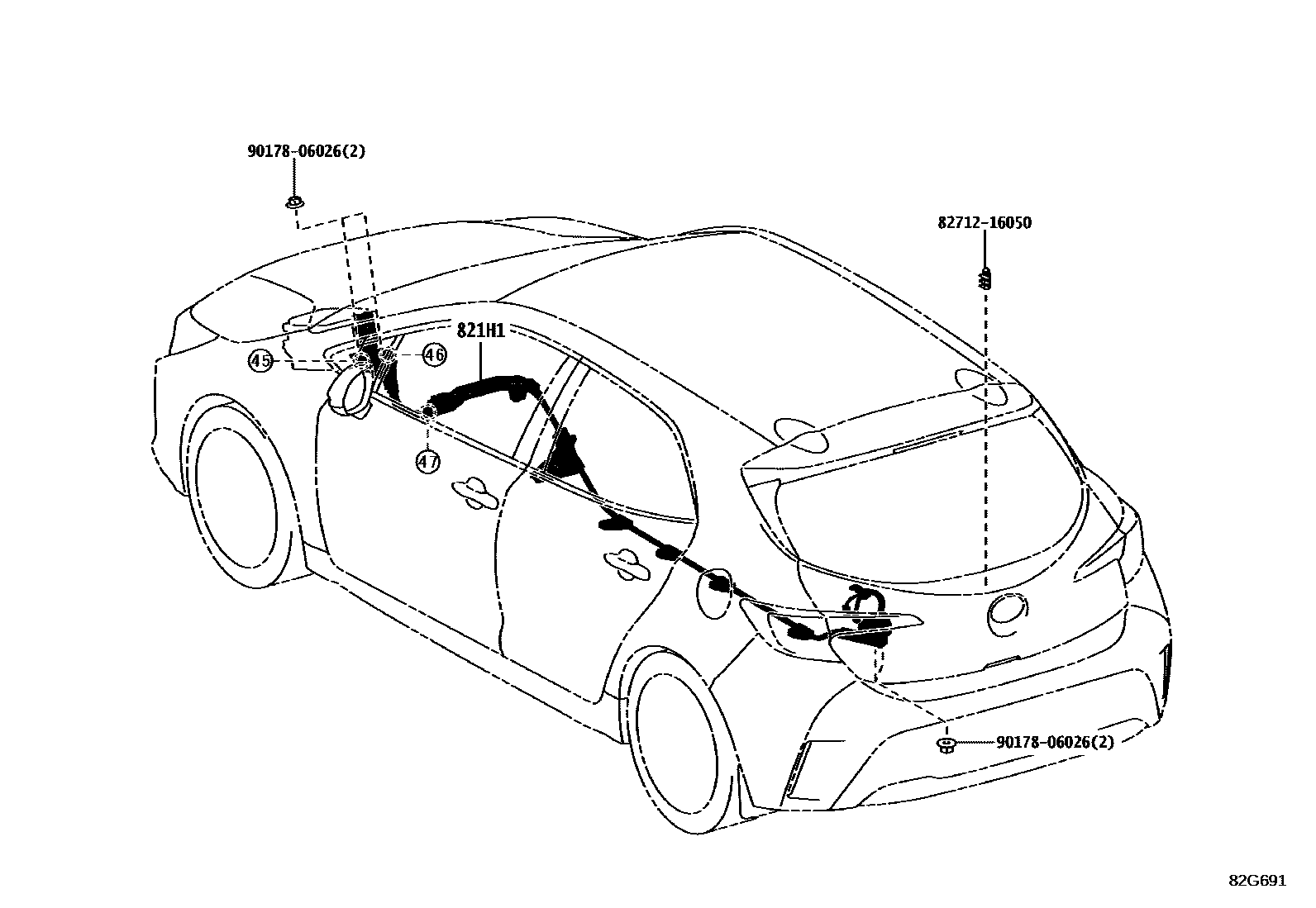

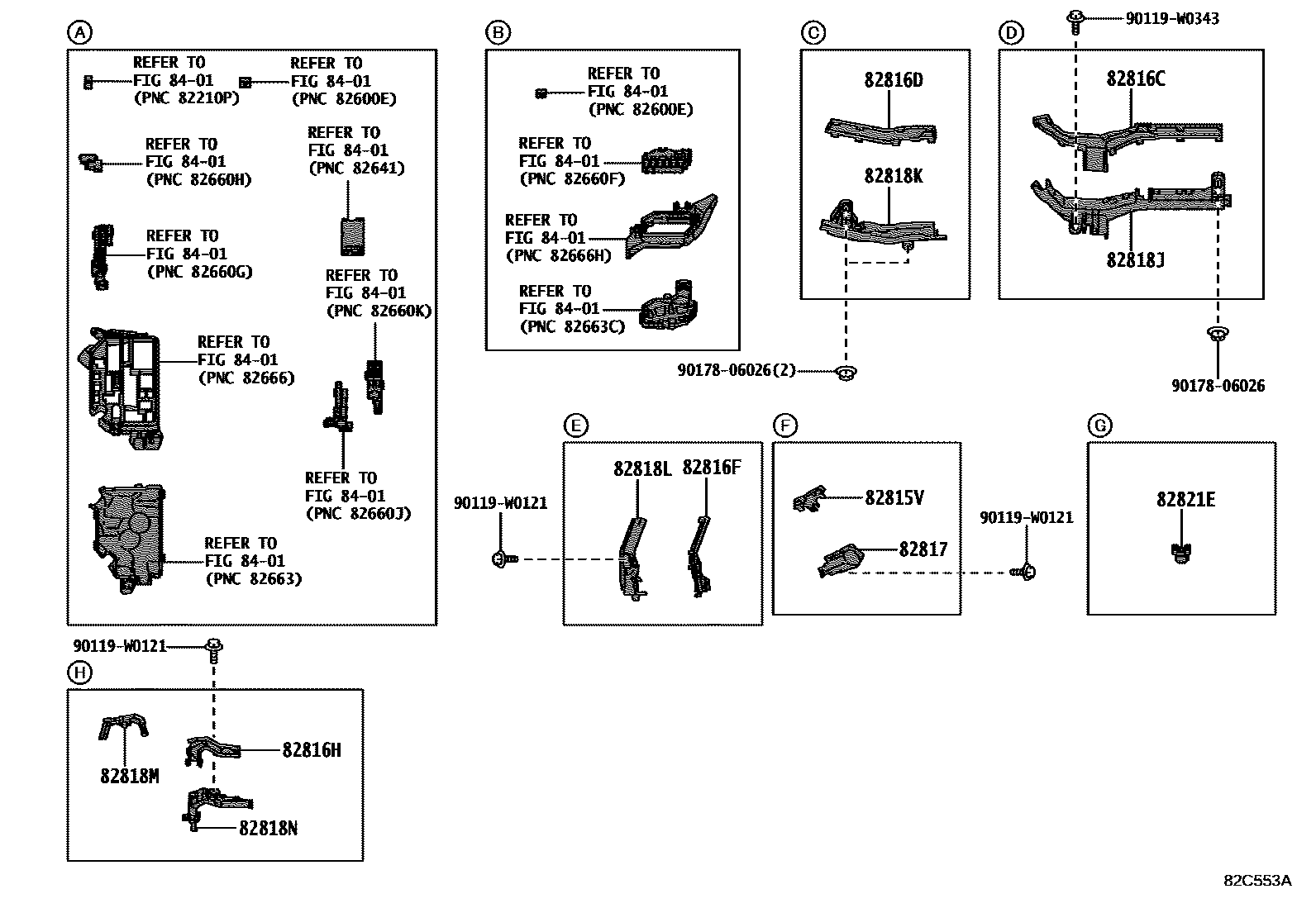

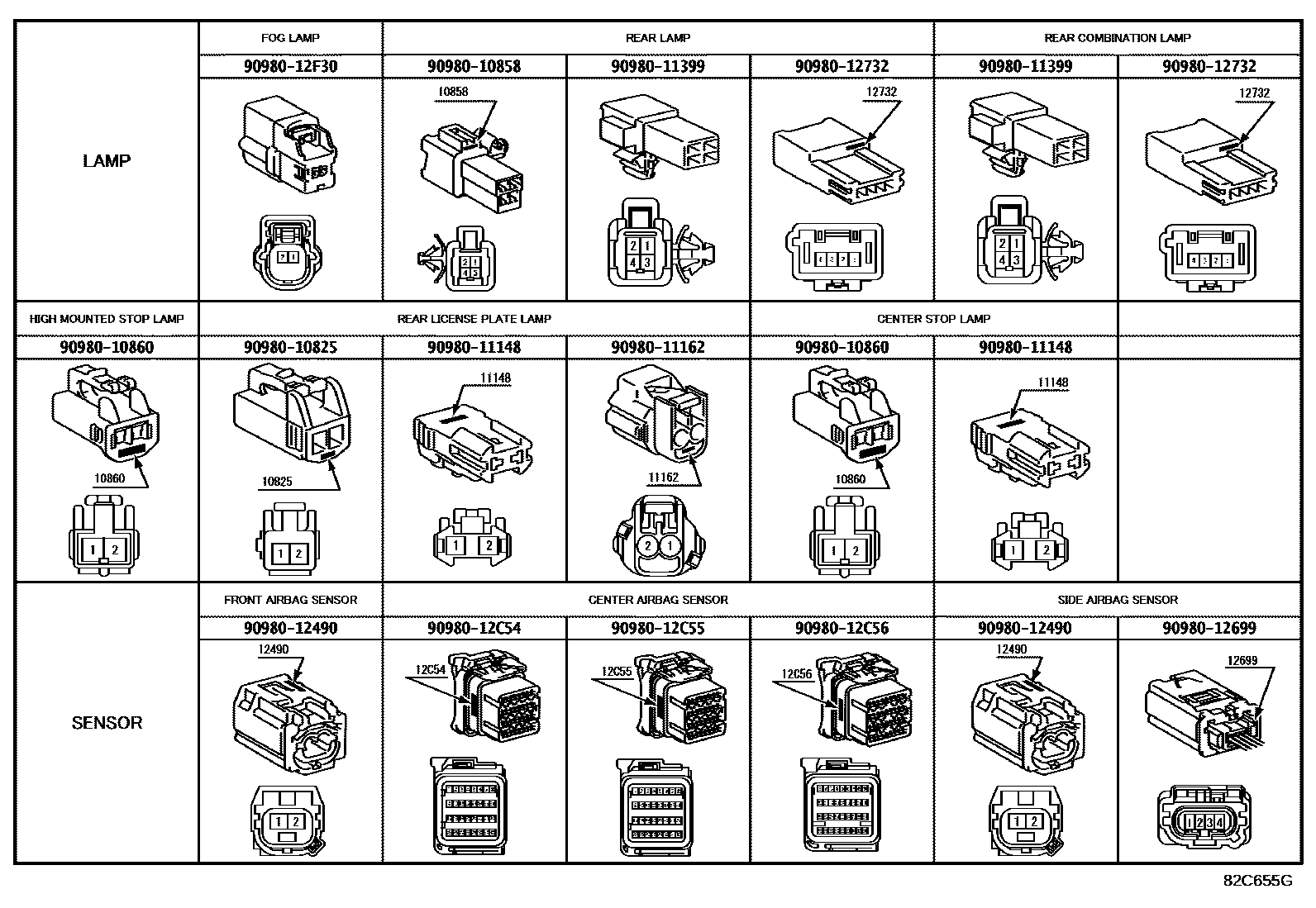

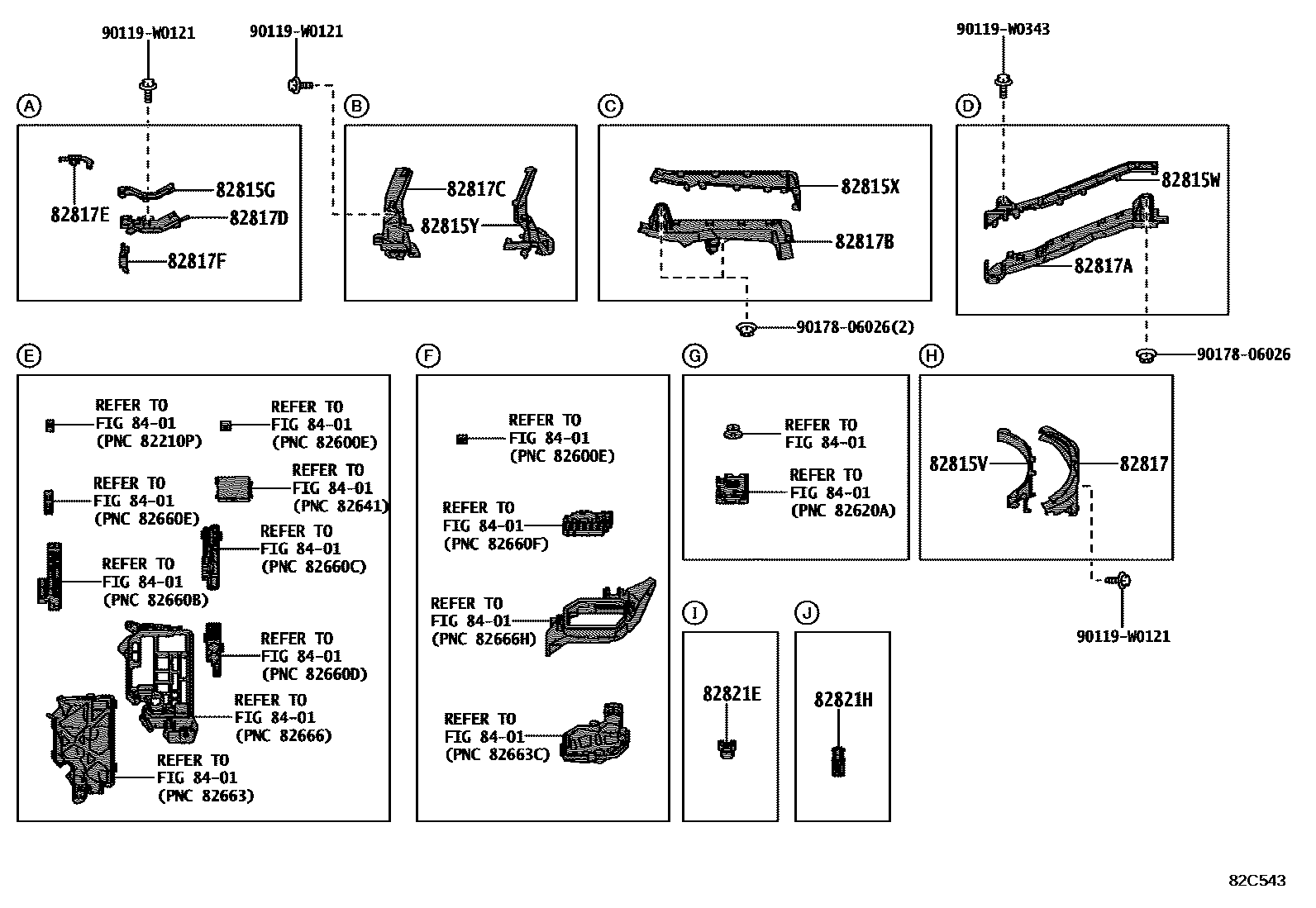

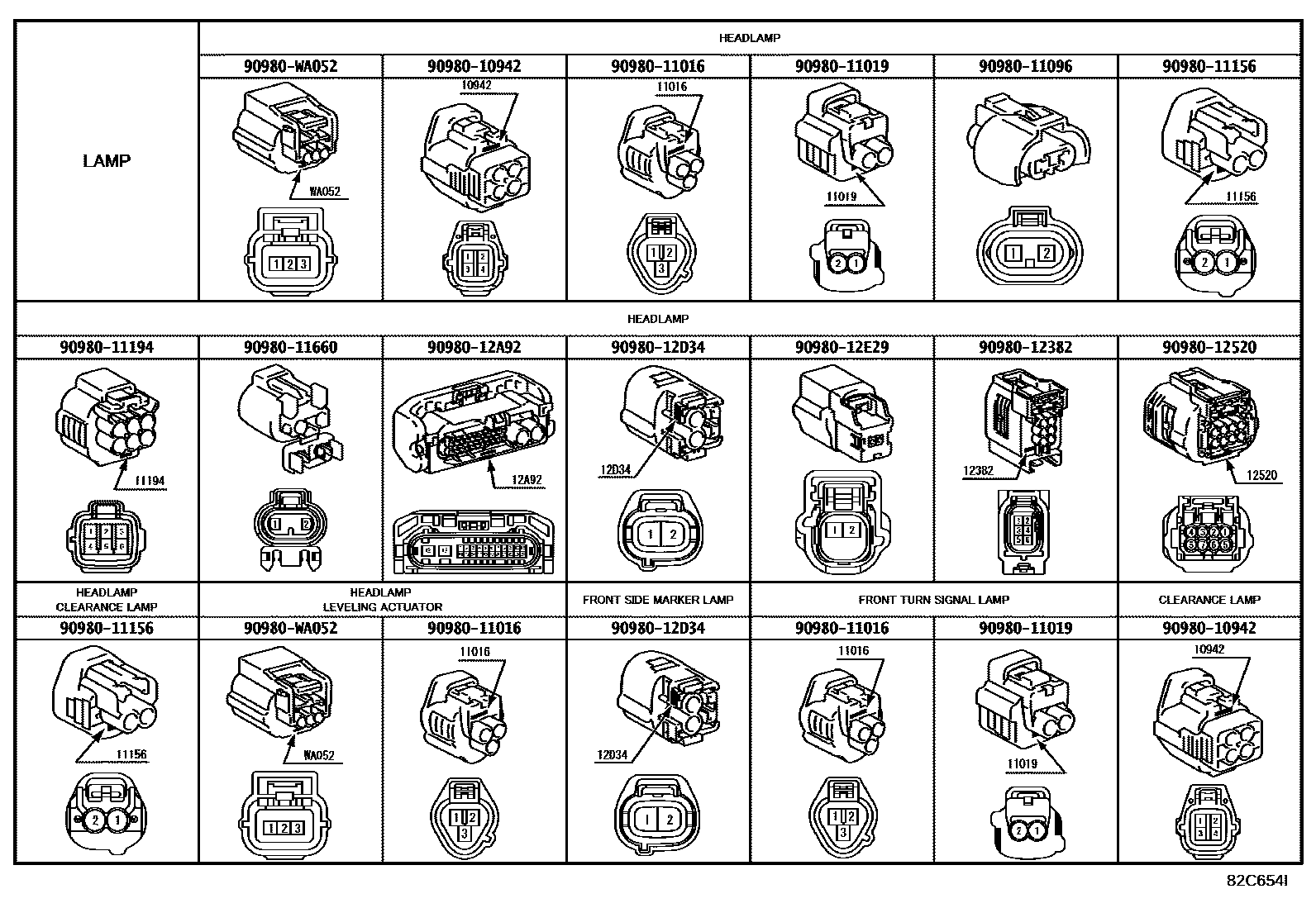

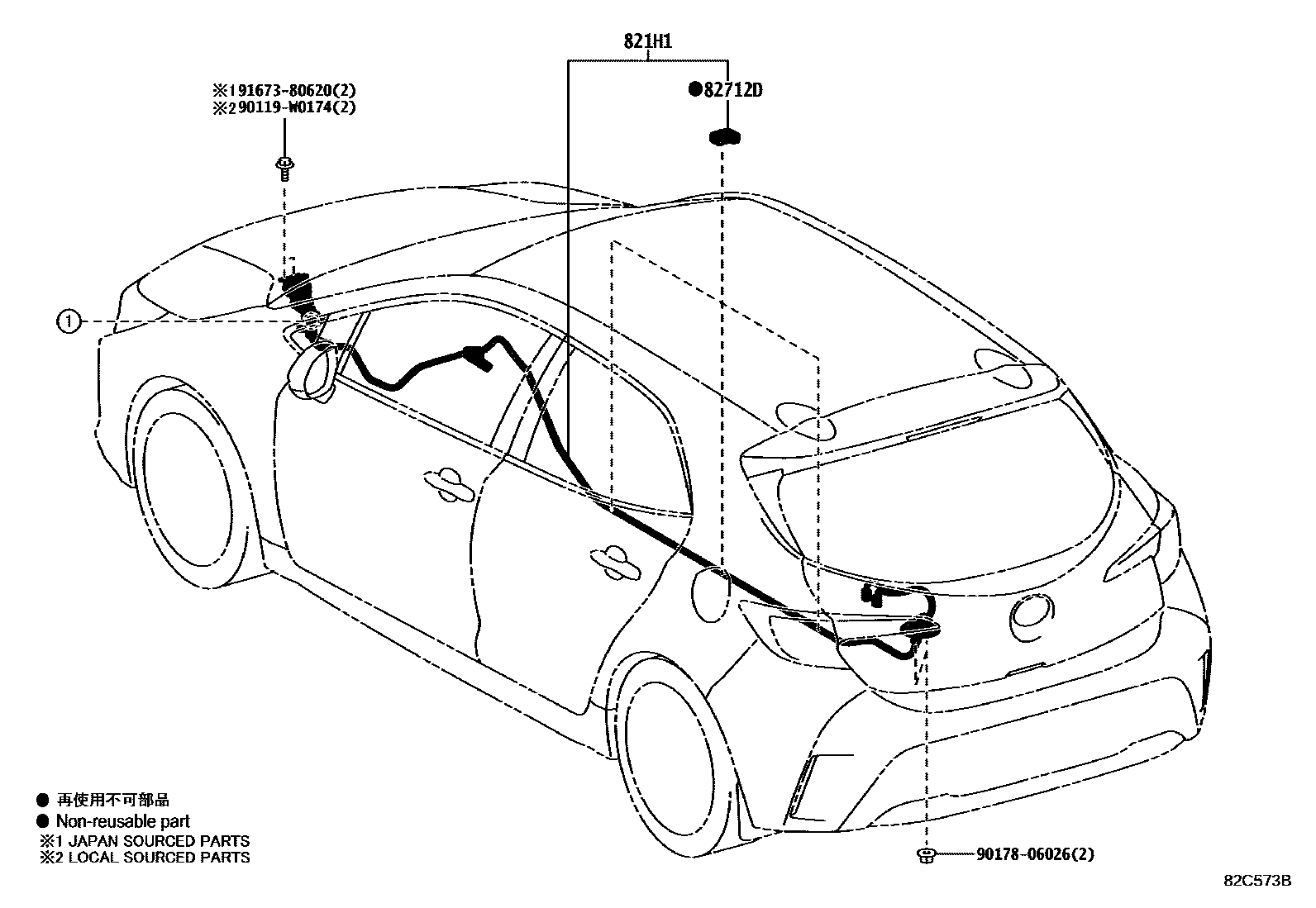

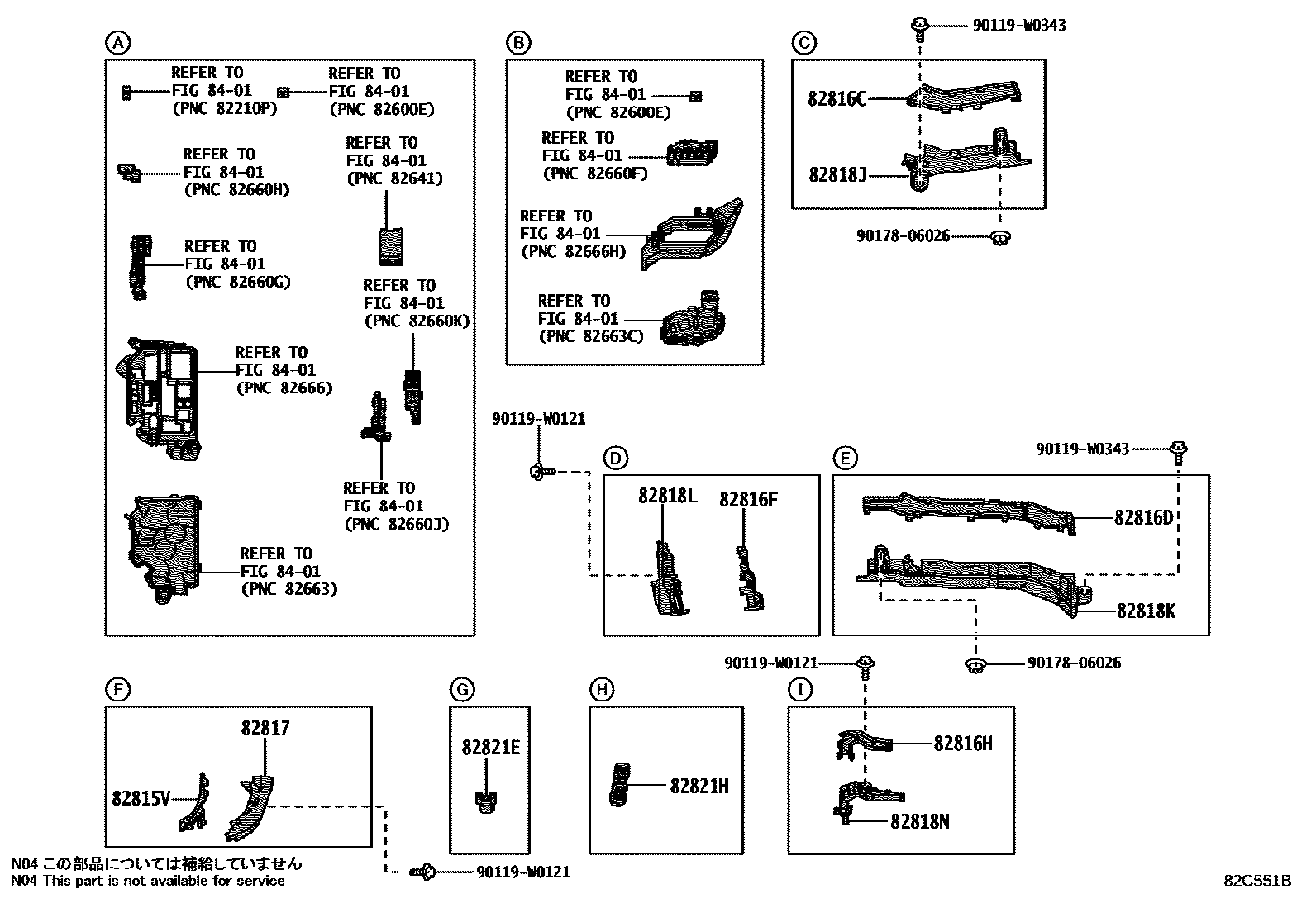

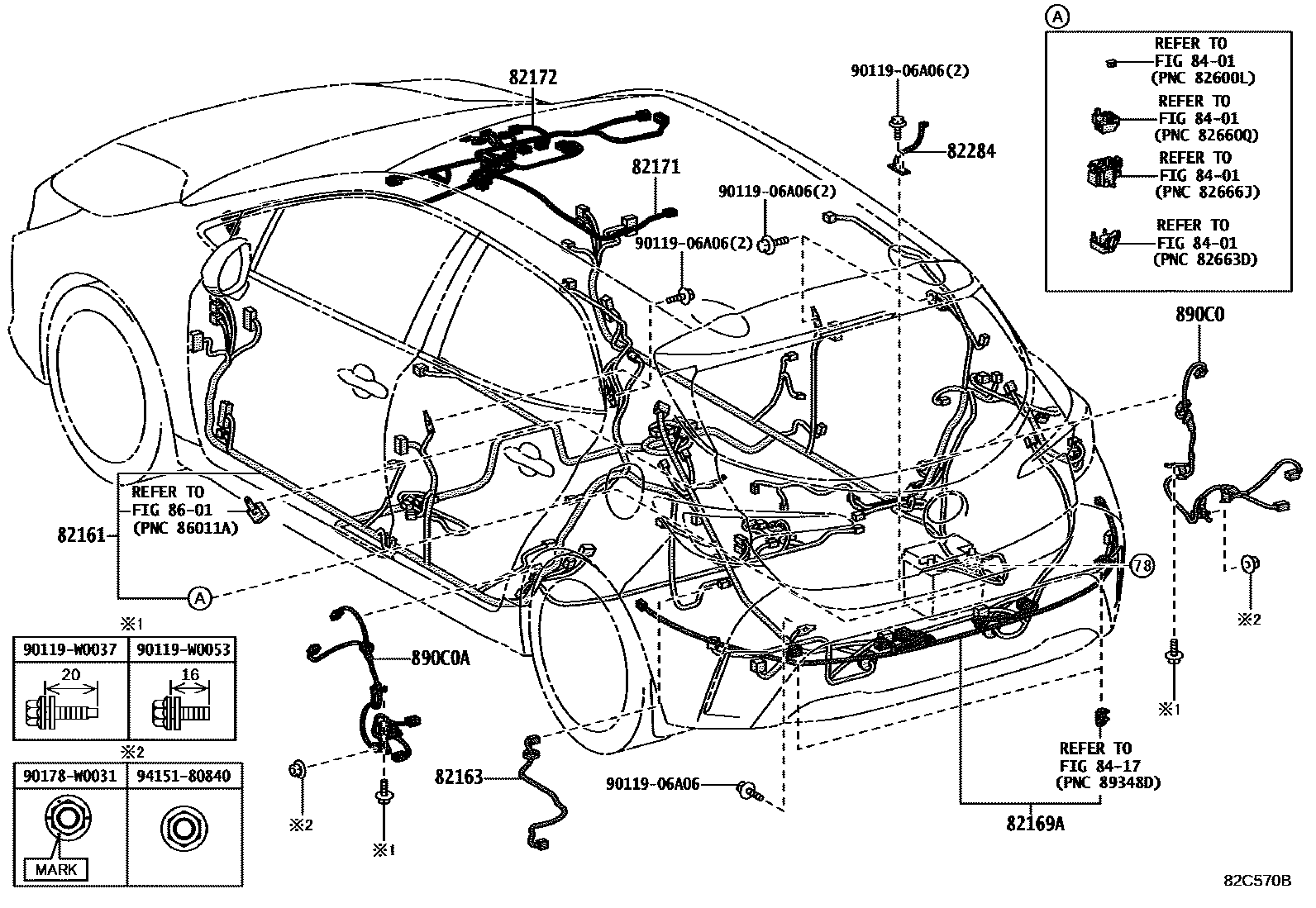

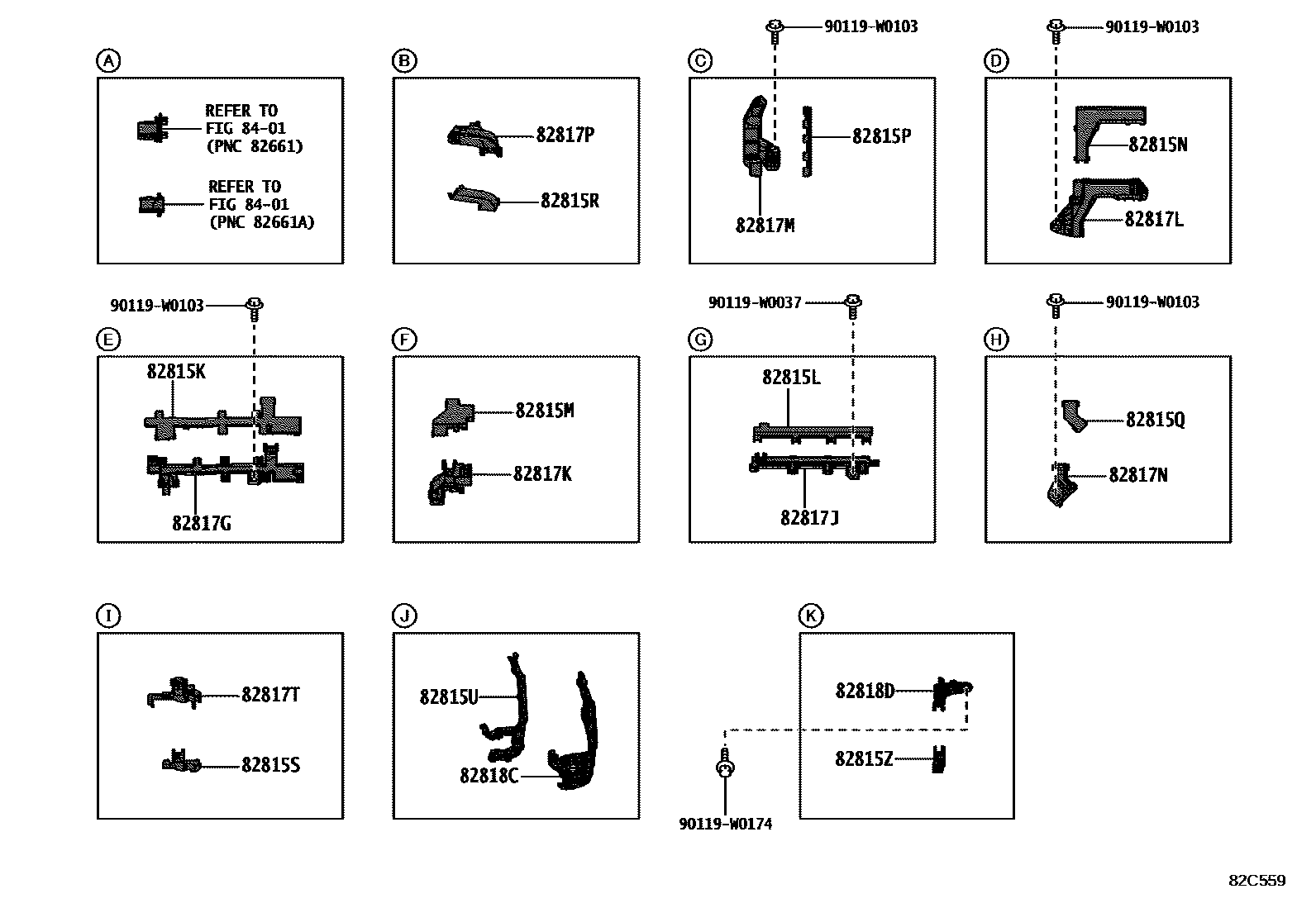

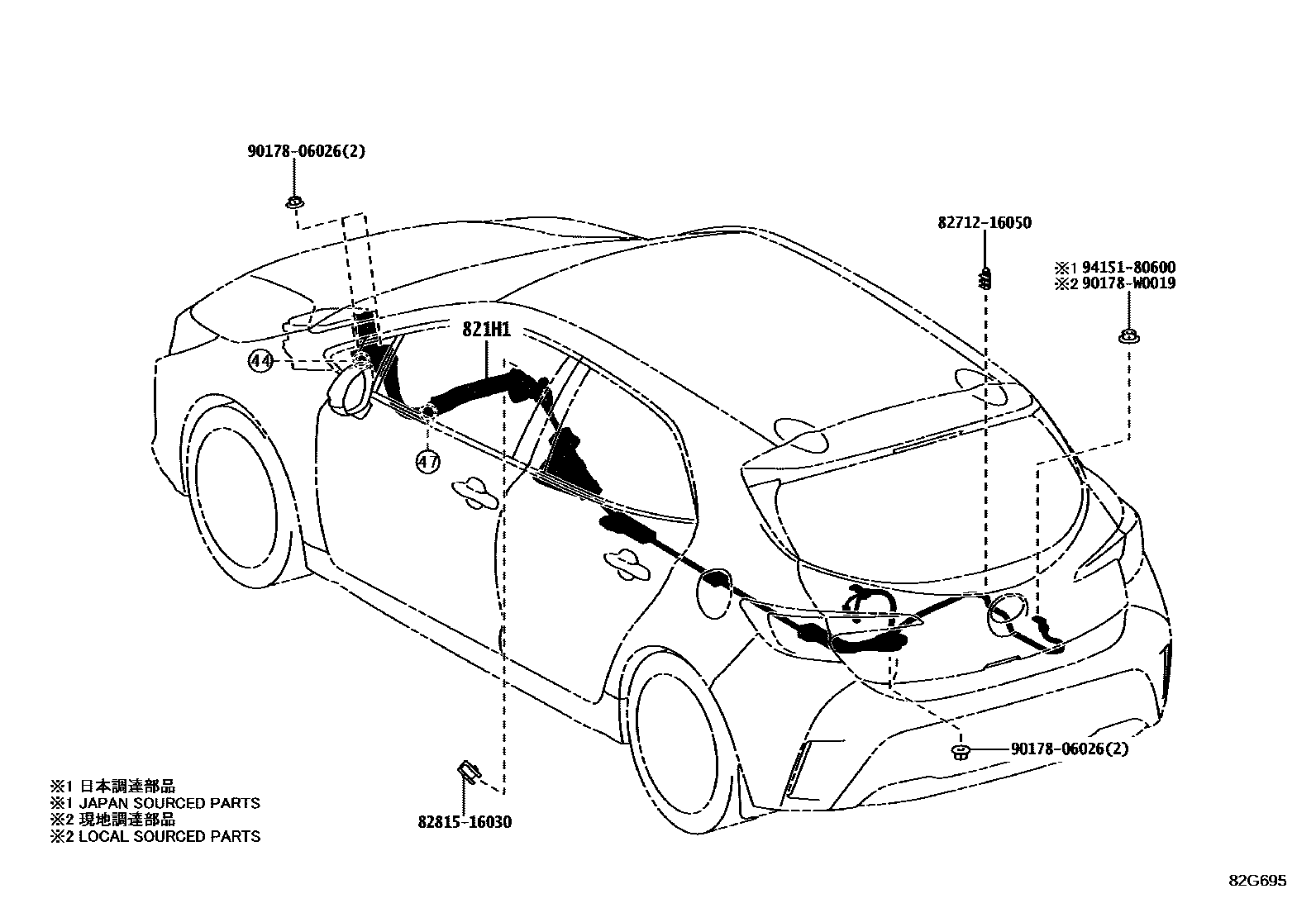

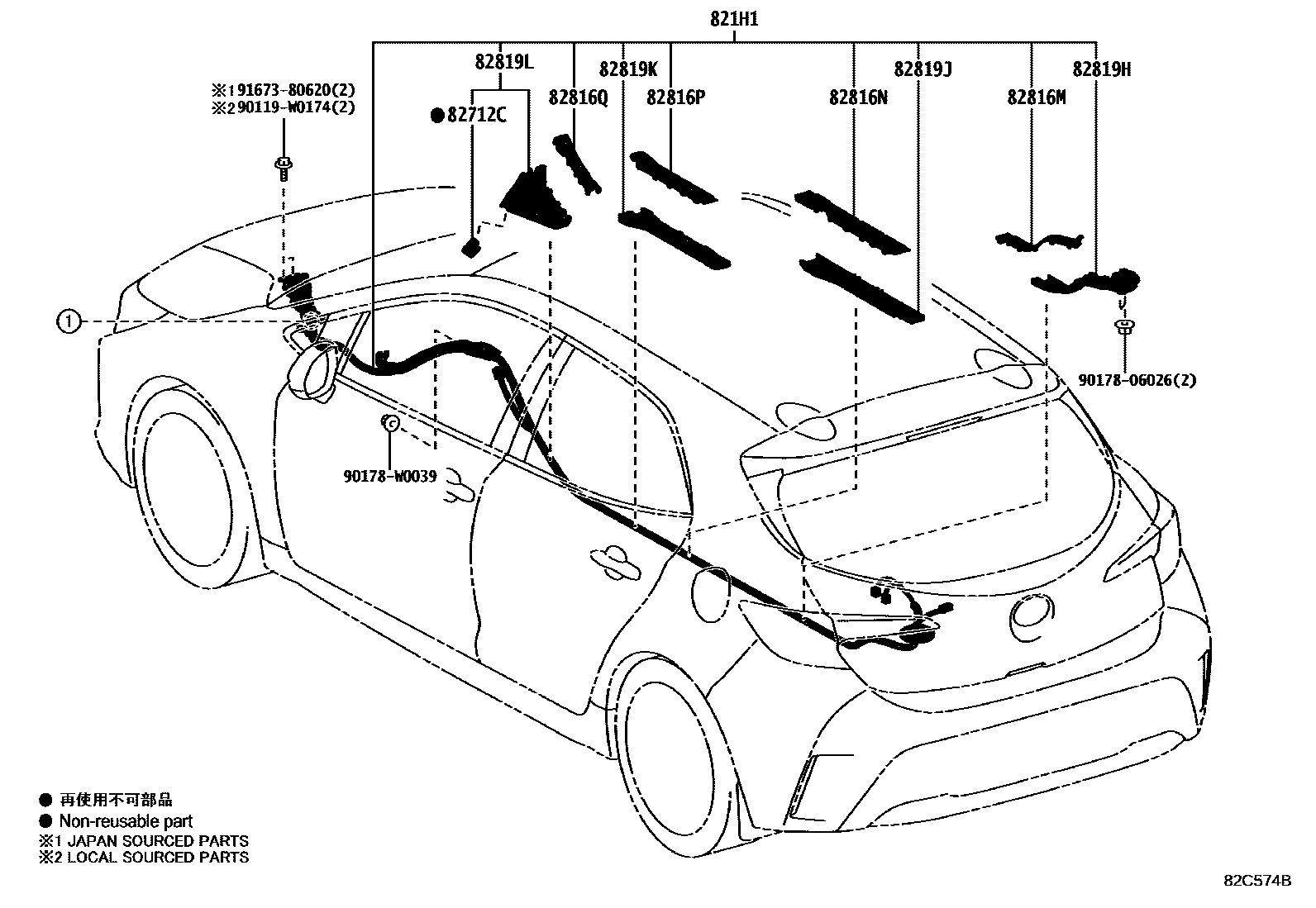

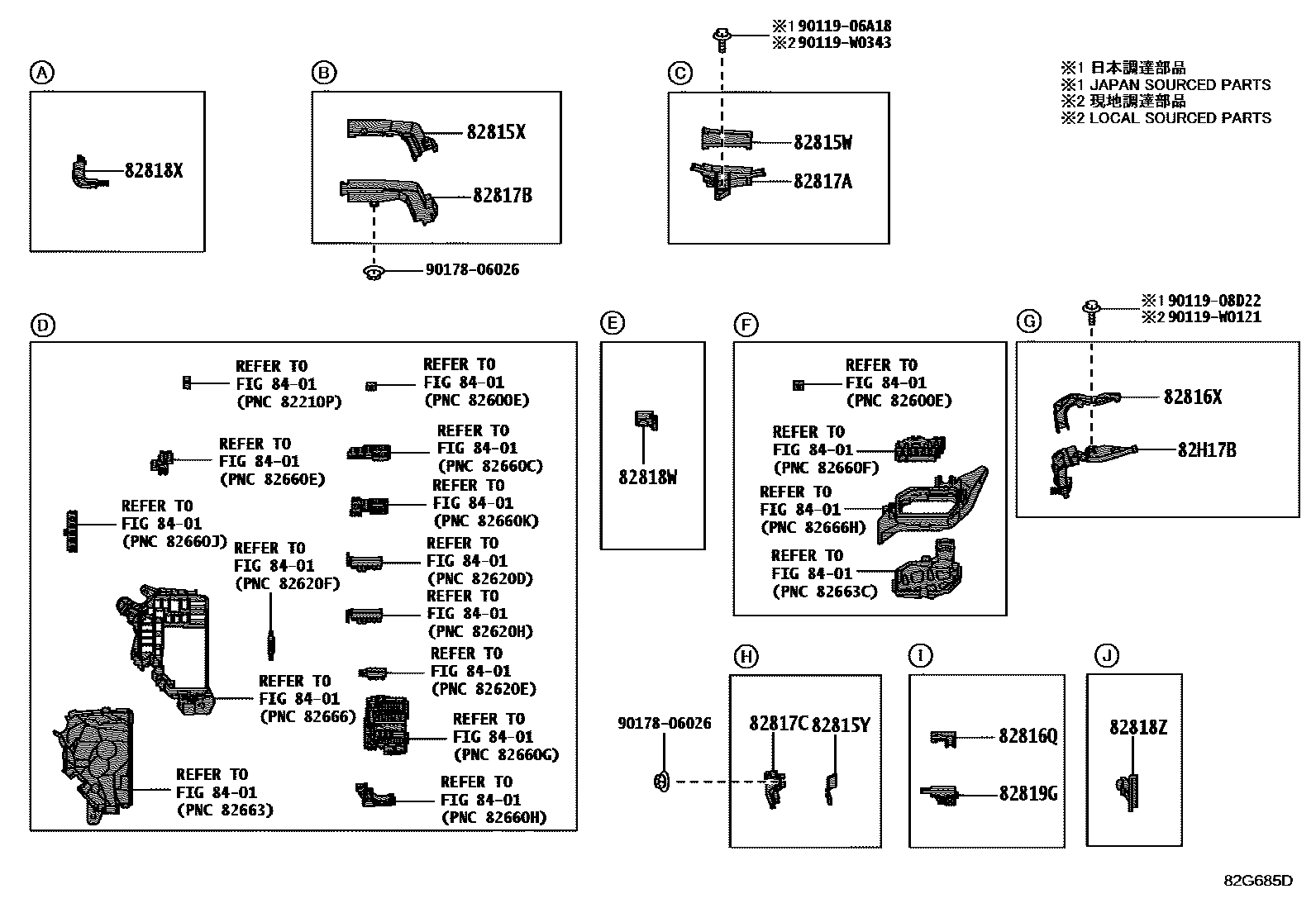

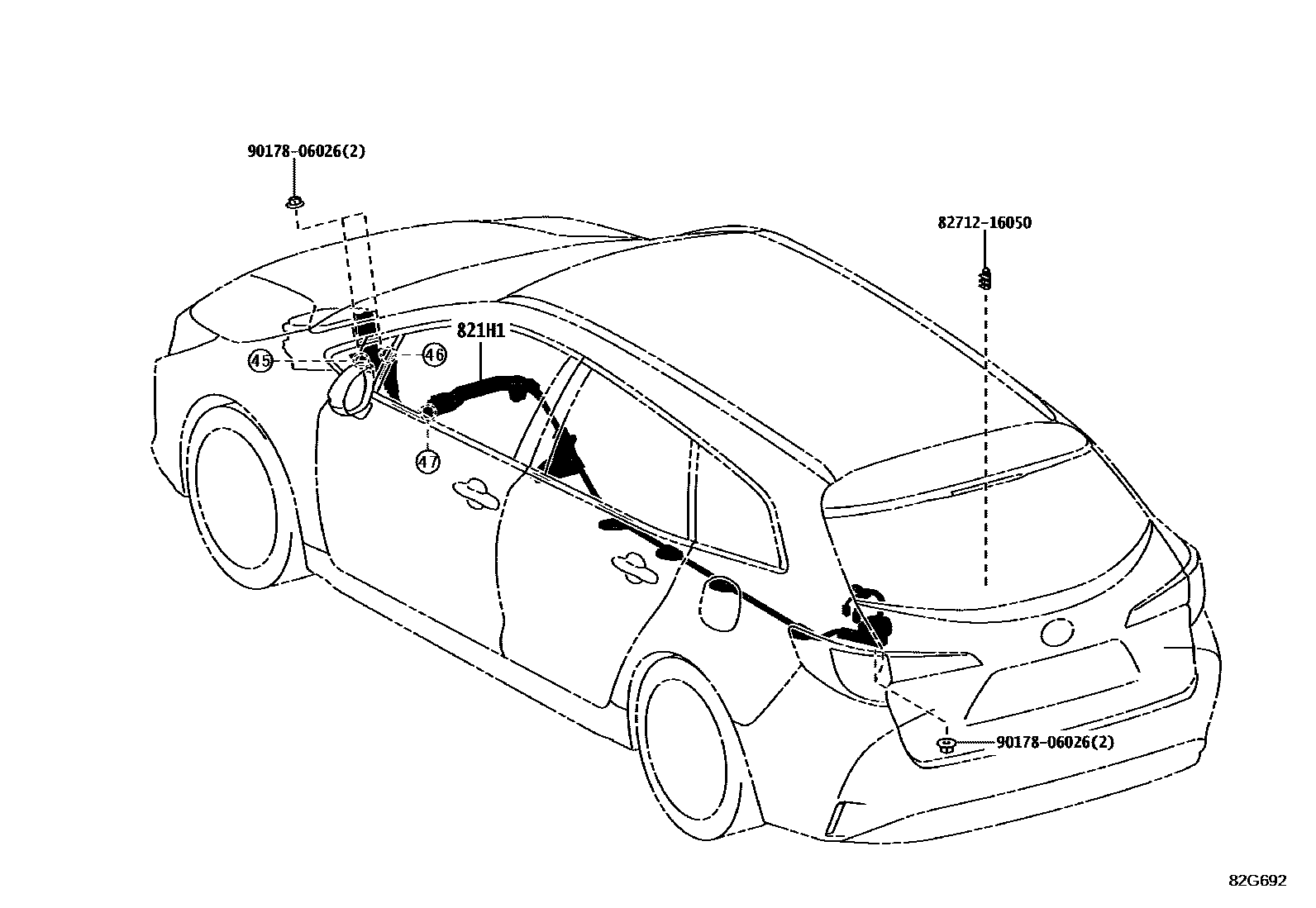

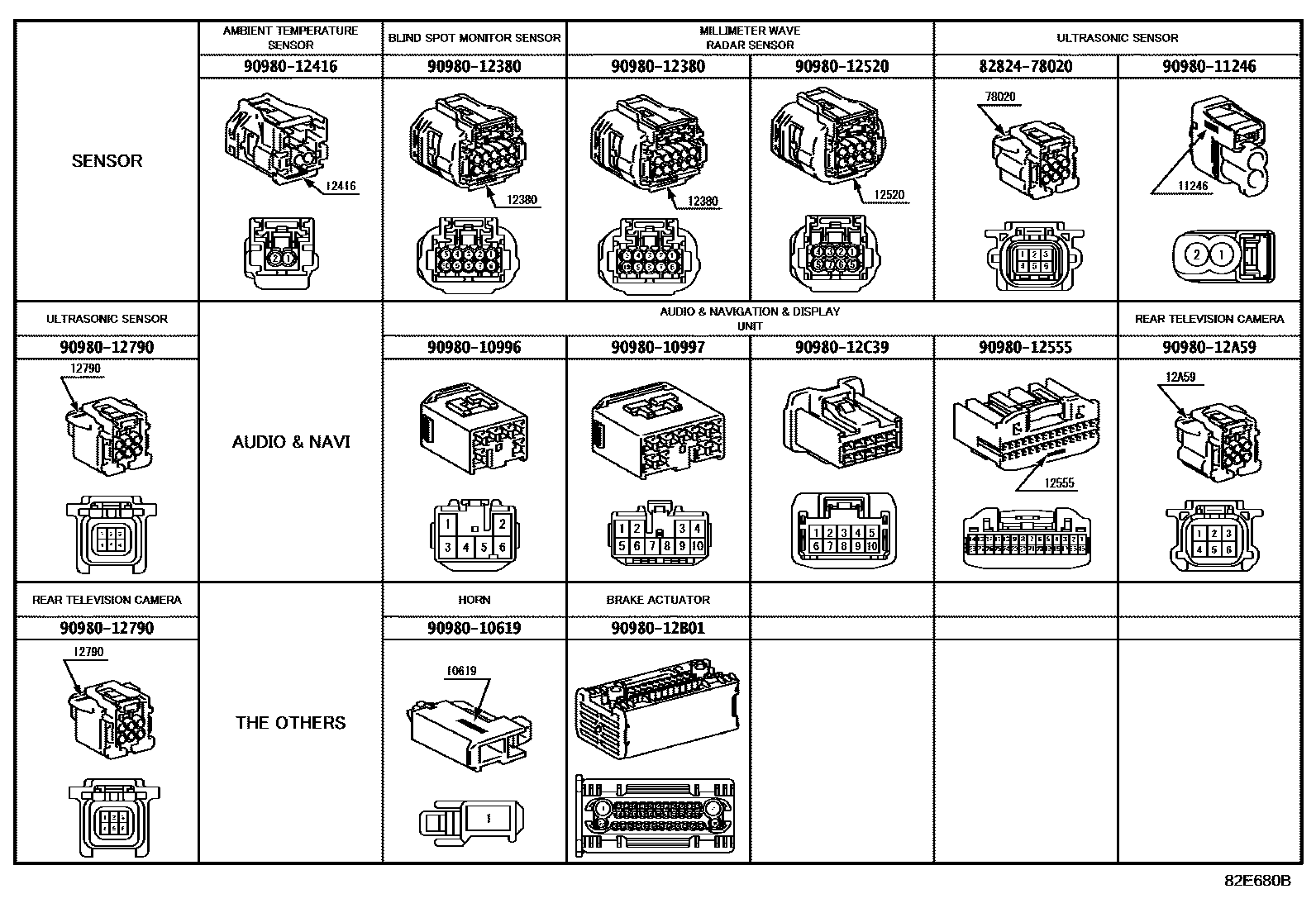

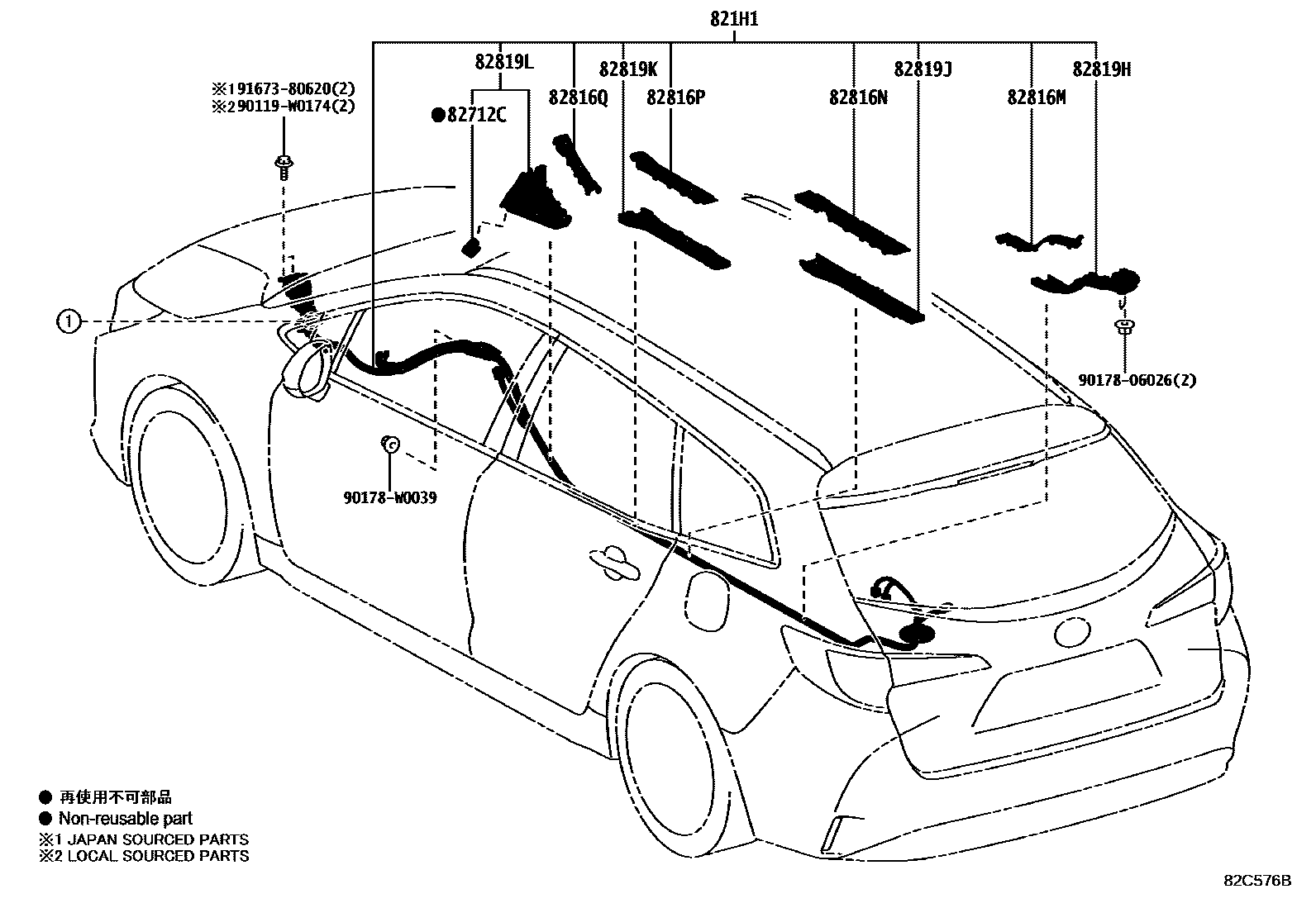

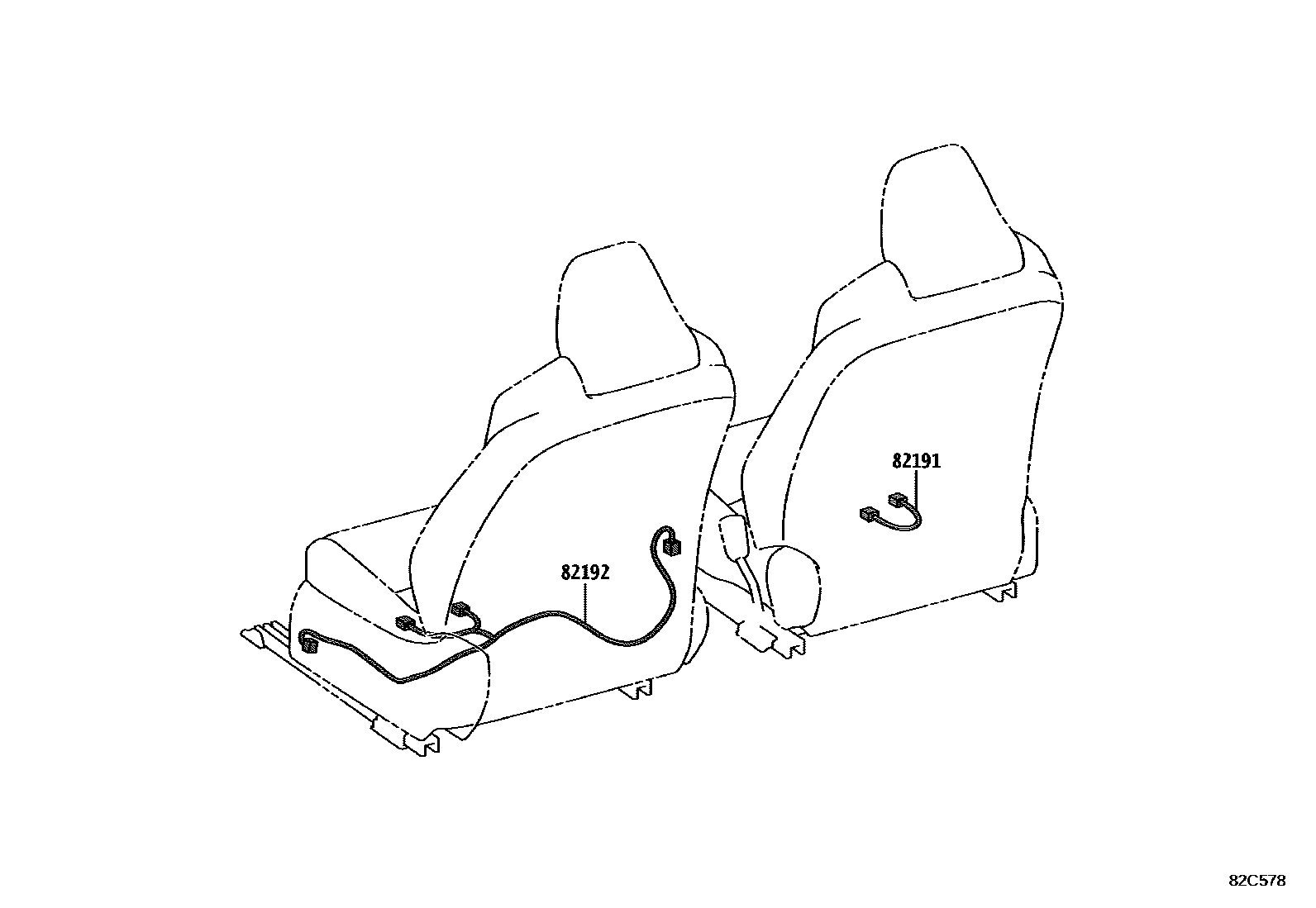

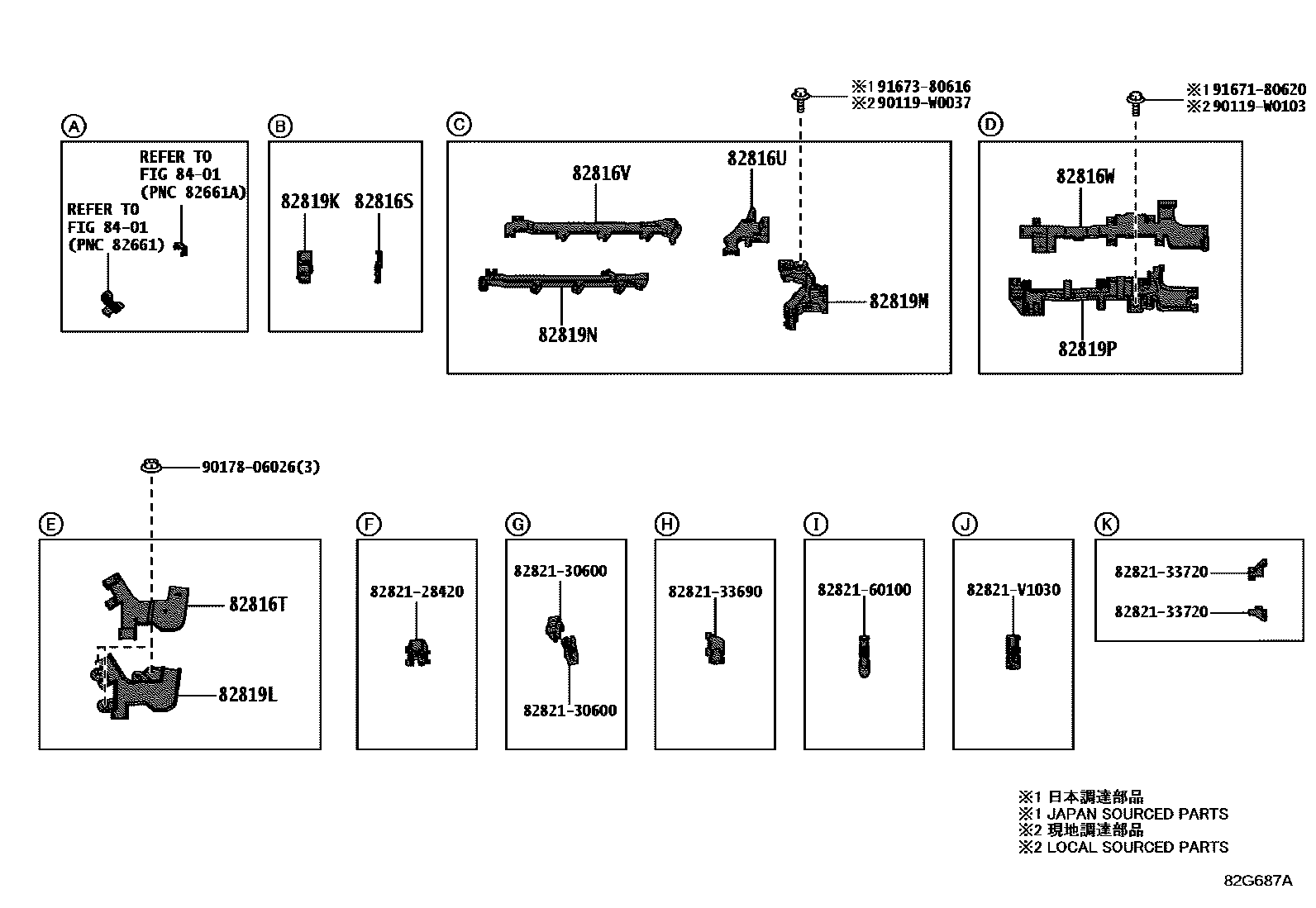

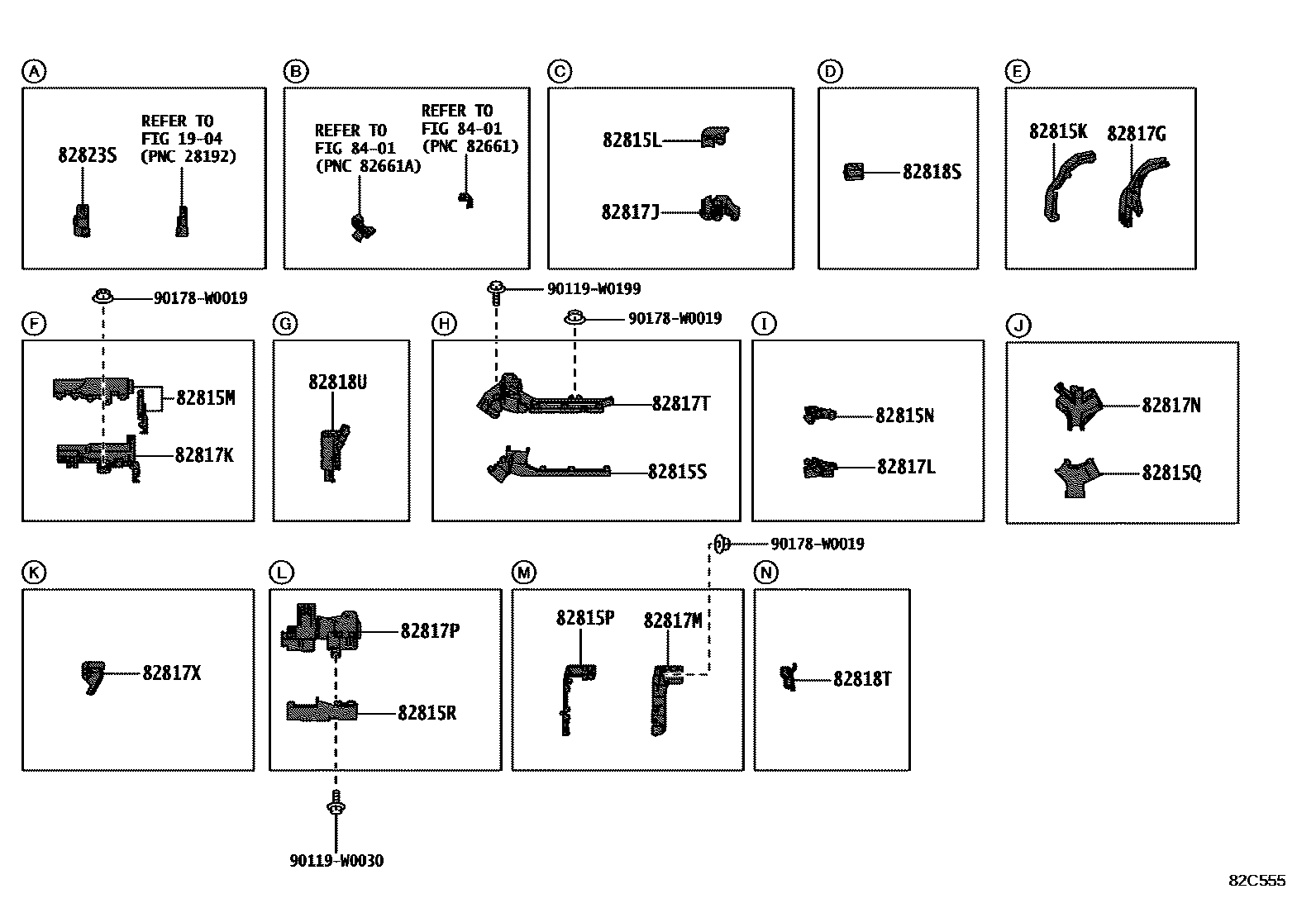

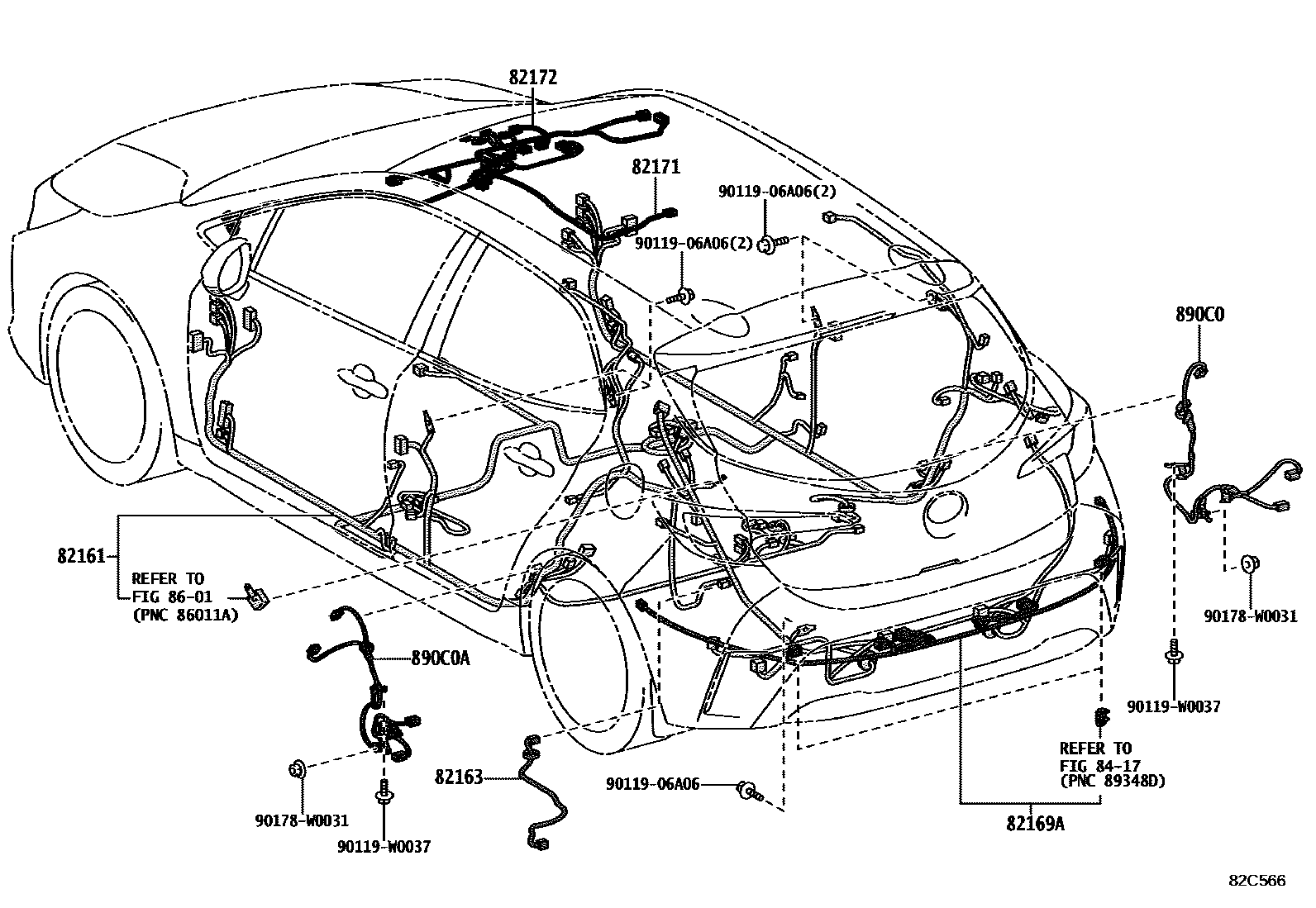

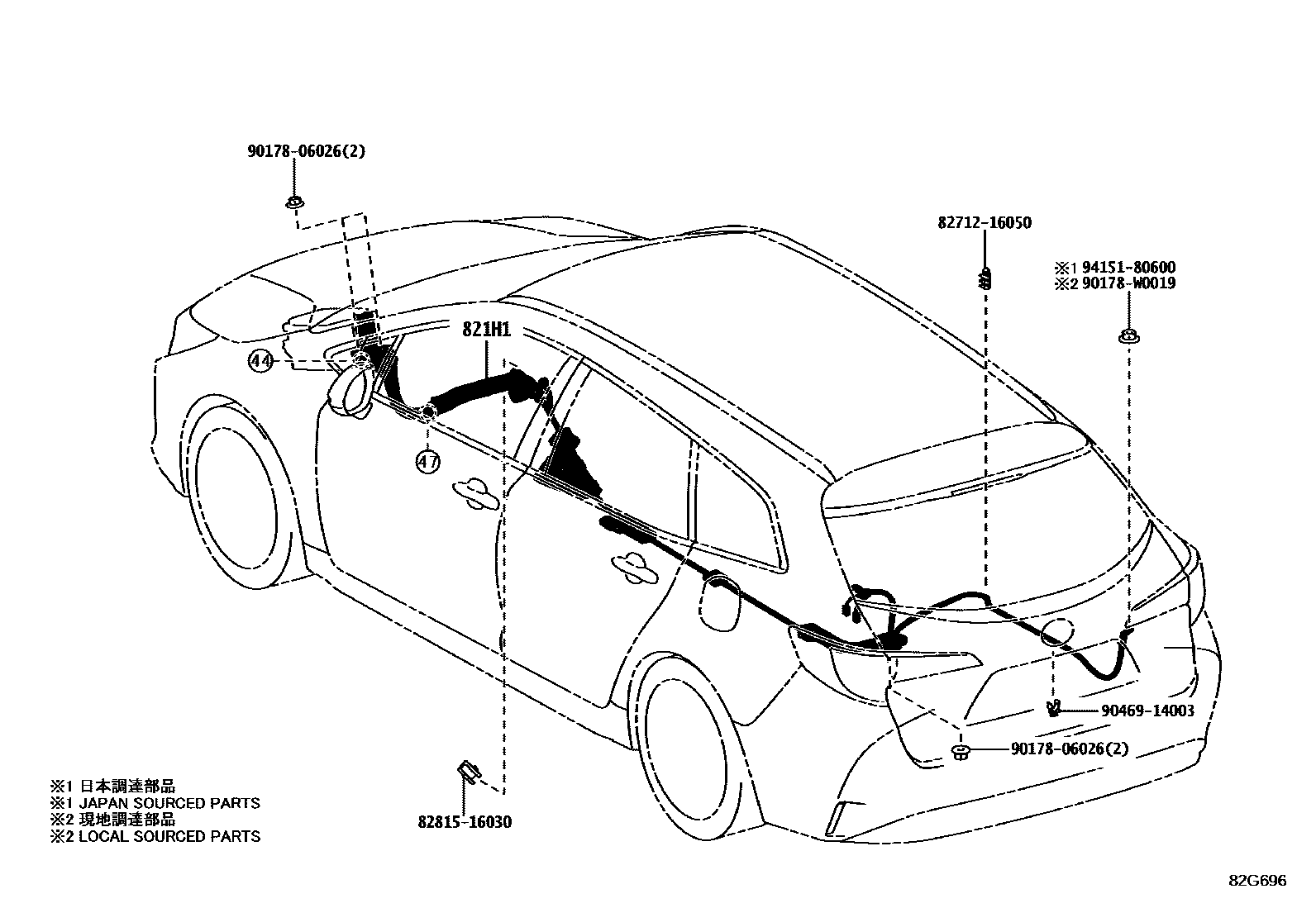

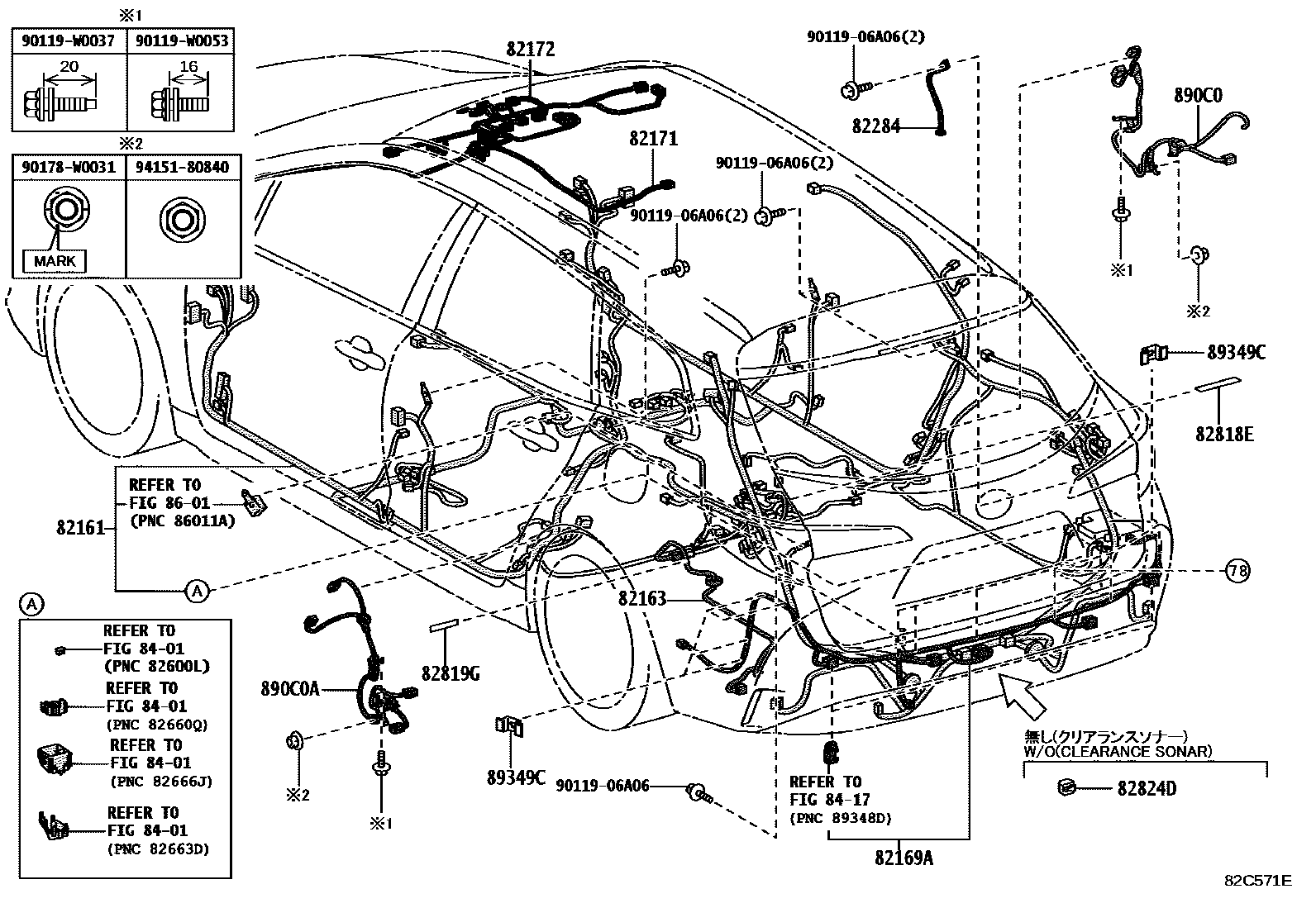

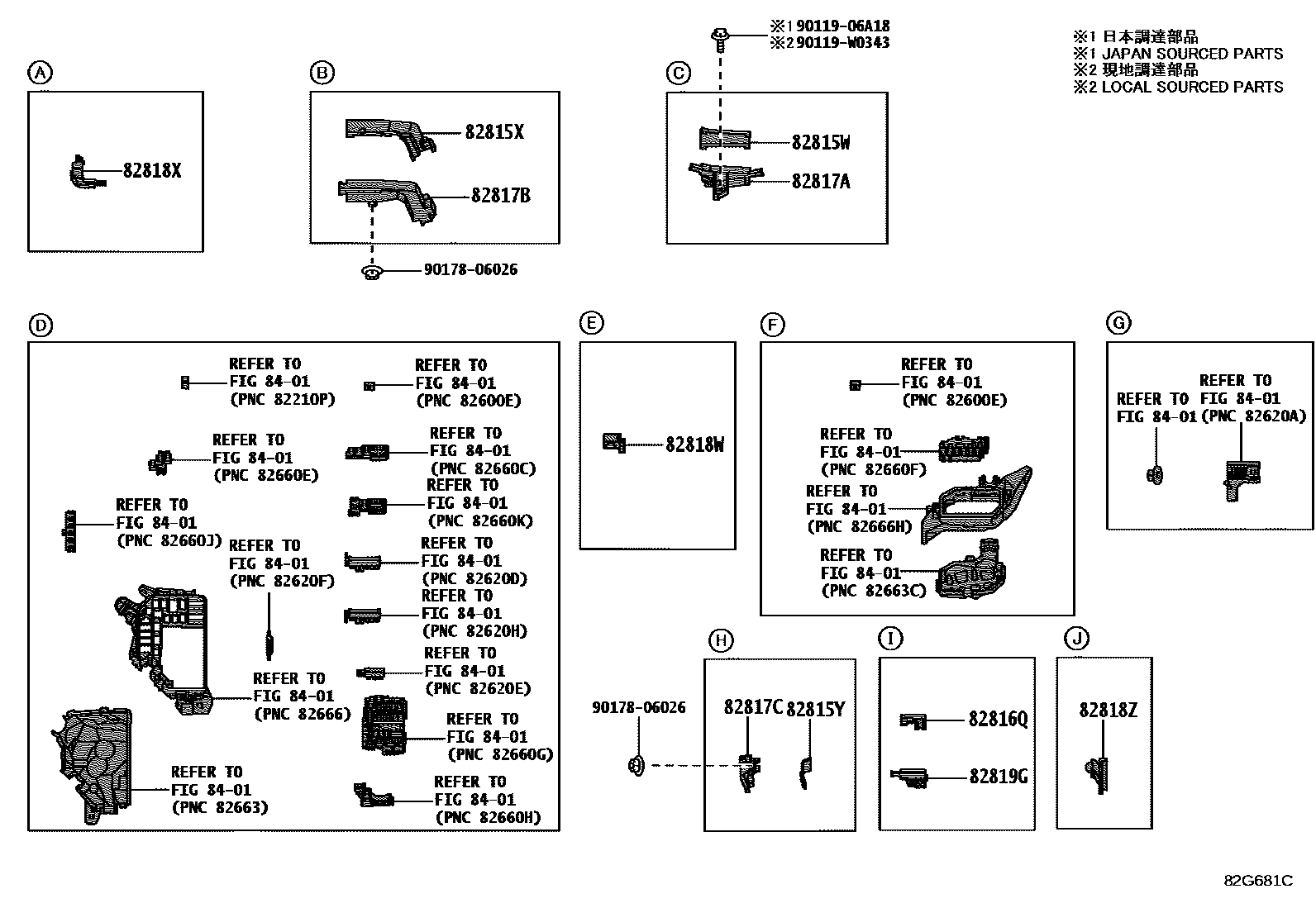

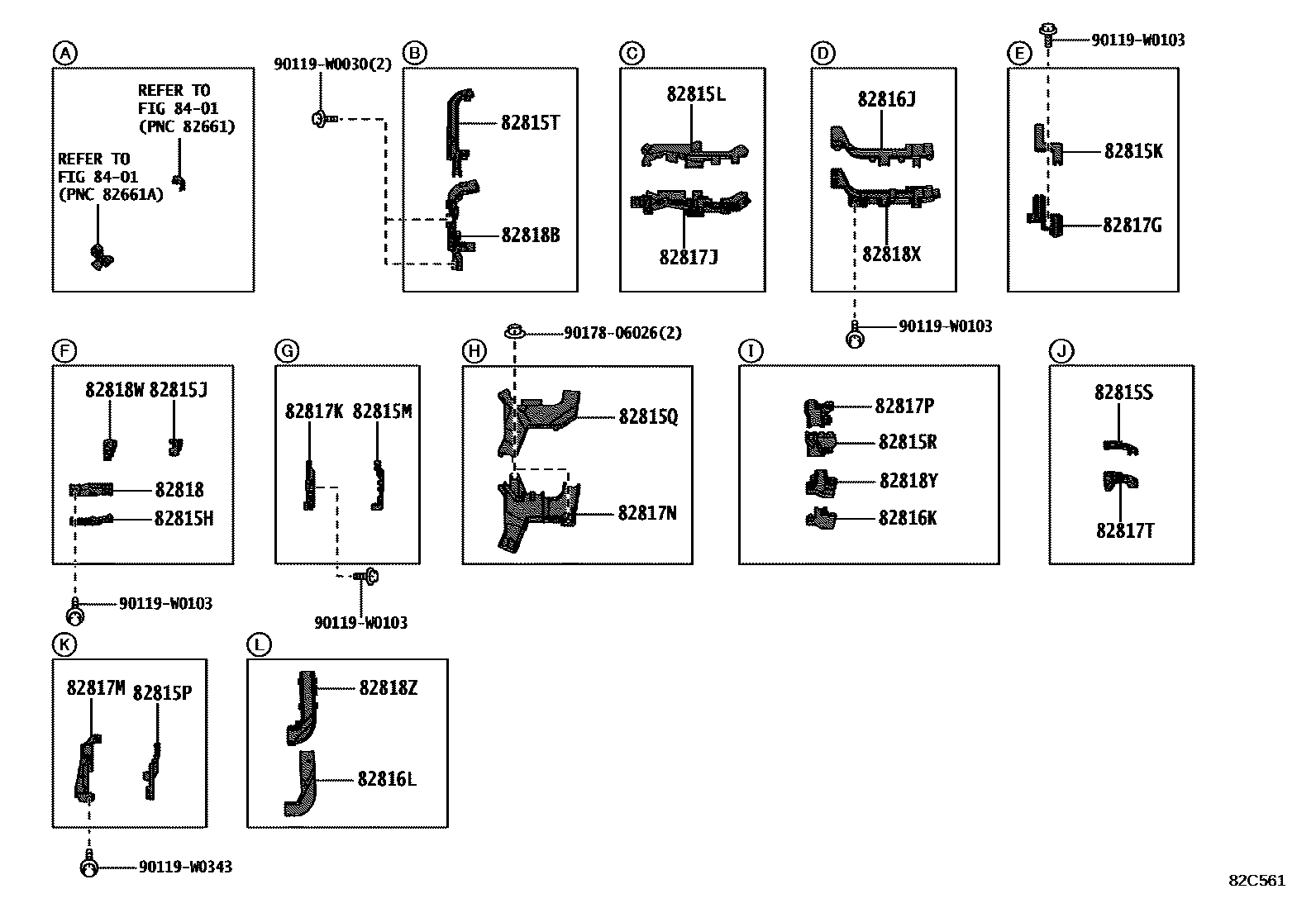

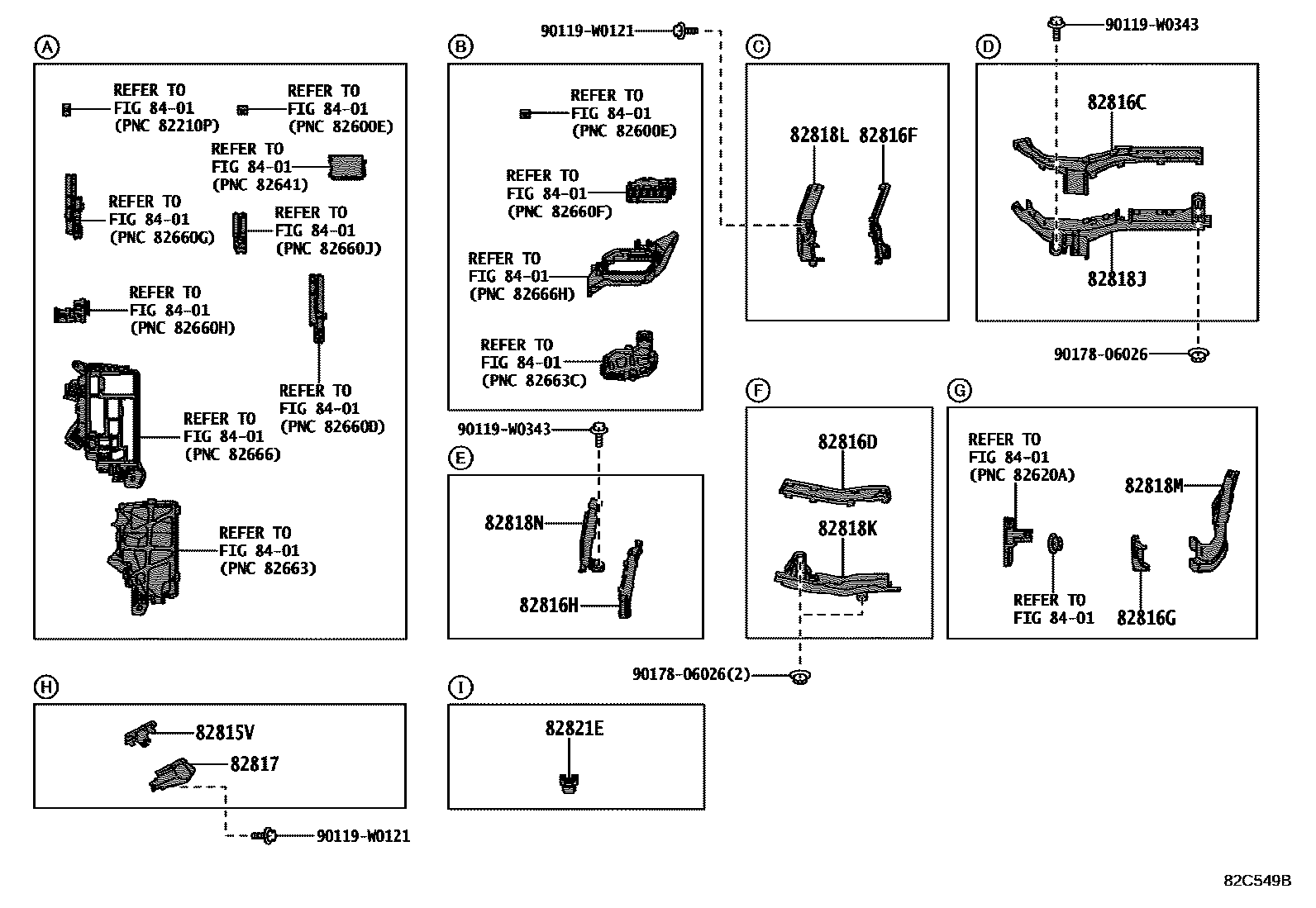

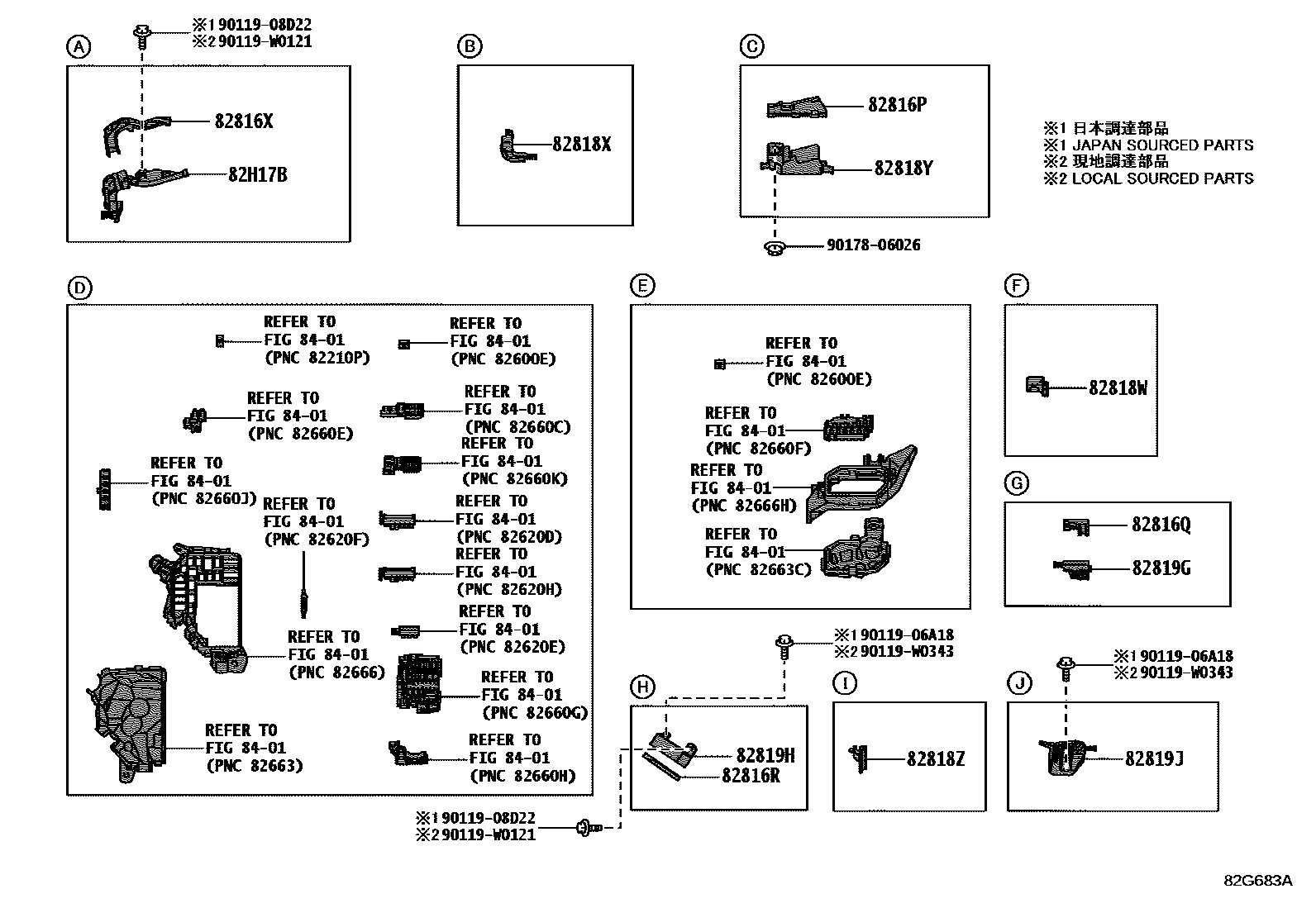

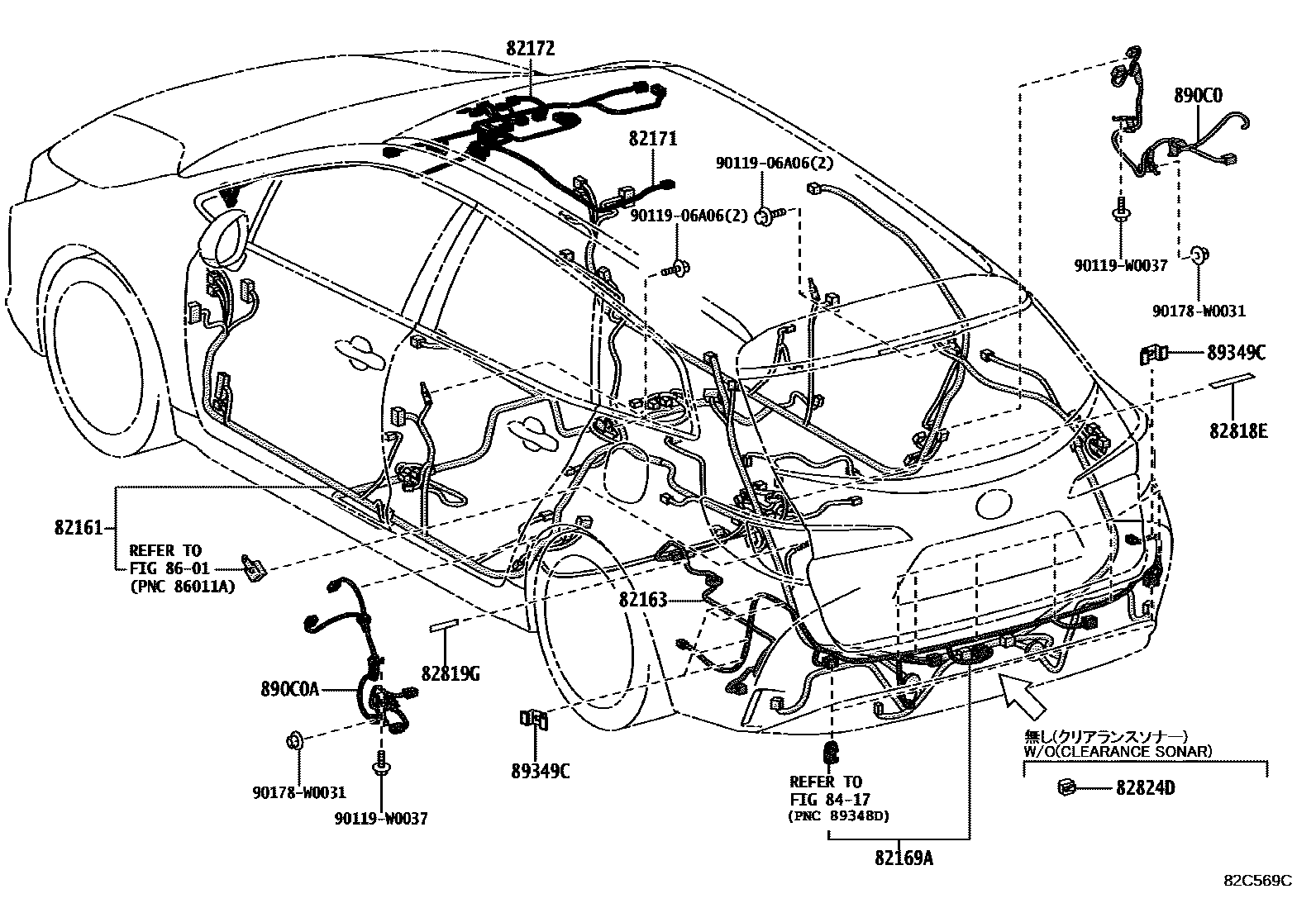

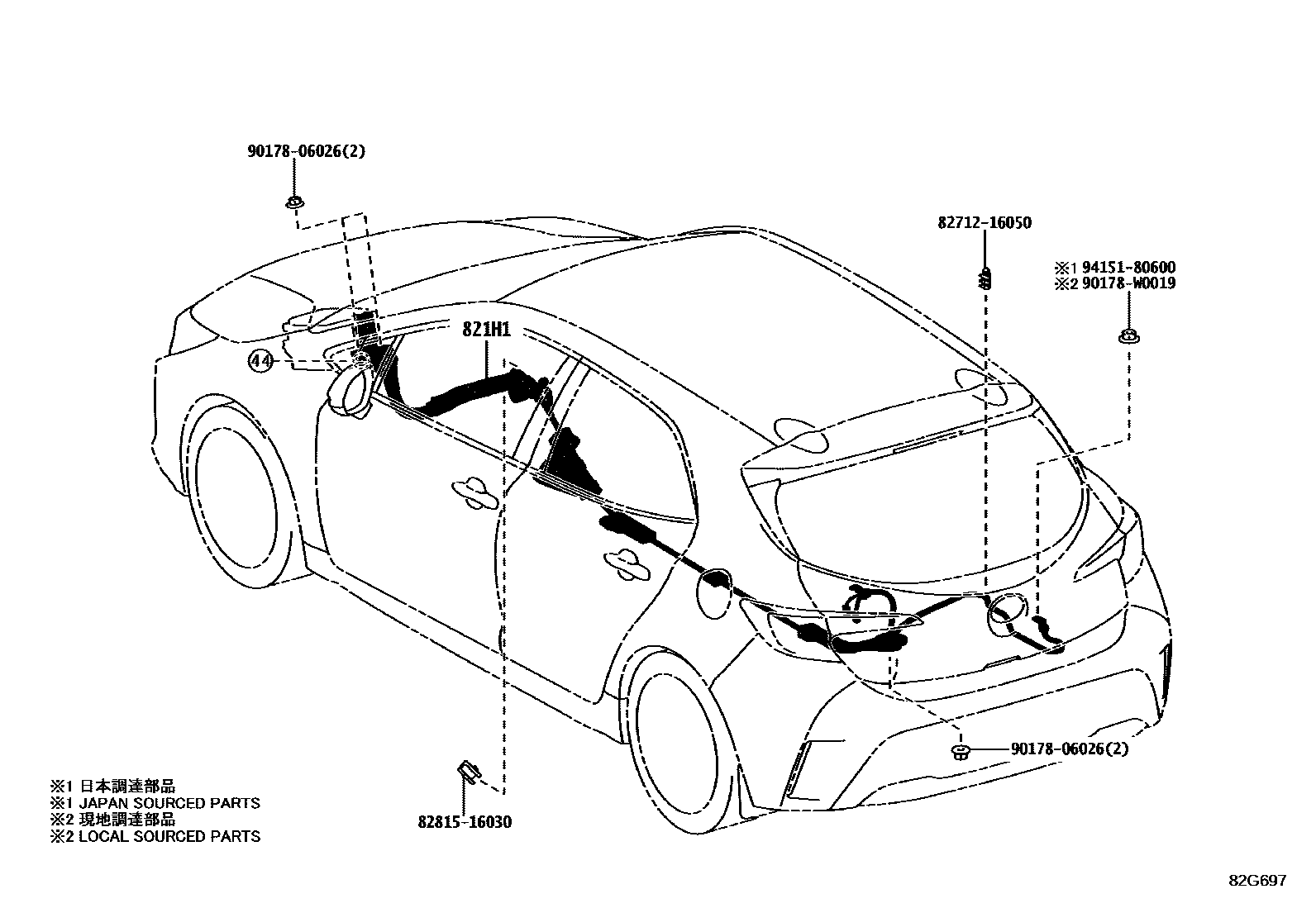

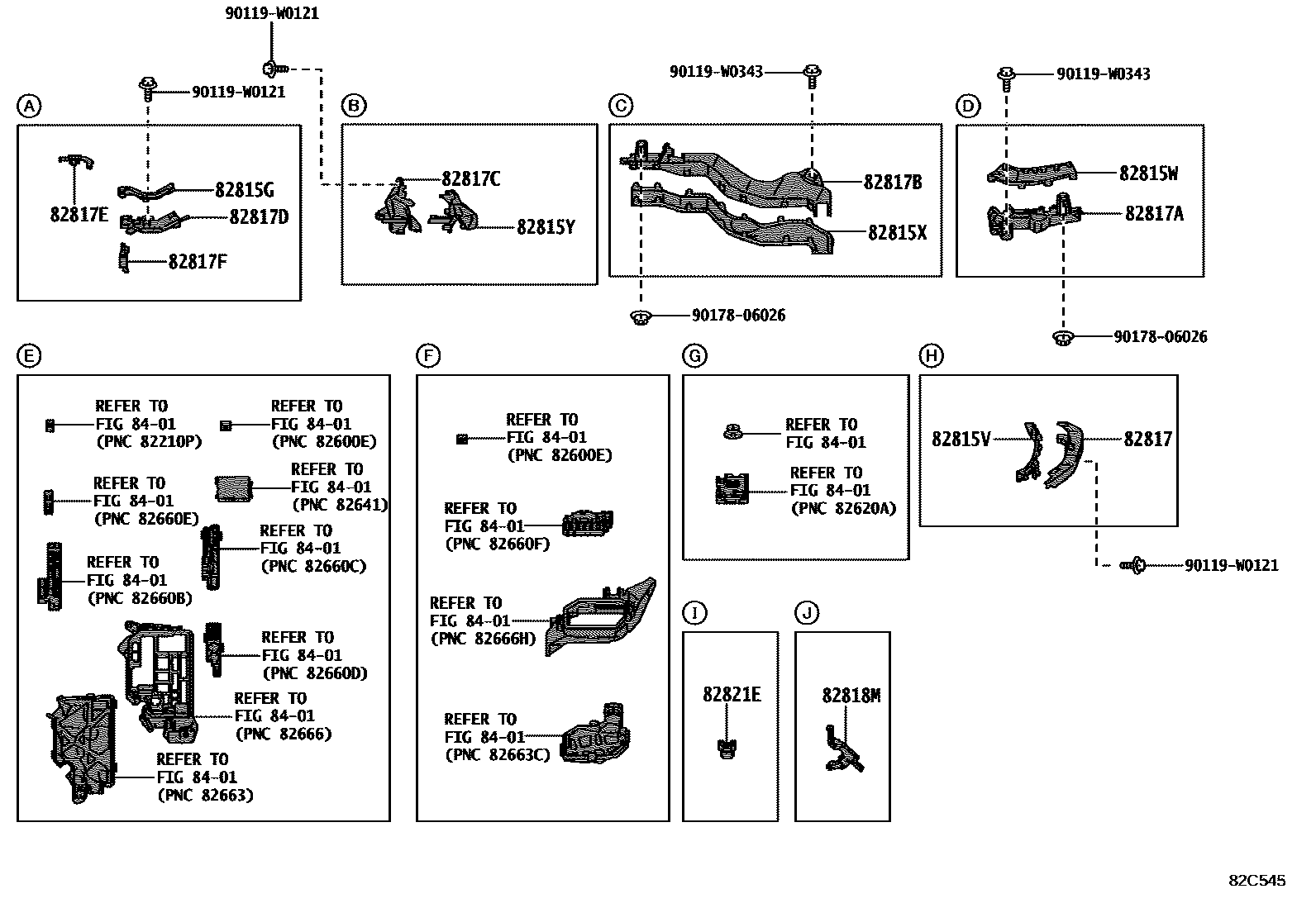

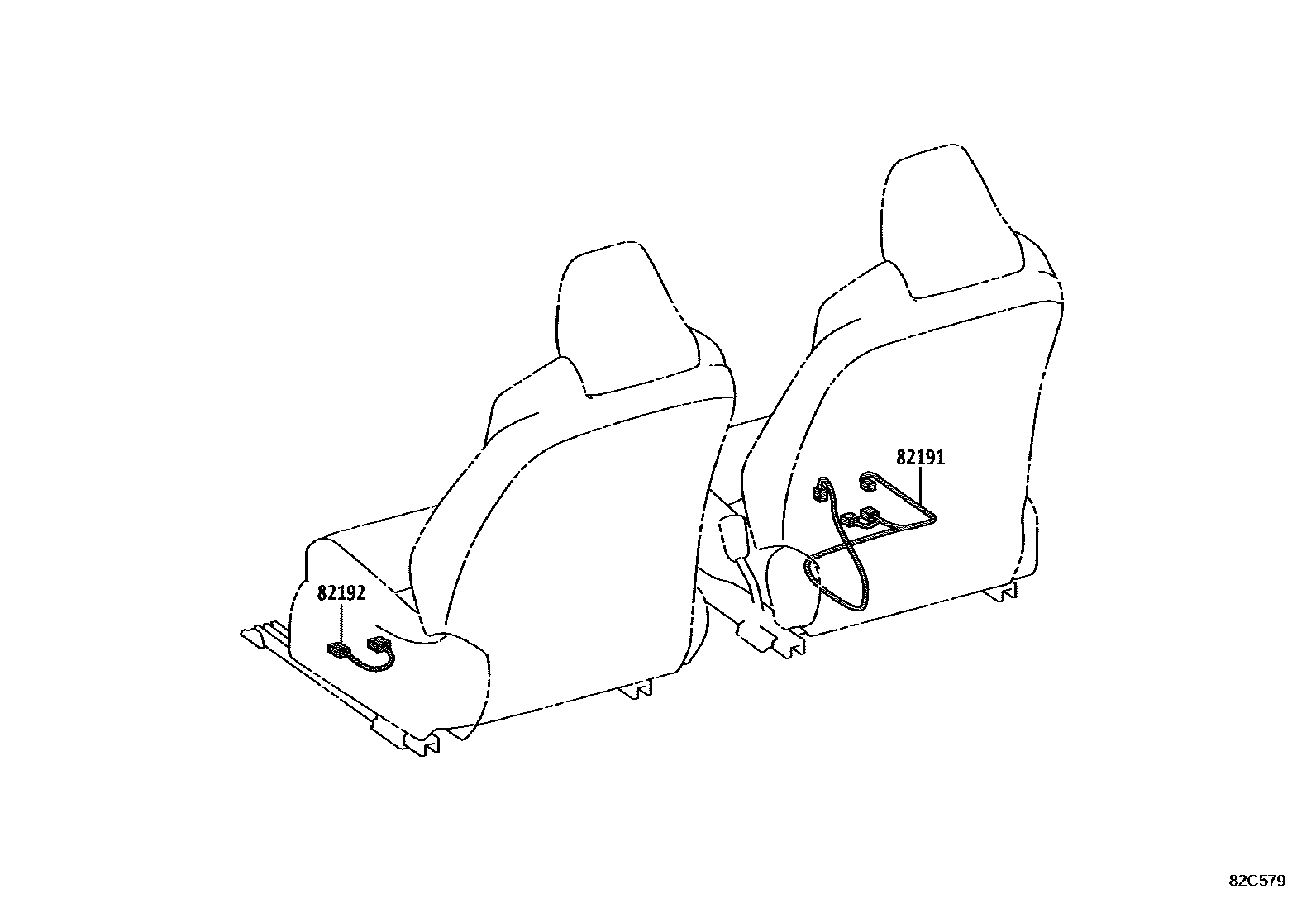

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 65 images and 17 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 16364A | Cooling fan harness | 16364-0Y020 |

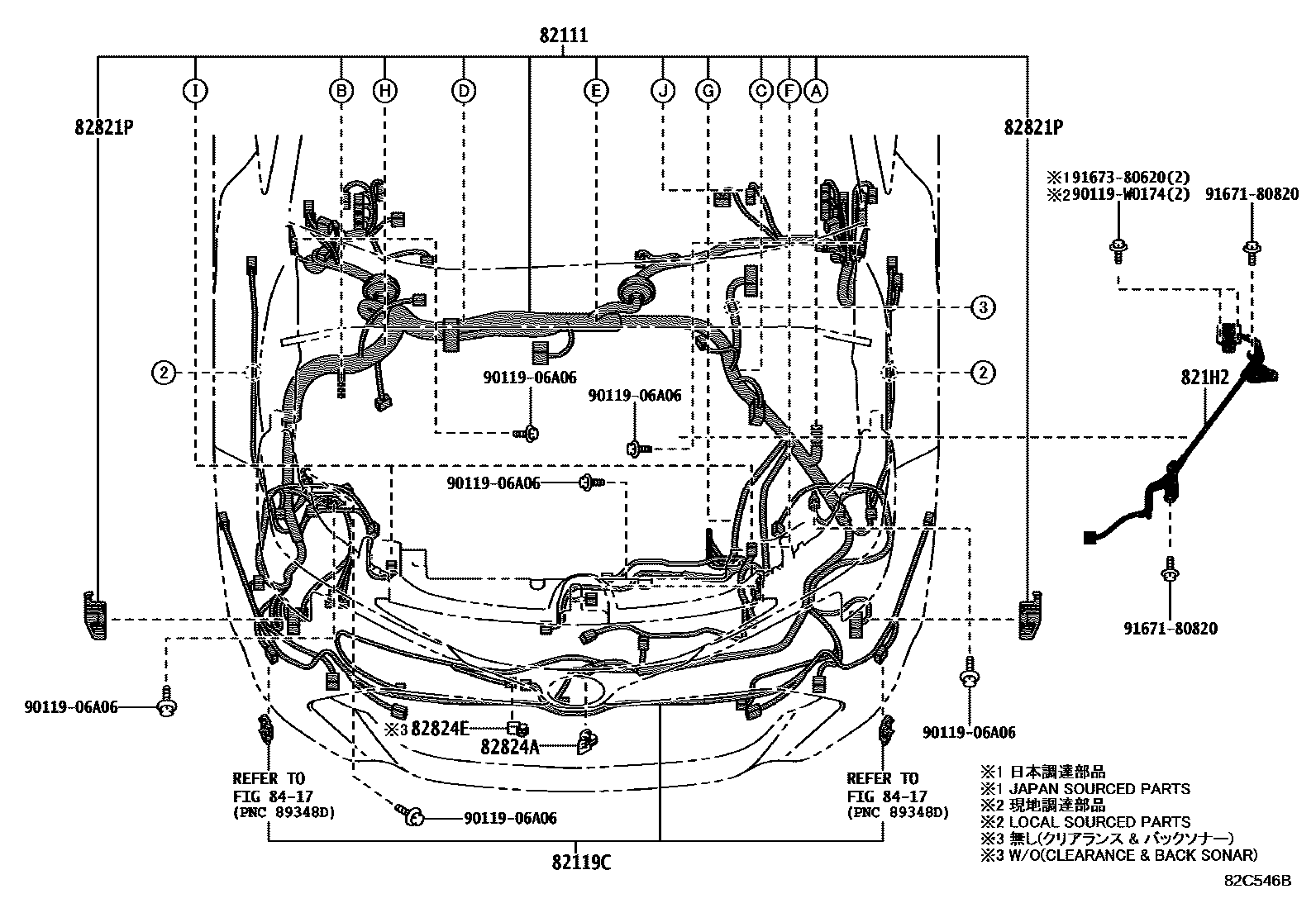

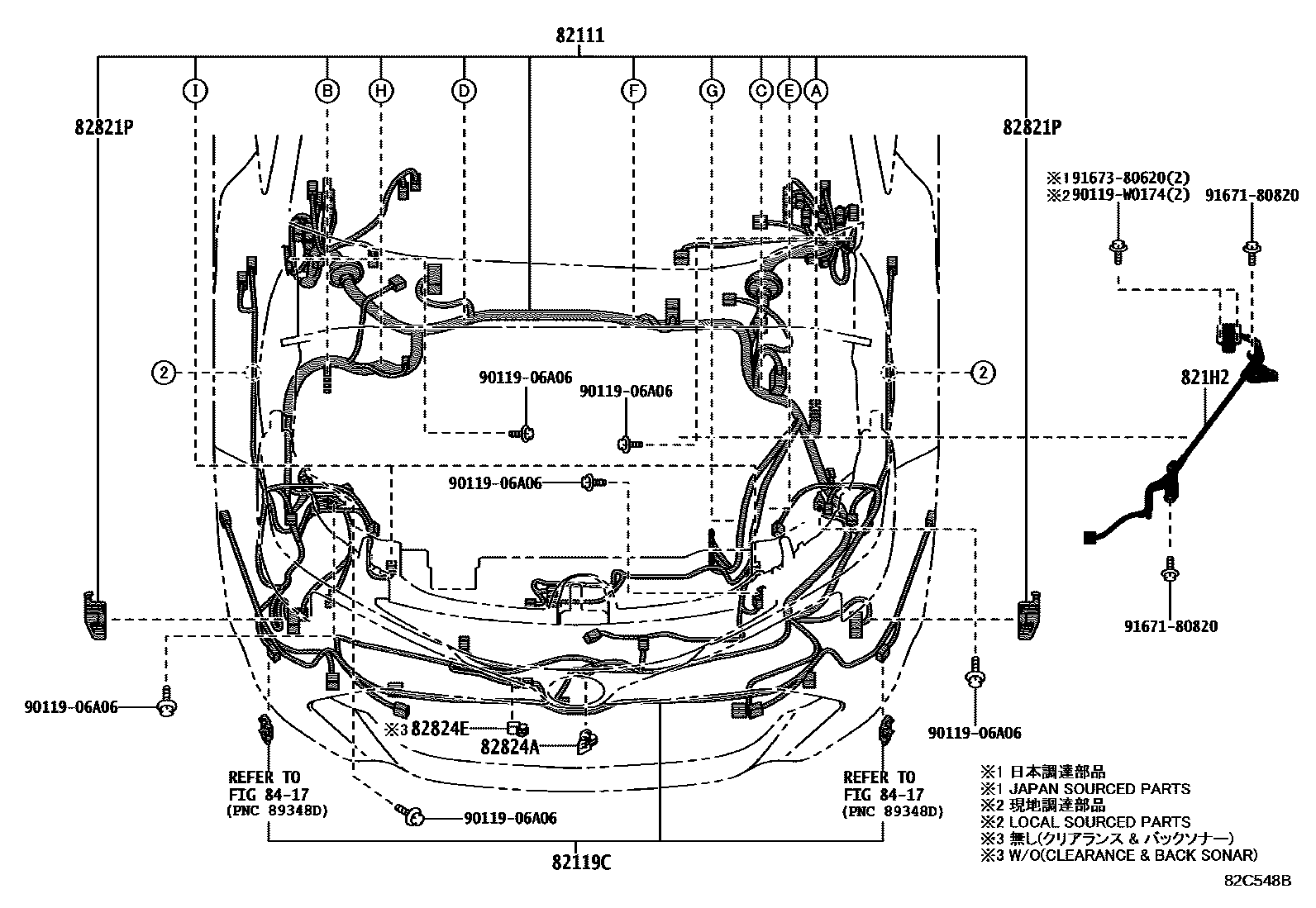

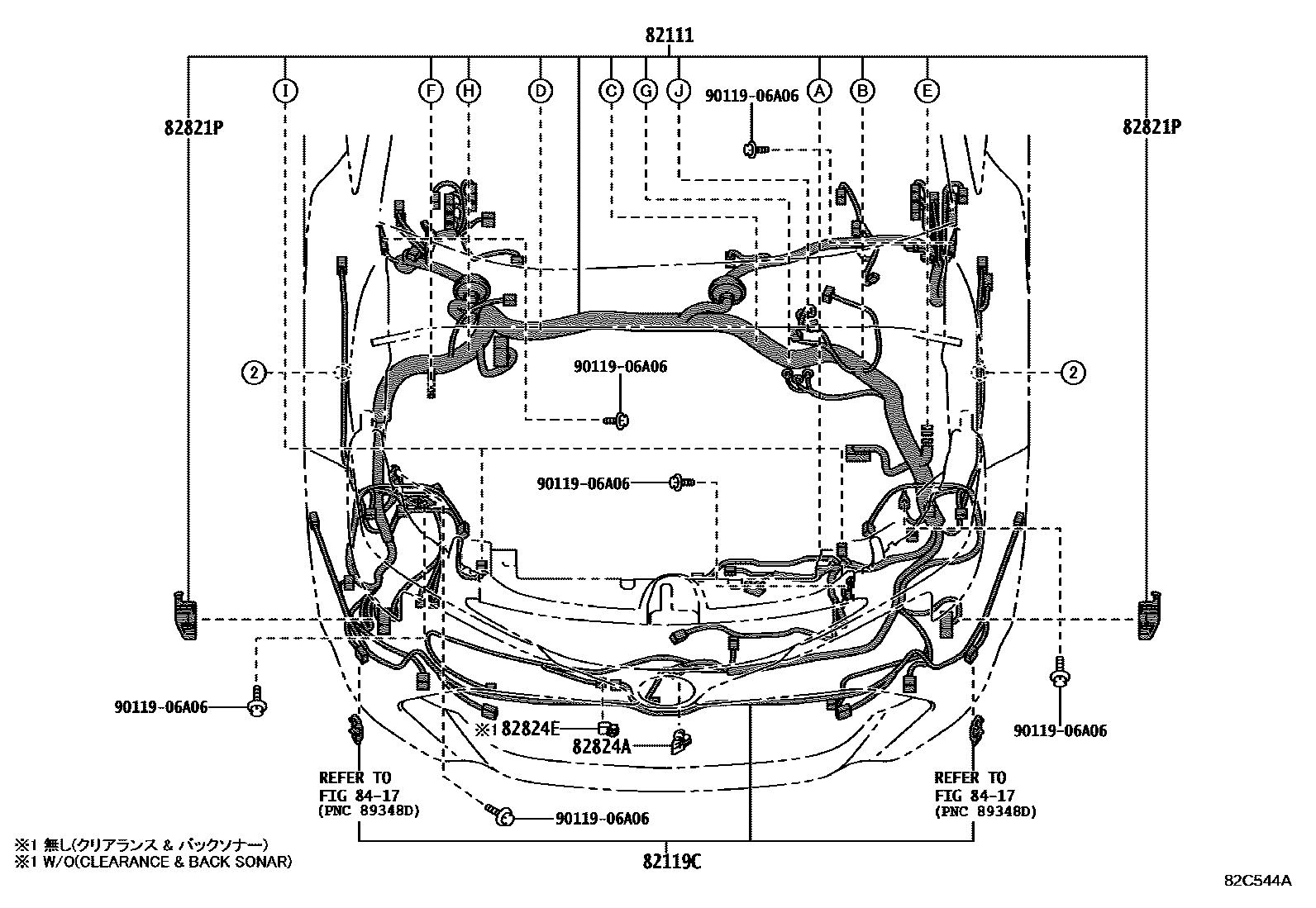

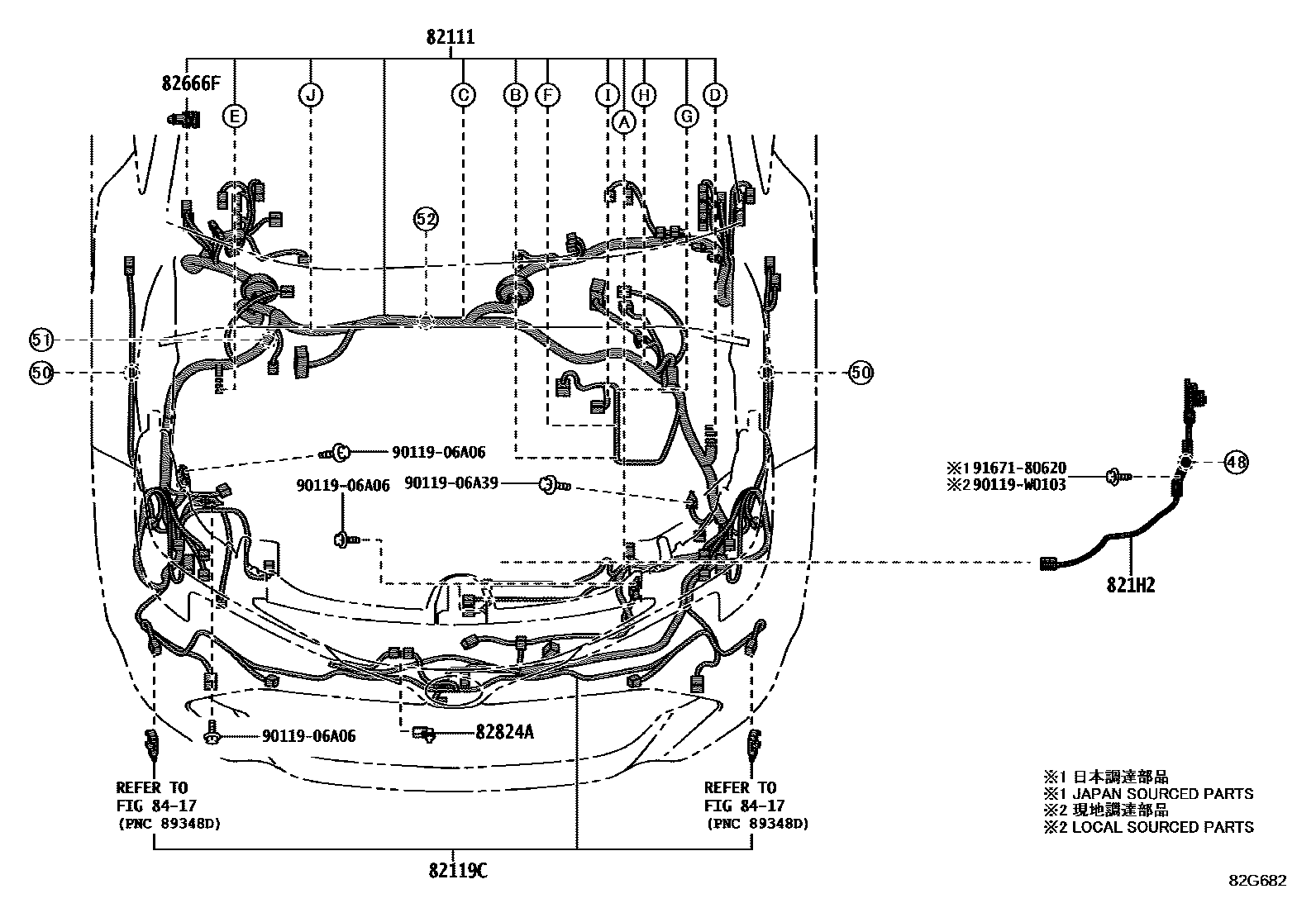

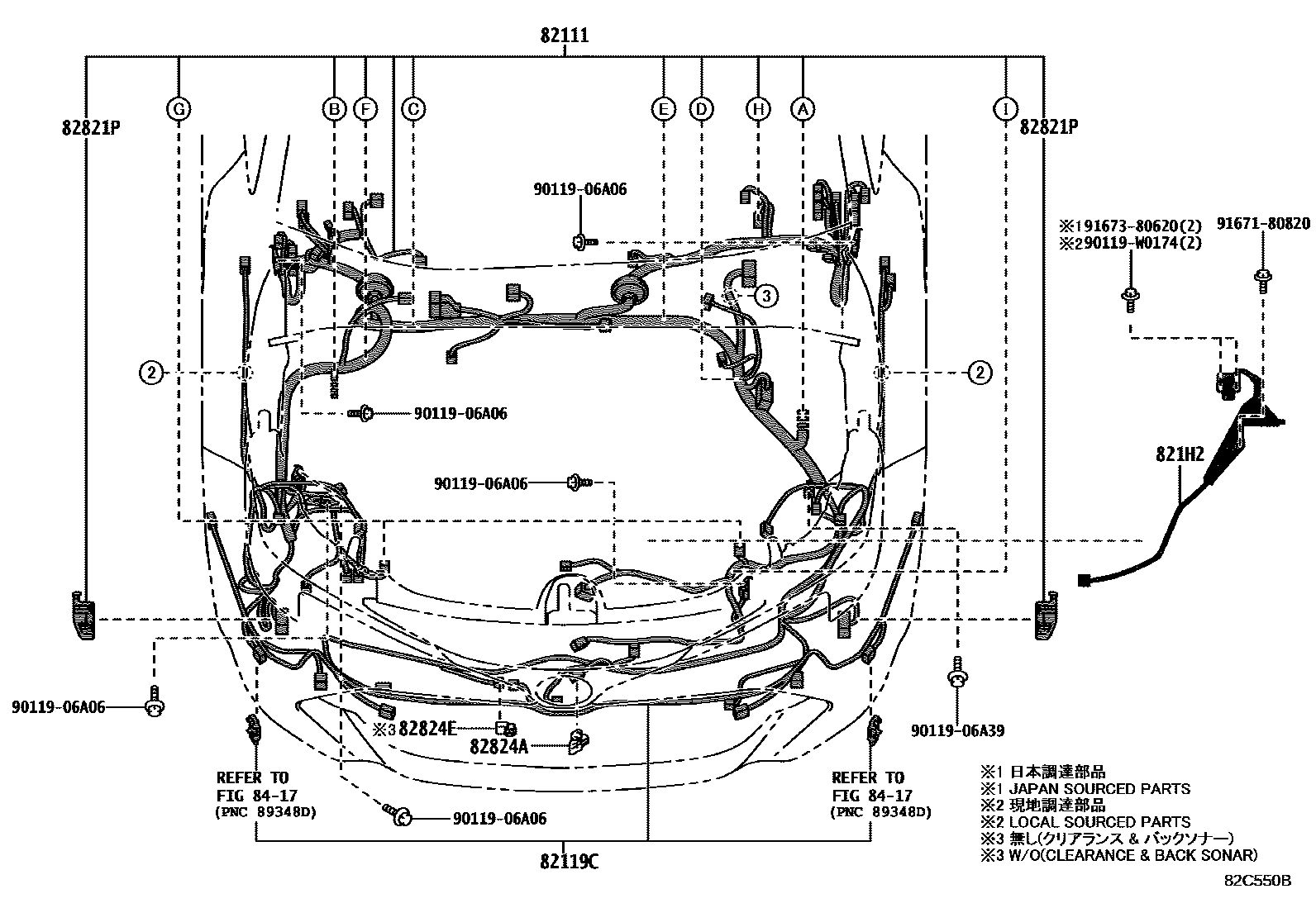

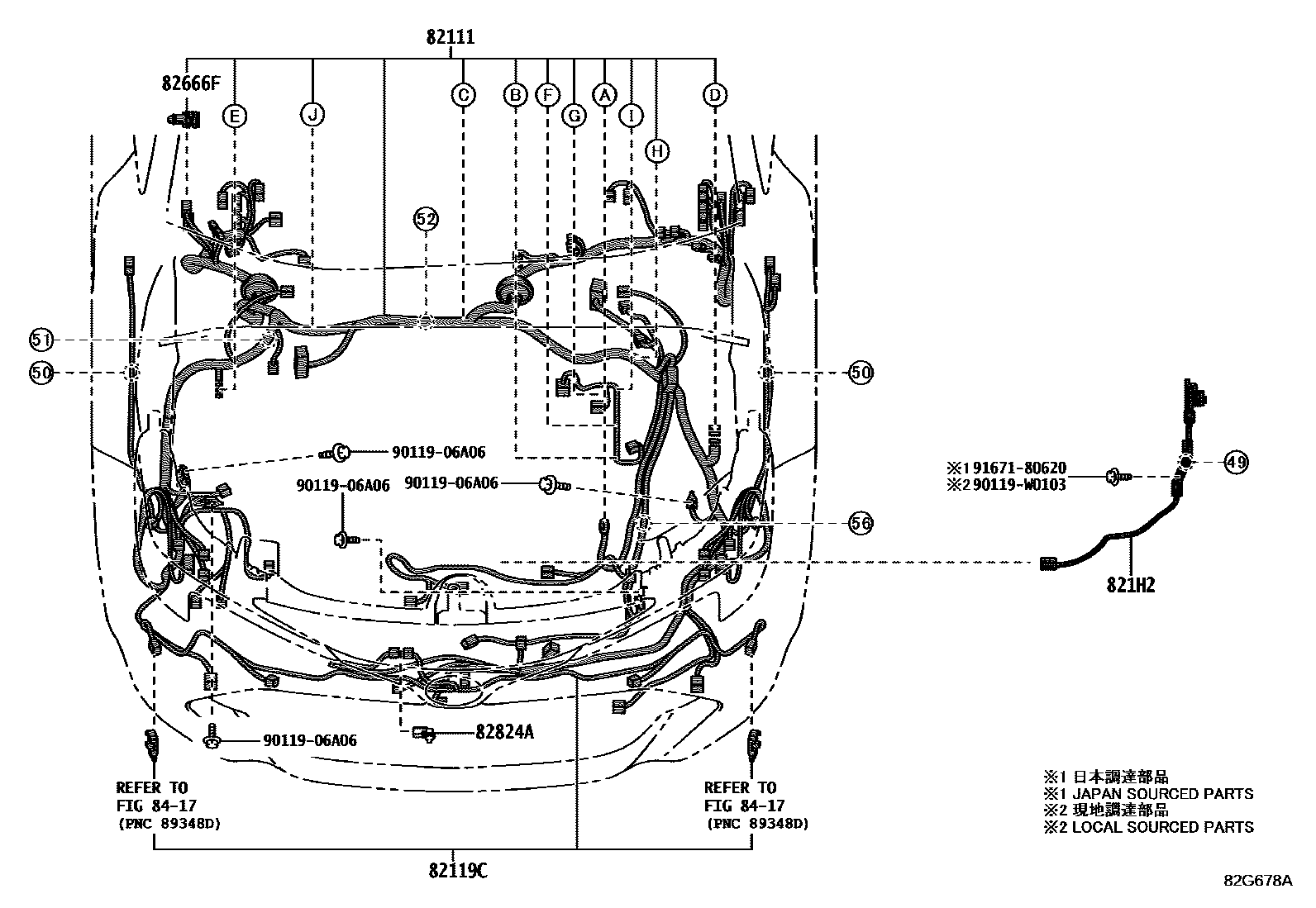

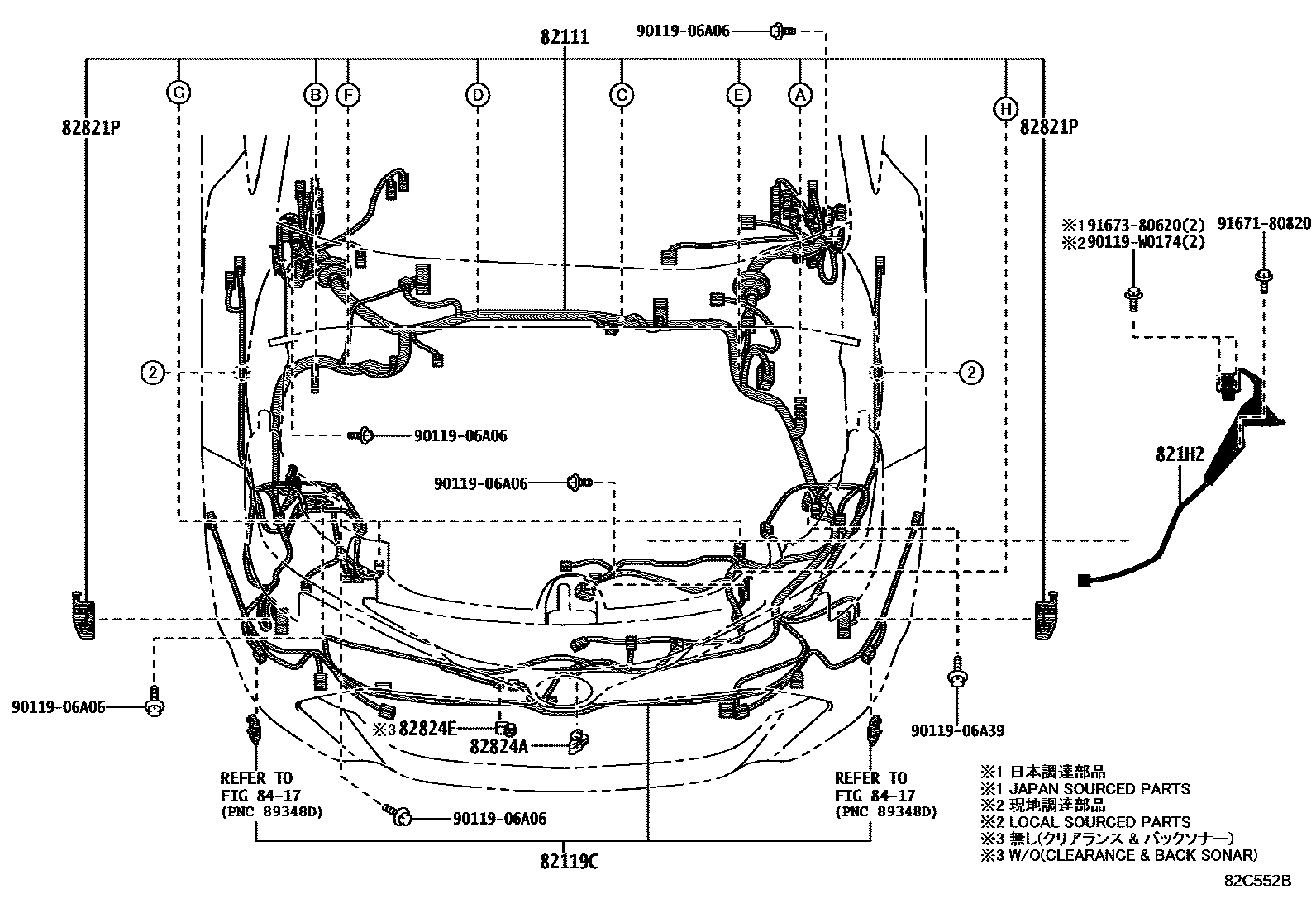

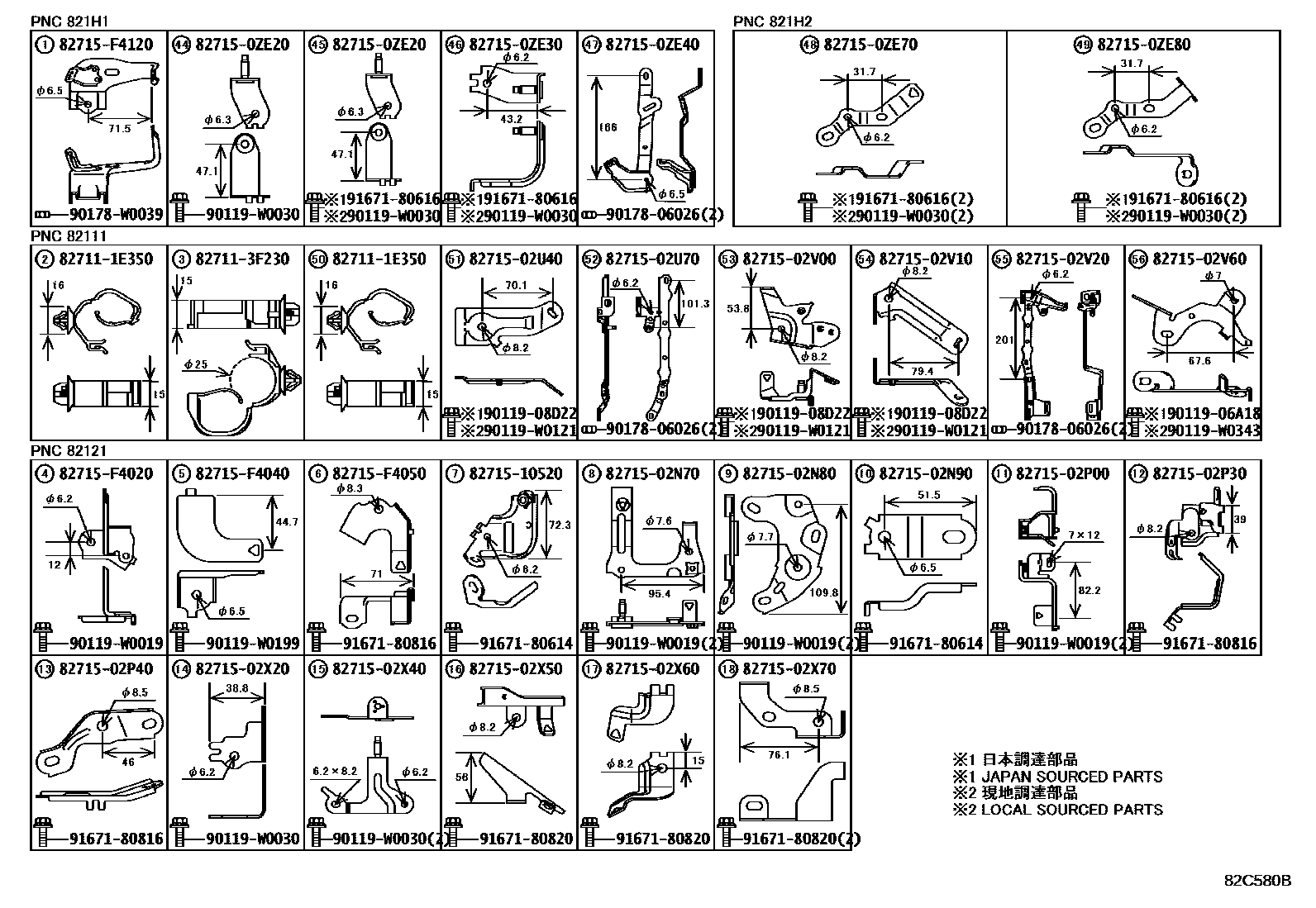

| 82111 | Engine room main wiring harness | 82111-F2800 · 82111-F2F10 · 82111-F2F11 · 82111-F2F20 · 82111-F2F21 · 82111-F2F50 · 82111-F2F51 · 82111-F2F60 · 82111-F2F61 · 82111-F2F90 · 82111-F2F91 · 82111-F2G00 · 82111-F2G01 · 82111-F2G30 · 82111-F2J50 · 82111-F2J51 · 82111-F2J52 · 82111-F2J60 · 82111-F2J61 · 82111-F2J62 · 82111-F2J90 · 82111-F2J91 · 82111-F2J92 · 82111-F2K00 · 82111-F2K01 · 82111-F2K02 · 82111-F2K10 · 82111-F2K11 · 82111-F2K20 · 82111-F2K21 · 82111-F2K30 · 82111-F2K31 · 82111-F2K40 · 82111-F2K41 · 82111-F2K50 · 82111-F2K51 · 82111-F2K60 · 82111-F2K61 · 82111-F2L10 · 82111-F2L11 · 82111-F2L12 · 82111-F2L20 · 82111-F2L21 · 82111-F2L22 · 82111-F2L30 · 82111-F2L31 · 82111-F2L32 · 82111-F2L40 · 82111-F2L41 · 82111-F2L42 · 82111-F2R20 · 82111-F2R21 · 82111-F2R40 · 82111-F2R41 · 82111-F2R42 · 82111-F2R50 · 82111-F2R51 · 82111-F2R70 · 82111-F2R71 · 82111-F2R90 · 82111-F2R91 · 82111-F2S20 · 82111-F2S21 · 82111-F2S22 · 82111-F2S40 · 82111-F2S41 · 82111-F2S42 · 82111-F2S50 · 82111-F2S51 · 82111-F2S52 · 82111-F2S60 · 82111-F2S61 · 82111-F2S62 · 82111-F2S90 · 82111-F2S91 · 82111-F2T00 · 82111-F2T01 · 82111-F2T02 · 82111-F2T10 · 82111-F2T11 · 82111-F2T20 · 82111-F2T21 · 82111-F2T30 · 82111-F2T40 · 82111-F2T41 · 82111-F2T42 · 82111-F2T50 · 82111-F2T51 · 82111-F2T52 · 82111-F2T60 · 82111-F2T61 · 82111-F2T62 · 82111-F2T70 · 82111-F2T71 · 82111-F2T72 · 82115-F2760 · 82115-F2761 · 82115-F2762 · 82115-F2770 · 82115-F2771 · 82115-F2772 · 82115-F2780 · 82115-F2781 · 82115-F2782 · 82115-F2790 · 82115-F2791 · 82115-F2792 · 82115-F2800 · 82115-F2801 · 82115-F2802 · 82115-F2810 · 82115-F2811 · 82115-F2812 · 82115-F2820 · 82115-F2821 · 82115-F2822 · 82115-F2830 · 82115-F2831 · 82115-F2832 · 82115-F2A30 · 82115-F2A31 · 82115-F2D30 · 82115-F2D31 · 82115-F2D32 · 82115-F2D40 · 82115-F2D41 · 82115-F2D42 · 82115-F2D50 · 82115-F2D51 · 82115-F2D52 · 82115-F2D60 · 82115-F2D61 · 82115-F2D62 · 82115-F2D70 · 82115-F2D71 · 82115-F2D72 · 82115-F2D80 · 82115-F2D81 · 82115-F2D82 · 82115-F2D90 · 82115-F2D91 · 82115-F2D92 · 82115-F2E00 · 82115-F2E01 · 82115-F2E02 · 82115-F2E10 · 82115-F2E11 · 82115-F2E12 · 82115-F2E20 · 82115-F2E21 · 82115-F2E22 · 82115-F2K60 · 82115-F2K70 · 82115-F2K90 · 82115-F2L00 · 82115-F2L20 · 82115-F2L21 · 82115-F2L30 · 82115-F2L31 · 82115-F2L40 · 82115-F2L41 · 82115-F2L42 · 82115-F2L50 · 82115-F2L51 · 82115-F2L70 · 82115-F2L71 · 82115-F2L72 · 82115-F2R00 · 82115-F2R10 · 82115-F2R20 · 82115-F2R60 · 82115-F2R70 · 82115-F2R80 · 82115-F2R90 · 82115-F2R91 · 82115-F2S00 · 82115-F2S10 · 82115-F2S20 · 82115-F2S30 · 82115-F2S40 · 82115-F2S80 · 82115-F2S90 · 82115-F2T00 |
| 82119C | FIL, COMPARTIMENT MOTEUR, NO.5 | 82119-02050 · 82119-02051 · 82119-02130 · 82119-02131 · 82119-02190 |

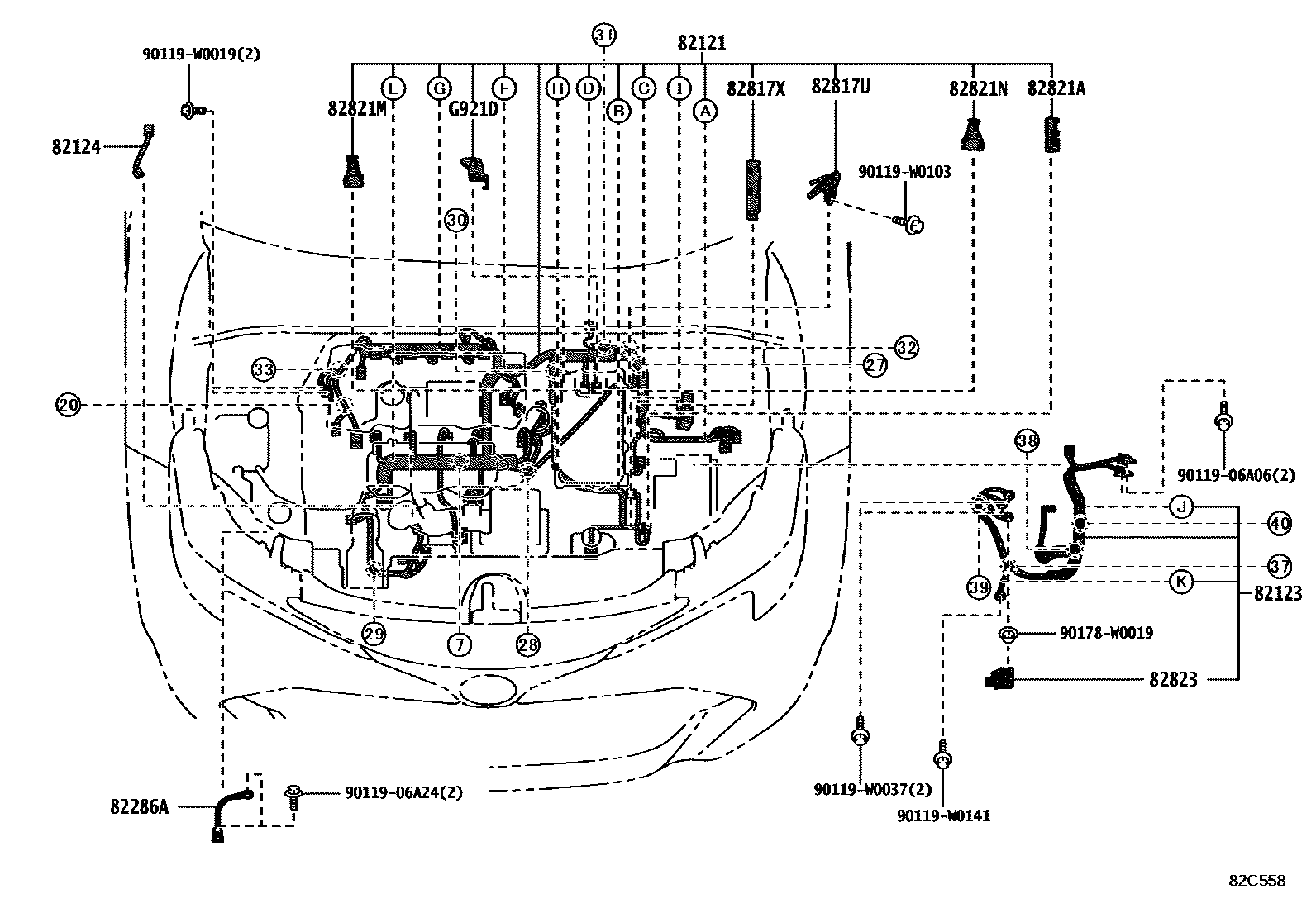

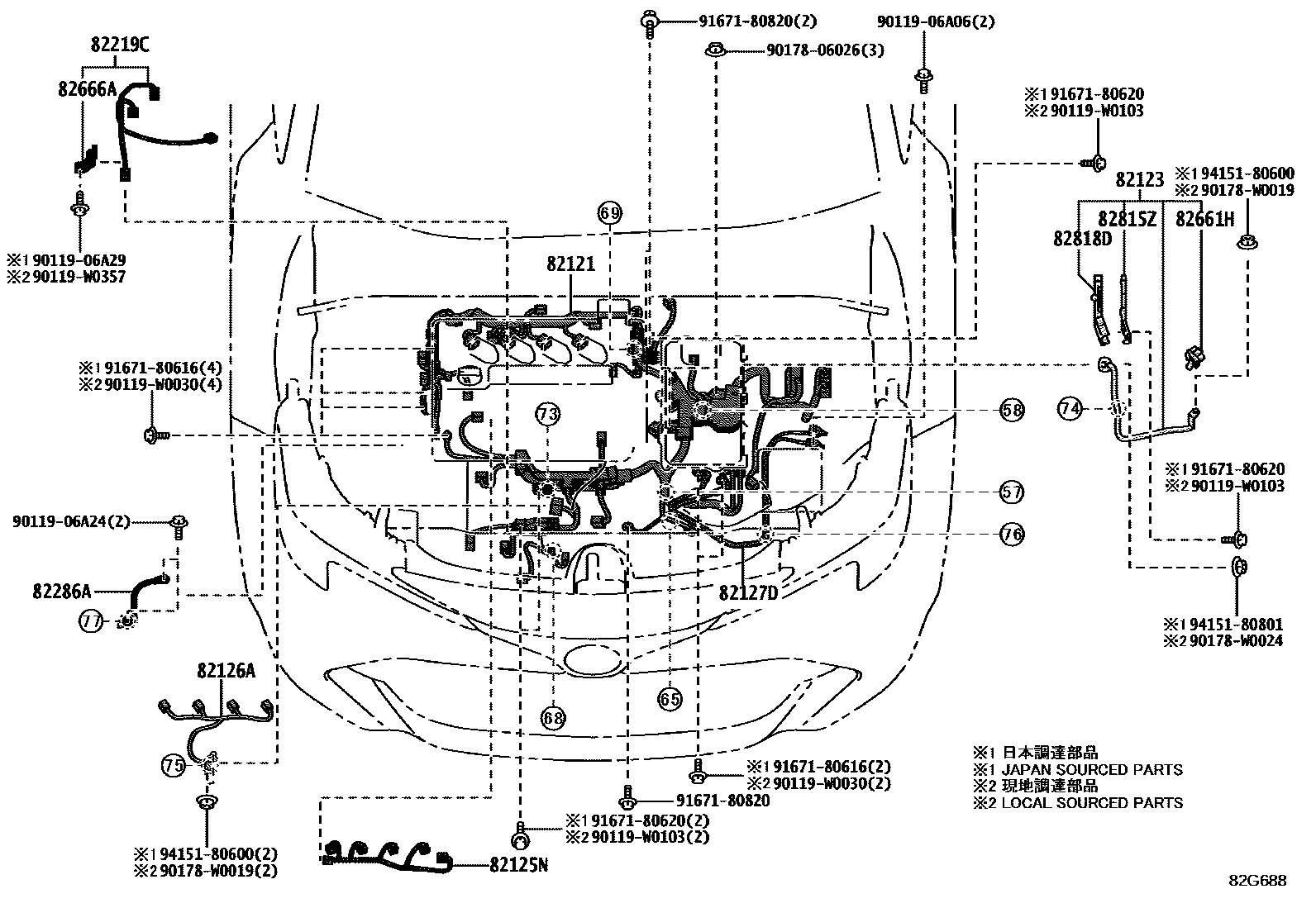

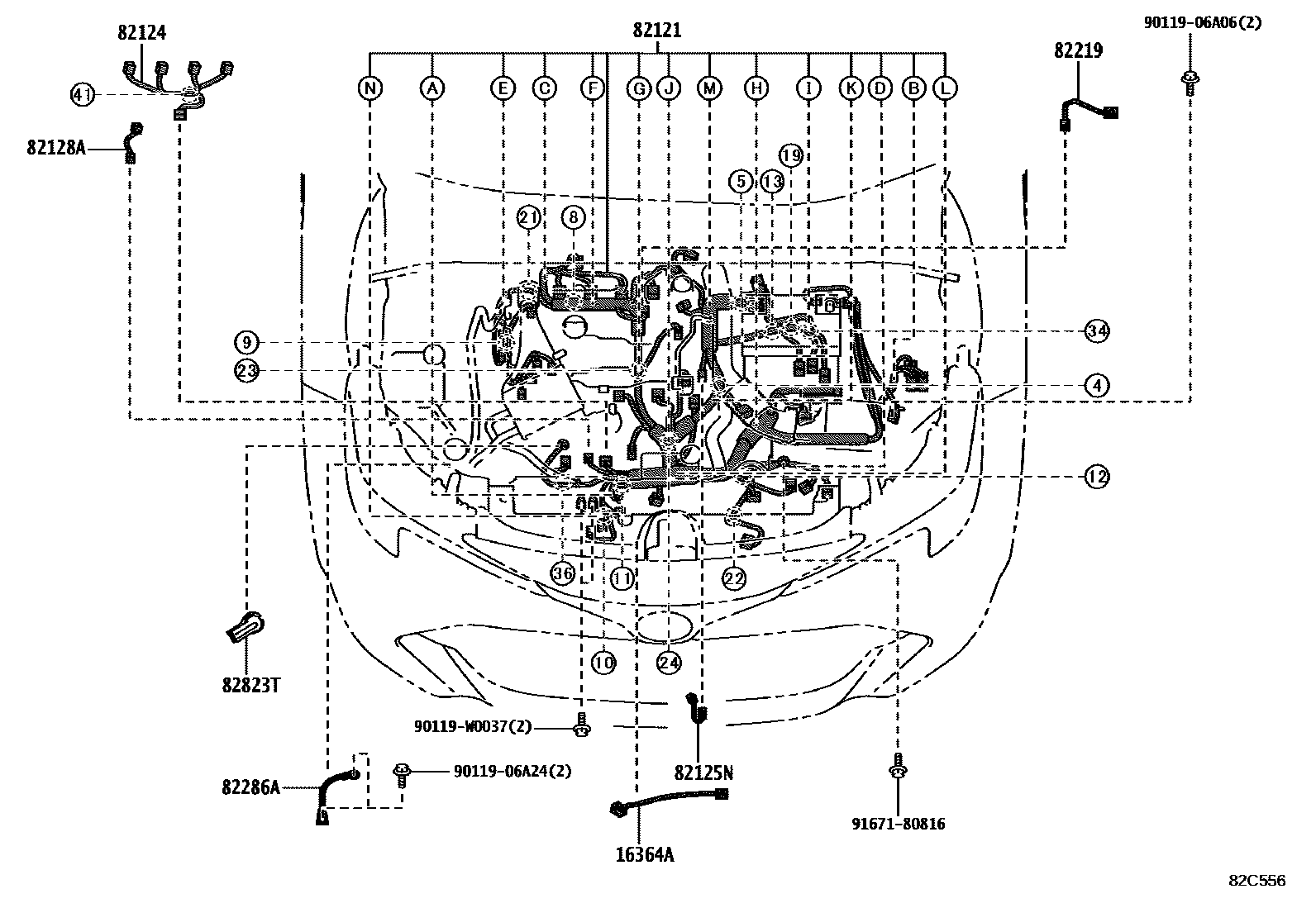

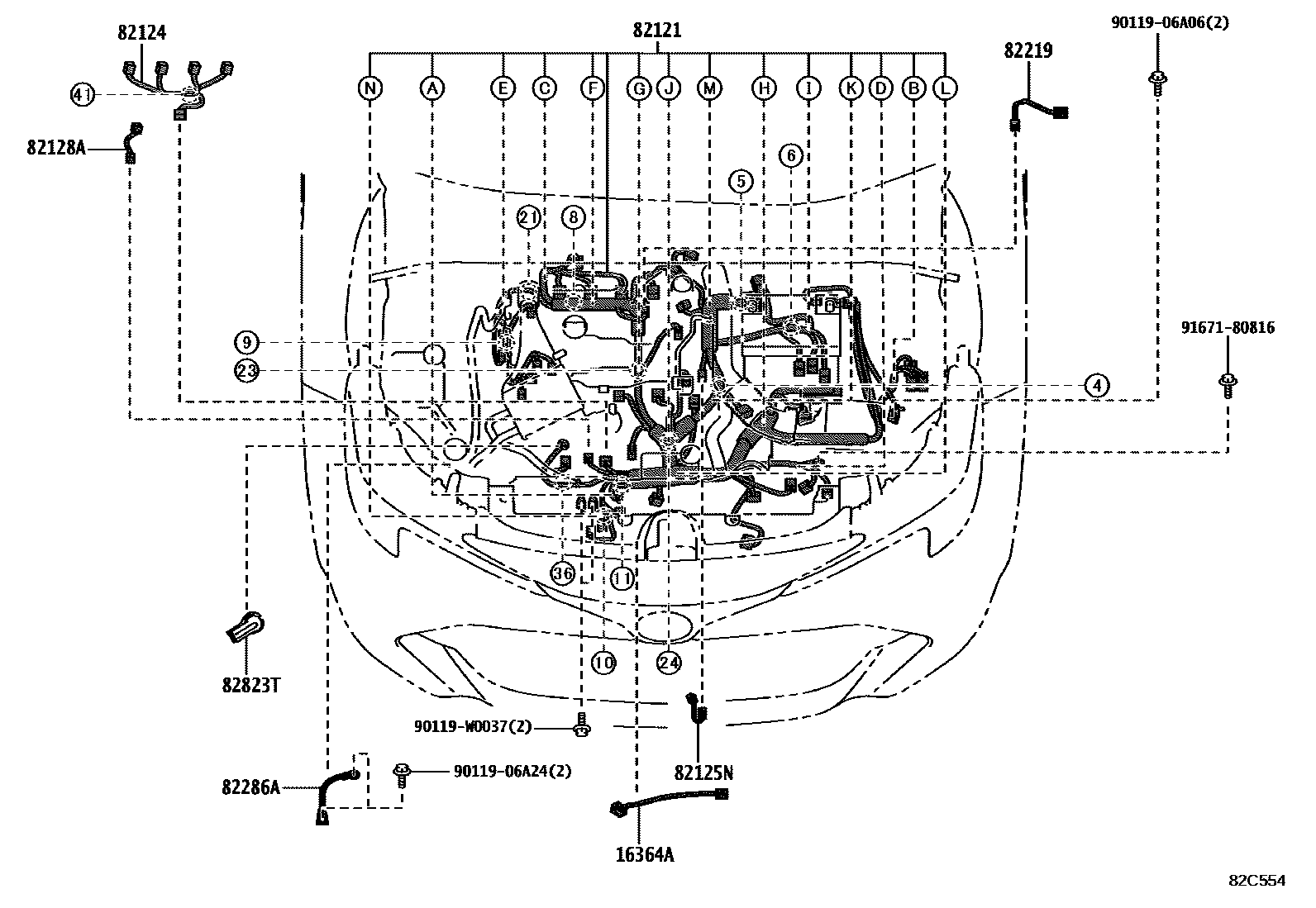

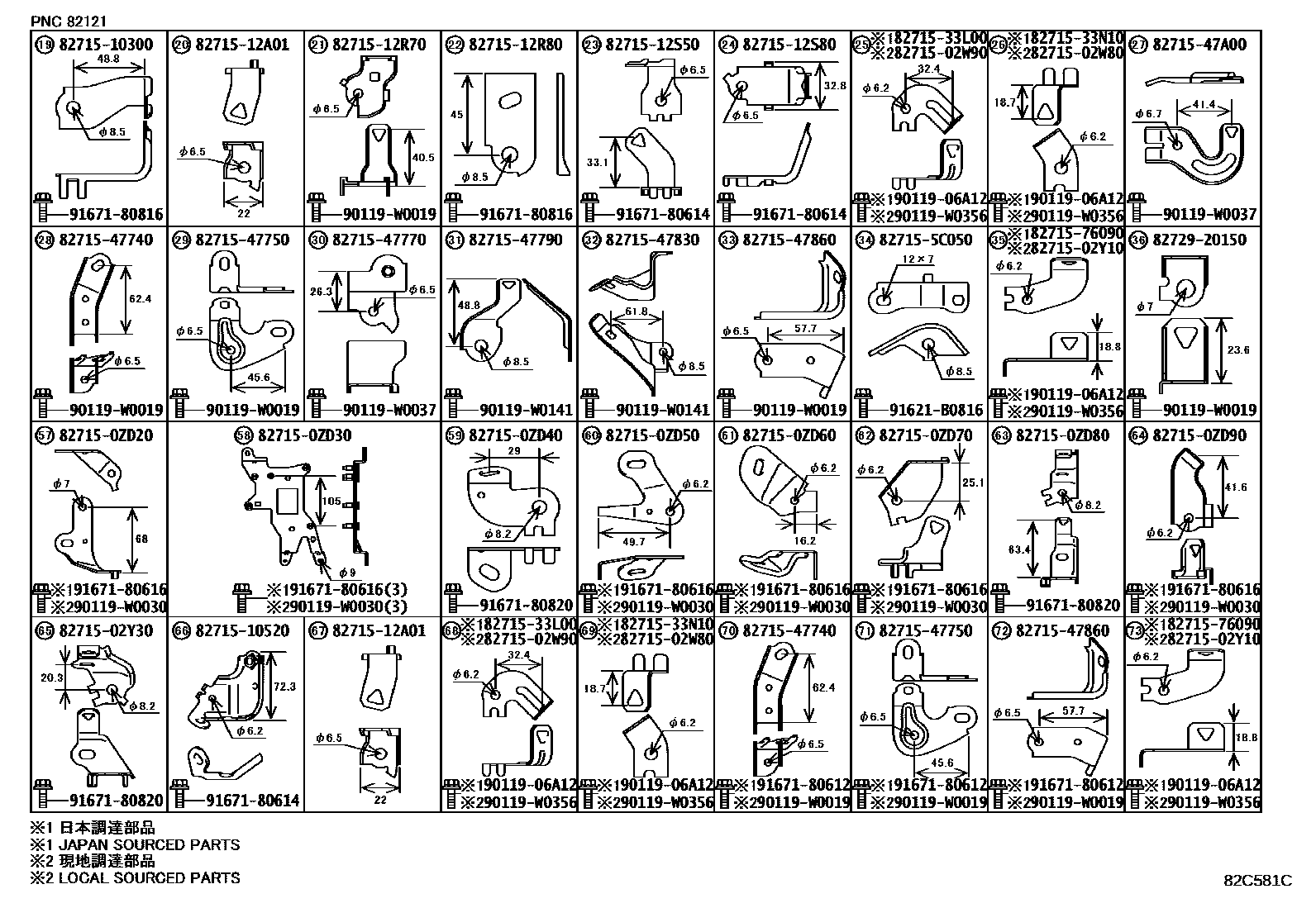

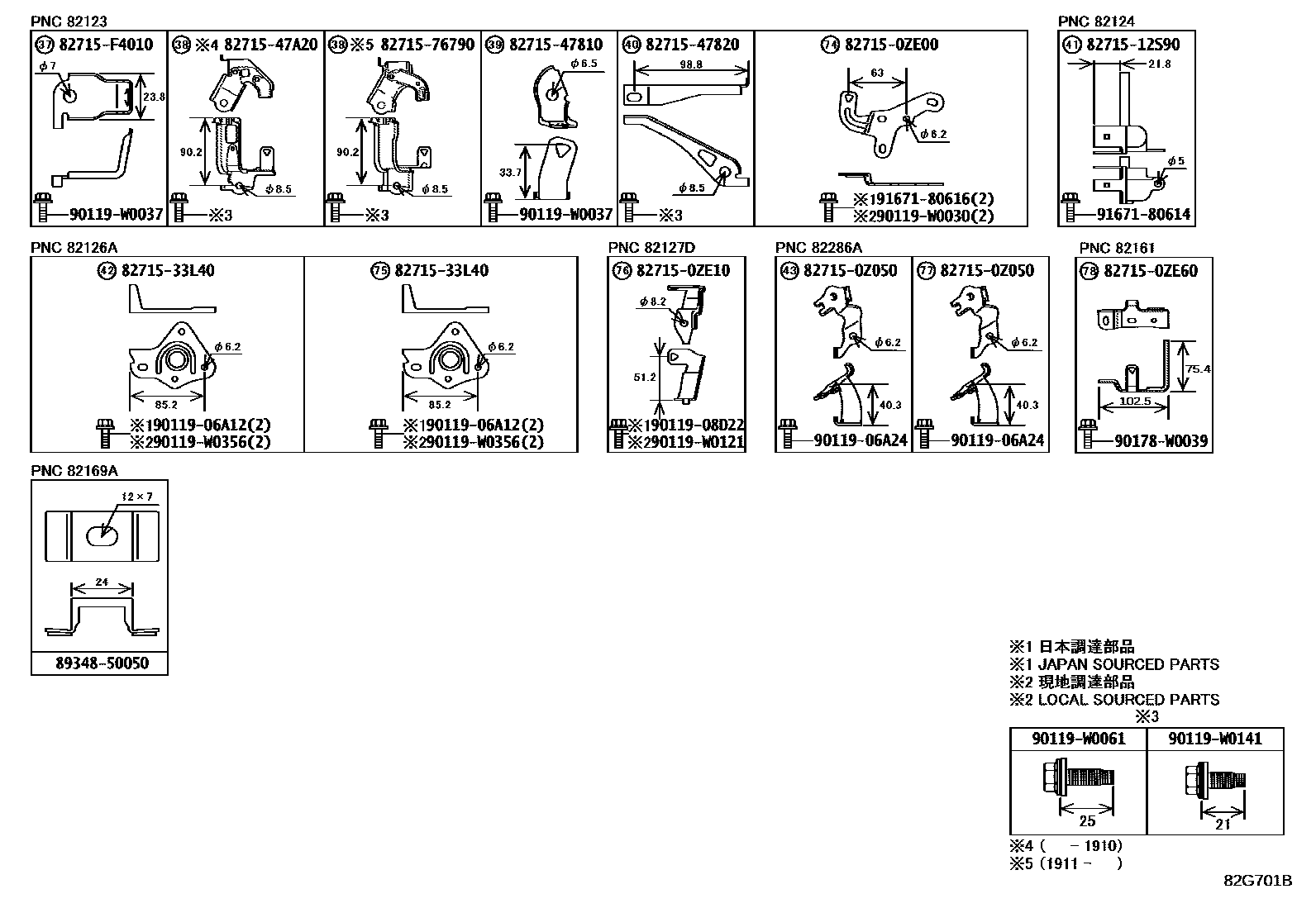

| 82121 | Engine wiring harness | 82121-0ZE70 · 82121-0ZL50 · 82121-0ZL60 · 82121-0ZL70 · 82121-0ZL90 · 82121-0ZM00 · 82121-0ZM40 · 82121-0ZS60 · 82121-0ZT20 · 82121-0ZT30 · 82121-0ZU10 · 82121-0ZV40 · 82121-0ZW90 · 82121-0ZX20 · 82121-0ZX30 |
| 82123 | Engine No. 3 wiring harness | 82123-02C30 · 82123-F4010 |
| 82124 | Engine No. 4 wiring harness | 82124-02090 · 82124-12160 · 82124-12170 |
| 82125N | Engine No. 5 wiring harness | 82125-12610 · 82125-12660 · 82125-F4020 |
| 82126A | CABLE, MOTEUR, NO.6 | 82126-12010 · 82126-F4010 |
| 82127D | Engine No. 7 wiring harness | 82127-02010 · 82127-02020 |
| 82128A | Engine wiring harness No. 8 | 82128-12010 |

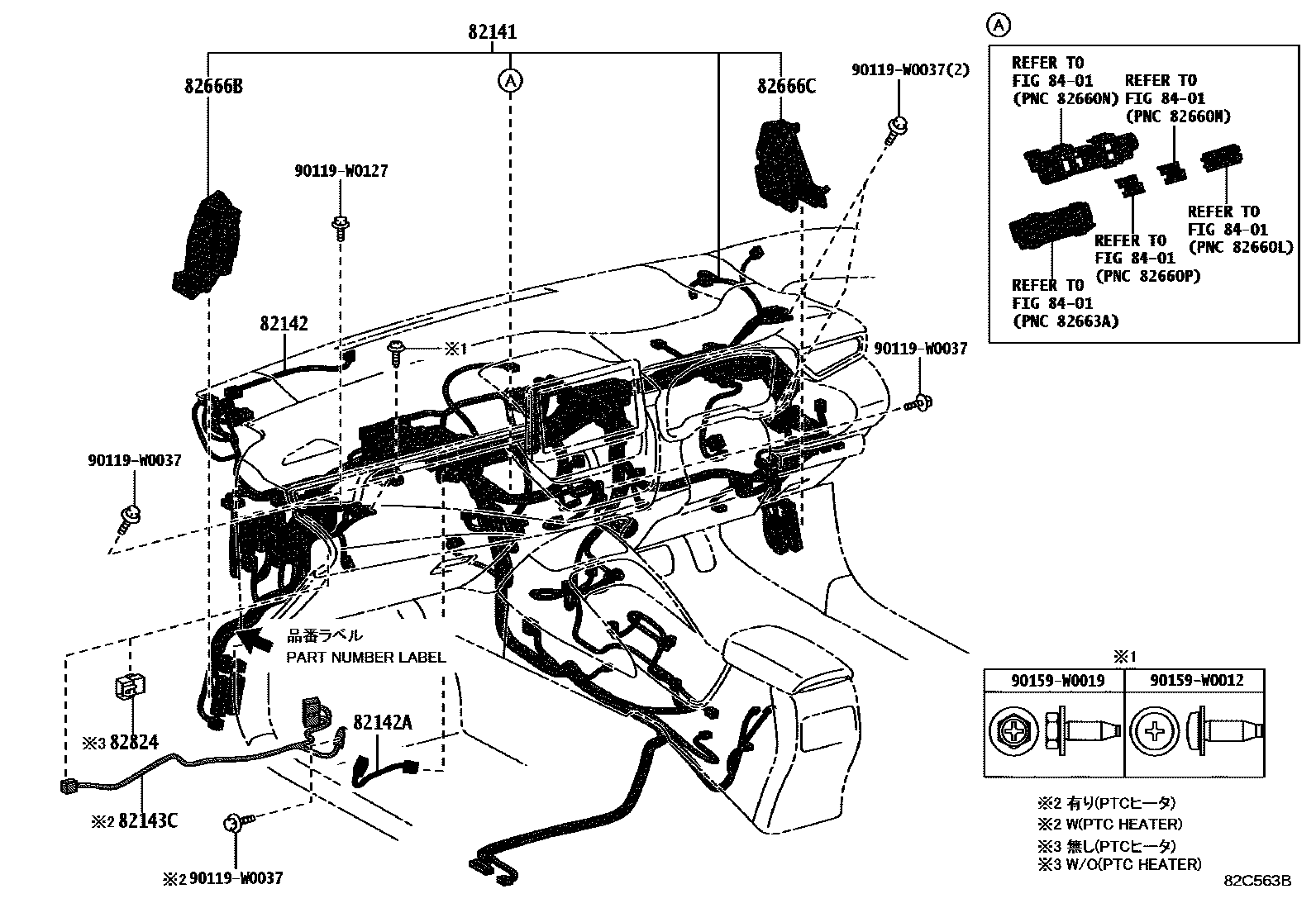

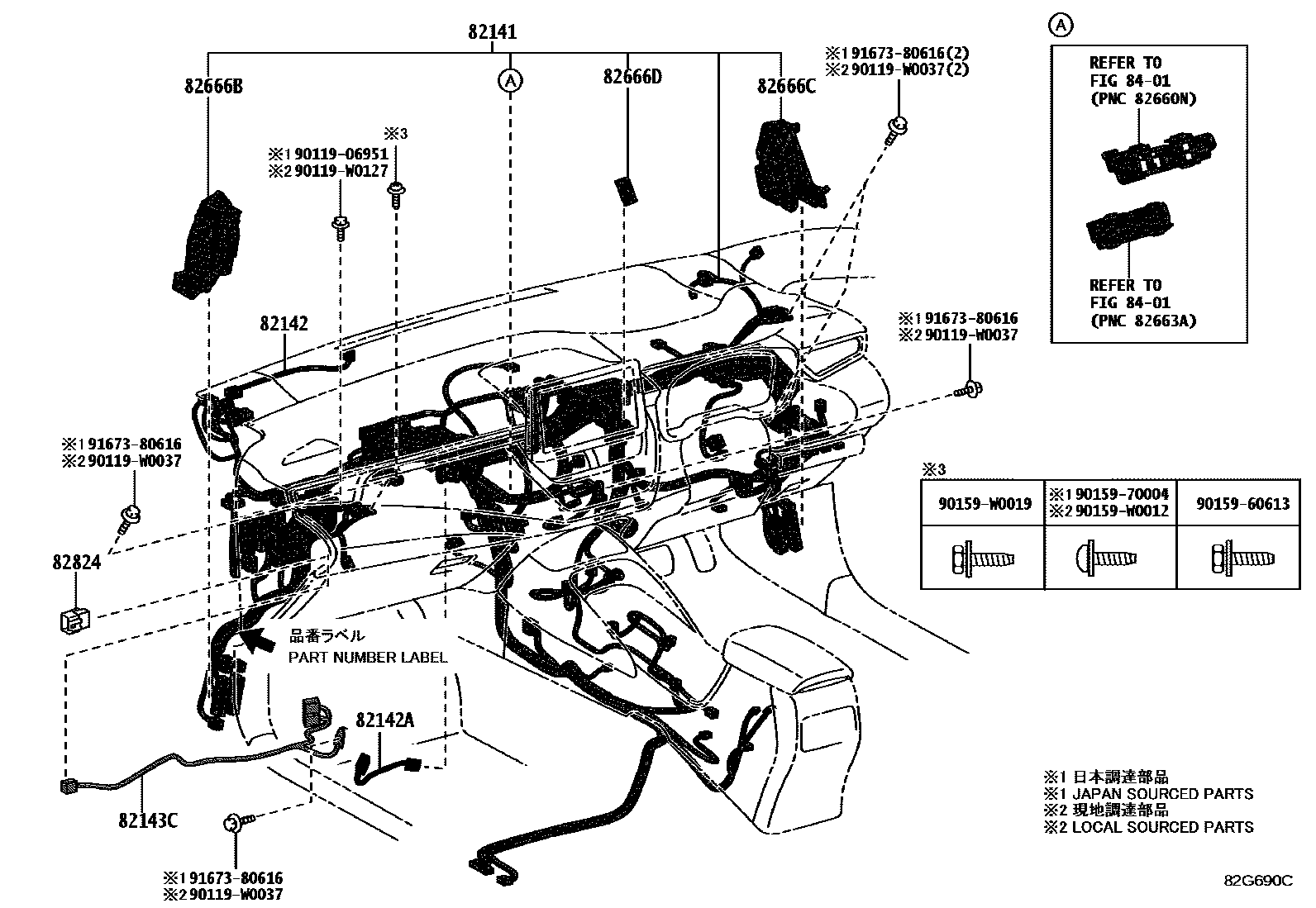

| 82141 | Dashboard wiring harness | 82141-F2B60 · 82141-F2B61 · 82141-F2B62 · 82141-F2B63 · 82141-F2B80 · 82141-F2B81 · 82141-F2B82 · 82141-F2B83 · 82141-F2C70 · 82141-F2C71 · 82141-F2C72 · 82141-F2C73 · 82141-F2C80 · 82141-F2C81 · 82141-F2C82 · 82141-F2C83 · 82141-F2C90 · 82141-F2C91 · 82141-F2C92 · 82141-F2C93 · 82141-F2D00 · 82141-F2D01 · 82141-F2D02 · 82141-F2D03 · 82141-F2D20 · 82141-F2D21 · 82141-F2D22 · 82141-F2D23 · 82141-F2D30 · 82141-F2D31 · 82141-F2D32 · 82141-F2D33 · 82141-F2D40 · 82141-F2D41 · 82141-F2D42 · 82141-F2D43 · 82141-F2D50 · 82141-F2D51 · 82141-F2D52 · 82141-F2D53 · 82141-F2D70 · 82141-F2D71 · 82141-F2D72 · 82141-F2D73 · 82141-F2D80 · 82141-F2D81 · 82141-F2D82 · 82141-F2D83 · 82141-F2D90 · 82141-F2D91 · 82141-F2D92 · 82141-F2D93 · 82141-F2E00 · 82141-F2E01 · 82141-F2E02 · 82141-F2E03 · 82141-F2E30 · 82141-F2E31 · 82141-F2E32 · 82141-F2E33 · 82141-F2E40 · 82141-F2E41 · 82141-F2E42 · 82141-F2E43 · 82141-F2E50 · 82141-F2E51 · 82141-F2E52 · 82141-F2E53 · 82141-F2E60 · 82141-F2E61 · 82141-F2E62 · 82141-F2E63 · 82141-F2E90 · 82141-F2E91 · 82141-F2E92 · 82141-F2E93 · 82141-F2F00 · 82141-F2F01 · 82141-F2F02 · 82141-F2F03 · 82141-F2F20 · 82141-F2F21 · 82141-F2F22 · 82141-F2F23 · 82141-F2F30 · 82141-F2F31 · 82141-F2F32 · 82141-F2F33 · 82141-F2F50 · 82141-F2F51 · 82141-F2F52 · 82141-F2F53 · 82141-F2F60 · 82141-F2F61 · 82141-F2F62 · 82141-F2F63 · 82141-F2F70 · 82141-F2F71 · 82141-F2F72 · 82141-F2F73 · 82141-F2F80 · 82141-F2F81 · 82141-F2F82 · 82141-F2F83 · 82141-F2F90 · 82141-F2F91 · 82141-F2F92 · 82141-F2F93 · 82141-F2G00 · 82141-F2G10 · 82141-F2G11 · 82141-F2G12 · 82141-F2G13 · 82141-F2G20 · 82141-F2G21 · 82141-F2G22 · 82141-F2G23 · 82141-F2G30 · 82141-F2G31 · 82141-F2G32 · 82141-F2G33 · 82141-F2G40 · 82141-F2G41 · 82141-F2G42 · 82141-F2G43 · 82141-F2G50 · 82141-F2G51 · 82141-F2G52 · 82141-F2G53 · 82141-F2G60 · 82141-F2G70 · 82141-F2G71 · 82141-F2G72 · 82141-F2G73 · 82141-F2G80 · 82141-F2G81 · 82141-F2G82 · 82141-F2G83 · 82141-F2L40 · 82141-F2L41 · 82141-F2L42 · 82141-F2L43 · 82141-F2L50 · 82141-F2L51 · 82141-F2L52 · 82141-F2L53 · 82141-F2L70 · 82141-F2L71 · 82141-F2L72 · 82141-F2L73 · 82141-F2L80 · 82141-F2L81 · 82141-F2L82 · 82141-F2L83 · 82141-F2M00 · 82141-F2M01 · 82141-F2M02 · 82141-F2M03 · 82141-F2M10 · 82141-F2M11 · 82141-F2M12 · 82141-F2M13 · 82141-F2M30 · 82141-F2M31 · 82141-F2M32 · 82141-F2M33 · 82141-F2M40 · 82141-F2M41 · 82141-F2M42 · 82141-F2M43 · 82141-F2M60 · 82141-F2M61 · 82141-F2M62 · 82141-F2M63 · 82141-F2M70 · 82141-F2M71 · 82141-F2M72 · 82141-F2M73 · 82141-F2M90 · 82141-F2M91 · 82141-F2M92 · 82141-F2M93 · 82141-F2N00 · 82141-F2N01 · 82141-F2N02 · 82141-F2N03 · 82141-F2N10 · 82141-F2N11 · 82141-F2N12 · 82141-F2N13 · 82141-F2N20 · 82141-F2N21 · 82141-F2N22 · 82141-F2N23 · 82141-F2N30 · 82141-F2N31 · 82141-F2N32 · 82141-F2N33 · 82141-F2N40 · 82141-F2N41 · 82141-F2N42 · 82141-F2N43 · 82141-FE070 · 82141-FE071 · 82141-FE072 · 82141-FE090 · 82141-FE091 · 82141-FE110 · 82141-FE111 · 82141-FE130 · 82141-FE131 · 82141-FE150 · 82141-FE170 · 82141-FE190 · 82141-FE210 · 82141-FE690 · 82141-FE691 · 82141-FE710 · 82141-FE730 · 82141-FE750 · 82141-FE770 · 82141-FE830 · 82141-FE831 · 82141-FEA00 · 82141-FEA80 · 82141-FEA81 · 82141-FEA82 · 82141-FEB00 · 82141-FEB20 · 82141-FEB60 · 82141-FEB80 · 82141-FEB81 · 82141-FEC00 · 82141-FEC20 · 82141-FEC40 · 82141-FEC60 · 82145-F2570 · 82145-F2571 · 82145-F2572 · 82145-F2573 · 82145-F2580 · 82145-F2581 · 82145-F2582 · 82145-F2583 · 82145-F2590 · 82145-F2591 · 82145-F2592 · 82145-F2593 · 82145-F2600 · 82145-F2601 · 82145-F2602 · 82145-F2603 · 82145-F2790 · 82145-F2M60 · 82145-F2M61 · 82145-F2M62 · 82145-F2M63 · 82145-F2M70 · 82145-F2M71 · 82145-F2M72 · 82145-F2M73 · 82145-F2M80 · 82145-F2M81 · 82145-F2M82 · 82145-F2M83 · 82145-F2M90 · 82145-F2M91 · 82145-F2M92 · 82145-F2M93 · 82145-F2N00 · 82145-F2N01 · 82145-F2N02 · 82145-F2N03 · 82145-F2N10 · 82145-F2N11 · 82145-F2N12 · 82145-F2N13 · 82145-F2Y60 · 82145-F2Y90 · 82145-F2Z20 · 82145-F2Z40 · 82145-FEB70 · 82145-FEB71 · 82145-FEB80 · 82145-FEB81 · 82145-FEB90 · 82145-FEB91 · 82145-FEC00 · 82145-FEC01 · 82145-FEC10 · 82145-FEC30 · 82145-FEC31 · 82145-FEC32 · 82145-FEC50 · 82145-FEC51 · 82145-FEC70 · 82145-FEC71 · 82145-FEC80 · 82145-FEC81 · 82145-FEC90 · 82145-FEC91 · 82145-FED00 · 82145-FED01 · 82145-FED02 · 82145-FED10 · 82145-FED20 · 82145-FED21 · 82145-FED30 · 82145-FED31 · 82145-FED40 · 82145-FED41 · 82145-FED50 · 82145-FED51 · 82145-FED60 · 82145-FED70 · 82145-FED71 · 82145-FED80 · 82145-FED81 · 82145-FED90 · 82145-FEG30 · 82145-FEG40 · 82145-FEG50 · 82145-FEG60 · 82145-FEG70 · 82145-FEG80 · 82145-FEG90 · 82145-FEJ00 · 82145-FEJ10 · 82145-FEJ20 · 82145-FEJ30 · 82145-FEJ40 · 82145-FEJ50 · 82145-FEJ60 · 82145-FEJ70 · 82145-FEJ80 · 82145-FEJ90 · 82145-FEK00 · 82145-FEK10 · 82145-FEK20 · 82145-FEK30 · 82145-FEK40 · 82145-FEK50 · 82145-FEK60 · 82145-FEK70 · 82145-FEK80 · 82145-FEK90 · 82145-FEL00 · 82145-FEL10 · 82145-FEL20 · 82145-FEL30 · 82145-FEL40 · 82145-FEL50 · 82145-FEL60 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-12670 · 82142-12680 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-02550 |
| 82143C | Instrument panel wiring harness No. 3 | 82143-02160 · 82143-02170 |

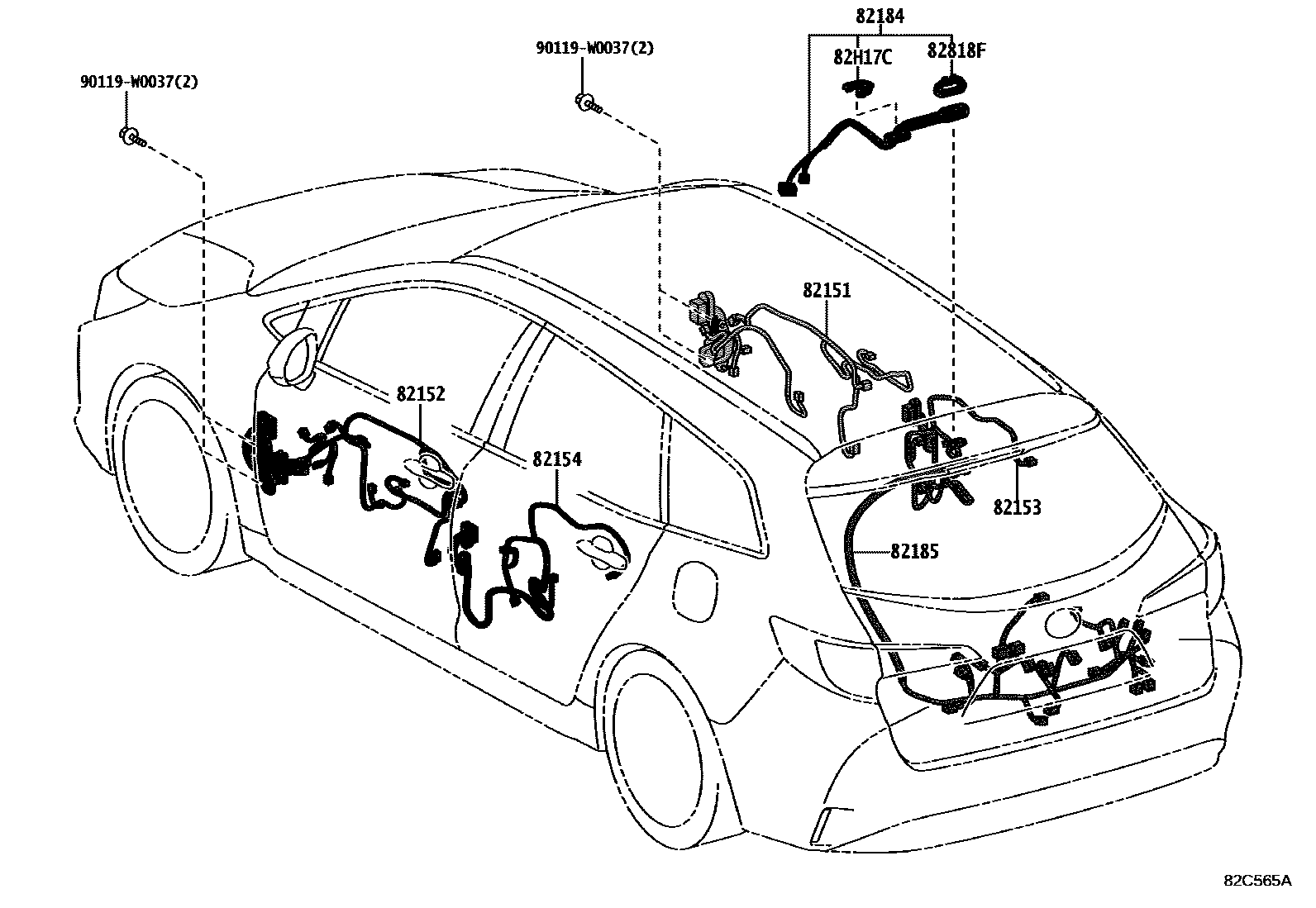

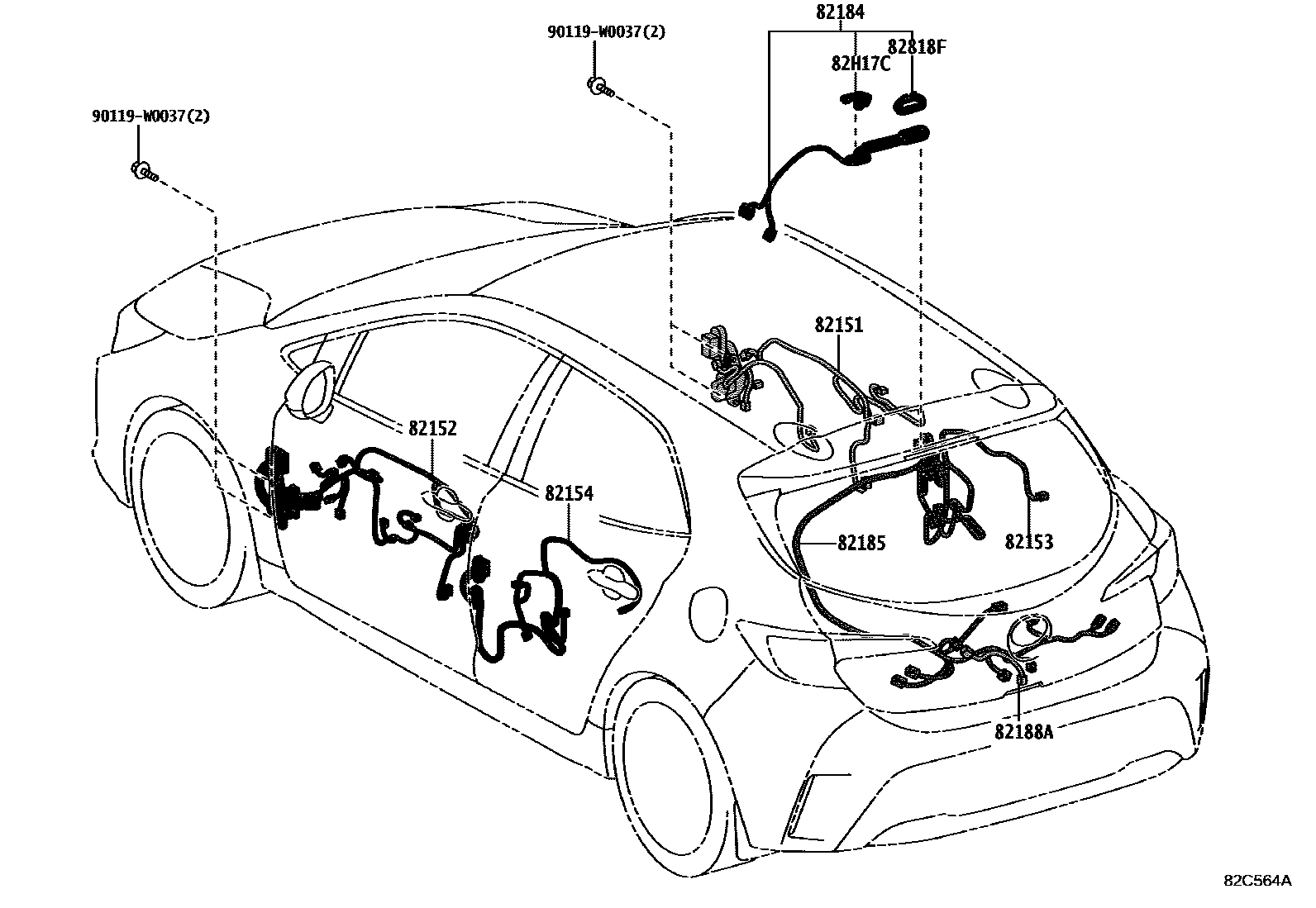

| 82151 | Right front door wiring harness | 82151-0ZL60 · 82151-0ZL61 · 82151-0ZL70 · 82151-0ZL71 · 82151-0ZL80 · 82151-0ZL81 · 82151-0ZL90 · 82151-0ZL91 · 82151-0ZM00 · 82151-0ZM01 · 82151-0ZM10 · 82151-0ZM11 · 82151-0ZQ20 · 82151-0ZQ21 · 82151-0ZQ30 · 82151-0ZQ31 · 82151-0ZQ50 · 82151-0ZQ51 · 82151-0ZQ70 · 82151-0ZQ71 · 82151-0ZQ80 · 82151-0ZQ81 · 82151-0ZR00 · 82151-0ZR01 · 82151-0ZV40 · 82151-0ZV41 · 82151-0ZV50 · 82151-0ZV51 · 82151-0ZV60 · 82151-0ZV61 · 82151-0ZV70 · 82151-0ZV71 · 82151-0ZV80 · 82151-0ZV81 · 82151-0ZV90 · 82151-0ZV91 · 82151-0ZW00 · 82151-0ZW01 · 82151-0ZW10 · 82151-0ZW11 · 82151-0ZW20 · 82151-0ZW21 · 82151-0ZW30 · 82151-0ZW31 · 82151-0ZW40 · 82151-0ZW41 · 82151-0ZW50 · 82151-0ZW51 · 82151-0ZY60 · 82151-0ZY61 · 82151-0ZY70 · 82151-0ZY71 · 82151-0ZY80 · 82151-0ZY81 · 82151-0ZY90 · 82151-0ZY91 · 82151-0ZZ00 · 82151-0ZZ01 · 82151-0ZZ10 · 82151-0ZZ11 · 82151-0ZZ20 · 82151-0ZZ21 · 82151-0ZZ30 · 82151-0ZZ31 · 82151-0ZZ40 · 82151-0ZZ41 · 82151-0ZZ50 · 82151-0ZZ51 · 82151-0ZZ60 · 82151-0ZZ61 · 82151-0ZZ70 · 82151-0ZZ71 · 82151-0ZZ80 · 82151-0ZZ81 · 82151-0ZZ90 · 82151-0ZZ91 · 82197-02210 · 82197-02211 · 82197-02220 · 82197-02221 · 82197-02230 · 82197-02231 · 82197-02240 · 82197-02241 · 82197-02250 · 82197-02251 · 82197-02260 · 82197-02261 · 82197-02270 · 82197-02271 · 82197-02280 · 82197-02281 · 82197-02290 · 82197-02291 · 82197-02300 · 82197-02301 · 82197-02700 · 82197-02710 · 82197-02720 · 82197-02730 · 82197-02C30 · 82197-02C40 · 82197-02C50 · 82197-02C60 · 82197-02C70 · 82197-02C80 · 82197-02C90 · 82197-02D00 · 82197-02D10 · 82197-02D20 · 82197-02D30 · 82197-02D40 · 82197-02D50 · 82197-02D60 · 82197-02D70 · 82197-02D80 · 82197-02D90 · 82197-02E00 · 82197-02E10 · 82197-02E20 · 82197-02E30 · 82197-02E40 · 82197-02E50 · 82197-02E60 · 82197-02E70 · 82197-02E80 · 82197-02E90 · 82197-02F00 · 82197-02F10 · 82197-02F20 · 82197-02F30 · 82197-02F40 · 82197-02F50 · 82197-02F60 · 82197-02F70 · 82197-02F80 · 82197-02F90 · 82197-02G00 · 82197-02G10 · 82197-02G20 · 82197-02G30 · 82197-02G40 · 82197-02G50 · 82197-02G60 · 82197-02G70 · 82197-02G80 · 82197-02G90 · 82197-02J00 · 82197-02P50 · 82197-02P60 · 82197-02P70 · 82197-02P80 · 82197-02P90 · 82197-02Q00 · 82197-02Q10 · 82197-02Q20 · 82197-02Q30 · 82197-02Q40 · 82197-02Q50 · 82197-02Q60 · 82197-02Q70 · 82197-02Q80 · 82197-02Q90 · 82197-02R00 · 82197-02R10 · 82197-02R20 · 82197-02R30 · 82197-02R40 · 82197-02R50 · 82197-02R60 · 82197-02R70 · 82197-02R80 |
| 82152 | Left front door wiring harness | 82152-0ZK10 · 82152-0ZK11 · 82152-0ZK20 · 82152-0ZK21 · 82152-0ZK30 · 82152-0ZK31 · 82152-0ZK40 · 82152-0ZK41 · 82152-0ZK50 · 82152-0ZK51 · 82152-0ZK60 · 82152-0ZK61 · 82152-0ZP30 · 82152-0ZP31 · 82152-0ZP40 · 82152-0ZP41 · 82152-0ZP60 · 82152-0ZP61 · 82152-0ZP80 · 82152-0ZP81 · 82152-0ZP90 · 82152-0ZP91 · 82152-0ZQ10 · 82152-0ZQ11 · 82152-0ZU20 · 82152-0ZU21 · 82152-0ZU30 · 82152-0ZU31 · 82152-0ZU40 · 82152-0ZU41 · 82152-0ZU50 · 82152-0ZU51 · 82152-0ZU60 · 82152-0ZU61 · 82152-0ZU70 · 82152-0ZU71 · 82152-0ZU80 · 82152-0ZU81 · 82152-0ZU90 · 82152-0ZU91 · 82152-0ZV00 · 82152-0ZV01 · 82152-0ZV10 · 82152-0ZV11 · 82152-0ZV20 · 82152-0ZV21 · 82152-0ZV30 · 82152-0ZV31 · 82152-0ZX40 · 82152-0ZX41 · 82152-0ZX50 · 82152-0ZX51 · 82152-0ZX60 · 82152-0ZX61 · 82152-0ZX70 · 82152-0ZX71 · 82152-0ZX80 · 82152-0ZX81 · 82152-0ZX90 · 82152-0ZX91 · 82152-0ZY00 · 82152-0ZY01 · 82152-0ZY10 · 82152-0ZY11 · 82152-0ZY20 · 82152-0ZY21 · 82152-0ZY30 · 82152-0ZY31 · 82152-0ZY40 · 82152-0ZY41 · 82152-0ZY50 · 82152-0ZY51 · 82152-0ZY60 · 82152-0ZY61 · 82152-0ZY70 · 82152-0ZY71 · 82152-0ZY90 · 82152-0ZY91 · 82152-0ZZ00 · 82152-0ZZ01 · 82152-0ZZ10 · 82152-0ZZ11 · 82152-0ZZ20 · 82152-0ZZ21 · 82152-0ZZ30 · 82152-0ZZ31 · 82152-0ZZ40 · 82152-0ZZ41 · 82152-0ZZ50 · 82152-0ZZ51 · 82152-0ZZ60 · 82152-0ZZ61 · 82152-0ZZ70 · 82152-0ZZ71 · 82152-0ZZ80 · 82152-0ZZ81 · 82198-02840 · 82198-02850 · 82198-02860 · 82198-02870 · 82198-02880 · 82198-02890 · 82198-02A00 · 82198-02A10 · 82198-02A20 · 82198-02A30 · 82198-02A40 · 82198-02A50 · 82198-02A60 · 82198-02A70 · 82198-02A80 · 82198-02A90 · 82198-02B00 · 82198-02B10 · 82198-02B20 · 82198-02B30 · 82198-02B40 · 82198-02B50 · 82198-02B60 · 82198-02B70 · 82198-02B80 · 82198-02B90 · 82198-02C00 · 82198-02C10 · 82198-02C20 · 82198-02C30 · 82198-02C40 · 82198-02C50 · 82198-02C60 · 82198-02C70 · 82198-02C80 · 82198-02C90 · 82198-02D00 · 82198-02D10 · 82198-02D20 · 82198-02D30 · 82198-02D40 · 82198-02D50 · 82198-02D60 · 82198-02D70 · 82198-02D80 · 82198-02D90 · 82198-02E00 · 82198-02E10 · 82198-02L60 · 82198-02L70 · 82198-02L80 · 82198-02L90 · 82198-02M00 · 82198-02M10 · 82198-02M20 · 82198-02M30 · 82198-02M40 · 82198-02M50 · 82198-02M60 · 82198-02M70 · 82198-02M80 · 82198-02M90 · 82198-02N00 · 82198-02N10 · 82198-02N20 · 82198-02N30 · 82198-02N40 · 82198-02N50 · 82198-02N60 · 82198-02N70 · 82198-02N80 · 82198-02N90 · 82198-02Q20 · 82198-02Q30 · 82198-02Q40 · 82198-02Q50 |
| 82153 | Rear door wiring harness No. 1 | 82153-02D60 · 82153-02D61 · 82153-02D70 · 82153-02D71 · 82153-02D80 · 82153-02D81 · 82153-02E00 |
