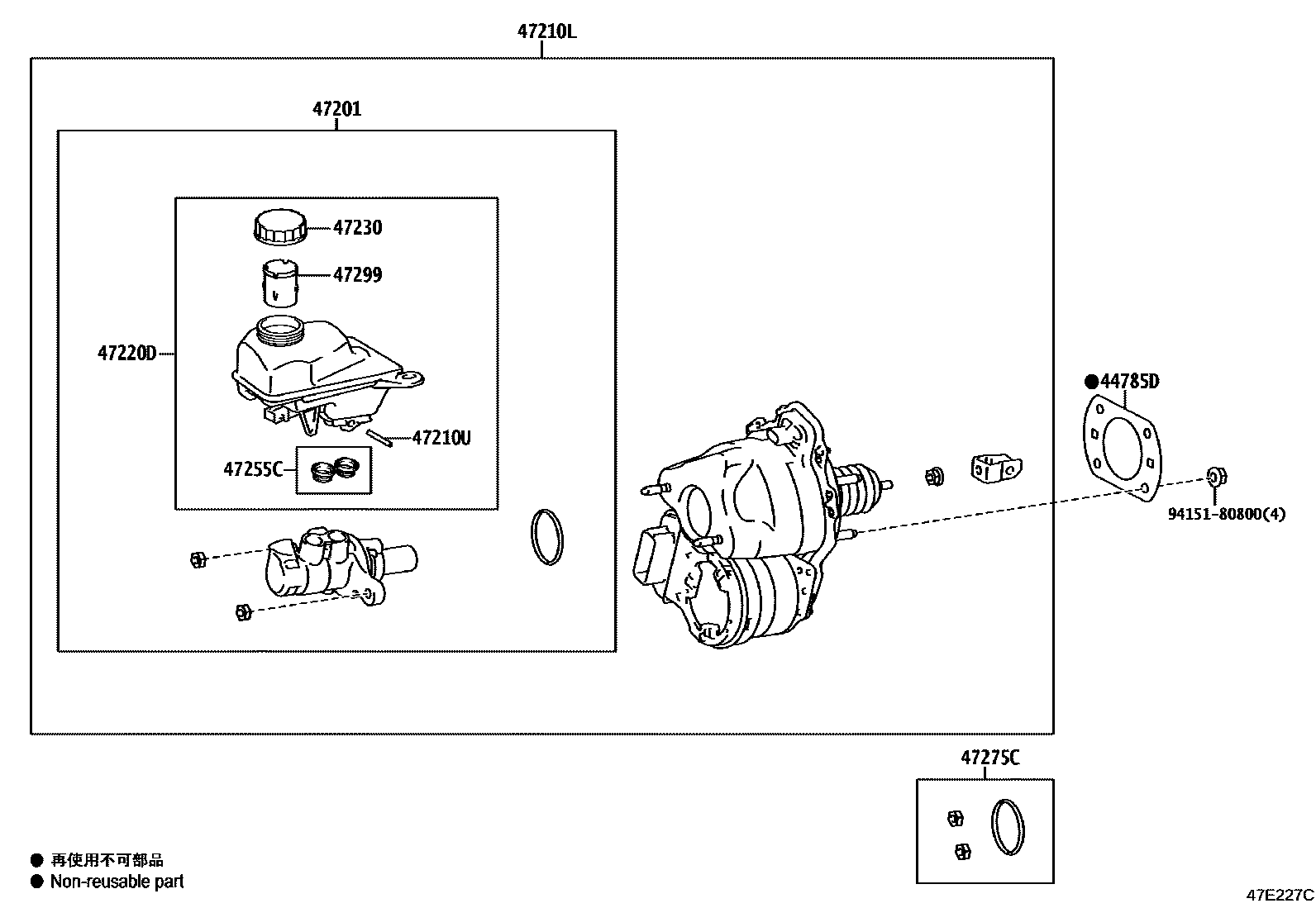

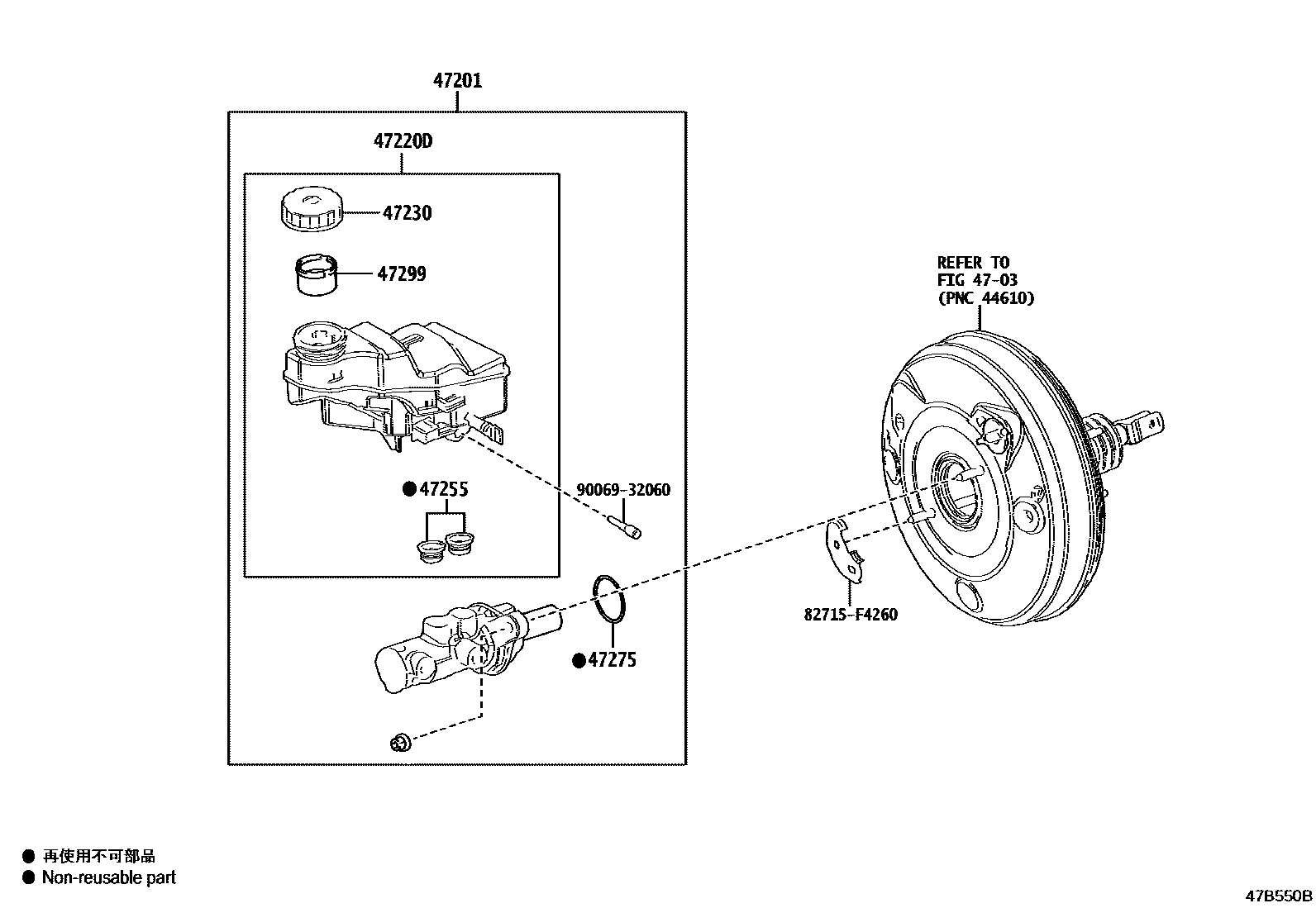

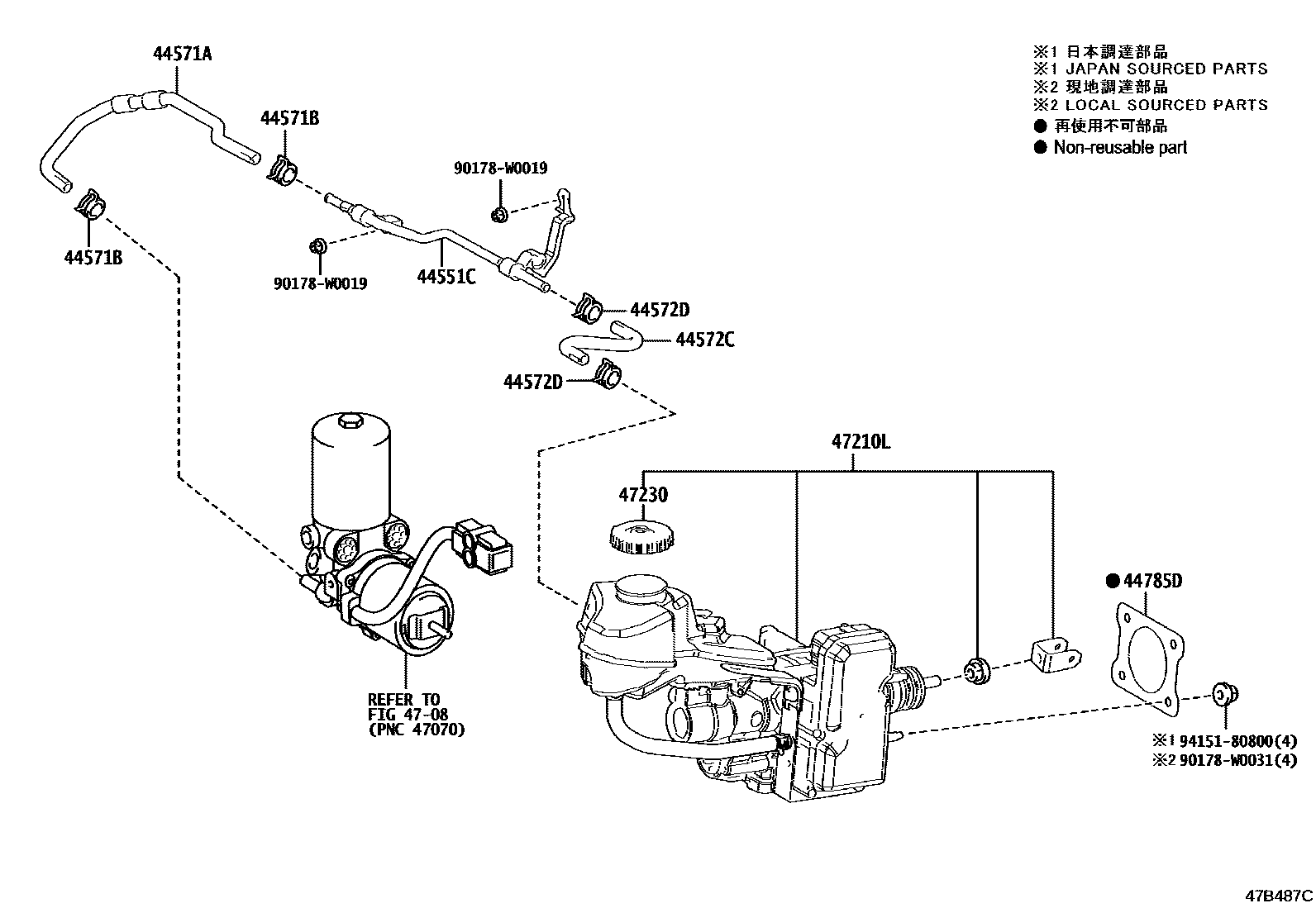

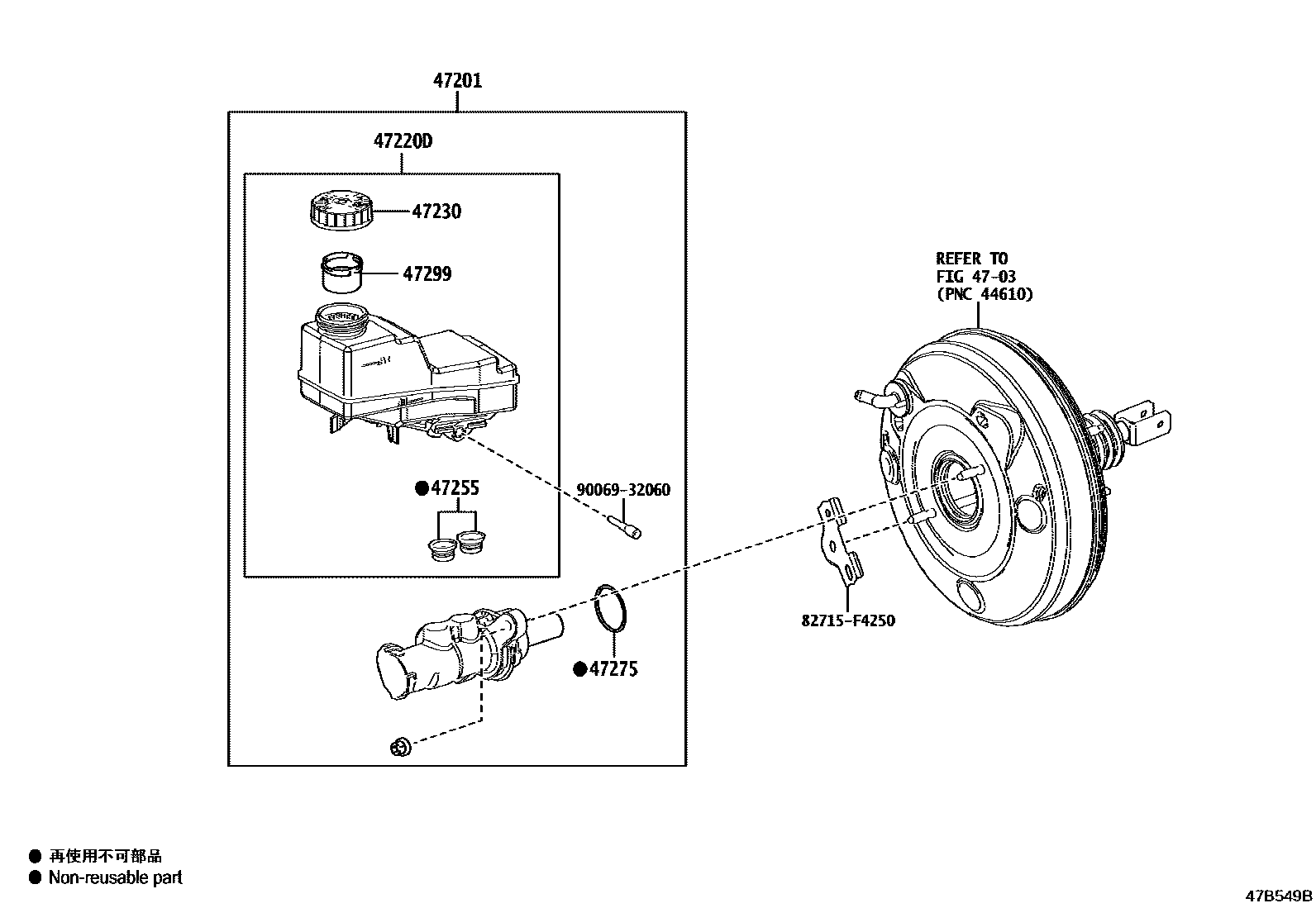

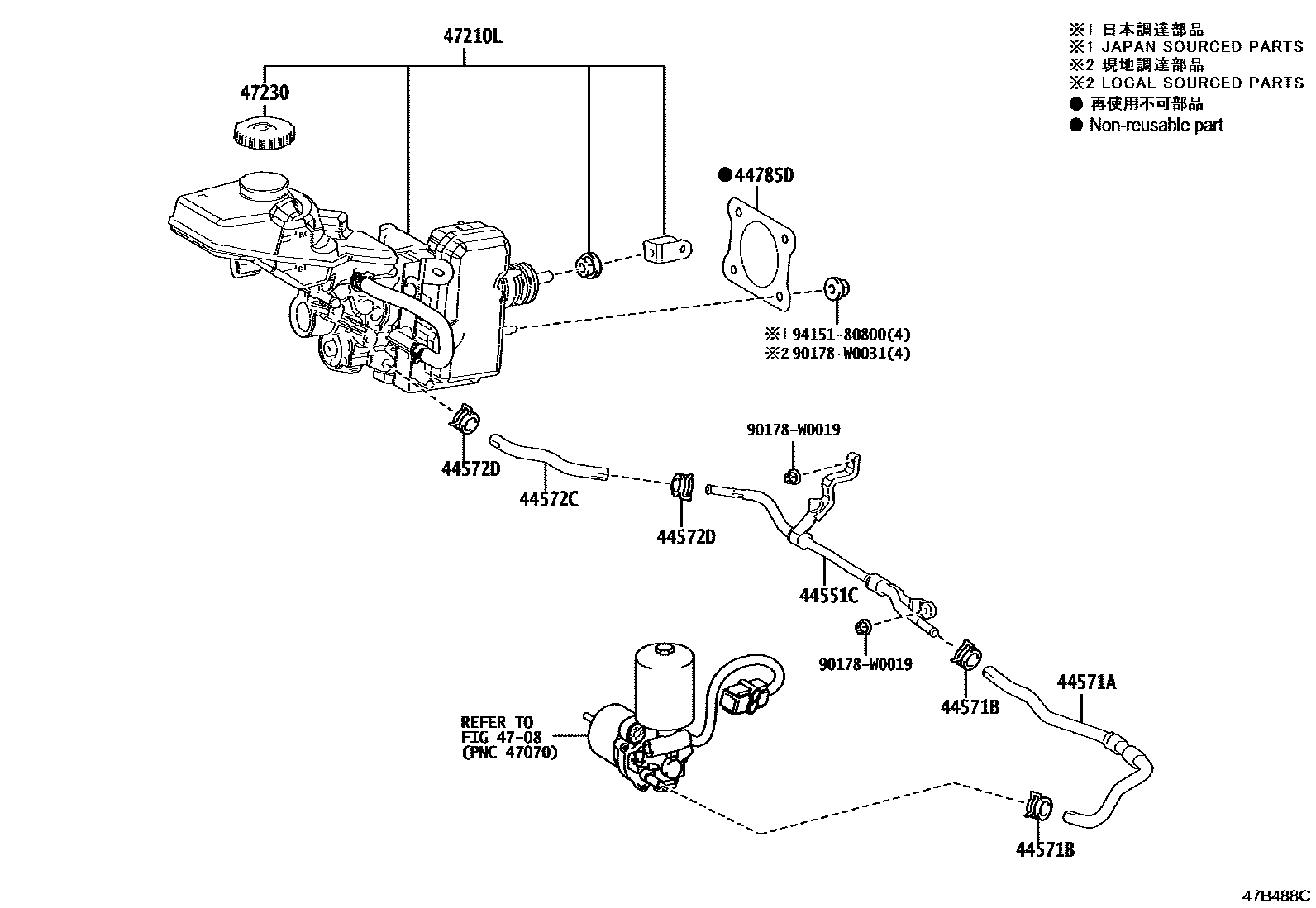

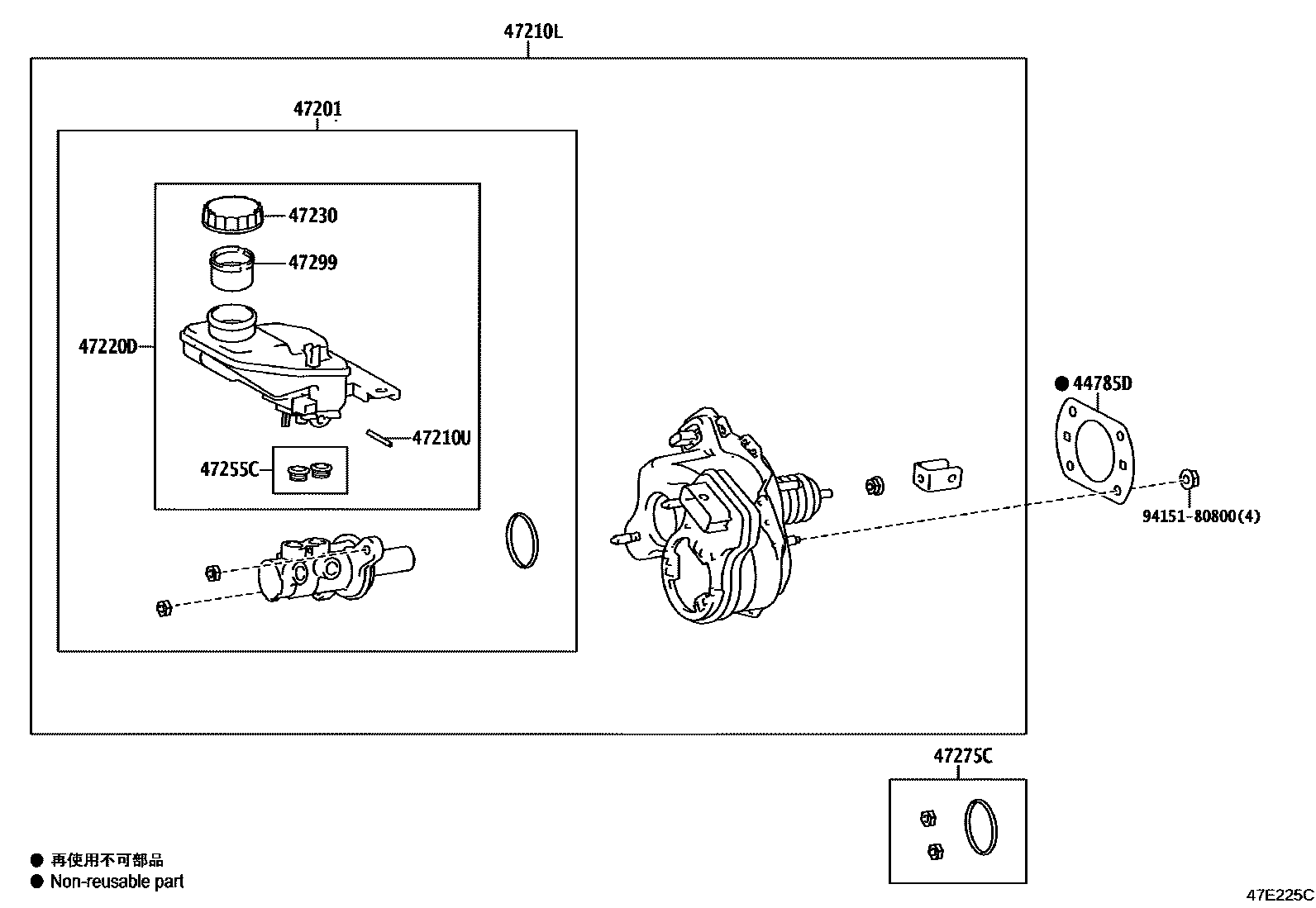

Toyota COROLLA 制动总泵 — Figure 4702
Toyota COROLLA EPC diagram 4702, 制动总泵, with 6 images and 16 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 44551C | No. 1 brake actuator pipe | 44551-47050 · 44551-47060 |
| 44571A | No. 1 brake actuator hose | 44571-47070 · 44571-47080 |
| 44571B | ATTACHE, DURITE(POUR DURITE DE RECEPTEUR DE FREINAGE NO.1) | 96137-41501 |
| 44572C | No. 2 brake actuator hose | 44572-47050 · 44572-47060 |
| 44572D | ATTACHE, DURITE(POUR DURITE DE RECEPTEUR DE FREINAGE NO.2) | 96137-41501 |
| 44785D | brake master cylinder gasket | 44785-02090 · 44785-05020 · 44785-12040 |
| 47201 | Brake master cylinder sub-assembly | 47201-09A00 · 47201-09B10 · 47201-09B20 · 47201-F9020 |
| 47210L | Brake booster assembly with master cylinder | 47050-12400 · 47050-12401 · 47050-12410 · 47050-12411 · 47050-12420 · 47050-12421 · 47050-12430 · 47050-12431 · 47050-12480 · 47050-12481 · 47050-12490 · 47050-12491 · 47050-12500 · 47050-12501 · 47050-12510 · 47050-12511 · 47050-12A00 · 47050-12A01 · 47050-12A10 · 47050-12A11 · 47050-12A20 · 47050-12A21 · 47050-12A30 · 47050-12A31 · 47050-12A80 · 47050-12A81 · 47050-12A90 · 47050-12A91 · 47050-12B00 · 47050-12B01 · 47050-12B10 · 47050-12B11 · 47210-02070 · 47210-02080 · 47210-02100 · 47210-02110 |
| 47210U | Direct sales (for brake master cylinder) | 90069-35007 |
| 47220D | Brake master cylinder fluid reservoir assembly | 47220-09270 · 47220-09330 · 47220-09340 · 47220-F9020 |
| 47230 | Brake master cylinder fluid reservoir filler cap assembly | 47230-47090 · 47230-F4010 |
| 47255 | Master pump reservoir seal | 47255-09040 |
| 47255C | JEU OEILLET, RESERVOIR | 47255-09040 |
| 47275 | brake master cylinder gasket | 47275-09010 |
| 47275C | JEU REVISION, MAITRE CYLINDRE | 47275-09010 |
| 47299 | Brake master cylinder reservoir filter | 47299-02160 |
