Toyota COROLLA 油冷却器和配管(HV或FCV) — Figure 3914

Toyota COROLLA EPC diagram 3914, 油冷却器和配管(HV或FCV), with 2 images and 9 PNC and OE references.

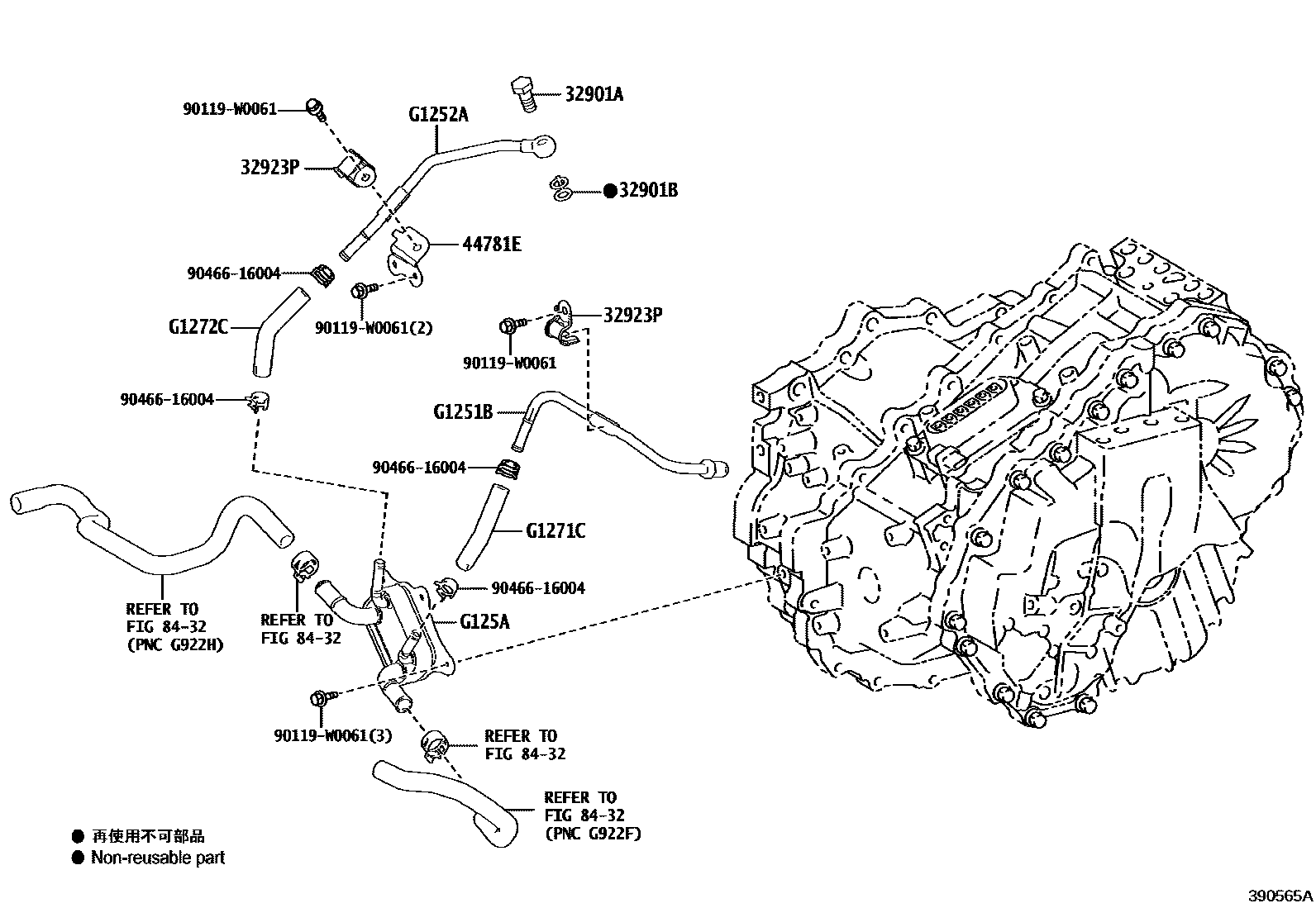

Toyota COROLLA 油冷却器和配管(HV或FCV) EPC diagram — 390565A
油冷却器和配管(HV或FCV) — 390565A (201902 – 999999)

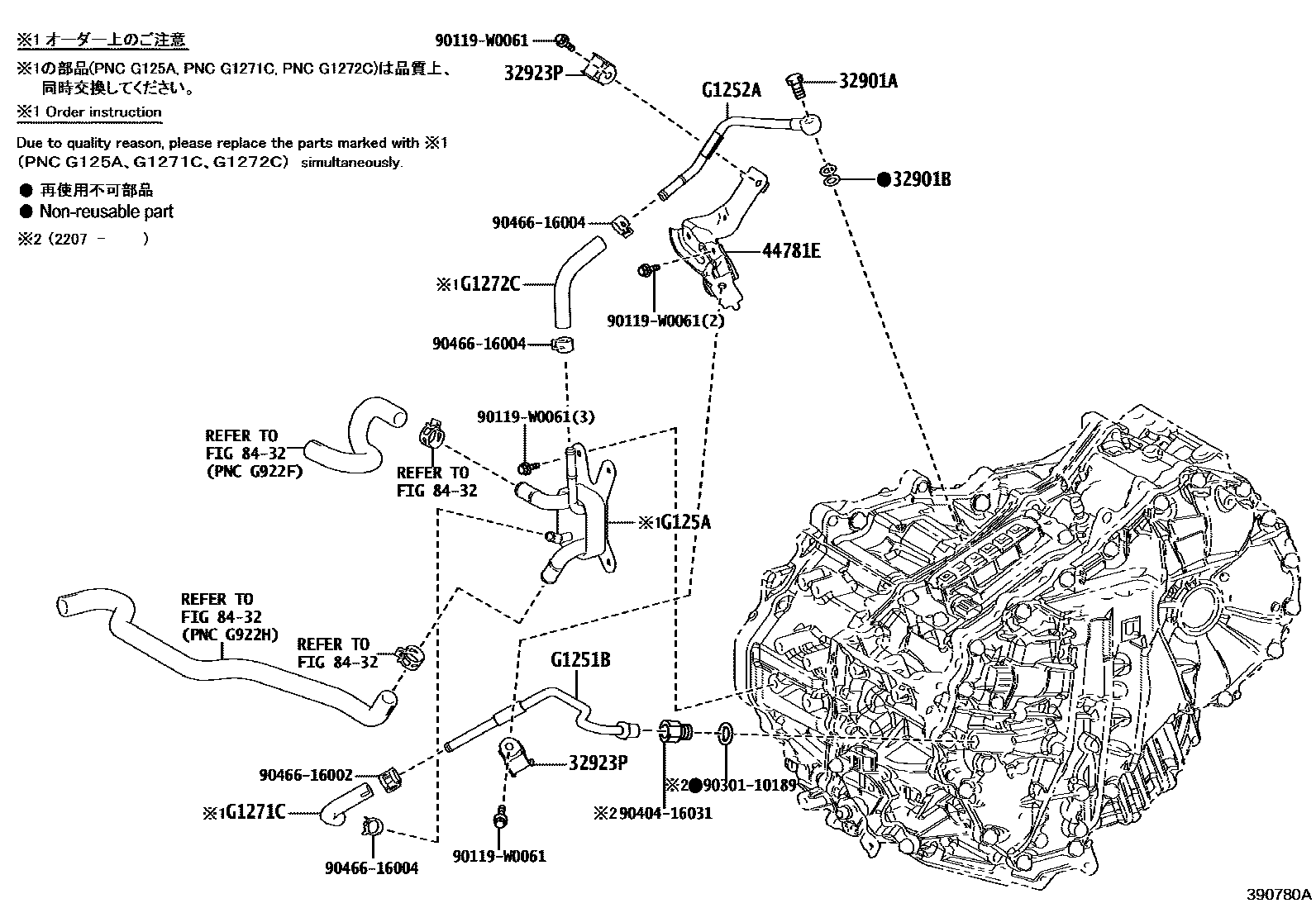

Toyota COROLLA 油冷却器和配管(HV或FCV) EPC diagram — 390780A
油冷却器和配管(HV或FCV) — 390780A (201901 – 999999)

PNC and OE references

PNCPart nameOE numbers
32901AConnector bolt (for oil cooler)90401-12039
32901BGasket (for transmission oil cooler connector)90430-12037
32923PNo. 1 transmission oil cooler pipe clamp32923-52040
44781ESUPPORT DE TUYAU FLEXIBLE44781-12070 · 44781-47010
G1251BCONDUIT, REFROID. MOTEUR, NO.1G1251-12010 · G1251-47010
G1252ACONDUIT, REFROID. MOTEUR, NO.2G1252-12010 · G1252-47010
G125ARADIATEUR, REFROIDISSEMENT MOTEURG125A-12010 · G125A-47010
G1271CNo. 1 motor cooling hoseG1271-12010 · G1271-47010
G1272CNo. 2 motor cooling hoseG1272-12010 · G1272-47010
