Toyota COROLLA Exhaust Pipe — Figure 1702

Toyota COROLLA EPC diagram 1702, Exhaust Pipe, with 8 images and 13 PNC and OE references.

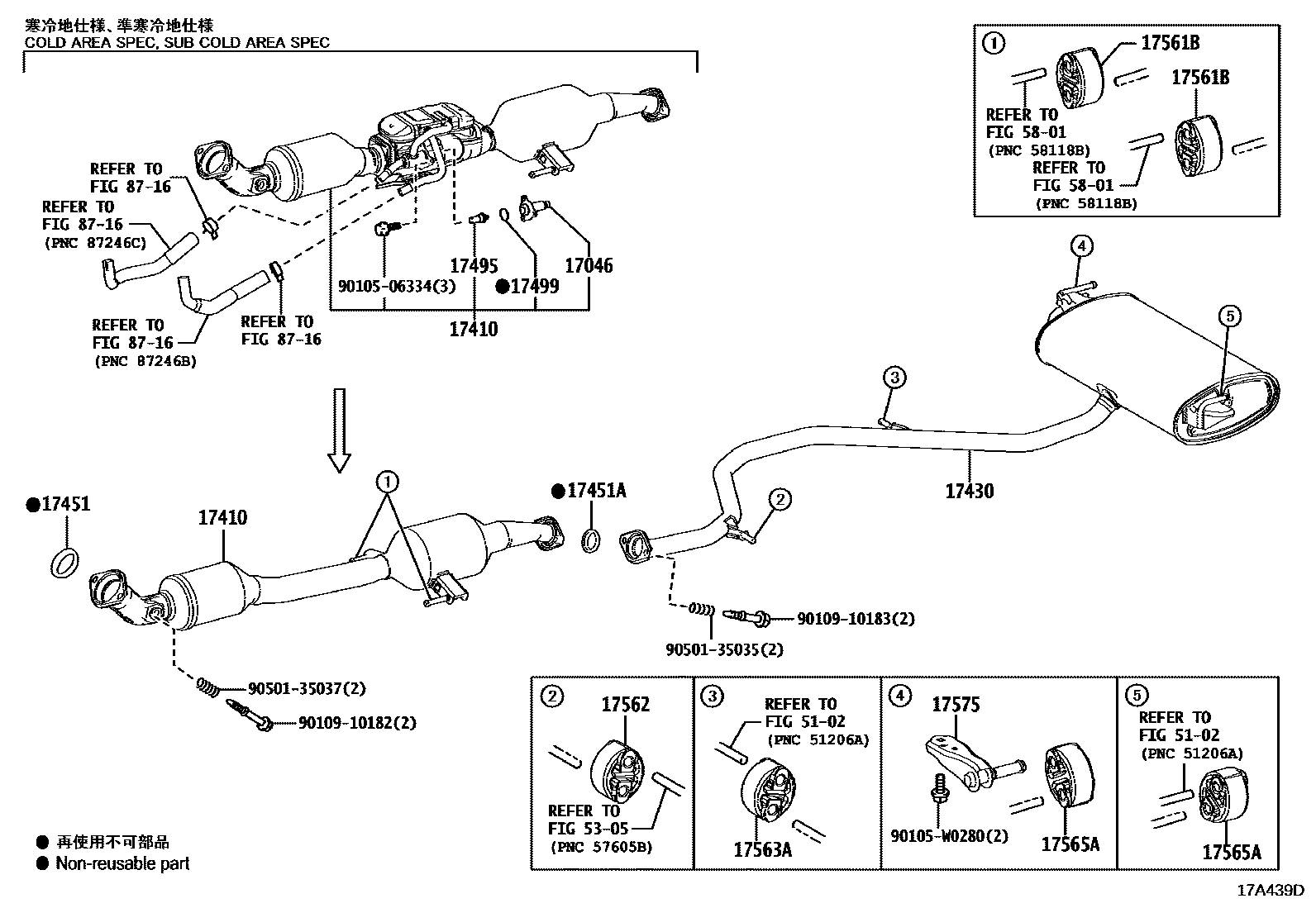

Toyota COROLLA Exhaust Pipe EPC diagram — 17A439D
Exhaust Pipe — 17A439D (201902 – 202010)

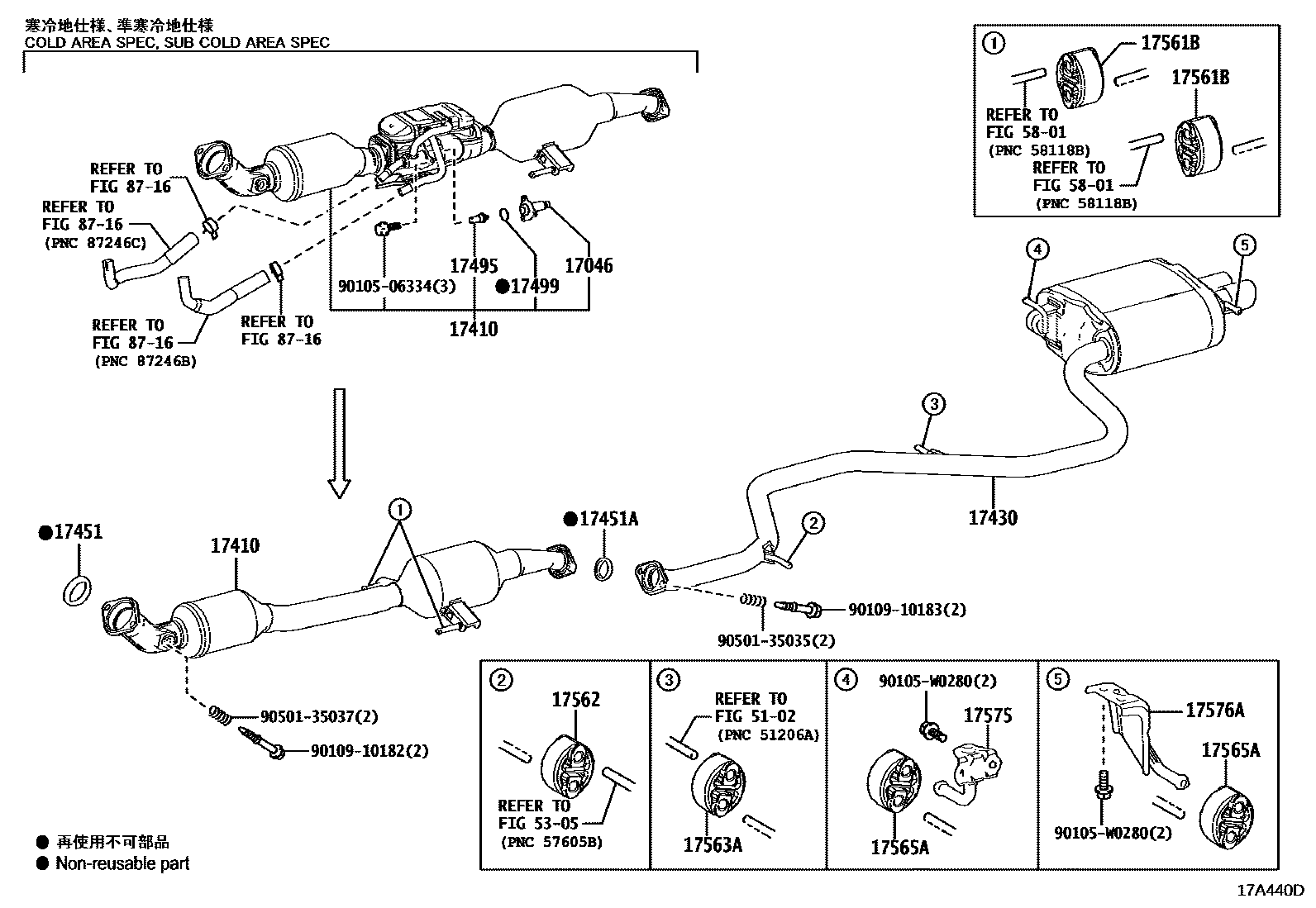

Toyota COROLLA Exhaust Pipe EPC diagram — 17A440D
Exhaust Pipe — 17A440D (201902 – 202010)

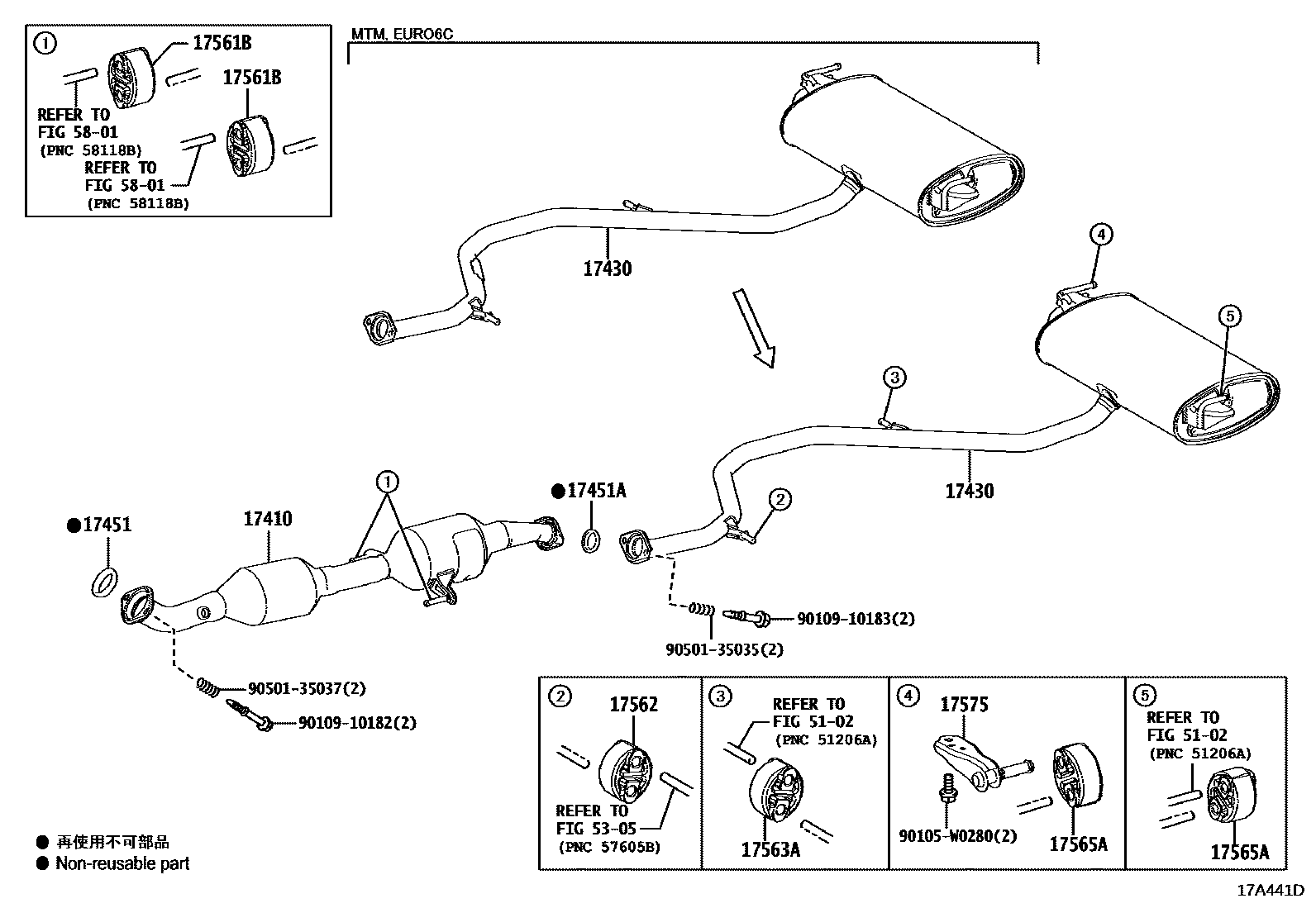

Toyota COROLLA Exhaust Pipe EPC diagram — 17A441D
Exhaust Pipe — 17A441D (201901 – 999999)

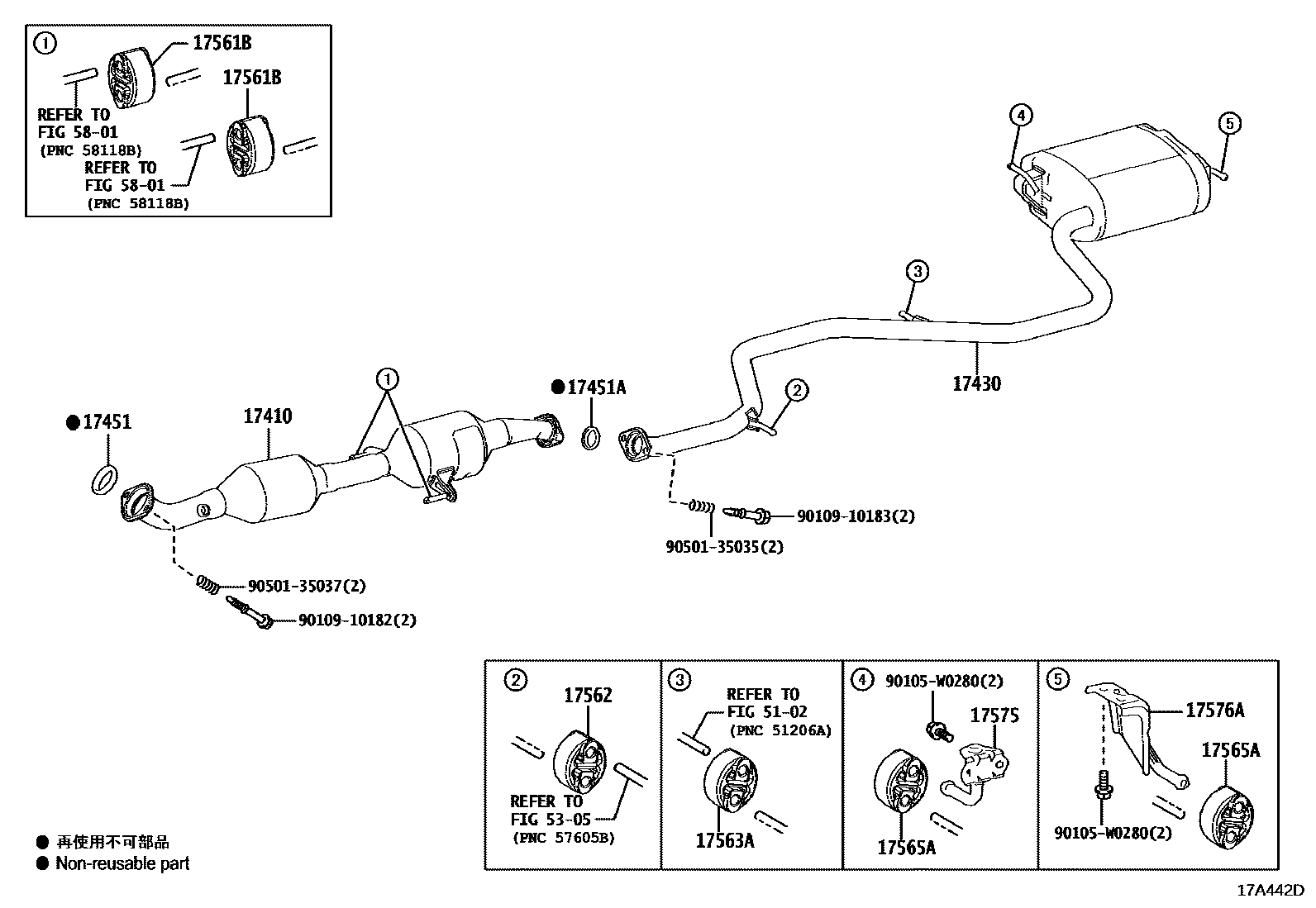

Toyota COROLLA Exhaust Pipe EPC diagram — 17A442D
Exhaust Pipe — 17A442D (201902 – 999999)

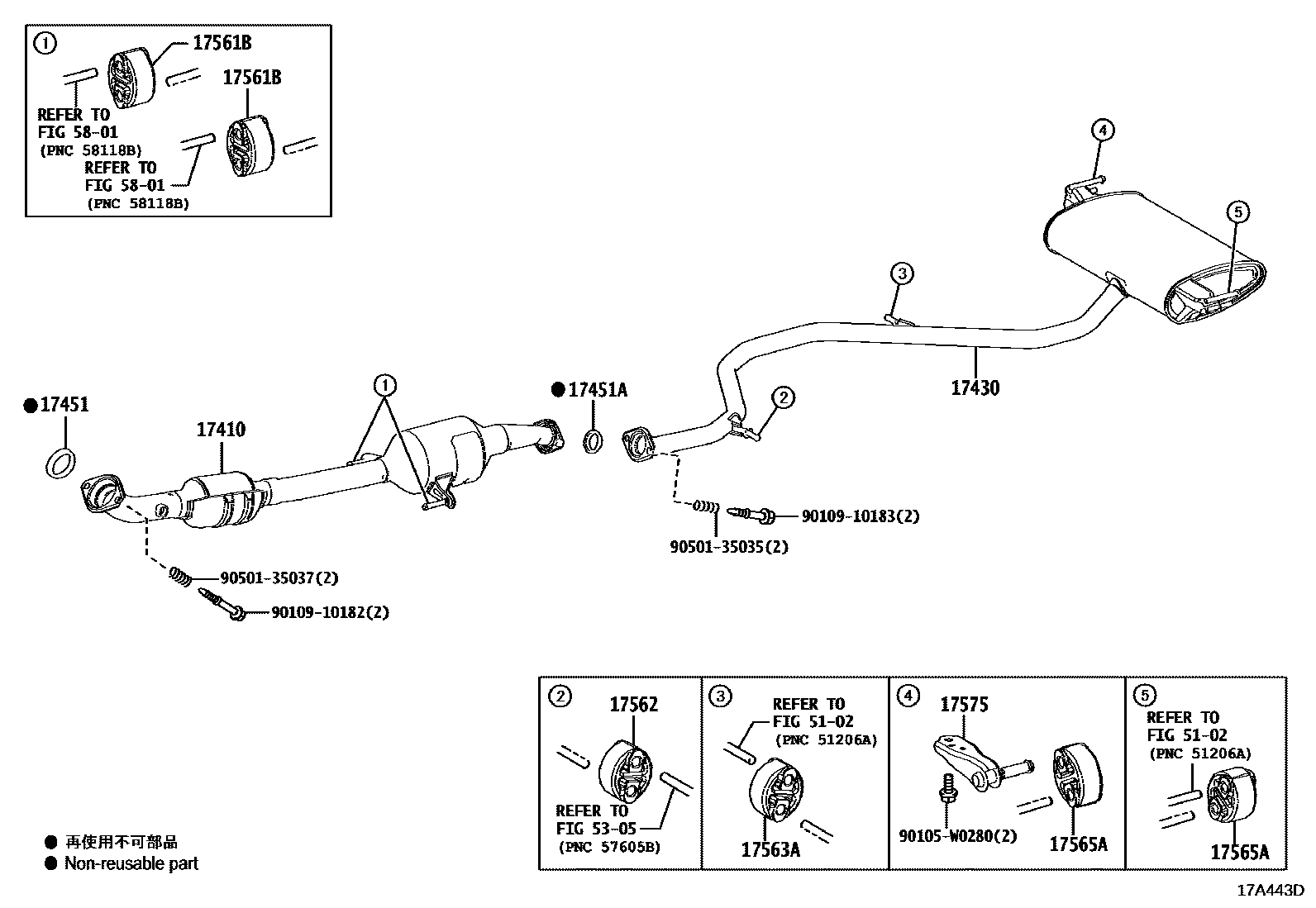

Toyota COROLLA Exhaust Pipe EPC diagram — 17A443D
Exhaust Pipe — 17A443D (201901 – 999999)

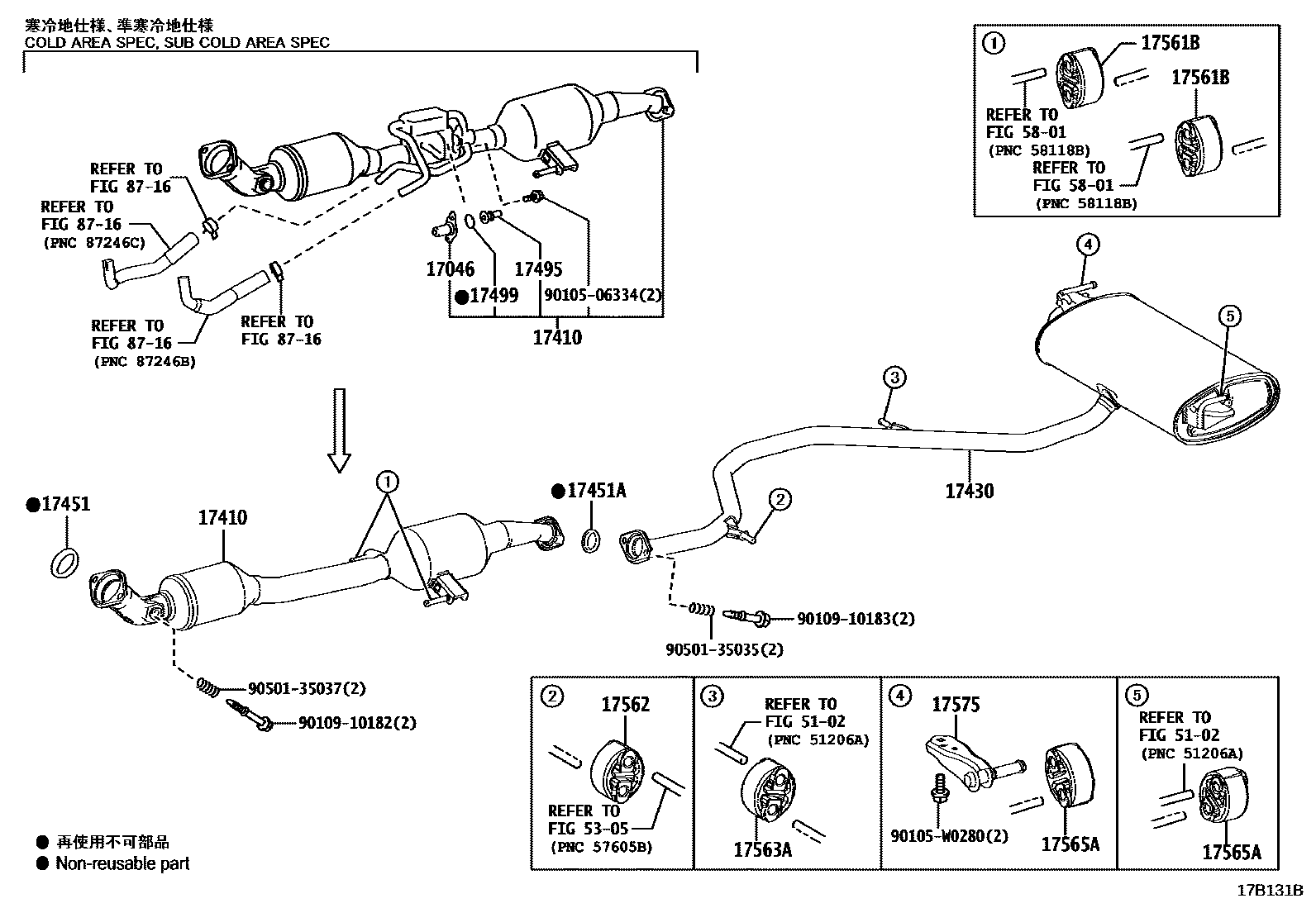

Toyota COROLLA Exhaust Pipe EPC diagram — 17B131B
Exhaust Pipe — 17B131B (202010 – 999999)

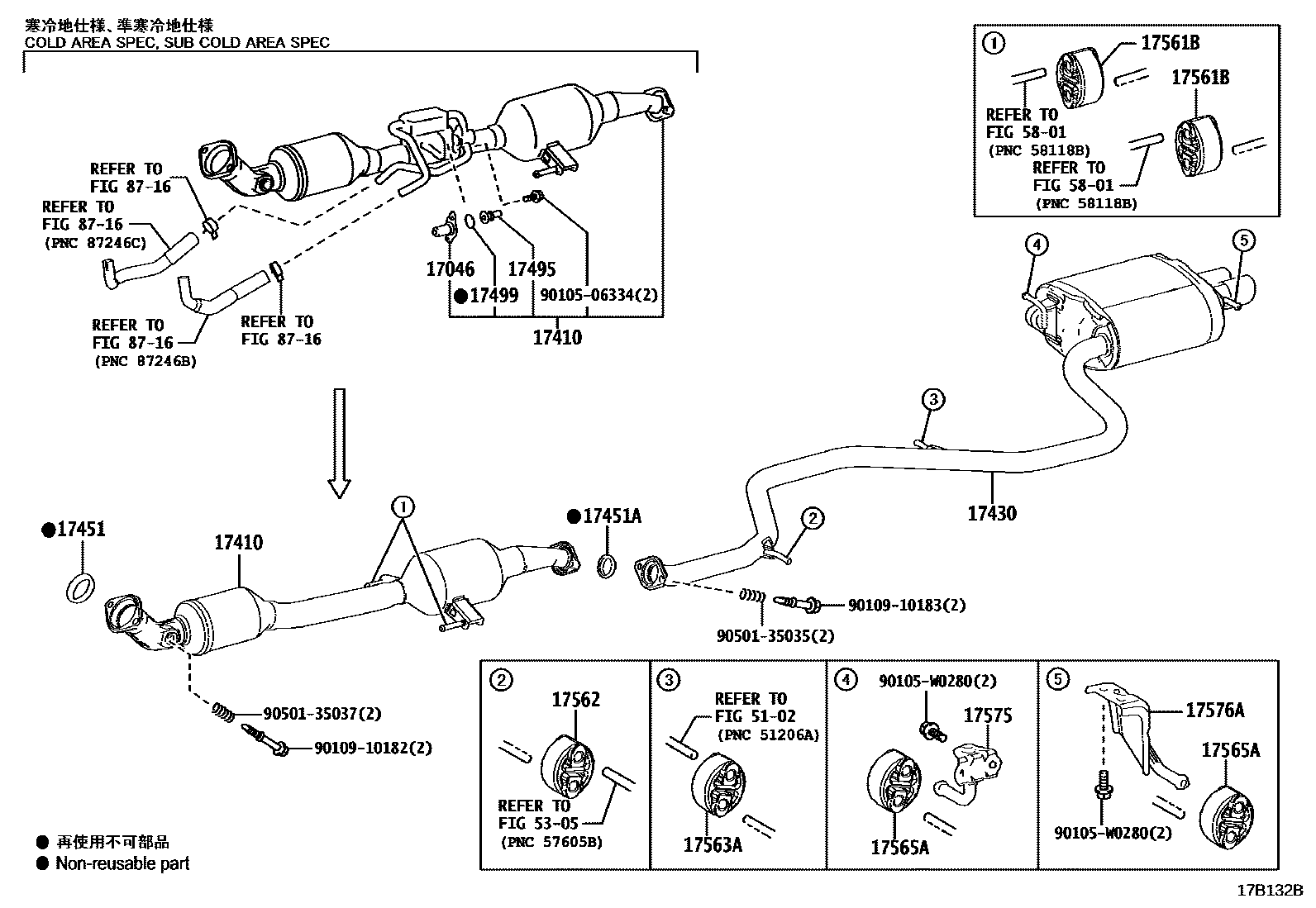

Toyota COROLLA Exhaust Pipe EPC diagram — 17B132B
Exhaust Pipe — 17B132B (202010 – 999999)

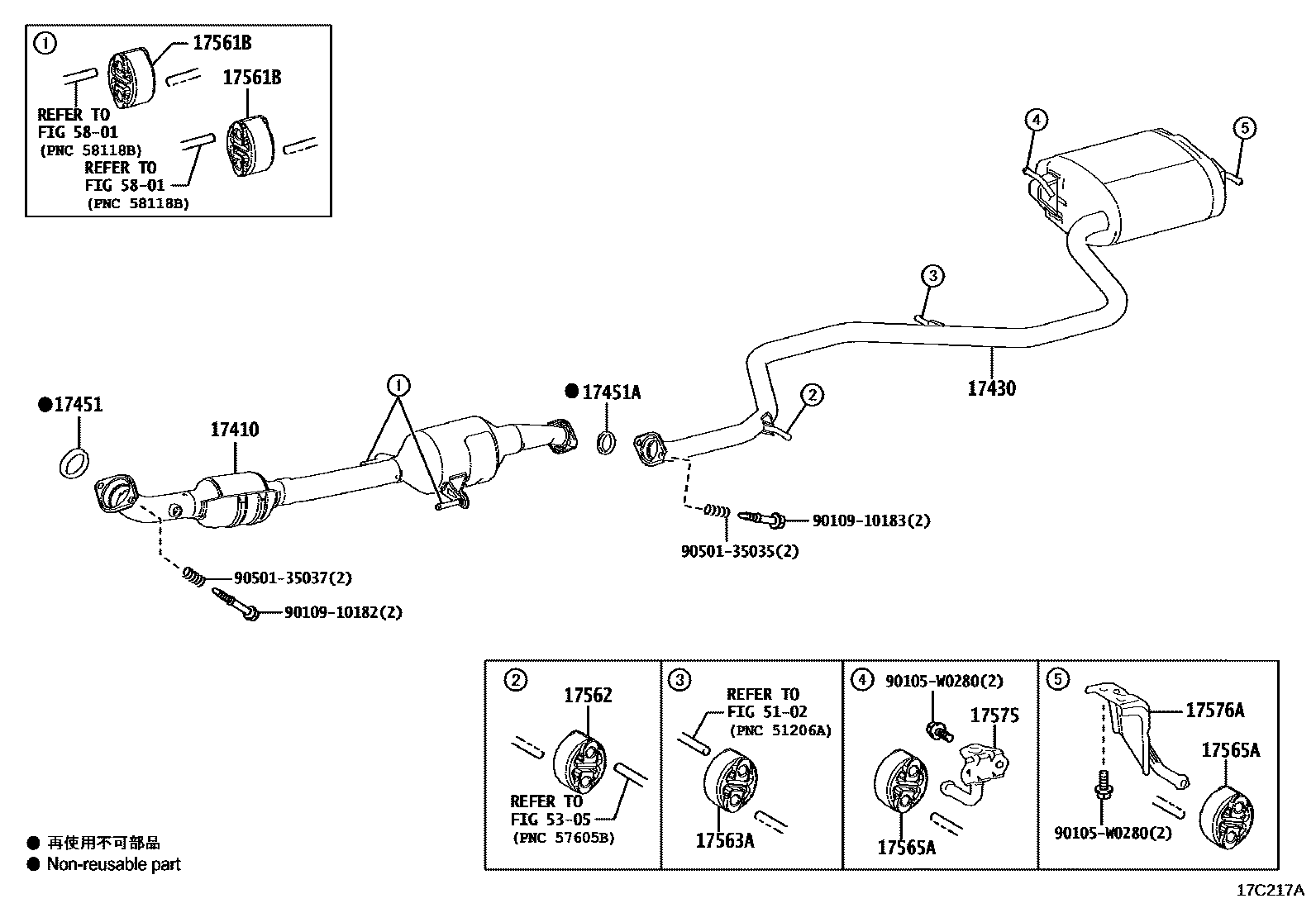

Toyota COROLLA Exhaust Pipe EPC diagram — 17C217A
Exhaust Pipe — 17C217A (201902 – 999999)

PNC and OE references

PNCPart nameOE numbers
17046Exhaust pipe exhaust control actuator sub-assembly17046-24010 · 17046-37100
17410Front exhaust pipe assembly17410-0TD30 · 17410-0TD31 · 17410-0TD32 · 17410-0TJ20 · 17410-0TK30 · 17410-0TN60 · 17410-0Y780 · 17410-0Y790 · 17410-F2030 · 17410-F2031 · 17410-F2040 · 17410-F2160
17430Exhaust tailpipe assembly17430-0T510 · 17430-0T520 · 17430-0T800 · 17430-0Y400 · 17430-0Y420 · 17430-0Y500 · 17430-F2030 · 17430-F2040 · 17430-F2290
17451Exhaust pipe gasket17451-0R010 · 17451-0T090
17451ANo. 2 exhaust pipe gasket17451-0J022 · 17451-0T100
17495Exhaust pipe exhaust control actuator17495-24010 · 17495-37010
17499Exhaust pipe exhaust control actuator gasket17499-24010 · 17499-37020
17561BNo. 1 exhaust pipe lifting lug17565-0J031 · 17565-0T040
17562No. 2 exhaust pipe lifting lug17565-0J031 · 17565-0T040
17563ANo. 3 exhaust pipe lifting lug17565-0J031 · 17565-0T040
17565ANo. 4 exhaust pipe lifting lug17565-0J031 · 17565-0T040
17575No. 5 exhaust pipe bracket17575-0Y030 · 17575-F2050
17576ANo. 6 exhaust pipe bracket17576-0T050
