Toyota COROLLA Water Pump — Figure 1601

Toyota COROLLA EPC diagram 1601, Water Pump, with 3 images and 6 PNC and OE references.

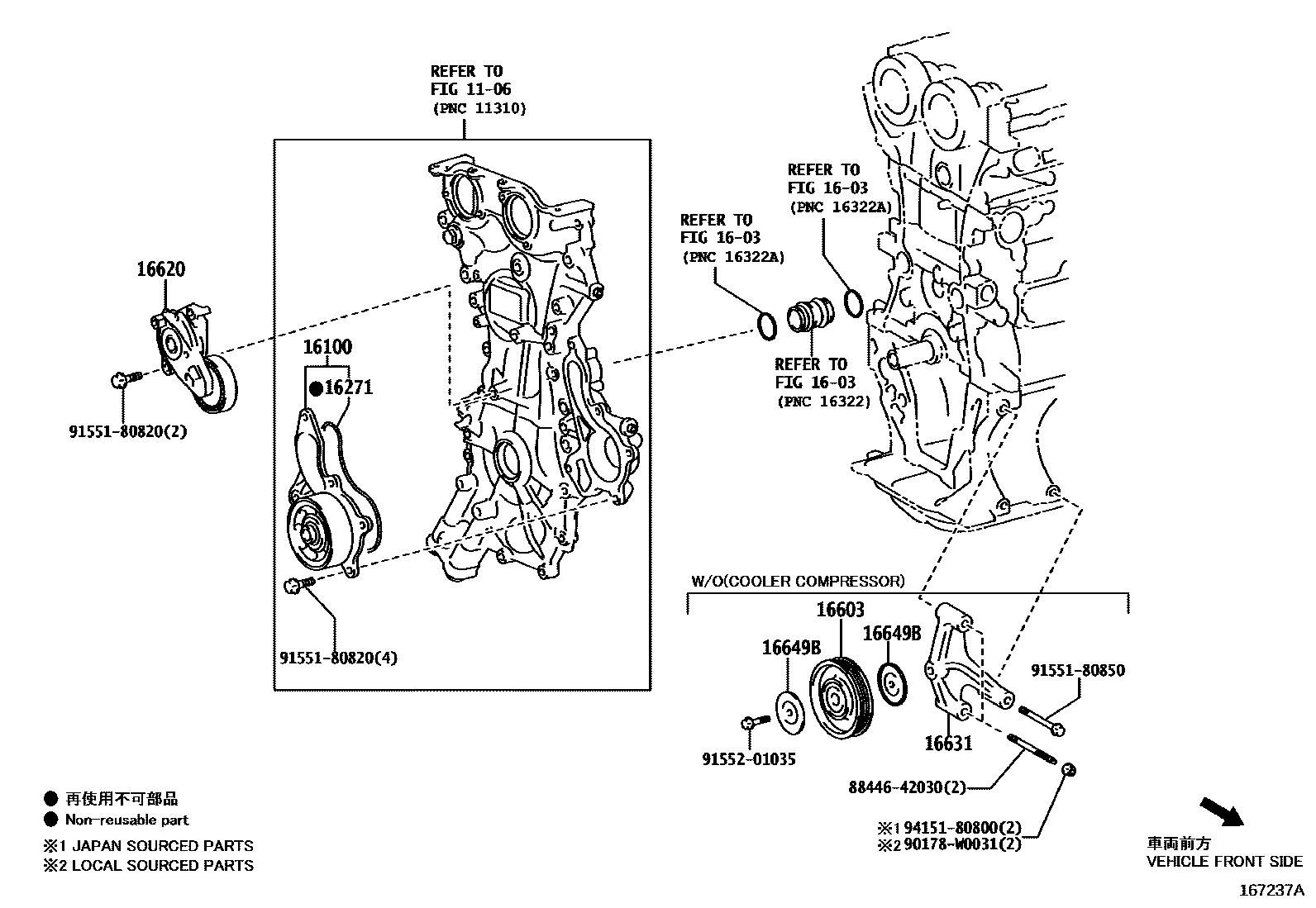

Toyota COROLLA Water Pump EPC diagram — 167237A
Water Pump — 167237A (201901 – 999999)

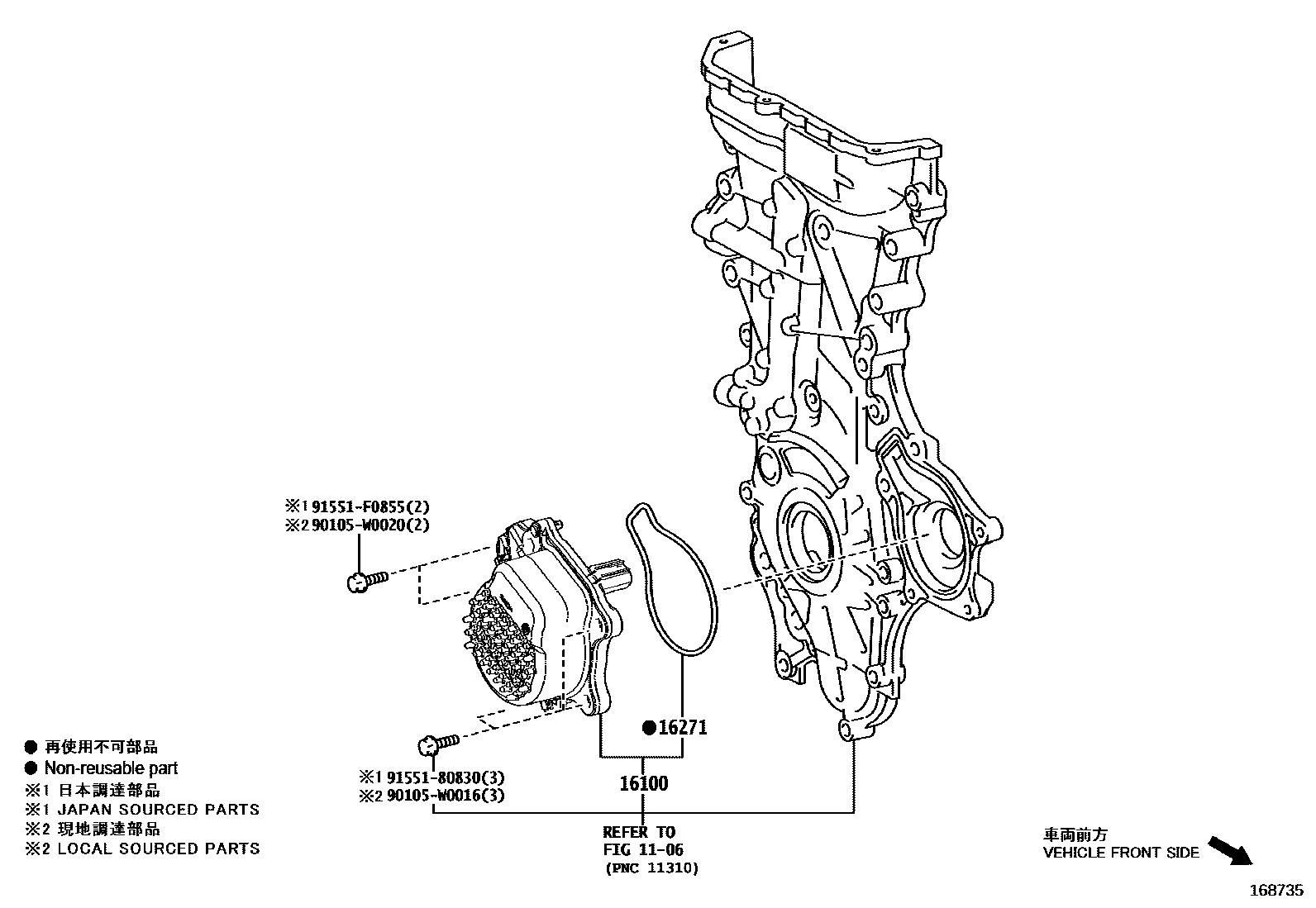

Toyota COROLLA Water Pump EPC diagram — 168735
Water Pump — 168735 (201901 – 999999)

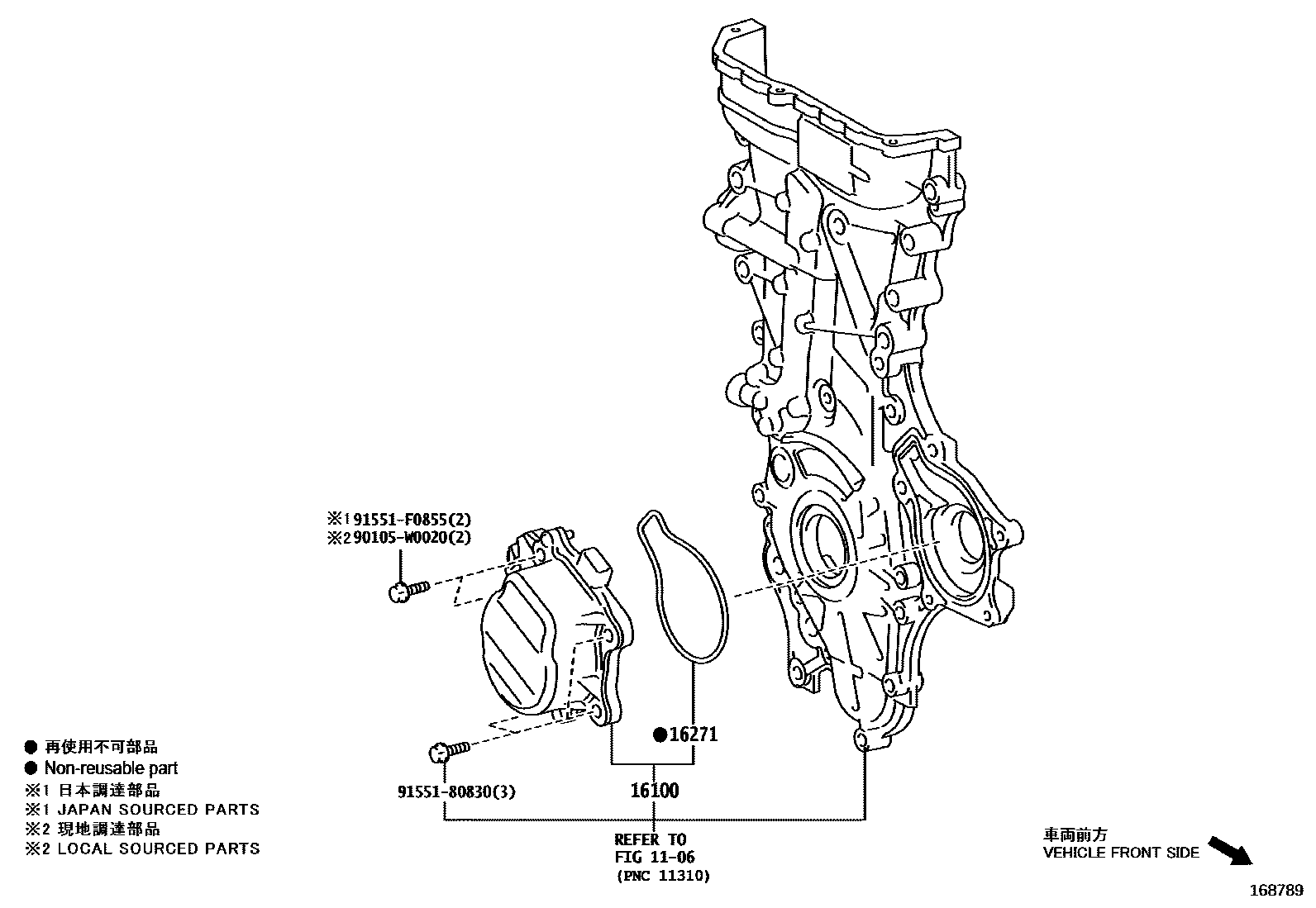

Toyota COROLLA Water Pump EPC diagram — 168789
Water Pump — 168789 (202301 – 999999)

PNC and OE references

PNCPart nameOE numbers
16100Engine water pump assembly16100-80014 · 161A0-39035 · 161A0-39045
16271water pump gasket16271-37020 · 16271-47060
16603No. 1 idler pulley sub-assembly16603-50030
16620Poly V-belt tensioner assembly16620-47061
16631Idler gear bracket16631-47010
16649BIdler cover16649-50030
