Toyota COROLLA 线束和卡夹 — Figure 8202

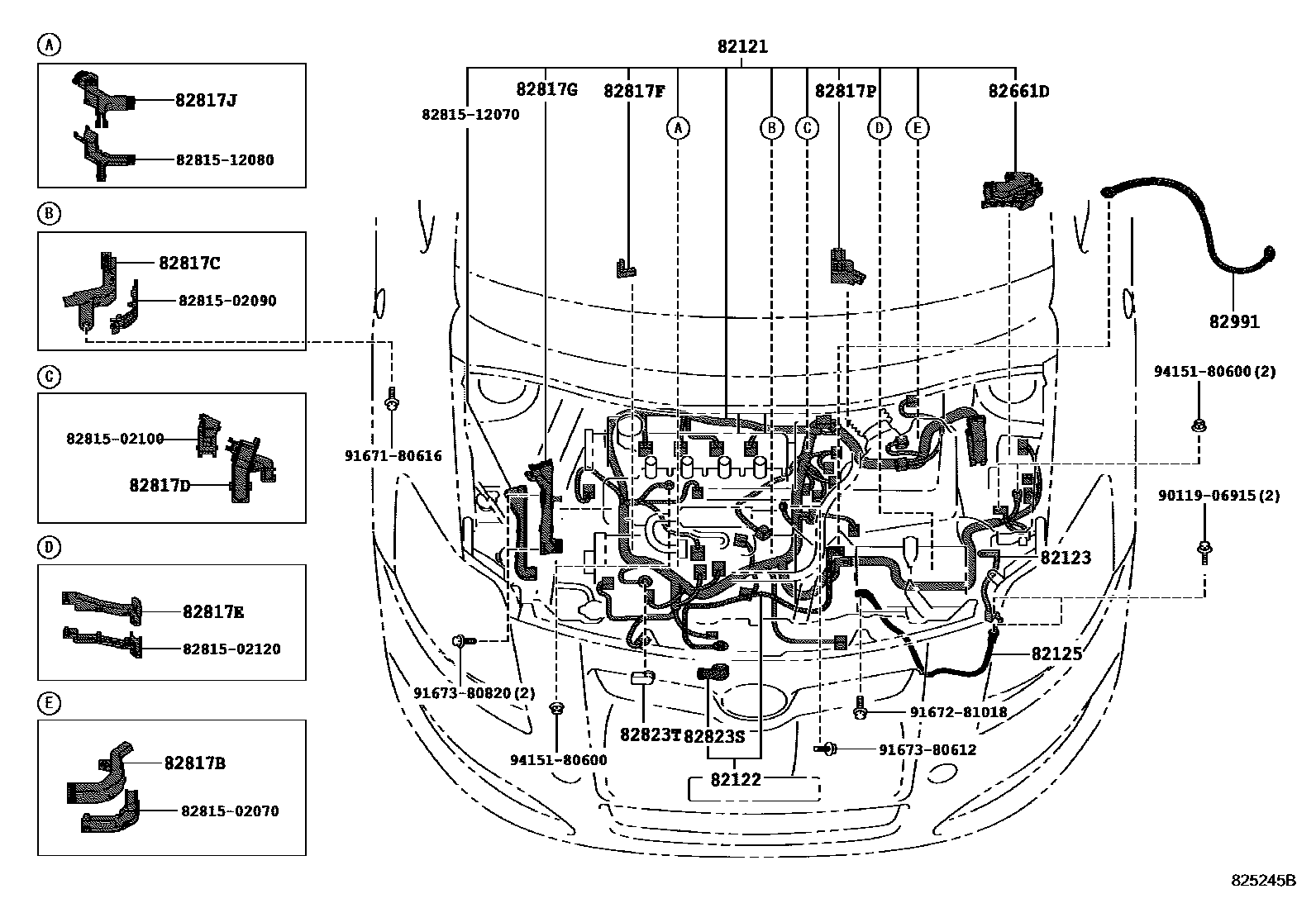

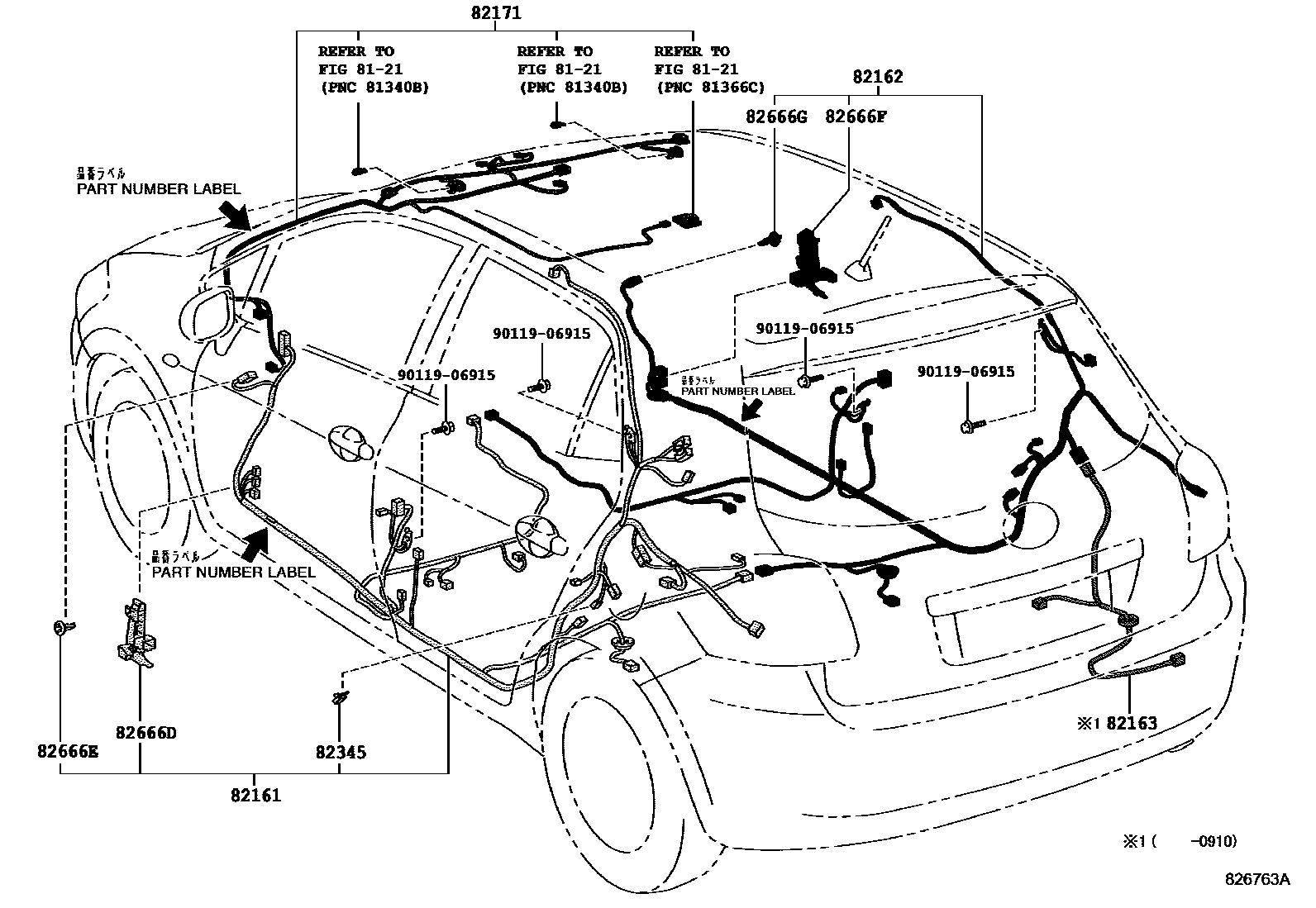

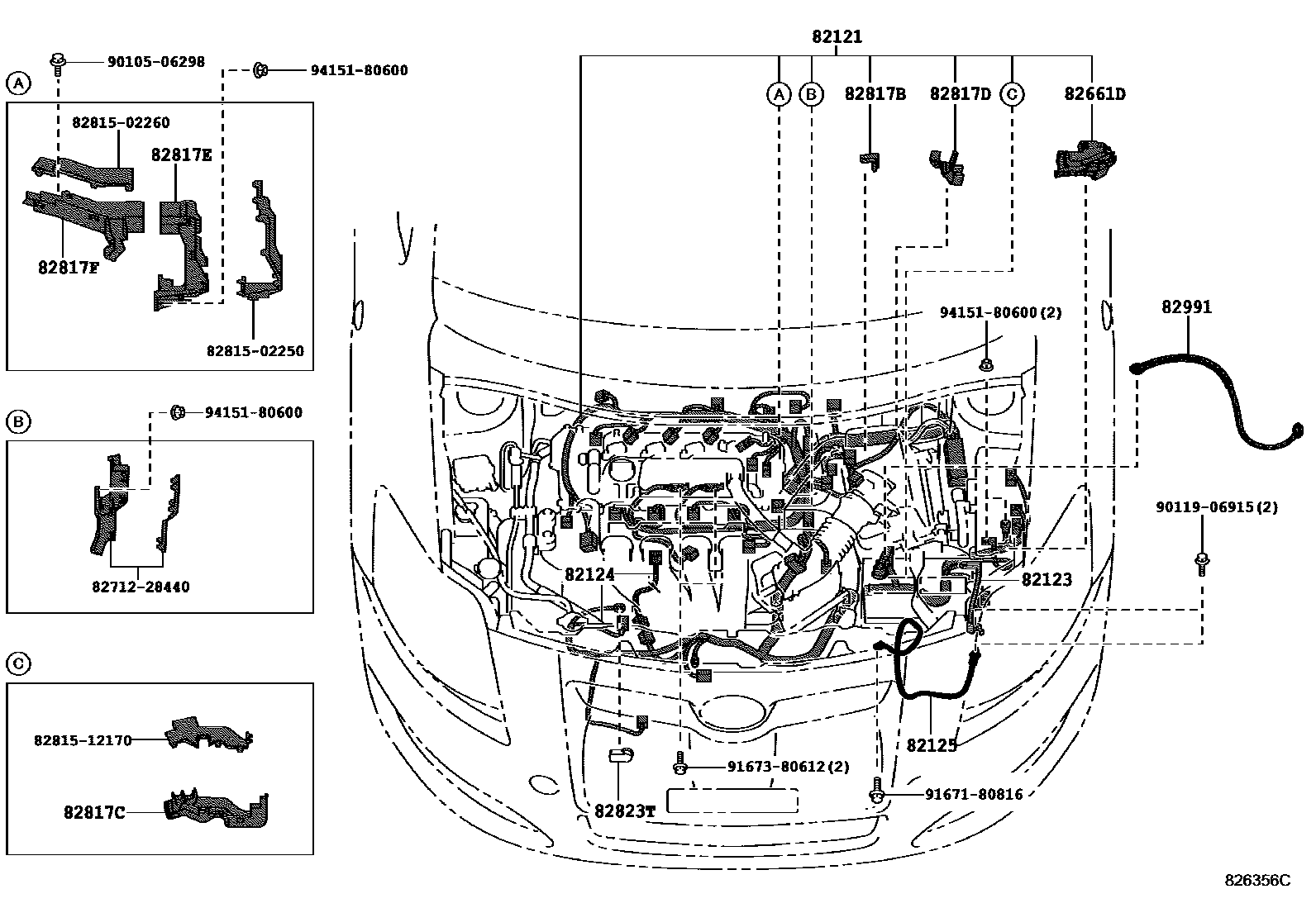

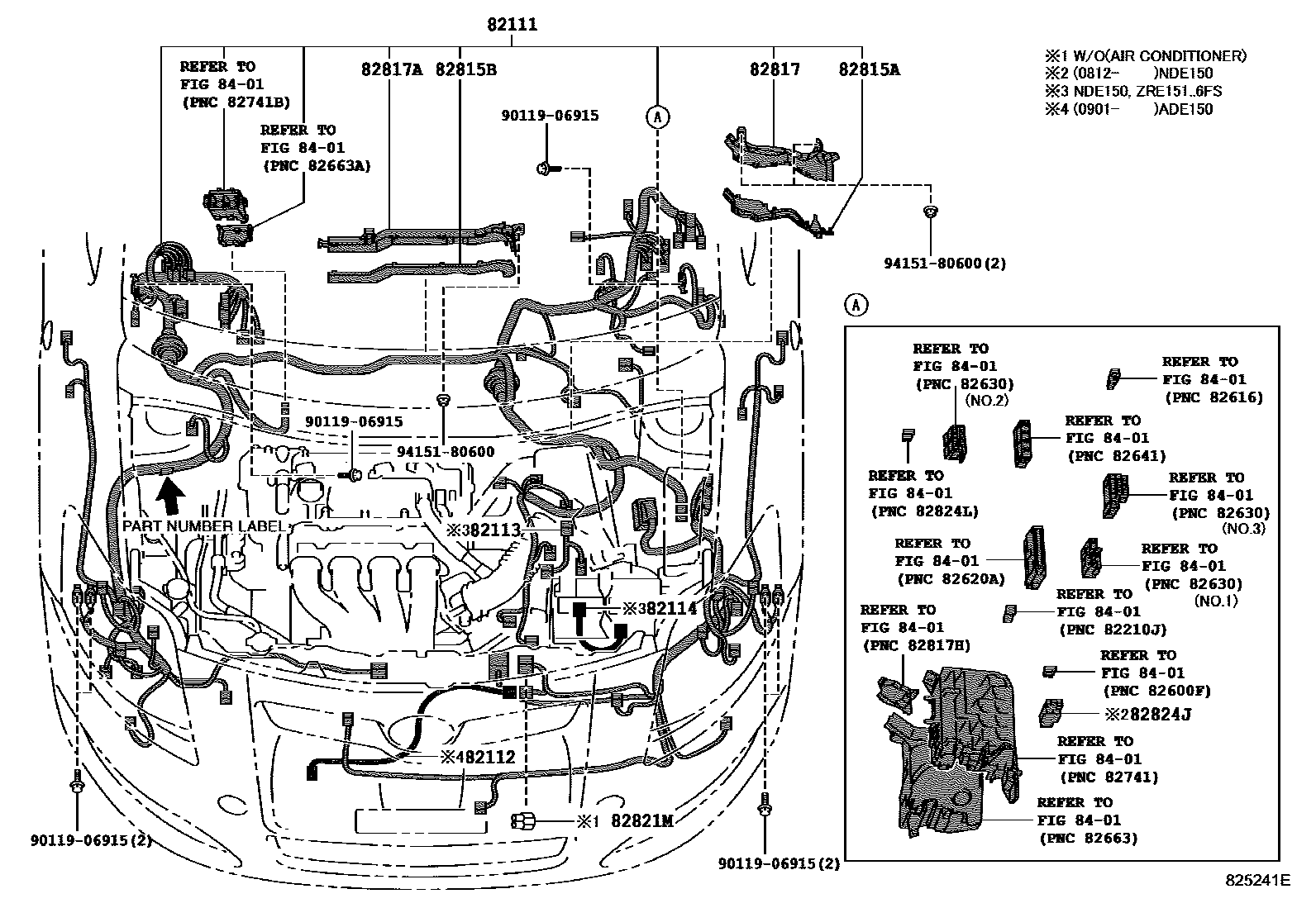

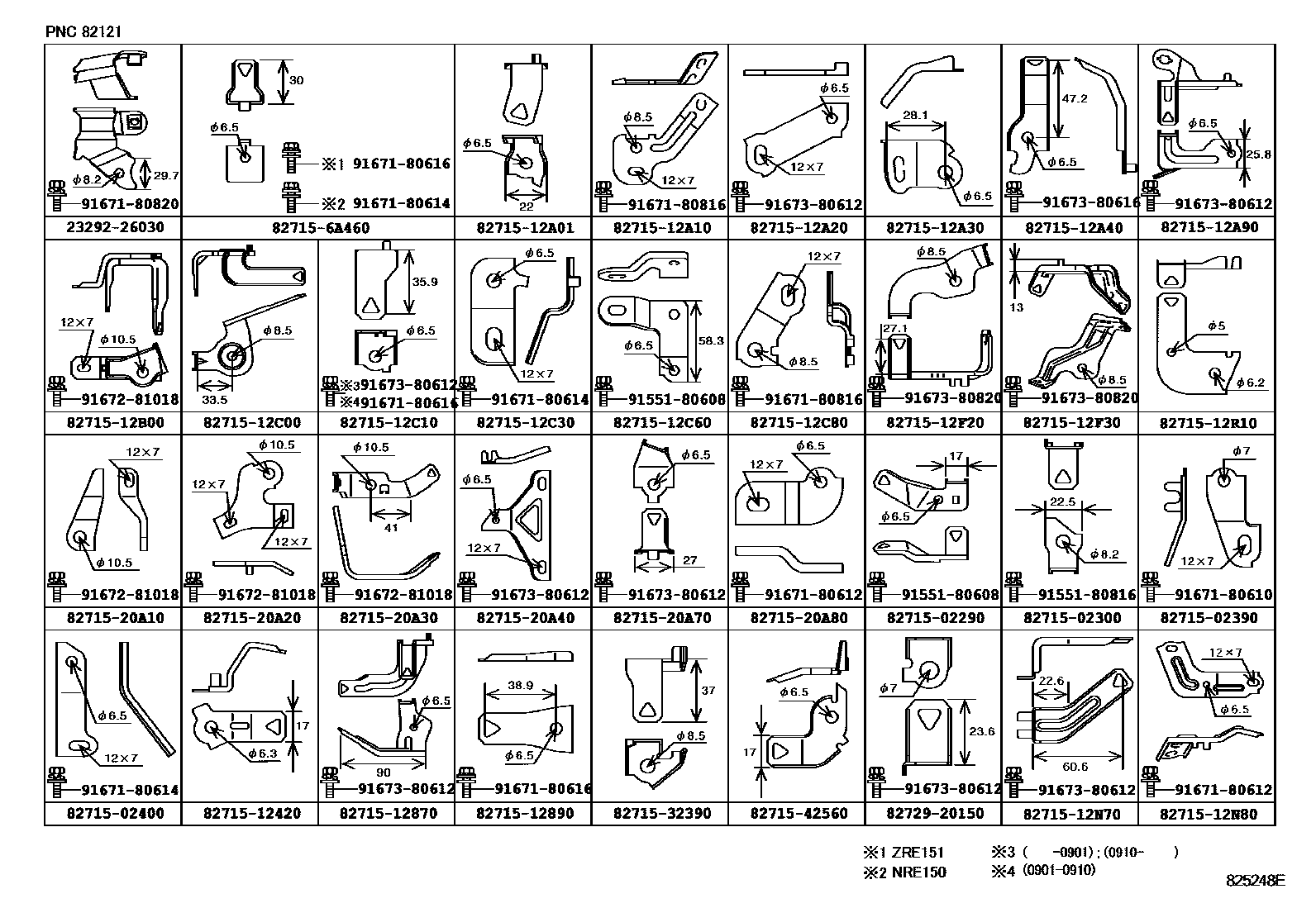

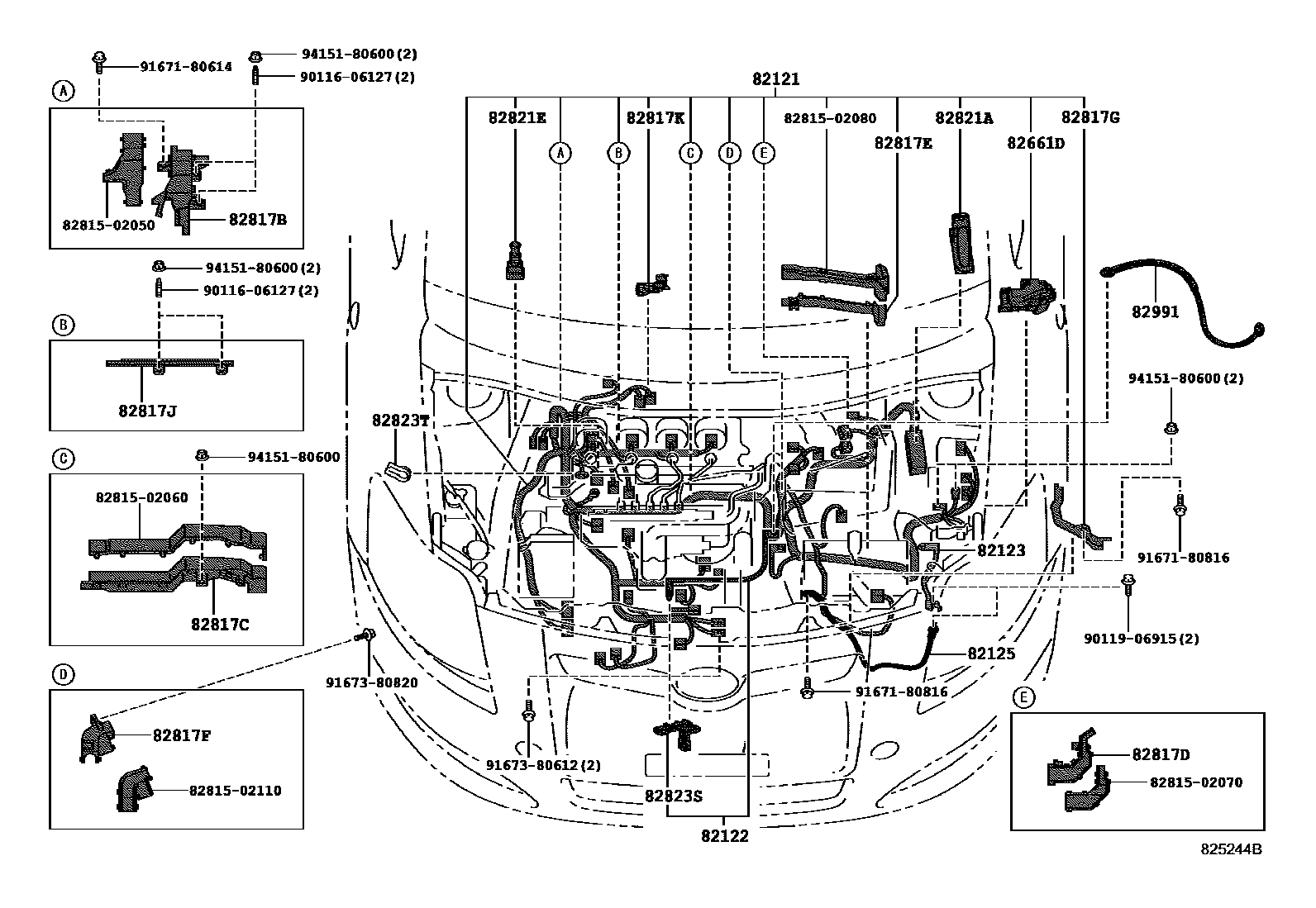

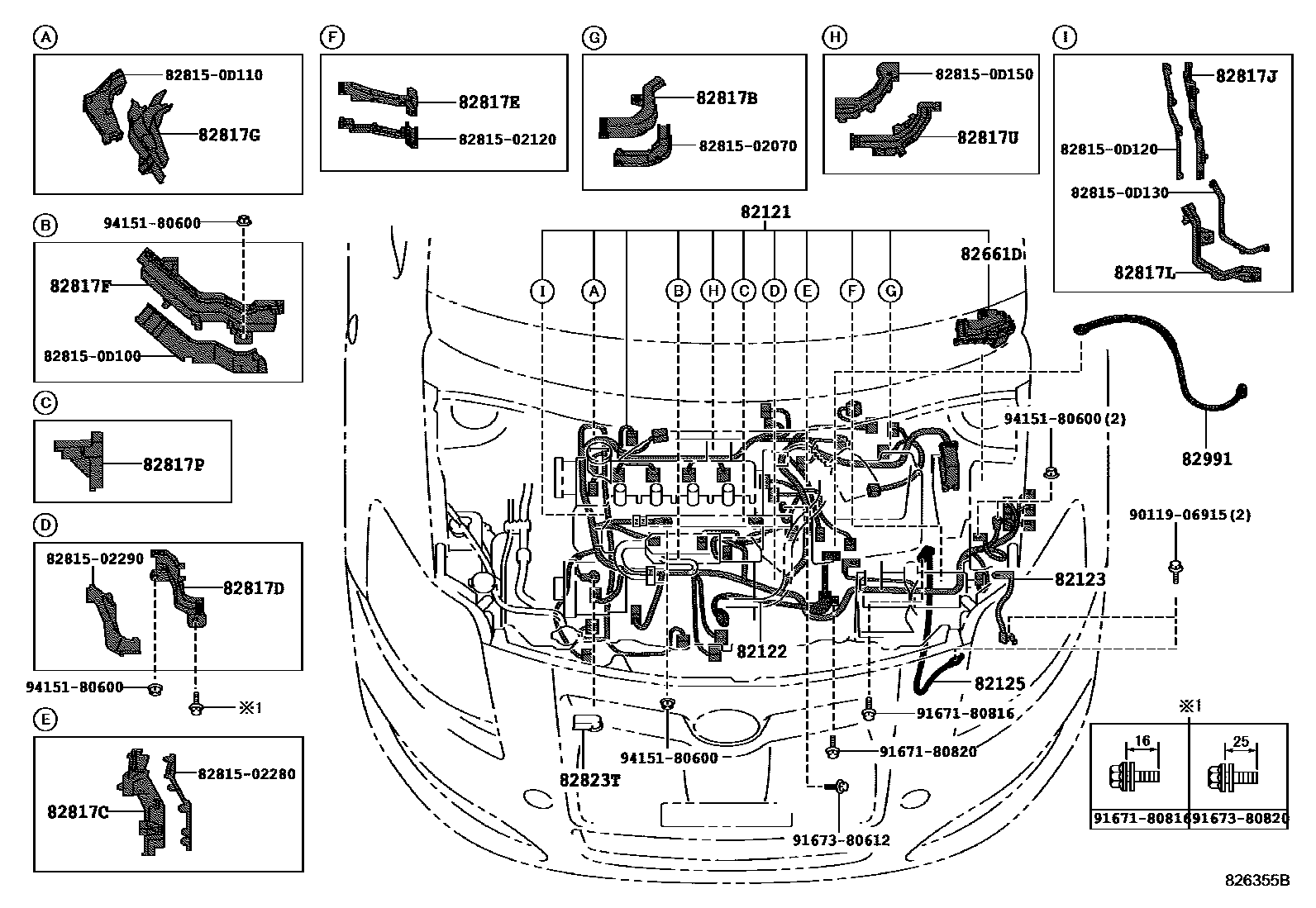

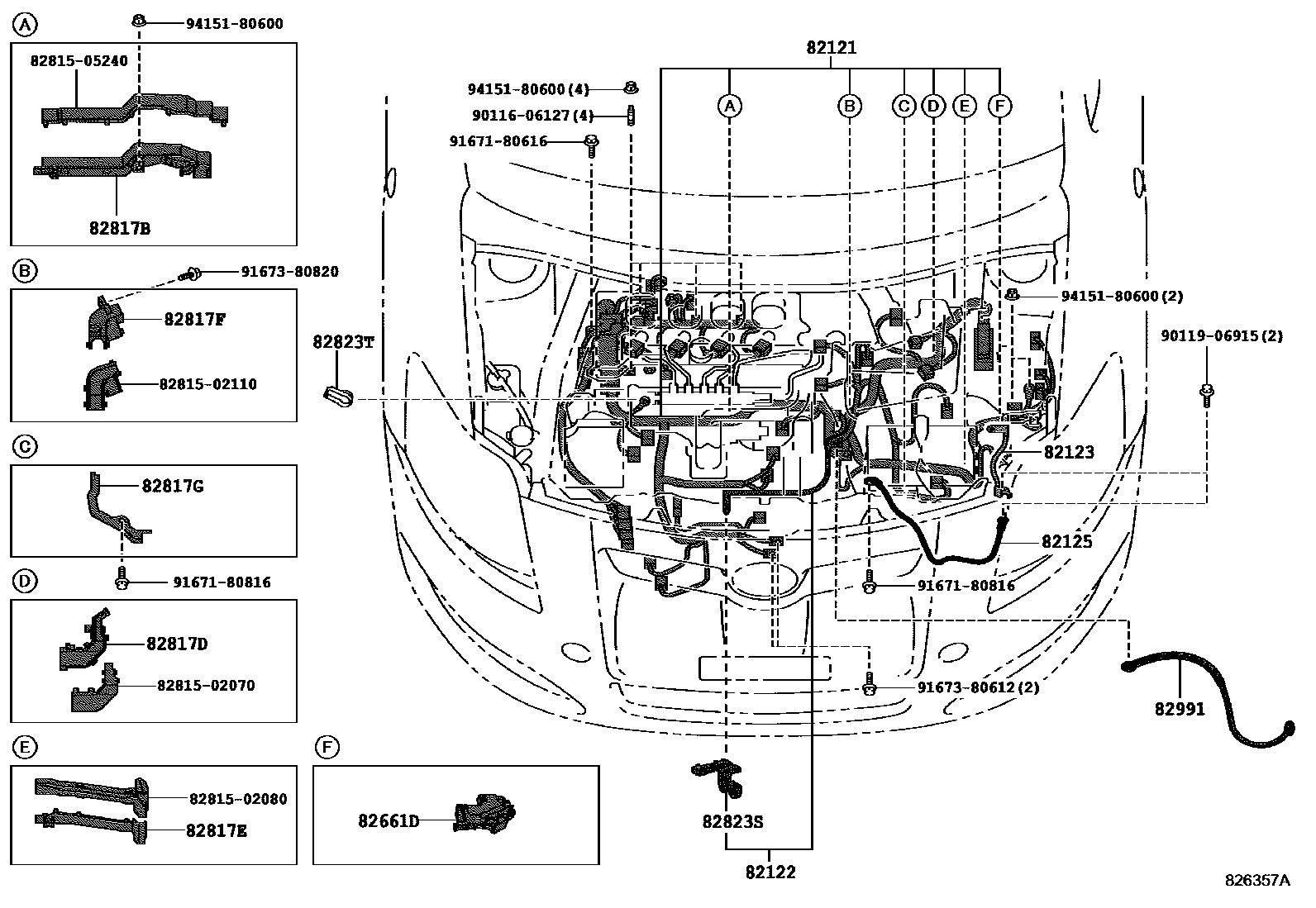

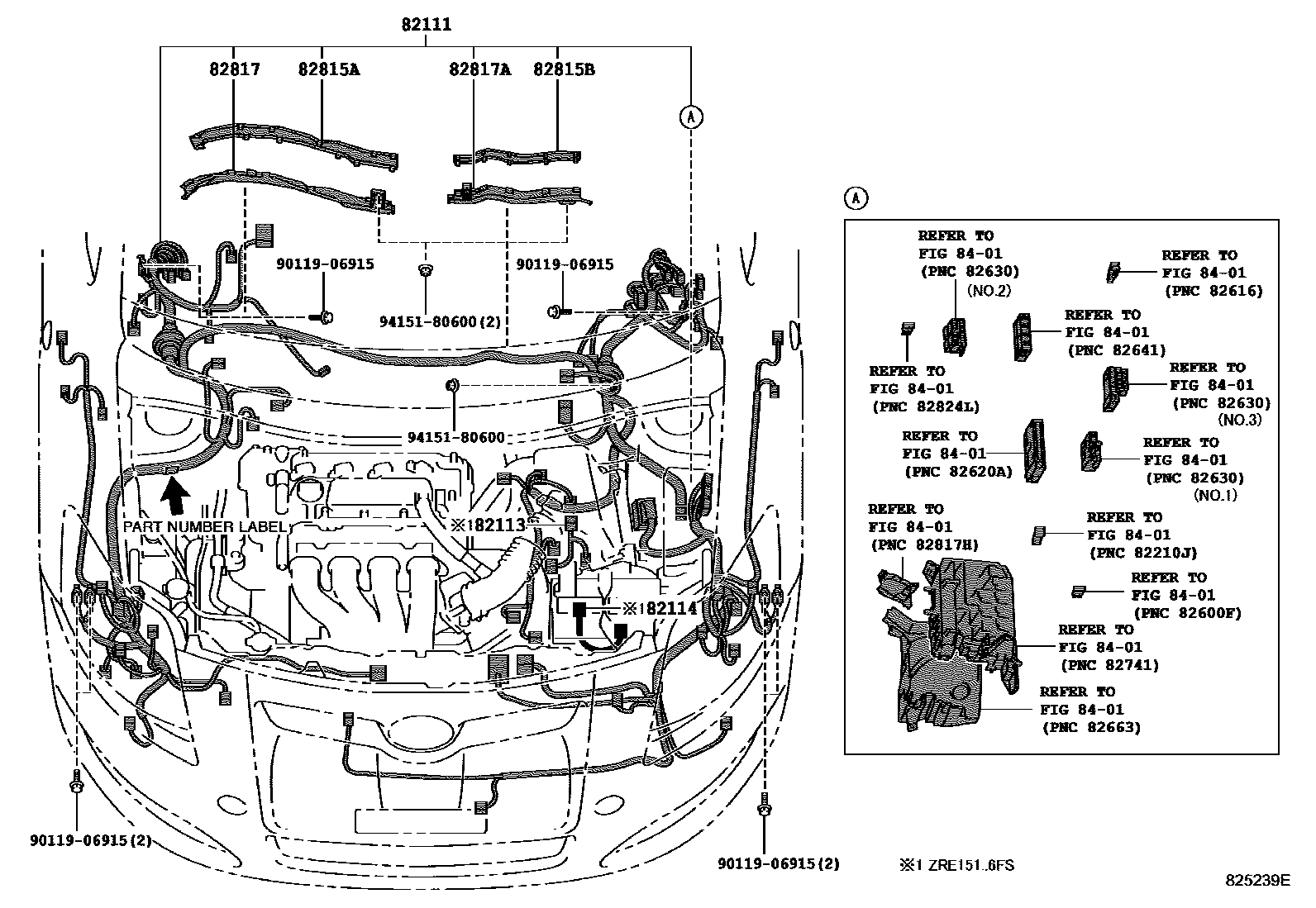

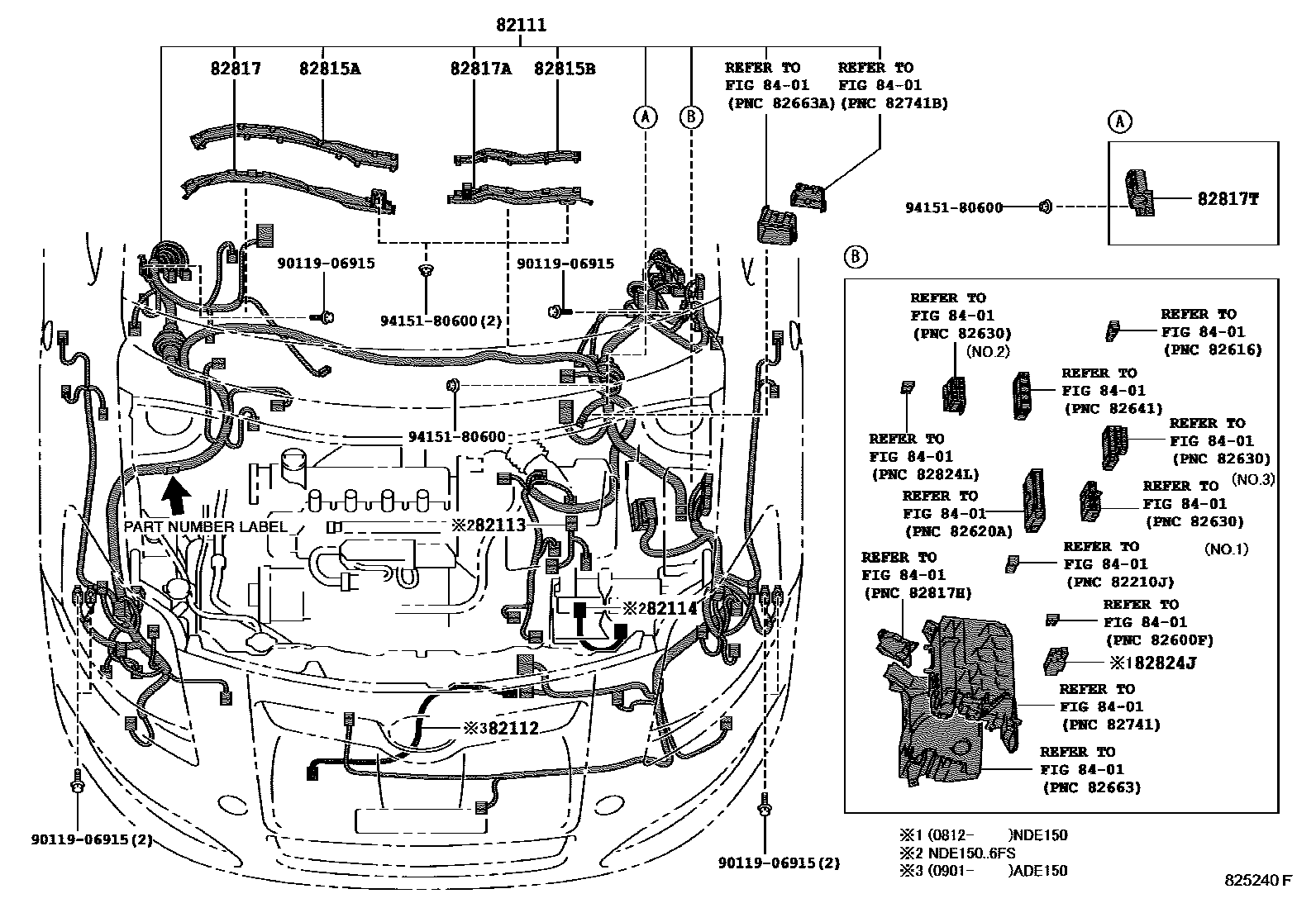

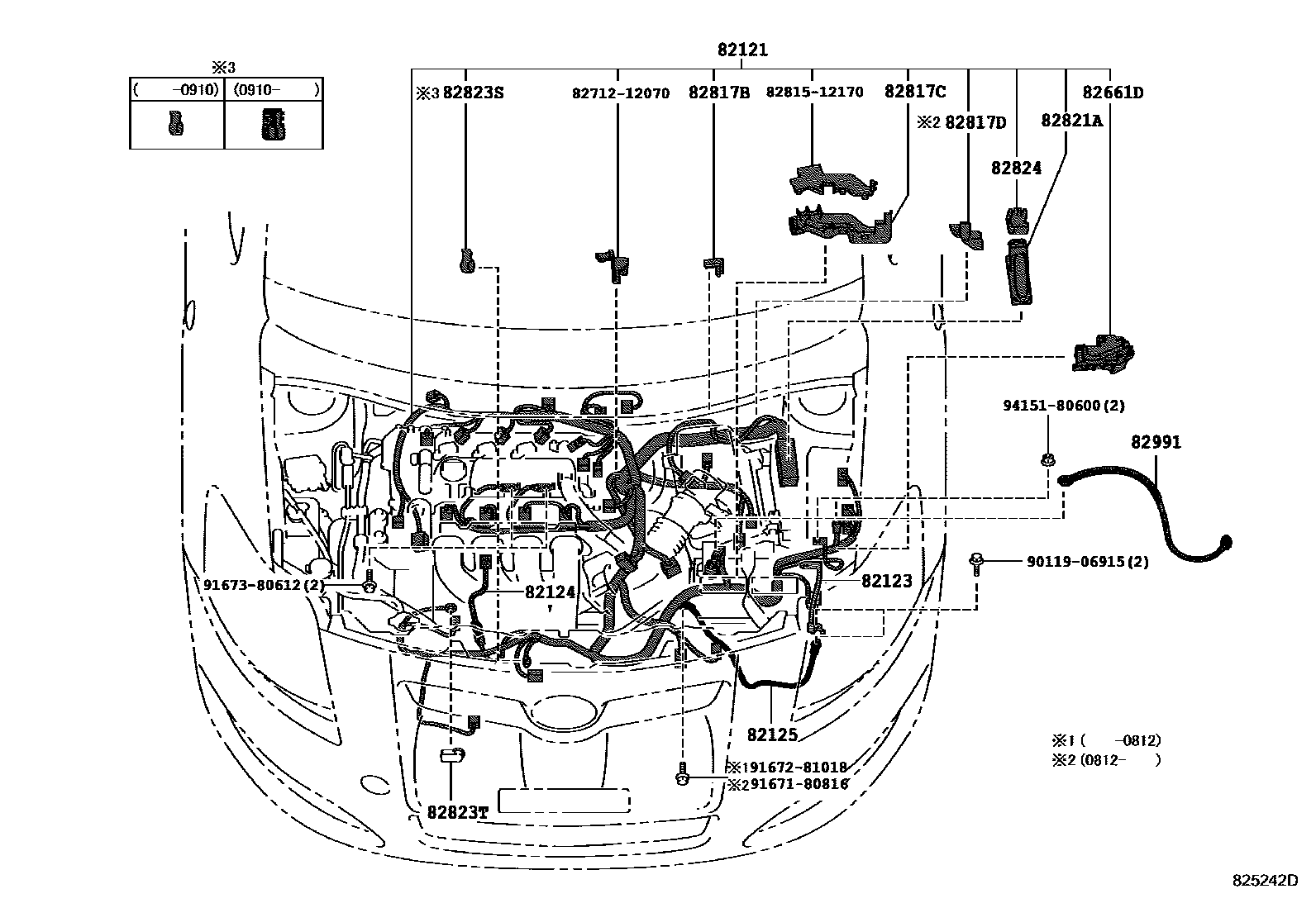

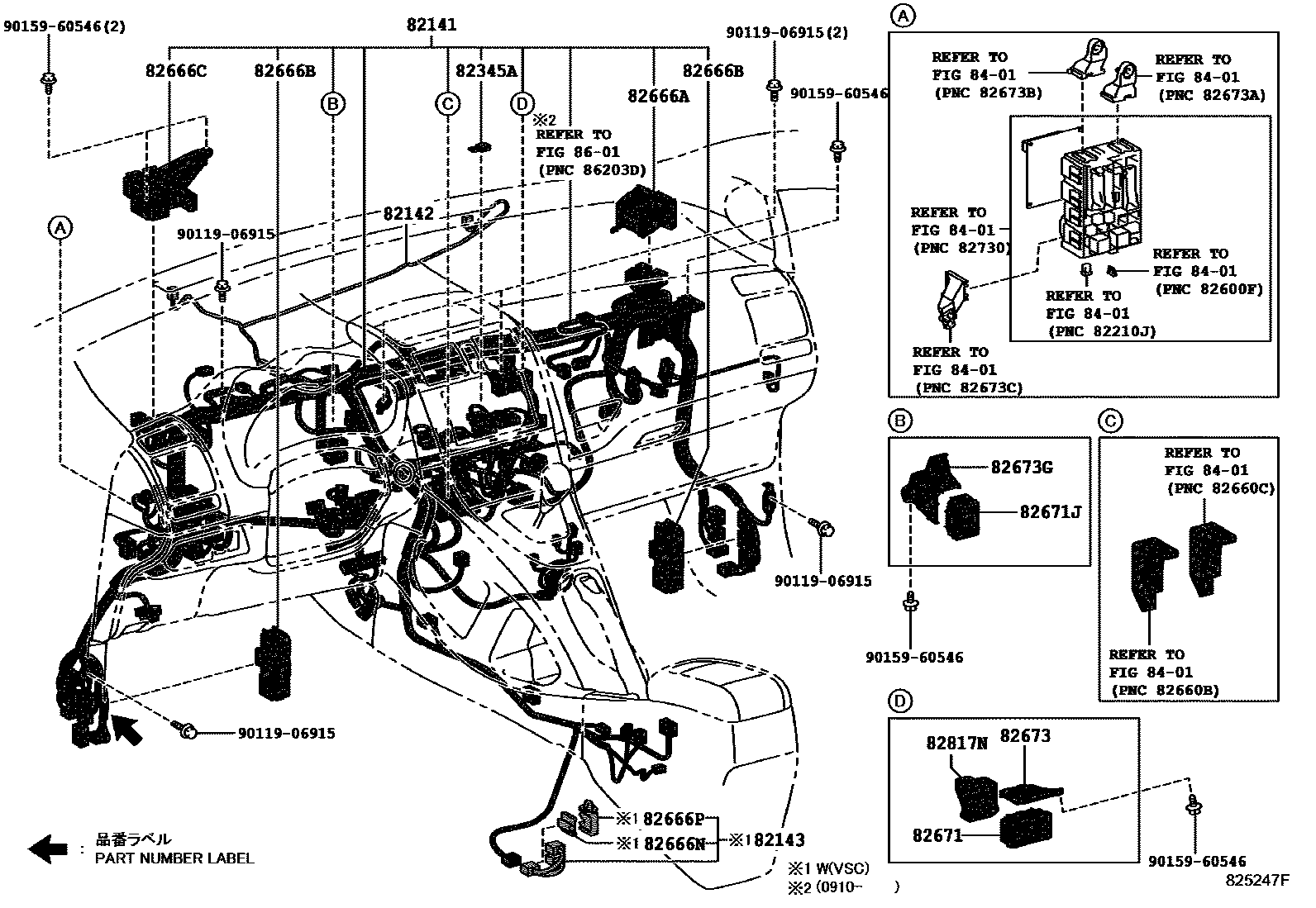

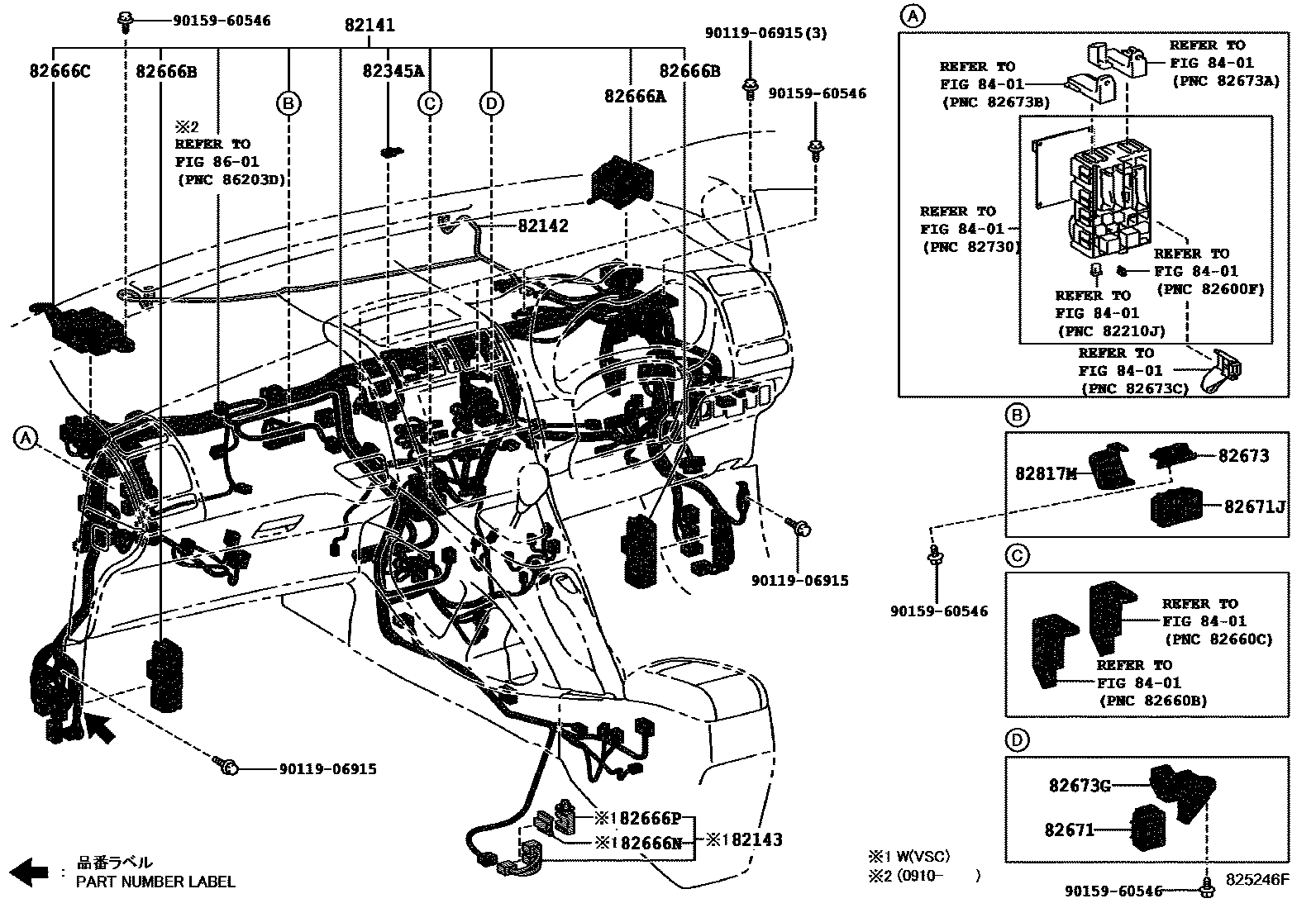

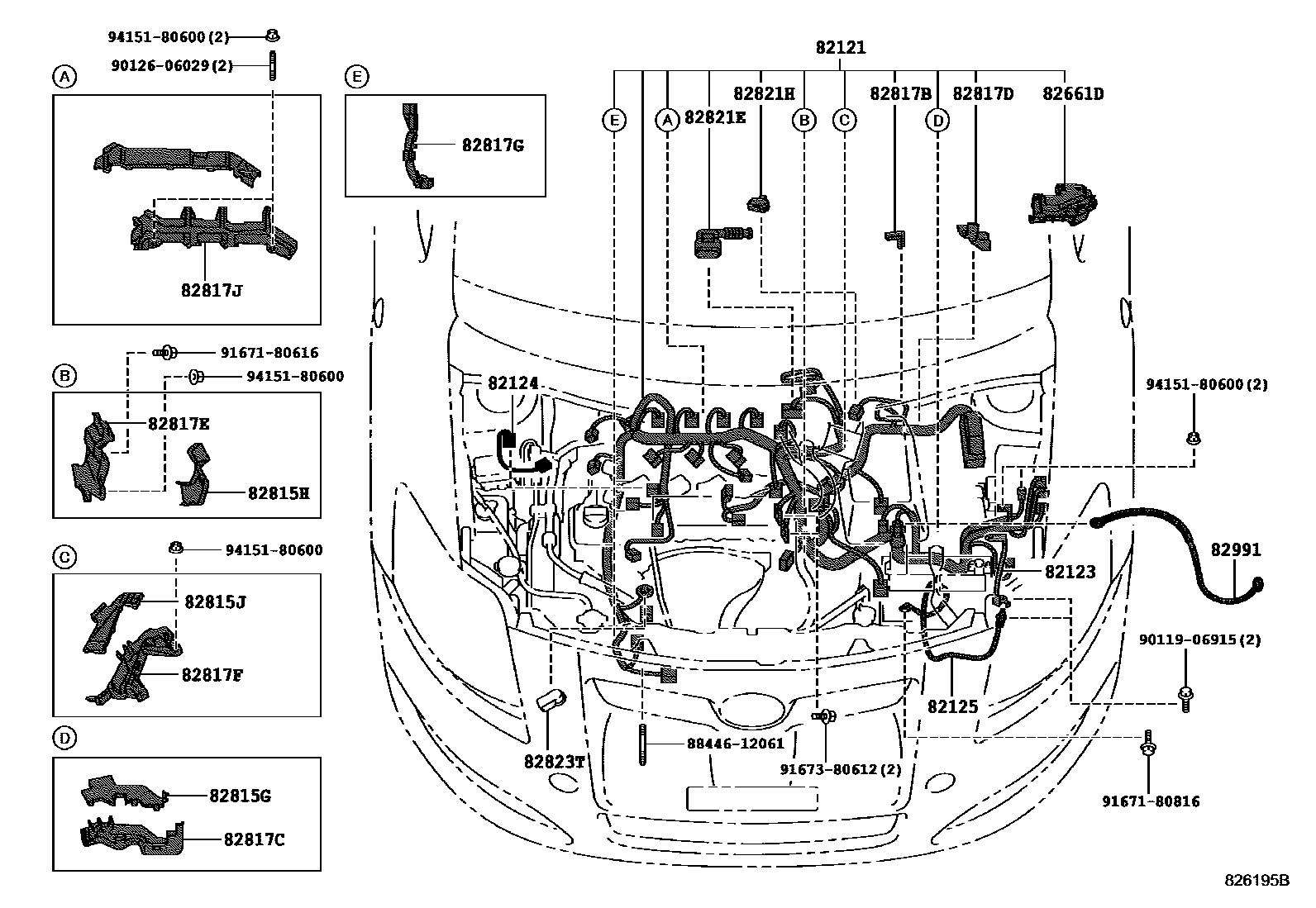

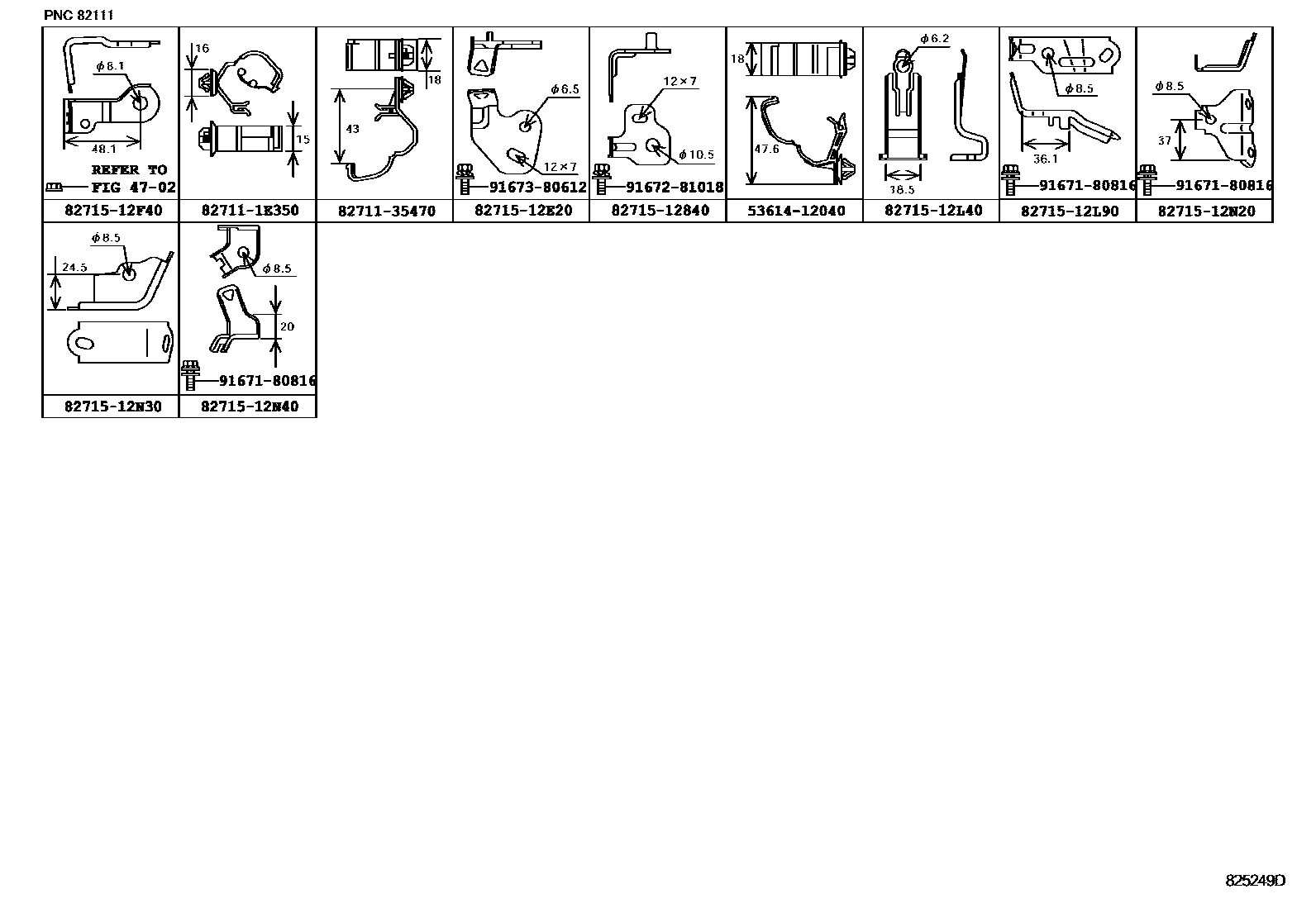

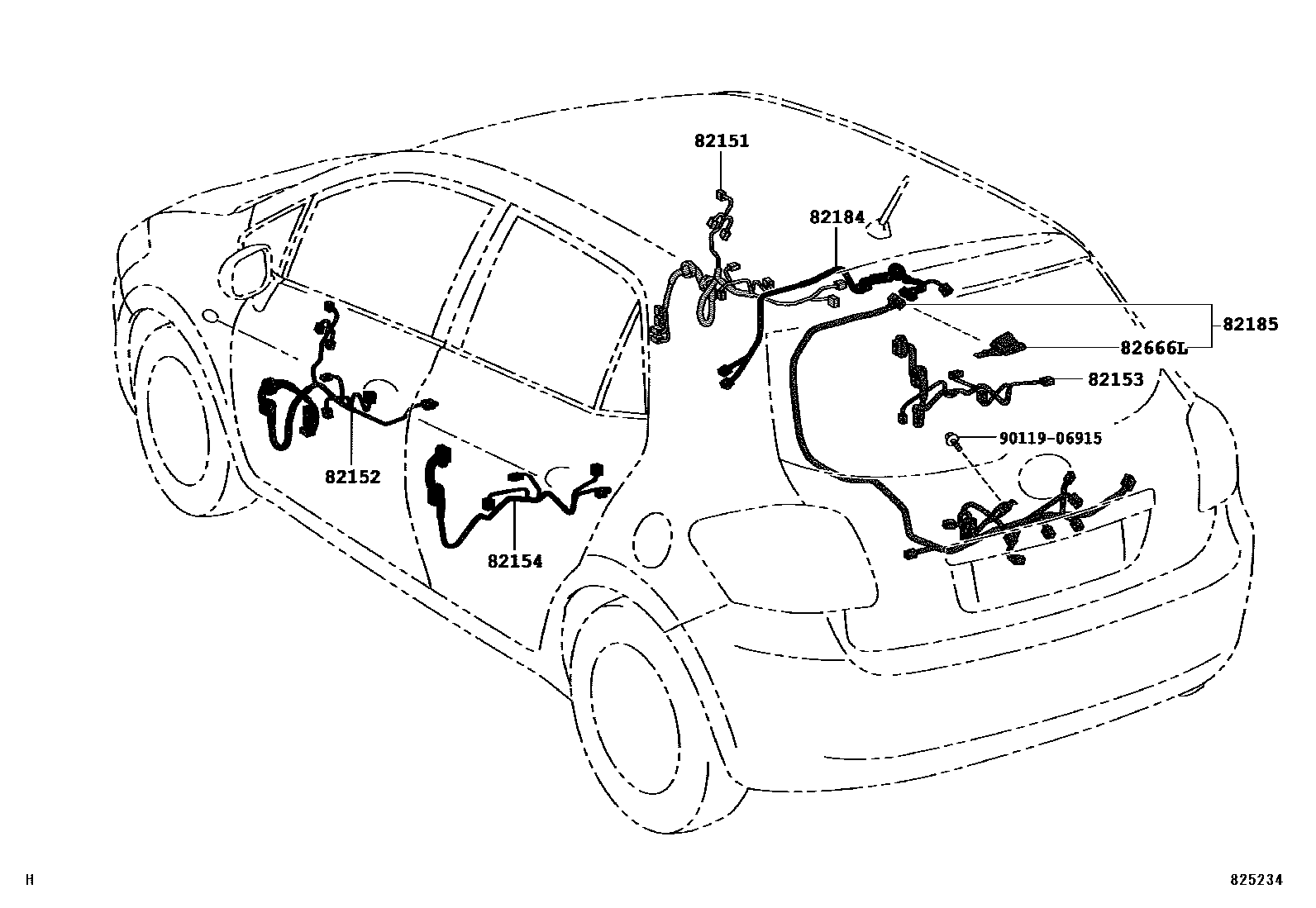

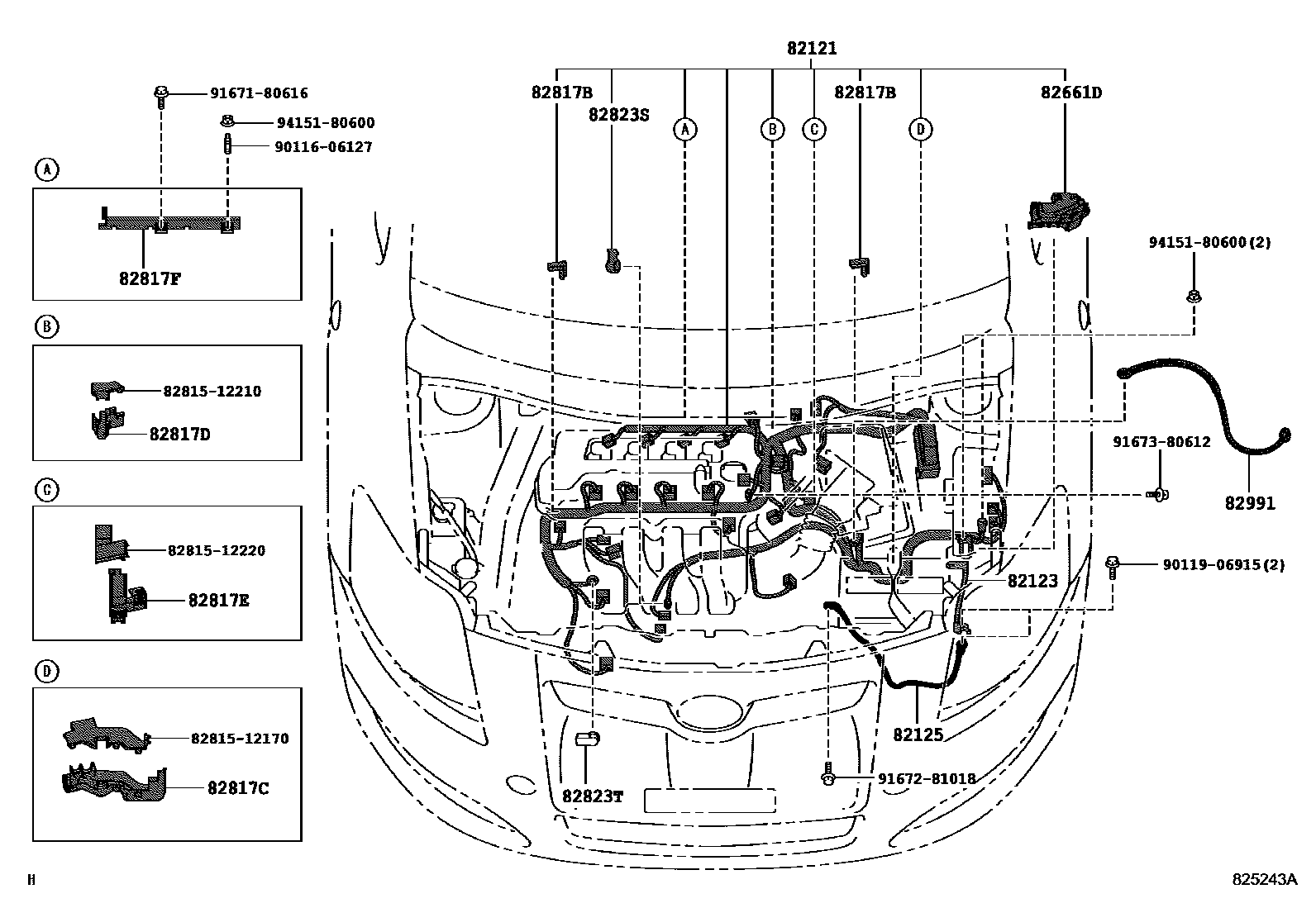

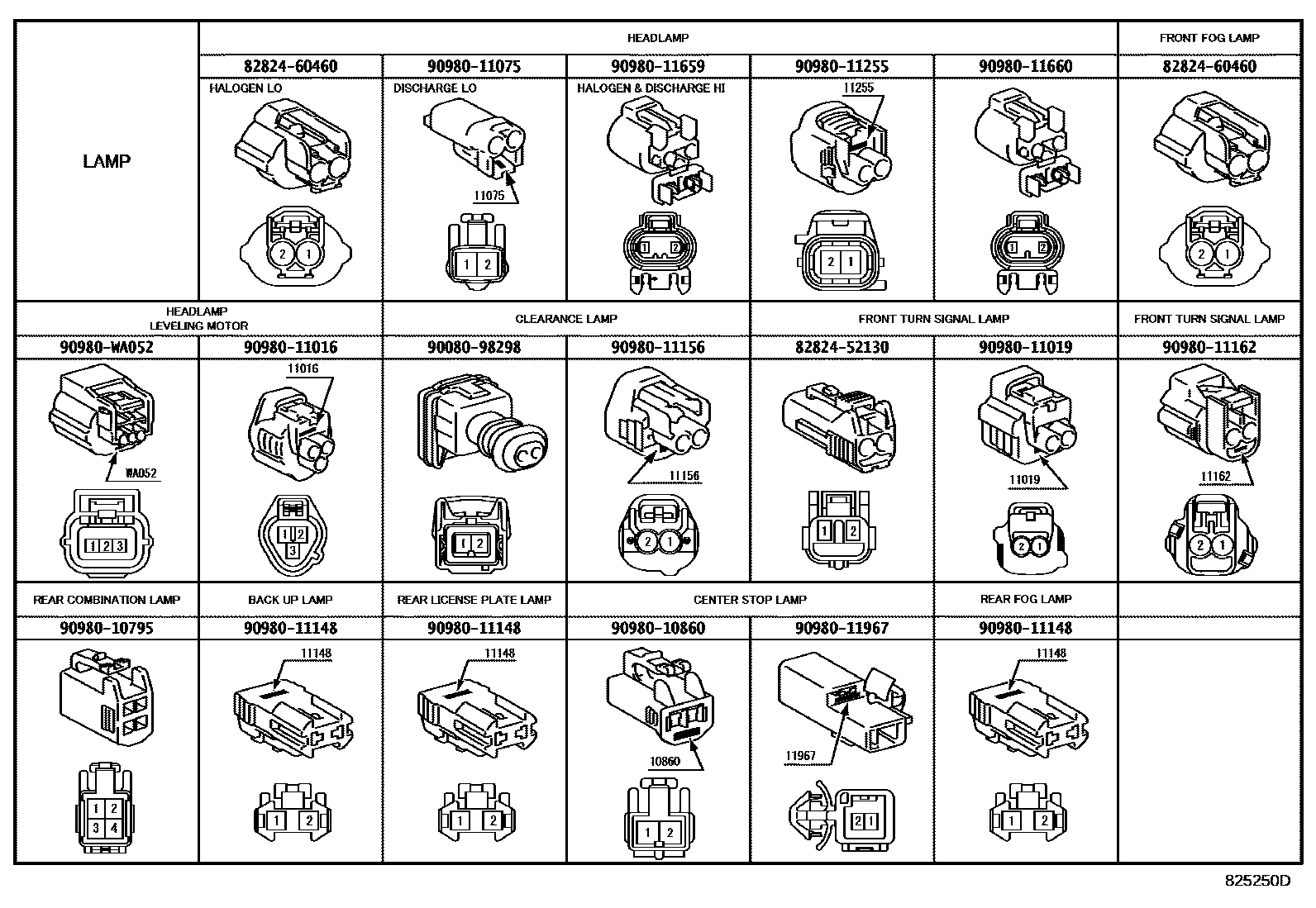

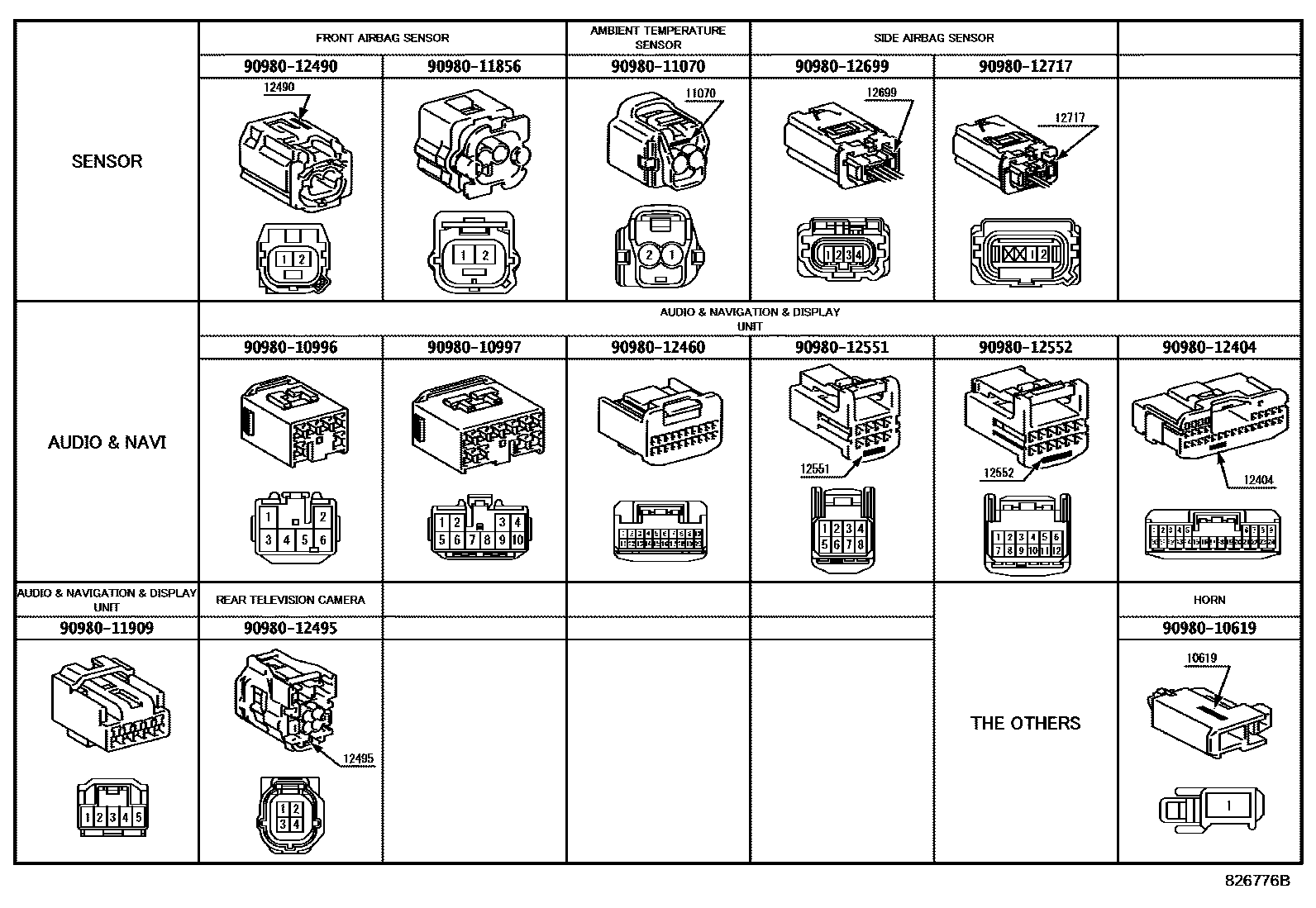

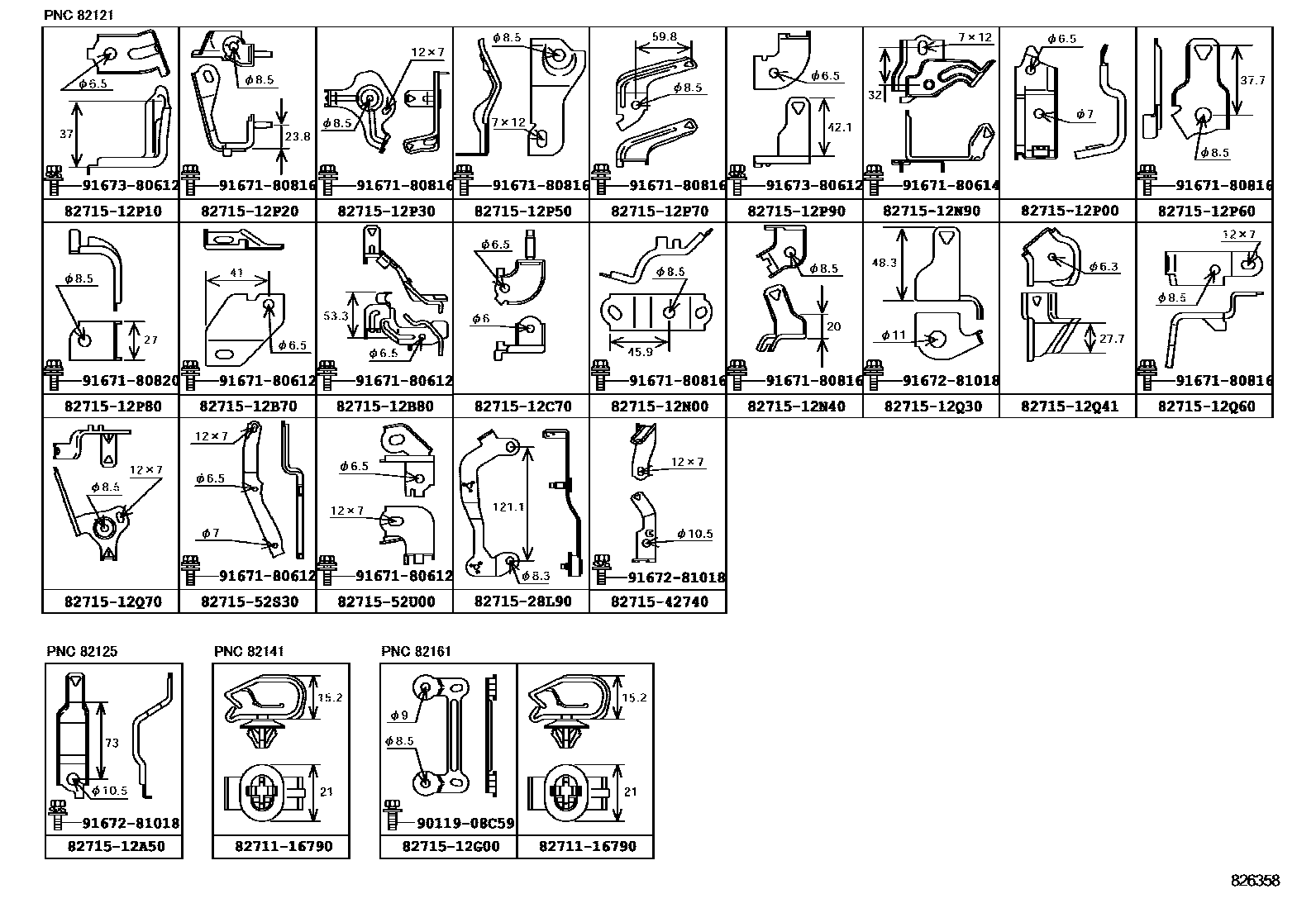

Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 20 images and 69 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82111 | Engine room main wiring harness | 82111-12B10 · 82111-12B50 · 82111-12D20 · 82111-12D60 · 82111-12G70 · 82111-12G80 · 82111-12G90 · 82111-12J00 · 82111-12J10 · 82111-12J20 · 82111-12J30 · 82111-12J50 · 82111-12J60 · 82111-12J70 · 82111-12J90 · 82111-12K00 · 82111-12K90 · 82111-12L10 · 82111-12L20 · 82111-12L30 · 82111-12L40 · 82111-12L60 · 82111-12L70 · 82111-12L80 · 82111-12M00 · 82111-12M10 · 82111-12M20 · 82111-12M40 · 82111-12M50 · 82111-12M60 · 82111-12M70 · 82111-12M80 · 82111-12M90 · 82111-12N00 · 82111-12N10 · 82111-12N20 · 82111-12N40 · 82111-12P00 · 82111-12P20 · 82111-12P40 · 82111-12P60 · 82111-1AU60 · 82111-1AU70 · 82111-1AU80 · 82111-1AU90 · 82111-1AV00 · 82111-1AV10 · 82111-1AV20 · 82111-1AV30 · 82111-1AV40 · 82111-1AV50 · 82111-1AV60 · 82111-1AV70 · 82111-1AV80 · 82111-1AV90 · 82111-1AW00 · 82111-1AW10 · 82111-1AW20 · 82111-1AW30 · 82111-1AW40 · 82111-1AW50 · 82111-1AW60 · 82111-1AW70 · 82111-1AW80 · 82111-1AW90 · 82111-1AX00 · 82111-1AX10 · 82111-1AX20 · 82111-1AX30 · 82111-1AX40 · 82111-1AX50 · 82111-1AX60 · 82111-1AX70 · 82111-1AX80 · 82111-1AX90 · 82111-1AY00 · 82111-1AY10 · 82111-1AY20 · 82111-1AY30 · 82111-1AY40 · 82111-1AY50 · 82111-1AY60 · 82111-1AY70 · 82111-1AY80 · 82111-1AY90 · 82111-1AZ00 · 82111-1AZ10 · 82111-1AZ20 · 82111-1AZ30 · 82111-1EF40 · 82111-1EJ60 · 82111-1EM60 · 82111-1EM70 · 82111-1EN00 |
| 82112 | Engine room wiring harness No. 2 | 82112-05010 |
| 82113 | Engine room wiring harness No. 3 | 82113-12120 |
| 82114 | Engine room wiring harness No. 4 | 82114-12120 |
| 82121 | Engine wiring harness | 82121-12C50 · 82121-12C60 · 82121-12C70 · 82121-12C80 · 82121-12C81 · 82121-12C90 · 82121-12C91 · 82121-12D60 · 82121-12D70 · 82121-12J90 · 82121-12K00 · 82121-12K10 · 82121-12K30 · 82121-12K50 · 82121-12K60 · 82121-12K80 · 82121-12K90 · 82121-12L00 · 82121-12L20 |
| 82122 | Engine No. 2 wiring harness | 82122-12390 · 82122-12400 · 82122-12410 · 82122-12420 · 82122-12430 |
| 82123 | Engine No. 3 wiring harness | 82123-12410 · 82123-12420 · 82123-12460 · 82123-12500 |
| 82124 | Engine No. 4 wiring harness | 82124-02090 · 82124-12150 · 82124-12160 |
| 82125 | Transmission wiring harness | 82125-12410 · 82125-12420 · 82125-12440 · 82125-12580 · 82125-12590 |
| 82141 | Dashboard wiring harness | 82141-12R50 · 82141-12R60 · 82141-12R80 · 82141-12R90 · 82141-12S00 · 82141-12S10 · 82141-12S20 · 82141-12S30 · 82141-1ES40 · 82141-1ES50 · 82141-1ES60 · 82141-1ES70 · 82141-1ES80 · 82141-1ES90 · 82141-1ET00 · 82141-1ET10 · 82141-1ET20 · 82141-1ET30 · 82141-1ET40 · 82141-1ET50 · 82141-1ET60 · 82141-1ET70 · 82141-1ET80 · 82141-1ET90 · 82141-1EU00 · 82141-1EU10 · 82141-1EU20 · 82141-1EU30 · 82141-1EU40 · 82141-1EU50 · 82141-1EU60 · 82141-1EU70 · 82141-1EU80 · 82141-1EU90 · 82141-1EV00 · 82141-1EV10 · 82141-1EV20 · 82141-1EV30 · 82141-1EV40 · 82141-1EV50 · 82141-1EV60 · 82141-1EV70 · 82141-1EV80 · 82141-1EV90 · 82141-1EW00 · 82141-1EW10 · 82141-1EW20 · 82141-1EW30 · 82141-1EW40 · 82141-1EW50 · 82141-1EW60 · 82141-1EW70 · 82141-1EW80 · 82141-1EW90 · 82141-1EX00 · 82141-1EX10 · 82141-1EX20 · 82141-1EX30 · 82141-1EX40 · 82141-1EX50 · 82141-1EX60 · 82141-1EX70 · 82141-1EX80 · 82141-1EX90 · 82141-1EY00 · 82141-1EY10 · 82141-1EY20 · 82141-1EY30 · 82141-1EY40 · 82141-1EY50 · 82141-1KE40 · 82141-1KE50 · 82141-1KE60 · 82141-1KE70 · 82141-1KE80 · 82141-1KE90 · 82141-1KF00 · 82141-1KF10 · 82141-1KF20 · 82141-1KF30 · 82141-1KF40 · 82141-1KF50 · 82141-1KF60 · 82141-1KF70 · 82141-1KF80 · 82141-1KF90 · 82141-1KG00 · 82141-1KG10 · 82141-1KG20 · 82141-1KG30 · 82141-1KG40 · 82141-1KG50 · 82141-1KG60 · 82141-1KG70 · 82141-1KG80 · 82141-1KG90 · 82141-1KJ00 · 82141-1KJ10 · 82141-1KJ20 · 82141-1KJ40 · 82141-1KJ60 · 82141-1KJ80 · 82141-1KJ90 · 82141-1KK00 · 82141-1KK10 · 82141-1KK20 · 82141-1KK30 · 82141-1KK40 · 82141-1KK50 · 82141-1KK60 · 82141-1KK70 · 82141-1KK80 · 82141-1KK90 · 82141-1KL00 · 82141-1KL10 · 82141-1KL20 · 82141-1KL30 · 82141-1KL40 · 82141-1KL50 · 82141-1KL60 · 82141-1KL70 · 82141-1LL70 · 82141-1LL80 · 82141-1LM10 · 82145-12740 · 82145-12870 · 82146-12050 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-12370 · 82142-12380 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-12210 · 82143-12220 |
| 82151 | Right front door wiring harness | 82151-12B10 · 82151-12B20 · 82151-12B50 · 82151-12B60 · 82151-12B70 · 82151-12B80 · 82151-12B90 · 82151-12C00 · 82151-12M70 · 82151-12M80 · 82151-12M90 · 82151-12N00 · 82151-12N10 · 82151-12N20 · 82151-12N70 · 82151-12N80 · 82151-12Q60 · 82151-12Q70 · 82151-12Q90 · 82151-12R40 · 82151-12R60 · 82151-12R90 · 82151-12V00 · 82151-12V10 · 82151-12V20 · 82151-12V30 |
| 82152 | Left front door wiring harness | 82152-12B10 · 82152-12B20 · 82152-12B30 · 82152-12B40 · 82152-12B50 · 82152-12B80 · 82152-12M70 · 82152-12M80 · 82152-12M90 · 82152-12N00 · 82152-12N10 · 82152-12N20 · 82152-12N30 · 82152-12Q00 · 82152-12Q20 · 82152-12Q30 · 82152-12Q70 · 82152-12R00 · 82152-12R40 · 82152-12U00 · 82152-12U10 |
| 82153 | Rear door wiring harness No. 1 | 82153-12500 · 82153-12510 · 82153-12520 · 82153-12530 · 82153-12540 · 82153-12550 · 82153-12560 · 82153-12570 · 82153-12720 · 82153-12730 · 82153-12740 · 82153-12750 · 82153-12760 · 82153-12770 |
| 82154 | Rear door wiring harness No. 2 | 82154-12450 · 82154-12460 · 82154-12470 · 82154-12480 · 82154-12490 · 82154-12500 · 82154-12510 · 82154-12520 · 82154-12670 · 82154-12680 · 82154-12690 · 82154-12700 · 82154-12710 · 82154-12720 |
| 82161 | floor wiring harness | 82161-12C50 · 82161-12C60 · 82161-12C70 · 82161-12C80 · 82161-12C90 · 82161-12M80 · 82161-12M90 · 82161-12N00 · 82161-12N10 · 82161-12R00 · 82161-12R10 |
| 82162 | Floor wiring harness No. 2 | 82162-12630 · 82162-12640 · 82162-12650 · 82162-12660 · 82162-12670 · 82162-12680 · 82162-12690 · 82162-12700 · 82162-12710 · 82162-12J50 · 82162-12J60 · 82162-12J70 · 82162-12J80 · 82162-12J90 · 82162-12K00 · 82162-12K10 · 82162-12K20 · 82162-12M70 · 82162-12M71 · 82162-12M80 |
| 82163 | Floor wiring harness No. 3 | 82163-12130 · 82163-12190 |
| 82171 | Roof No. 1 wiring harness | 82171-12A00 · 82171-12A30 · 82171-12A40 · 82171-12A50 · 82171-12A90 · 82171-12C40 · 82171-12C70 · 82171-12C80 · 82171-12C90 · 82171-12D00 · 82171-12D40 · 82171-12D60 · 82171-12D70 · 82171-12D80 · 82171-12D90 · 82171-12E00 · 82171-12E20 · 82171-12E40 · 82171-12K60 · 82171-12K70 |
| 82184 | Rear door No. 1 wiring harness | 82184-12590 · 82184-12620 · 82184-12690 · 82184-12710 |
| 82185 | Rear door wiring harness No. 2 | 82185-12660 · 82185-12780 |
| 82345 | diode | 82345-12050 |
| 82345A | diode | 82345-12050 |
| 82661D | No. 1 relay box side cover | 82661-12280 |
| 82666A | Connector holder No. 2 | 82666-12350 |
| 82666B | No. 3 connector holder | 82666-12360 |
| 82666C | No. 4 connector holder | 82666-12380 · 82666-12390 |
| 82666D | No. 5 connector holder | 82666-12400 |
| 82666E | No. 6 connector holder | 82666-20280 |
| 82666F | No. 7 connector holder | 82666-12370 |
| 82666G | No. 8 connector holder | 82666-20280 |
| 82666L | No. 9 connector holder | 82666-12410 |
| 82666N | No. 10 connector holder | 82666-21040 |
| 82666P | No. 11 Connector Block | 82666-35040 |
| 82671 | junction box | 82671-12260 · 82671-12270 |
| 82671J | No. 2 junction box | 82671-12250 · 82671-12280 |
| 82673 | Junction box bracket | 82673-12140 · 82673-12160 |
| 82673G | Junction box bracket | 82673-12130 · 82673-12150 |
| 82815A | Wiring harness protector cover | 82815-12130 · 82815-12150 |
| 82815B | Wiring harness protector cover | 82815-12140 · 82815-12160 |
| 82815G | Wiring harness protector cover | 82815-12170 |
| 82815H | Wiring harness protector cover | 82815-12420 |
| 82815J | No. 7 wire harness protector cover | 82815-12430 |
| 82817 | No. 1 wire harness protection device | 82817-12A90 · 82817-12B10 |
| 82817A | No. 2 wire harness protection device | 82817-02640 · 82817-12B00 · 82817-12B20 |
| 82817B | No. 3 wire harness protection device | 82817-02360 · 82817-02380 · 82817-05490 · 82817-12860 |
| 82817C | No. 4 wire harness protection device | 82817-02370 · 82817-02400 · 82817-02790 · 82817-12B90 |
| 82817D | No. 5 wire harness protection device | 82817-02380 · 82817-02410 · 82817-02800 · 82817-12C00 · 82817-12J10 |
| 82817E | No. 6 wire harness protection device | 82817-02390 · 82817-02430 · 82817-02760 · 82817-12C10 · 82817-12J60 |
| 82817F | No. 7 wire harness protection device | 82817-02420 · 82817-02770 · 82817-0D170 · 82817-12860 · 82817-12J70 · 82817-1A700 |
| 82817G | No. 8 wire harness protection device | 82817-02440 · 82817-0D180 · 82817-12A10 · 82817-12J90 |
| 82817J | No. 9 wire harness protection device | 82817-05410 · 82817-0D140 · 82817-0D190 · 82817-12A20 |
| 82817K | No. 10 wire harness protection device | 82817-12F60 |
| 82817L | No. 11 wire harness protection device | 82817-0D200 |
| 82817M | No. 12 wire harness protection device | 82817-12D20 |
| 82817N | No. 13 wire harness protection device | 82817-12D10 |
| 82817P | No. 14 wire harness protection device | 82817-02750 · 82817-0D230 |
| 82817T | No. 15 wire harness protection device | 82817-12J30 |
| 82817U | No. 16 wire harness protection device | 82817-0D210 |
| 82821A | Connector cover | 82821-12560 |
| 82821E | Connector cover | 82821-12660 · 82821-20370 |
| 82821H | Connector cover | 82821-12650 |
| 82821M | Connector cover | 82821-12590 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-12090 · 82823-12110 · 82823-20090 · 82823-20100 · 82823-52010 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |
| 82824 | Harness connector | 82824-34100 |
| 82824J | Harness connector | 82824-12430 |
| 82991 | Fuse repair line | 82991-12110 · 82991-12120 |
