Toyota COROLLA 前围板和挡风玻璃 — Figure 5503

Toyota COROLLA EPC diagram 5503, 前围板和挡风玻璃, with 2 images and 26 PNC and OE references.

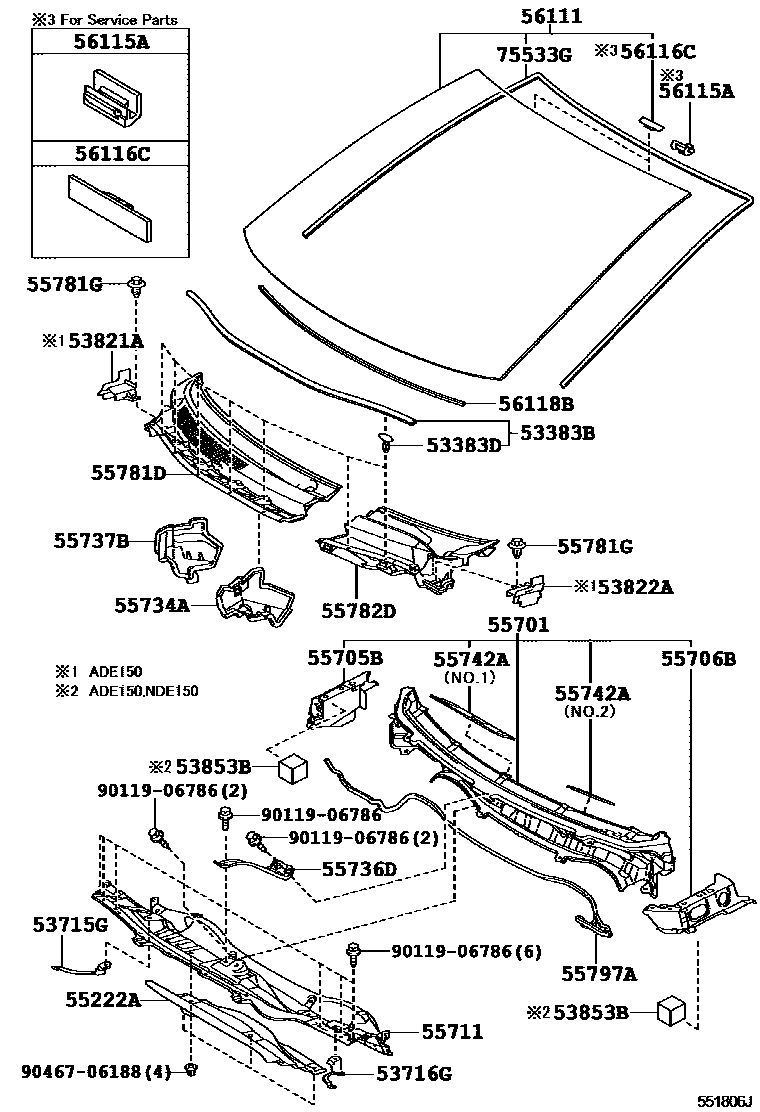

Toyota COROLLA 前围板和挡风玻璃 EPC diagram — 551806J
前围板和挡风玻璃 — 551806J (200610 – 999999)

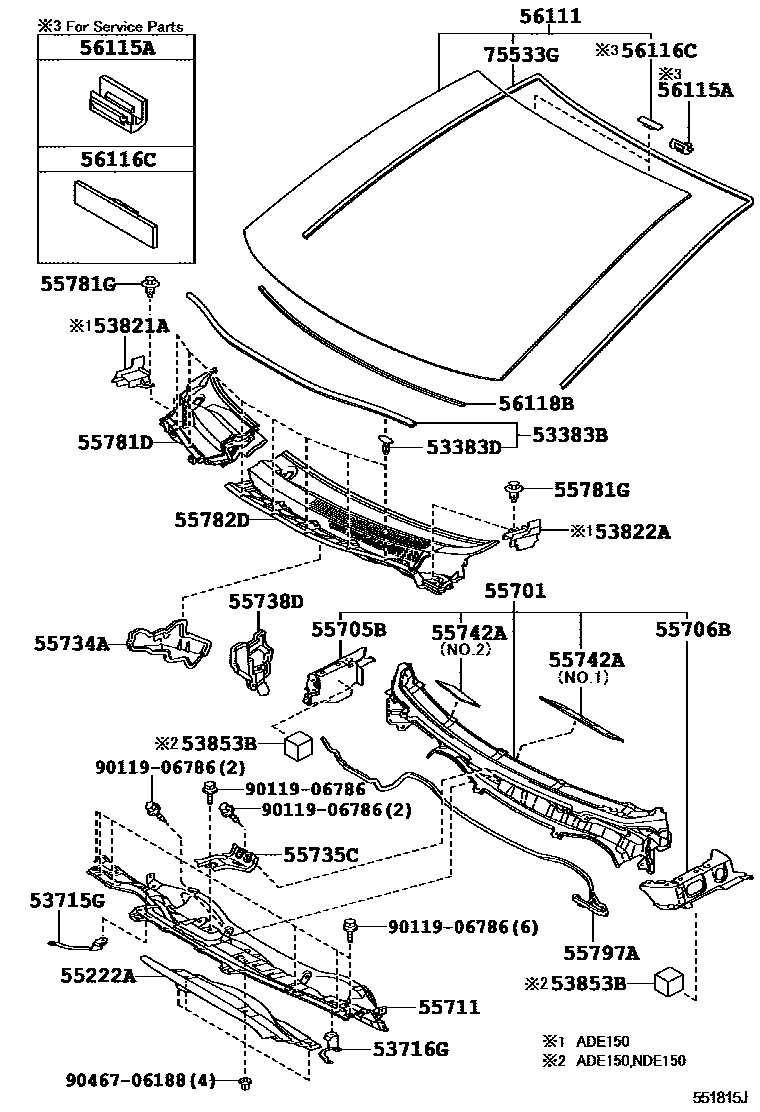

Toyota COROLLA 前围板和挡风玻璃 EPC diagram — 551815J
前围板和挡风玻璃 — 551815J (200610 – 999999)

PNC and OE references

PNCPart nameOE numbers
53383BEngine cover to cowl upper cover seal53383-12150
53383DClamp (for engine cover to cowl upper cover seal)67867-12150
53715GRight front fender fender rear extension53715-12060 · 53715-12061
53716GLeft front fender fender rear extension53716-12070 · 53716-12071
53821ANo. 1 right front side panel protector53821-12060
53822ANo. 1 left front side panel protector53822-12060
53853BNo. 1 front fender outer panel pad53855-12020
55222ACenter heat insulation pad on outer side of front cowl55224-12010
55701Front apron sub-assembly55700-12A50 · 55700-12A60
55705BRight front wall upper side panel sub-assembly55705-12070
55706BLeft front wall upper side panel sub-assembly55706-12080
55711Front outer panel55701-12A00 · 55701-12A10
55734ARight waterproof cover55734-12100 · 55734-12110
55735CRight front wall body-mounted reinforcement55735-12070
55736DLeft front wall body mounting reinforcement55736-12040
55737BHeater duct splash guard seal No. 155737-12050
55738DNo. 2 heater duct splash guard seal55738-12120
55742AHeat insulation panel on front wall55742-12130 · 55743-12040
55781DVentilation grille on right front apron55708-12290 · 55708-12291 · 55708-12300 · 55708-12301 · 55708-12310 · 55708-12311
55782DVentilation grille on left front apron55709-12080 · 55709-12090 · 55709-12091
55797AFront wall pumping device seal55797-12030
56111windshield56101-12100 · 56101-12110 · 56101-12120 · 56101-12130 · 56101-12750 · 56101-12780
56115AWindshield block No. 156115-30120
56116CWindshield block 256116-22050
56118BWindow Glass No. 2 Adhesive Sealing Strip56117-12290
75533GWindshield outer protective strip75533-12630
