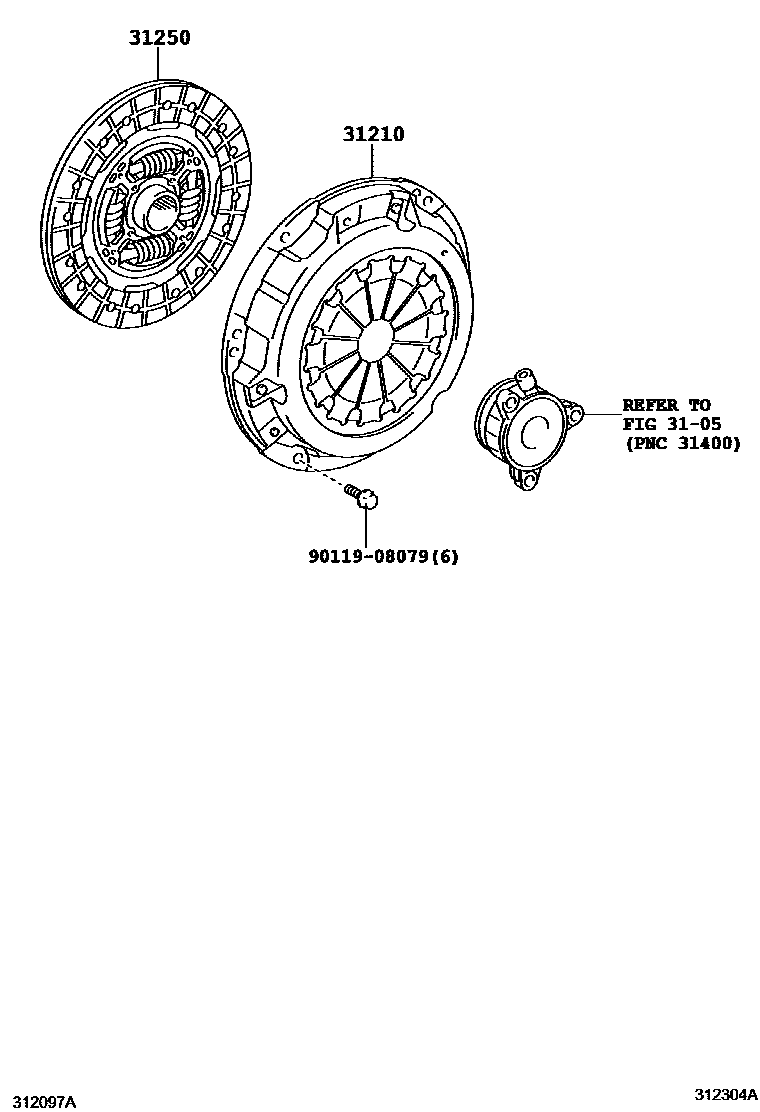

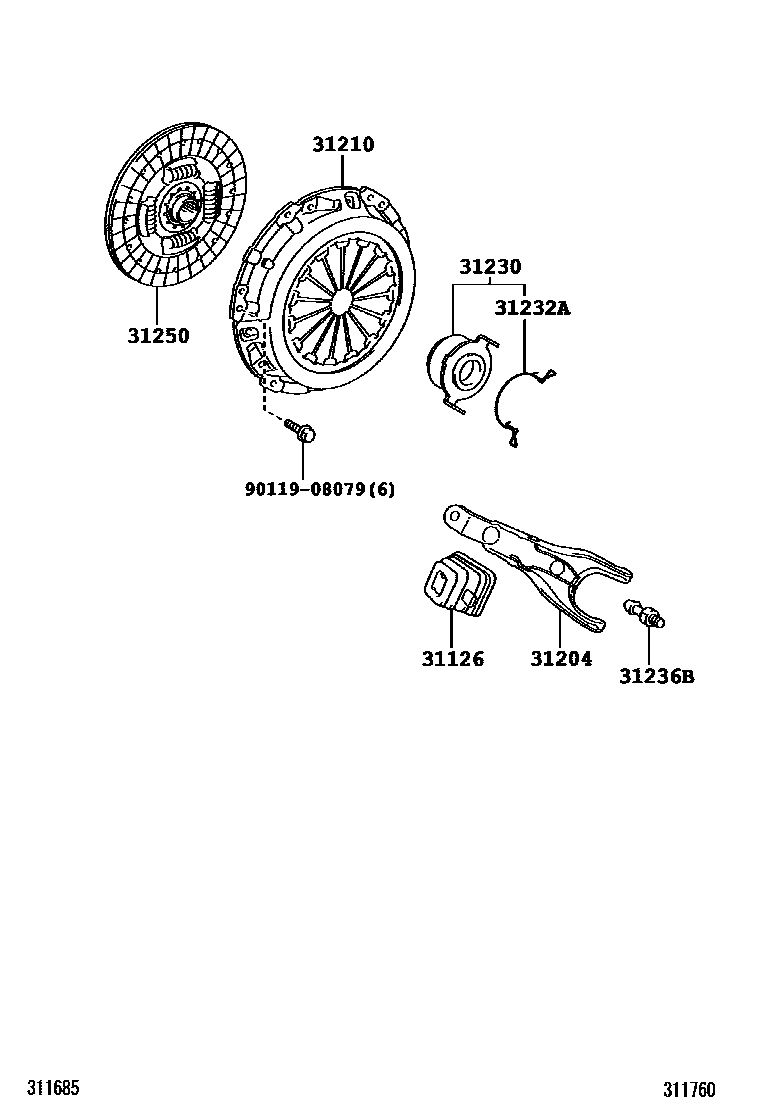

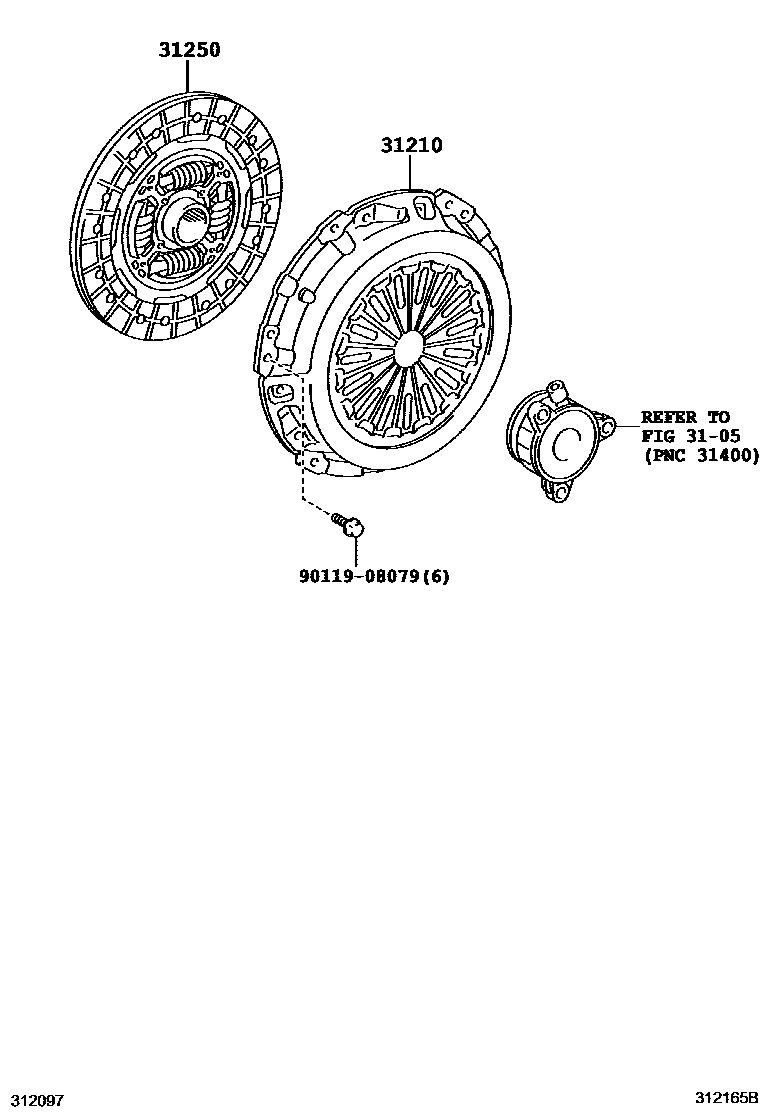

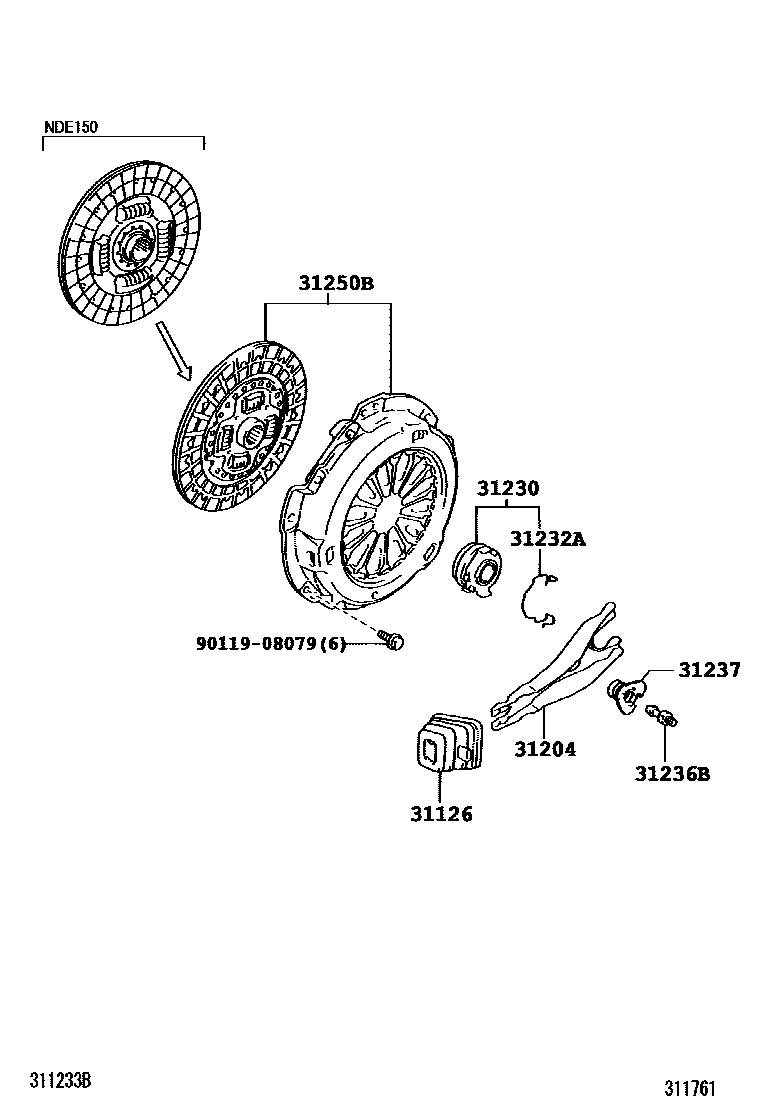

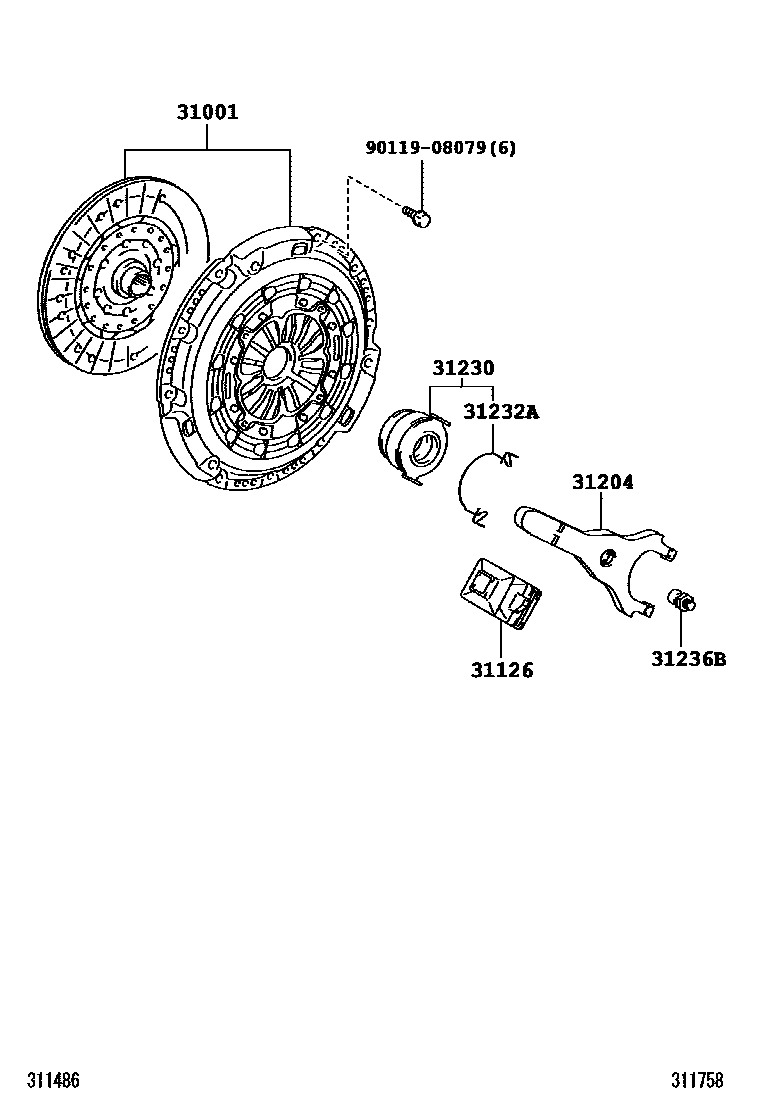

Toyota COROLLA 离合器和分离叉 — Figure 3101
Toyota COROLLA EPC diagram 3101, 离合器和分离叉, with 5 images and 10 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 31001 | Clutch cover and clutch disc assembly | 31001-05040 · 31001-05090 |
| 31126 | Clutch release fork dust boot | 31126-12051 · 31126-20080 · 31126-64010 |
| 31204 | Clutch release fork assembly | 31204-17010 · 31204-20140 · 31204-52010 · 31204-64010 |
| 31210 | Clutch cover assembly | 31210-12280 · 31210-12281 · 31210-12282 · 31210-12290 · 31210-12291 · 31210-12330 · 31210-12340 · 31210-12360 · 31210-52051 · 31210-52052 · 31210-52100 · 31210-52110 · 31210-52130 |
| 31230 | Clutch release bearing assembly | 31230-12180 · 31230-12191 · 31230-17011 · 31230-20200 |
| 31232A | Release bearing hub clip | 31232-12070 · 31232-12080 · 31232-17010 · 31232-20031 |
| 31236B | Split fork bracket | 31236-12020 · 31236-20080 |
| 31237 | Clutch release fork bracket dust cover | 31237-12010 |
| 31250 | Clutch disc assembly | 31250-12480 · 31250-12500 · 31250-12510 · 31250-12520 · 31250-12600 · 31250-52120 · 31250-52130 · 31250-52131 · 31250-52150 |
| 31250B | Adjustable clutch disc assembly | 31250-19085 · 31250-19095 · 31250-69045 · 31250-69046 · 31250-69055 · 31250-69056 |
