Toyota COROLLA Exhaust Pipe — Figure 1702

Toyota COROLLA EPC diagram 1702, Exhaust Pipe, with 5 images and 16 PNC and OE references.

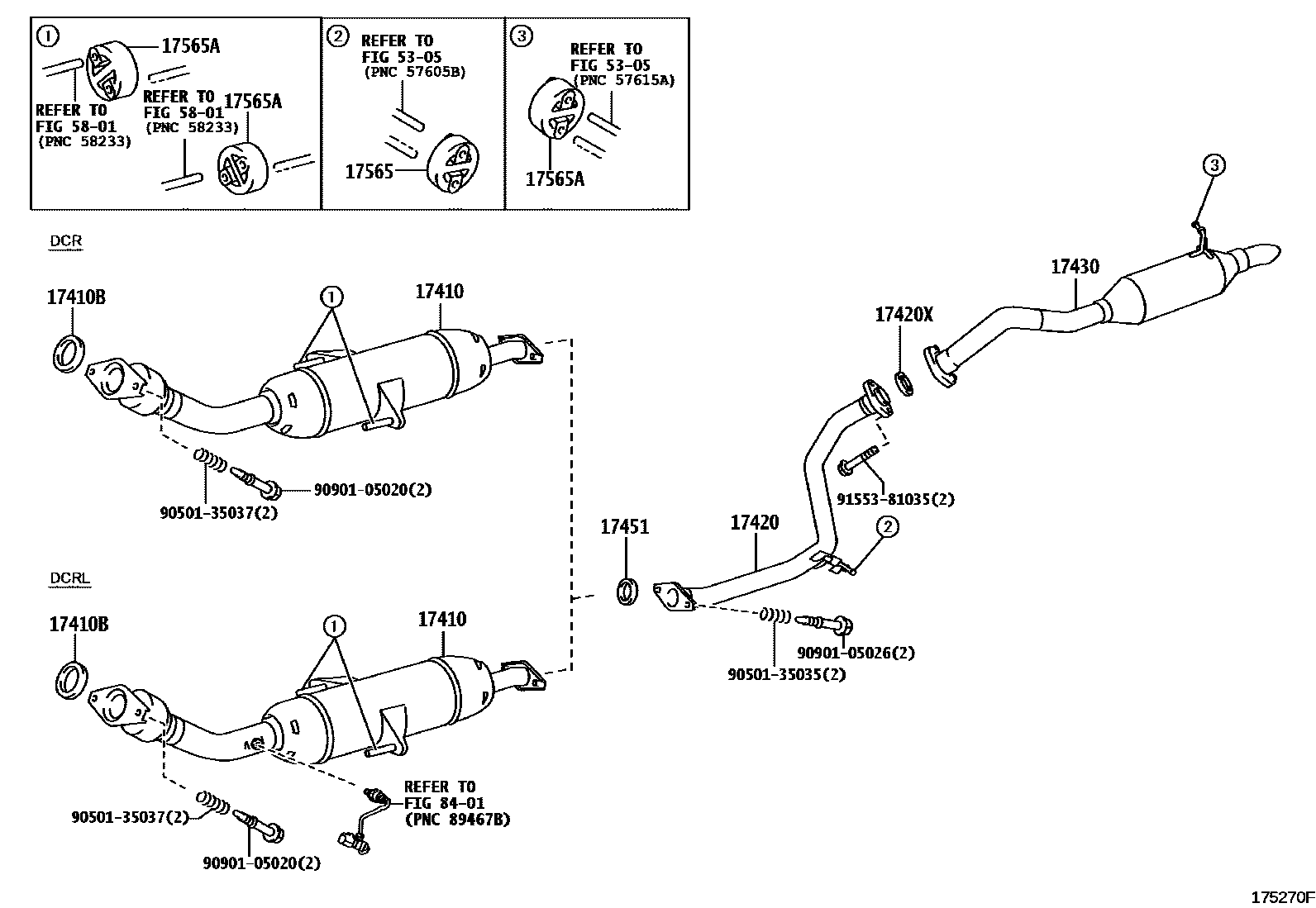

Toyota COROLLA Exhaust Pipe EPC diagram — 175270F
Exhaust Pipe — 175270F (200610 – 200910)

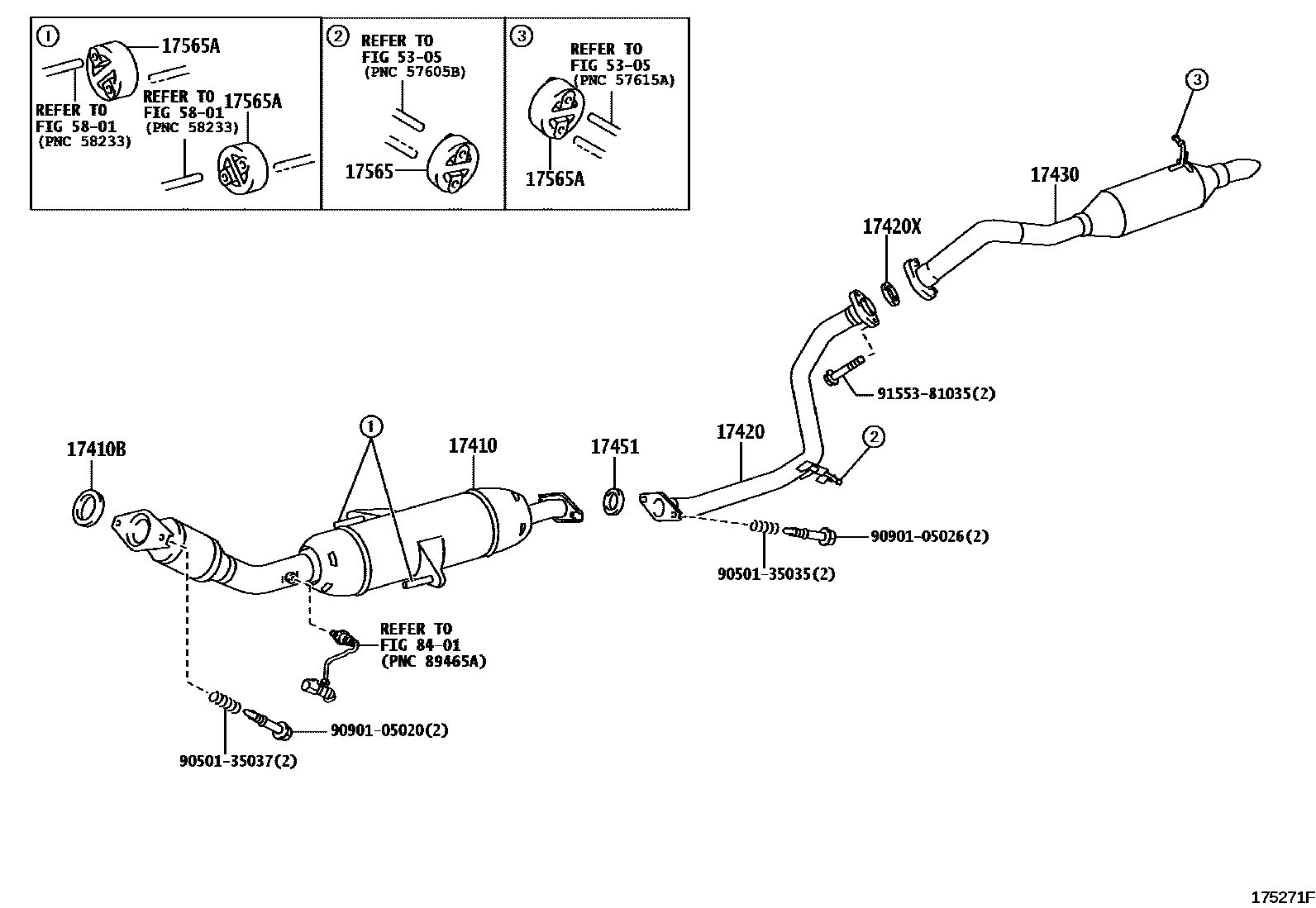

Toyota COROLLA Exhaust Pipe EPC diagram — 175271F
Exhaust Pipe — 175271F (200610 – 999999)

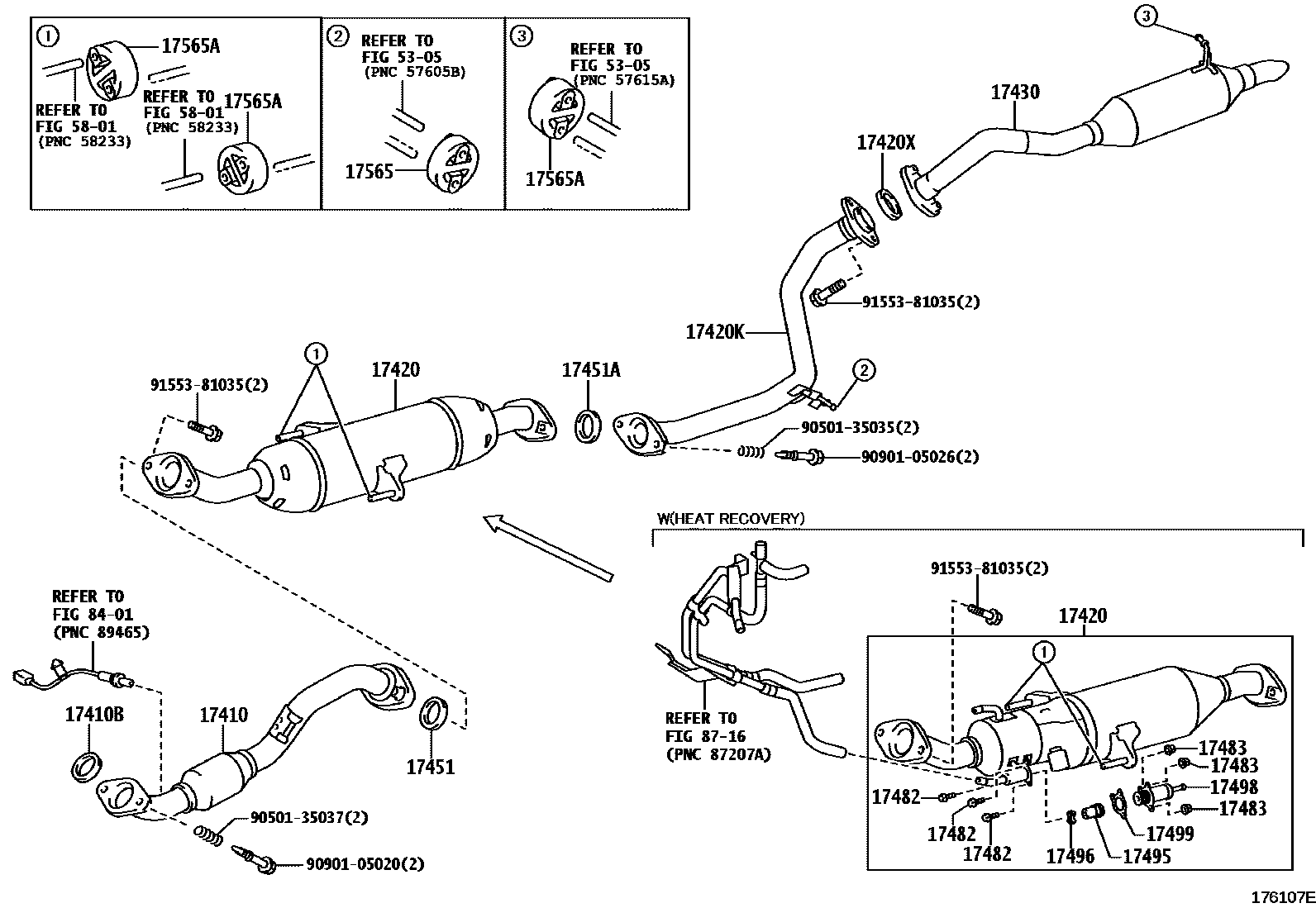

Toyota COROLLA Exhaust Pipe EPC diagram — 176107E
Exhaust Pipe — 176107E (200809 – 999999)

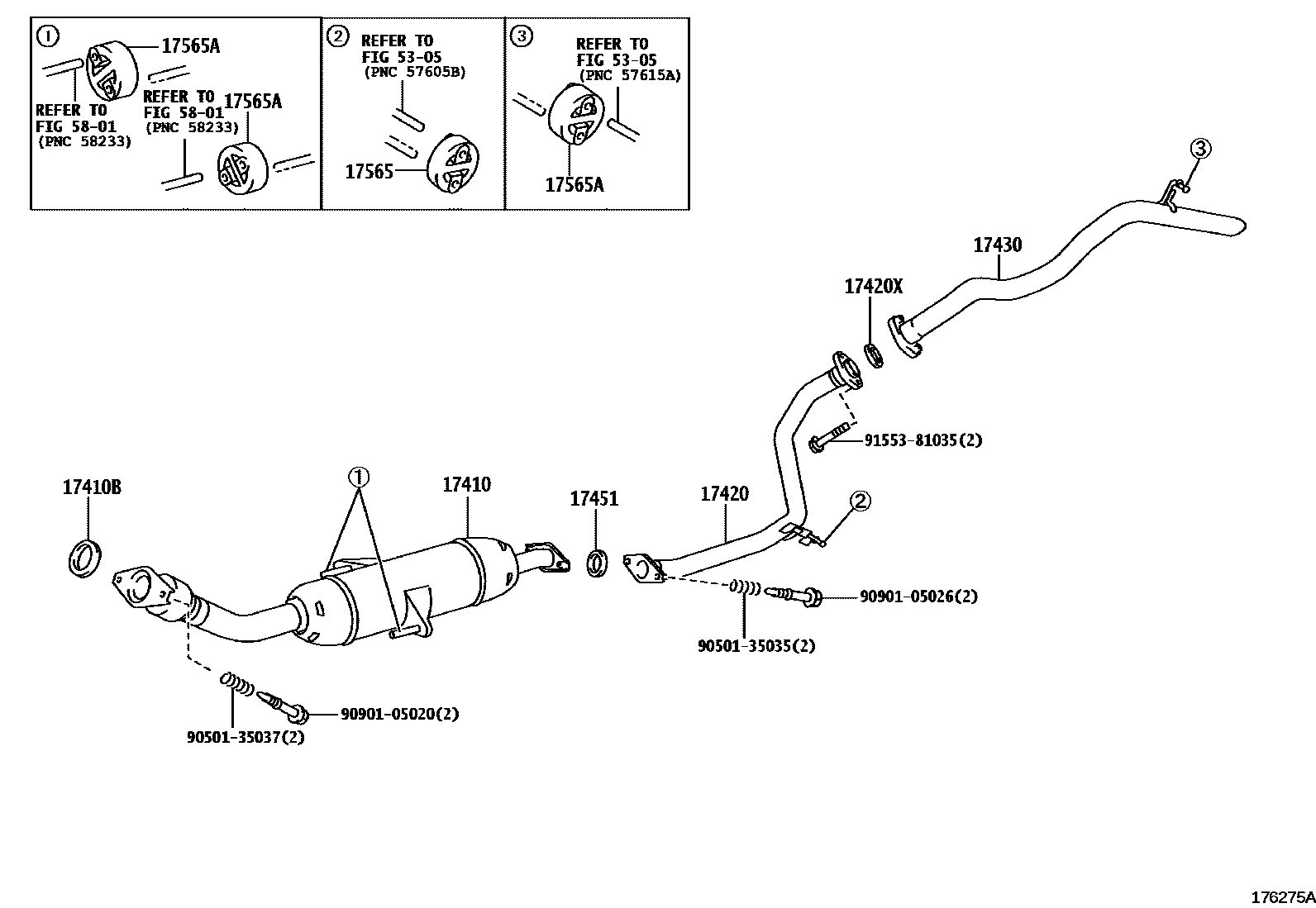

Toyota COROLLA Exhaust Pipe EPC diagram — 176275A
Exhaust Pipe — 176275A (200610 – 999999)

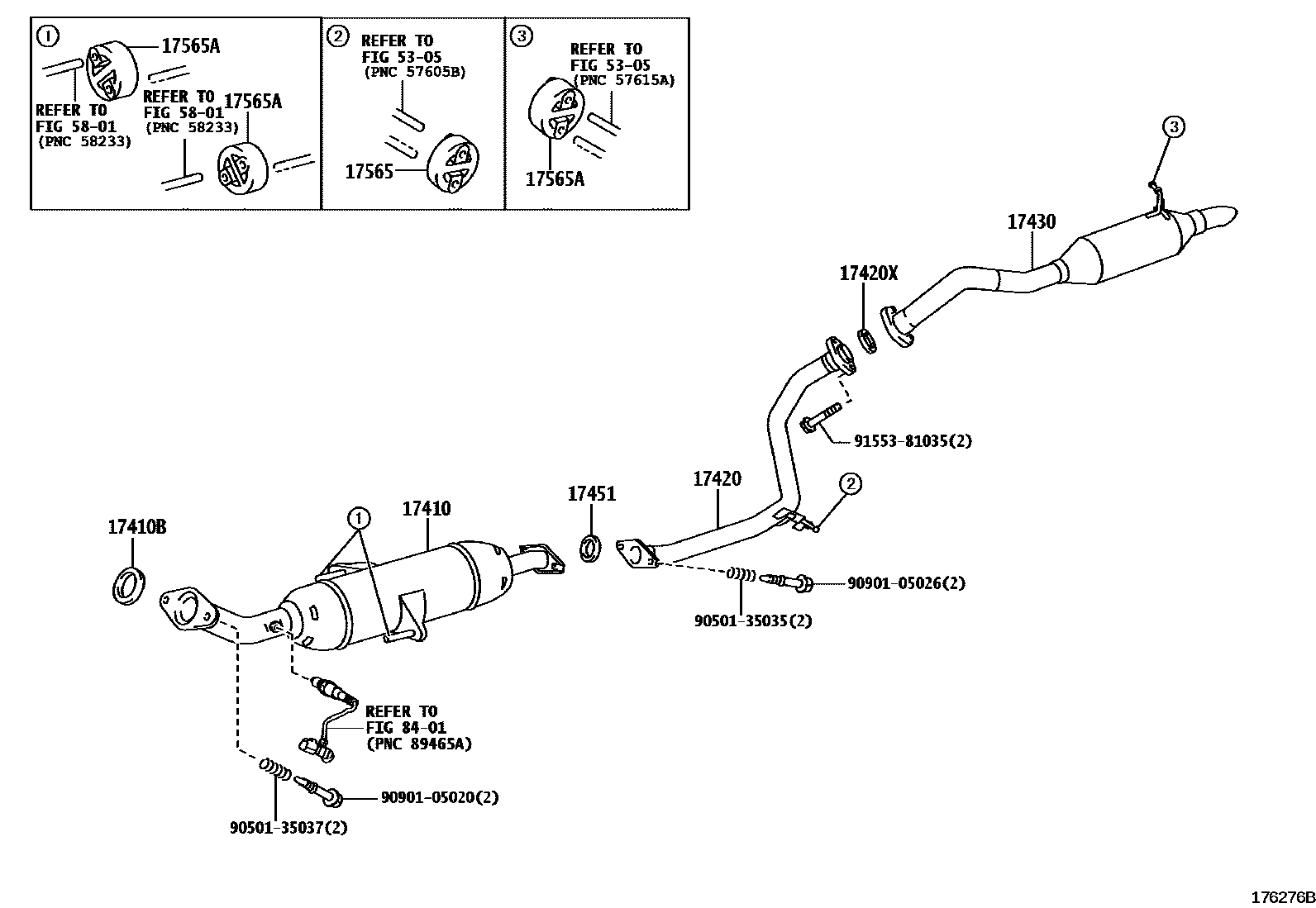

Toyota COROLLA Exhaust Pipe EPC diagram — 176276B
Exhaust Pipe — 176276B (200610 – 200812)

PNC and OE references

PNCPart nameOE numbers
17410Front exhaust pipe assembly17410-22560 · 17410-22570 · 17410-26370 · 17410-26380 · 17410-26480 · 17410-33140 · 17410-33150 · 17410-37340 · 17410-47060
17410BExhaust pipe gasket17451-22070 · 17451-28040 · 17451-47020
17420Central exhaust pipe assembly17420-22110 · 17420-22120 · 17420-47070 · 17420-47080
17420KNo. 2 central exhaust pipe assembly17420-22110
17420XCenter exhaust pipe liner90917-06089
17430Exhaust tailpipe assembly17430-22490 · 17430-22500 · 17430-22501 · 17430-26720 · 17430-33090
17451Exhaust pipe gasket17451-28030 · 17451-28031 · 17451-28032 · 90917-06089
17451ANo. 2 exhaust pipe gasket17451-28031
17482Exhaust pipe exhaust control actuator bolt17482-47010
17483Exhaust pipe exhaust control actuator nut17483-47010
17495Exhaust pipe exhaust control actuator17495-47010
17496Exhaust pipe exhaust control actuator block17496-47010
17498Exhaust pipe exhaust control actuator housing17498-47010
17499Exhaust pipe exhaust control actuator gasket17499-47010
17565No. 5 exhaust pipe lifting lug17565-22030
17565ANo. 4 exhaust pipe lifting lug17565-22040
