Toyota COROLLA Engine Oil Cooler — Figure 1503

Toyota COROLLA EPC diagram 1503, Engine Oil Cooler, with 3 images and 8 PNC and OE references.

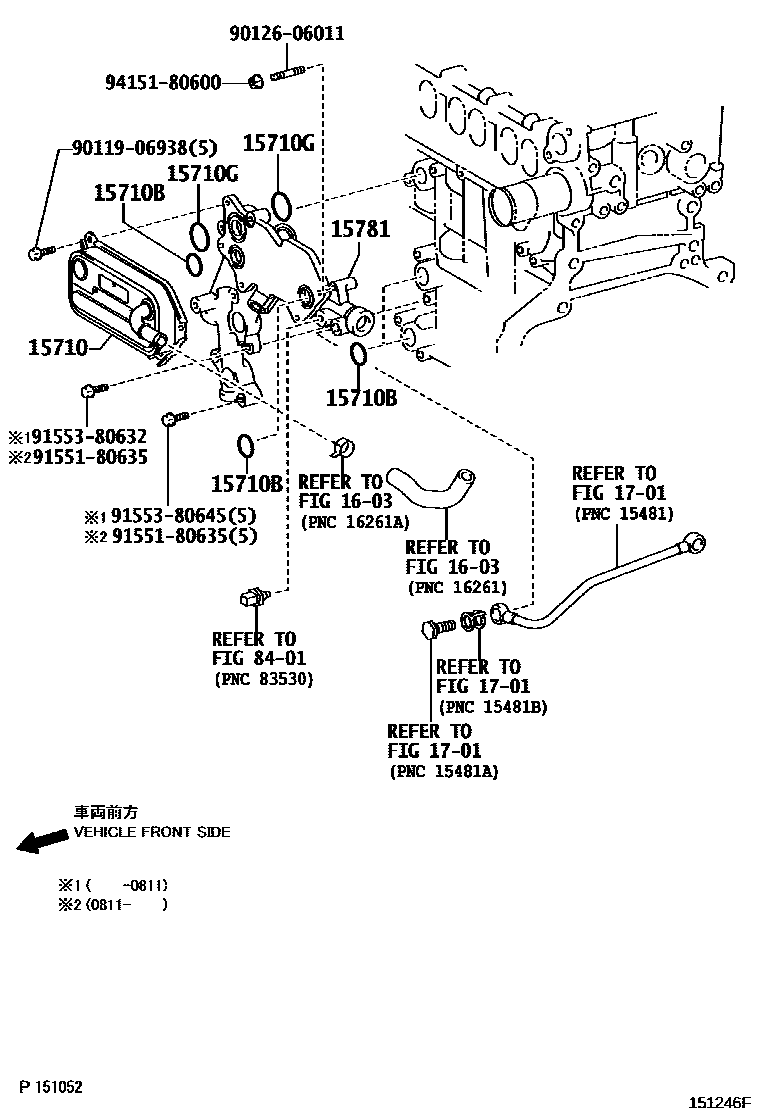

Toyota COROLLA Engine Oil Cooler EPC diagram — 151246F
Engine Oil Cooler — 151246F (200610 – 999999)

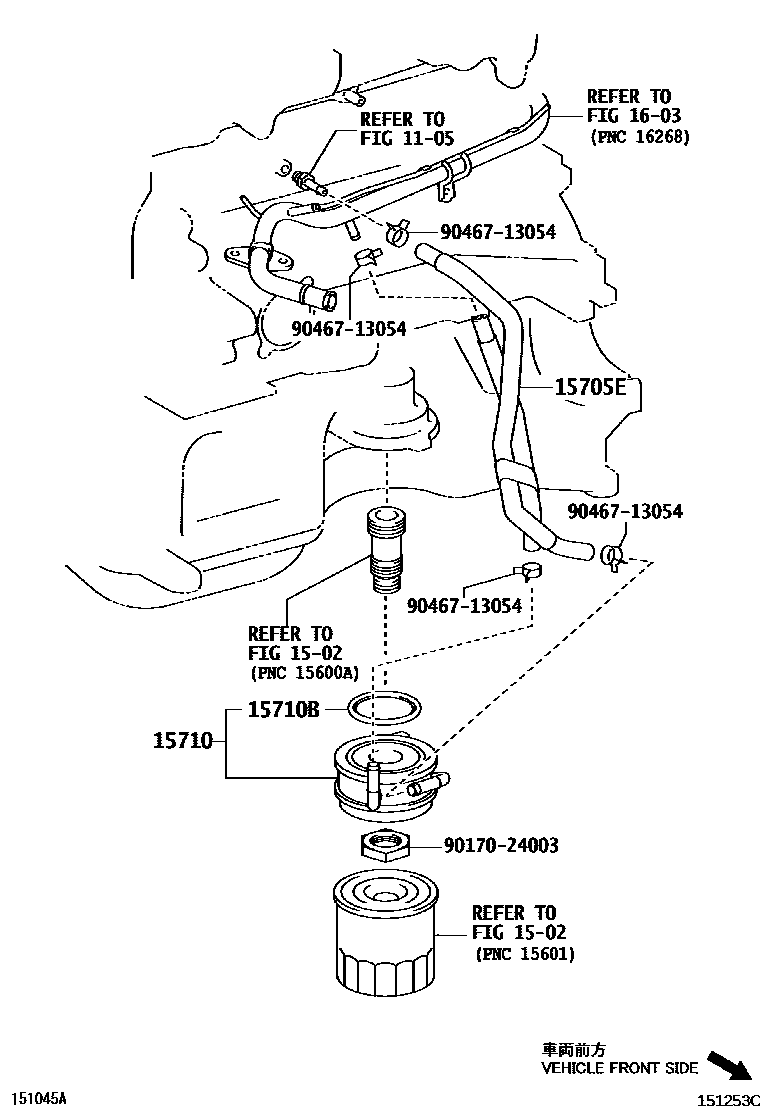

Toyota COROLLA Engine Oil Cooler EPC diagram — 151253C
Engine Oil Cooler — 151253C (200610 – 200812)

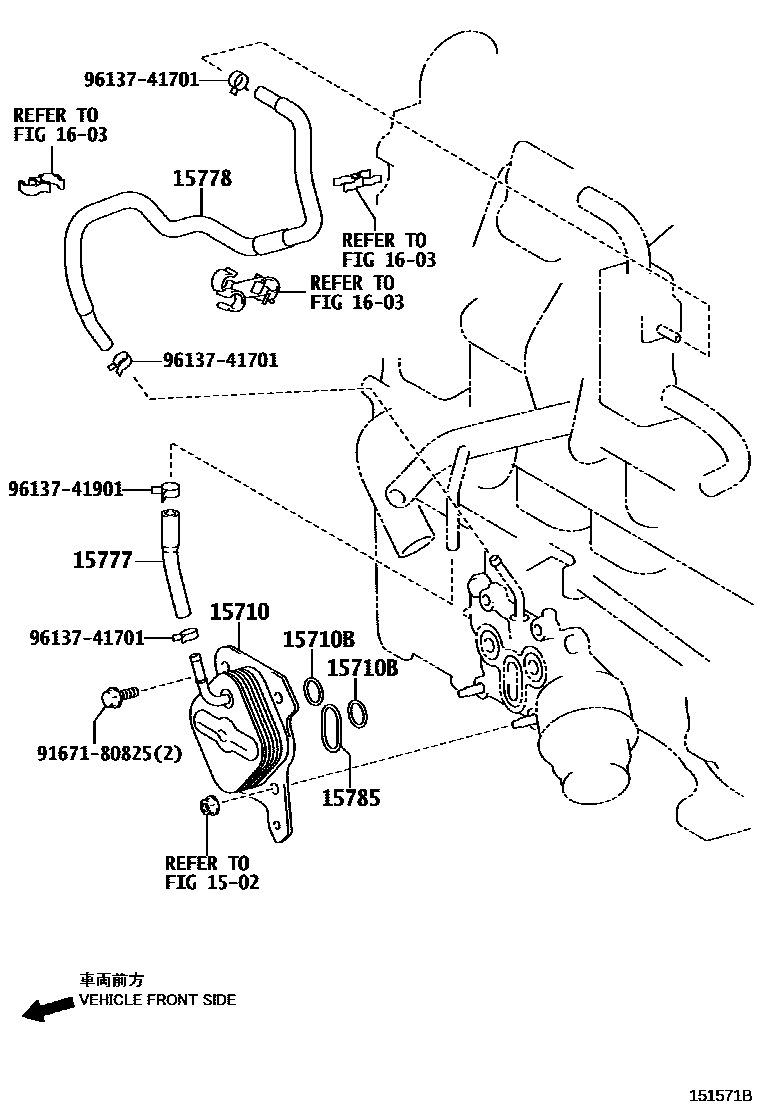

Toyota COROLLA Engine Oil Cooler EPC diagram — 151571B
Engine Oil Cooler — 151571B (200812 – 999999)

PNC and OE references

PNCPart nameOE numbers
15705EOil cooler hose sub-assembly15705-33040
15710Oil cooler assembly15710-0R010 · 15710-33030 · 15710-33050
15710BO-ring (for oil cooler)90301-24018 · 90301-58002 · 96723-35024
15710GNo. 2 O-ring90301-29013
15777oil cooler hose15777-33010
15778No. 2 oil cooler hose15778-33010 · 15778-33060
15781No. 1 oil cooler bracket15781-26010 · 15781-26011 · 15781-26030
15785oil cooler gasket15785-33010
