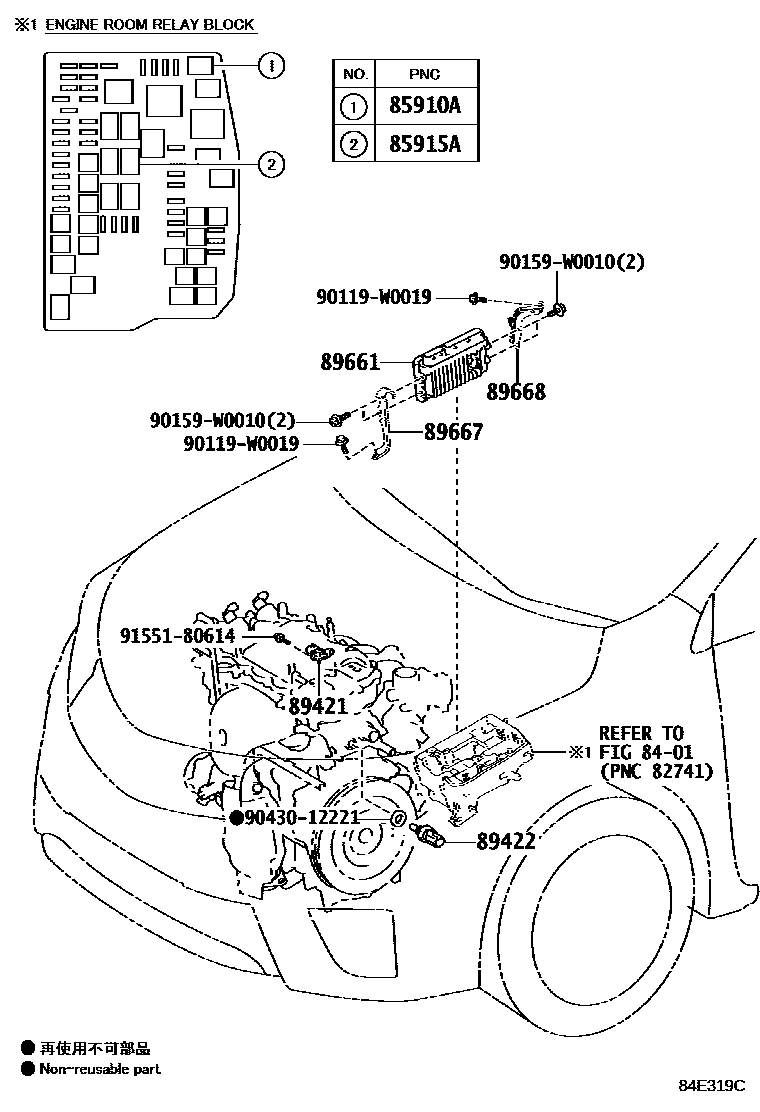

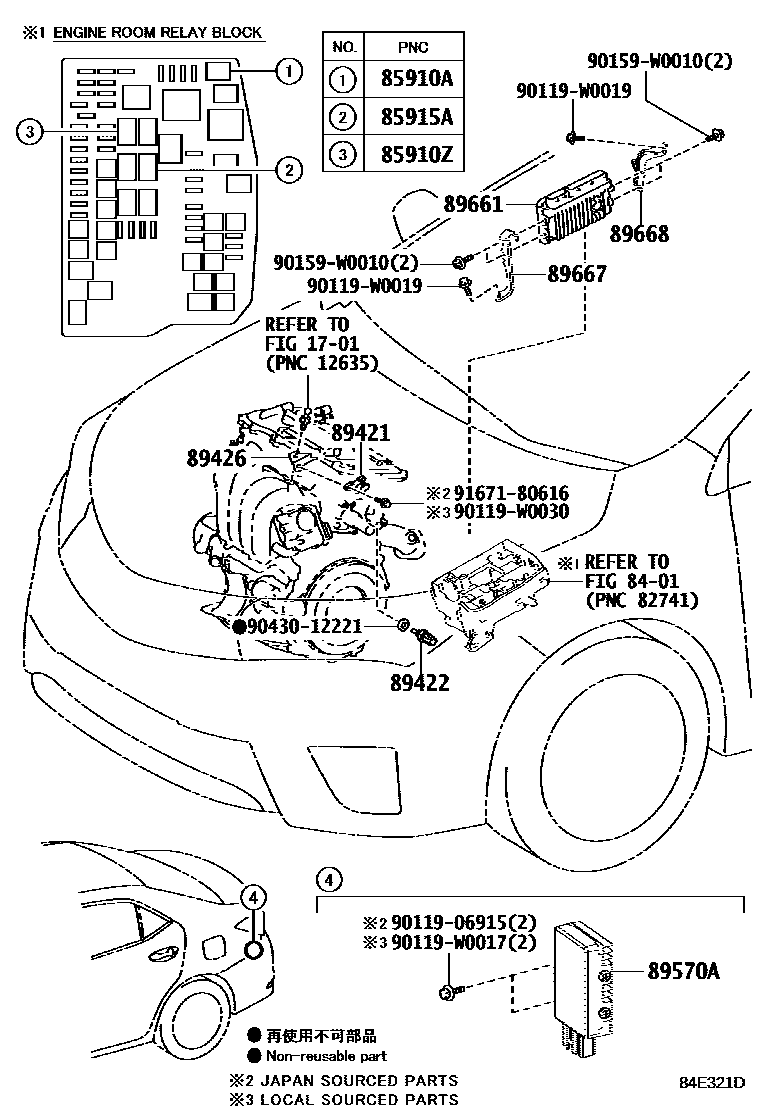

Toyota COROLLA 电子燃油喷射系统 — Figure 8404
Toyota COROLLA EPC diagram 8404, 电子燃油喷射系统, with 2 images and 10 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910A | Circuit breaking relay assembly (for EFI) | 90080-87021 |
| 85910Z | Injection relay (for EFI) | 90080-87021 |
| 85915A | main relay | 90080-87021 |
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-26030 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 |
| 89426 | Vacuum sensor holder | 89426-28080 |
| 89570A | Fuel pump control ECU assembly | 89570-12390 |
| 89661 | Engine control ECU | 89661-0Z520 · 89661-0Z730 · 89661-0Z810 · 89661-0Z811 · 89661-0Z820 · 89661-0Z821 · 89661-0Z830 · 89661-0Z831 · 89661-0Z840 · 89661-0Z870 · 89661-0Z871 · 89661-0ZC00 · 89661-0ZC20 · 89661-0ZC30 · 89661-0ZC31 · 89661-0ZC50 · 89661-0ZC51 · 89661-0ZC70 · 89661-0ZC71 · 89661-0ZC72 · 89661-0ZC90 · 89661-0ZC91 · 89661-0ZC92 · 89661-0ZL70 · 89661-0ZM40 · 89661-0ZM60 · 89661-0ZN50 · 89661-0ZN60 · 89661-0ZP80 · 89661-0ZQ00 · 89661-0ZQ20 · 89661-0ZQ60 · 89661-0ZQ70 · 89661-0ZU80 · 89666-02860 · 89666-02870 · 89666-02A10 · 89666-02A20 |
| 89667 | Engine control ECU bracket | 89667-02300 |
| 89668 | No. 2 engine control ECU bracket | 89668-02280 |
