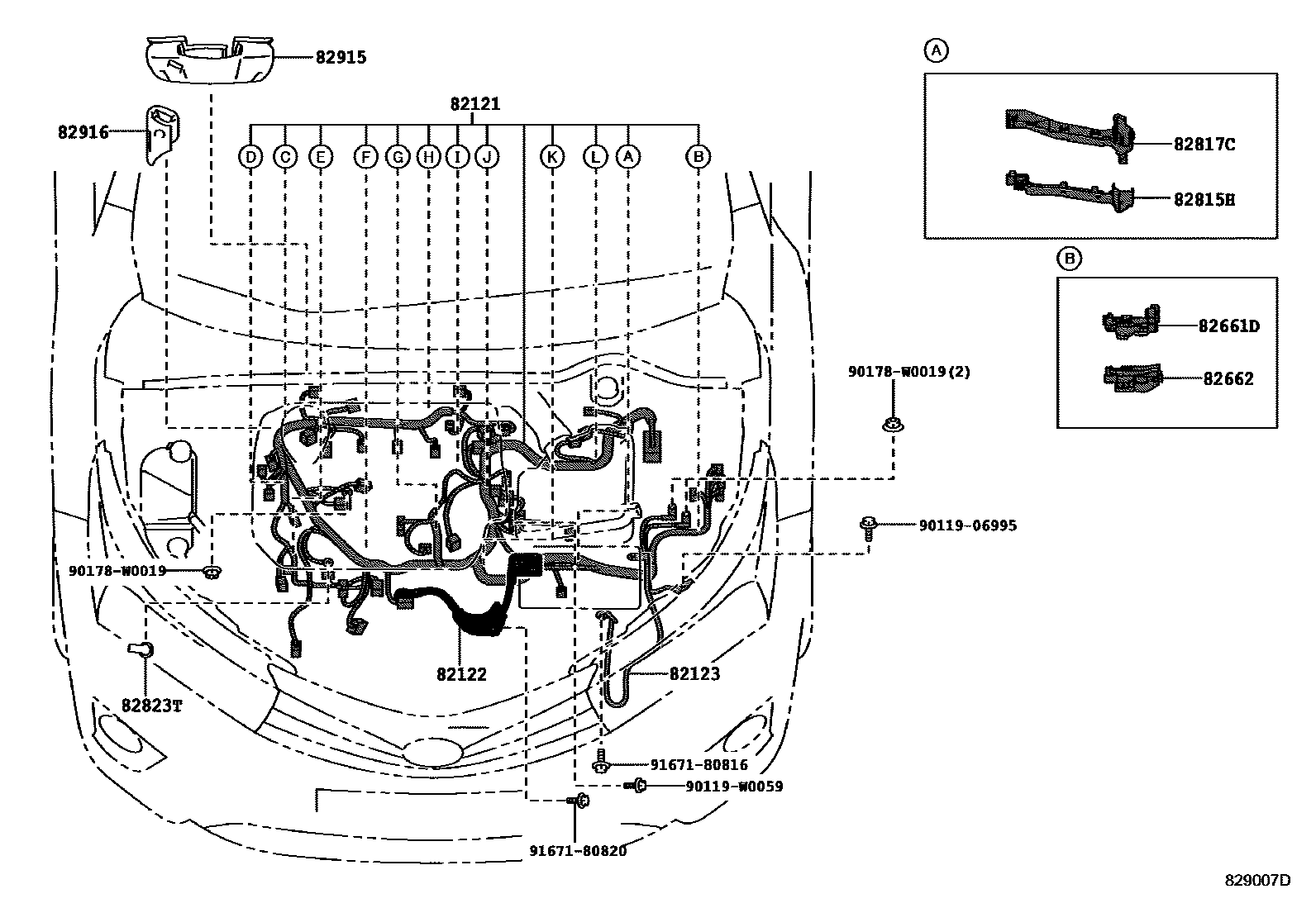

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 17 images and 9 PNC and OE references.

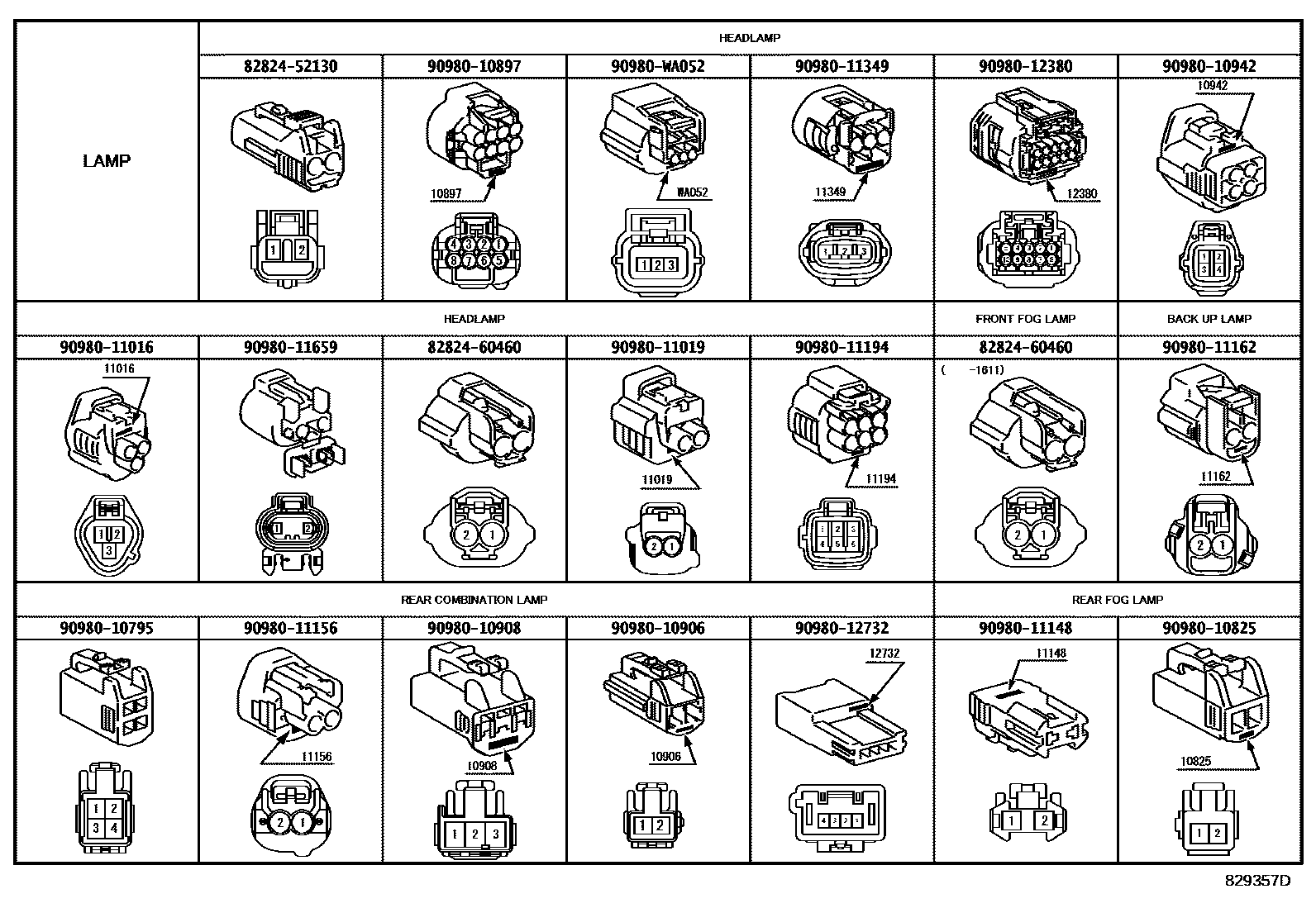

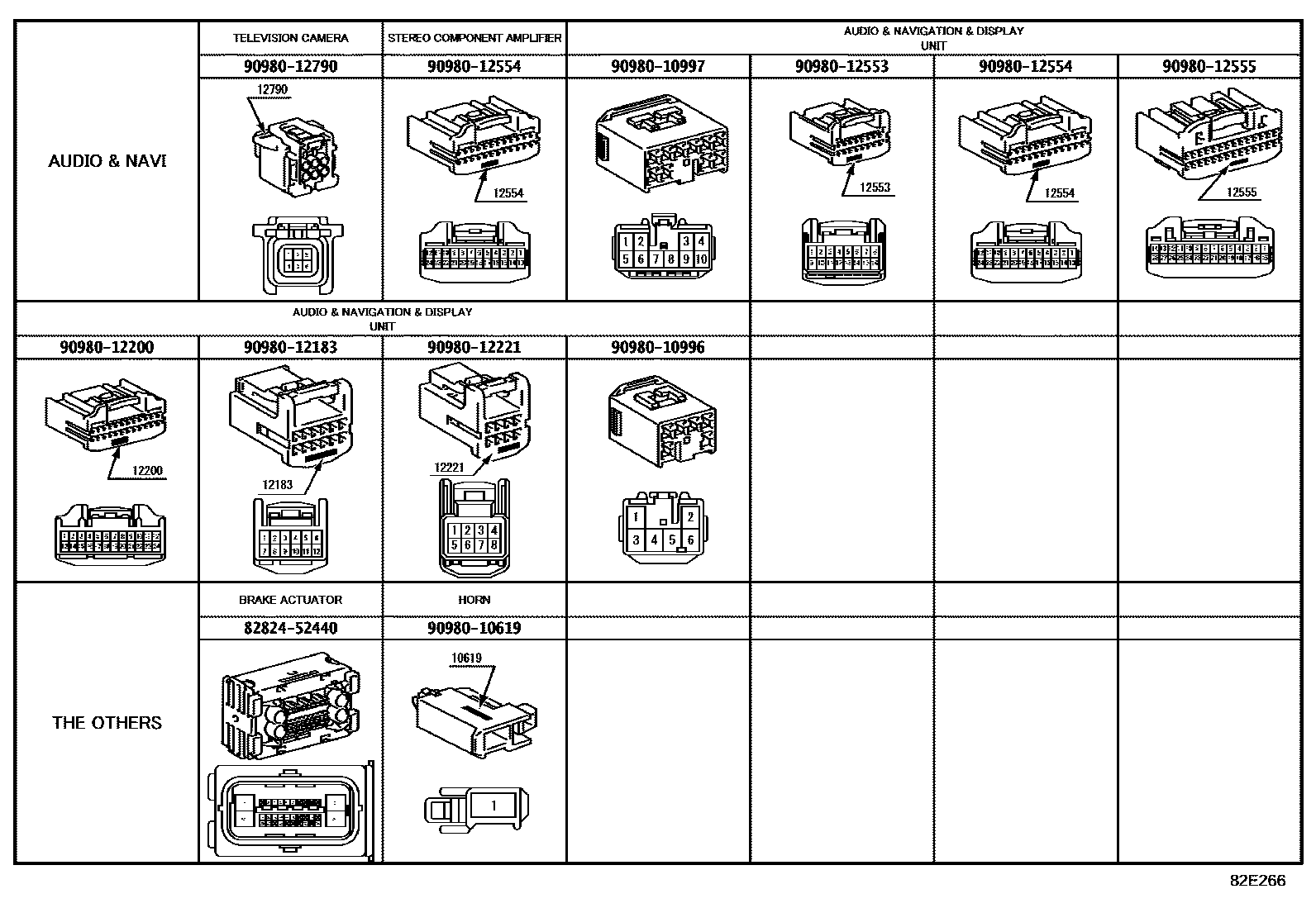

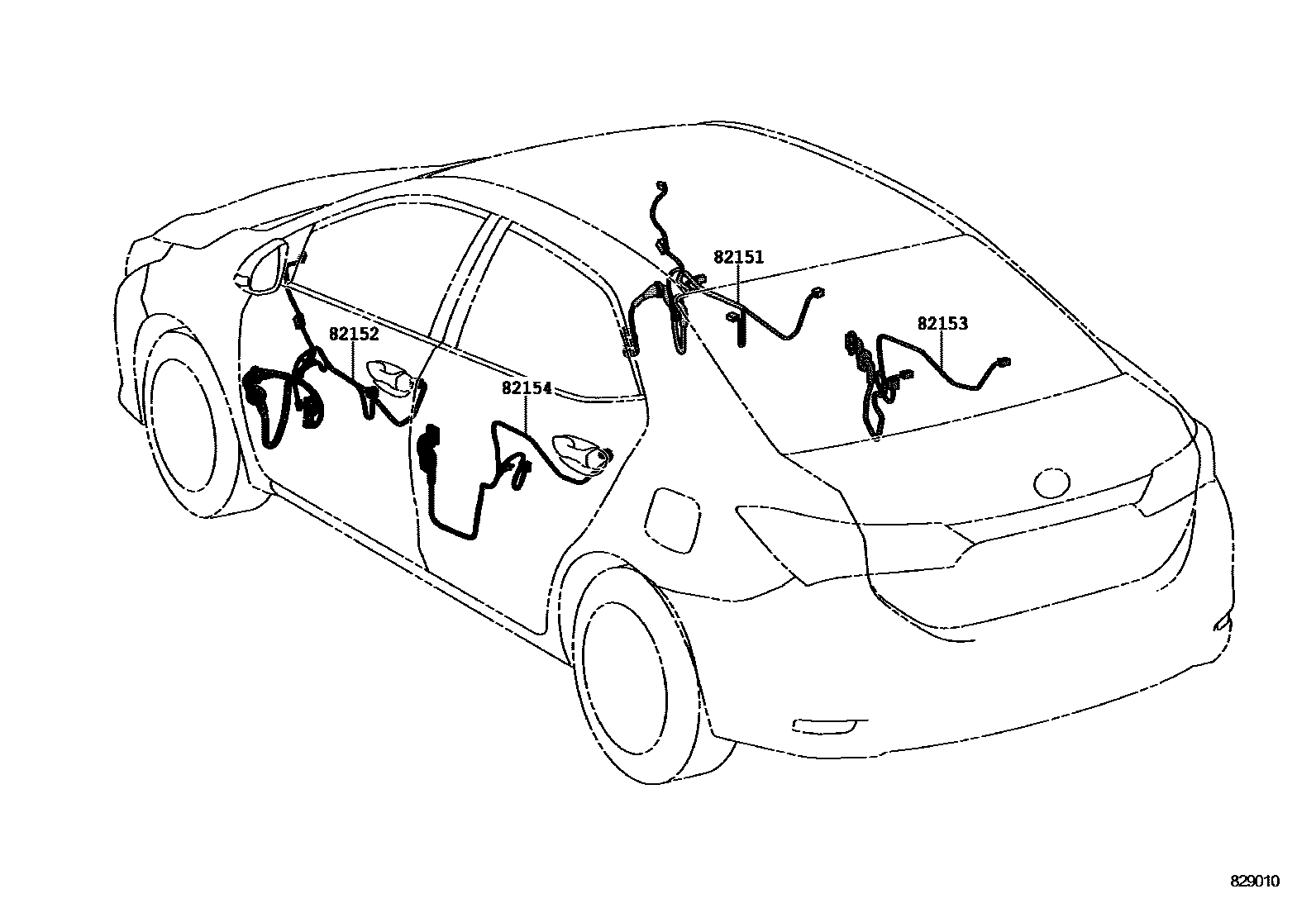

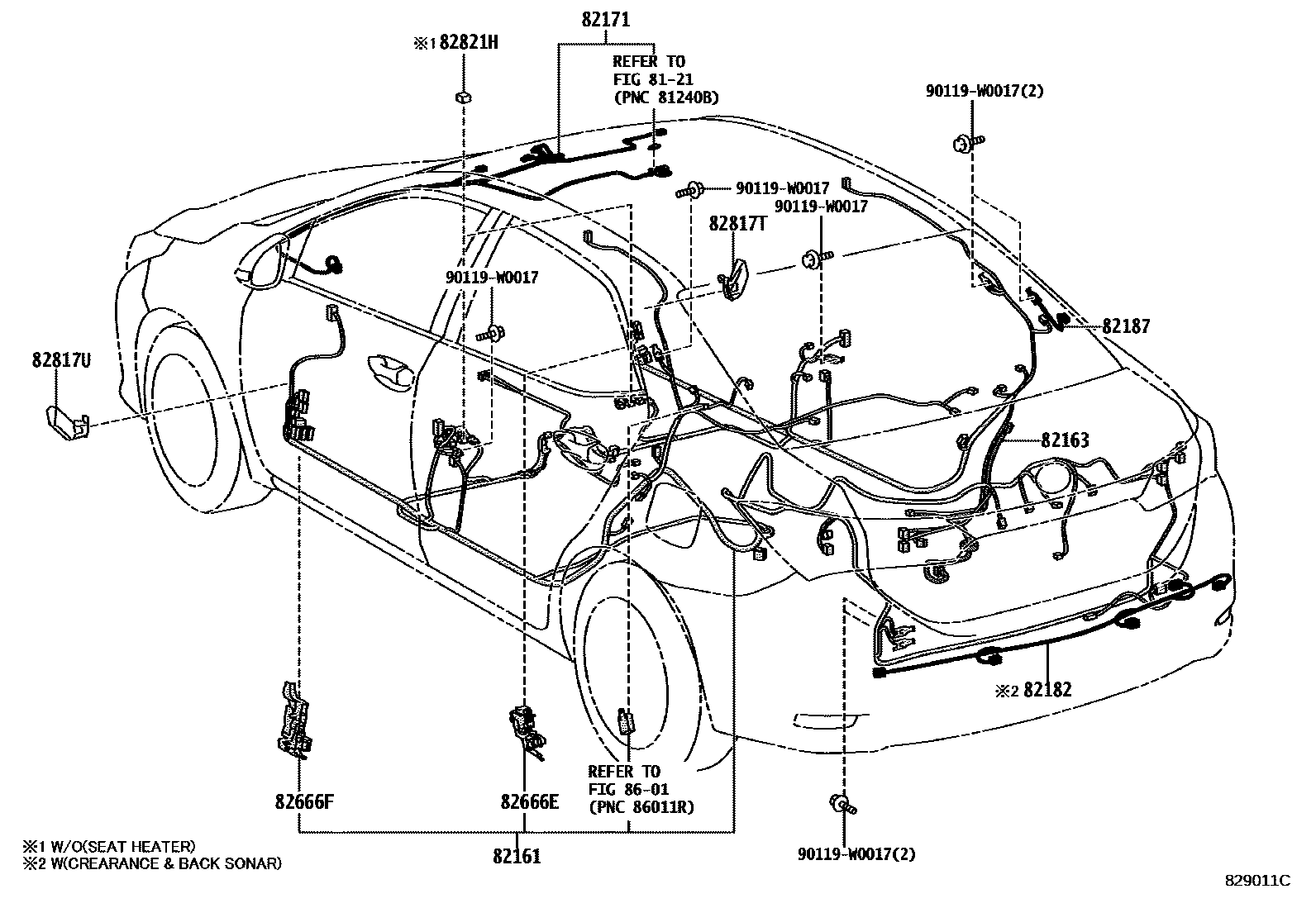

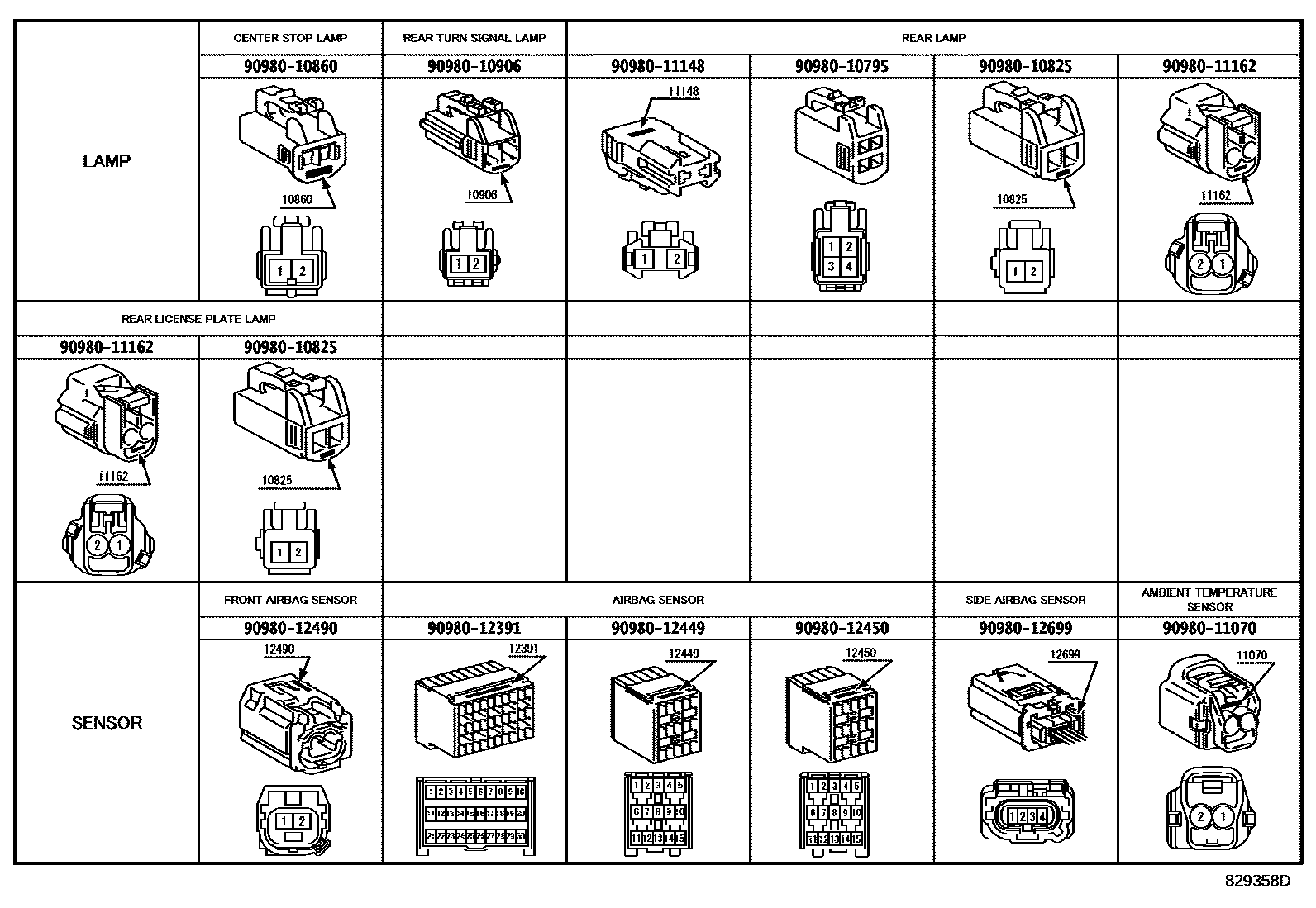

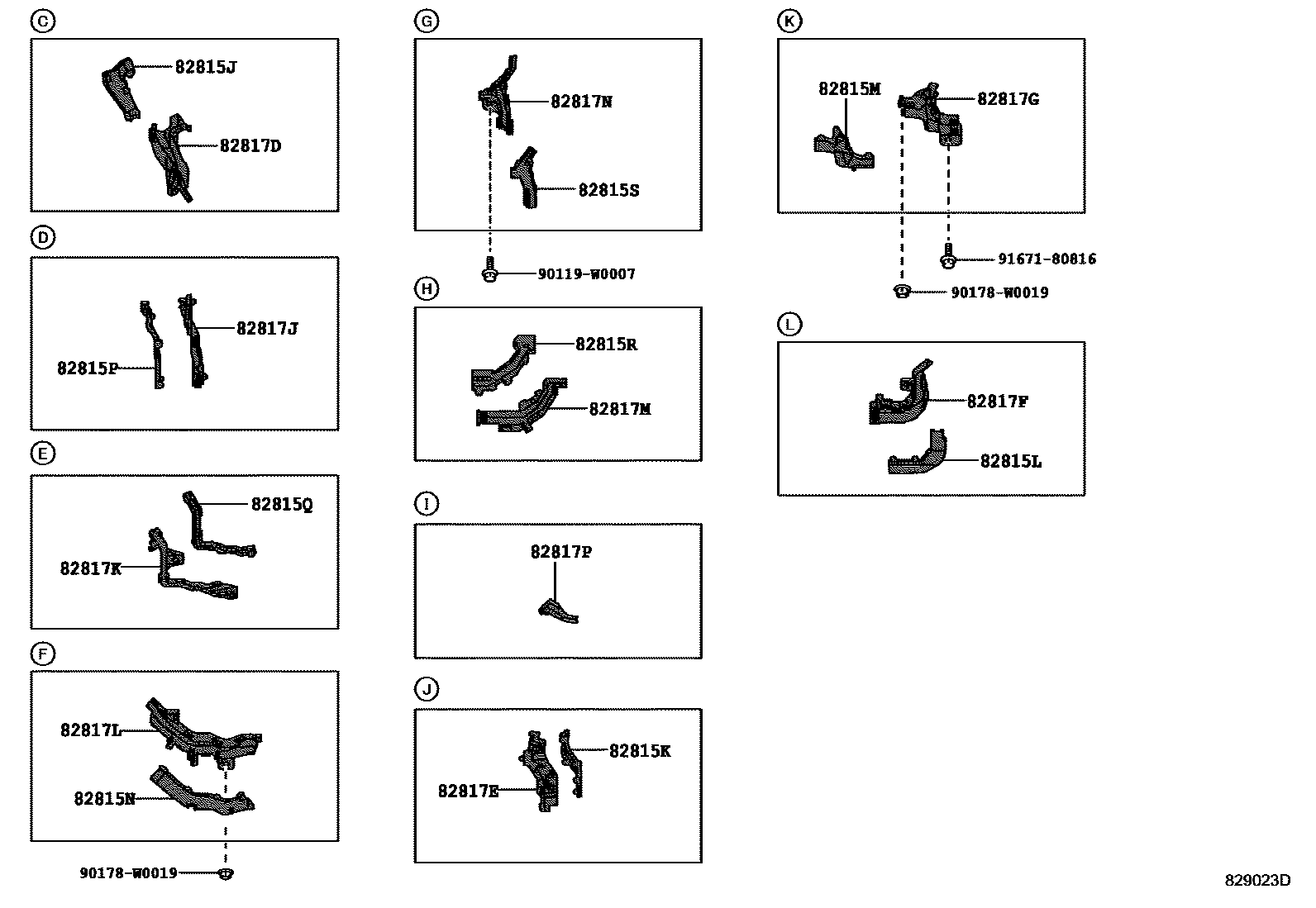

PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

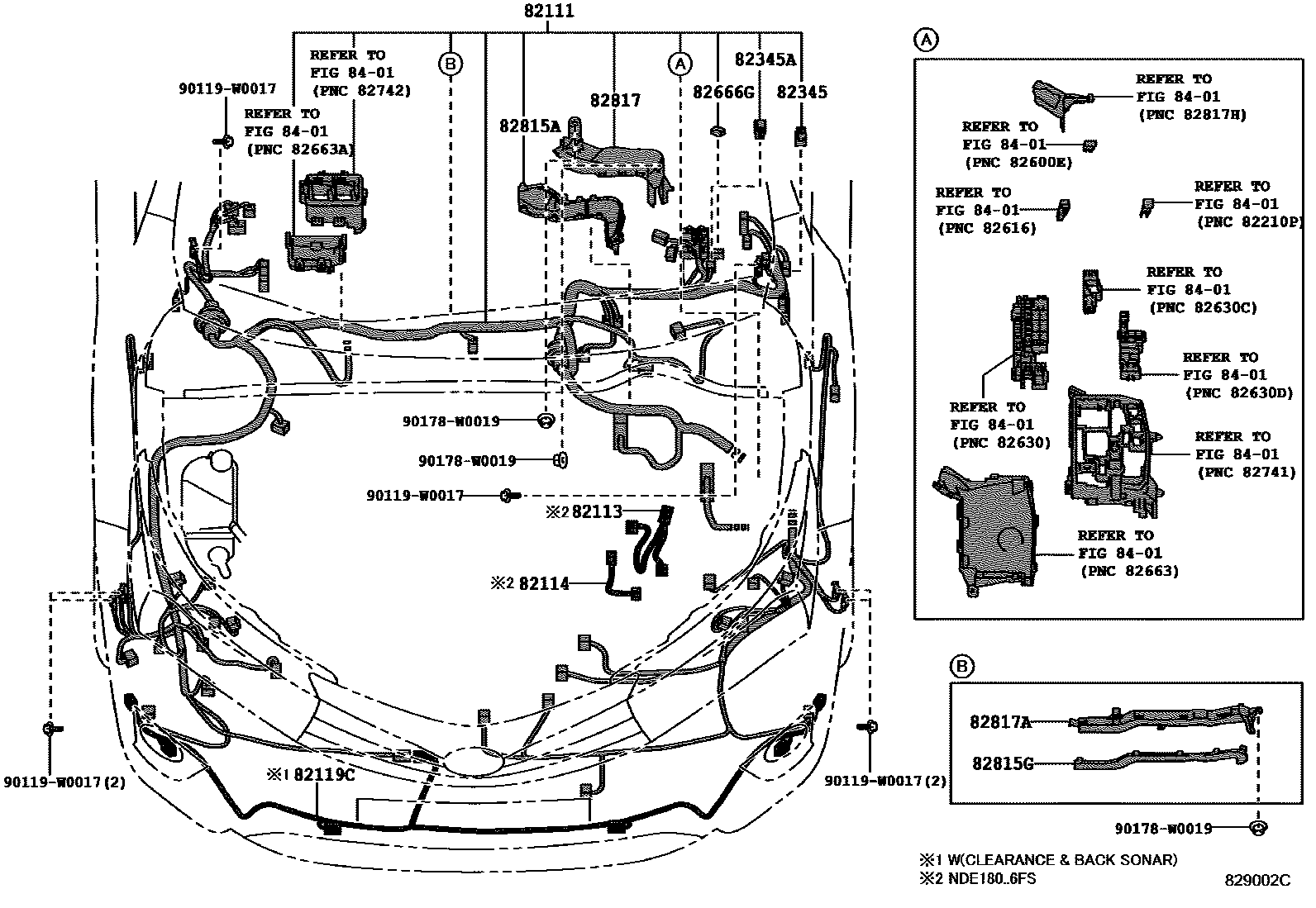

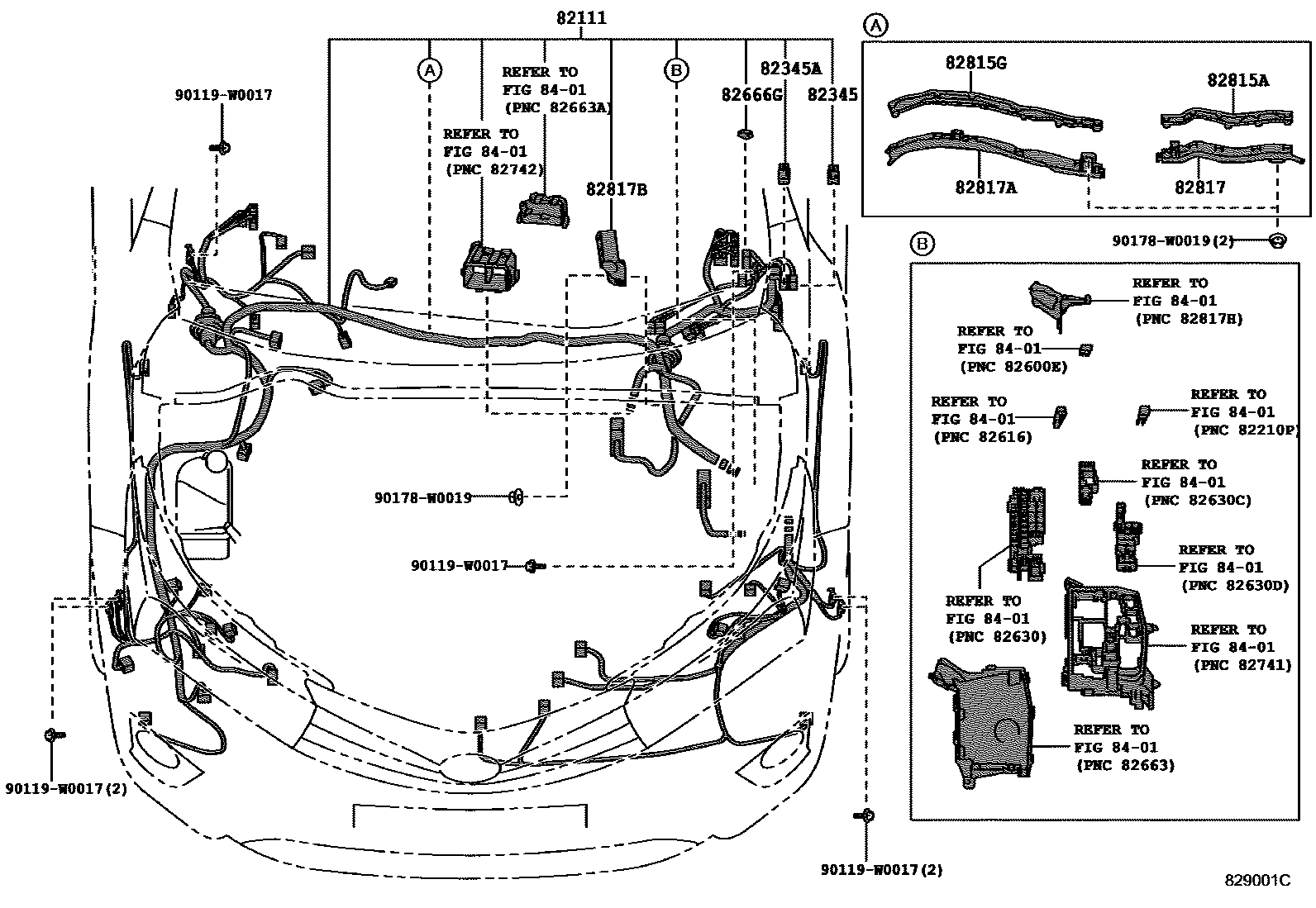

| 82111 | Engine room main wiring harness | 82111-F2B20 · 82111-F2B30 · 82111-F2B40 · 82111-F2B50 · 82111-F2E60 · 82111-F2E61 · 82111-F2E62 · 82111-F2E70 · 82111-F2E71 · 82111-F2E72 · 82111-F2E80 · 82111-F2F00 · 82115-02T90 · 82115-0ZC20 · 82115-0ZC21 · 82115-0ZC22 · 82115-0ZC24 · 82115-0ZC25 · 82115-0ZC30 · 82115-0ZC31 · 82115-0ZC33 · 82115-0ZC40 · 82115-0ZC41 · 82115-0ZC50 · 82115-0ZC51 · 82115-0ZC53 · 82115-0ZC60 · 82115-0ZC61 · 82115-0ZC70 · 82115-0ZC71 · 82115-0ZC73 · 82115-0ZC80 · 82115-0ZC81 · 82115-0ZC83 · 82115-0ZC84 · 82115-0ZC90 · 82115-0ZC91 · 82115-0ZD40 · 82115-0ZD41 · 82115-0ZD42 · 82115-0ZD50 · 82115-0ZD51 · 82115-0ZD52 · 82115-0ZD60 · 82115-0ZD61 · 82115-0ZD70 · 82115-0ZD80 · 82115-0ZD90 · 82115-0ZD91 · 82115-0ZE00 · 82115-0ZE10 · 82115-0ZE11 · 82115-0ZE12 · 82115-0ZE14 · 82115-0ZE15 · 82115-0ZE20 · 82115-0ZE21 · 82115-0ZE22 · 82115-0ZE24 · 82115-0ZE25 · 82115-0ZE30 · 82115-0ZE31 · 82115-0ZE32 · 82115-0ZE34 · 82115-0ZE35 · 82115-0ZE40 · 82115-0ZE41 · 82115-0ZE42 · 82115-0ZE44 · 82115-0ZE45 · 82115-0ZE50 · 82115-0ZE51 · 82115-0ZE60 · 82115-0ZE61 · 82115-0ZE62 · 82115-0ZE70 · 82115-0ZE71 · 82115-0ZE73 · 82115-0ZE80 · 82115-0ZE81 · 82115-0ZE83 · 82115-0ZE90 · 82115-0ZE91 · 82115-0ZF10 · 82115-0ZF11 · 82115-0ZF20 · 82115-0ZF21 · 82115-0ZF23 · 82115-0ZF30 · 82115-0ZF31 · 82115-0ZF40 · 82115-0ZF41 · 82115-0ZF50 · 82115-0ZF51 · 82115-0ZF53 · 82115-0ZF60 · 82115-0ZF61 · 82115-0ZF63 · 82115-0ZF70 · 82115-0ZF71 · 82115-0ZF90 · 82115-0ZF91 · 82115-0ZG00 · 82115-0ZG01 · 82115-0ZG03 · 82115-0ZK70 · 82115-0ZK71 · 82115-0ZK73 · 82115-0ZK74 · 82115-0ZK80 · 82115-0ZK81 · 82115-0ZK83 · 82115-0ZK84 · 82115-0ZK90 · 82115-0ZK91 · 82115-0ZK93 · 82115-0ZK94 · 82115-F2860 · 82115-F2A20 · 82116-0Z170 · 82116-0Z171 · 82116-0Z173 · 82116-0Z174 · 82116-0ZA30 · 82116-0ZD10 · 82116-0ZD20 · 82116-0ZD22 · 82116-0ZD30 · 82116-0ZD50 · 82116-0ZE71 · 82116-0ZE81 · 82116-0ZF91 · 82116-0ZF92 · 82116-0ZF93 · 82116-0ZG01 · 82116-0ZG02 · 82116-0ZJ01 · 82116-0ZJ21 · 82116-0ZQ51 · 82116-0ZQ52 · 82116-0ZQ61 · 82116-0ZQ62 · 82116-0ZQ71 · 82116-0ZY61 · 82116-0ZY62 · 82116-0ZY71 · 82116-0ZY72 · 82116-0ZZ01 · 82116-0ZZ02 · 82116-0ZZ11 · 82116-0ZZ12 |
| 82113 | Engine room wiring harness No. 3 | 82113-02030 |
| 82114 | Engine room wiring harness No. 4 | 82114-02010 |
| 82119C | FIL, COMPARTIMENT MOTEUR, NO.5 | 82119-02020 · 82119-02021 · 82119-02040 · 82119-02041 |

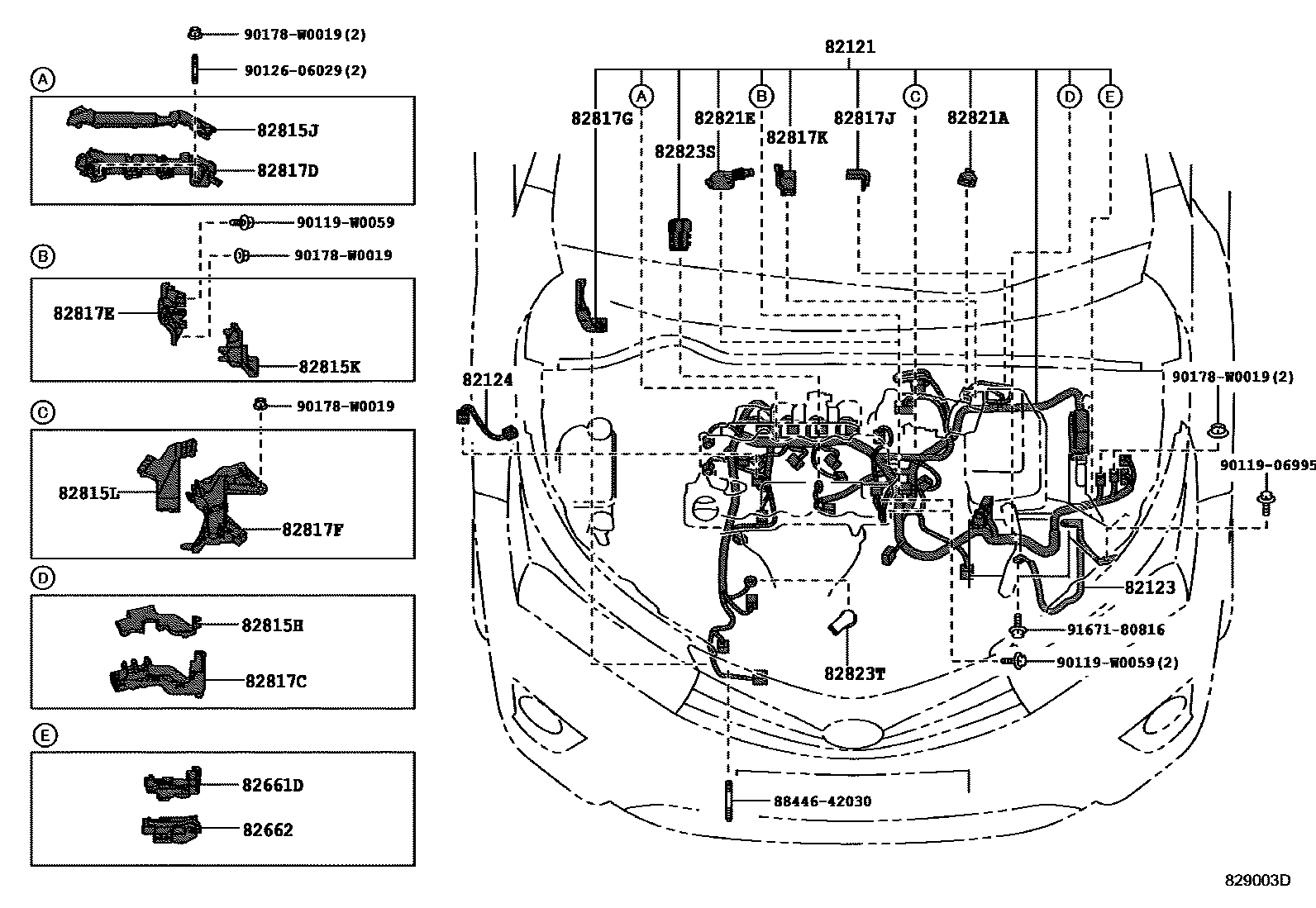

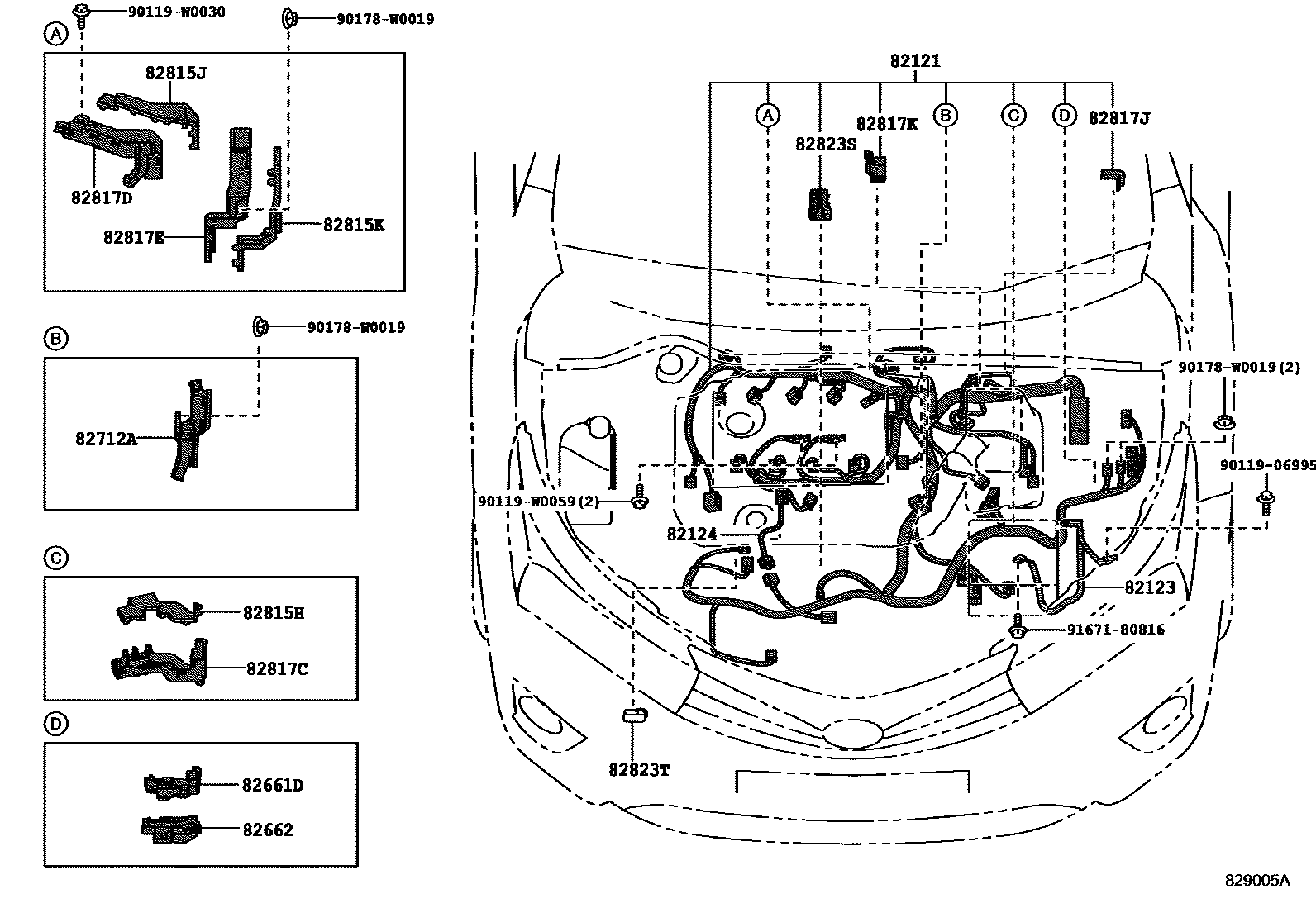

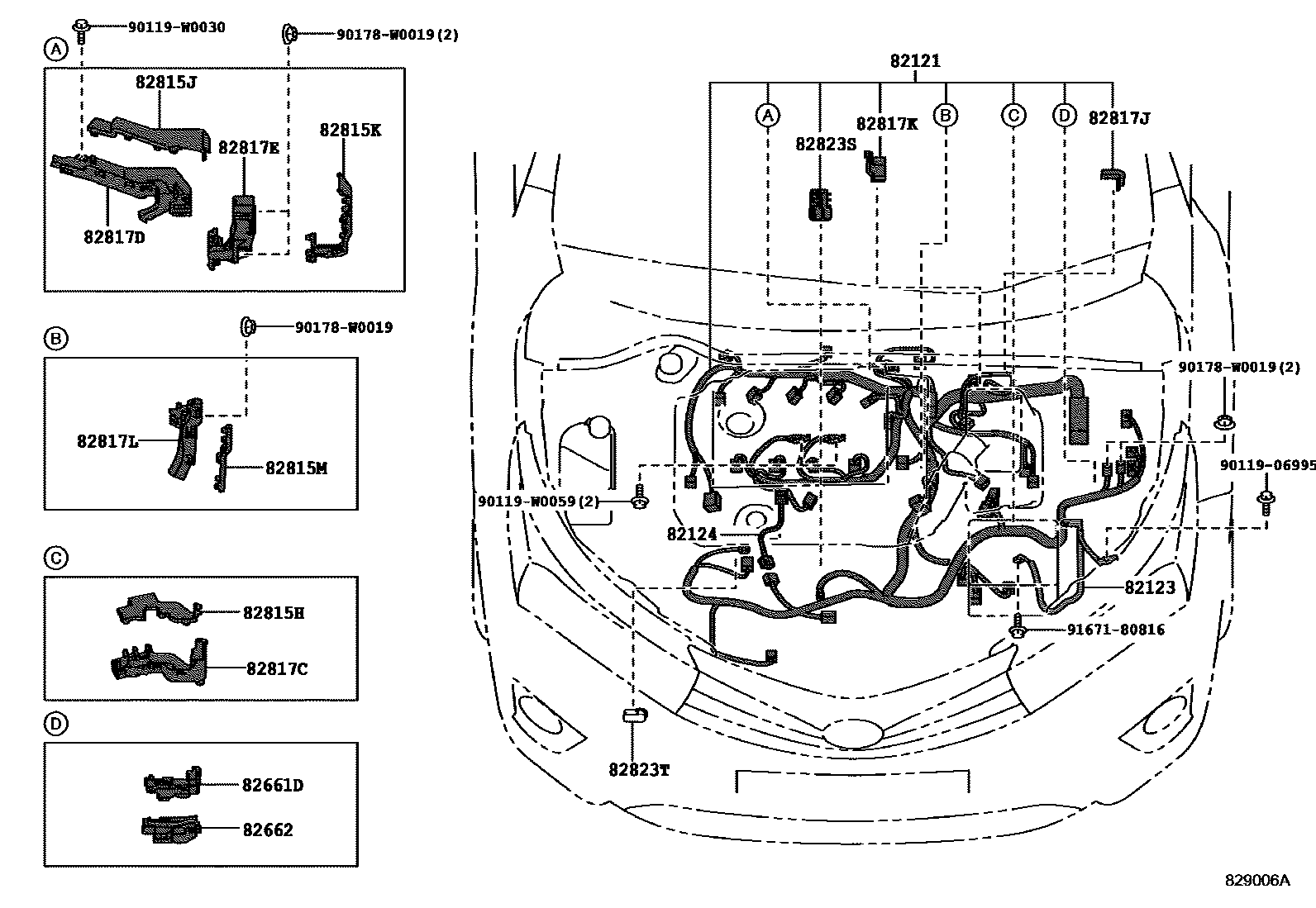

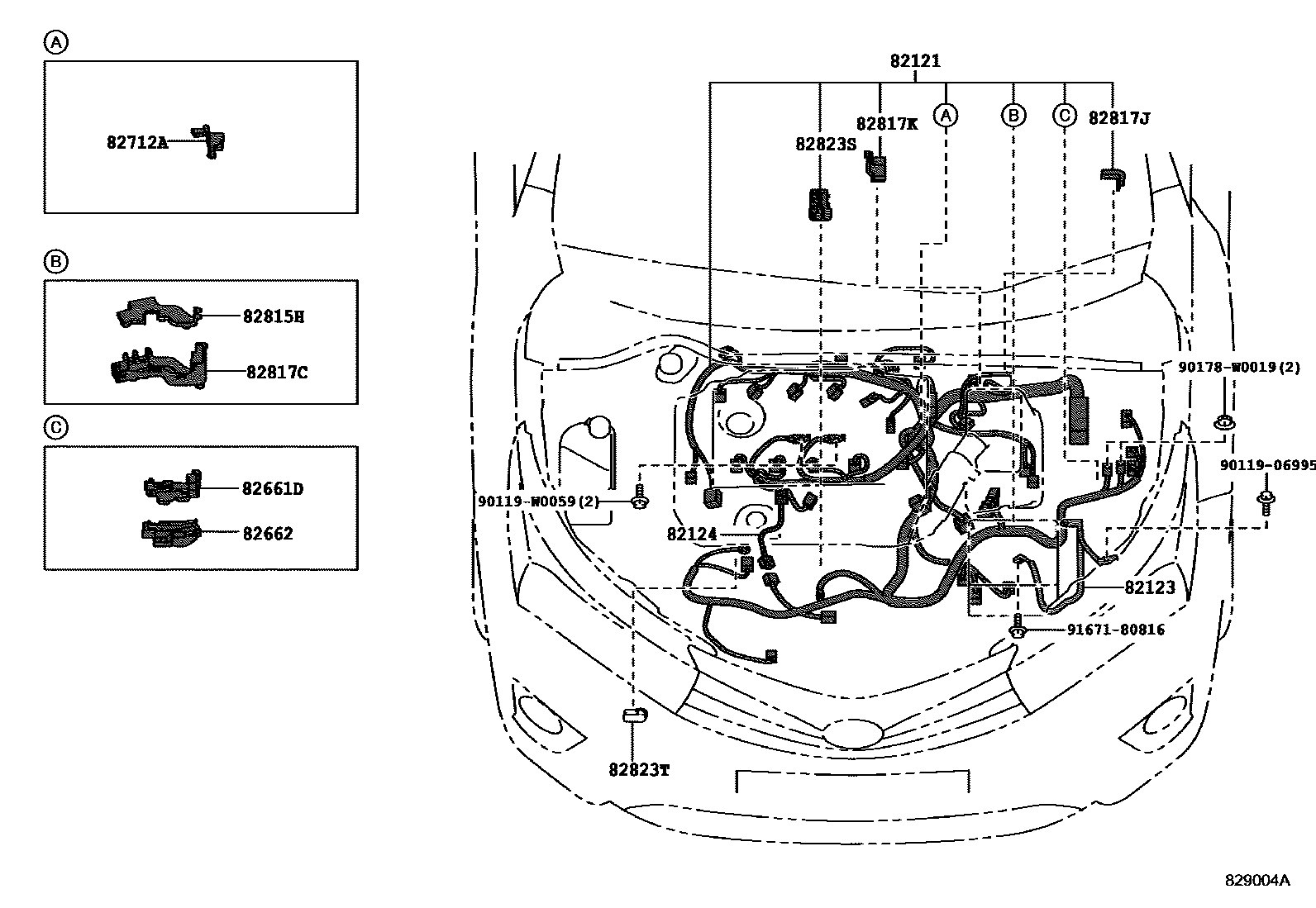

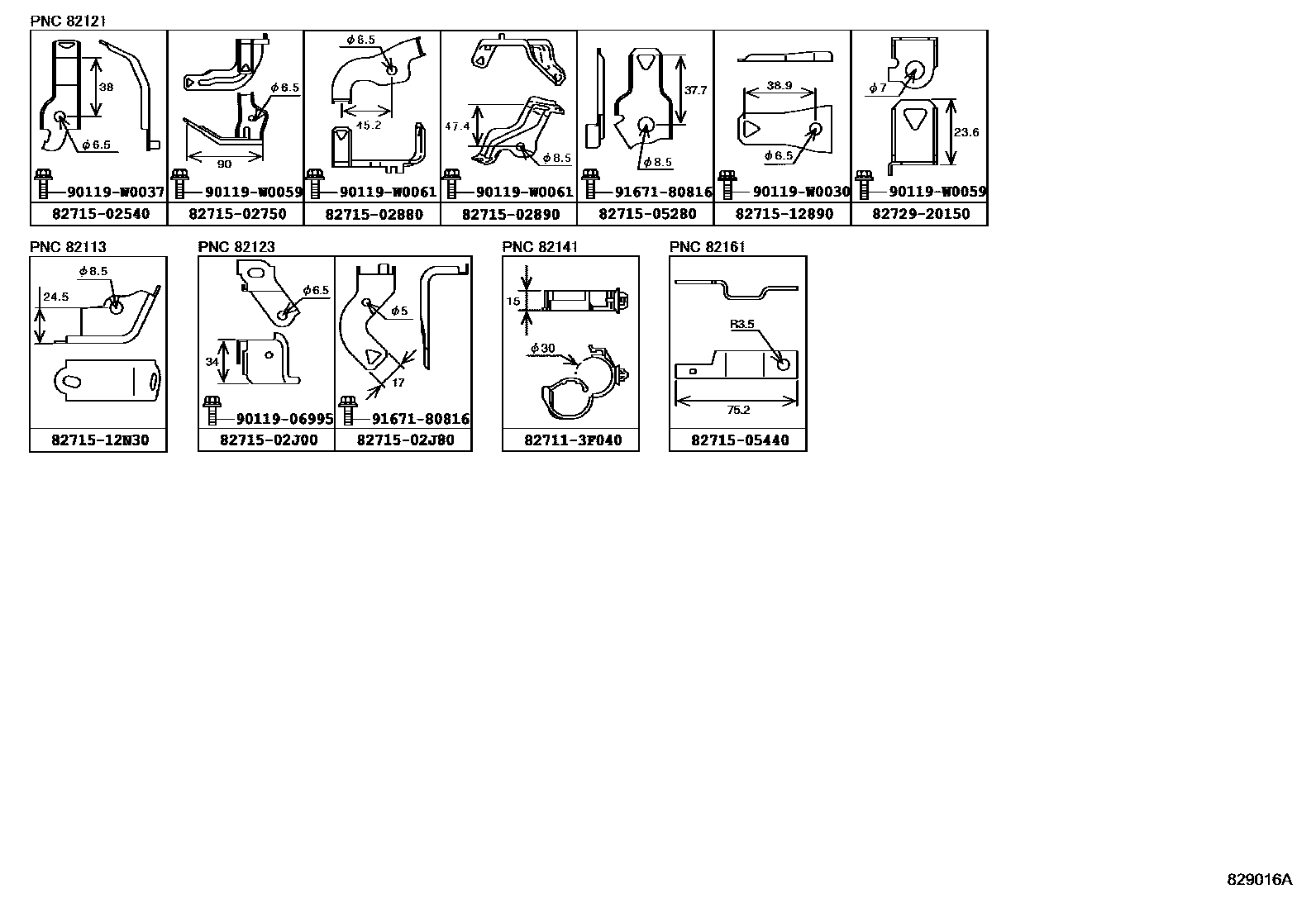

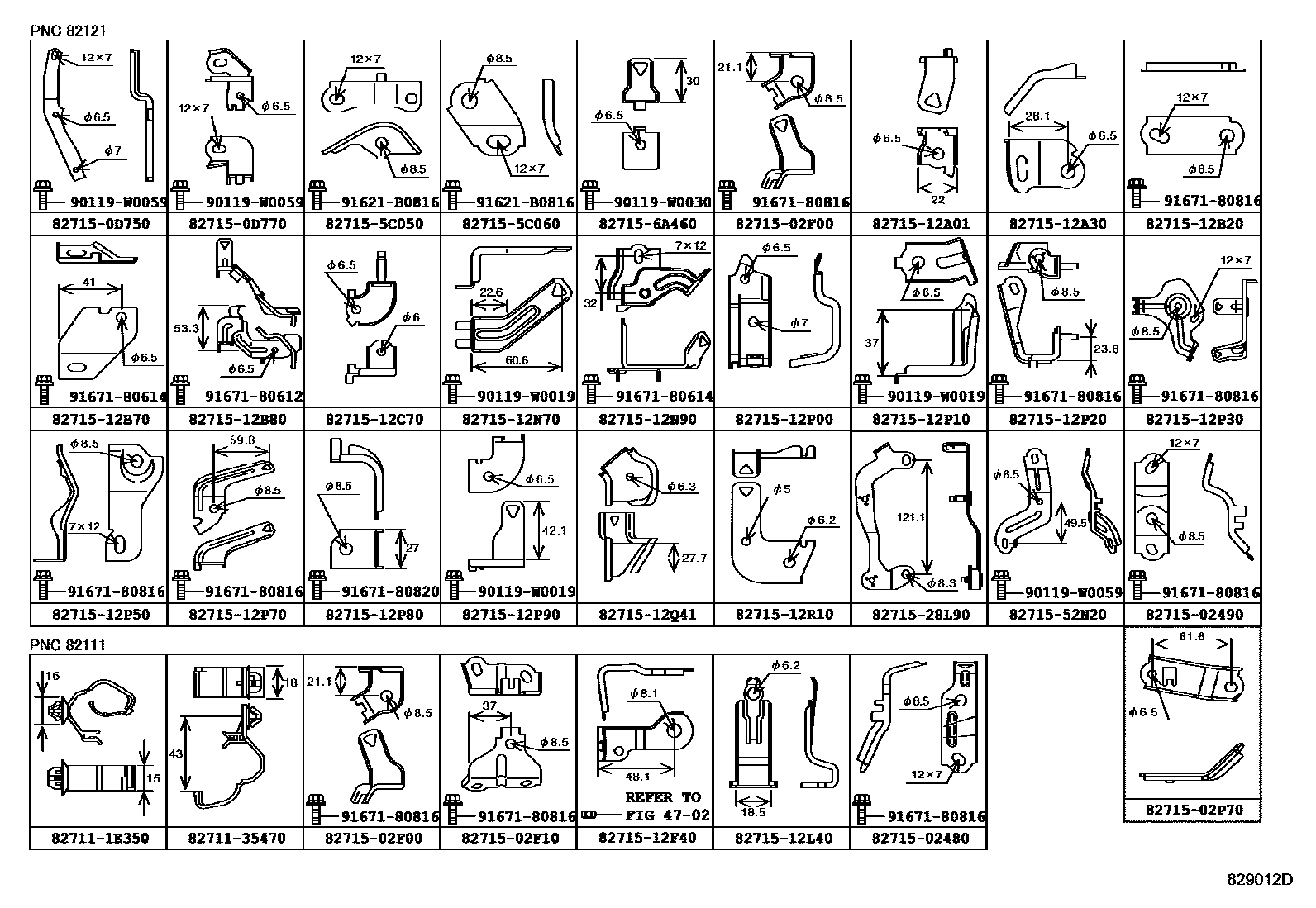

| 82121 | Engine wiring harness | 82121-0Z460 · 82121-0Z461 · 82121-0Z480 · 82121-0Z481 · 82121-0Z482 · 82121-0Z520 · 82121-0Z521 · 82121-0Z530 · 82121-0Z540 · 82121-0Z541 · 82121-0Z550 · 82121-0Z551 · 82121-0Z552 · 82121-0Z560 · 82121-0Z561 · 82121-0Z562 · 82121-0Z570 · 82121-0Z571 · 82121-0Z590 · 82121-0Z591 · 82121-0Z620 · 82121-0Z621 · 82121-0ZE00 · 82121-0ZE01 · 82121-0ZE10 · 82121-0ZE11 · 82121-0ZT40 |
| 82122 | Engine No. 2 wiring harness | 82122-02170 |
| 82123 | Engine No. 3 wiring harness | 82123-02530 · 82123-02540 · 82123-02550 · 82123-02560 · 82123-02570 · 82123-02C60 · 82123-02C70 |
| 82124 | Engine No. 4 wiring harness | 82124-02090 · 82124-12150 |

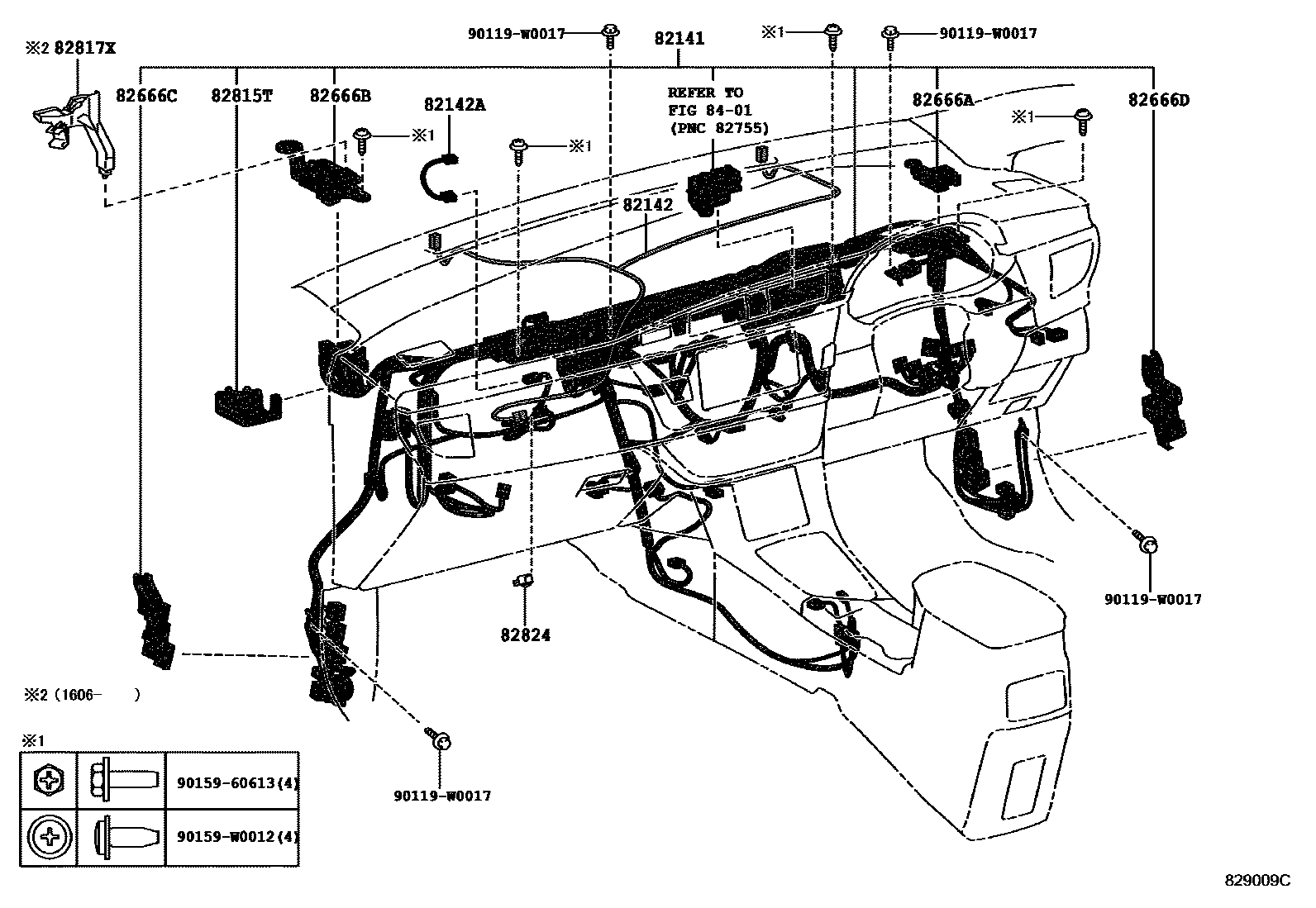

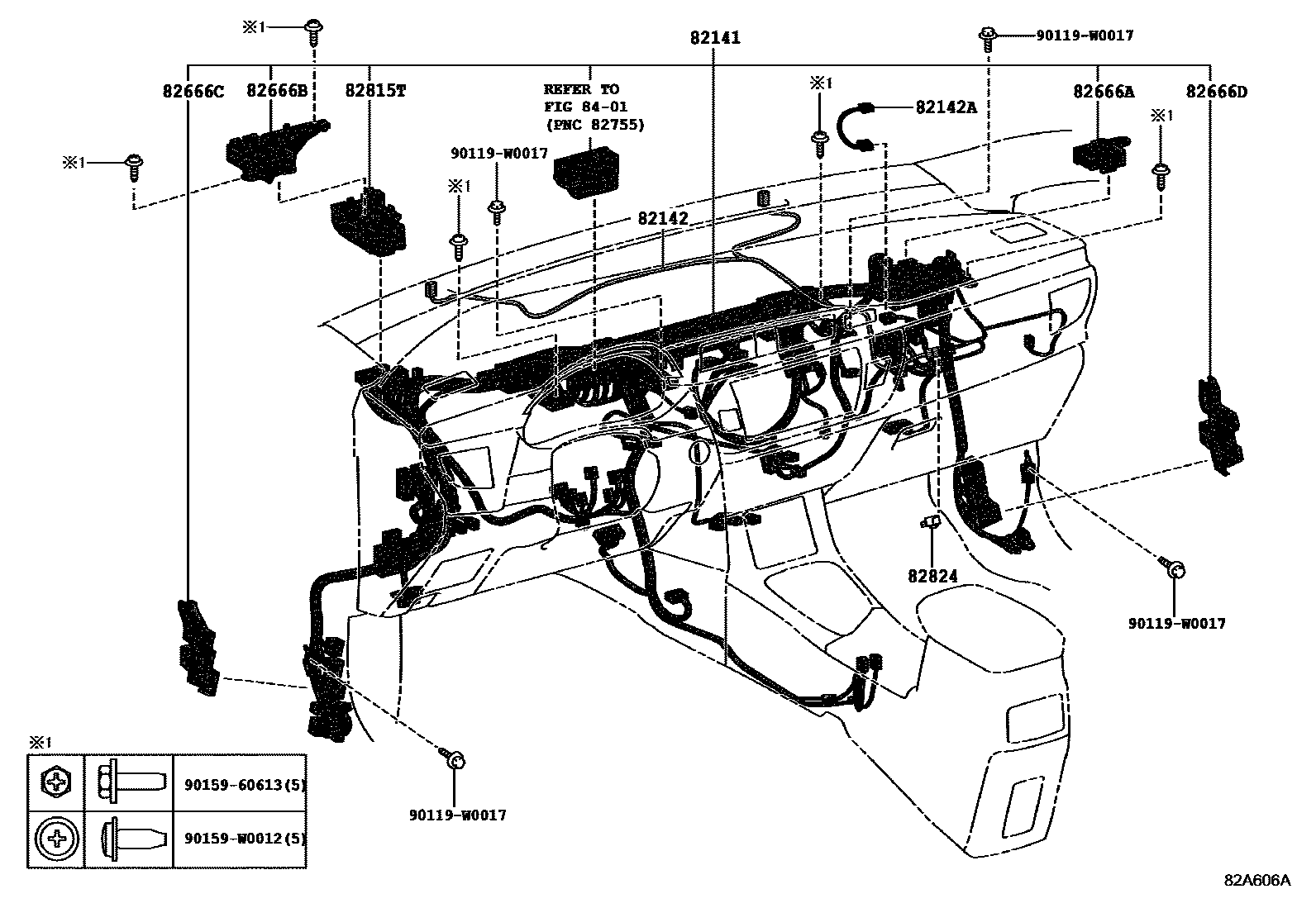

| 82141 | Dashboard wiring harness | 82117-0ZD30 · 82117-0ZD31 · 82117-0ZD32 · 82117-0ZD34 · 82117-0ZD35 · 82117-0ZD40 · 82117-0ZD41 · 82117-0ZD42 · 82117-0ZD44 · 82117-0ZD45 · 82117-0ZD50 · 82117-0ZD51 · 82117-0ZD52 · 82117-0ZD54 · 82117-0ZD55 · 82117-0ZD60 · 82117-0ZD61 · 82117-0ZD62 · 82117-0ZD64 · 82117-0ZD70 · 82117-0ZD71 · 82117-0ZD72 · 82117-0ZD80 · 82117-0ZD81 · 82117-0ZD82 · 82117-0ZD84 · 82117-0ZD85 · 82117-0ZD90 · 82117-0ZD91 · 82117-0ZD92 · 82117-0ZE00 · 82117-0ZE01 · 82117-0ZE02 · 82117-0ZE04 · 82117-0ZE05 · 82117-0ZZ90 · 82118-0Z120 · 82118-0Z121 · 82118-0ZN30 · 82118-0ZN31 · 82118-0ZN40 · 82118-0ZN41 · 82118-0ZN42 · 82118-0ZN45 · 82118-0ZN50 · 82118-0ZN51 · 82118-0ZN52 · 82118-0ZN54 · 82118-0ZN55 · 82118-0ZN80 · 82118-0ZN81 · 82118-0ZN82 · 82118-0ZN85 · 82118-0ZN90 · 82118-0ZN91 · 82118-0ZN92 · 82118-0ZN94 · 82118-0ZN95 · 82118-0ZP00 · 82118-0ZP01 · 82118-0ZP02 · 82118-0ZP05 · 82118-0ZP10 · 82118-0ZP11 · 82118-0ZP12 · 82118-0ZP14 · 82118-0ZP15 · 82118-0ZP20 · 82118-0ZP21 · 82118-0ZP22 · 82118-0ZP30 · 82118-0ZP31 · 82118-0ZP32 · 82118-0ZP40 · 82118-0ZP41 |
