Toyota COROLLA 悬架横梁和发动机底罩 — Figure 5102

Toyota COROLLA EPC diagram 5102, 悬架横梁和发动机底罩, with 2 images and 14 PNC and OE references.

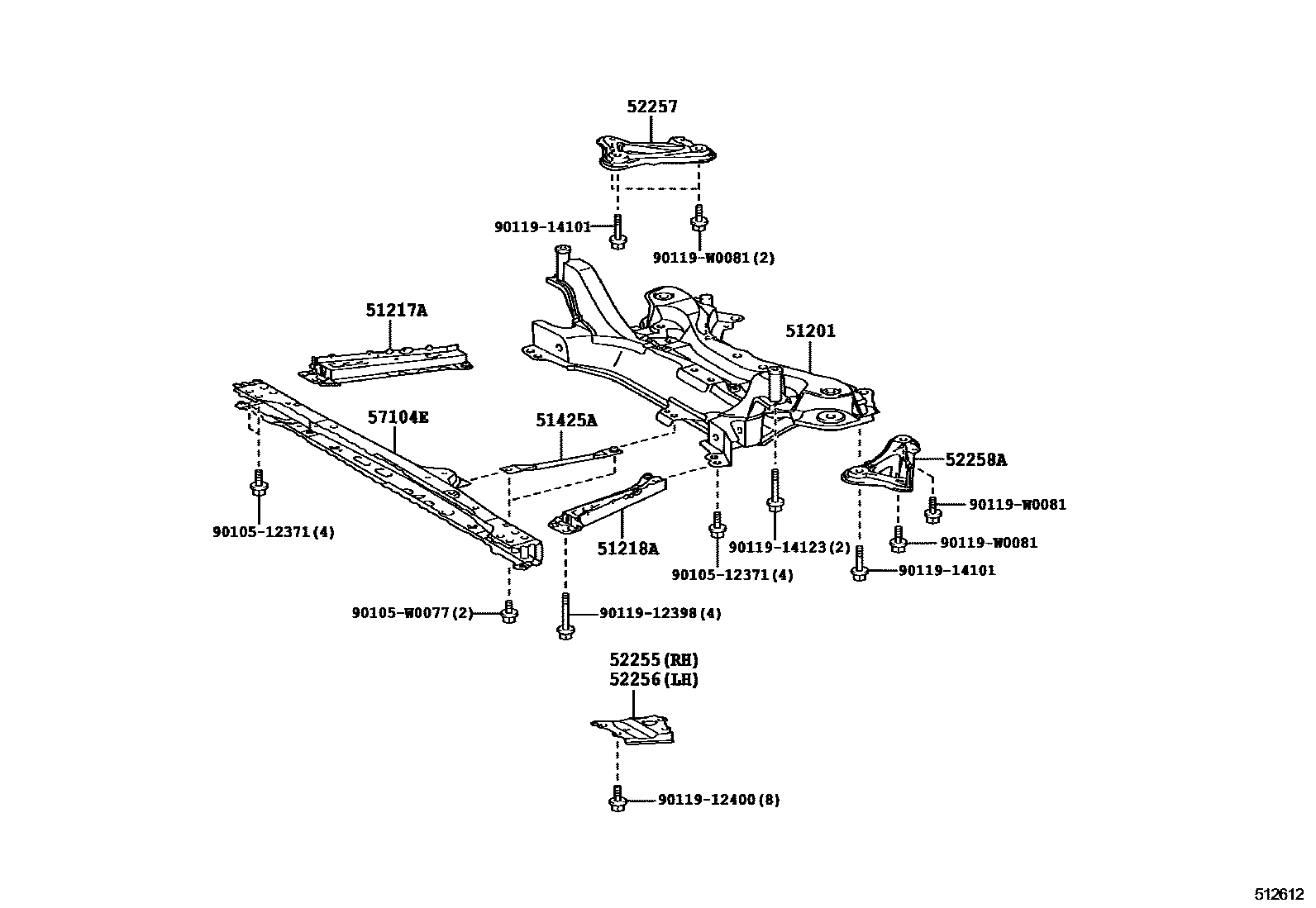

Toyota COROLLA 悬架横梁和发动机底罩 EPC diagram — 512612
悬架横梁和发动机底罩 — 512612 (201306 – 999999)

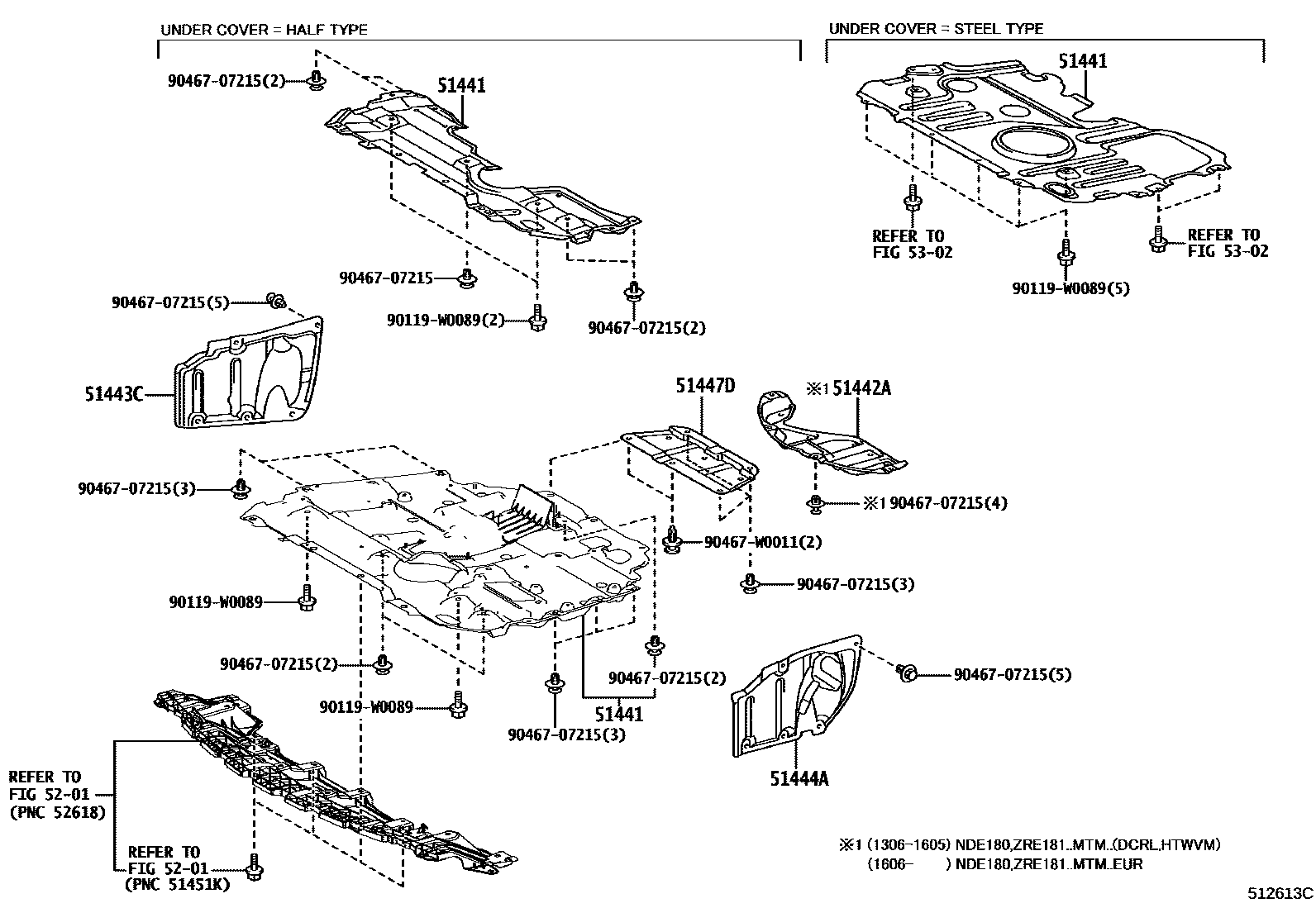

Toyota COROLLA 悬架横梁和发动机底罩 EPC diagram — 512613C
悬架横梁和发动机底罩 — 512613C (201306 – 999999)

PNC and OE references

PNCPart nameOE numbers
51201Front suspension cross member sub-assembly51201-02101 · 51201-02102
51217ARight front suspension cross member reinforcement51107-02010
51218ALeft front suspension cross member reinforcement51108-02010
51425AEngine front mounting bracket lower reinforcement51425-02010
51441No. 1 engine bottom cover51408-02050 · 51410-02220 · 51441-02220
51442ANo. 3 engine front bottom cover51442-02230
51443CEngine right rear bottom cover51443-02050
51444AEngine left rear bottom cover51444-02041
51447DNo. 4 engine center bottom cover51447-02010
52255Right front suspension cross member front bracket52255-02010
52256Left front suspension cross member front bracket52256-02010
52257Right front suspension cross member rear bracket52257-02060
52258ALeft front suspension cross member rear bracket52258-02060
57104EFront cross member sub-assembly57104-02250
