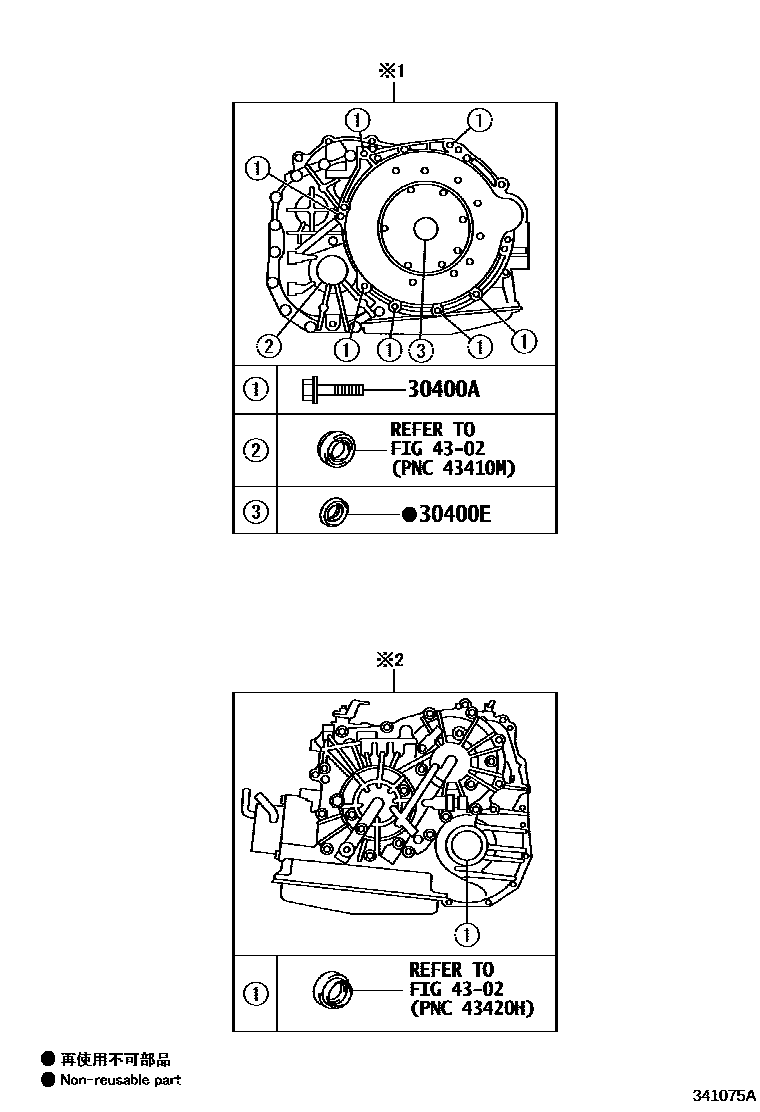

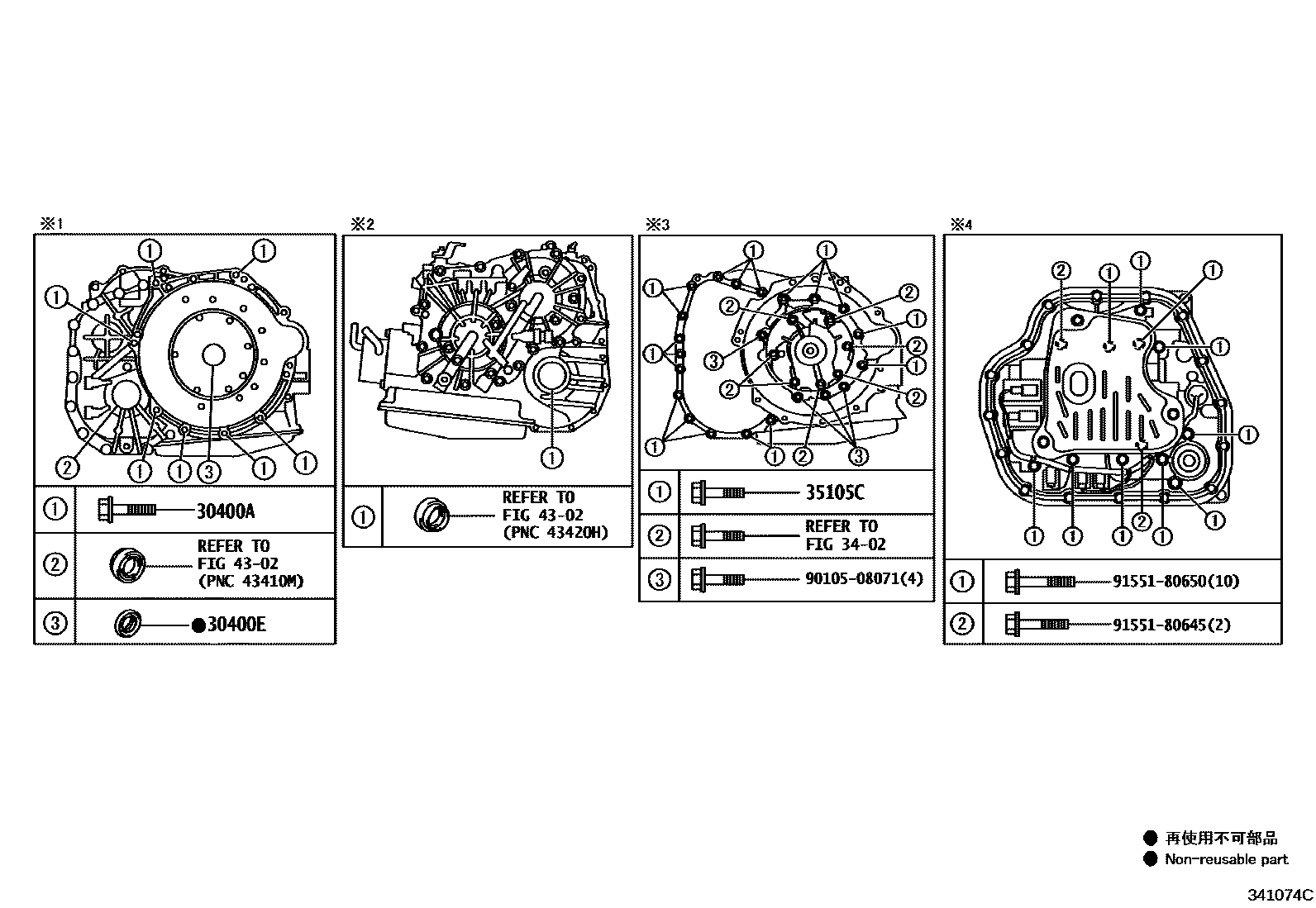

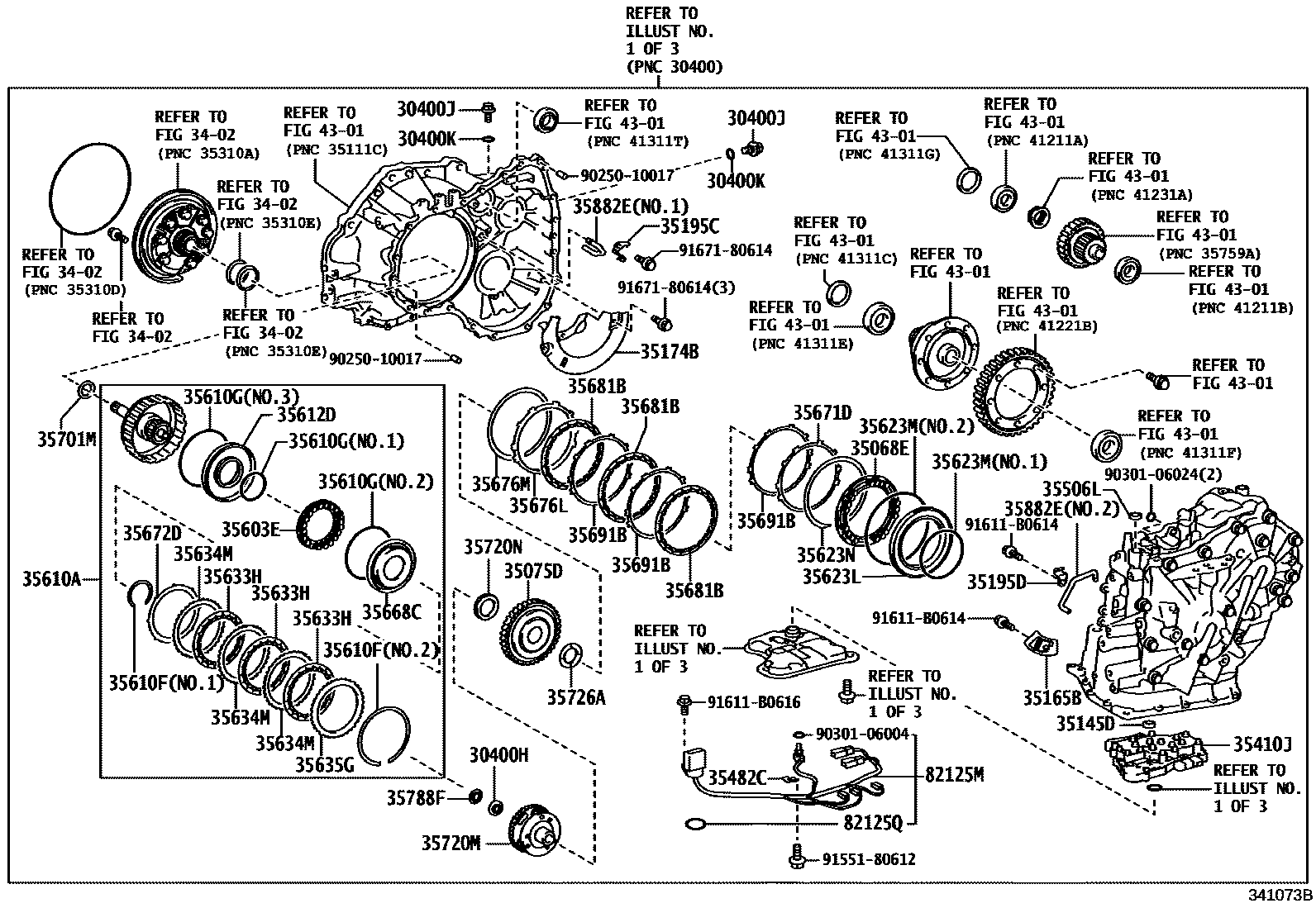

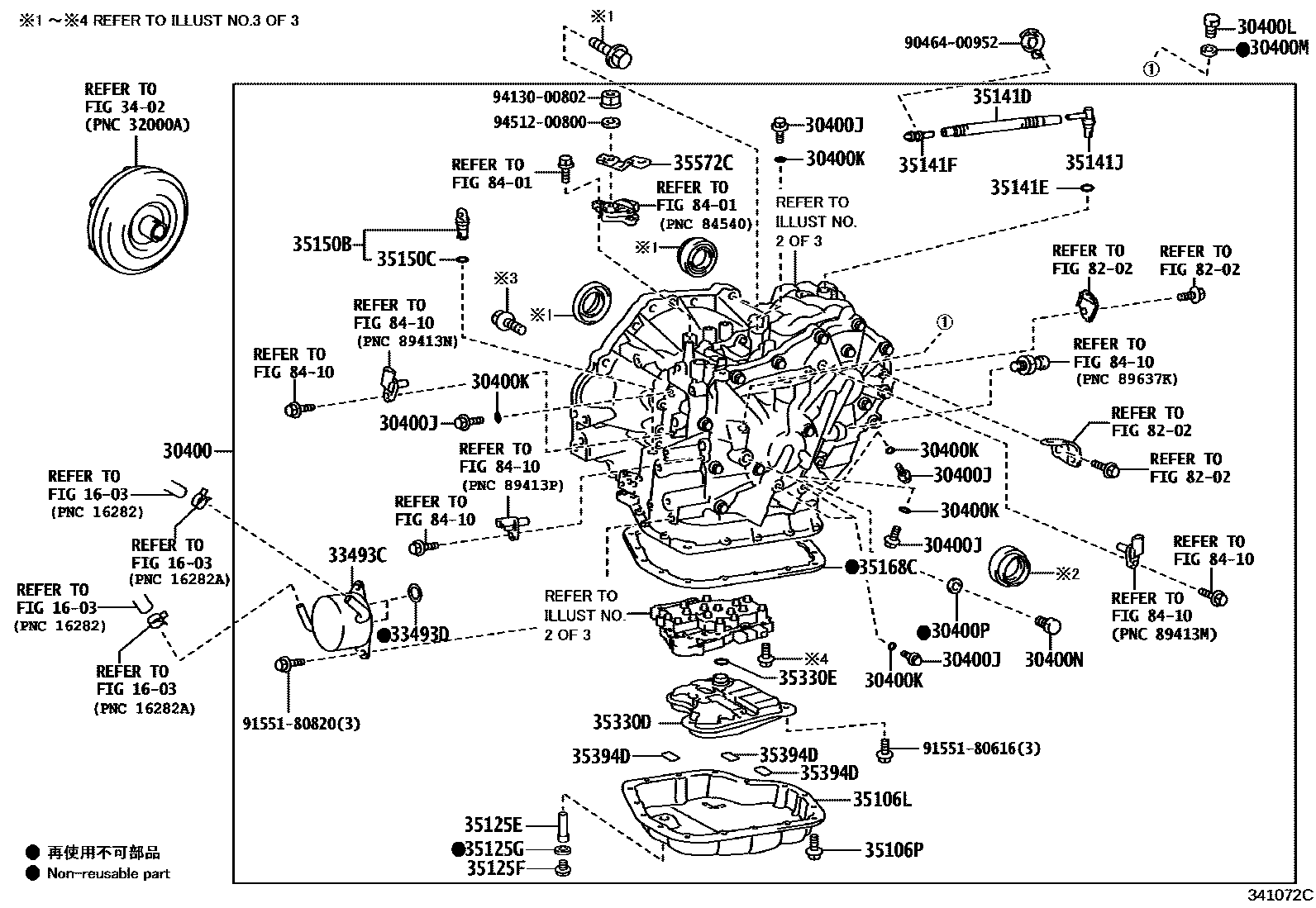

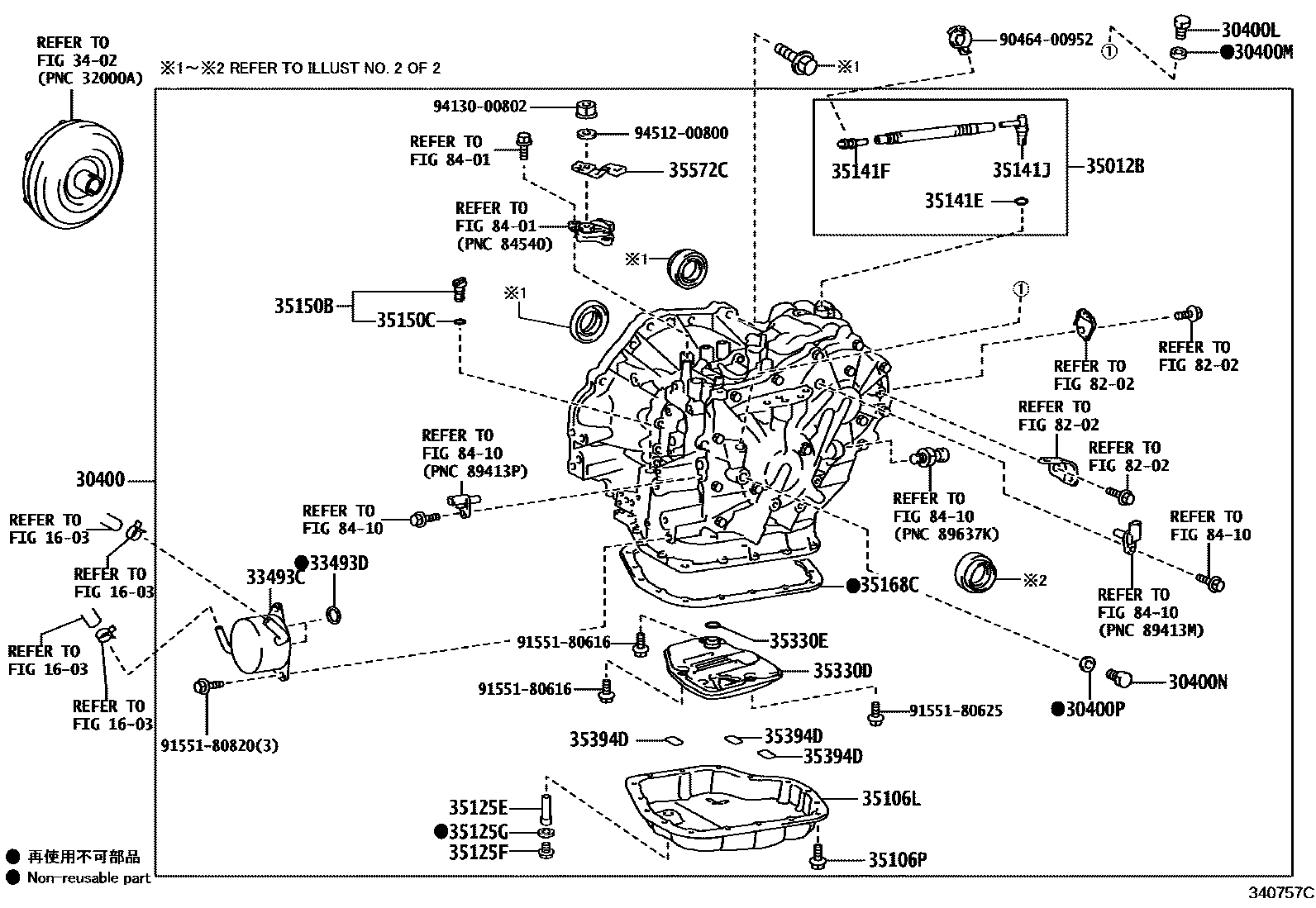

Toyota COROLLA 传动桥总成(CVT) — Figure 3401
Toyota COROLLA EPC diagram 3401, 传动桥总成(CVT), with 5 images and 66 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 30400 | Continuously variable transmission axle assembly | 30400-20020 · 30400-20110 |
| 30400A | Bolts (for securing transaxle and engine) | 90119-W0155 · 91612-61045 |
| 30400E | T-type oil seal (for CVT oil pump) | 90311-45027 |
| 30400H | Thrust needle roller bearing | 90374-18008 |
| 30400J | Transmission axle hole plug | 90341-08001 |
| 30400K | Transaxle hole plug gasket | 90301-06196 |
| 30400L | BOUCHON, DE REMPLISSAGE(TRANSMISSION A VARIATION CONTINUE) | 90341-12025 |
| 30400M | JOINT D'ETANCHEITE, BOUCHON REMPLISSAGE(TRANSM. CONTINUE) | 90430-12221 |
| 30400N | BOUCHON, REMPLISSAGE(CVT) | 90341-18077 |
| 30400P | JOINT ETANCHEITE, BOUCHON REMPLISSAGE(CVT) | 90430-18008 |
| 33493C | Transmission oil cooler | 33493-20100 · 33493-52030 |
| 33493D | O-ring (for transmission oil cooler) | 90301-20012 |
| 35012B | Transmission breather hose sub-assembly | 35012-12100 |
| 35068E | SOUS-ENSEMBLE RESSORT, RAPPEL DE FREIN 1ER ET INVERSE | 35068-12020 |
| 35075D | SOUS-ENSEMBLE ENGRENAGE, ANNEAU PLANETAIRE AVANT | 35075-12031 |
| 35105C | BOULON(POUR JEU DE LOGEMENT ET BOITIER DE BOITE-PONT) | 91551-10830 |
| 35106L | Transmission axle oil pan sub-assembly (CVT) | 35106-12210 · 35106-20040 |
| 35106P | Bolts (for transaxle oil pan) | 90119-06173 |
| 35125E | TUYAU, TROP-PLEIN(CVT) | 35125-12480 · 35125-20490 |
| 35125F | BOUCHON, TROP-PLEIN(CVT) | 90341-12034 |
| 35125G | JOINT ETANCHEITE, BOUCHON TROP-PLEIN(CVT) | 90430-12008 |
| 35141D | Hoses (for breather plug) | 35121-12090 |
| 35141E | O-ring (for breather plug) | 90301-06005 · 90301-06021 |
| 35141F | No. 1 vent plug (CVT) | 90930-03216 |
| 35141J | BOUCHON RENIFLARD NO.1 (CVT) | 90930-03191 |
| 35145D | Transmission axle housing gasket | 35145-21010 · 35145-33010 |
| 35150B | gearbox plug assembly | 35150-48010 |
| 35150C | O-ring (for gearbox plug) | 90301-09173 |
| 35165B | PLAQUE, CARTER DE BOITE DE VITESSE, NO.1 | 35165-12030 |
| 35168C | Transaxle oil pan gasket (CVT) | 35168-12090 · 35168-12091 |
| 35174B | PLAQUE, VERROU DU RESERVOIR D'HUILE | 35174-12010 |
| 35195C | PINCE, TUBE D'APPLICATION DE BOITE-PONT, NO.1 | 35195-12040 |
| 35195D | PINCE, TUBE D'APPLICATION DE BOITE-PONT, NO.2 | 35195-12050 |
| 35330D | ENSEMBLE CREPINE | 35330-0W080 · 35330-12050 |
| 35330E | JOINT, TORIQUE (POUR CREPINE) | 90301-22014 · 90301-22019 |
| 35394D | Oil filter magnet (CVT) | 35394-30011 |
| 35410J | Transmission valve body assembly | 35410-12780 · 35410-12781 · 35410-12782 |
| 35482C | PINCE, CAPTEUR DE TEMPERATURE | 35482-12010 |
| 35506L | JOINT D'HUILE (POUR ARBRE DE CULBUTEUR MANUEL) | 90311-12002 |
| 35572C | transmission control lever | 35572-12160 · 35572-12170 |
| 35603E | SOUS-ENSEMBLE RESSORT, DE RAPPEL DE FOURCHETTE AVANT | 35603-12040 |
| 35610A | ENSEMBLE ENBRAYAGE, A DISQUES MULTIPLES AVANT | 35610-12242 |
| 35610F | ANNEAU, ELASTIQUE(POUR EMBRAYAGE A DISQUES MULTIPLES AVANT) | 90520-44041 · 90520-99087 |
| 35610G | JOINT, TORIQUE (POUR EMBRAYAGE A DISQUES MULTIPLES AVANT) | 90301-50001 · 90301-95003 · 90301-99155 |
| 35612D | PISTON, EMBRAYAGE AVANT | 35612-12072 |
| 35623L | PISTON, FREIN INVERSE | 35623-12080 |
| 35623M | JOINT, TORIQUE (POUR PISTON DE FREIN INVERSE) | 90301-98002 · 90301-99087 |
| 35623N | ANNEAU, ELASTIQUE (POUR PISTON DE FREIN INVERSE) | 90520-99090 |
| 35633H | EMBRAYAGE A DISQUE (POUR EMBRAYAGE A DISQUES MULTIPLES AV.) | 35633-12092 |
| 35634M | EMBRAYAGE A DISQUE, NO.1(PR EMBRAYAGE A DISQUES MULTI. AV.) | 35634-12050 |
| 35635G | BRIDE, EMBRAYAGE AVANT | 35635-12030 · 35635-12040 · 35635-12050 · 35635-12060 · 35635-12150 · 35635-12160 · 35635-12170 |
| 35668C | BALANCIER, EMBRAYAGE, NO.1 | 35668-12011 |
| 35671D | PLAQUE, COUSSIN DE FREIN | 35671-12011 |
| 35672D | PLAQUE, COUSSIN D'EMBRAYAGE | 35672-12040 |
| 35676L | BRIDE, FREIN | 35676-12081 |
| 35676M | ANNEAU, ELASTIQUE (POUR BRIDE DE FREIN) | 90520-99086 |
| 35681B | DISQUE, FREIN, NO.1 | 35681-12050 · 35681-52051 |
| 35691B | PLAQUE, FREIN, NO.1 | 35691-12010 |
| 35701M | PALIER, DE BUTEE AIGUILLE (POUR ARBRE D'ENTREE) | 90374-20005 |
| 35720M | ENSEMBLE ENGRENAGE, PLANETAIRE | 35720-12061 |
| 35720N | PALIER DE BUTEE, AIGUILLE (POUR ENGRENAGE PLANETAIRE) | 90374-34014 |
| 35726A | RONDELLE, DE BUTEE ENGRENAGE PLANETAIRE | 35726-12010 |
| 35788F | thrust bearing race | 35789-12090 |
| 35882E | TUBE, D'APPLICATION DE LUBRIFIANT ENGRENAGE DIFFERENTIEL | 35882-12030 · 35882-12040 |
| 82125M | Transmission wiring harness | 82125-12400 |
| 82125Q | O-ring (for transmission wiring harness) | 90301-21009 |
