Toyota COROLLA Alternator — Figure 1903

Toyota COROLLA EPC diagram 1903, Alternator, with 5 images and 16 PNC and OE references.

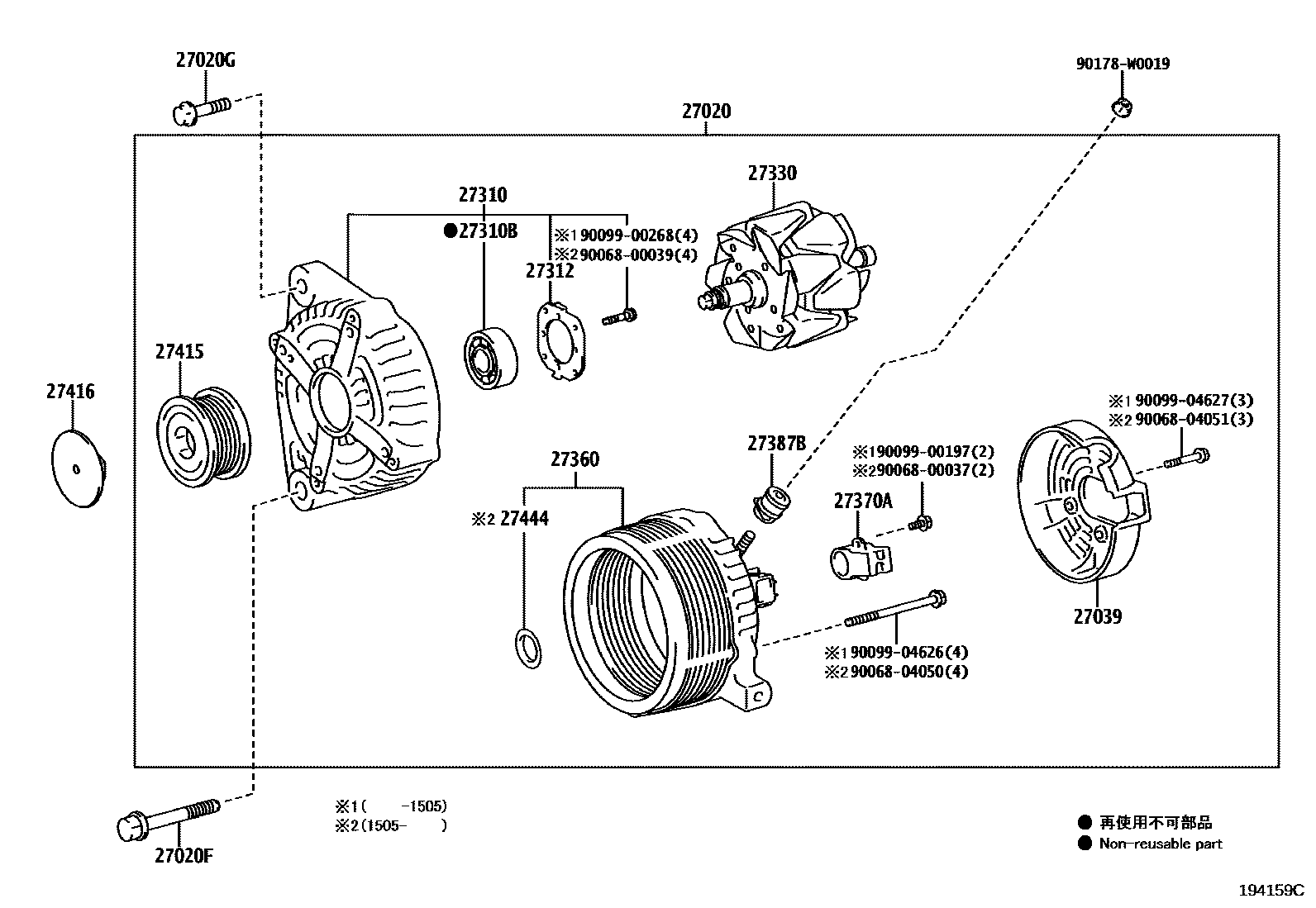

Toyota COROLLA Alternator EPC diagram — 194159C
Alternator — 194159C (201306 – 999999)

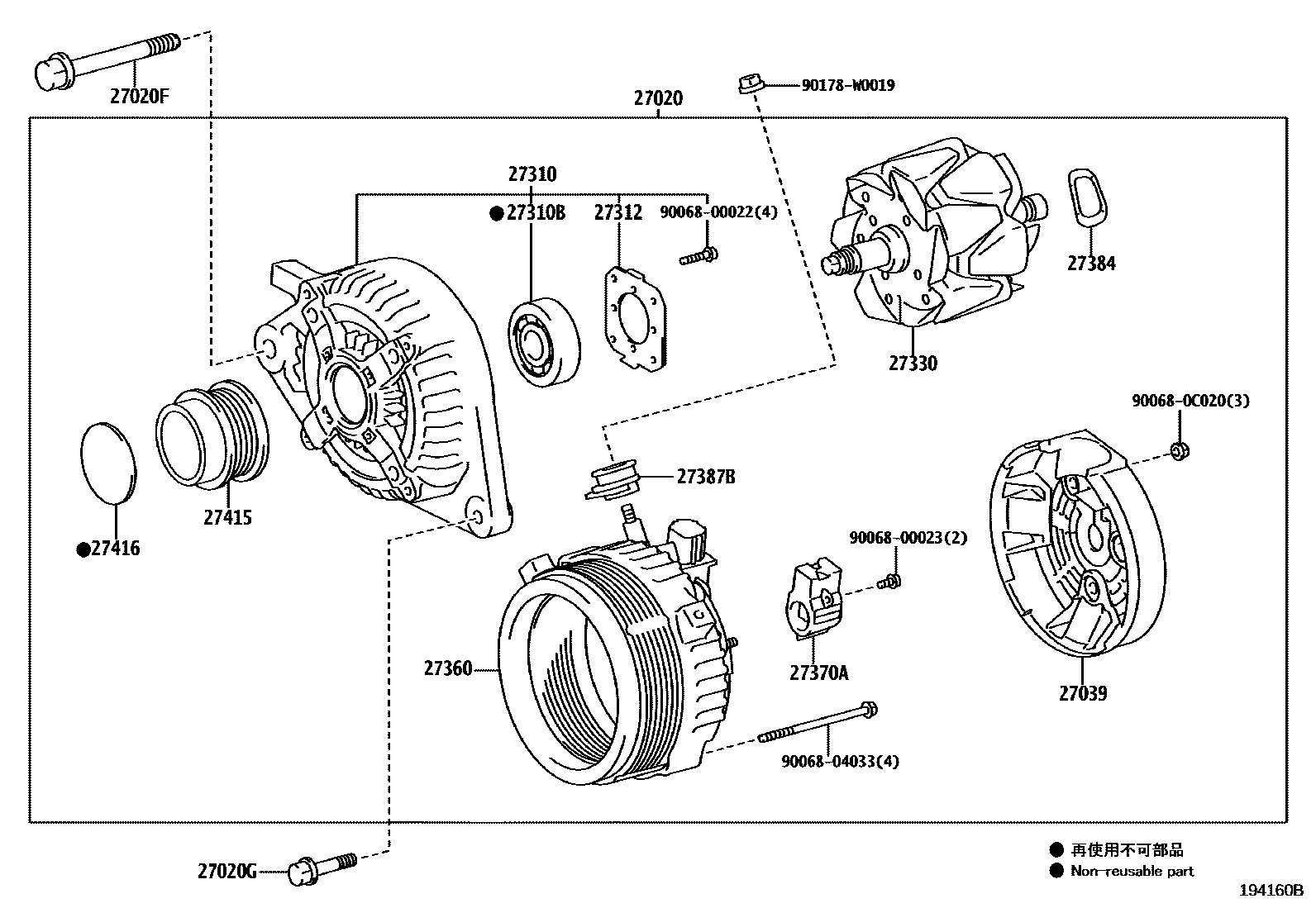

Toyota COROLLA Alternator EPC diagram — 194160B
Alternator — 194160B (201306 – 999999)

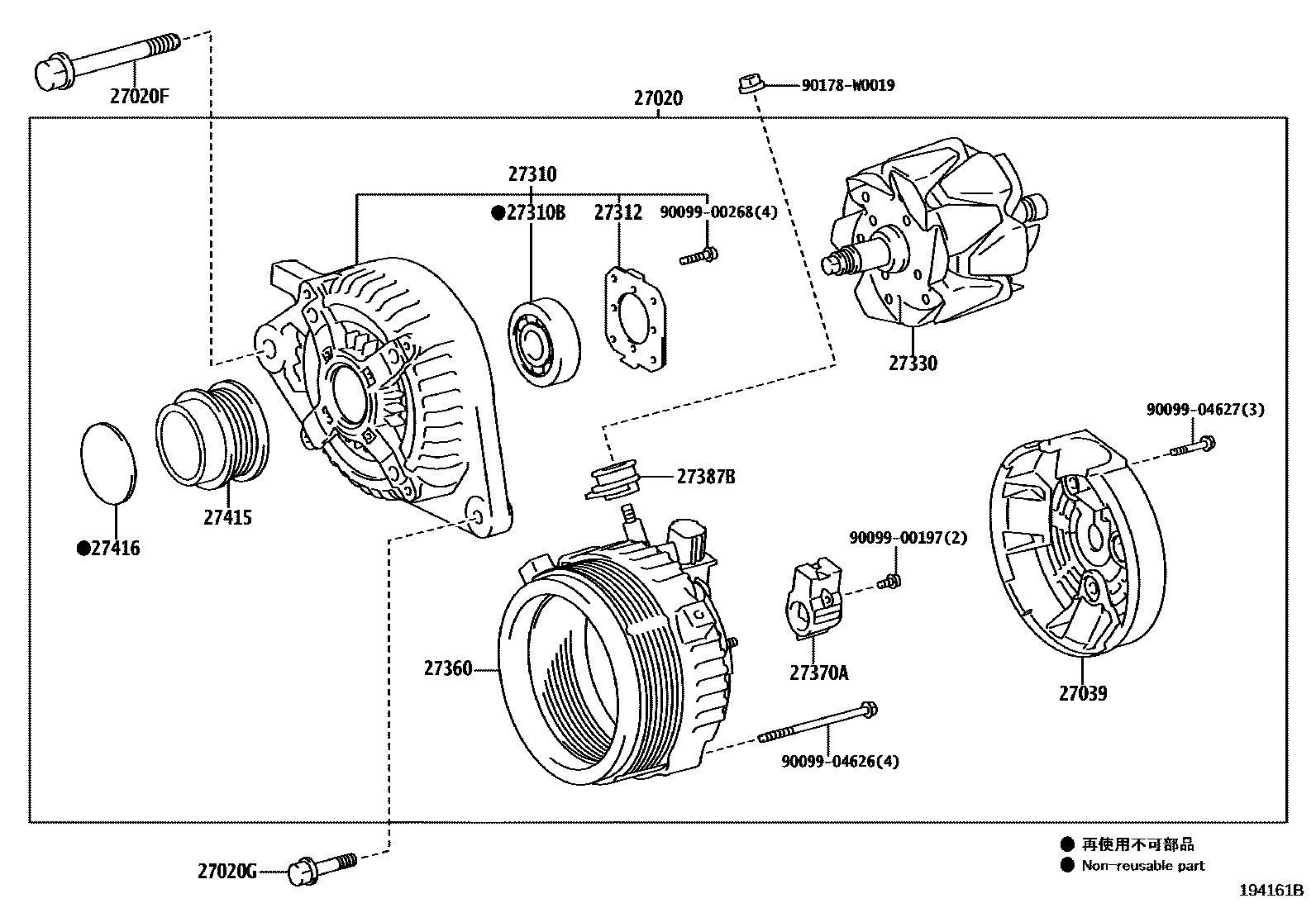

Toyota COROLLA Alternator EPC diagram — 194161B
Alternator — 194161B (201306 – 999999)
Toyota COROLLA Alternator EPC diagram — 194162B
Alternator — 194162B (201306 – 201605)

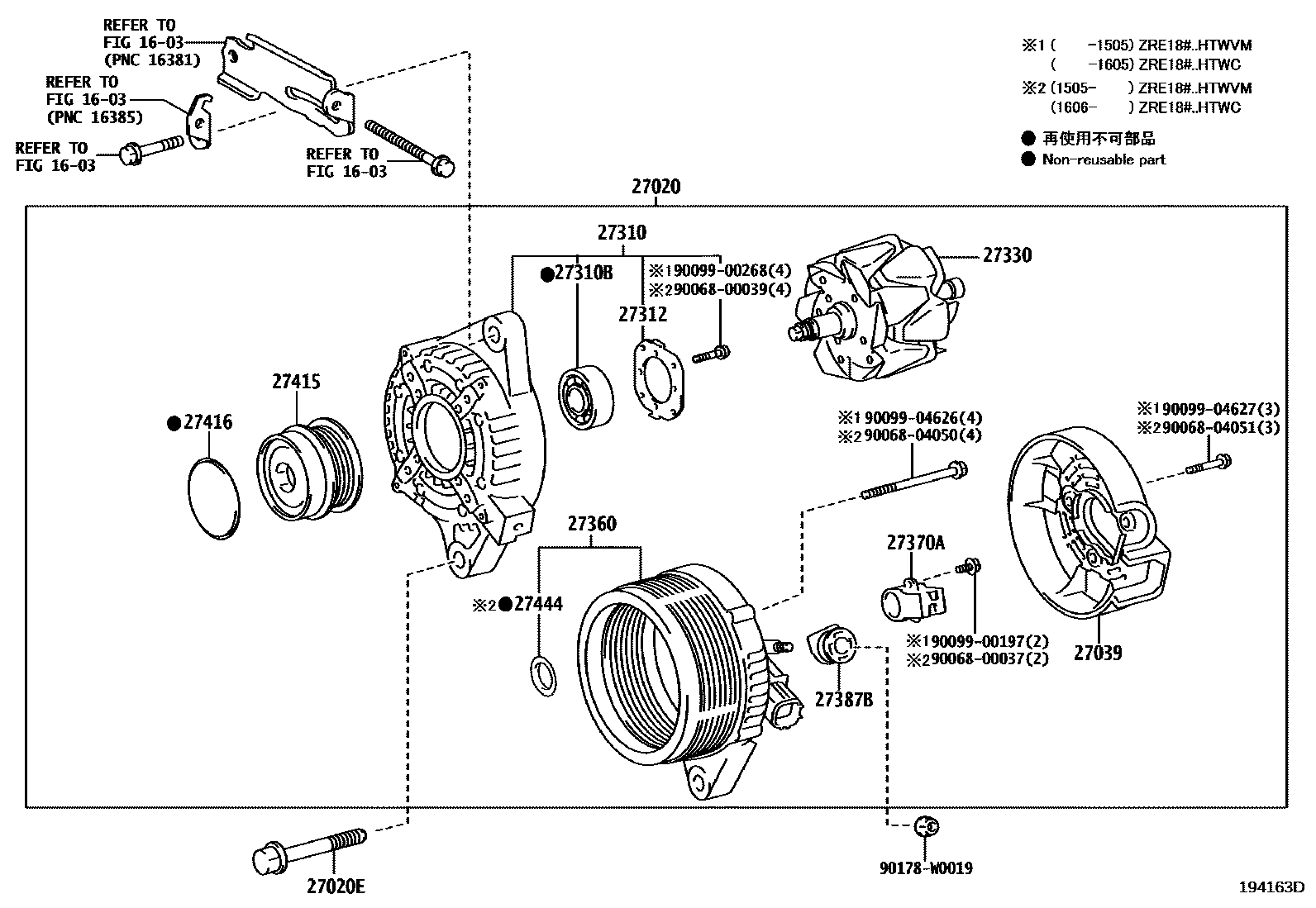

Toyota COROLLA Alternator EPC diagram — 194163D
Alternator — 194163D (201306 – 999999)

PNC and OE references

PNCPart nameOE numbers
27020Alternator Assembly27060-0N100 · 27060-0N140 · 27060-0T190 · 27060-0T200 · 27060-0T210 · 27060-0T220 · 27060-0T360 · 27060-0Y141 · 27060-0Y150 · 27060-0Y160 · 27060-0Y180
27020EBolts (for generator)90105-10307
27020FBolt No. 1 (for generator)90105-W0044 · 90105-W0113
27020GBolt No. 2 (for generator)90119-W0238 · 91552-81050 · 91671-00845
27039Alternator Rear End Cover27039-0C020 · 27039-0Y150
27310Alternator Drive End Frame Assembly27310-0N080 · 27310-0N120 · 27310-0T180 · 27310-0Y010 · 27310-0Y150
27310BBearing (for Alternator Drive End Frame)90068-10029 · 90068-10033 · 90099-10223 · 90099-10231
27312Retainer Plate27312-0C020 · 27312-0T300 · 27312-72100
27330Alternator Rotor Assembly27330-0M040 · 27330-0Y150
27360Alternator Stator Coil Assembly27360-0N080 · 27360-0T180 · 27360-0T340 · 27360-0Y130 · 27360-0Y150 · 27360-0Y170
27370AAlternator Brush Holder Assembly27370-0M040 · 27370-0Y150
27384Washer27384-0C020
27387BGenerator terminal insulation pad27387-0C020 · 27387-0Y150
27415PULLEY, ALTERNATOR W/CLUTCH27415-0T011 · 27415-0T021 · 27415-0T022 · 27415-0T060 · 27415-0Y050 · 27415-0Y051 · 27415-0Y060 · 27415-0Y061 · 27415-33100
27416Generator pulley cover27416-0W020 · 27416-0W050 · 27416-27010
27444Generator bearing cap seals27444-0T300
