Toyota COROLLA Engine Oil Pump — Figure 1501

Toyota COROLLA EPC diagram 1501, Engine Oil Pump, with 4 images and 11 PNC and OE references.

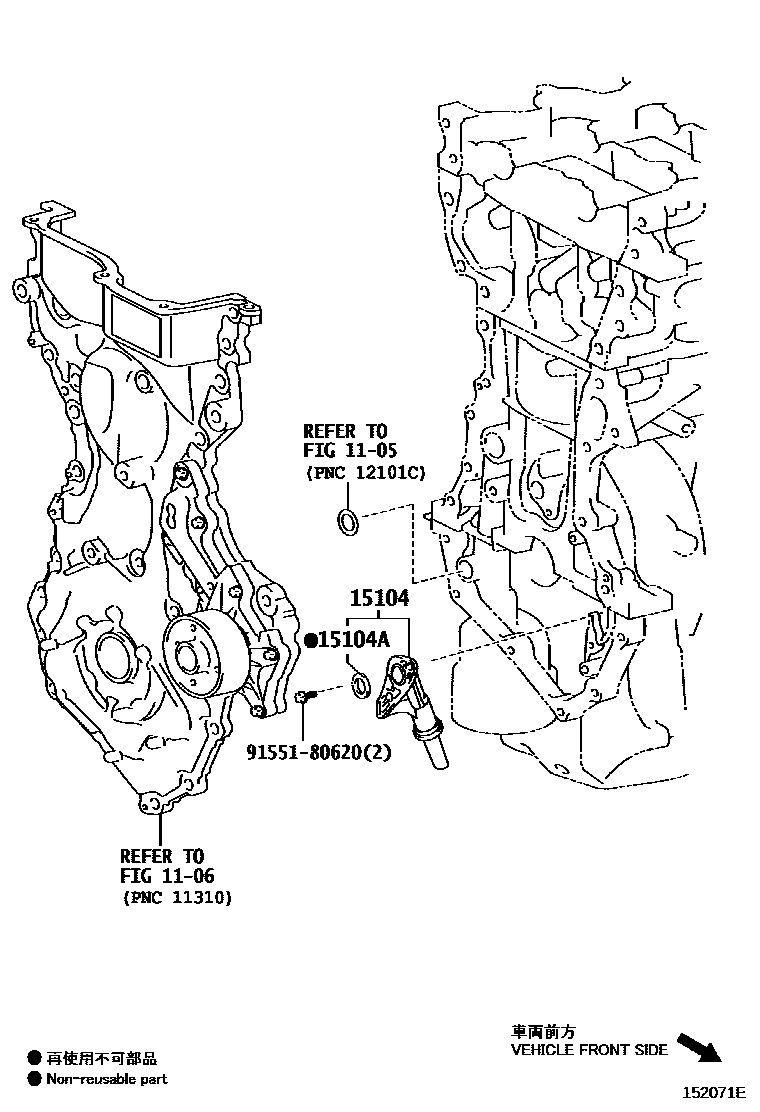

Toyota COROLLA Engine Oil Pump EPC diagram — 152071E
Engine Oil Pump — 152071E (201306 – 999999)

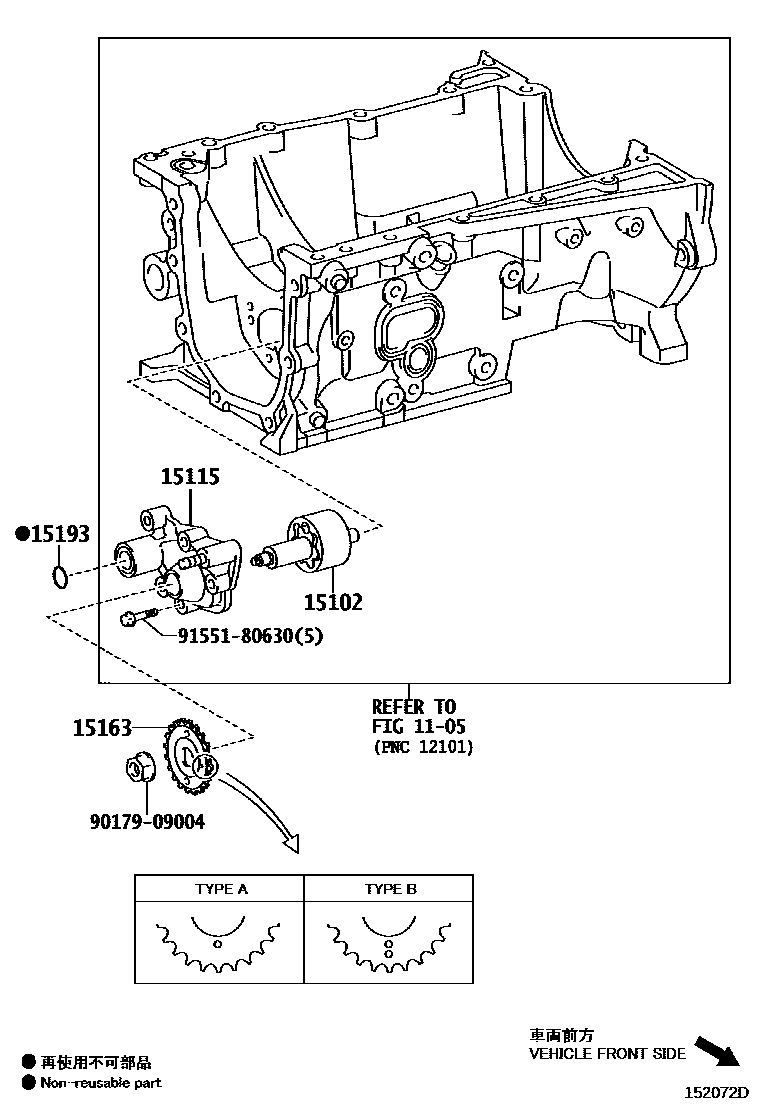

Toyota COROLLA Engine Oil Pump EPC diagram — 152072D
Engine Oil Pump — 152072D (201306 – 999999)

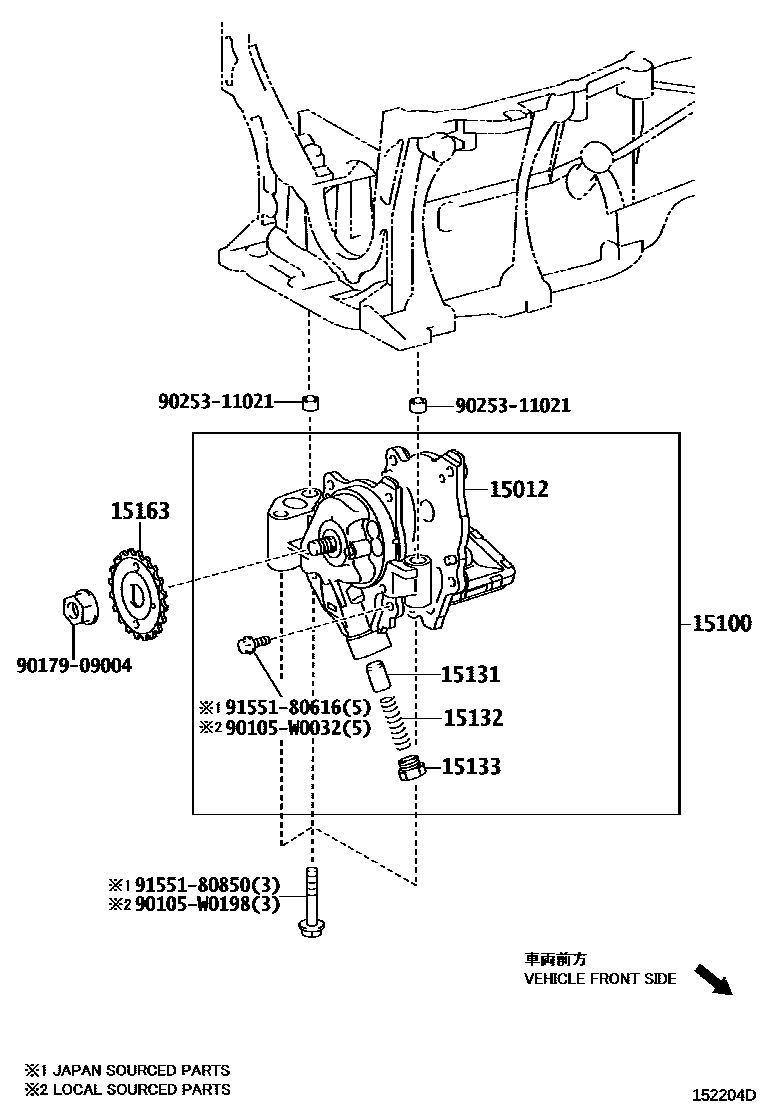

Toyota COROLLA Engine Oil Pump EPC diagram — 152204D
Engine Oil Pump — 152204D (201306 – 999999)

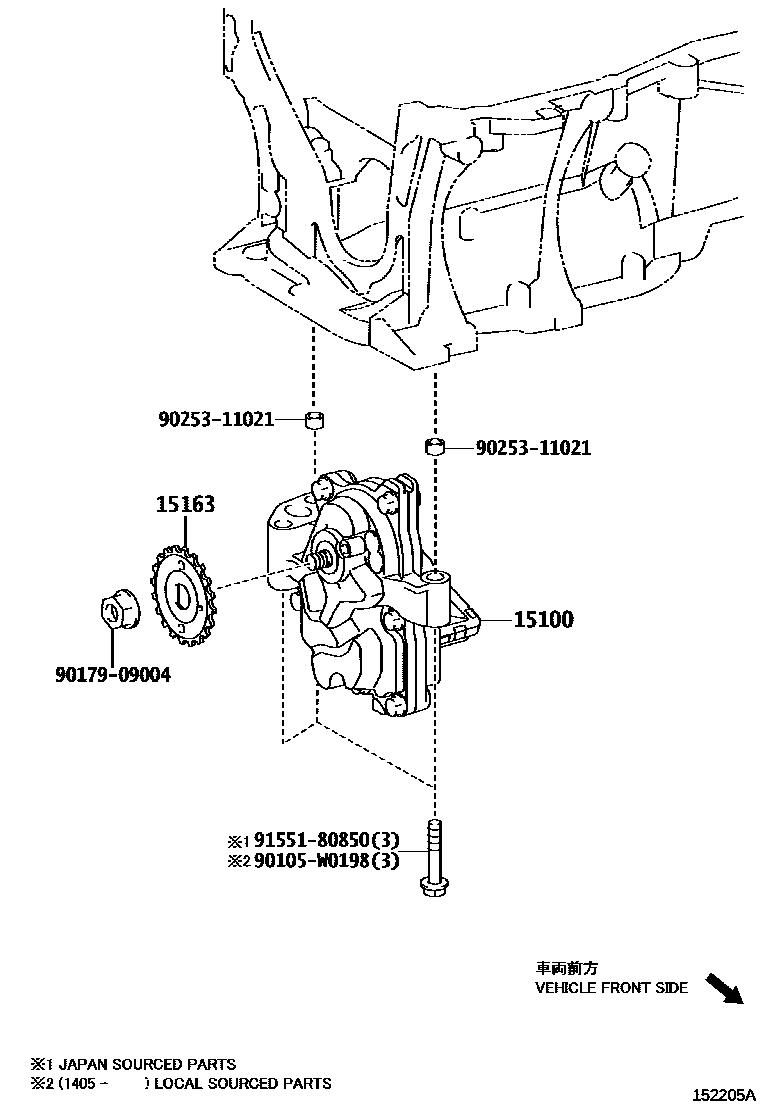

Toyota COROLLA Engine Oil Pump EPC diagram — 152205A
Engine Oil Pump — 152205A (201306 – 999999)

PNC and OE references

PNCPart nameOE numbers
15012Oil pump cover sub-assembly15012-0T030 · 15012-37010
15100Oil pump assembly15100-0T030 · 15100-0T040 · 15100-0T041 · 15100-37020 · 15100-37021 · 15100-37030
15102Oil pump rotor assembly15102-0N010 · 15102-33060
15104Oil filter sub-assembly15104-47040
15104AO-ring (for oil filter)90301-22018
15115oil pump cover15120-0N010 · 15120-33080
15131Oil pump pressure reducing valve15131-0A040
15132Oil pump pressure reducing valve spring15132-46060
15133PLUG, OIL PUMP RELIEF VALVE15133-28020
15163Oil pump drive shaft gear15163-0H010 · 15163-28010 · 15163-33010 · 15163-33020
15193oil pump gasket15193-33020
